Что такое провод СИП-4. Каковы технические характеристики СИП-4. Где применяется провод СИП-4. Какие преимущества у самонесущего изолированного провода СИП-4. Как выбрать и рассчитать нужное сечение СИП-4.

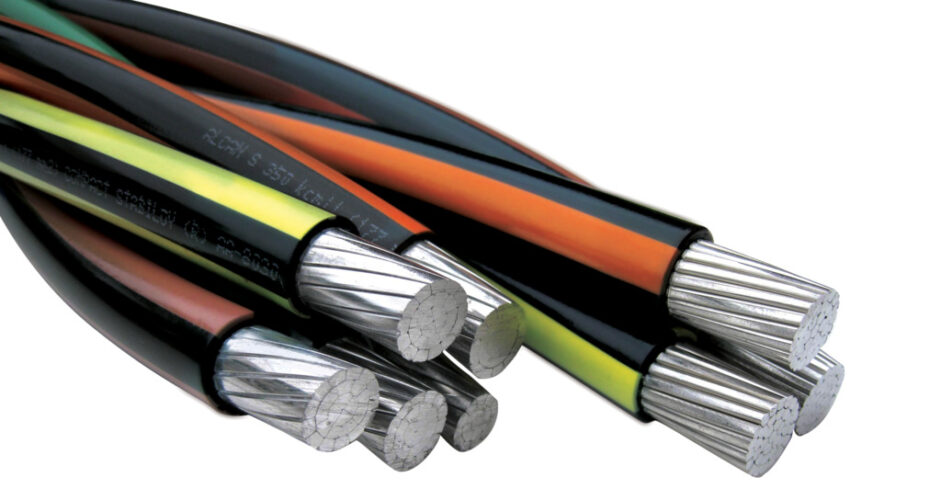

Что представляет собой провод СИП-4
СИП-4 — это самонесущий изолированный провод без несущего нулевого проводника. Он состоит из нескольких (обычно 2 или 4) алюминиевых токопроводящих жил, покрытых изоляцией из светостабилизированного сшитого полиэтилена. Особенность СИП-4 в том, что все жилы в нем имеют одинаковое сечение и несут равную нагрузку.
Основные характеристики провода СИП-4:
- Количество жил: 2 или 4
- Материал жил: алюминий
- Сечение жил: от 16 до 95 мм²
- Изоляция: светостабилизированный сшитый полиэтилен
- Рабочее напряжение: до 1 кВ
- Температура эксплуатации: от -60°С до +50°С
Технические характеристики провода СИП-4
Рассмотрим подробнее основные технические параметры самонесущего изолированного провода СИП-4:
Конструкция
Провод СИП-4 состоит из следующих элементов:
- Токопроводящие жилы — многопроволочные, уплотненные, из алюминия
- Изоляция — светостабилизированный сшитый полиэтилен
Все жилы в проводе СИП-4 имеют одинаковое сечение и несут равную токовую нагрузку. Это отличает его от других типов СИП, где есть несущая нулевая жила большего сечения.
Электрические параметры
Основные электрические характеристики СИП-4:
- Номинальное напряжение: 0,6/1 кВ
- Допустимый ток нагрузки: от 62 А для сечения 16 мм² до 260 А для 95 мм²
- Активное сопротивление жил: от 1,91 Ом/км для 16 мм² до 0,32 Ом/км для 95 мм²
Механические свойства
Механические параметры провода СИП-4:
- Минимальный радиус изгиба: 10 наружных диаметров провода
- Разрывное усилие: 5-10 кН в зависимости от сечения
- Максимальная растягивающая нагрузка: 0,1-1,2 кН
Области применения провода СИП-4
Где используется самонесущий изолированный провод СИП-4? Основные сферы применения:
- Прокладка вводов в здания и сооружения от воздушных линий электропередачи
- Монтаж ответвлений к вводам в частные дома
- Выполнение внутридомовой проводки
- Прокладка по стенам зданий и инженерных сооружений
- Организация временного электроснабжения на стройплощадках
СИП-4 не рекомендуется использовать для монтажа магистральных воздушных линий из-за невысокой разрывной прочности. Для этих целей применяются СИП-1, СИП-2 или СИП-3.
Преимущества использования провода СИП-4
Почему стоит выбрать именно самонесущий изолированный провод СИП-4? Рассмотрим его основные достоинства:
- Высокая электробезопасность благодаря надежной изоляции
- Простота монтажа и обслуживания
- Компактность и легкость конструкции
- Устойчивость к воздействию ультрафиолета и атмосферных осадков
- Длительный срок службы — до 40 лет
- Снижение потерь электроэнергии в линии
- Возможность прокладки в стесненных условиях
Как выбрать необходимое сечение провода СИП-4
Правильный выбор сечения провода СИП-4 очень важен для обеспечения надежной и безопасной работы электросети. Как определить нужное сечение?
Основные факторы, влияющие на выбор сечения:
- Величина передаваемой мощности
- Длина линии
- Допустимое падение напряжения
- Условия прокладки провода
Для расчета сечения можно воспользоваться следующей формулой:
S = (P * L) / (γ * U² * ΔU)
где:
- S — сечение провода (мм²)
- P — передаваемая мощность (Вт)
- L — длина линии (м)
- γ — удельная проводимость алюминия (32 м/Ом*мм²)
- U — напряжение сети (В)
- ΔU — допустимое падение напряжения (%)
После расчета выбирается ближайшее большее стандартное сечение провода.
Маркировка и расшифровка обозначения СИП-4
Как правильно читать маркировку провода СИП-4? Рассмотрим на примере:
СИП-4 4х16
Расшифровка:
- СИП — самонесущий изолированный провод
- 4 — тип конструкции (без несущей нулевой жилы)
- 4 — количество жил
- 16 — сечение жил в мм²
Таким образом, это четырехжильный провод СИП-4 с сечением жил 16 мм².
Монтаж и особенности прокладки СИП-4
Каковы основные правила и рекомендации по монтажу провода СИП-4? Рассмотрим ключевые моменты:
- Минимальная температура монтажа: -20°С
- Крепление осуществляется за все жилы одновременно
- Используются специальные зажимы для СИП
- Минимальный радиус изгиба: 10 диаметров кабеля
- При прокладке по стенам применяются дистанционные держатели
- Соединение жил выполняется опрессовкой или сваркой
При монтаже важно не допускать механических повреждений изоляции и соблюдать допустимые механические нагрузки на провод.
СИП-4 — самонесущий провод без несущего элемента
СИП 4 – самонесущий провод без несущего элемента, изолированный. Нельзя применять при сооружении воздушных линий электропередач, поскольку он характеризуется низким разрывным усилием, поэтому ветер даже небольшой силы может привести к разрывам. Конструкционно представляет собой кабель с алюминиевыми токопроводящими жилами, без оснащения нуль жилой, обладает изоляцией из сшитого светостабилизированного атмосферостойкого полиэтилена. Использовать можно только как элемент спусков от высоковольтных линий к силовому оборудованию или для строительно-монтажных работ по конструкциям зданий. Чаще всего СИП 4 купить стремятся владельцы частных домов для подключения их к линиям электропередач.
Цена за метр СИП 4 варьируется у разных поставщиков и производителей. Если вы хотите приобрести качественную сертифицированную продукцию по выгодной стоимости у надежного производителя, делайте заказ в ООО «ВКЗ Волга-Дон-Кабель».
Технические характеристики и маркировка.
СИП 4 (самонесущий изолированный провод) производится в соответствии с международным стандартом НD626S1. Подвеска самонесущих изолированных проводов СИП 4 осуществляется одновременно за все жилы, с данной целью используются специализированные монтажные зажимы.
Провод СИП 4 рассчитан на ток 90 – 250 А, если условия использования нормальные. Изоляция дает устойчивость к атмосферным осадкам и температурным перепадам. Однако для областей с повышенным уровнем влажности и частыми осадками рекомендуется кабель СИП-4 с дополнительной герметизацией, что отображается в маркировке буквой Г.
Для идентификации типа кабельно-проводниковой продукции применяется маркировка. В названии любого кабеля зашифрованы его характеристики. Рассмотрим, например, провод
Технические особенности:
- строительно-монтажные работы могут выполняться при температуре воздуха не ниже минус 20 °С;
- эксплуатация провода возможна при температуре от -60 °С до +50 °С;
- срок эксплуатации – 40 лет;
- в нормальном режиме эксплуатации нагрев провода происходит до 90 °С;
- в случае аварийной нагрузки нагрев до 130 °С;
- при коротком замыкании нагрев до 250 °С.
Чтобы грамотно купить провод СИП 4Х16, цена не так важна, как его электрические характеристики и понимание задач, которые следует закрыть его использованием. Это касается и всех других видов кабельно-проводниковой продукции типа СИП. Провод несущий самоизолированный СИП 4 2Х16 часто используются для соединения с воздушными линиями, меньшие сечения недопустимы по нормам.
Преимущества самонесущего изолированного провода СИП 4Х16 и других типов заключаются в снижении потерь, уменьшении вероятности короткого замыкания, снижении расходов на обслуживание и упрощении подключения потребителей к линии.
ООО «ВКЗ Волга-Дон-Кабель» – это производящий кабельно-проводниковую продукцию высокого качества завод, СИП любой марки и алюминиевые кабеля других типов можно приобрести по доступной стоимости без переплат. Изготовление осуществляется быстро, в течение двух недель. У нас можно
Провод СИП-4 4х16 — ООО «ЭКС-Воронеж»
- Описание
Описание
Марка: СИП-4 4х16 Число жил: 4 Сечение жил, мм²: 16 мм² Наружный диаметр кабеля, мм: 18,6 Масса 1 км кабеля, кг: 271 кг Материал жилы: Алюминий Материал изоляции: СПЭ Напряжение: до 1 кВ Подгруппа: Алюминиевый
Назначение провода СИП-4 4х16
Провод СИП-4 4х16 применяется для выполнения ответвлений к конечному пользователю, для прокладки по стенам зданий или инженерных сооружений с напряжением в пределах 0,4–1,0 кВ.
Крепится одновременно за четыре жилы (площадь сечения — 16 мм²) и характеризуется высокой несущей способностью, простотой монтажа / обслуживания, устойчивостью к осадкам и низким температурам.
Расшифровка обозначения провода СИП-4 4х16:
С — Самонесущий
И — Изолированный
П — Провод
4 — Тип конструкции: провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена до 1 кВ
4 — количество жил
16 — сечение жилы
Устройство провода
Данный тип кабеля представляет собой изолированные алюминиевые жилы, круглой формы, многопроволочные уплотненные. В качестве изоляции применяется светостабилизированный сшитый полиэтилен. Толщина изоляции провода СИП-4 4х16 на напряжение до 1 кВ — 1,3 мм.
Расчетная длина провода СИП-4 4х16 на барабане:
| Барабан, тип | Длина провода, м | Масса барабана с обшивкой, кг | Высота барабана, мм | Ширина барабана, мм |
|---|---|---|---|---|
| 8 | 150 | 43 | 838 | 350 |
| 8а | 200 | 51 | 838 | 520 |
| 8б | 300 | 53,5 | 838 | 620 |
| 10 | 600 | 56 | 1044 | 646 |
| 12 | 1000 | 132 | 1264 | 650 |
| 12а | 1450 | 151 | 1264 | 864 |
| 14 | 2000 | 217 | 1444 | 875 |
Электрические характеристики
- Допустимый ток нагрузки жилы: 100 А
- Допустимый ток односекундного короткого замыкания: 1,5 кА
- Активное сопротивление: 1,91 Ом/км
- Индуктивное сопротивление: 0,0754 Ом/км
Технические параметры
- Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150
- Радиус изгиба при монтаже — не менее 10 наружных диаметров.
- Монтаж допускается при температуре не ниже -20°C.
- Эксплуатация при температурах от — 60°C до + 50°C.
- Гарантийный срок — 3 года с момента ввода провода в эксплуатацию.
- Срок службы проводов — не менее 40 лет.
Дополнительные преимущества провода СИП-4:
- снижение нагрузки на опоры;
- отсутствие риска КЗ при перехлестывании жил;
- широкий диапазон рабочих температур;
- минимальные показатели удельного сопротивления.
Загрузить — Wire
Загрузить
Wire создан для всех — предприятий, правительств и частных пользователей.
Загрузите Wire на все свои устройства и приступайте к работе.
Мобильный
Андроид Андроид 7.0+
Детали
Последняя версия
3.
82.38 (August 29, 2022)
Get from Play Store Get from Github
Certificate fingerprint (SHA256)
1626e3f85dfd8434f78666444861f4e5c8fb377a284c1c304cb9d585288fa352
F-дроид Андроид 7.0+
Детали
Latest version
3.80.23 (February 22, 2022)
Get it here Get from Github
Certificate fingerprint (SHA256)
1626e3f85dfd8434f78666444861f4e5c8fb377a284c1c304cb9d585288fa352
iOS iOS 13
Подробности
Рабочий стол
Окна Виндовс 7+
Детали
Последняя версия
3.
27.4223 (12 апреля 2022 г.)
Загрузить
Отпечаток сертификата (SHA1)
3501B83D26579Контрольная сумма файла (SHA256)
macOS macOS 10.11.0+
Подробности
линукс Убунту, AppImage, Дебиан
Детали
Experimental binary
Последняя версия
3.27.2944 (11 апреля 2022 г.)
Загрузки
Ubuntu (64-битная версия) AppImage (64-битная версия) Установка через репозиторий Debian
Используйте Wire в браузере.
Доступно для Chrome, Firefox, Edge и Opera.
Начните безопасное деловое сотрудничество прямо сейчас
Wire for Enterprise
Для предприятий и организаций, которым нужен безопасный способ общения и совместной работы.
ОБЛАКО ЛОКАЛЬНО
Wire for Government
Для организаций, которым требуется высочайший уровень безопасности и контроля.
ЛОКАЛЬНО
Исходный код
Код Wire является открытым исходным кодом и доступен на GitHub для проверки любым пользователем.
- Андроид
- iOS
- Рабочий стол
- веб-приложение
SIP-2 SIP-4 Алюминиевые самонесущие служебные кабели с антенной в жгуте
Наименование продукта:
SIP-2 SIP-4 Алюминиевая самонесущая антенна в жгуте служебные кабели
Номер модели:
SIP- 1 SIP-2 SIP-3 SIP-4
Тип:
Изоляция
Тип проводника:
Странный салон
Применение:
Накладные расходы
Материал проводника:
Алюминий
.
0003
Сшивание
Изоляционное материал:
XLPE / PE
Форма материала:
Круглая проволока
Применение:
Для линий передачи на воздушной головке
Сертификация:
ISO9001, CCC 9003
Сертификация:
, ISO9001, CCC 9003
:
.
Торговая марка:
Hongda
Номинальное напряжение:
600/1000 В, 20 кВ, 35 кВ0003
Transport Package:
1000m Per Drum, 4000m Per Drum
Specification:
2x16mm2, 4x16mm2, 2x25mm2, 4x25mm2
Origin:
China
HS Code:
8544492100
SIP-2 SIP- Кабели 4-х жильные алюминиевые самонесущие
СИП СИП по ГОСТ Р 52373-2005 и ТУ 16-705.
500-2006
(ТУ 16-706-7005 б/у вместо ТУ 16.71-268-98 и ТУ 16.71-272-98)
СИП-1 — провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нейтральной несущей неизолированной жилой из алюминиевого сплава.
СИП-2 — провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого ПЭ, с нулевой жилой (большего диаметра), покрытый изоляцией
СИП-3 — защищенный самонесущий провод, с токопроводящей жилой из алюминиевого сплава с изоляцией из светостабилизированного сшитого полиэтилена.
СИП-4 — провод защищенный самонесущий, без несущего элемента, с алюминиевыми токопроводящими жилами с изоляцией из светостабилизированного сшитого полиэтилена.
КОНСТРУКЦИЯ
1. ПРОВОДЯЩАЯ ЖИЛА – Жила круглая для всех сечений жила уплотненная многопроволочная, количество проводов в фазной жиле.
Внешний диаметр проводящего сердечника и его электрическое сопротивление указаны в таблице ниже:
| Номинальное сечение фазной жилы мм2 | Количество проводов в жиле шт. | Наружный диаметр жилы мм | Электрическое сопротивление 1 км фазной жилы постоянному току, Ом не более | |
| Мин. | Макс. | |||
| 16 | 7 | 4,6 | 5,1 | 1 910 |
| 25 | 7 | 5,7 | 6,1 | 1200 |
| 35 | 7 | 6,7 | 7,1 | 0,868 |
| 50 | 7 | 7,85 | 8,35 | 0,641 |
| 70 | 7 | 9,45 | 9,95 | 0,443 |
| 95 | 7 | 11,1 | 11,7 | 0,320 |
| 120 | 19 | 11,1 | 13,1 | 0,253 |
| 150 | 19 | 14,0 | 14,5 | 0,206 |
| 185 | 19 | 15,45 | 16,15 | 0,164 |
| 240 | 19 | 17,75 | 18,45 | 0,125 |
2.
НЕЙТРАЛЬНАЯ ОПОРА – форма алюминиевый сплав, круглая жила, скрученная из круглых проволок,
уплотненная. Номинальные сечения, количество проводов в жиле, наружный диаметр жилы, ее разрывная способность и электрическое сопротивление указаны в таблице ниже:
| Количество проводов в жиле | шт. Наружный диаметр жилы | мм Электрическое сопротивление 1 км фазной жилы постоянному току, Ом не более | | |
| Мин. | Макс. | |||
| 25 | 7 | 5,7 | 6,1 | 1 380 |
| 35 | 7 | 6,7 | 7,1 | 0,986 |
| 50 | 7 | 7,85 | 8,35 | 0,720 |
| 54,6 | 7 | 9,2 | 9,6 | 0,630 |
| 70 | 7 | 9,45 | 9,95 | 0,493 |
| 95 | 7 | 11,1 | 11,7 | 0,363 |
| 120 | 19 | 12,2 | 12,9 | 0,288 |
| 150 | 19 | 13,9 | 14,5 | 0,236 |
| 185 | 19 | 15,75 | 16,15 | 0,188 |
| 240 | 19 | 17,75 | 18,45 | 0,145 |
3.
ИЗОЛЯЦИЯ – в СИП-1 нулевая жила не изолирована. В других проводниках изоляция выполнена из светостабилизированного сшитого полиэтилена. Изолированные фазные жилы имеют характерную окраску. Толщина изоляции указана в следующей таблице:
| Типы проводов | Номинальная толщина изоляции, мм | ||||||||||
| 16 | 25 | 35 | 50 | 54,6 | 70 | 95 | 120 | 150 | 185 | 240 | |
| СИП-1 | 1,3 | 1,3 | 1,3 | 1,5 | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 1,9 | 1,9 |
| СИП-2 | |||||||||||
| СИП-3 20 кВ | 2,3 | ||||||||||
| СИП-3 35 кВ | 3,5 | ||||||||||
| СИП-4 | 1,3 | 1,3 | |||||||||
ПРИМЕНЕНИЕ
СИП-1 — для воздушных линий электропередачи (ВЛ) и линейных ВЛ отклонений в атмосфере I и II типов по ГОСТ 15150-69
СИП-2 — для воздушных линий электропередачи (ВЛ) и линейных ВЛ отклонения в атмосфере I и II типов по ГОСТ 15150-69, в том числе на морских побережьях, берегах соленых озер, в промышленных зонах
СИП-3 — для ЛЭП с номинальным напряжением 10-35 кВ в атмосфере II и III типов как по ГОСТ 15150-69, в том числе на морских побережьях, берегах соленых озер, в промышленных зонах
СИП-4 — для отводов ВЛ на ввод и для прокладки в стенах зданий и инженерных сооружений в атмосфере
II и III классов по ГОСТ 15150-69
| Марка и номинальное напряжение провода | Количество и номинал поперечно-фазных и нулевых несущих жил шт. ч мм2 | Расчетный внешний диаметр проволоки мм | Расчетная масса 1 км провода кг/км |
| СИП-1 0,6/1 кВ | 116+125 | 15 | 135 |
| 316+125 | 22 | 270 | |
| 325+135 | 26 | 390 | |
| 335+150 | 30 | 530 | |
| 350+150 | 32 | 685 | |
| 350+170 | 35 | 740 | |
| 370+170 | 37 | 930 | |
| 370+195 | 41 | 990 | |
| 395+170 | 41 | 1190 | |
| 395+195 | 43 | 1255 | |
| 3120+195 | 46 | 1480 | |
| 3150+195 | 48 | 1715 | |
| 3185+195 | 52 | 2330 | |
| 3240+195 | 56 | 2895 | |
| СИП-2 0,6/1 кВ | 316+125 | 24 | 308 |
| 316+154,6* | 28 | 427 | |
| 325+135 | 27 | 424 | |
| 325+154,6* | 30 | 512 | |
| 335+150 | 31 | 571 | |
| 335+154,6* | 32 | 606 | |
| 350+150 | 34 | 727 | |
| 350+154,5* | 35 | 762 | |
| 350+170 | 36 | 798 | |
| 370+154,6* | 39 | 973 | |
| 370+170 | 40 | 1010 | |
| 370+195 | 41 | 1087 | |
| 395+170 | 43 | 1240 | |
| 395+195 | 45 | 1319 | |
| 3120+195 | 48 | 1553 | |
| 3150195 | 50 | 1787 | |
| 3185+195 | 55 | 2403 | |
| 3240+195 | 60 | 2968 | |
| СИП-3 20 кВ | 135 | 12 | 165 |
| 150 | 13 | 215 | |
| 170 | 15 | 282 | |
| 195 | 16 | 364 | |
| 1120 | 18 | 445 | |
| 1150 | 19 | 540 | |
| 1185 | 24 | 722 | |
| 1240 | 24 | 950 | |
| СИП-3 20 кВ | 135 | 14 | 209 |
| 150 | 16 | 263 | |
| 170 | 17 | 334 | |
| 195 | 19 | 421 | |
| 1120 | 20 | 518 | |
| 1150 | 22 | 618 | |
| 1185 | 24 | 808 | |
| 1240 | 26 | 1045 | |
| СИП-4 0,6/1 кВ | 216 | 15 | 139 |
| 416 | 18 | 278 | |
| 225 | 17 | 196 | |
| 425 | 21 | 392 |
Дополнительные вопросы и запросы, пожалуйста, свяжитесь с Вивиан Юань, номер телефона
: +86-18339931106.
