Провод в шелковой изоляции. Провод МГШВ: характеристики, применение и преимущества гибкого монтажного провода

Что такое провод МГШВ. Какова его конструкция. Для чего применяется провод МГШВ. Каковы его основные характеристики и параметры. В чем заключаются преимущества провода МГШВ.

Содержание

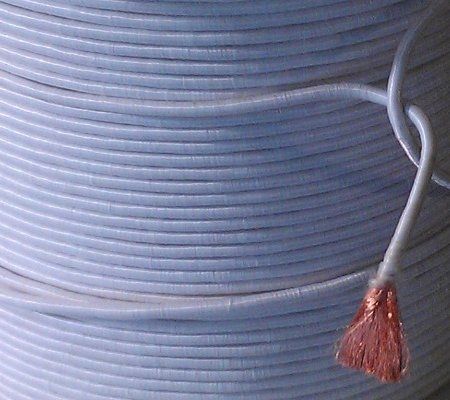

Конструкция и устройство провода МГШВ

Провод МГШВ относится к категории монтажных гибких проводов с двойной изоляцией. Его конструкция включает следующие основные элементы:

Токопроводящая жила из медных проволок
Внутренняя изоляция из шелковых нитей
Внешняя изоляция из поливинилхлорида (ПВХ)
Опциональный экран из медной луженой проволоки (для экранированных модификаций)

Токопроводящая жила провода МГШВ состоит из большого количества тонких медных проволок, что обеспечивает высокую гибкость провода. Количество проволок зависит от сечения жилы и может достигать нескольких десятков.

Расшифровка маркировки провода МГШВ

Маркировка МГШВ расшифровывается следующим образом:

М — монтажный
Г — гибкий
Ш — шелковая изоляция жилы
В — внешняя изоляция из поливинилхлорида

Дополнительно в маркировке могут присутствовать:

А — алюминиевая токопроводящая жила (вместо медной)
Э — наличие экрана

После буквенного обозначения указывается количество жил и сечение токопроводящей жилы в квадратных миллиметрах.

Электрические характеристики провода МГШВ

Основные электрические параметры провода МГШВ включают:

Номинальное напряжение: до 1000 В переменного тока или 1500 В постоянного тока
Электрическое сопротивление токопроводящей жилы: от 15 до 155 Ом/км в зависимости от сечения
Сопротивление изоляции: не менее 20 МОм*км при 20°C
Испытательное напряжение: от 2000 до 3000 В в зависимости от сечения

Какие факторы влияют на электрические характеристики провода МГШВ? Основное влияние оказывают материал и сечение токопроводящей жилы, а также качество и толщина изоляции.

Механические и эксплуатационные свойства провода МГШВ

Провод МГШВ обладает следующими важными механическими и эксплуатационными характеристиками:

Высокая гибкость (не менее 4-го класса гибкости)
Рабочий диапазон температур: от -50°C до +70°C
Минимальный радиус изгиба: 5-10 диаметров провода
Стойкость к воздействию солнечной радиации, масел, бензина
Не распространяет горение при одиночной прокладке
Срок службы: не менее 15 лет

Чем обусловлены такие свойства провода МГШВ? Высокая гибкость достигается за счет многопроволочной жилы. Широкий температурный диапазон и стойкость к внешним воздействиям обеспечиваются применением качественных изоляционных материалов.

Области применения провода МГШВ

Провод МГШВ широко используется в следующих сферах:

Внутриблочный и межблочный монтаж электронной аппаратуры
Подключение электрических приборов и устройств
Монтаж систем автоматики и телемеханики
Прокладка низковольтных силовых и сигнальных цепей
Бортовые электрические сети транспортных средств

Почему провод МГШВ подходит для данных применений? Его гибкость позволяет выполнять монтаж в стесненных условиях. Двойная изоляция обеспечивает надежную защиту. Широкий диапазон сечений дает возможность подобрать оптимальный вариант для разных нагрузок.

Преимущества использования провода МГШВ

Основные преимущества провода МГШВ включают:

Высокая гибкость и удобство монтажа
Надежная двойная изоляция
Широкий диапазон рабочих температур
Стойкость к механическим и химическим воздействиям
Долгий срок службы
Невысокая стоимость

За счет чего достигаются данные преимущества? Они обусловлены качественными материалами и продуманной конструкцией провода, сочетающей гибкую жилу и двойную изоляцию.

Особенности выбора провода МГШВ

При выборе провода МГШВ следует учитывать следующие факторы:

Требуемое сечение токопроводящей жилы
Количество жил
Необходимость экранирования
Цвет внешней изоляции
Условия эксплуатации (температура, влажность, механические нагрузки)

Как правильно определить нужные характеристики провода МГШВ? Сечение выбирается исходя из величины тока. Количество жил — по числу подключаемых цепей. Экранирование требуется при наличии электромагнитных помех. Цвет изоляции важен для удобства монтажа и обслуживания.

Сравнение провода МГШВ с аналогами

По сравнению с другими типами монтажных проводов, МГШВ имеет следующие отличия:

Более высокая гибкость, чем у проводов ПВ, ПВС
Лучшая защита от механических повреждений, чем у проводов МГТФ
Более широкий температурный диапазон, чем у проводов ПВА
Меньшая стоимость, чем у специализированных авиационных проводов

В чем заключаются преимущества провода МГШВ перед аналогами? Он сочетает высокую гибкость, надежную защиту и умеренную цену, что делает его оптимальным выбором для многих применений.

Особенности монтажа провода МГШВ

При монтаже провода МГШВ следует соблюдать следующие правила:

Не превышать минимальный радиус изгиба
Избегать механических повреждений изоляции
Использовать соответствующие наконечники при подключении
Не допускать натяжения провода при прокладке
Соблюдать цветовую маркировку при подключении многожильных проводов

Почему важно соблюдать эти правила? Они обеспечивают сохранение характеристик провода и надежность электрического соединения в течение всего срока эксплуатации.

Провод МГШВ. Устройство и применение. Маркировка и параметры

Монтажные провода нашли широкое использование в радиоэлектронной промышленности, производстве бытовых устройств. Благодаря их отличной гибкости, качественной изоляции и высоким физическим параметрам, сфера использования таких изделий постоянно расширяется. Одним из таких изделий является провод МГШВ.

Токоведущая часть изготавливается из отдельных проволочек, в количестве, определенном типоразмером провода. Чем меньше диаметр проволочек, тем гибкость провода в целом выше. Нормы числа проволочек для разного сечения указаны в таблице.

Токоведущая жила покрыта шелковой изоляцией, которая создает дополнительный изоляционный слой, защищающий от истирания, и играющий роль диэлектрического изолятора. Толщина шелковых нитей и изоляции в целом определяется техническими условиями, и может существенно различаться у разных фирм изготовителей.

Снаружи шелковой оплетки нанесена поливинилхлоридная изоляция. Этот материал обладает хорошей надежностью в эксплуатации и достаточной гибкостью. Толщина слоя ПВХ зависит от размера токоведущей жилы, и чаще всего составляет более 0,7 мм. Однако на некоторых заводах производят провод МГШВ с более тонкой поливинилхлоридной изоляцией.

Проводник может быть снаружи экранирован проволочной медной оплеткой. Диаметр проволок может составлять не менее 0,15 мм. Проволока, из которой состоит экран, имеет специальное покрытие, которое образовано путем лужения.

Как маркируется провод МГШВ

Если в начале маркировки стоит буква «А», то токоведущая жила изготовлена из алюминия, если ее нет, то жила медная. Цена алюминиевых проводников значительно ниже медных. В свою очередь медь обладает лучшей проводимостью тока, в отличие от алюминия, но стоит дороже.
«М» означает, что провод относится к монтажным видам проводников. Его преимуществом перед установочными проводами является возможность многократного подключения разных потребителей, и перемещения его на другую линию.
Следующая буква в маркировке – «Г», означающая гибкие свойства проводника. Это означает, что при прокладке допускается очень маленький радиус изгиба. Существует шесть классов гибкости проводов. Провод МГШВ изготавливается обычно не ниже 4-го класса.
«Ш» означает материал изоляции жилы – шелк. На сегодня натуральный шелк практически не применяется, вместо него используют полиэфирные волокна, не уступающие по своим характеристикам натуральному шелку.
«В» означает материал наружной изоляционной оболочки, которым является поливинилхлорид, сокращенно его называют ПВХ оболочкой.
В конце маркировки может стоять буква «Э», которая обозначает наличие внешней экранирующей оболочки, выполненной из медных луженых проволочек.
После букв в маркировке стоят цифры, первая из которых указывает число токопроводящих жил. Провод МГШВ производится с количеством жил от 1 до 3. В конце маркировки указывается площадь сечения от 0,12 до 1,5 мм².

Параметры

Основными характеристиками провода являются электрические и физические параметры.

Электрические

Электротехнические изделия обладают определенными электрическими характеристиками, к которым относятся токопроводящие свойства, величина сопротивления изоляции и параметры высоковольтных испытаний.

Основным параметром считаются потери в проводнике. Они зависят от его внутреннего сопротивления, и строго нормируются по стандарту. Потери также зависят от площади сечения жилы. Например, провод 0,12 мм² должен обладать сопротивлением не выше 155 Ом на км. Провод 1,5 квадрата имеет сопротивление 15 Ом на км, что даже превышает требования стандарта.
Другим важным параметром является сопротивление изоляционной оболочки, которое зависит от температуры внешней среды. По нормативным документам сопротивление изоляции при 20 градусах должно быть не более 20 мегом, а при 70°С – не более 1 мегома.
Не менее важным параметром является устойчивость провода при испытаниях высоким напряжением. Самостоятельно такие испытания провести невозможно, они проводятся производителем, выборочно из каждой партии.
Провод до 0,14 мм² должен выдерживать переменное напряжение при испытании 800 вольт частотой 50 герц в течение одной минуты. Более толстые проводники испытывают напряжением 2000 вольт. Такое напряжение используется только для испытаний, рабочим напряжением является 380 вольт переменного тока для проводников до 0,14 мм², и 1000 вольт для более толстых проводов. Для постоянного тока номинальным напряжением является 500 и 1500 вольт соответственно.

Физические параметры

Характеристики физических величин провода в основном зависят от его устройства и применяемых материалов:

Главным свойством любого проводника является гибкость. Чем больше этот параметр, тем меньше допускается его радиус изгиба при прокладке электрической линии.
Другим важным физическим свойством является диапазон рабочих температур. Для этой марки провода он находится в пределах -50 +70°С. Нижняя граница вполне приемлема для эксплуатации, а верхняя граница не всегда подходит для работы, и зависит от свойства ПВХ изоляции. Допускается кратковременно эксплуатация этого провода при +150°С.
При одиночной прокладке провод МГШВ не поддерживает горение, а также устойчив к солнечному свету, бензину и маслам.
Для подключения бытовых электрических устройств актуальным свойством этого провода будет его устойчивость к акустическим помехам, вибрации и одиночных механических ударов.
Срок эксплуатации провода МГШВ в разных источниках указывается по-разному: от 10 до 15 лет. Наименьшая наработка при этом не должна быть менее 10 тысяч часов.

Область использования

Монтажные провода МГШВ служат для фиксированного и подвижного монтажа межблочных, внутриблочных и межприборных соединений в электрических устройствах, а также в электронных приборах и выводах электрической аппаратуры на номинальное напряжение 1 кВ частотой до 10 килогерц, и до 1,5 кВ для постоянного напряжения.

Эти проводники используются для подключения низковольтных линий на море и суше в любых климатических районах, кроме климата с сильными морозами. Провода МГШВ являются устойчивыми к действию синусоидальной вибрации в интервале частот 1-5000 герц, отдельных механических воздействий.

Провод применяется в условиях с низким атмосферным давлением до 0,000133 Па в течение суток и высокого давления, не превышающего 295 килопаскалей, а также в условиях возникновения инея, росы, воздействия песка, пыли, солнечного излучения, плесени и тумана.

Преимущества

Достоинством провода МГШВ является качественная изоляция в виде шелковых нитей покрытых поливинилхлоридной оболочкой, выполняемой в разных цветовых решениях.
Наличие экранированной луженой оболочки, которая защищает провод МГШВ не только от акустических помех, но и от механических повреждений.
Многократное использование для различных подключений, перенося на разные места, и подключая на разные линии.

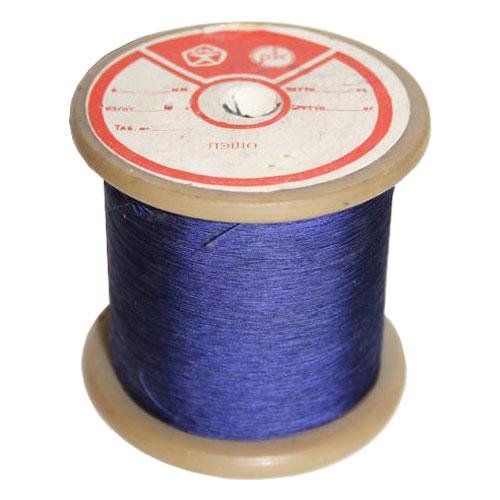

Обмоточный провод в шелке ПЭШО,ПЭЛШО Ø 0,315 мм 100 г (130м)

Провод эмалированный (обмоточный), проволока
Эмальпровод ПЭШО, ПЭЛШО, ПЭЛЛО, ПЭЛШКО

Каталог

Информация

Доставка по России

Мы доставим ваш заказ курьером по Москве или службой экспресс-доставки по всей России.

Провод применяется для обмоток на повышенные напряжения (например, в обмотках высокого напряжения осциллографа и в других случаях), а так же в контурах радиоприемных устройств.

ПЭШО — Провод эмаль-изоляции шелковая обмотка

Минимальная температура − 60 C
Максимальная температура 105 C

Провод, изолированный лаком и одним слоем шелковой нити

Минимальная температура, при которой возможен монтаж, – -15 градусов

Номинальный срок службы – не ограничен

Устойчивость к износу и прочим внешним повреждениям

Провода обмоточные с эмалево-волокнистой и волокнистой изоляцией предназначены для изготовления обмоток электрических машин, аппаратов и приборов.

Провод Юпитер с натуральной изоляцией

Юпитер Провод и кабель
хлопок и провод с шелковой изоляцией сверхвысокой чистоты

В в дополнение к использованию сверхвысокочистых бескислородных материалы для дирижера, эти натуральные материалы «эффективно» позволяет использовать воздух диэлектрик вокруг провода. Что многие считают, быть лучшим в звуковом плане. Этот провод, идеально подходит для всех низкоуровневые приложения сигналов, имеет невероятно открытый и воздушная презентация, но никогда не кричащая.

Юпитер Серебро Соединительный провод

Юпитер 28AWG с шелковой изоляцией 5N Серебряная проволока

28awg / 0,321 мм, чистота 99,999% (5N), сплошное серебро (Аг)
с шелковым утеплителем.

€ 11.00 без НДС	€ 13.31 вкл.НДС
шт. метр

Юпитер Медный соединительный провод

6Н медная проволока

Юпитер 26AWG 6N Cryo Медь Провод с хлопковой изоляцией

26awg / 0,4 мм, чистота 99,9999% (6N), сплошная медь (медь),
из натурального, «неотбеленного» и невощеного хлопка изоляция.
Глубокий Криогенно обработан.

€ 3,35 без НДС	€ 4.00 с НДС
шт. метр

4Н медная проволока

Юпитер 23AWG 4N Медная проволока с хлопчатобумажной изоляцией

23awg / 0,573 мм, чистота 99,99% (4N), сплошная медь (Cu),
с натуральный, «неотбеленный» и невощеный хлопковый утеплитель.

€ 3.07 без НДС	€ 3,71 с НДС
шт. метр

Юпитер 20AWG 4N Медная проволока с хлопчатобумажной изоляцией

20awg / 0,812 мм, чистота 99,99% (4N), сплошная медь (Cu),
с натуральный, «неотбеленный» и невощеный хлопковый утеплитель.

€ 3,31 без НДС	€ 4. 00 с НДС
шт. метр

Юпитер 18AWG 4N Медная проволока с хлопчатобумажной изоляцией

18awg / 1,11 мм, чистота 99,99% (4N), сплошная медь (Cu),
с натуральный, «неотбеленный» и невощеный хлопковый утеплитель.

€ 3,77 без НДС	€ 4,56 с НДС
шт. метр

Юпитер медная проволока 16АВГ 4Н изолированная хлопком

16awg / 1,3 мм, чистота 99,99% (4N), сплошная медь (Cu),
с натуральный, «неотбеленный» и невощеный хлопковый утеплитель.

€ 5.17 без НДС	€ 6.26 вкл.НДС
шт. метр

Юпитер 7x32AWG (~24AWG) 6N Медный провод шелк в оболочке из ПТФЭ

7x32awg (~24awg) 6N Медная проволока, дважды обернутая в черный цвет шелковые, а затем черные тефлоновые рукава.
Общий диаметр 1,1 мм, внутренний диаметр провода около 0,7 мм

€ 16.25 без НДС	€ 19,65 с НДС
шт. метр

Юпитер проволока.

Вся проволочная продукция Jupiter изготовлена из металлов высокой чистоты. с натуральным хлопковым или шелковым утеплителем. Пластиковая изоляция и покрытия могут иметь натянутые или кричащие звуковые атрибуты которые неестественны для слуха. Изоляция из хлопка и шелка действует как волокнистая матрица для разделения проводов, в то время как сохраняя преимущественно воздушный диэлектрик, акустически очень естественно и открыто.
Так много современных инноваций не переводятся на лучше или более естественный звук.
