Провода самонесущие изолированные. Самонесущие изолированные провода (СИП): виды, характеристики и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое самонесущие изолированные провода. Какие бывают виды СИП. Для чего применяются провода СИП. Каковы основные преимущества использования СИП. Как правильно выбрать и монтировать самонесущие изолированные провода.

Содержание

Что такое самонесущие изолированные провода (СИП) и их основные характеристики

Самонесущие изолированные провода (СИП) — это современный тип проводов для воздушных линий электропередачи. Их ключевой особенностью является наличие изоляции из светостабилизированного сшитого полиэтилена на всех токопроводящих жилах.

Основные характеристики СИП:

Рассчитаны на номинальное напряжение 0,6/1 кВ и 20-35 кВ
Частота тока — до 50 Гц
Температура эксплуатации от -50°C до +50°C
Срок службы — не менее 40 лет
Изоляция стойка к ультрафиолетовому излучению
Выдерживают большие механические нагрузки

Конструкция СИП включает несущую жилу из алюминиевого сплава, вокруг которой скручены изолированные фазные проводники. Это обеспечивает высокую прочность и надежность линии.

Основные виды и маркировка самонесущих изолированных проводов

Существует несколько основных видов СИП, различающихся по конструкции и назначению:

СИП-1

Предназначен для магистральных воздушных линий электропередачи и линейных ответвлений на напряжение до 0,6/1 кВ. Применяется в районах с умеренным климатом.

СИП-2

Используется для тех же целей, что и СИП-1, но имеет усиленную изоляцию. Может эксплуатироваться в более суровых условиях, в том числе на побережьях морей, в промышленных районах.

СИП-3

Рассчитан на более высокое напряжение — 20-35 кВ. Применяется для воздушных линий электропередачи в сложных климатических условиях.

СИП-4

Предназначен для ответвлений от воздушных линий электропередачи к вводам в здания. Может прокладываться по стенам зданий и инженерных сооружений.

В маркировке СИП также указывается количество и сечение жил. Например, СИП-2 3х50+1х54,6 означает провод с тремя фазными жилами сечением 50 мм² и одной нулевой жилой 54,6 мм².

Преимущества использования самонесущих изолированных проводов

СИП имеют ряд существенных преимуществ по сравнению с традиционными неизолированными проводами:

Высокая надежность и бесперебойность электроснабжения
Безопасность при монтаже и эксплуатации
Снижение эксплуатационных затрат
Возможность прокладки по фасадам зданий
Уменьшение габаритов линии
Снижение потерь электроэнергии
Возможность совместной подвески проводов с разным напряжением

Благодаря этим преимуществам СИП активно применяются как для строительства новых, так и для реконструкции существующих воздушных линий электропередачи.

Особенности монтажа самонесущих изолированных проводов

Монтаж СИП имеет ряд особенностей, которые необходимо учитывать:

Минимальный радиус изгиба при монтаже — не менее 10 диаметров провода

Монтаж можно проводить при температуре до -20°C без предварительного подогрева
Необходимо использовать специальную арматуру для крепления и соединения
Не требуется вырубка просек в лесных массивах
Возможен монтаж под напряжением без отключения потребителей

Правильный монтаж СИП обеспечивает долговечность и надежность линии электропередачи. Важно соблюдать все технические требования и использовать качественные комплектующие.

Применение СИП в различных отраслях и условиях эксплуатации

Самонесущие изолированные провода находят широкое применение в различных сферах:

Сельское хозяйство — для электрификации удаленных объектов
Городское хозяйство — для воздушных линий в условиях плотной застройки
Промышленность — для электроснабжения производственных объектов
Железнодорожный транспорт — для линий вдоль железнодорожных путей

Нефтегазовая отрасль — для электроснабжения объектов добычи и транспортировки

СИП успешно эксплуатируются в различных климатических условиях — от Крайнего Севера до южных регионов. Их применение особенно эффективно в районах с частыми гололедно-ветровыми нагрузками.

Экономическая эффективность использования СИП

Несмотря на более высокую начальную стоимость по сравнению с неизолированными проводами, применение СИП экономически оправдано. Это достигается за счет:

Снижения потерь электроэнергии на 15-25%
Уменьшения эксплуатационных расходов на 80%
Сокращения капитальных затрат на строительство линий на 25-30%
Увеличения срока службы линии до 40 лет и более
Снижения аварийности и затрат на ремонтные работы

Расчеты показывают, что инвестиции в СИП окупаются в среднем за 5-7 лет эксплуатации. В дальнейшем их использование приносит существенную экономию.

Выбор самонесущих изолированных проводов: на что обратить внимание

При выборе СИП следует учитывать несколько ключевых факторов:

Напряжение сети и требуемая мощность передачи
Климатические условия эксплуатации
Механические нагрузки на линию
Длина пролетов между опорами
Требования к надежности электроснабжения

Важно выбирать продукцию проверенных производителей, имеющую необходимые сертификаты качества. Рекомендуется консультироваться со специалистами для правильного подбора типа и сечения провода.

Грамотный выбор СИП позволяет создать надежную и эффективную систему электроснабжения, отвечающую всем современным требованиям.

Самонесущие изолированные провода СИП

Краткая характеристика

Самонесущий изолированный провод (СИП), рассчитанный на номинальное напряжение 660 и 1000 В частотой до 50 Гц, служит для передачи электроэнергии в воздушных линиях электропередачи и ответвлений ко вводам в жилые дома и хозяйственные постройки.

Область применения

СИП активно применяются при создании ответвлений ко вводам зданий и построек жилого и хозяйственного назначения, а также проведении магистральных воздушных линий электропередач. При прокладке проводов СИП в пожароопасных зонах на изоляцию наносят специальное покрытие, придающее кабелям огнестойкость и являющееся дополнительной защитой от пожара

Конструкция кабеля

Вокруг нулевой несущей жилы, выполненной из алюминиевого сплава, скручены изолированные фазные токопроводящие жилы из алюминиевого или сталеалюминиевого сплава. Жилы многопроволочные, уплотнённые.

Изоляция изготовлена из термопластичного светостабилизированного сшитого полиэтилена.

Технические и эксплуатационные характеристики

СИП предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С). Предельная длительно допустимая температура нагрева жил кабеля в рабочем режиме составляет + 90°С, в аварийном режиме или в режиме перегрузки + 130°С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил 250°С.

Изолированные жилы проводов выдерживают испытание переменным напряжением 3,5 кВ частотой 50 Гц на проход. После выдержки в воде при температуре 10-30°С проводаменее 10 мин должны выдерживать испытание переменным напряжением 2,5 кВ (для марок СИП-1 и СИП-1А) и 4 кВ (для марок СИП-2 и СИП-2А). Провода СИП выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа.

Прокладка и монтаж кабелей СИП без предварительного нагрева может производиться при температуре не ниже -20°С. Минимальный радиус изгиба при прокладке — 7,5 Dн (Dн — наружный диаметр кабеля). Провод обладает стойкостью к солнечной радиации.

Строительная длина СИП согласовывается при заказе.

Гарантийный срок эксплуатации кабеля – 3 года, срок службы — 40 лет.

Преимущества

Провода СИП обеспечивают бесперебойную подачу электроэнергии, обладают высокой прочностью, стойкостью к механическим повреждениям, работают даже в сложных климатических и агрессивных химических условиях. Кабели предполагают монтаж без отключения линии, возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями, возможность монтажа ЛЭП по фасадам зданий – без установки лишних опор, загромождающих тротуары города.

Благодаря небольшому реактивному сопротивлению, кабели СИП позволяют значительно снизить потери энергии.

Важными преимуществами являются высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением, а также безопасность работ в непосредственной близости от ЛЭП.

СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.

СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

СИП-3 — Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

СИП-4 Предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150.

Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150

— Провода стойки к воздействию солнечного излучения,

— радиус изгиба при монтаже и установленного на опорах провода, н/м…….10 наружных диаметров
— Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:

-самонесущие изолированные – 4 кВ
— защищенные на номинальное напряжение 20 кВ-6 кВ
-защищенные на номинальное напряжение 35 кВ- 10 кВ
-Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20 кВ, не менее — 24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40 кВ переменного тока частотой 50 Гц
-Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С — при коротком замыкании.

-Монтаж проводится при температуре окружающей среды не ниже — 20⁰C
-Диапазон температур при эксплуатации от — 60⁰C до + 50⁰C
— Строительная длина провода согласовывается при заказе
— Гарантийный срок эксплуатации: 3 года с даты ввода провода в эксплуатацию
— Срок службы проводов: не менее 40 лет

СИП-1

СИП-2

СИП-3

СИП-4

В случае если у Вас возникли дополнительные вопросы , Вы всегда можете обратиться к нашим специалистам по телефону +7 (812) 703-79-55, отправить сообщение по e-mail [email protected] или сделать Онлайн-Заявку на сайте. Мы всегда готовы помочь и ответить на Ваши вопросы.

Самонесущие изолированные провода (СИП) Кабель и провод в сети Планета Электрика, цена

Код: 74260
Хит!
Провод СИП-4 4х16
Код: 74259
Кабель и провод
В наличии

Код: 74259
Хит!
Провод СИП-4 4х25
Код: 780
Кабель и провод
В наличии

Код: 780
Хит!
Провод СИП-4 (СИП-5) 4х35
Код: 92733
Кабель и провод
В наличии

Код: 92733
Провод СИП-4 (СИП-5) 4х50 778
Код: 778
Кабель и провод
На складе

Код: 778
Провод СИП-4 2х25
Код: 79139
Кабель и провод
В наличии

Код: 79139
Провод СИП-4 (СИП-5) 4х120
Код: 113372
Кабель и провод
На складе

Код: 113372
Провод СИП-4 (СИП-5) 4×95
Код: 123079
Кабель и провод
На складе

Код: 123079
Хит!

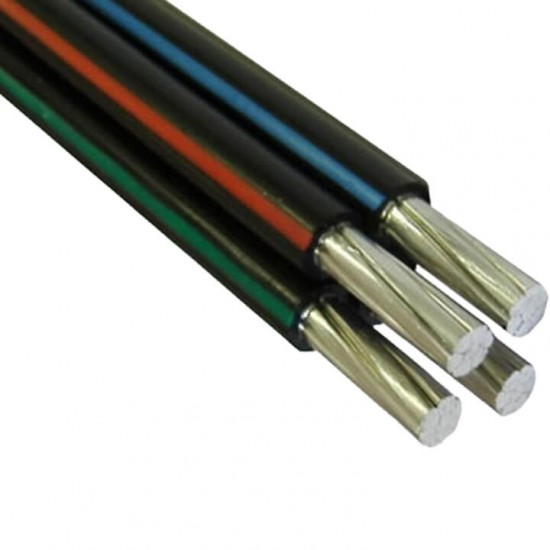

Провод СИП-4 (СИП-5) 4х70
Код: 93059
Кабель и провод
На складе

Код: 93059
Провод СИП-2 3х50+1х54,6 79287
Код: 79287
Кабель и провод
На складе

Код: 79287
Провод СИП-2 3х70+1х70
Код: 79288
Кабель и провод
На складе

Код: 79288
Провод СИП-2 3х120+1х95 76541
Код: 76541
Кабель и провод
На складе

Код: 76541
Провод СИП-2 3х95+1х95 87977
Код: 87977
Кабель и провод
На складе

Код: 87977
Провод СИП-4 4х25+1х16
Код: 132247
Кабель и провод
Под заказ

Код: 132247
Провод СИП-3 1х50 20кв
Код: 47774
Кабель и провод
Под заказ

Код: 47774
Провод СИП-2 3х35+1х54,6+2х16
Код: 597172
Кабель и провод
Под заказ

Код: 597172
Провод СИП-2 3х35+1х35
Код: 521503
Кабель и провод
На складе

Код: 521503
Распродажа
Провод СИП-2 3х120+1х70 619620
Код: 619620
Кабель и провод
Под заказ

Код: 619620
Самонесущий изолированный провод — Actualog
Самонесущий изолированный провод — Actualog
00 00 01 41
Самонесущий изолированный проводник
Электрический кабель, провод
Самонесущий изолированный проводник
Провода СИП (самоварочные изолированные провода) используются для передачи электрической энергии как низковольтного, так и высоковольтного или напряжения. Отличительная особенность теплоизоляционной оболочки из сшитого полиэтилена, стойкого к воздействию солнечных лучей.
длина метр
Синонимы
Самонесущий изолированный провод
Грани
Линия электропередач
Кабель и провод
Передача электроэнергии
Атрибуты 13
Имя Тип Маска/диапазон значений Мера
Количество проводов Н 0 999 предмет кусок
Номинальное сечение проводника Н 0 999 область мм2
Общий диаметр Н 0 999,99 л см
Вес кабеля Н 0 9999 ± 0% ж кг
Минимальный радиус изгиба Н 0 99 л мм
Номинальное рабочее напряжение
0,6
1
3
6
10

Наличие материалов и резервирование
без брони (голый)
броня из одной ленты
броня из двух лент
броня из проволоки

Допустимая влажность Н 0% 99%
Продолжительность жизни Н 0 99999 Т час
Материал проводника
Алюминий
Медь

Материал изоляции кабеля
винил
масляная бумага
HDPE

Категория местоположения
На открытом воздухе
Под тентом
В помещении без климат-контроля
В помещении с климат-контролем
В помещении с повышенной влажностью без климат-контроля

Климатическая зона
Умеренный климат
Холодный климат
Умеренный и холодный климат
Тропический климат
Морской умеренно-холодный климат
Общеклиматическое исполнение (кроме морского)
Умеренный климат
Общеклиматическое морское исполнение

Сообщества 1
Эксперты 4
Компании 1
История
Показать все
Показать все
Компания Севкабель присоединилась к СИП
Катя Колтунова 08. 09.2017 13:06:07
0
Модератор Майк Гурфинг больше не отвечает за категорию Самонесущий изолированный провод.
Катя Колтунова 17.04.2013 17:27:14
0
Обновлена категория Самонесущий изолированный проводник
Катя Колтунова 14.04.2013 13:25:41
0
Обновлена категория Самонесущий изолированный проводник
Катя Колтунова 14. 04.2013 13:18:46
0
Категория Самонесущий изолированный провод создан
Алексей Махов 08.04.2013 21:25:47
0
600 вольт ABC Изолированный проволочный проволочный кабель с аэрофотоснилом
Название продукта:
600 вольт ABC изолированный проволочный проволочный кабель самостоятельно поддерживающего воздушный пакет
Модель №:
600 вольт ABC Self Supporting Aeria
Тип:
. Изолированный
Тип проводника:
Многожильный
Применение:
Накладной
Материал проводника:
Алюминий
Материал оболочки:
Сшивка
Изоляционный материал:
XLPE
Форма материала:
Круглый проволока
Применение:
.
Hongda
Фазные проводники:
2, 3 или 4 продольных гребня
Дополнительный проводник:
Без выступов
Торговая марка:
Hongda, принимаем OEM
Транспортный пакет:
Деревянный барабан
Спецификация:
6 квм. Мм до 150 кв. Мм
Происхождение:
Китай
Код HS:
8544492100
600 600. Абценурный Информация
• Экономичный • Гибкий • Безопасный • Антивандальный • Прочный • Эстетический • Адаптируемый
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
U0/U = 0,6/1 кВ, Um = 1,2 кВ
ЗАЯВКА
Для ВЛ в составе АМКА-системы, где мессенджер используется в качестве PEN-проводника. Кабель может иметь одну дополнительную жилу для уличного освещения.
Максимально допустимая температура проводника:
• непрерывная работа 90 °C
• короткое замыкание (длительность до 5 с) 250 °C
Минимальная рекомендуемая температура при прокладке: -20 °C Проводник 16 мм²: одножильный алюминиевый провод
25-120 мм²: многожильный алюминиевый провод Изоляция Черный устойчивый к атмосферным воздействиям компаунд из полиэтилена / сшитого полиэтилена Курьер Многожильный провод из алюминиевого сплава Консервация Изолированные жилы уложены вокруг несущей
ИДЕНТИФИКАЦИЯ ЖИЛ
Фазные провода: 2, 3 или 4 продольных ребра
Опциональный провод: без ребер
Стандарты
SFS 2200
HD 626-5D
NFC 33-209
Механические свойства
Кабель 9003 SIZE
КАЛЕТ 9003 SIZE
. Проводник
Диаметр Сердечник
Диаметр Самонесущая система Вспомогательная основная система
Прибл.
Сборка
Диаметр Прибл.
Сборка
Масса Максимальная
Конструкция
Нагрузка Опорный
Размер сердечника Прибл.
Сборка
Диаметр Прибл.
Сборка
Масса Максимум
Конструкция
Нагрузка
Фазовые жилы Мин. Максимум Мин. Максимум
мм² (мм) (мм) (А) кА (мм) (кг/км) (кН) мм² (мм) (кг/км) (кН)
25 5,6 6,5 8,4 9,6 25 400 5 54,6 26 507 6
35 6,6 7,5 9,8 11,1 27 540 7 54,6 28 612 6
50 7,7 8,6 10,9 12,3 29 697 9 54,6 32 730 6
70 9,3 10,2 12,9 14,3 33 982 14 54,6 34 944 6
95 11,0 12,0 14,6 16,2 37 1302 19 54,6 38 1183 6
120 12,5 13,5 16,1 17,5 41 1470 24 70 40 1600 8
150 13,9 15,0 17,5 19,2 45 2011 30 95,0 44 1870 13
Выше плюс дополнительный сердечник 25 мм²
25 н/д н/д н/д н/д 25 505 н/д н/д 32 612 н/д
35 32 645 34 717
50 34 802 36 835
70 38 1087 38 1049
95 42 1407 42 1288
120 44 1575 50 1705
150 48 2116 56 1975
(1) Приблизительное значение.
