Как устроен стартер ВАЗ 2110. Каковы основные неисправности стартера на ВАЗ 2110. Как правильно снять и проверить стартер ВАЗ 2110. Какие инструменты нужны для ремонта стартера ВАЗ 2110. Как провести диагностику стартера в домашних условиях.
Устройство и принцип работы стартера ВАЗ 2110
Стартер ВАЗ 2110 представляет собой электродвигатель постоянного тока, предназначенный для запуска двигателя автомобиля. Его основными компонентами являются:
- Электродвигатель
- Тяговое реле
- Муфта свободного хода (бендикс)
- Щеточный узел
- Корпус
Как работает стартер ВАЗ 2110? При повороте ключа зажигания ток поступает на тяговое реле, которое втягивает шестерню привода в зацепление с маховиком двигателя. Одновременно замыкаются силовые контакты, подающие питание на электродвигатель стартера. Вращающий момент через бендикс передается на коленчатый вал, раскручивая его до пусковых оборотов.
Основные неисправности стартера ВАЗ 2110
Какие проблемы чаще всего возникают со стартером на ВАЗ 2110? Рассмотрим наиболее распространенные неисправности:
- Износ щеток и коллектора электродвигателя
- Пробуксовка или заклинивание муфты свободного хода
- Неисправность тягового реле
- Окисление контактов
- Межвитковое замыкание в обмотках статора или ротора
Как определить неисправность стартера ВАЗ 2110? Основные признаки: стартер не крутит или крутит медленно, щелкает при попытке запуска, двигатель не заводится. При возникновении этих симптомов необходима диагностика.
Снятие и проверка стартера ВАЗ 2110
Как правильно снять стартер с ВАЗ 2110? Выполните следующие шаги:
- Отключите аккумулятор
- Снимите воздушный фильтр для удобства доступа
- Отсоедините провода от стартера
- Открутите болты крепления стартера к картеру сцепления
- Аккуратно извлеките стартер
Какие инструменты понадобятся для снятия стартера? Вам потребуются: набор гаечных ключей, отвертки, пассатижи.
Визуальный осмотр стартера
После снятия стартера проведите его визуальный осмотр. На что обратить внимание при осмотре стартера ВАЗ 2110?
- Состояние щеток (допустимая длина не менее 5 мм)
- Чистота и целостность коллектора
- Отсутствие подгораний на контактах тягового реле
- Целостность проводов и изоляции
Диагностика стартера ВАЗ 2110 в домашних условиях
Как проверить работоспособность стартера ВАЗ 2110 без специального оборудования? Вот несколько простых тестов:
- Проверка работы тягового реле. Подайте питание напрямую на управляющий провод реле — должен быть слышен характерный щелчок.
- Проверка работы электродвигателя. Подключите питание напрямую к силовым контактам — ротор должен начать вращаться.
- Проверка муфты свободного хода. Проверните шестерню рукой — она должна свободно крутиться в одну сторону и блокироваться в другую.
Какие приборы помогут в диагностике стартера? Мультиметр позволит проверить целостность обмоток и измерить сопротивление. Нагрузочная вилка поможет оценить работу под нагрузкой.
Ремонт стартера ВАЗ 2110 своими руками
Можно ли отремонтировать стартер ВАЗ 2110 самостоятельно? Многие неисправности поддаются ремонту в домашних условиях. Какие работы можно выполнить своими руками?
- Замена щеток
- Чистка коллектора
- Замена подшипников
- Ремонт или замена бендикса
- Замена контактной группы тягового реле
Какие инструменты потребуются для ремонта стартера? Вам понадобятся: набор отверток, молоток, съемники, паяльник, мультиметр.
Пошаговая инструкция по разборке стартера ВАЗ 2110
- Снимите защитный кожух
- Отсоедините щеточный узел
- Открутите стяжные болты и разъедините корпус
- Извлеките якорь
- Снимите бендикс
При сборке стартера соблюдайте обратную последовательность действий. Не забудьте смазать подшипники и шестерни привода.
Выбор и установка нового стартера на ВАЗ 2110
Когда ремонт нецелесообразен, возникает необходимость замены стартера. Как выбрать новый стартер для ВАЗ 2110? Обратите внимание на следующие параметры:
- Совместимость с моделью автомобиля
- Мощность (рекомендуемая 1.5-1.7 кВт)
- Напряжение бортовой сети (12В)
- Количество зубьев шестерни привода (обычно 10)
- Репутация производителя
Какие марки стартеров рекомендуются для ВАЗ 2110? Хорошо зарекомендовали себя BOSCH, DENSO, VALEO, а также отечественные производители как КЗАТЭ и БАТЭ.
Процесс установки нового стартера
Установка нового стартера производится в обратном порядке снятия. На что обратить внимание при монтаже?
- Проверьте совпадение посадочных мест
- Убедитесь в правильности подключения проводов
- Надежно затяните болты крепления
- Проверьте свободный ход шестерни привода
После установки обязательно проведите пробный запуск двигателя для проверки работоспособности нового стартера.
Профилактика и обслуживание стартера ВАЗ 2110
Как продлить срок службы стартера ВАЗ 2110? Регулярное обслуживание поможет избежать преждевременных поломок. Какие профилактические меры рекомендуется проводить?
- Периодическая проверка состояния щеток и коллектора
- Чистка и смазка деталей привода
- Проверка надежности электрических соединений
- Контроль состояния аккумулятора и проводки
Как часто нужно обслуживать стартер? Рекомендуется проводить осмотр и профилактику каждые 50-60 тысяч километров пробега или раз в 2-3 года.
Правила эксплуатации стартера
Соблюдение простых правил поможет значительно увеличить ресурс стартера:
- Не допускайте длительной работы стартера (не более 10-15 секунд за одну попытку запуска)
- Делайте паузы между попытками запуска не менее 30 секунд
- Не используйте стартер для движения автомобиля
- Следите за состоянием аккумулятора и электропроводки
Придерживаясь этих рекомендаций, вы сможете существенно продлить срок службы стартера вашего ВАЗ 2110 и избежать неприятных сюрпризов в виде внезапных отказов.
Стартер на ваз 2110 8 клапанов инжектор в Тамбове: 500-товаров: бесплатная доставка, скидка-26% [перейти]
Партнерская программаПомощь
Тамбов
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное

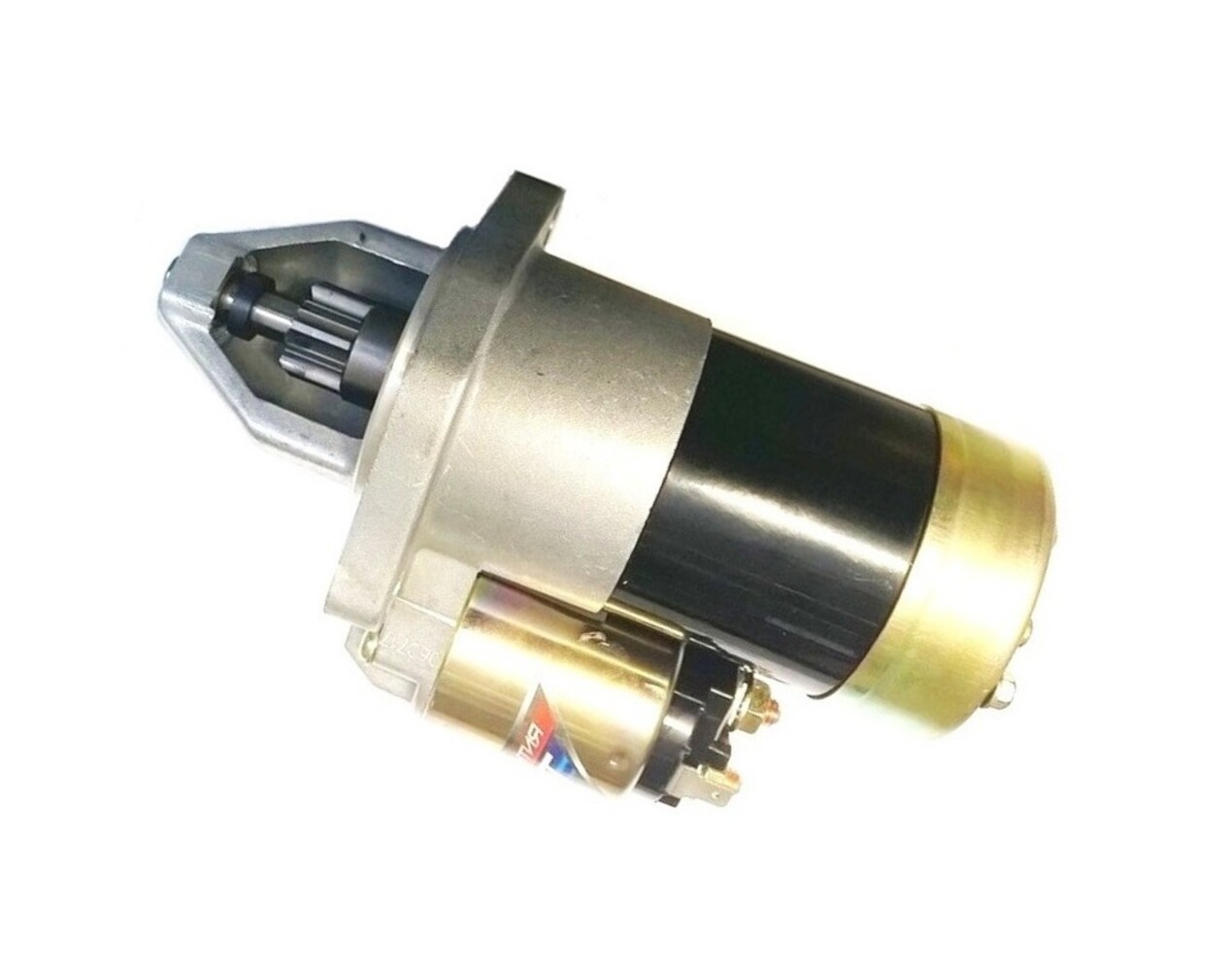

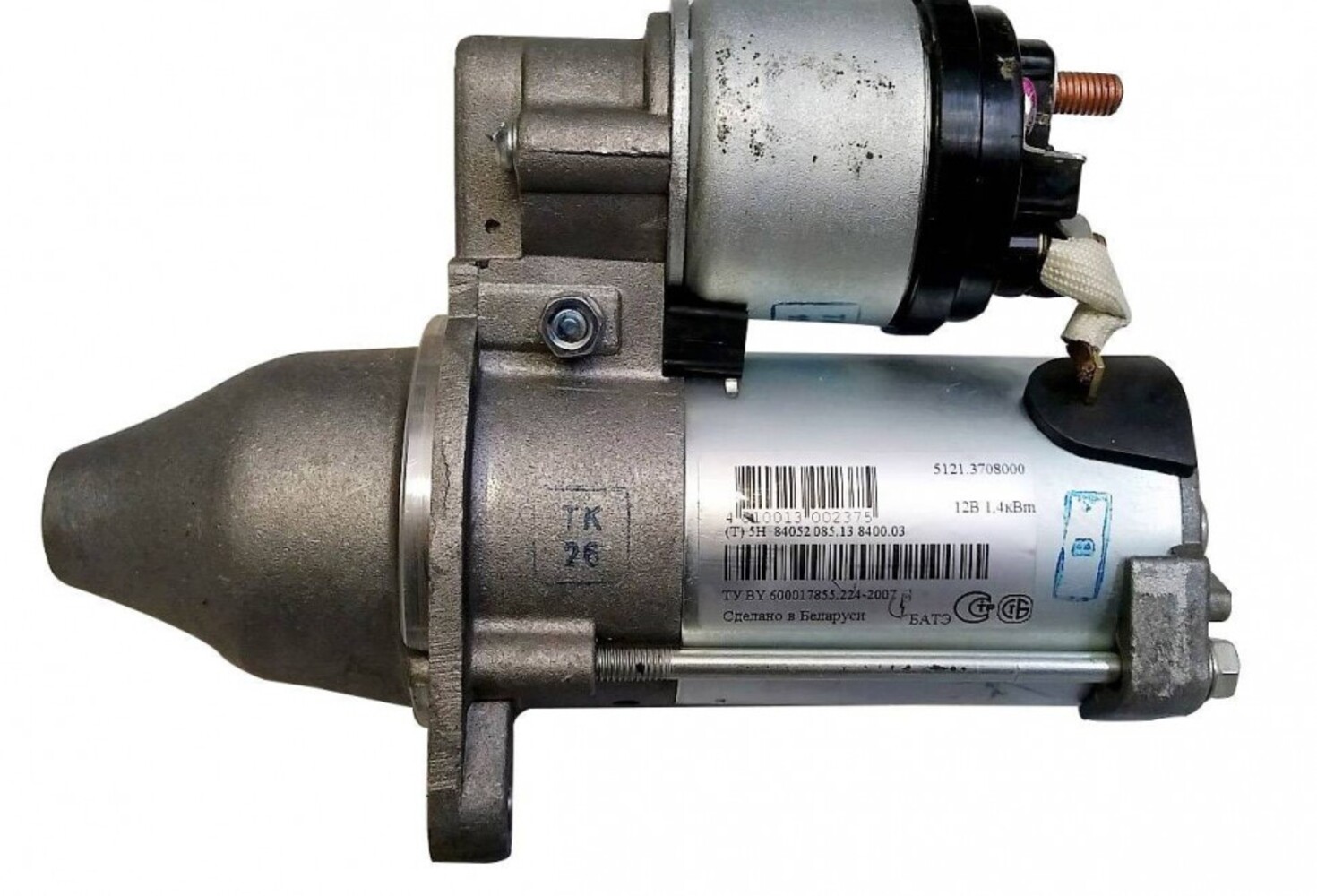

Стартер ВАЗ 2110 STARTVOLT Тип: стартер, Производитель: STARTVOLT
ПОДРОБНЕЕЕще цены и похожие товары
Стартер ВАЗ 2110 STARTVOLT Тип: стартер, Производитель: STARTVOLT, Тип автотехники: легковые
ПОДРОБНЕЕЕще цены и похожие товары
Реле втягивающее стартера ВАЗ—2110 КЗАТЭ Тип: реле, Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары

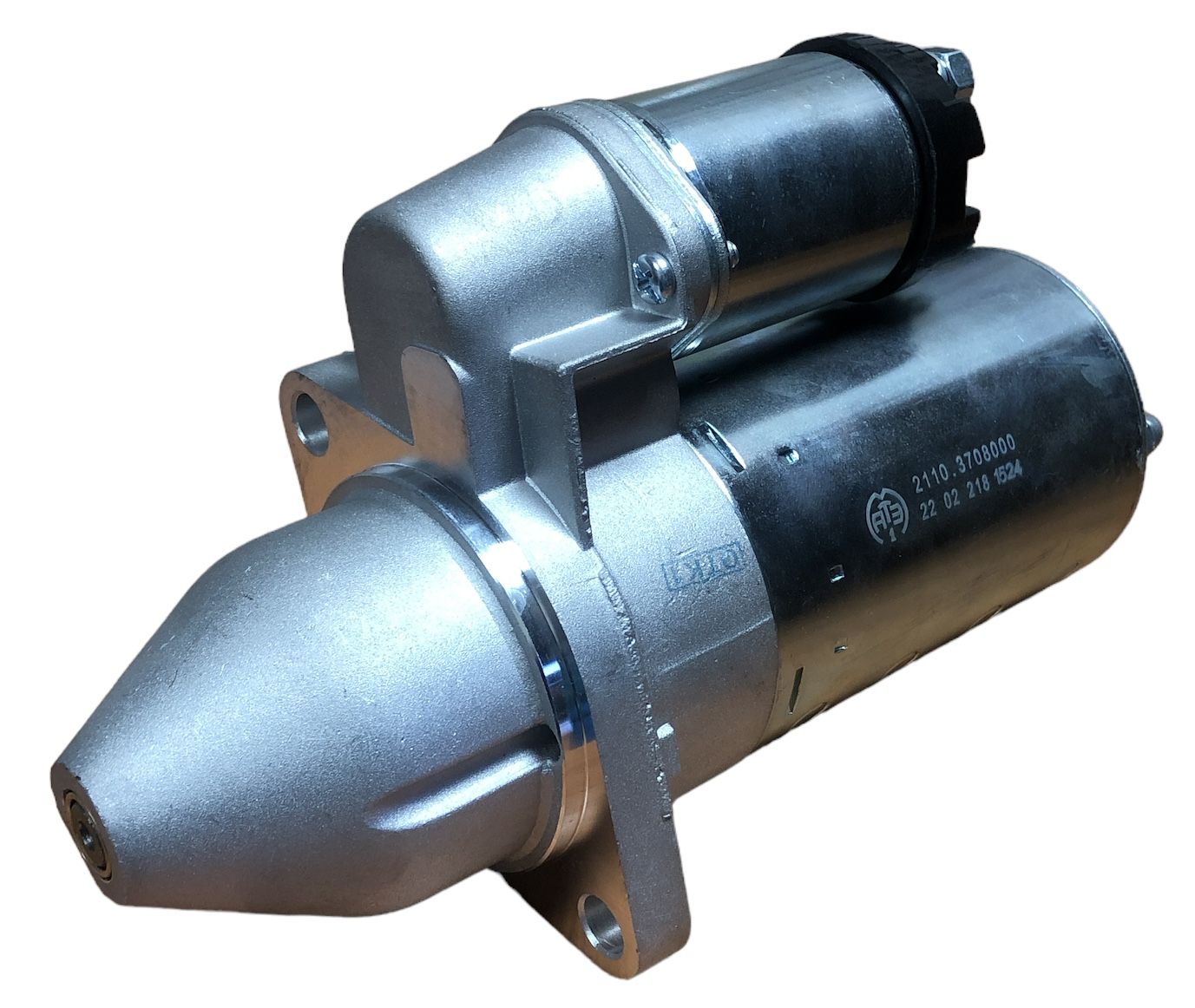

Стартер АТЭ-1 2110. 3708000 с дополнительным набором Iskramotor для автомобилей ВАЗ 2110 и модификации, ВАЗ 1118, Приора 12В 1.4кВ
ПОДРОБНЕЕЕще цены и похожие товары
Реле стартера ВАЗ—2110 ГАЗ-3302 Псков Тип: реле стартера
ПОДРОБНЕЕЕще цены и похожие товары
Стартер ВАЗ 2110 STARTVOLT Тип: стартер, Производитель: STARTVOLT, Тип автотехники: легковые
ПОДРОБНЕЕЕще цены и похожие товары
Реле стартера ВАЗ—2110,2123,1118 точмаш Тип: реле, Производитель: Точмаш
ПОДРОБНЕЕЕще цены и похожие товары
Реле стартера 57.3708 втягивающее (тяговое) на ВАЗ 2110 Тип: реле стартера
ПОДРОБНЕЕЕще цены и похожие товары
Стартер ВАЗ 2110 Hofer Тип: стартер, Производитель: HOFER
ПОДРОБНЕЕЕще цены и похожие товары
Реле стартера ВАЗ—2110,2123,1118 Точмаш Тип: реле стартера, Производитель: Точмаш
ПОДРОБНЕЕЕще цены и похожие товары
Реле Защиты Стартера Ваз—2110 4-Контактное 50а С К Avar арт.
711374701 Тип: реле, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Трос газа ВАЗ-21102 инжектор 8 клапанов (ВАЗ—2110) — арт. 21102-1108054 Производитель: Без бренда,
ПОДРОБНЕЕЕще цены и похожие товары
Датчик скорости ВАЗ 2109-21099, 2110-2112,2113-2115,21214 6-импульсный плоский разъем с проводом Manover MR-2108-3843
ПОДРОБНЕЕЕще цены и похожие товары
Блок предохранителей 2110/2123 393.3722М (1шт) АВАР Тип: предохранитель, Производитель: АВАР
ПОДРОБНЕЕЕще цены и похожие товары
Блок предохранителей 2110 «АВАР» 391.3722М (2110-3722.010-02) — АВАР арт. 391.3722М — АВАР арт. 2110-3722.010-02
ПОДРОБНЕЕЕще цены и похожие товары
Блок предохранителей 2110 «АВАР» 391.3722М (2110-3722.
010-02) — АВАР арт. 391.3722М Тип: блок
ПОДРОБНЕЕЕще цены и похожие товары
Провода высоковольтные ВАЗ 2110, 2114, 1118 Калина, 2190, 2192 Гранта, Datsun двигатель 1.6, 8 клапанов, инжектор «SLON» силикон
ПОДРОБНЕЕЕще цены и похожие товары
Провода высоковольтные ВАЗ 2108, 2110 инж. 8кл. Милена МЛ2111-3707080 Тип: провода высоковольтные,
ПОДРОБНЕЕЕще цены и похожие товары
Патрубки радиатора ВАЗ—2110 (8-ми клапанный двигатель) (к-т 4шт.) армированные «БалаковоЗапчасть» арт. 00836
ПОДРОБНЕЕЕще цены и похожие товары
Патрубки радиатора ВАЗ 2110 8 клап. силикон 4 шт. CS-20 Тип: радиатор, Производитель: CS20, Тип
ПОДРОБНЕЕЕще цены и похожие товары
релеСтартер на ваз 2110Стартеры на ВАЗ-2110ваз 2110 8 клапанов инжекторПатрубки радиатора ВАЗ—2110 (8 клапанный двигатель) (к-т 4шт.
) «RADDO/РТИавто» каучук синий арт. 17161
ПОДРОБНЕЕЕще цены и похожие товары
Патрубки радиатора ВАЗ 2110 4 шт. БРТ Производитель: БРТ
ПОДРОБНЕЕЕще цены и похожие товары
Патрубки радиатора ВАЗ 2110 8 клап. силикон 4 шт. CS-20 Тип: радиатор, Производитель: Без бренда,
ПОДРОБНЕЕЕще цены и похожие товары
Датчик температуры ВАЗ—2110 воды автоприбор-к Производитель: Автоприбор
ПОДРОБНЕЕЕще цены и похожие товары
Модуль впуска ВАЗ—2110 … -2112, LADA Samara, Priora, Kalina и Granta в сборе (8 клап.)
ПОДРОБНЕЕЕще цены и похожие товары
Блок предохранителей 2110 «АВАР» (391.3722М), 391.3722М АВАР Тип: предохранитель, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Блок монтажный ВАЗ—2110 с реле контроля ламп АВАР Тип: блок монтажный
ПОДРОБНЕЕЕще цены и похожие товары
Блок предохранителей 2110/2123 «АВАР» (392.
3722М), 392.3722М (1 шт.) АВАР Тип: предохранитель,
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
Стартер на ваз 2110 8 клапанов инжектор
Снятие и проверка стартера автомобиля ВАЗ-2110
Работу удобнее проводить на смотровой канаве или подъемнике, сняв брызговик двигателя
Отсоединяем минусовой провод от аккумулятора.
Отсоединяем провод управления тяговым реле.
Ключом на 13 отворачиваем гайку плюсового провода стартера и снимаем его
Ключом на 15 отворачиваем две гайки крепления стартера к картеру сцепления
Снимаем стартер
Детали стартера по каталогу запасных частей
Проверка работоспособности стартера
Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде.
Стенд должен иметь гнездо для установки стартера с втулкой для переднего конца вала привода.
Электрическая схема соединений для проверки стартера на стенде показана на рис.
1
Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.
Температура стартера при проверках должна быть (25±5) °С, а щетки — хорошо притерты к коллектору.
Замыкая выключатель 5, при напряжении источника тока 12 V три раза включите стартер с разными условиями торможения.
Например, при тормозных моментах 3, 6 и 12 Нм (0,3; 0,6 и 1,2 кгс·м).
Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.
Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.
Испытание в режиме полного торможения
Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 A, не менее 5 В и не менее 13,72 Нм (1,4 кгс·м).
Длительность включения стартера должна быть не более 5 с.
Если тормозной момент и потребляемая сила тока ниже указанных величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление крепления выводов щеток, окисление или подгорание контактных болтов тягового реле.
При полном торможении вал привода стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.
Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.
Испытание в режиме холостого хода
Выведите зубчатый венец стенда из зацепления с шестерней стартера.
Включите стартер и замерьте потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин -1 при напряжении на клеммах стартера 11,5–12 В.
