Провода в. Как безопасно найти электропроводку в стенах: эффективные методы и инструменты

Как обнаружить скрытую проводку в стенах без повреждений. Какие инструменты использовать для поиска проводов. Какие меры безопасности соблюдать при работе с электропроводкой. Как найти обрыв провода в стене.

Зачем нужно знать расположение электропроводки в стенах

Знание расположения электропроводки в стенах критически важно по нескольким причинам:

• Безопасность при сверлении или забивании гвоздей в стены
• Предотвращение поражения электрическим током
• Снижение риска короткого замыкания и пожара
• Возможность грамотного планирования ремонта и размещения техники
• Исключение перегрузки электросети в отдельных зонах

Эффективные методы поиска электропроводки

1. Магнитный искатель проводов

Магнитный искатель обнаруживает металлические элементы конструкции стены, вдоль которых обычно проложена проводка:

• Перемещайте искатель горизонтально вдоль стены
• Отмечайте места срабатывания малярным скотчем
• Позволяет примерно определить зоны расположения проводки

2. Электронный искатель проводов

Более точный инструмент для поиска электропроводки:

• Создает электрическое поле для обнаружения проводов
• Имеет функцию обнаружения проводов под напряжением
• Подает звуковой или световой сигнал при обнаружении
• Позволяет определить направление прокладки проводов

3. Видеокамера для осмотра стен

Позволяет визуально осмотреть пространство внутри стен:

• Требует сделать небольшое отверстие в стене
• Дает возможность увидеть точное расположение проводки
• Нужна камера с подсветкой или ночным видением
• Выбирайте гибкую камеру с качественным изображением

Детектор электрических проводов

Специализированное устройство для поиска проводки:

• Состоит из передатчика и приемника
• Передатчик подключается к розетке и подает сигнал по проводам
• Приемник улавливает сигнал и показывает расположение проводов
• Некоторые модели работают через бетон
• Позволяет точно определить трассу прокладки кабелей

Использование электрических схем дома

Самый простой способ узнать расположение проводки:

• Получите схемы в местной администрации или у застройщика
• Дают точную карту расположения всей электропроводки
• Показывают, какой автомат отвечает за каждую комнату
• Необходимы при масштабном ремонте или модификации электросети

Техника безопасности при поиске проводки

При работе с электрикой важно соблюдать меры предосторожности:

• Отключите электроприборы и автоматы в исследуемой зоне
• Используйте фонарик при недостатке освещения
• Надевайте защитные очки и перчатки при сверлении
• Не касайтесь открытых проводов и внутренностей стены
• При сомнениях обратитесь к профессиональному электрику

Как найти обрыв провода в стене

Для поиска места обрыва провода можно использовать следующие методы:

• Мультиметр для измерения сопротивления на участке провода
• Трассоискатель для прозвонки кабеля
• Тепловизор для обнаружения нагрева в месте повреждения
• Прозвонка с помощью генератора звуковых сигналов
• Рефлектометр для определения расстояния до места обрыва

Поиск проводки без напряжения

Для поиска обесточенных проводов можно применить:

• Магнитные и электронные искатели проводов
• Детектор напряжения в режиме поиска металла
• Трассоискатель со специальным передатчиком
• Рефлектометр для прозвонки кабельных линий
• Поиск по схемам электропроводки дома

Особенности поиска проводки в гипсокартоне

При поиске проводки в гипсокартонных стенах учитывайте следующее:

• Используйте детекторы, рассчитанные на работу с гипсокартоном
• Располагайте прибор максимально близко к поверхности стены
• Уберите металлические предметы из зоны сканирования
• Тщательно заряжайте приборы перед использованием
• При необходимости используйте видеоэндоскоп через отверстие

Методы поиска проводки в бетонных стенах

Для обнаружения проводки в бетоне требуются специальные инструменты:

• Детекторы с повышенной мощностью сканирования
• Трассоискатели для работы с армированным бетоном
• Тепловизоры для обнаружения нагрева от проводов
• Рентгеновские сканеры для просвечивания стен
• Георадары для неразрушающего обследования

Выбор конкретного метода зависит от условий, но в любом случае необходимо соблюдать правила электробезопасности и при необходимости обращаться к профессионалам. Правильный поиск проводки поможет избежать опасных ситуаций и облегчит проведение ремонтных работ.

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

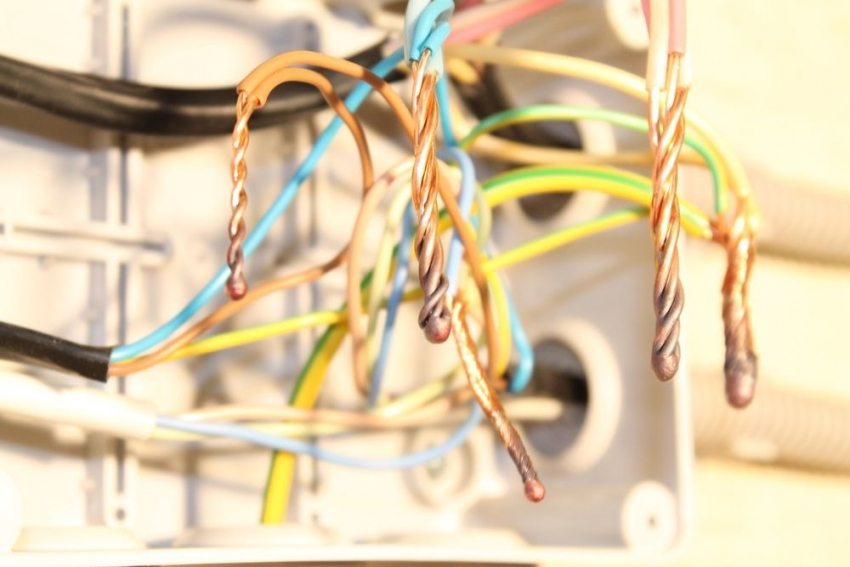

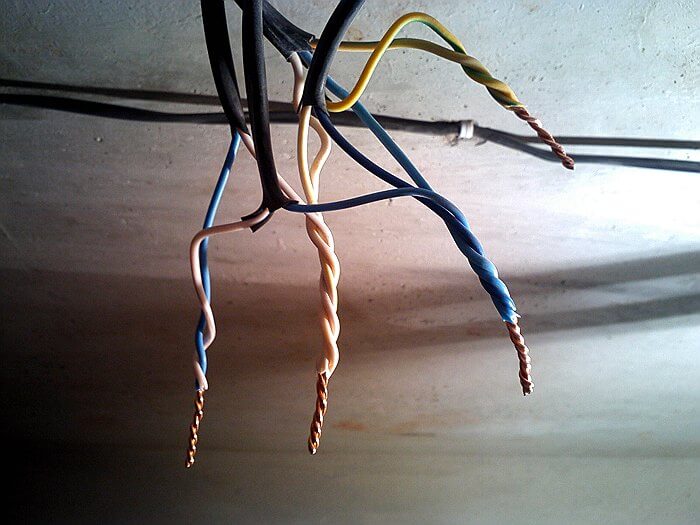

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

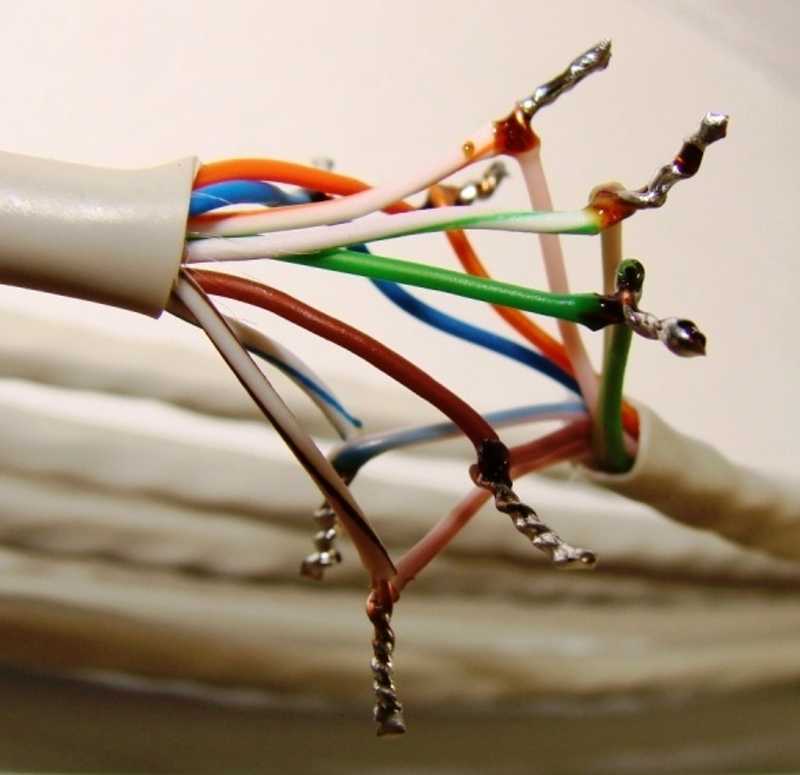

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

Как спрятать провода в доме

Современную квартиру невозможно представить без разнообразной бытовой техники и электроприборов. Телевизоры, компьютеры, кондиционеры и другие устройства значительно облегчают нашу жизнь. Но тут закономерно возникает вопрос: как спрятать провода? Висящие на стене и лежащие на полу провода не только портят интерьер вашей квартиры, но могут быть опасны, особенно если в доме есть дети.

Из нашей статьи вы узнаете, как спрятать провода от телевизора и компьютера во время ремонта. Также мы расскажем, как красиво спрятать провода на полу и на стене, если ремонт уже сделан, а портить интерьер совершенно не хочется.

Чтобы избавиться от лишних проводов в доме, установите Wi-Fi роутер. В этом случае подключение к сети будет беспроводным, и вам не придется тянуть кабель через всю квартиру, через пороги и дверные проемы.

Как спрятать провода во время ремонта

Если вы планируете начать капитальный ремонт, сразу же решите, куда и как спрятать провода. Для этого необходимо заранее определить местоположение вашей техники.  Нужно точно знать, куда и как спрятать провода от телевизора, висящего на стене, а также как спрятать провода от компьютера и на полу.

Как спрятать провода на стене

Существует несколько способов, как спрятать провода от телевизора на стене.  Давайте рассмотрим самые популярные из них.

• Как спрятать провода при помощи обоев: Этот метод можно применить, даже если обои уже поклеены. Вот несколько простых шагов, как спрятать провода от телевизора, висящего на стене:

1. Аккуратно разрежьте обои острым ножом и отогните в стороны. Закрепите отгибы иголками.

2. При помощи строительного инструмента проделайте канавку, куда будет запрятан провод.

3. Уложите кабель в углубление.

4. Закрепите его пластилином или заштукатурьте.

5. Оставьте до полного высыхания.

6. Промажьте обои клеем и приклейте их на место.

• Как спрятать провода с помощью кабельного канала: Спрятать провода от телевизора, висящего на стене, можно в кабельном канале.  Существует множество видов кабельных каналов, все они легко крепятся к стене саморезами. Вы можете выбрать те, которые подойдут по цвету и внешнему виду к любому дизайну квартиры.

Как спрятать провода на полу

Здесь мы рассмотрим самые экономичные и эффективные методы, как спрятать провода на полу во время ремонта.

• Электротехнический плинтус. Чтобы спрятать провода на полу, лучше всего использовать электротехнический плинтус. При выборе плинтуса, обратите внимание на модели со специальной нишей для кабеля. Извлеките из плинтуса внутреннюю часть и проложите провода.  Этим плинтусом вы сможете соединить любые комнаты квартиры и незаметно провести проводку.

• Маскировка в пол. При помощи перфоратора в полу делают углубления, в которые закладывают кабели. Затем углубления заливают цементом и застилают напольным покрытием.

• Цементная стяжка. Выравнивание пола – необходимый процесс практически в каждой квартире. При выравнивании пола нужно протянуть провод в гофре, уложить его на пол и сверху залить обычную цементную стяжку.

Как спрятать провода, если ремонт уже сделан

Вы только недавно закончили ремонт, а теперь решили купить новый телевизор или компьютер. Как же спрятать провода, чтобы не испортить модный дизайн квартиры и не навредить свеженькому ремонту?  Cleanipedia поделится с вами несколькими простыми, но очень эффективными методами, как спрятать провода при помощи подручных средств.

Как спрятать провода на стене при помощи декорации

Для этого оригинального способа маскировки проводов вам понадобится немного фантазии и чуточку художественного вкуса. Вы сможете элегантно спрятать провода не только без ущерба для интерьера, но, возможно, обновите и оживите дизайн комнаты.

• Узор из кабеля на стене. Если провод от телевизора на стене слишком длинный, не спешите его обрезать. Вы может сделать смелый дизайнерский ход, и превратить лишний провод в настенное панно. Найдите в интернете подходящую картинку – силуэт дерева, очертания вашего любимого города или другой понравившийся рисунок. Простым карандашом перенесите контуры рисунка на стену и отмерьте нужную длину провода. Для этого можно приложить к стене капроновую нить, чтобы она повторяла рисунок. Потом добавьте к длине нити расстояние от розетки до телевизора и оставьте еще метр (про запас). При помощи специальных крепежей, прикрепите провод к нарисованному на обоях силуэту – и вот ваше панно из провода готово!

• Натюрморт из короткого кабеля. Если от телевизора на стене свисает не очень длинный, но не вписывающийся в интерьер кабель – просто декорируйте его. Придайте ему форму ветки дерева, посадите на нее птиц из бумаги и приклейте листья. Можно сформировать кабель в форме вазы, а затем заполнить эту вазу искусственными или вырезанными из бумаги фруктами и цветами.

Как спрятать провода на полу после ремонта

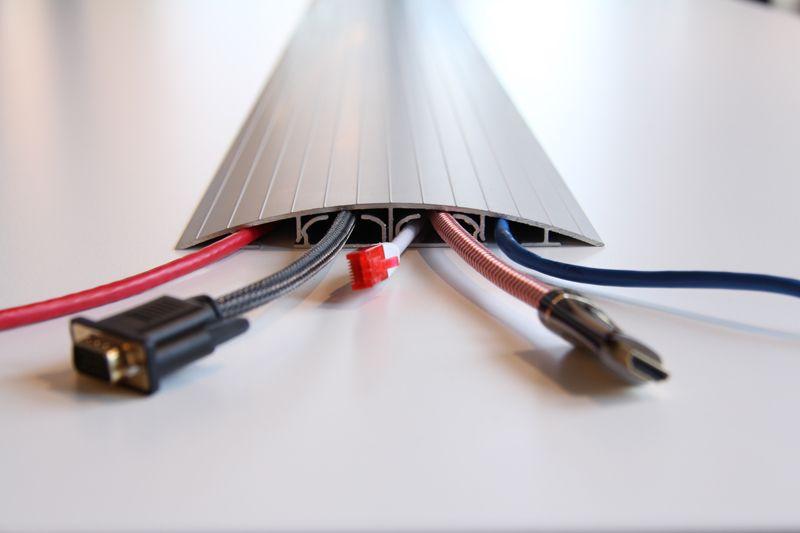

Самым эффективным методом считается электротехнический плинтус. Плинтусом можно незаметно соединить любые части вашего дома или квартиры, заложив в него провода.

Совет: Если после ремонта в вашей квартире скопилось много грязи и пыли, для уборки мы рекомендуем использовать продукцию Glorix.

Существует немало креативных способов, как спрятать провода от компьютера или телевизора в квартире.  Вы можете использовать старые коробки от обуви – их можно декорировать и сложить в них провода и зарядные устройства.  Или же используйте купленные органайзеры для проводов и зарядных устройств. Но в нашей статье мы рассказали вам о самых экономичных, простых и эффективных способах, как спрятать провода в доме.

Ключевые пункты:

Самые простые способы, как спрятать провода в вашем доме.

• Перед началом капитального ремонта, заранее определите местоположение вашей техники, чтобы спрятать провода.

• Декорируйте провода после ремонта подручными материалами.

• Создайте панно из лишних проводов от телевизора на стене.

• Если не знаете, как спрятать провода, обратитесь за помощью к специалистам и дизайнерам.

Как найти электрические провода в стенах — самые безопасные способы

Вы хотите повесить новый телевизор на стену в гостиной?

Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?

Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово. Верно?

Неправильно.

Зачем нужно знать об электропроводке

Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.

Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.

Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.

Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.

Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!

Отслеживание электрических проводов в ваших стенах

Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.

Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.

Вот некоторые из них:

1. Магнитный искатель

Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.

Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.

Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.

Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.

Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.

2. Электрический искатель стержней

Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.

Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.

Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.

Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.

Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.

3. Используйте видеокамеру

Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.

С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.

Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.

Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.

Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.

Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.

Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.

Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.

Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

4. Детектор электрических проводов

Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.

Этот инструмент подает сигнал при обнаружении активного электрического тока.

Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.

Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Устройство состоит из двух частей: передатчика и приемника.

Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.

Приемник поймает этот сигнал и покажет вам, где проходят провода.

Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.

Держите приемник в оптимальном положении у стены для получения точных показаний.

При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.

5. Используйте чертежи

Один из самых простых и удобных способов найти провода в стенах — получить существующие электрические чертежи вашего дома.

Эти планы дадут вам точную карту расположения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.

Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.

Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.

Вы можете получить эти чертежи в местном правительстве или в своей строительной компании.

Безопасность при поиске электрических проводов

Работа с электрическими компонентами всегда связана с определенным риском.

При поиске проводов в стенах соблюдайте основные меры безопасности.

И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.

Отключите электроприборы от электросети, прежде чем отключать автоматический выключатель в зоне, где вы планируете исследовать электрическую проводку.

Держите под рукой фонарик на случай, если вам не хватит света во время работы.

Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.

Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Оборванные электрические провода за стеной — обычная бытовая проблема.

Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.

Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.

Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.

Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.

Зона с нулевым сопротивлением — это место, где находится оборванный провод.

Как отследить провод без питания?

Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.

А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.

Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.

Как найти электрические провода в гипсокартоне?

Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.

Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.

Снимите все украшения и держите смартфон подальше от детектора.

Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.

Как найти электрические провода в бетонных стенах?

Вам понадобятся детекторы электрических проводов или искатели гвоздей, которые могут сканировать бетонные стены.

Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.

Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.

Резюме

Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.

Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.

Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.

Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!

Делиться — значит заботиться!

1926.

1413 — Трос стальной — осмотр. | Управление по охране труда и здоровья

1. По стандарту номер
2. 1926.1413 — Трос стальной — осмотр.

1926.1413 (а)

Проверка смены .

1926.1413(а)(1)

Компетентное лицо должно начинать визуальную проверку перед каждой сменой использования оборудования, которая должна быть завершена до или во время этой смены. Проверка должна состоять из наблюдения за проволочными канатами (работающими и стоячими), которые, вероятно, будут использоваться в течение смены, на наличие явных дефектов, включая перечисленные в пункте (а)(2) настоящего раздела. Раскручивание (размыкание) проволочного троса или опускание стрелы в рамках этой проверки не требуется.

1926.1413(а)(2)

Очевидные недостатки .

1926.1413(а)(2)(я)

Категория I . Очевидные недостатки в этой категории включают следующее:

1926.1413(а)(2)(я)(А)

Значительное искажение структуры стального каната, такое как перекручивание, раздавливание, раскручивание, защемление, признаки разрушения сердечника или выступание стального сердечника между внешними прядями.

1926.1413(а)(2)(я)(Б)

Значительная коррозия.

1926.1413(а)(2)(я)(С)

Повреждение электрической дугой (от источника, отличного от линий электропередач) или тепловое повреждение.

1926.1413(а)(2)(я)(Г)

Неправильно установленные концевые соединения.

1926.1413(а)(2)(и)(Д)

Сильно корродированные, треснутые, погнутые или изношенные торцевые соединения (например, в результате тяжелых условий эксплуатации).

1926.1413(а)(2)(ii)

Категория II . Очевидные недостатки в этой категории:

1926.1413(а)(2)(ii)(А)

Видимые оборванные провода, такие как:

1926.1413(а)(2)(ii)(А)(1)

В спусковых канатах: шесть случайным образом распределенных оборванных проволок в одной свивке или три оборванных проволоки в одной пряди в одной свивке, где скрутка — это длина каната, при которой одна прядь совершает полный оборот вокруг каната.

1926.1413(а)(2)(ii)(А)(2)

В веревках, устойчивых к вращению: две произвольно распределенные оборванные проволоки на шести диаметрах каната или четыре произвольно распределенные оборванные проволоки на 30 диаметрах каната.

1926.1413(а)(2)(ii)(А)(3)

В подвесных или стоячих канатах: более двух оборванных проволок в одной свивке каната, расположенных в канате за концевыми соединениями, и/или более одной оборванной проволоки в свивке каната, расположенных на концевом соединении.

1926.1413(а)(2)(ii)(Б)

Уменьшение диаметра более чем на 5% от номинального диаметра.

1926.1413(а)(2)(iii)

Категория III . Очевидные недостатки в этой категории включают следующее:

1926.1413(а)(2)(iii)(А)

В устойчивом к вращению проволочном тросе, выступе сердечника или другом искривлении, указывающем на повреждение сердечника.

1926.1413(а)(2)(iii)(Б)

Предшествующий электрический контакт с линией электропередач.

1926.1413(а)(2)(iii)(С)

Оборванная нить.

1926.1413(а)(3)

Элементы критического обзора . Компетентное лицо должно обратить особое внимание на следующее:

1926.1413(а)(3)(я)

Проволочный канат, устойчивый к вращению, в эксплуатации.

1926.1413(а)(3)(ii)

Проволочный трос, используемый для стреловых и подъемных подъемников, особенно на обратных поворотах.

1926.1413(а)(3)(iii)

Проволочный трос в точках фланцев, точках пересечения и повторяющихся точках захвата на барабанах.

1926.1413(а)(3)(iv)

Проволочный трос на концевых концах или рядом с ними.

1926.1413(а)(3)(в)

Проволочный канат, контактирующий с седлами, уравнительными шкивами или другими шкивами, где движение каната ограничено.

1926.1413(а)(4)

Снятие с эксплуатации .

1926.1413(а)(4)(и)

При обнаружении недостатка в Категории I ( см. параграф (a)(2)(i) данного раздела) компетентное лицо должно немедленно определить, представляет ли этот недостаток угрозу безопасности. Если определено, что недостаток представляет собой угрозу безопасности, операции, связанные с использованием рассматриваемого стального каната, должны быть запрещены до тех пор, пока:

1926.1413(а)(4)(я)(А)

Трос заменен ( см. § 1926.1417), или

1926.1413(а)(4)(я)(Б)

Если дефект локализован, проблема устраняется путем разрыва троса надвое; неповрежденная часть может продолжать использоваться. Соединение отрезков стального каната путем сращивания запрещается. Если веревка укорачивается в соответствии с этим параграфом, работодатель должен убедиться, что на барабане все еще есть два витка проволоки, когда груз и/или стрела находятся в самом нижнем положении.

1926.1413(а)(4)(ii)

В случае выявления недостатков категории II ( см. параграф (a)(2)(ii) этого раздела) операции, связанные с использованием рассматриваемого троса, должны быть запрещены до:

1926.1413(а)(4)(ii)(А)

Работодатель соблюдает установленный изготовителем стального каната критерий вывода из эксплуатации или другой критерий, утвержденный изготовителем стального каната в письменной форме для данного конкретного стального каната ( см. § 1926.1417),

1926.1413(а)(4)(ii)(Б)

Трос заменен ( см. § 1926.1417), или

1926.1413(а)(4)(ii)(С)

Если дефект локализован, проблема устраняется путем разрыва троса надвое; неповрежденная часть может продолжать использоваться. Соединение отрезков стального каната путем сращивания запрещается. Если веревка укорачивается в соответствии с этим параграфом, работодатель должен убедиться, что на барабане все еще есть два витка проволоки, когда груз и/или стрела находятся в самом нижнем положении.

1926.1413(а)(4)(iii)

В случае выявления недостатка категории III операции, связанные с использованием рассматриваемого стального каната, должны быть запрещены до:

1926.1413(а)(4)(iii)(А)

Трос заменен ( см. § 1926.1417), или

1926. 1413(а)(4)(iii)(Б)

Если дефект (кроме контакта с линией электропередач) локализован, проблема устраняется путем разрыва троса надвое; неповрежденная часть может продолжать использоваться. Соединение отрезков стального каната путем сращивания запрещается. Запрещен также ремонт троса, соприкасавшегося с линией электропередач, находящейся под напряжением. Если веревка укорачивается в соответствии с этим параграфом, работодатель должен убедиться, что на барабане все еще есть два витка проволоки, когда груз и/или стрела находятся в самом нижнем положении.

1926.1413(а)(4)(iv)

В тех случаях, когда в соответствии с данным разделом требуется вывести из эксплуатации проволочный трос, либо оборудование (в целом), либо подъемник с этим проволочным тросом должны быть маркированы в соответствии с § 1926.1417(f)(1), пока трос не будет отремонтирован или заменен.

1926.1413(б)

Ежемесячный осмотр .

1926.1413(б)(1)

Каждый месяц должна проводиться проверка в соответствии с параграфом (a) (посменная проверка) данного раздела.

1926.1413(б)(2)

Проверка должна включать любые недостатки, которые квалифицированное лицо, проводящее ежегодную проверку, определяет в соответствии с параграфом (c)(3)(ii) настоящего раздела.

1926.1413(б)(3)

Проволочные тросы на оборудовании не должны использоваться до тех пор, пока проверка в соответствии с настоящим параграфом не покажет, что не требуется никаких корректирующих действий в соответствии с параграфом (а)(4) этого раздела.

1926.1413(б)(4)

Проверка должна быть задокументирована в соответствии с § 1926.1412(e)(3) (документация ежемесячной проверки).

1926.1413(с)

Годовой/всесторонний .

1926.1413(с)(1)

Не реже одного раза в 12 месяцев проволочные канаты, используемые на оборудовании, должны проверяться квалифицированным лицом в соответствии с параграфом (а) настоящего раздела (проверка смены).

1926.1413(с)(2)

Кроме того, не реже одного раза в 12 месяцев проволочные канаты, используемые на оборудовании, должны проверяться квалифицированным специалистом следующим образом:

1926. 1413(с)(2)(я)

Проверка должна проводиться на предмет недостатков типов, перечисленных в параграфе (а)(2) данного раздела.

1926.1413(с)(2)(ii)

Осмотр должен быть полным и тщательным, охватывая поверхность стальных канатов по всей длине, с особым вниманием ко всему следующему:

1926.1413(с)(2)(ii)(А)

Элементы критической проверки, перечисленные в пункте (a)(3) данного раздела.

1926.1413(с)(2)(ii)(В)

Те разделы, которые обычно скрываются при сменных и ежемесячных проверках.

1926.1413(с)(2)(ii)(С)

Проволочный канат, подверженный обратному изгибу.

1926.1413(с)(2)(ii)(D)

Проволочный канат, проходящий через шкивы.

1926.1413(с)(2)(iii)

Исключение: В случае, если проверка в соответствии с параграфом (c)(2) данного раздела невозможна из-за существующей установки и конфигурации оборудования (например, когда требуется вспомогательный кран) или из-за места условиях (таких как плотная городская застройка) такие проверки должны проводиться, как только это становится возможным, но не дольше, чем в течение дополнительных 6 месяцев для спусковых канатов и для стоячих канатов во время разборки.

1926.1413(с)(3)

При обнаружении недостатка квалифицированный специалист должен немедленно определить, представляет ли этот недостаток угрозу безопасности.

1926.1413(с)(3)(я)

Если установлено, что дефект представляет угрозу безопасности, операции, связанные с использованием рассматриваемого стального троса, должны быть запрещены до:

1926.1413(с)(3)(я)(А)

Трос заменен ( см. § 1926.1417), или

1926.1413(с)(3)(я)(Б)

Если дефект локализован, проблема устраняется путем разрыва троса надвое; неповрежденная часть может продолжать использоваться. Соединение отрезков стального каната путем сращивания запрещается. Если веревка укорачивается в соответствии с этим параграфом, работодатель должен убедиться, что на барабане все еще есть два витка проволоки, когда груз и/или стрела находятся в самом нижнем положении.

1926. 1413(с)(3)(ii)

Если квалифицированное лицо определяет, что недостаток, хотя и не представляющий в настоящее время угрозы безопасности, нуждается в контроле, работодатель должен обеспечить проверку недостатка в ходе ежемесячных проверок.

1926.1413(с)(4)

Проверка должна быть задокументирована в соответствии с § 1926.1412(f)(7) (документация ежегодной/всесторонней проверки).

1926.1413(г)

Запрещается использовать канатные смазки, препятствующие осмотру.

1926.1413 (е)

Все документы, подготовленные в соответствии с этим разделом, должны быть доступны в течение применимого срока хранения документов всем лицам, проводящим проверки в соответствии с этим разделом.
