Проводка для бани какой провод. Электропроводка в бане: выбор кабеля, схема и монтаж

Как правильно выбрать кабель для бани. Какие требования предъявляются к электропроводке в парилке. Как составить схему проводки в бане. Какие способы монтажа электропроводки существуют. Какие меры безопасности нужно соблюдать при проведении электричества в баню.

Основные требования к электропроводке в бане

При обустройстве электропроводки в бане необходимо учитывать ряд важных требований:

• В деревянной бане разводка должна выполняться открытым способом в кабель-каналах, гофре или металлических трубах.
• В бане из негорючих материалов допускается скрытая проводка.
• В парилке используется кабель с термостойкой изоляцией (например, РКГМ).
• Электрощит обязательно оснащается УЗО с током срабатывания не более 30 мА.
• Розетки и выключатели устанавливаются только в сухих помещениях.
• Класс защиты электрофурнитуры — не ниже IP44.
• Запрещено прокладывать проводку над печью.

Соблюдение этих требований обеспечит безопасную эксплуатацию электрооборудования в условиях повышенной влажности и температуры.

Выбор кабеля для электропроводки в бане

Правильный выбор кабеля — основа безопасной электропроводки в бане. Какие виды проводов подходят для разных помещений?

Для парилки

В парной используются термостойкие кабели:

• РКГМ — гибкий медный кабель с кремнийорганической изоляцией, выдерживает до 250°C
• ПВКВ — провод с медной жилой и изоляцией из кремнийорганической резины
• ПРКС — провод с медной жилой и термостойкой изоляцией

Для других помещений

В предбаннике, комнате отдыха и других помещениях применяются:

• ВВГнг — кабель с медными жилами и ПВХ изоляцией, не распространяющей горение
• NYM — кабель с медными жилами и ПВХ изоляцией повышенной гибкости

Важно! Нельзя использовать провода ПУНП — они могут стать причиной пожара.

Схема электропроводки в бане

Перед монтажом необходимо составить подробную схему электропроводки. На ней отображаются:

• Расположение распределительного щита
• Трассы прокладки кабелей
• Места установки розеток, выключателей, светильников
• Подключение электрооборудования (печи, вентиляции и пр.)

При проектировании учитывайте следующие моменты:

• Выключатели и распределительные коробки нельзя устанавливать в парной и моечной
• Расстояние от проводки до печи и дымохода — не менее 80 см
• Для мощных потребителей (бойлер, печь) предусмотрите отдельные линии

Грамотно составленная схема позволит избежать ошибок при монтаже и обеспечит удобную эксплуатацию.

Способы монтажа электропроводки в бане

Существует два основных способа монтажа проводки в бане:

Открытый монтаж

При открытом монтаже кабели прокладываются по поверхности стен и потолка. Преимущества:

• Простота монтажа
• Легкий доступ для ремонта и замены
• Хорошая вентиляция кабелей

Для защиты и эстетичного вида провода помещают в кабель-каналы или гофрированные трубы.

Скрытый монтаж

При скрытом монтаже кабели прокладываются под отделкой. Преимущества:

• Эстетичный внешний вид
• Защита проводки от механических повреждений

Скрытый монтаж допускается только в банях из негорючих материалов. В деревянных банях он запрещен.

Подключение и установка электрооборудования

После прокладки кабелей выполняется подключение и монтаж электрооборудования. Как правильно это сделать?

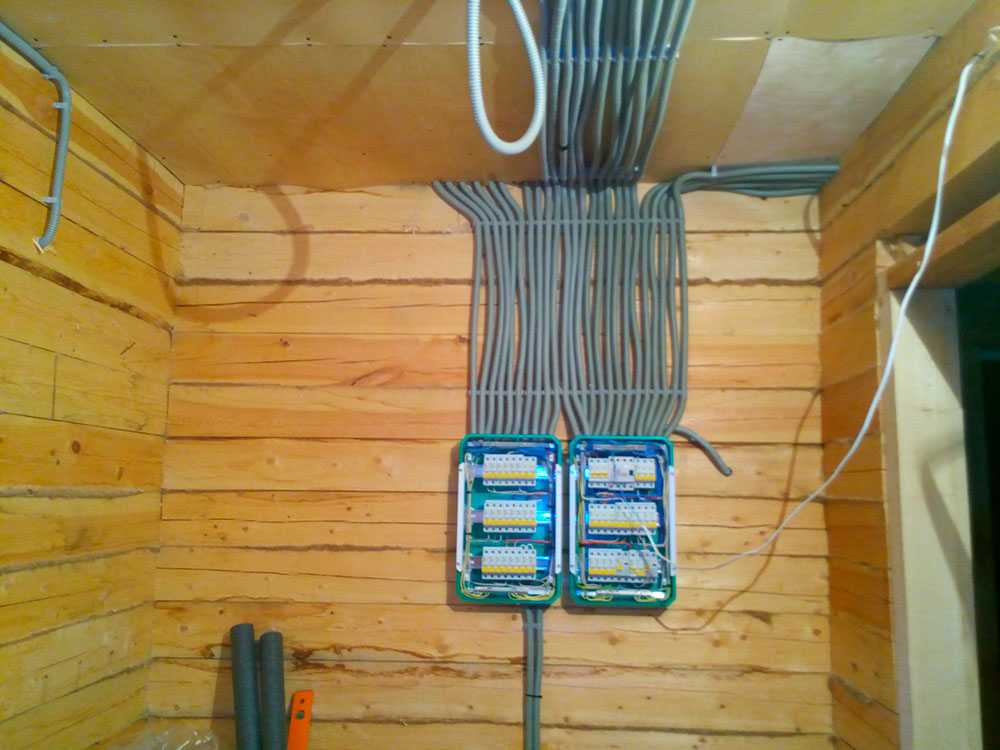

Установка электрощита

Электрощит устанавливается в сухом помещении с хорошей вентиляцией, обычно в предбаннике или комнате отдыха. Высота установки — 1,4-1,7 м от пола. В щите размещаются:

• Вводной автомат
• УЗО
• Автоматы для групповых линий

Монтаж розеток и выключателей

Розетки и выключатели устанавливаются только в сухих помещениях. Требования к ним:

• Степень защиты не ниже IP44
• Наличие защитных крышек
• Высота установки розеток — не менее 0,9 м от пола
• Расстояние от дверей — минимум 0,5 м

Подключение светильников

Для освещения бани используются влагозащищенные светильники со степенью защиты IP54 и выше. Особенности монтажа:

• В парной используются светильники на 12 В
• Трансформаторы размещаются в сухом помещении
• Корпус металлических светильников заземляется

Меры безопасности при монтаже электропроводки в бане

Чтобы обеспечить безопасную эксплуатацию электрооборудования в бане, соблюдайте следующие правила:

• Используйте только специальные влагостойкие и термостойкие кабели
• Обязательно заземлите все металлические части электрооборудования
• Установите УЗО с током утечки не более 30 мА
• Не прокладывайте кабели вблизи печи и дымохода
• Избегайте скруток проводов, используйте клеммные соединения
• Тщательно изолируйте все соединения
• Регулярно проверяйте состояние проводки и оборудования

При отсутствии опыта электромонтажных работ лучше доверить установку проводки профессионалам. Это обеспечит безопасность и долговечность электрической системы вашей бани.

Типичные ошибки при монтаже электропроводки в бане

При самостоятельном монтаже электропроводки в бане часто допускаются следующие ошибки:

• Использование обычных проводов вместо специальных влагостойких кабелей
• Прокладка проводки слишком близко к печи или трубам
• Установка обычных розеток и выключателей в помещениях с повышенной влажностью
• Отсутствие заземления металлических частей оборудования
• Применение скруток вместо клеммных соединений
• Неправильный выбор сечения проводов, приводящий к перегреву
• Отсутствие УЗО в системе электроснабжения бани

Как избежать этих ошибок? Внимательно изучите правила электромонтажа, используйте только качественные материалы, а при наличии сомнений обратитесь к профессиональным электрикам.

Электропроводка в Бане витым проводом

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Электропроводка в Бане витым проводом

Грамотно выстроенная баня – это удивительное место, где человек снимает стресс, отдыхает,  набирается сил и очищает организм, тем самым восстанавливая свое здоровье и дух.

Именно бани из дерево наиболее уязвимы при укладки электропроводке, так как дерево может легко возгореться. По этой причине в бане используется открытой монтаж электропроводке – чаще всего витым ретро проводом (безопасно и красиво). Такой вид монтажа заметно облегчит обслуживание всех коммуникаций в деревянном строении.



Подбирая витые ретро провода для открытого монтажа под старину электросети в бане, отдавайте свое предпочтение исключительно тем проводам, сердцевина которых выполнена из меди. Они способны пропускать гораздо больший ток, чем алюминиевые провода. К тому же медные провода в стиле ретро в шелковой оплетке менее подвержены механическим повреждениям при их изгибании.
Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной. Лучший ретро провод, с помощью которого может проводиться электропроводка в деревянной бани, это, по мнению опытных электриков – витой ретро кабель. Он медный, в специальной шелковой оболочке, которая не распространяет горение и выглядит довольно таки эстетично.



Для ретро проводки рассчитывается сечение проводов для каждой ветки электросети бани (до ретро розеток и старинных поворотных выключателей, реро ламп Эдисона, электрокамина, и  до кондиционера и т.д.). Если же говорить о средних значениях, то в большинстве случаев сечения в 4 кв.мм вполне хватает для подвода электричества к распределительному щиту в бане, а 2,5 кв.мм – для монтажа всех остальных цепей.



Схема ретро электропроводки в бане: главное – безопасность! К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. Благодаря тому, что большинство производителей ретро проводки изначально заботится о защите, ставить ее можно не опасаясь за безопасность в деревянной бане. Что касается ретро розеток и выключателей наружнего монтажа, то их корпус может  быть металлическими, керамическим, пластиковым. Устанавливать их желательно только на стенах не высоко, т.к. под потолок как раз и уходит весь жар, и температура там выше. Цена на ретро проводку в настоящее время доступная всем «банщикам», которые хотят приобрести  ретро электрику, и поэтому

купить ретро провод недорого вы можете в компании «Ретро Электро» по цене производителя.



С целью безопасности многие банщики электрики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и винтажным и необычным. Причем саму проводку к ней нужно делать специальным термостойким витым проводом .

В наше время баня без подключенного электричества, да еще что бы было и красиво, является неполноценным строением, в котором нельзя попариться в темное время суток и отдохнуть. Поэтому проведение электричества играет важную роль.

Сделайте свою Баню красивее и безопаснее с помощью декоративной витой проводки и ретро электрики!

Электропроводка в бане от А до Я

Содержание

Основные требования

Среди основных требований к проводке в бане выделяют:

• В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
• В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
• Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
• Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
• Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
• Запрещается вести электропроводку над печью.
• Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
• Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
• Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

• Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
• Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
• При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
• Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

• отвертками для электромонтажных работ;
• плоскогубцами и ножом;
• изолентой;
• строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
• дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

• перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
• материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
• шпатели.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

• Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
• Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
• Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
• В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Важно! Для организации внутренней электропроводки в банных помещениях не используются универсальные плоские провода (ПУНП), которые могут стать основной причиной возникновения пожароопасной ситуации.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв.  мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Важно! Волнообразная укладка кабеля в траншею позволит предотвратить его механические повреждения в результате подвижек почвы или усадки здания.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров.

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
3. Между изоляторами натягивается металлический трос.
4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

1. Монтаж электрического щитка;
2. Разводка проводки в бане от щитка;
3. Установка осветительных приборов и их подключение к проводке;
4. Установка розеток и их подключение к проводке;
5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

• Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
• Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

1. Исходящая от щитка разводка должна быть цельной;
2. Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
3. Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
4. Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
5. Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
6. Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
7. Ни в коем случае нельзя размещать провода около печи или над ней;
8. Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

1. Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения. Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры.
2. Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы. Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Меры предосторожности при выполнении проводки

1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
7. В щитке рекомендуется обозначить все элементы маркером.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Заключение

Электропроводка в бане является потенциальным очагом повышенной опасности. Потому при выполнении монтажных работ необходимо учитывать множество тонкостей и нюансов. Если пользователь не обладает необходимыми познаниями, ему стоит проконсультироваться со специалистами или прибегнуть к их помощи.

Наглядно о подключении электропроводки в бане

Источники

• https://samelectrik.ru/montazh-elektroprovodki-v-bane. html
• https://www.asutpp.ru/provodka-v-bane.html
• https://2proraba.com/elektrika/elektroprovodka-v-bane-svoimi-rukami-poshagovaya-instrukciya.html
• https://SdelatBanyu.ru/otdelka-i-interer/provodka-v-bane.html
• https://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html
• https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-bane-svoimi-rukami.html
• https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-bane

Замена электропроводки в ванной | Главная Путеводители

Автор Jerry Walch

Ванные комнаты — одна из двух наиболее часто переделываемых комнат и одна из двух самых дорогих комнат для переделки. В случае с ванными комнатами электрика является одной из наименее дорогих частей реконструкции. Замена электропроводки в ванной комнате может быть простой или сложной в зависимости от того, заменяется ли отделка стен и потолка. Перемонтировать с открытым каркасом совсем несложно; рыболовная проволока через готовые стены и потолки может быть сложной задачей.

Разрешения и проверки

1. Домовладелец-резидент должен получить разрешение на электромонтаж в строительном управлении. Процедура подачи заявки немного различается от места к месту, поэтому позвоните в правоохранительные органы, чтобы узнать, как именно подать заявку. Некоторые сообщества позволят вам делать все онлайн, в то время как другие потребуют, чтобы вы подали заявку лично. Для электрического проекта такого размера и сложности минимальной информацией, которую вам нужно будет приложить к своей заявке, будет эскиз, показывающий, как должна быть установлена ​​​​проводка, и список материалов и устройств, которые вы будете использовать. В то же время, когда вы подаете заявку на разрешение, вы примете меры для проведения необходимых проверок вашей работы.

Проводка розеток

1. Вся проводка розеток в ванных комнатах должна быть защищена GFCI — прерывателем цепи замыкания на землю. GFCI защищают людей от поражения электрическим током токами замыкания на землю, от которых не защищают обычные автоматические выключатели или предохранители. При установке проводки розетки GFCI можно выбрать один из двух вариантов. Первый способ предполагает установку автоматических выключателей GFCI в сервисной панели. Второй вариант заключается в использовании комбинированного устройства розетки GFCI вместо стандартных розеток. Если вы прокладываете новую проводку вплоть до сервисной панели, автоматический выключатель GFCI — лучший выбор; в противном случае используйте комбинированное устройство.

Освещение, тепловентилятор и вытяжной вентилятор

1. Все осветительные приборы и комбинированные световые/тепловые/вытяжные вентиляторы должны быть по возможности подключены к отдельной ответвленной цепи. Кодекс разрешает их подключение к розетке, но это не рекомендуется. Вся электропроводка санузла должна быть 12/2 с заземляющим кабелем в неметаллической оболочке и защищена 20-амперными выключателями.

Светильники для душа

1. Установка светильников в душевых или ваннах становится все более популярной, но светильники должны быть разработаны и одобрены UL для таких применений. Светильники, установленные в этих местах или в месте, непосредственно примыкающем к душевой кабине или ванне, должны быть рассчитаны на использование во влажных помещениях.

Список литературы

• . , штат Колорадо, Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Семейный мастер на все руки», «Популярная наука», «Популярная механика», «Хэнди» и других изданиях. Вальх проработал 40 лет в сфере электротехники и имеет степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина Джуниор.

  Как подключить вентилятор и свет к одному выключателю в ванной комнате (руководство из 8 шагов)

  Прежде чем приступать к любому электрическому проекту, важно хорошо понимать, как работает электрическая система вашего дома. Если выяснится, что вы действительно не знаете, как что-то сделать, обязательно остановитесь и позвоните местному электрику, чтобы он пришел и помог вам. Электрическая безопасность должна быть главным приоритетом!

  Продолжайте читать, чтобы узнать 8 шагов по подключению вентилятора в ванной с подсветкой на одном выключателе!

  Что нужно знать о соединении электропроводки вентилятора и светильника в ванной комнате

  Если вы устанавливаете новый светильник, в котором есть вентилятор и светильник, это будет довольно простой проект, потому что ваша проводка находится там, где она должна быть. уже.

  Если вы комбинируете отдельный вентилятор и отдельный свет, которым хотите управлять с помощью одного выключателя, вам понадобится кусок провода, проложенный между ними, чтобы соединить их вместе. В вентиляторе ванной комнаты и двойном выключателе света будет отсутствовать эта «перемычка», позволяющая использовать один выключатель.

  Если вы снимаете переключатель, по возможности лучше удалить всю проводку, которая идет с ним. Обязательно следите за тем, какой провод будет использоваться повторно.

  Читайте также >> Как подключить вентилятор и свет к отдельным выключателям?

  Необходимые расходные материалы и инструменты

  • Измеритель напряжения — Используется для проверки отключения питания
  • Отвертка — Используется для установки крышек и заделки проводов0056  – Используется для снятия изоляции с отдельных проводов
  • Универсальный нож  – Используется для снятия внешней оболочки
  • Изолента  – Используется для обертывания розетки вокруг винтов в качестве дополнительного уровня безопасности
  • Косички — Используется для подключения нескольких проводов к одной точке подключения
  • Гайки для проводов — Используются для связывания нескольких проводов вместе

  8 шагов для подключения вентилятора и светильника в ванной к одному выключателю

  1. Ознакомление с приборами
  2. Проверка проводки
  3. Выключение питания
  4. Установка дополнительной проводки
  5. Проволока Вентилятор для ванной с освещением
  6. Проволока комбинированного вентилятора и выключателя освещения

  Проверка проводки Включение питания

  Шаг 1.

  Знакомство с приборами

  Прочтите руководство по установке, чтобы ознакомиться с вентилятором для ванной комнаты, прежде чем приступить к проекту.

  Это скажет вам, как каждый прибор должен быть подключен и какого цвета ваши горячие провода. Это особенно важно, когда речь идет о подключении вентилятора и света к одному выключателю. Я приглашаю вас прочитать наше подробное руководство по определению цвета проводов здесь.

  Шаг 2. Проверка проводки

  Проверьте проводку вентилятора в ванной, чтобы не перепутать ее.

  Не касаясь оголенного провода, проверьте, какой провод идет от выключателя к светильнику или вентилятору, а какой провод является основным проводом питания.

  Читайте также >> Каковы лучшие комбинации вентилятора и светильника для ванной комнаты?

  Шаг 3. Отключите питание

  Отключите питание на выключателе, чтобы вас не ударило током.

  Прежде чем прикасаться к оголенным проводам, лучше всего убедиться, что питание отключено с помощью вольтметра. Прикоснитесь одним щупом к черному проводу на выключателе, а затем прикоснитесь другим к проводу заземления. Счетчик должен показывать 0 вольт.

  Сделайте это для обоих коммутаторов, если вы удаляете существующий коммутатор.

  Шаг 4. Установка дополнительной проводки

  Установите провод между осветительной арматурой и вентилятором, если они являются отдельными блоками.

  Это позволит вам соединить их вместе, чтобы ими можно было управлять с одного переключателя. Узнайте, как сделать перемычку с помощью этого полезного руководства от Dummies.com.

  Шаг 5. Подключение вентилятора для ванны с подсветкой

  Если у вас есть комбинация вентилятора и лампы:

  Возьмите провод накаливания от вентилятора, провод накаливания от светильника и соедините их вместе с подходящим проводом накала. от переключателя. Все нейтрали будут соединены вместе, и то же самое с заземляющими проводами.

  Если у вас есть отдельный вентилятор и лампа:

  Подключите вентилятор и лампу с помощью установленной перемычки. Провод, идущий от выключателя, соединится с горячим проводом прибора и горячим проводом от перемычки. Затем на другом приспособлении горячий от перемычки и горячий от приспособления будут связаны вместе проволочной гайкой.

  Нейтрали будут связаны между собой проволочной гайкой, и то же самое произойдет со всеми заземлениями.

  Читайте также >> Почему 3-позиционный переключатель работает только тогда, когда другой включен?

  Шаг 6. Подключение вентилятора и выключателя освещения в ванной

  Если у вас только один выключатель:

  Подсоедините провода к выключателю.

  Если раньше у вас был только один выключатель, это так же просто, как взять горячий провод, идущий от приспособлений, и прицепить его к одному из латунных винтов на выключателе. На другой латунный винт уже должен быть надет горячий провод, который подает питание на выключатель.

  Если вы исключили один переключатель:

  Проводка такая же, если у вас был только один переключатель для запуска.

  Разница в том, что вам нужно убедиться, что вы подключаете правильный провод обратно.

  Рекомендуется по возможности удалить всю проводку, которой вы больше не пользуетесь. Если нет, вам нужно будет замотать концы провода изолентой и наклеить на него этикетку с указанием, для чего он нужен, а затем спрятать его в задней части коробки.

  Шаг 7. Проверка проводки и установка крышек

  Осмотрите проводку и клеммы перед тем, как все застегнуть.

  Убедитесь, что все закреплено там, где должно быть; винты на переключателях туго затянуты, а гайки надежно накручены на ВСЕ провода.

  Возьмите изоляционную ленту и обмотайте корпус переключателя, чтобы предотвратить случайное замыкание или поражение электрическим током.

  После завершения установите все крышки на место.

  Читайте также >> Как подключить генератор к дому без автоматического переключателя?

  Шаг 8. Включите питание

  Включите питание на выключателе, как только все будет замкнуто.
