Что такое проходные конденсаторы. Как устроены проходные конденсаторы. Какие бывают типы проходных конденсаторов. Где применяются проходные конденсаторы в электронике. Какие преимущества имеют проходные конденсаторы перед обычными.
Что представляют собой проходные конденсаторы
Проходные конденсаторы — это специальный тип конденсаторов, предназначенный для фильтрации высокочастотных помех в электрических цепях. Главное отличие проходных конденсаторов от обычных заключается в их конструкции:
- Имеют три вывода вместо двух
- Центральный вывод проходит сквозь диэлектрик конденсатора
- Внешняя обкладка соединена с корпусом конденсатора
Такая конструкция обеспечивает очень низкую индуктивность и позволяет эффективно шунтировать высокочастотные сигналы на корпус устройства.
Принцип работы проходных конденсаторов
Принцип работы проходного конденсатора основан на его геометрии:
- Центральный проводник выступает в роли одной обкладки конденсатора
- Металлизированное покрытие на диэлектрике образует вторую обкладку
- Корпус конденсатора соединен со второй обкладкой
При прохождении тока через центральный проводник, высокочастотная составляющая сигнала шунтируется на корпус через емкость между обкладками. Низкочастотный сигнал и постоянный ток проходят через конденсатор практически без изменений.
Основные типы проходных конденсаторов
Существует несколько основных типов проходных конденсаторов:
Керамические проходные конденсаторы
Наиболее распространенный тип. Имеют керамический диэлектрик и металлизированные обкладки. Отличаются компактностью и широким диапазоном емкостей.
Пленочные проходные конденсаторы
Используют в качестве диэлектрика полимерную пленку. Обладают высокой надежностью и стабильностью параметров. Применяются в силовой электронике.
Стеклянные проходные конденсаторы
Имеют стеклянный диэлектрик. Отличаются высокой температурной стабильностью. Используются в прецизионных измерительных приборах.Конструктивные особенности проходных конденсаторов
По конструктивному исполнению проходные конденсаторы делятся на несколько типов:
Дисковые проходные конденсаторы
Имеют форму диска с центральным отверстием для проводника. Монтируются в отверстие на корпусе устройства. Обеспечивают хорошее экранирование.
Трубчатые проходные конденсаторы
Выполнены в виде керамической трубки с металлизированными обкладками. Центральный проводник проходит через трубку. Отличаются компактностью.
Проходные конденсаторы для поверхностного монтажа
Миниатюрные компоненты в SMD корпусах. Монтируются на печатную плату. Применяются в компактной электронике.
Области применения проходных конденсаторов
Проходные конденсаторы широко используются в различных областях электроники:
- Фильтрация помех в источниках питания
- Подавление электромагнитных помех в цифровых устройствах
- Фильтрация в измерительном оборудовании
- Защита от помех в автомобильной электронике
Их применение позволяет значительно улучшить электромагнитную совместимость устройств и повысить помехозащищенность электронных схем.
Преимущества проходных конденсаторов
По сравнению с обычными конденсаторами, проходные имеют ряд важных преимуществ:
- Очень низкая собственная индуктивность
- Высокая эффективность фильтрации на ВЧ
- Возможность установки непосредственно на корпус устройства
- Хорошее экранирование от внешних помех
- Широкий диапазон рабочих частот
Эти особенности делают проходные конденсаторы незаменимыми во многих современных электронных устройствах.
Как выбрать проходной конденсатор
При выборе проходного конденсатора следует учитывать несколько ключевых параметров:
- Емкость — определяет эффективность фильтрации
- Рабочее напряжение — должно соответствовать схеме
- Максимальный ток — зависит от мощности устройства
- Диапазон рабочих частот — выбирается под конкретное применение
- Тип диэлектрика — влияет на стабильность параметров
Правильный выбор проходного конденсатора позволит обеспечить эффективное подавление помех в вашем устройстве.
Сопротивление изоляции 1000 мОм Диапазон рабочих температур -55…+125°С Проходные чип конденсаторы серии NFM применяются для фильтрации питания высокочастотных узлов и снижения влияния их работы на остальную часть электронной схемы (развязка по питанию).  Для электромагнитного экранирования ВЧ и СВЧ устройств поставляются экраны для печатных плат./ Технические характеристики проходных конденсаторов Murata NFM18C Series (0603 Size) Технические характеристики проходных конденсаторов Murata NFM21C Series (0805 Size) Производитель — MURATA. | Корзина Корзина пуста
Новые поступления Кнопка с фиксацией PB80L SMD Суперконденсатор HS230F Кварцевые резонаторы 3225 Катушки индуктивности HE0640 EMI LC фильтр NFL21SP206X1C7D Murata Кнопка тактовая DTSMW-66N Diptronics Датчик магнитного поля на эффекте Холла в SOT23 Самовосстанавливающиеся предохранители на ток 0. Все поступления |
pdf,
.xls
pdf,
.xls
75А и 1A в типоразмере 0805Высокочастотные конденсаторы.
К высокочастотным конденсаторам относятся :
-слюдяные;
-керамические;
-стеклокерамические;
-стеклянные.
Слюдяные конденсаторы (К31, К32, КСГ, КСО, СГМ).. Диэлектрик слюда, для обкладок применяют алюминиевую, свинцовую или медную фольгу. Имеют пакетную конструкцию.
Достоинство:
малые потери, малое изменение емкости
от температуры и времени, удобство для
массового производства и невысокая
стоимость.
Недостатоки: низкая удельная емкость и уменьшение сопротивления изоляции при длительной работе под напряжением.
Керамические конденсаторы (К10, К15, КЛГ, КЛС, КД, КТ, КО, КТП и др.). Имеют пакетную, дисковую, трубчатую или литую секционированную конструкции..
Характеризуются малыми потерями, имеют большой выбор значений ТКЕ
Применяются в высокочастотных устройствах, с термокомпенсацией, с фиксированной настройкой контура на высокой частоте. В низкочастотных узлах ЭА: шунтирующие, блокирующие и фильтрующие цепи, связь междукаскадами на низкой частоте.
Для
защиты
от помех, которые могут проникнуть в
прибор через цепи питания и наоборот,
а также для различных блокировок
используют так называемые проходные
и опорные конденсаторы.
Проходной конденсатор имеет три вывода,
два из
которых представляют собой сплошной
токонесущий стержень, проходящий через
корпус конденсатора.
К этому стержню
присоединена одна из обкладокконденсатора.
Третьим выводом является металлический
корпус ,с которым соединена
вторая обкладка. Корпус проходного
конденсатора закрепляют непосредственно
на шасси или экране, а токоподводящий
провод (цепь питания) припаивают
к его среднему выводу. Благодаря такой
конструкции токи высокой
частоты замыкаются на шасси или экран
устройства, в то время как постоянные
токи проходят беспрепятственно. На
высоких частотах применяют керамические
проходные конденсаторы, в которых роль
одной из обкладок играет
сам центральный проводник, а другой —
слой металлизации, нанесенный на
керамическую трубку. Эти особенности
конструкции отражает и условно
графическое обозначение проходного
конденсатора . Наружную обкладку
обозначают либо в виде короткой дуги ,
либо в виде одного или
двух отрезков прямых линий с выводами
от середины. Последнее обозначение
используют при изображении проходного
конденсатора в стенке экрана.
С
той же целью,
что и проходные, применяют опорные
конденсаторы.
Опорные
конденсаторы
это конденсаторы, одним из выводов
которых является опорная металлическая
пластина с резьбовым креплением.
Стеклянные, стеклокерамические, стеклоэмалевые конденсаторы (К21, К22, К23) имеют малые потери, высокое значение сопротивления изоляции, высокую стабильность емкости во времени.
Изучить основные параметры конденсаторов, ряды номинальных емкостей и напряжений, систему обозначений конденсаторов.
Ознакомиться с системой маркировки малогабаритных конденсаторов.
Ознакомиться с вариантами конструкций конденсаторов постоянной и переменной емкости.
Согласно заданному варианту:
4.1. определить тип и основные параметры заданных конденсаторов (привести полное обозначение конденсаторов в конструкторской документации).
С помощью приложения 1 и справочной литературы описать особенности каждого типа конденсаторов и область применения.
Определить для каждого конденсатора рабочее напряжение, для керамических — предельную величину действующего напряжения переменного тока, обеспечивающего при частотах f=1 кГц; 1 МГц гарантию от перегрева конденсатора.
Изучить конструкции и привести эскизы конструкций предложенных вам типов конденсаторов.
Проходные конденсаторы, технология и применение
В этом посте представлен обзор технологий, типов и некоторых типичных применений проходных конденсаторов.
Геометрия конденсатора Одним из факторов, в значительной степени определяющих рабочие характеристики конденсатора, является его геометрия. Геометрия типичного проходного конденсатора отличается от геометрии обычных конденсаторов. Именно это конструктивное отличие дает им исключительно хорошие характеристики вносимых потерь. Низкие вносимые потери обусловлены конструкцией, обеспечивающей нулевую остаточную индуктивность на клемме заземления.
Токоведущий провод проходного конденсатора соединен с электродом, проходящим через центр компонента. Второй электрод контактирует с его корпусом. Эта концентрическая геометрия отвечает за их выдающиеся рабочие характеристики. Особые размеры этих компонентов также помогают обеспечить превосходную производительность как на низких, так и на высоких частотах.
В приложениях фильтрации шунтирующая индуктивность может значительно снизить эффективность фильтрации компонента. Последовательная индуктивность в проходных конденсаторах обеспечивает выдающиеся характеристики этих компонентов на высоких частотах. Кроме того, геометрия проходных конденсаторов повышает их устойчивость к нежелательным эффектам сквозного тока. Их высокая устойчивость к этим эффектам делает их одним из самых надежных решений для высокочастотной и сильноточной фильтрации.
Наиболее распространенными конструкциями проходных конденсаторов являются дисковые и трубчатые проходные конденсаторы. Эти две конструкции имеют немного разные рабочие характеристики, и важно учитывать эти различия при выборе компонента для вашей электронной схемы.
Припайка конденсатора к печатной плате может повлиять на рабочие характеристики компонента. Использование альтернативных методов крепления конденсаторов к печатным платам помогает устранить тепловые нагрузки, связанные с пайкой. Это приводит к лучшим характеристикам вносимых потерь и сопротивления изоляции. Многие производители проходных конденсаторов все шире внедряют бесприпойные контактные технологии для улучшения рабочих характеристик своей продукции. Проходные конденсаторы без припоя обычно компактны и просты в установке.
Трубчатые керамические проходные конденсаторы Трубчатые проходные керамические конденсаторы широко используются для высокочастотной фильтрации. Для этих конденсаторов индуктивность находится в последовательном плече фильтра. Благодаря цилиндрической конструкции вносимые потери этих конденсаторов одинаковы в широком диапазоне температур. По сравнению с другими конденсаторами с обмоткой уникальная структура этих компонентов обеспечивает впечатляюще низкую индуктивность.
Внутренняя структура керамических трубчатых проходных конденсаторов варьируется в зависимости от требуемых рабочих характеристик и областей применения, для которых они предназначены. Твердотельные проходные конденсаторы обычно используются для недорогих приложений. Эти компоненты не имеют внутренних электродов.
Для некоторых приложений фильтрации требуются конденсаторы с высоким отношением емкости к объему. Многослойные трубчатые проходные конденсаторы имеют высокое отношение емкости к объему, что делает их подходящим выбором для приложений с фильтрацией низких частот. Эти компоненты также широко используются в цепях с высоким импедансом источника. В дополнение к обычным конструкциям многие производители конденсаторов производят специальные трубчатые компоненты по запросу.
Дисковые проходные конденсаторы Дисковые проходные конденсаторы широко используются в производстве фильтров электромагнитных помех. Эти компоненты выпускаются в различных конструкциях и с широким диапазоном номинальных значений емкости, чтобы соответствовать разнообразным требованиям современных приложений.
Кроме того, большинство этих компонентов имеют компактные размеры и обладают впечатляющей диэлектрической прочностью.
По сравнению с обычными конденсаторами специальная конструкция керамических дисковых проходных конденсаторов обеспечивает низкую индуктивность. Их круговая геометрия обеспечивает низкий импеданс, поскольку есть несколько путей к земле. Впечатляющие рабочие характеристики этих компонентов делают их подходящим выбором для высокочастотных приложений. Эти проходные конденсаторы в основном используются для фильтрации и обхода.
Проходные конденсаторы из пластиковой пленки Металлизированные проходные пленочные конденсаторы обычно используются в устройствах, требующих высокой надежности компонентов. В этих конденсаторах используется технология изготовления металлизированной пластиковой пленки для обеспечения требуемой высокой надежности. Как и обычные металлизированные пленочные конденсаторы, эти проходные конденсаторы обладают свойствами самовосстановления.
Помимо высокой надежности, эти компоненты также обладают впечатляющими характеристиками на высоких частотах.
Как и керамические проходные конденсаторы, эти компоненты не имеют свинцовой индуктивности. Это означает, что, в отличие от обычных конденсаторов, они не имеют большого резонанса. Более того, емкость на единицу объема этих компонентов впечатляюще высока.
Стоимость компонента является одним из основных факторов, которые разработчики электроники учитывают при выборе конденсатора для конкретного применения. Пленочные проходные конденсаторы являются экономически эффективным решением, что делает их популярным выбором для многих приложений. Проходные конденсаторы из пластиковой пленки доступны в широком диапазоне номиналов и комбинаций емкости и напряжения.
Нагрев может значительно сократить срок службы и надежность пленочных конденсаторов. Большинство производителей пленочных проходных конденсаторов производят компоненты без пайки, чтобы исключить негативные последствия пайки.
Проходные конденсаторы из пластиковой пленки подходят для широкого спектра применений фильтрации, и они являются обычными элементами электронных схем для базовых станций, серверов и коммутаторов.
Проходные фильтры SMD — это простой способ добиться широкополосного снижения электромагнитных помех в небольшом корпусе SMD. Проходные фильтры SMD могут помочь снизить стоимость конструкции за счет отказа от некоторых типов фильтров L/C, повысить надежность системы и сэкономить ценную площадь печатной платы. Проходные фильтры SMD предлагаются как в одноэлементных корпусах 0805, 1206, так и в четырехэлементных корпусах 1206. Уникальная конструкция проходного конденсатора обеспечивает низкую параллельную индуктивность и превосходную способность развязки для всех сред с высоким значением di/dt, а также обеспечивает значительное снижение шума в цифровых схемы
Доступны различные типы, оптимизированные для конкретных приложений, например, сильноточные проходные конденсаторы, предназначенные для работы с большими токами в диапазоне емкости до 100 000 пФ и номинального тока до 5 А.
Проходные фильтры W2H могут заменить некоторые дискретные сети фильтров L/C в миниатюрной конструкции SMD.
Стандартные конденсаторы не подходят для фильтрации, так как они создают высокое полное сопротивление. Этот импеданс, обычно в виде шунтирующей индуктивности, является нежелательным и может существенно повлиять на работу схемы фильтрации. Для сравнения, проходные конденсаторы не имеют этой нежелательной индуктивности в шунтирующей ветви фильтра. Индуктивность этих компонентов находится в последовательной ветви.
Проходные конденсаторы обычно используются в современных линиях питания переменного/постоянного тока для подавления вредных помех. Они также широко используются в электронных схемах базовых станций, телефонных станций, экранированных помещений, источников питания и так далее.
Проходные ВЧ-конденсаторы в основном используются в приложениях большой мощности, таких как оборудование для диэлектрического и индукционного нагрева, генераторы плазмы и передатчики радиовещания.
Они также широко используются для согласования настроенных цепей высокой мощности, обхода и соединения радиочастотных цепей и цепей связи антенн.
Проходные конденсаторы SMT подходят для широкого спектра применений, включая следующие: силовая развязка в цепях усилителя, высокочастотная развязка в линиях электропередач, фильтрация в цепях цифрового и ВЧ-интерфейса, формирование напряжения в цепях ВЧ-усиления и высокочастотная развязка в данные, часы и линии управления.
Заключение Проходные конденсаторы представляют собой особый тип конденсаторов, специально разработанных для удовлетворения требований к характеристикам фильтрующих цепей. Типичный проходной конденсатор состоит из электрода, проходящего через центр заземленного корпуса. Эта специальная конфигурация устраняет индуктивность выводов, что повышает эффективность фильтрации. Помимо фильтрации, проходные конденсаторы также широко используются в качестве обходных компонентов в цепях. Проходные конденсаторы используются в широком спектре цепей, включая схемы подавления электромагнитных и радиопомех, силовые преобразователи и источники питания.
Что такое проходной конденсатор/фильтр? — Джотрин Электроникс
Проходной конденсатор
Емкостные эквивалентные схемы
Проходной конденсатор представляет собой керамическую трубку, покрытую металлическим слоем, образующую два полюса внутри и снаружи. Он называется проходным конденсатором, потому что фарфоровая трубка пуста.
Это разновидность конденсатора с тремя выводами, но по сравнению с обычным конденсатором с тремя выводами он имеет меньшую индуктивность заземления и почти не имеет индуктивности выводов, поскольку он установлен непосредственно на металлической панели. Кроме того, входные и выходные клеммы металлической пластины изолированы, что устраняет высокочастотную связь.
Эти две особенности определяют, что проходной конденсатор имеет фильтрующий эффект, близкий к идеальному конденсатору. Таким образом, это идеальное устройство для фильтрации помех.
Проходной конденсатор (проходной фильтр, фильтр нижних частот, фильтр электромагнитных помех) представляет собой тип конденсатора, известный как фильтр электромагнитных помех, представляет собой новый тип компонента, который продвигается и применяется в последние годы. .
Проходной конденсатор
Проходной конденсатор может эффективно подавлять шум сети, улучшать помехоустойчивость электронного оборудования и надежность системы и может широко использоваться в электронных измерительных приборах, оборудовании компьютерных залов, импульсных источниках питания, измерениях, системах управления и т. д. поля.
Классификация проходных конденсаторов Тип C Тип C представляет собой устройство с низкой самоиндукцией, позволяющее избежать помех от высоких частот на землю, низкая стоимость, подходит для применения в источниках с высоким импедансом и высокой нагрузкой.
Тип L представляет собой проходной конденсатор с индуктивными и емкостными элементами, обычно используемый в цепях с источниками с низким импедансом и нагрузками с высоким импедансом, и наоборот. Примечание. Катушка индуктивности должна быть ориентирована на источник с низким импедансом.
Фильтры типа Pi состоят из двух емкостных элементов и индуктивного элемента между двумя емкостными элементами и имеют низкий импеданс как по отношению к источнику импеданса, так и к нагрузке. Фильтры Pi-типа обеспечивают лучшую эффективность фильтрации высоких частот, чем структуры C-типа и L-типа.
Перекрестные конденсаторы и различные фильтры в основном используются для фильтрации сигналов, линий передачи данных, линий электропередач переменного тока, телекоммуникационного оборудования, микроволновых фильтров, промышленных управляющих машин и сборок составных фильтров.
Например, он эффективен для подавления шума на высокоскоростной шине данных ЦП компьютера и полезен для подавления помех на передатчике.
Проходной конденсатор под пайку Проходные конденсаторы под пайку идеально подходят для установки в ограниченном пространстве.
Особенности
Небольшой размер: эффективное использование пространства.
Номинальное напряжение: до 1000 В постоянного тока.
Высокотемпературная конструкция: предотвращает обратный поток во время установки.
Сертификация: Доступны фильтры для сертификации MIL-F-15733 QPL и MIL-C-11015 (CK99).
Конструкция схемы: схемы С-типа, Пи-типа, L-типа.
Применение
В основном для фильтрации сигналов, линий передачи данных и линий электропередач переменного тока.
Телекоммуникационное оборудование, передающее оборудование, микроволновые фильтры, промышленные управляющие машины, составные схемные фильтры в сборе.
Проходные конденсаторы с смоляным уплотнением с резьбовым соединением могут быть легко установлены в сквозное отверстие с помощью прилагаемых гаек и шайб и герметизированы смолой на обоих концах прочного корпуса для обеспечить хорошую защиту окружающей среды.
Характеристики
Напряжение: до 2500 В постоянного тока/240 В переменного тока.
Сертификация: Доступны продукты, сертифицированные по стандарту MIL-F-15733.
Конструкция схемы: C-тип, L-тип, Pi-тип.
Применение
В основном используется для фильтрации сигналов, линий передачи данных и линий питания постоянного тока.
Миниатюрное экструзионное крепление или винтовое крепление идеально подходят для применений, где пайка нежелательна, подходит для микроволновых и других высокочастотных применений.
Характеристики
Применение
Сильноточные импульсные источники питания, системы зарядки постоянным током.
Высоковольтные блоки питания и прочная конструкция с болтовым креплением для легкой установки.
Высокоэффективные проходные конденсаторы со стеклянным корпусом.Герметичное стекло с превосходными характеристиками фильтрации электромагнитных помех; лучший выбор для тех, кому требуется высоконадежная фильтрация в суровых условиях.
Доступные для высокоэффективной фильтрации электромагнитных помех в широком диапазоне частот от 10 кГц до >10 ГГц, серия со герметичным стеклом обладает высокой устойчивостью к влаге, коррозии и другим неблагоприятным воздействиям окружающей среды, которые могут встречаться в военных приложениях.
Характеристики
Оптимизированная конструкция: различные размеры и формы, схемы C, L и Pi на выбор, варианты цепей Pi, T и TT мгновенного подавления.
Надежность: Изготовлено в соответствии со стандартами MIL-F-15733 и MIL-F-28861, соответствует требованиям QPL.
На основе MIL-F-28861, уровень «S» для космических приложений.
Соответствует стандартам MIL-F-15733 и MIL-F-28861.
Диапазон вносимых потерь 0,01 МГц–10 ГГц.
Емкостные и температурные характеристики: 1пФ-1мкФ; NPO, X7R, Z5U и т. д.
Диапазон температур: -55℃-+125℃; -40℃-+85℃.
Значение напряжения: 400 В постоянного тока 240 В переменного тока при 400 Гц.
Ток: 30А.
Применение
Источники питания, сигнальные линии, устройства запуска ракет, самолеты, военная связь, медицинское оборудование и многосегментная фильтрация.
Фильтрация Чем выше частота напряжения или тока, тем выше вероятность генерации излучения. Обычно мы меняем печатную плату и добавляем необходимое магнитное кольцо для этой ситуации.
И в дополнение к этому подходу существуют фильтры для уменьшения излучения, вызванного помехами; иногда добавляйте соответствующий фильтр, чтобы высокочастотный интерференционный сигнал мог сильно затухать.
В обычных фильтрах помех эффективный диапазон частот фильтрации от нескольких кГц до десятков МГц, а в фильтрах радиочастотных помех эффективный диапазон частот фильтрации от нескольких кГц до ГГц и более.
Обычные конденсаторы не идеальны и не могут эффективно отфильтровывать высокочастотный шум, что связано с.
Емкостной резонанс вызван индуктивностью выводов конденсатора, которая создает большое сопротивление высокочастотному сигналу и ослабляет эффект обхода высокочастотного сигнала.
Паразитная емкость между выводами делает высокочастотный сигнал связанным, что снижает эффект фильтрации.
Как отфильтровать конденсатор с сердечником? Проходной конденсатор в качестве шунтирующего конденсатора может сделать эффект высокочастотной фильтрации очень хорошим.
Это связано с тем, что проходной конденсатор имеет очень маленькую паразитную индуктивность и очень низкий импеданс байпаса, а также устраняет высокочастотную связь между входом и выходом благодаря методу монтажа с изоляцией.
Проходные конденсаторы могут образовывать различные ВЧ-фильтры для высокочастотных приложений, которые мы также называем «проходными фильтрами». Из-за соосности проходного конденсатора трубчатого типа значительный собственный резонанс не возникает даже на частоте 10 ГГц.
Диэлектрик проходного конденсатора керамический, емкость керамического конденсатора изменяется в зависимости от температуры окружающей среды. Это изменение производительности влияет на скорость отсечки фильтра. Поэтому выбор правильного керамического диэлектрика для проходного конденсатора особенно важен.
Поскольку корпус проходного конденсатора является другим электродом конденсатора и соединен с «землей», сигнал высокочастотных электромагнитных помех замыкается на «землю», когда он проходит через центральный проводник, и электромагнитные помехи устранен, что является принципом, согласно которому проходной конденсатор может отфильтровывать шум.
В целом существует пять проходных фильтров для различных нужд: фильтр C-типа, фильтр LC-типа, фильтр π-типа, фильтр T-типа и двойной T-тип фильтр.
Фильтр С-типаФильтры С-типа состоят из трехвыводных или проходных конденсаторов и подходят для подавления высокочастотных сигналов. Это устройство низкой интенсивности, чтобы избежать шумовых помех от высокой частоты к земле. Он недорог и подходит для приложений с источниками с высоким импедансом и высокими нагрузками.
Фильтр типа LC
Базовая конструкция фильтра типа LC
Фильтры типа LC представляют собой проходные фильтры с индуктивными и емкостными элементами. Эти фильтры обычно используются в цепях с источниками с низким импедансом и нагрузками с высоким импедансом, и наоборот. Примечание. Катушка индуктивности должна быть ориентирована на источник с низким импедансом.
Базовая структура фильтра π-типа
Фильтр π-типа состоит из двух емкостных элементов и индуктивного элемента между двумя емкостными элементами, который имеет низкий импеданс по отношению к источнику импеданса и нагрузка. Фильтры π-типа обеспечивают лучшую эффективность фильтрации высоких частот, чем структуры C-типа и LC-типа.
Фильтры T-типа
Базовая конструкция фильтра T-типа
Фильтры Т-типа состоят из двух индуктивных элементов и одного емкостного элемента. Структура схемы демонстрирует высокий импеданс с любого конца входа. Он похож на структуру фильтра π-типа, но не так широко используется, как фильтр π-типа, который можно использовать в приложениях переключения преобразования.
Двойные Т-образные фильтры
Базовая структура Двойного Т-образного фильтра
Двойной Т-образный фильтр состоит из двух Т-образных фильтров, высокопроизводительного фильтра с более строгими требованиями к схеме.

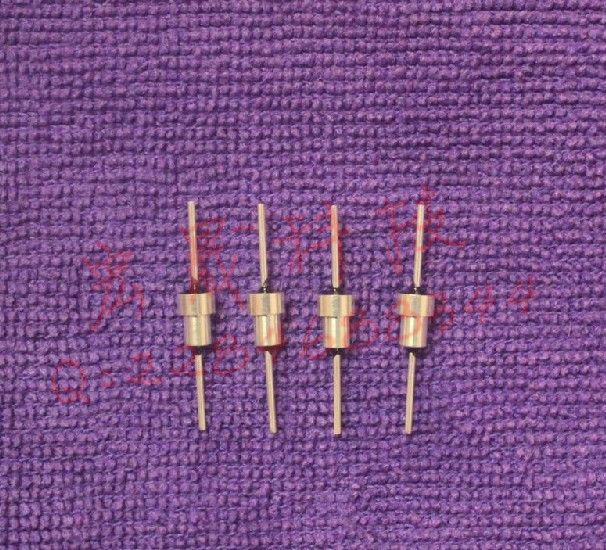

В конструкции проходных конденсаторов заземляющий электрод окружает диэлектрик, а сигнальные клеммы проходят через диэлектрик.
Проходной конденсатор используется путем вырезания монтажного отверстия в корпусе экрана и припайки заземляющего электрода непосредственно к корпусу экрана.
Метод выбора проходного фильтра
Проходной фильтр
Номинальное напряжение — это мощность фильтра электромагнитных помех, используемого при указанной частоте сети, при рабочем напряжении и максимальном допустимом значении напряжения фильтра.
Например, используется в фильтре однофазного источника питания 50 Гц, номинальное напряжение 250 В; используется в фильтре трехфазного питания 50Гц, номинальное напряжение 440В. Если входное напряжение фильтра слишком велико, внутренний конденсатор будет поврежден.
Номинальный ток (Ir) — это непрерывный рабочий ток, допустимый при номинальном напряжении и указанных условиях температуры окружающей среды.
При повышении температуры окружающей среды или повышении рабочей температуры по сравнению с комнатной из-за потерь в меди в проводах индуктора, потерь в сердечнике и температуры окружающей среды трудно обеспечить характеристики вносимых потерь.
Текущий номинал фильтра следует выбирать исходя из фактического возможного рабочего тока и рабочей температуры окружающей среды.
Если не указано иное, номинальный ток, указанный в руководстве по эксплуатации фильтра электромагнитных помех, соответствует комнатной температуре +25℃ (номинальная температура); те же типичные вносимые потери или кривая также относятся к значению +25 ℃.
Большой рабочий ток (Imax), номинальный ток и температура между существованием следующей зависимости:
Imax — большой рабочий ток, Ir — номинальный рабочий ток при комнатной температуре, Tmax — высокая рабочая температура +85°C , Ta – фактическая рабочая температура, Tr – комнатная температура +25°C.
