Замена проходных конденсаторов магнетрона | yourmicrowell.ru
Питание магнетрона, в микроволновой печи, осуществляется через встроенный фильтр, который состоит из двух катушек индуктивности и двух проходных конденсаторов. Данный фильтр предназначен для фильтрации напряжения питания магнетрона. Внешний вид и схема фильтра изображены на рисунке 1., а работает он приблизительно так же, как и сетевой фильтр.
Рисунок 1
Постоянная составляющая напряжения питания, свободно проходит через одну из обкладок конденсаторов и через катушки фильтра подается на выводы магнетрона, а переменная составляющая паразитных колебаний, задерживается катушками индуктивности и с помощью конденсаторов отфильтровывается на землю. Как показывает практика, благодаря высокому напряжению питания магнетрона, проходные конденсаторы часто выходят из строя. В этой статье поговорим о том, как в этом случае, такой дорогостоящий прибор как магнетрон, можно вернуть к жизни.
На теме определения неисправности конденсаторов, здесь останавливаться не будем, об этом можно почитать в статье «Неисправности магнетрона», рассмотрим только сам процесс замены проходных конденсаторов. Проходные конденсаторы магнетрона размещаются в пластиковом корпусе с фланцем для крепления (Рисунок 2 – правая часть). Проводники связанные с крайними (по схеме) обкладками конденсаторов, с одной стороны выведены под клеммы питания, а с другой под выводы для соединения с катушками фильтра. Вторая обкладка каждого конденсатора, внутри корпуса соединяется с фланцем крепления. Вся конструкция – является не разборной и дополнительно служит в качестве изолятора выводов питания магнетрона. Фланец крепления конденсаторов расположен внутри коробки фильтра, а крепится к ней посредством вытянутых заклепок и крепежных лепестков. Выводы конденсаторов и катушки фильтра соединены при помощи контактной сварки.
Рисунок 2
Любую операцию по замене неисправного элемента можно разделить на два этапа: демонтаж неисправного элемента и затем установка нового. Для демонтажа неисправных конденсаторов необходимо:
- Снять крышку коробки фильтра магнетрона.
- Отсоединить выводы катушек фильтра от выводов конденсаторов (Рисунок 2). Для этого воспользуйтесь бокорезами и откусите выводы катушек как можно ближе к месту контактной сварки.
- Отогнуть крепежные лепестки. Поддеть фланец крепления конденсаторов плоским, острым инструментом и разъединить клепочное соединение.
- Извлечь неисправные конденсаторы.
Вот и все, демонтаж завешен. Остается установить новую деталь.
Процесс монтажа будет несколько интереснее.
- Перед установкой исправных конденсаторов, тщательно зачистите выводы катушек фильтра (снимите эмаль с провода). Если вы взяли, в качестве донора конденсаторы со старого магнетрона, вышедшего из строя по другой причине, то удалите с выводов остатки контактной сварки и так же тщательно зачистите их при помощи надфиля или наждачной бумаги.
- Далее, нужно установить исправный элемент на свое место и надежно соединить фланец крепления конденсаторов с корпусом магнетрона. Если попытки закрепить фланец при помощи родного крепежа ни к чему хорошему не привели, попробуйте другой способ. Фланец можно расположить снаружи коробки фильтра и притянуть с помощью самореозов подходящей длины и диаметра, вкрутив их в отверстия от заклепок. Для этих целей можно так же применить обычные винты М3 с гайками. Расположение фланца относительно корпуса коробки фильтра (внутри или снаружи) на работу магнетрона никак не повлияет. Главное надежный контакт.
- Затем, выгибаем выводы катушек фильтра, накладываем их на выводы конденсаторов и соединяем их с помощью контактной сварки.
- Закрываем коробку фильтра крышкой. Все, магнетрон готов к работе.
Все просто, не правда ли? Но, просто наверное, только для счастливых обладателей аппаратов контактной сварки, а таких, я уверен меньшинство, среди читающих эту статью. Остальных, наверное, очень смущает третий пункт по монтажу. Действительно, надежно соединить конденсаторы с катушками без применения контактной сварки не так уж просто. Первое, что приходит в голову, это воспользоваться обычным паяльником и спаять выводы между собой. Такой способ соединения поможет, но очень не надолго. Дело в том, что при работе магнетрона, выделяется довольно много тепла. Греется и корпус магнетрона, и все элементы его конструкции, включая детали фильтра. Эта температура, конечно, не доходит до температуры плавления припоя (приблизительно 300 градусов по С), но ее вполне достаточно для нарушения механической прочности пайки. После продолжительной работы печи припой размягчится, а далее даже самая не значительная вибрация, например, от работы вентилятора, закончит разрушительный процесс. Выводы отвалятся друг от друга, и печь снова перестанет работать.
Хочу предложить два способа решения этой проблемы. Оба способа не раз успешно применялись на практике. В первом случае, все же воспользуемся паяльником. Но, применим не просто пайку, а армированную пайку. Для этого, в третьем пункте по монтажу выполним следующие действия:
А) Выгибаем свободные выводы катушек фильтра, таким образом, что бы они пересеклись с выводами конденсаторов под прямым углом (или приблизительно так). Возможно для этого, вам придется отмотать один виток катушки. Это конечно несколько изменит параметры фильтра, но не критично. И те и другие выводы, перед этим должны быть тщательно зачищены.
Б) Берем не большой отрезок обычного, многожильного (обязательно многожильного!), монтажного провода. Очищаем его от изоляции. Затем, очищенным проводом приматываем выводы катушек фильтра к выводам конденсаторов крест на крест и делаем скрутку. Скрутка должна получиться по возможности как можно туже. С помощью бокорезов удаляем лишний провод.
В) Хорошо нагретым паяльником тщательно прогреваем место скрутки и заливаем припоем. Тщательность прогрева очень важна, расплавленный припой должен протечь практически между каждой жилкой монтажного провода и равномерно распределиться по всему месту пайки. Во время процесса пайки не жалейте флюса – канифоли. Если во время прогрева припой не растекается, а получается, что-то типа каши, то следует увеличить температуру жала паяльника или применить более мощный. Иначе соединение будет не надежным.
Рисунок 3
Должно получиться, что-то похожее на то, что изображено на рисунке 3 справа. Выглядит не очень эстетично, но вполне надежно. Кого волнует эстетическая сторона этого вопроса, тот при желании может обработать место пайки надфилем или напильником, придав соединению более привлекательный вид. Такой метод пайки позволяет немного увеличить теплоемкость соединения и значительно повысить его механическую прочность.
Во втором способе все намного проще. Паяльник откладываем в сторону и делаем следующее:
А) Так же как и в первом способе зачищаем выводы. Выгибаем выводы катушек, но теперь располагаем их встык с выводами конденсаторов.
Б) Берем два коннектора с винтами, такие как изображены на рисунке 4 слева или другие но, подходящие по внутреннему диаметру. Извлекаем их из изоляции.
В) Надеваем коннекторы одним концом на выводы конденсаторов, другим на выводы катушек. Затягиваем крепежные винты.
Рисунок 4
На выходе должно получиться так, как изображено на рисунке 4 справа. Для того, что бы избежать самопроизвольного раскручивания винтов коннекторов под воздействием вибрации во время работы печи, каждый винт стоит зафиксировать каплей термостойкого лака или краски. После выполнения пункта 4 по монтажу, процесс замены проходных конденсаторов можно считать завершенным. Как в первом, так и во втором случае, магнетрон готов к дальнейшей эксплуатации.
Конечно, кто-то может использовать и другие, может даже более удачные методы замены проходных конденсаторов. Но в этой статье, я просто поделился своим личным опытом. На практике, если честно, я преимущественно применял первый метод замены. Ни одна микроволновая печь, отремонтированная таким способом, назад не вернулась. Буду очень рад, если в этой статье вы найдете ответы на возникшие у вас вопросы. Удачи в ремонте Господа!
yourmicrowell.ru
Как проверить магнетрон в микроволновке
Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.
Как устроен магнетрон
На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:
- Цилиндрического медного анода, поделённого на 10 частей.
- В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
- По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
- Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.
Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.
Как устроен магнетрон, схема.
Возможные неисправности
Нарушение работоспособности магнетрона может возникнуть по следующим причинам:
- Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
- Перегорание нити накала.
- Разгерметизация магнетрона вследствие перегрева.
- Пробой высоковольтного диода.
- Сгорел высоковольтный предохранитель.
- Нет контакта в термопредохранителе.
- Пробит высоковольтный конденсатор.
При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.
Измерение сопротивления омметром.
Определение неисправности
Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.
- Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
- Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
- После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
- Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
- Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
- Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ. - Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.
На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

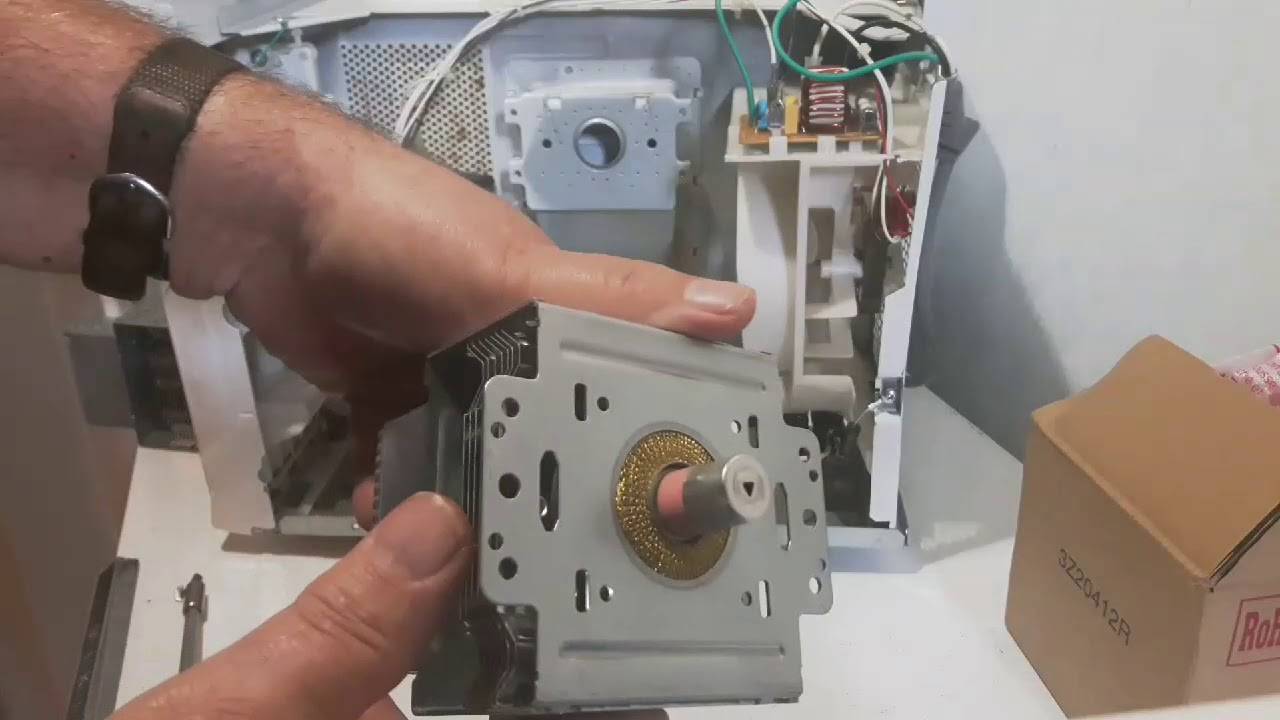

Замена магнетрона
Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.
Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.
Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.
При покупке нового магнетрона необходимо, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. Если хотя бы одно из условий не совпадает — вы приобрели не годную вам деталь.
Полезные советы
Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:
- Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
- Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
- При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
- У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.
На видео: ремонт колпачка магнетрона:
Ремонт колпачка магнетрона или когда микроволновка искрит.
Watch this video on YouTube
katuna.ru
Как проверить магнетрон в микроволновке мультиметром
Микроволновые печи активно используются в каждом доме для приготовления и разогрева пищи. Однако владельцы совершенно не понимают, как именно устроена данная техника. Поэтому при выходе из строя устройства возникают сложности с ремонтом. Магнетрон для микроволновки – источник СВЧ-волн, который, собственно, и обеспечивают нагрев продуктов питания. Поломка этой комплектующей – один из самых распространённых типов неисправностей СВЧ-печей. Сейчас подробно рассмотрим, из чего состоит магнетрон микроволновки, как он работает и способы восстановления этой детали.
Принцип действия и конструкция магнетрона
Слово «magnetis» дословно переводится с греческого, как «магнит». Устройство магнетрона микроволновой печи выглядит следующим образом:
- медная деталь в форме цилиндра – это анод-резонатор;
- элемент, внутри которого расположена нить накала – катод;
- кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.
Ключевой принцип работы магнетрона в микроволновке – это торможение электронных потоков, которые пересекаются под углом 90 градусов. Происходит данный процесс в магнитном и электрическом полях. Кольцевые магниты образуют поле. В качестве проводника выступает специальный кожух, оборудованный фланцем. Именно с помощью этого элемента деталь крепится к волноводу.
СВЧ-волны появляются в результате взаимодействия электронного потока, образованного эмитированным катодом, и магнитного поля. Проволочная петля идентифицирует эти волны, а потом передаёт их наружу с помощью специальной антенны. Данный излучатель расположен внутри цилиндра, сделанного из керамики. Теперь вы знаете, что такое магнетрон, и как работает эта комплектующая.
Как было сказано ранее, в качестве излучателя волны выступает антенна – это небольшая труба, которую принято называть штенгелем. Антенна также обеспечивает выкачку воздуха из лампы. На данном элементе надёжно зафиксирован колпак, сделанный из металла. В процессе работы магнетрон в микроволновке необычайно сильно нагревается. Вероятность перегрева исключается благодаря особой конструкции.
Рассматриваемая комплектующая дополнена пластинчатым радиатором. Этот элемент постоянно обдувается вентилятором, что заметно снижает температуру. Дополнительный уровень защиты от перегрева обеспечивают температурные предохранители. Неотъемлемым компонентом также выступает высокочастотный фильтр, который препятствует проникновению излучения. Данная деталь создаётся при помощи специальных конденсаторов и выходов.
Теперь вы знаете, как работает магнетрон в микроволновке. Очевидно, что это электронный прибор с необычайно сложной и многоуровневой конструкцией. Разобрать и не повредить деталь по силам только опытному мастеру. Поэтому после диагностики выхода из строя комплектующей целесообразней обратиться в сервис-центр, чтобы исключить вероятность усугубления неисправности.
Впрочем, наличие специального оборудования и поверхностных знаний в радиоэлектронике позволяет отремонтировать СВЧ-печь самостоятельно в домашних условиях. Есть только одно условие – придерживайтесь экспертных рекомендаций и действуйте чётко в соответствии с пошаговыми инструкциями.
Причины неисправностей магнетрона
Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:
- Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
- Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
- Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.
Именно вследствие этих причин магнетрон в микроволновке перестаёт работать. Теперь подробно рассмотрим, как именно проявляется данная неисправность.
Возможные неисправности
Перечислим основные поломки:
- В процессе работы появляются искры, свидетельствующие о перегорании колпачка. Заменить эту комплектующую не составит особого труда, поскольку все колпачки имеют одинаковую конфигурацию.
- Произошло пробитие высоковольтного диода.
- Напряжение на магнетрон не подаётся.
- Отсутствует контакт в предохранителе, который контролирует температуру и уровень нагрева.
- Сгорели нити накаливания.
- Магнетрон для микроволновой печи разгерметизировался вследствие комплексного перегрева.
- Не работает высоковольтный конденсатор или перегорел предохранитель.
Проверьте магнетрон для микроволновой печи, чтобы выявить тип неисправности. Абсолютно все перечисленные поломки можно устранить самостоятельно в домашних условиях, кроме разгерметизации. Теперь вы знаете, как проверить высоковольтный диод в микроволновке. Напоминаем, что ремонтом стоит заниматься только тем людям, которые хотя бы поверхностно разбираются в радиоэлектронике.
Как определить поломку
Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.
Перед тем как проверить магнетрон в микроволновке мультиметром, обязательно делайте визуальный осмотр. Ведь это также действенный тип диагностики.
Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:
- Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
- Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
- Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
- Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
- Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.
Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.
Ремонт магнетрона
Некоторые аппаратные комплектующие не поддаются восстановлению. Если сгорел магнетрон в микроволновке, то его придётся поменять. Отремонтировать эту комплектующую невозможно. Стоимость оригинальной запчасти для СВЧ-печки необычайно высока. Иногда выгодней купить новую технику. Поэтому крайне важно провести тщательную проверку магнетрона тестером, измерив напряжение.
Далее рассмотрим, как проверить магнетрон на микроволновке с помощью специальных измерительных приборов. Предоставим подробную пошаговую инструкцию. Не исключено, что повреждены лишь отдельные элементы комплектующей, что даёт возможность произвести ремонт без серьёзных капиталовложений.
С аппаратным ремонтом справится каждый, кто хотя бы немного разбирается в радиоэлектронике, а также имеет доступ к обычному тестеру и мегомметру. Если сомневаетесь в своих силах, тогда лучше обратитесь за помощью в сервис-центр, в котором работают опытные мастера.
Диагностика блока управления
Проверка СВЧ-печи будет изменяться в зависимости от конструкции устройства. Принято выделять несколько основных видов блоков управления:
- механический;
- электронный;
- сенсорный.
Магнетрон для микроволновой печи проверяется мультиметром. Диагностика БУ осуществляется аналогичным образом. Используя данный инструмент, удостоверьтесь в том, что напряжение подаётся на трансформатор. Если вы включаете таймер, предварительно выбрав рабочий режим, но напряжение отсутствует, то это свидетельствует о выходе из строя блока управления.
Проще всего отремонтировать модели, оборудованные механическим таймером и ручными регуляторами рабочих режимов. Начните с визуального осмотра, а потом измерьте тестером уровень тока на контактах переключателей. Такая диагностика позволяет определить: обгоревшие контакты, вышедшие из строя детали, окисленные шлейфы. Замените неработоспособные детали.
Микроволновку, имеющую электронный БУ, починить сложней. Проведите первичный осмотр с помощью дисплея. При появлении неисправностей на дисплее будет отображаться некорректная информация. Если экран и вовсе не загорается, тогда обязательно удостоверьтесь в том, что встроенный предохранитель цел.
Электронный блок управления хорош тем, что каждый пользователь сможет запустить процесс автоматической диагностики. Сверьте код обнаруженной ошибки со значениями, которые указаны в специальной таблице. Этого достаточно для получения необходимой информации. Подключение мультиметра не требуется.
Блок управления – радиоэлектронный модуль с довольно сложной структурой. Для восстановления работоспособности данного узла потребуются специальные измерительные приборы. Если у вас нет доступа к ним, обратитесь в Москве или любом другом городе в авторизированный сервисный центр.
Проверка системы излучения радиоволн
Некорректная работа аппаратных узлов, включая БУ, а также магнетрон для микроволновой печи, свидетельствует о необходимости проверки состояния элементов системы СВЧ-излучения. В её состав входит высоковольтный трансформатор, а также компоненты цепи сдвига напряжения. Современные печи оборудованы высоковольтными трансформаторами MOT. Их конструкция включает три уровня обмотки:
- первичный – 220 В;
- понижающий – 3 В;
- повышающий – 2 кВ.
Чтобы определить сгоревший элемент, нужно последовательно проверить тестером каждую обмотку. Самый низкий уровень сопротивления имеет именно понижающая обмотка, которая обеспечивает накал магнетрона для микроволновой печи. Наивысшее сопротивление – высоковольтная обмотка. Если поломка микроволновой печи обнаружена, а пользователь определил обрыв одного или нескольких слоёв обмотки, замените трансформатор.
Ни в коем случае нельзя исключать межвитковое замыкание, которое наблюдается в высоковольтной обмотке. Признаком появления этой неисправности станет низкий уровень температуры. Возможно, значительно возрастёт шум во время работы СВЧ-печи. Обычным мультиметром нельзя измерить напряжение на выходных клеммах данной обмотки. Поэтому придётся использовать профессиональные измерительные инструменты. Если опасения подтвердились, и было обнаружено замыкание, поменяйте трансформатор.
Обязательно проведите проверку всех деталей, образующих систему умножителя напряжения. Магнетрон для микроволновой печи – ключевой элемент этой схемы, но далеко не единственный. В неё также включены конденсаторы и диоды. Уровень внутреннего сопротивления высоковольтного диода очень высок, а измерить его пробой мультиметром нельзя. Поэтому придётся снова воспользоваться мегомметром. Если деталь неисправна, тогда установите новый диод.
Обязательно проверьте конденсатор на пробой. Исправная комплектующая продемонстрирует сопротивление, приближённое к нулю. Оно буквально за несколько секунд увеличится в разы. Сопротивление у неисправных конденсаторов резко не изменяется, поскольку отсутствует контакт с обложкой.
Вполне вероятно, что печь начала греть пищу заметно слабей из-за появления утечки между обкладками. Определить источник утечки можно также с помощью мегомметра. Неисправные радиоэлементы следует поменять.
Замена магнетрона
Если пользователь уверен, что сломан магнетрон для микроволновой печи, замените этот элемент. Преимущественно выполнением этой процедуры занимаются квалифицированные специалисты. Впрочем, всё можно сделать и своими руками. Главное, немного разбираться в радиоэлектронике, а также знать, как замеряется напряжение тока.
Процедура замены в микроволновой печи предполагает, что предварительно пользователь купит новую комплектующую. Чтобы выбор оказался удачным, необходимо придерживаться нескольких простых рекомендаций:
- Уровень мощности магнетрона для микроволновой печи полностью соответствует аналогичному показателю сломанного устройства. Вся необходимая информация прописана в техническом паспорте.
- Новая деталь имеет идентичные отверстия для крепления, а все контакты подходят.
- Габариты сломанной комплектующей полностью соответствуют размерам новой запчасти.
Установить новый магнетрон для микроволновой печи не составит особого труда. Однако пользователь должен добиться максимально плотного прилегания комплектующей к волноводу. Не забудьте проверить конденсатор.
Как проверить магнетрон СВЧ-печи на исправность
Чтобы правильно определить неисправность микроволновки, нужно разобрать устройство и провести тщательную диагностику. Некоторые аппаратные узлы стоят необычайно дорого, поэтому во избежание лишних финансовых растрат, внимательно отнеситесь к первичному осмотру. Как подключить магнетрон к микроволновке, разберётся каждый, куда больше сложностей вызывает ремонт данной детали, поскольку он невозможен. Единственный выход – замена комплектующей.
Диагностика проводится следующим образом:
- Обесточьте СВЧ-печь, вынув штекер сетевого кабеля из розетки.
- Демонтируйте защитный кожух устройства.
- Найдите сломанную деталь, а потом снимите клеммы с выводов комплектующей.
- Используйте мультиметр, чтобы замерить напряжение магнетрона, а именно его контактов. Оно должно быть несущественным. Если показатель слишком велик, то это свидетельствует о перегорании нити накала.
- Измерьте напряжение между выводом и корпусом устройства.
На этом проверка завершена. Теперь вы знаете, как нужно действовать.
kitchen-smart.ru
Замена проходных конденсаторов магнетрона микроволновой печи (фото)
В этой статье мы произведем замену вышедших из строя проходных конденсаторов, в магнетроне использующимся в современных микроволновых печах.
Итак, для того чтобы осуществить замену конденсаторов нам необходимы следующие инструменты
- Отвертка
- Пасатижи
- Кусачки
- Надфиль
- Сварочный аппарат (для паяния цветных металлов)
- Винты и гайки
- Два магнетрона (один с исправными проходными конденсаторами)
Магнетроны и набор необходимых инструментов
Магнетроны
Магнетрон с пробитыми конденсаторами и Магнетрон с исправными конденсаторами но с потерянной эмиссией
Снимаем крышку фильтра
Фильтр магнетрона
Отсоединяем конденсаторы от корпуса магнетрона и откусываем катушки фильтра
Вставляем исправный конденсатор на место неисправного и прикручиваем винтами
Следующий шаг — нам необходимо соединить выводы конденсатора с медными катушками фильтра.
Сделать это можно просто скрутив провода или приварить сварочным аппаратом.
У первого способа есть огромный минус: медь имеет свойство окисляться, что может привести к потере контакта.
Второй способ наиболее подходящий но не у каждого найдется сварочный аппарат.
Так как у нас сварочный аппарат имеется, то мы будем рассматривать именно второй способ.
«Найти видео или описание как самостоятельно сделать сварочный аппарат для цветных металлов, можно на просторах интернета задав соответствующий запрос поисковым системам«
Приступим
Привариваем выводы фильтра и конденсаторов
Устанавливаем магнетрон в микроволновую печь и проверяем работоспособность магнетрона
Ремонт\замена проходных конденсаторов в магнетроне СВЧ печки закончен успешно.
Удачи в ремонте!
Если данная статья вам помогла или у вас есть вопросы, можете оставить свой отзыв воспользовавшись формой для отправки сообщений ниже.
Если вы не хотите заморачиваться, можете ознакомиться с предоставляемыми нами услугами по ремонту микроволновых печей в Киеве перейдя по ссылке.
www.kiev-service.in.ua
Как проверить и разрядить высоковольтный конденсатор микроволновки
При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.
Конденсатор для микроволновки
Принцип устройства
Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.
Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.
При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.
Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.
Микроволновка с указанием места расположения конденсатора
В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.
Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.
Расположение конденсатора
Как разрядить конденсатор в микроволновке
Разрядить его возможно такими способами:
Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.
Разряд конденсатора отвертками
У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.
Как проверить высоковольтный конденсатор микроволновки
Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.
Проверка с лампочкой
Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:
1. Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.
2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).
3. Потом необходимо изменить клеммы.
4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.
Проверка мультиметром
Проверка мультиметром
Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.
Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.
Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.
Для испытания детали омметром:
1. Надо снять наружную крышку и клеммы.
2. Разрядить его.
3. Переключить мультиметр для испытания сопротивления 2000 килоОм.
4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.
5. Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.
6. Для другого испытания приспособление надо разрядить и снова подтвердить.
Проверка омметром
Проверка омметром
Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.
Работа по проверке конденсатора
Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса. Когда на табло будет 1 — конденсаторы исправны. При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.
Проверка исправности проходных конденсаторов
Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.
Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.
Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.
Действия при испытании будут следующие:
- Нужно поставить наибольший предел измерения в режиме омметра.
- Щупами измерительного устройства дотрагиваемся до выводов детали.
- Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.
Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.
После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.
Разряд конденсатора на корпус
technosova.ru
| Проявление дефекта | Возможная причина неисправности | Методы устранения неисправности |
|---|---|---|
| Печь не включается | В одну розетку включено несколько вилок с мощными приборами, что вызывает перегрузку бытовой сети | Отключить другие электроприборы из розетки, к которой подключена печь |
| Нет контакта в штепсельном разъёме. Поврежден сетевой шнур | Обеспечить плотный контакт между вилкой и розеткой. Проверить сопротивление всех жил сетевого шнура. Если оно отлично от нуля или меняется при изгибе шнура, его необходимо заменить | |
| Неплотно закрыта дверца камеры | Закрыть дверцу | |
| Сломан один из микропереключателей в системе блокировки дверцы | Для проверки микропереключателя необходимо отсоединить его выводы. Проверку производить при отключенном напряжении сети. Неисправный микропереключатель требуется заменить | |
| Плохо отрегулированы защелки в системе блокировки дверцы | При закрытии дверцы расположенные на ней защелки должны нажимать кнопки микропереключателей до появления характерного щелчка. Для их регулировки требуется отпустить винты, крепящие кронштейн с микропереключателями, и установить его в такое положение, при котором все микропереключатели срабатывают при закрытии дверцы. Поскольку после такой регулировки может измениться зазор между дверцей и камерой, по ее окончании необходимо проверить уровень наружного излучения | |
| Вышло из строя термореле | Заменить термореле | |
| Сгорел сетевой предохранитель | Заменить предохранитель | |
| При установке времени на таймере его контакты не замыкаются | Заменить таймер | |
| Разобрать таймер и устранить неисправность. Вероятно, потребуется зачистить контакты и подогнуть одну из ламелей для получения пружинящего контакта. | ||
| Ручка таймера прокручивается на его оси | Заменить ручку | |
| Закрепить ручку с помощью эпоксидного клея или иным способом | ||
| При закрытии или открытии дверцы перегорает сетевой предохранитель | Не синхронизирована работа основного и страхующего микропереключателей | Необходимо отрегулировать работу микропереключателей таким образом, чтобы при закрытии дверцы вначале размыкался страхующий микропереключатель, а затем замыкался основной. При открытии дверцы все должно происходить в обратной последовательности |
| Печь самопроизвольно отключается, и повторное ее включение возможно только по истечении некоторого времени | В результате перегрева отключилось термореле | Если печь самопроизвольно отключилась во время работы, попробовать включить ее через 15-20 минут после отключения. В случае удачной попытки выяснить, отчего произошел перегрев. Это может быть длительная работа на максимальной мощности, высокая температура окружающей среды, отсутствие вентиляции воздуха и т.д. |
| Не освещается камера | Перегорела лампа накаливания | Заменить лампу |
| Не открывается дверца камеры | Сломана нижняя защелка дверцы | Снять кожух и отжать верхнюю защелку. Новую защелку можно изготовить самому, например, из органического стекла. Чтобы снять сломанную защелку нужно предварительно вынуть пластмассовый вкладыш с внутренней стороны дверцы |
| Сломан механизм отпирания дверцы | Починить сломанный механизм | |
| При работе печи чувствуется запах гари, не связанный с продуктом | Из-за включения печи при пониженной нагрузке произошел пробой диэлектрика, отделяющего камеру от волновода | Заменить пробитую деталь. Для изготовления новой детали необходимо использовать материалы с низким коэффициентом диэлектрических потерь (см. табл. 1) |
| Снять пробитую деталь и зачистить обгоревшие места | ||
| Произошел пробой проходного конденсатора в магнетроне | Заменить проходные конденсаторы | |
| Возможно включение магнетрона без проходных конденсаторов, если при этом уровень наружного излучения не превышает допустимых пределов. Для этого нужно снять крышку с фильтра магнетрона, удалить пробитые конденсаторы и подпаять накальные выводы трансформатора к катушкам индуктивности фильтра. Провода должны быть хорошо изолированы от корпуса магнетрона | ||
| Витковое замыкание в высоковольтном трансформаторе | Заменить трансформатор. Можно использовать любой трансформатор для микроволновой печи, рассчитанный на ту же мощность | |
| Заменить вторичную обмотку трансформатора (см. раздел) | ||
| При включении нагрева перегорает сетевой предохранитель | Повышенное напряжение питания в сети | Заменить предохранитель. Включать печь только при номинальном напряжении 220В±10% |
| Печь была включена без необходимой загрузки | Заменить предохранитель. Следить, чтобы загрузка камеры была не менее 200 г влагосодержащих продуктов | |
| Перегорел фьюз-диод | Заменить фьюз-диод | |
| Удалить фьюз-диод | ||
| Пробит высоковольтный диод | Заменить диод | |
| Пробит высоковольтный конденсатор | Заменить конденсатор | |
| Межвитковой пробой в трансформаторе | Заменить трансформатор. Можно использовать любой трансформатор для микроволновой печи, рассчитанный на ту же мощность | |
| Заменить вторичную обмотку трансформатора (см. раздел) | ||
| Дребезг контакта в цепи питания трансформатора. Наиболее вероятными местами, где возможен нестабильный контакт, являются: реле, разъемы, таймер имикропереключатели | Найти и обезвредить | |
| Пробит проходной конденсатор на магнетроне | См. выше | |
| Внутреннее замыкание магнетрона | Заменить магнетрон. Новый магнетрон должен соответствовать старому по выходной мощности, длине антенны, крепежным отверстиям и их ориентации относительно радиатора. | |
| Нет нагрева | Перегорел высоковольтный предохранитель | Некоторые печи имеют дополнительный предохранитель в высоковольтной цепи. Меры по его восстановлению рассмотрены в соответствующем разделе. |
| Плохой контакт в накальной цепи магнетрона | Разъемы накальной обмотки должны быть плотно посажены на клеммы магнетрона и сниматься с усилием. Слабый разъем можно укрепить, обжав его пассатижами | |
| Напряжение питания в сети менее 200 В | Включать печь только при номинальном напряжении 220 В±10% | |
| Вышел из строя магнетрон | Заменить магнетрон. Новый магнетрон должен соответствовать старому по выходной мощности, длине антенны, крепежным отверстиям и их ориентации относительно радиатора | |
| Сломан микропереключатель в таймере, управляющий режимом нагрева | Заменить микропереключатель | |
| Не включается промежуточное реле | Проверить напряжение на катушке реле. Если оно в пределах нормы, заменить реле | |
| Печь работает только в режиме максимальной мощности | Сломан микропереключатель таймера, управляющий режимом нагрева | Заменить микропереключатель |
| Не работает таймер | Заменить таймер | |
| Возможно «залипание» соответствующих контактов таймера. Для устранения неисправности необходимо разобрать таймер и зачистить контакты | ||
| Работа печи сопровождается сильным гулом | Витковое замыкание в высоковольтном трансформаторе | См. выше |
| Вторичная обмотка высоковольтного трансформатора не плотно сидит на сердечнике | Обычно такое встречается в старых печах российского производства. Устранить или уменьшить гул можно, вбив деревянный клинышек между катушкой высоковольтной обмотки и магнитопроводом, чтобы устранить имеющийся люфт | |
| Перегревается корпус микроволновой печи | Не работает или плохо вращается двигатель вентилятора | Заменить двигатель |
| В большинстве случаев поломки вентилятора происходят из-за механических причин (перекос между ротором и статором, попадание грязи в зазор между ними, поломка подшипников и т.п.) Иногда достаточно разобрать и затем снова собрать вентилятор, чтобы он начал работать как новый | ||
| Лопасти вентилятора прокручиваются на валу | Закрепить лопасти с помощью клея или иным образом | |
| Печь не выключается после отработки установленного времени | Сломана одна из шестерней в редукторе таймера | Заменить таймер |
| Можно попробовать починить шестерню, как это показано на рисунке. | ||
| Не работает двигатель таймера | Если на двигатель таймера поступает напряжение 220 В, а он не вращается, таймер необходимо заменить | |
| Слабый нагрев продукта | Слишком велика загрузка камеры | Увеличить время рабочего цикла |
| Начальная температура продукта слишком низка | ||
| Мала эмиссия катода в магнетроне | Заменить магнетрон | |
| Добавить полвитка на накальной обмотке трансформатора. Иногда это на несколько лет продлевает срок службы магнетрона | ||
| Напряжение в электрической сети менее 200 В | Включать печь только при номинальном напряжении 220В±10% | |
| Очень неравномерный нагрев продукта | Не вращается диссектор | Обрыв пассика соединяющего диссектор с двигателем вентилятора |
| Не работает вентилятор (см. выше) | ||
| Не вращается поддон | См. след. пункт | |
| Не вращается поддон | Обрыв обмотки двигателя | Заменить двигатель |
| Перемотать обмотку | ||
| Сломана шестерня в редукторе двигателя | Заменить двигатель | |
| Попробовать починить шестерню, как это показано на рисунке. | ||
| Прокручивается муфта на валу двигателя | Заменить муфту | |
| Для того чтобы починить муфту, на нее прежде всего нужно надеть тонкое металлическое кольцо в том месте, где она насаживается на вал двигателя. Это предохранит ее от распирания. Затем с помощью эпоксидного клея можно закрепить ее на валу | ||
| Поддон вращается с трудом и шумом | Велик вес продукта, или он неравномерно распределен на поддоне | Правильно установить продукт |
| Продукт или посуда, в которой он находится, выступает своими краями за площадь вращающегося поддона | ||
| Искрение в камере | Используется посуда с металлизацией | Не использовать металлической посуды или посуды с нанесенным металлическим покрытием |
| Пробой диэлектрического окна | См. выше | |
| Разрушение эмали на дверце камеры, в месте контакта с лицевой поверхностью | Закрасить поврежденные места тонким слоем лака, краски или эмали | |
| Загрязнение или пробой керамических держателей, фиксирующих инфракрасный излучатель гриля | Очистить керамический держатель от грязи и копоти |
100uslug.com
Как своими руками проверить магнетрон СВЧ-печки на исправность
Если соблюдать все правила использования микроволновки (СВЧ-печки), она прослужит достаточно долгий срок. При несоблюдении этих правил, СВЧ-печь может выйти из строя. Как нам известно, ремонт любой радиоэлектронной техники не дешевый, а иногда вообще может превышать стоимость покупки нового устройства.…
Вконтакте
Google+
Мой мир
Причины поломки СВЧ-печей
Чаще всего при поломке СВЧ-печи сталкиваются с неисправностью магнетрона. Данный элемент устройства выходит из строя при перегрузке, когда рассеиваемая на нем мощность превышает норму. К такому результату обычно приводит использование посуды из металла или с его элементами при включении СВЧ-печи. Пустую микроволновку также не стоит включать. Несоблюдение этих простых инструкций и приводит к поломке, особенно если модель печи недорогая. В таких случаях поломки практически всегда неизбежна замена магнетрона и высоковольтного диода.
Может также сломаться пластиковая или слюдяная заглушка или прокладка, которая находится в рабочей камере микроволновки. Такая прокладка представляет собой прямоугольник 2,5 х 6 см , который служит разделительным элементом между волноводом и антенной магнетрона и между рабочей камерой. Такая заглушка защищает волновод и антенну магнетрона от попадания маленьких кусочков еды из рабочей камеры. Специалисты по ремонту настоятельно не рекомендуют заниматься ремонтом СВЧ-печи самостоятельно.
Казалось бы, диагностика повреждений простая и устранение поломки тоже, но стоит знать, что в электрической цепи магнетрона существует довольно немалое напряжение в несколько сотен вольт, и при самостоятельном ремонте можно получить ожоги электрическим током. Также магнетрон – это элемент, который генерирует и излучает сверхвысокую частоту, при ремонте есть риск получить облучение. Поэтому ремонт своими руками совсем небезопасен.
В статье разберем подробнее, как при четком соблюдении мер безопасности, диагностировать неисправность и устранить её, с последующей заменой элементов своими руками (магнетрона или высоковольтного диода). Таким образом, можно снизив затраты на ремонт привести наш кухонный прибор в рабочее состояние.
Это интересно! Духовой шкаф с функцией микроволновки
Цены на СВЧ-печи
микроволновая печь
Какие неисправности встречаются чаще всего?
Самых распространенных видов неисправности СВЧ-печи всего лишь два:
- Неисправность, при которой нет нагрева рабочей камеры;
- Снижение мощности прибора.
В случае, как с первой поломкой, магнетрон подлежит замене, вдобавок к этому на работоспособность стоит проверить также и высоковольтный диод. Когда магнетрон находится в неисправности, обычно вместе с ним может выйти из строя и диод.Магнетрон даже в неисправном состоянии выглядит как новый, поэтому убедиться в его неисправности понадобиться более внимательно. Можно протестировать нить накала, но этого мало. Следует проверить звук, который издает при работе микроволновая печь. Можно положить внутрь рабочей камеры стакан, заполненный водой на 2/3. Если при работе слышится ровный звук, тогда микроволновка в исправном состоянии. В неисправном состоянии она будет издавать звук гудящего с натугой трансформатора и потрескивания. В случае неисправности не следует использовать печь.
Существует популярный тест, который поможет установить, качественно ли работает микроволновая печь. Для этого нам нужна стеклянная банка, наполненная водой, ёмкостью 1 литр. Наполненная емкость помещается в рабочую камеру микроволновки, предварительно нужно измерить с помощью цифрового градусника температуру воды в банке. Затем микроволновая печь включается на 1 минуту, по истечении которой банку нужно достать, перемешать в ней воду и вновь замерить температуру. По разнице между температурами до и после нагрева можно определить рабочую мощность и насколько она соответствует.
Как проверить магнетрон на неисправность своими руками?
При ремонте микроволновых печей создаются определенные проблемы и неудобства с диагностикой магнетрона, так как отсутствуют легкие методы его диагностики. Например, быстро проверить на неисправность магнетрон и элементы высоковольтного умножителя (в том числе и высоковольтный диод) можно с помощью прибора осциллографа, который должен быть в режиме измерения высоких напряжений.Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.
Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.
По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.
Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.
Определяем работоспособность высоковольтного диода
Принцип работы высоковольтного диода лишь один, но разновидность типов диода очень большая. На плате устройства обычно диод обозначен символами DB 1, по типу он может иметь самые различные маркировки. Ознакомившись с информацией и характеристиками диода, можно заменить его аналогичным диодом с другой маркировкой, ведь у каждого производителя своя маркировка продукции.Технические характеристики высоковольтного диода такие:
- Максимальное напряжение 5 кВ;
- Ток до 700мА.
Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .
Это интересно! Стандартные размеры микроволновки и правила выбора СВЧ
Способы диагностики высоковольтного диода
Неисправный высоковольтный диод можно проверить на пригодность двумя способами:
- С помощью омметра, у которого предел измерения сопротивления составляет 200 МОм . Такой прибор предназначен для измерения показателей сопротивления изоляции кабелей;
- Практическим методом при помощи цепи переменного напряжения от100 до 230 В.
Однако, используя данный метод проверки в домашних условиях, обязательно требуется соблюдать технику безопасности. Последовательно диод своим одним контактом подключается к электрической цепи 230 В через её проводник. Затем в режиме постоянного напряжения, используя диапазон напряжений 250 В, с помощью мультиметра снимают показания между проводником и контактом сети которые не подключены к цепи. Если напряжение присутствует, то тестер не покажет «короткое замыкание». Если есть «короткое замыкание» – значит, диод неисправен. Об уменьшении мощности микроволновой печи может свидетельствовать слабый нагрев продуктов питания либо увеличиваются временные затраты на разогрев. При наличии такой поломки замена магнетрона, скорее всего, не нужна.
Рассмотрим два способа диагностики проблемы:
Проверим на вид заглушку из пластика или слюды, которая располагается в рабочей камере СВЧ-печи. Она находится напротив волновода магнетрона. Такая заглушка защищает волновод магнетрона от попадания на него разогретой пищи из рабочей камеры. Так как заглушка ничем не защищена, очень часто она прогорает, чтобы обеспечить её дополнительную защиту следует покрасить заглушку сверху пищевой эмалью;- В розетке и в вилке микроволновой печи необходимо проверить напряжение. Даже маленькое уменьшение показателя напряжения питания может глобально влиять на мощность работы СВЧ-печи. При этом все показания печи остаются такими же, как и были раньше, и можно подумать, что неисправное устройство работает нормально. Если напряжение, используемое для питания, сократится до 200 В, мощность, которую выдает печь, сократится практически в 2 раза. Проходные ёмкости магнетрона меняются путем снятия крышки с его фильтра. Их общий провод с помощью отвёртки необходимо отделить от корпуса фильтра. Исправность конденсаторов можно проверить при помощи омметра.
Если проходные конденсаторы вывода накала неисправны, можно отсоединить старый конденсатор с помощью кусачек от платы, а затем припаять новые рабочие конденсаторы. Новые конденсаторы могут быть любые, но их ёмкость должна быть более 200пФ в зависимости от рабочих напряжений.Для изоляции выводов емкостей нужно залить их эпоксидным клеем. Такое устранение поломки является не самым качественным и надежным, и может быть применен такой способ лишь в том случае, если нет другого выхода. В данном случае можно поступить с ремонтом иначе. Можно снять запчасти со старой микроволновки, которая была исправна. Таким образом, неисправность бытового устройства будет устранена.
Это интересно! Электропечь: выпечка в домашних условиях
В статье были рассмотрены методы ремонта СВЧ-печи своими руками, которые имеют смысл и позволяют сэкономить затраченное на проведение ремонта время и финансовые средства.
tehmaster.guru
