Прозвон мультиметром. Проверка электропроводки мультиметром: пошаговая инструкция и советы профессионалов

Как правильно прозвонить провода мультиметром. Какие функции мультиметра нужны для проверки целостности проводки. Что делать, если мультиметр показывает обрыв в цепи. На что обратить внимание при прозвонке проводки в квартире или доме.

Зачем нужно прозванивать электропроводку

Регулярная проверка электропроводки — важная мера безопасности, позволяющая предотвратить возможные проблемы и аварийные ситуации. Рассмотрим основные причины, по которым необходимо периодически прозванивать провода:

• Выявление скрытых повреждений изоляции
• Обнаружение обрывов в цепи
• Проверка правильности подключения розеток и выключателей
• Поиск короткого замыкания
• Определение качества контактов в местах соединений

Прозвонка мультиметром позволяет своевременно обнаружить и устранить неполадки, предотвратив возможные возгорания или поражения электрическим током. Это особенно важно при проведении ремонта, замене электроприборов или монтаже новой проводки.

Какой мультиметр выбрать для проверки проводки

Для прозвонки электропроводки подойдет практически любой цифровой мультиметр, имеющий функцию проверки целостности цепи. При выборе прибора обратите внимание на следующие характеристики:

• Наличие звуковой индикации прозвонки
• Автоматическое определение полярности
• Защита от перегрузки
• Прочный корпус
• Длина измерительных проводов не менее 80 см

Для домашнего использования вполне подойдет недорогой мультиметр начального уровня. Профессиональным электрикам рекомендуется выбирать более функциональные модели с расширенным набором измерений.

Пошаговая инструкция по прозвонке проводки мультиметром

Прозвонка электропроводки мультиметром — несложная процедура, которую можно выполнить самостоятельно. Следуйте этой пошаговой инструкции:

1. Отключите электропитание на проверяемом участке цепи.
2. Установите поворотный переключатель мультиметра в режим прозвонки (символ звонка или диода).
3. Подключите измерительные щупы к мультиметру.

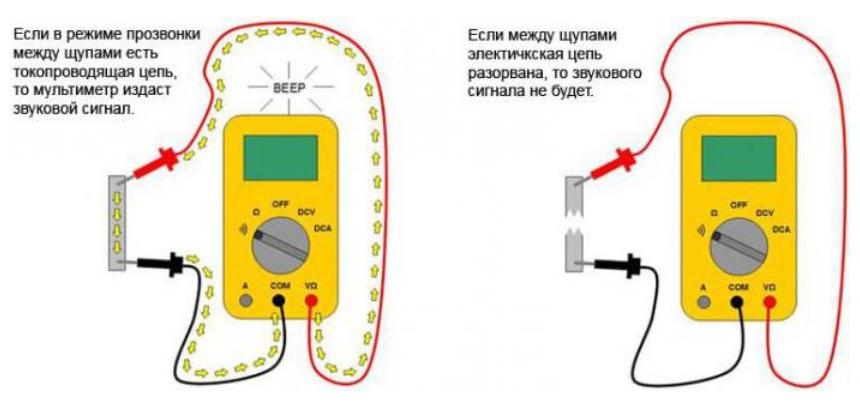

4. Коснитесь концами щупов проверяемых проводов.
5. Если цепь исправна, прибор подаст звуковой сигнал.
6. При обрыве сигнала не будет, на дисплее отобразится бесконечное сопротивление.
7. Проверьте все соединения и участки проводки.

При прозвонке многожильных кабелей удобно замкнуть жилы с одного конца. Это позволит быстро проверить целостность всех проводников.

Как правильно интерпретировать показания мультиметра

Правильная интерпретация показаний мультиметра — ключ к успешной диагностике электропроводки. Рассмотрим основные варианты и их значение:

• Звуковой сигнал и низкое сопротивление (0-1 Ом) — цепь исправна
• Отсутствие сигнала и высокое сопротивление — обрыв в цепи
• Нестабильные показания — плохой контакт или частичное повреждение
• Очень низкое сопротивление между фазой и нулем — возможно короткое замыкание

При измерении сопротивления изоляции показания должны быть не менее 0,5 МОм. Более низкие значения указывают на повреждение или старение изоляционного материала.

Типичные неисправности проводки и их признаки

При прозвонке электропроводки можно выявить различные неисправности. Вот наиболее распространенные проблемы и их характерные признаки:

• Обрыв провода — отсутствие прохождения тока, бесконечное сопротивление
• Короткое замыкание — очень низкое сопротивление между разными проводниками
• Плохой контакт — нестабильные показания, периодическое пропадание сигнала
• Повреждение изоляции — пониженное сопротивление изоляции, возможны утечки тока
• Неправильное подключение — несоответствие схеме, перепутанные провода

При обнаружении любой из этих неисправностей необходимо немедленно устранить проблему, чтобы избежать аварийных ситуаций и возможного возгорания.

Меры безопасности при работе с электропроводкой

Работа с электропроводкой требует соблюдения строгих мер безопасности. Вот основные правила, которые необходимо соблюдать:

• Всегда отключайте электропитание перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не работайте с проводкой в условиях повышенной влажности
• При сомнениях обращайтесь к профессиональному электрику

Помните, что неправильное обращение с электропроводкой может привести к серьезным травмам или пожару. Если вы не уверены в своих навыках, лучше доверить работу специалисту.

Когда необходимо вызвать профессионального электрика

Хотя многие операции по проверке проводки можно выполнить самостоятельно, в некоторых случаях лучше обратиться к профессионалу. Вот ситуации, когда необходимо вызвать электрика:

• Полная замена электропроводки в квартире или доме
• Устранение сложных неисправностей, таких как междуфазное замыкание
• Подключение мощных электроприборов (кондиционер, электроплита)
• Монтаж нового распределительного щита
• Прокладка кабелей в труднодоступных местах

Профессиональный электрик имеет необходимые знания, опыт и оборудование для безопасного и качественного выполнения сложных электромонтажных работ.

Какие инструменты нужны для проверки проводки помимо мультиметра

Кроме мультиметра, для полноценной диагностики электропроводки могут потребоваться дополнительные инструменты:

• Индикаторная отвертка — для быстрой проверки наличия напряжения
• Токовые клещи — для измерения силы тока без разрыва цепи
• Мегаомметр — для проверки сопротивления изоляции
• Детектор скрытой проводки — для поиска кабелей в стенах
• Тестер УЗО — для проверки устройств защитного отключения

Наличие этих инструментов позволит провести комплексную диагностику электропроводки и выявить даже скрытые неисправности.

Как часто нужно проводить проверку электропроводки

Регулярная проверка электропроводки поможет предотвратить аварийные ситуации. Рекомендуемая частота проверок зависит от нескольких факторов:

• Для новых домов — каждые 5-7 лет
• Для зданий старше 25 лет — каждые 2-3 года
• При покупке недвижимости — обязательно перед заселением
• После ремонта или перепланировки — сразу после завершения работ
• При появлении признаков неисправности — немедленно

Не пренебрегайте регулярными проверками — это поможет сохранить ваше имущество и обеспечить безопасность вашей семьи.

Как проверить заземление мультиметром

Проверка заземления — важная часть диагностики электропроводки. Вот как это сделать с помощью мультиметра:

1. Установите мультиметр в режим измерения переменного напряжения.
2. Подключите один щуп к предполагаемому заземлению (металлическая труба, стояк).
3. Второй щуп подключите к фазному проводу в розетке.
4. Показания должны быть близки к 220В (или 120В в США).
5. Если напряжение существенно ниже, заземление может быть неисправно.

Помните, что проверка заземления требует особой осторожности, так как вы работаете с реальным напряжением в сети.

Как прозванивать мультиметром домашнюю проводку

Как с помощью мультиметра проверить домашнюю проводку?

Проверка домашней проводки — важный этап строительства или ремонта жилья. Как часто мы слышим в новостях о том, что у кого-то сгорело жилье из-за неисправной проводки или короткого замыкания. Вы ведь не хотите, чтобы с вашим жильем произошел такой неприятный инцидент? Избежать его очень просто, и поможет в этом даже самый простой, дешевый мультиметр с функцией прозвона электрической цепи.

Делаете ремонт в квартире или же строите свой дом и уже находитесь на этапе прокладки электропроводки? Вы уже купили качественные розетки, выключатели, коробки для монтажа всего этого добра в стену и конечно же качественные кабели, для прокладки проводки. Вы уверены в качестве последнего? Ведь неизвестно, в каких условиях хранился кабель. Даже самый качественный провод, из-за нарушения технологии хранения или каких-то повреждений при транспортировке может окислится или оборваться. А все это может привести к весьма нежелательным последствиям!

Итак, чтобы избежать проблем в дальнейшем, нужно вооружиться хотя бы простым мультиметром и прозвонить провод! Но как прозванивать мультиметром провода? Давайте узнаем!

Начинаем «звонить»!

У многих мастеров встает вопрос — «а как прозвонить кабель, ведь он такой длинный?», «а как быть, если он уже находиться в стене?». Собственно все эти вопросы довольно быстро и легко решаются!

• Неважно, какой длины будет провод, его в любом случае можно прозвонить и проверить его целостность. Для этого, замкните два контакта провода на одном его из его концов (предварительно провод необходимо обесточить!). Если провод трехжильный, соответственно замыкайте три контакта. Если провод уже в стене, это не является большой проблемой просто отключите от него выключатель, розетку или что там к нему подключено на данный момент.
• На другом конце провода контакты не замыкайте. Включите мультиметр в режим прозвона и коснитесь щупами контактов. Мультиметр начал пищать? Тогда поздравляем, кабель целый и не имеет разрывов! Трехжильный кабель проверяется также, вот только прозвонить нужно будет дважды.
• Не спешите убирать мультиметр! После прозвона, можно измерить сопротивление кабеля. Для этого просто переключите мультиметр в режим измерения сопротивления. Если сопротивление будет очень высоким или же мультиметр вовсе не сможет его измерить (собственно как и прозвонить) — на кабеле имеются места окисления и использовать его в дальнейшем не рекомендуется. Если использовать такой кабель, место окисления будет греться, что может привести к короткому замыканию и возгоранию провода.

Если провод окислен его необходимо сразу же заменить. Такой провод может воспламениться при большой нагрузке.

Собственно вот таким простым способом можно прозвонить домашнюю проводку. Это совсем не сложно, но в дальнейшем может уберечь от серьезных проблем. Для такой работы подойдет любой мультиметр как самый простой, для начинающих радиолюбителей, так и сложный профессиональный измерительный прибор. Главное, чтобы у мультиметра была функция прозвона.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Мультиметр: прозвон электропроводки

Очень часто может возникнуть такая ситуация, когда для выполнения правильного соединения электрической цепи, включающей в себя большое количество проводов, необходимо точно знать их соединение между собой. Кроме того, нередко требуется выявить всяческие неисправности, возникающие в этих цепях. Нередки случаи, когда какое-либо электротехническое устройство, попросту перестает работать. После того как принятые первоначальные меры не дали положительного результата, возникает закономерный вопрос, как правильно прозвонить проводку мультиметром, чтобы максимально точно определить место повреждения.

Назначение мультиметра

Мультиметр является электроизмерительным прибором и представляет собой многофункциональное устройство, сочетающее в себе свойства амперметра, вольтметра и омметра. Многие модели обладают еще большим, расширенным перечнем возможностей. В основном, они переносные, но выпускаются и стационарные модели, в которых установлено еще больше дополнительных функций.

Перед тем, как начинать проверку, нужно точно установить, не контактировал ли электрический прибор с влажной средой. Если такой контакт отсутствовал, то единственной причиной неисправности может быть только электропроводка. Такую неисправность устранить очень легко, для этого нужно прозвонить проводку и установить место повреждения.

В подобных случаях, мультиметр становится незаменимым прибором, с помощью которого можно проверить самые различные параметры. Для проверки проводов устройство переводится в режим работы омметра, чтобы измерить электрическое сопротивление, обладающее минимальным значением. Все переводы в тот или иной режим осуществляются с помощью регулировочной ручки. При проверке проводов, нужно в обязательном порядке иметь свободный доступ к контактам, где они закреплены. При необходимости, проверяемое устройство и оборудование может быть частично разобрано. Проверка штекеров выполняется свободно, потому что очень хорошо видно их контакты.

Практическое выполнение измерений

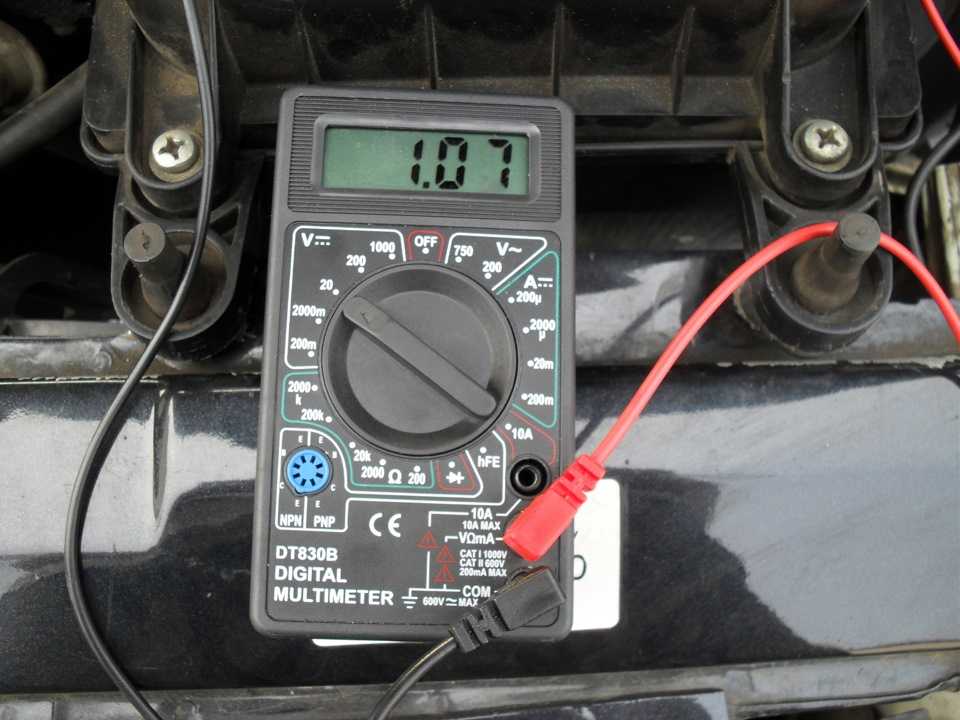

При непосредственной проверке производится соединение щупов прибора и концов проводов, которые проверяются. В случае проверки приборов, выполняется соединение одного щупа с контактом штекера, а другой щуп соединяется с контактом, расположенным на плате.

Исправная проводка показывает сопротивление, значение которого не превышает нескольких долей Ома. Из-за статического электричества, появляющегося на пальцах рук, погрешность измерений может быть в пределах 0-3,0 Ома. Частично поврежденный провод показывает значение более 10-ти Ом. При полном разрыве провода на экране прибора появится единица, соответствующая сопротивлению в 200 Ом.

Когда вопрос, как прозвонить проводку мультиметром, успешно решен, то неисправность провода будет зафиксирована при отсутствии контакта на штекере.
