Пугнп расшифровка кабеля. ПУГНП: расшифровка маркировки, характеристики и применение провода — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое провод ПУГНП. Какие технические характеристики имеет этот кабель. Где допустимо применять провод ПУГНП. Почему использование ПУГНП ограничено нормативами. Как правильно выбрать и проверить качество провода ПУГНП.

Содержание

Что такое провод ПУГНП: расшифровка маркировки

ПУГНП — это аббревиатура, которая расшифровывается следующим образом:

П — провод
У — универсальный
Г — гибкий
Н — низкое напряжение (до 250 В)
П — плоский

Таким образом, ПУГНП — это плоский гибкий провод универсального назначения для сетей низкого напряжения. Отсутствие буквы «А» в начале маркировки указывает на то, что жилы провода изготовлены из меди.

Конструкция и технические характеристики провода ПУГНП

Провод ПУГНП имеет следующую конструкцию:

2 или 3 токопроводящие жилы из скрученных медных проволок
Изоляция жил из поливинилхлорида (ПВХ) толщиной от 0,3 мм
Общая наружная оболочка из ПВХ толщиной от 0,5 мм

Основные технические характеристики провода ПУГНП:

Номинальное напряжение: до 250 В
Сечение жил: от 0,35 до 6 мм² (для двухжильного) и до 4 мм² (для трехжильного)
Количество жил: 2 или 3
Минимальный радиус изгиба: 10 внешних диаметров провода
Температурный диапазон эксплуатации: от -50°C до +70°C
Срок службы: до 15 лет

Область применения провода ПУГНП

Провод ПУГНП предназначен для следующих целей:

Подключение осветительных приборов внутри помещений
Временная электропроводка на период ремонта
Подключение бытовых электроприборов малой мощности
Изготовление удлинителей и переносок для бытового применения

Важно отметить, что использование ПУГНП ограничено нормативными документами. Его не рекомендуется применять для стационарной проводки в жилых и общественных зданиях из-за повышенной пожароопасности.

Преимущества и недостатки провода ПУГНП

Преимущества провода ПУГНП:

Высокая гибкость благодаря многопроволочным жилам
Удобство монтажа из-за плоской формы
Низкая стоимость по сравнению с другими видами проводов

Недостатки провода ПУГНП:

Повышенная пожароопасность из-за горючей ПВХ изоляции
Ограниченный срок службы (до 15 лет)
Несоответствие современным требованиям пожарной безопасности
Возможное занижение сечения жил производителями

Почему использование ПУГНП ограничено нормативами

Использование провода ПУГНП ограничено по нескольким причинам:

Несоответствие современным требованиям пожарной безопасности. ПВХ изоляция провода легко воспламеняется и выделяет токсичные вещества при горении.
Отсутствие единого стандарта производства. Некоторые производители могут занижать сечение жил до 30% от номинального, что приводит к перегреву проводки при нагрузках.

Недостаточная толщина изоляции. Минимальная толщина изоляции 0,3 мм не обеспечивает должной защиты от механических повреждений.
Ограниченный срок службы. 15 лет эксплуатации недостаточно для стационарной проводки в зданиях.

По статистике, более 50% возгораний электропроводки происходит при использовании проводов типа ПУНП и ПУГНП. Поэтому их применение в стационарных электросетях запрещено современными нормативами.

Как правильно выбрать и проверить качество провода ПУГНП

Если вы все же решили использовать провод ПУГНП для временных целей, следуйте этим рекомендациям:

Проверьте сертификат соответствия продукции у продавца.
Измерьте реальное сечение жил с помощью штангенциркуля. Оно не должно отклоняться более чем на 10% от номинального.
Проверьте толщину изоляции — она должна быть не менее 0,3 мм.

Проведите тест на морозостойкость: поместите отрезок провода в морозильную камеру на -15°C на 2 часа, затем выдержите при комнатной температуре 1 час и намотайте на цилиндр диаметром 10 диаметров провода. На изоляции не должно быть трещин.
Измерьте сопротивление жил омметром — оно не должно превышать табличные значения более чем на 5%.

Помните, что даже качественный провод ПУГНП не рекомендуется для стационарной проводки. Для надежной и безопасной электропроводки лучше использовать современные кабели, соответствующие актуальным нормативам.

Альтернативы проводу ПУГНП для стационарной проводки

Для стационарной электропроводки в жилых и общественных зданиях рекомендуется использовать следующие типы кабелей:

ВВГнг-LS — медный кабель с ПВХ изоляцией, не распространяющей горение, с низким дымо- и газовыделением
NYM — медный кабель с ПВХ изоляцией и дополнительным резиновым уплотнением между жилами

ПВС — гибкий медный кабель с ПВХ изоляцией для подключения бытовых приборов

Эти кабели имеют ряд преимуществ перед ПУГНП:

Соответствие современным требованиям пожарной безопасности
Более надежная и толстая изоляция
Длительный срок службы (30 лет и более)
Стабильное качество, соответствующее ГОСТ

При выборе кабеля для стационарной проводки следует ориентироваться на требования ПУЭ (Правила устройства электроустановок) и консультироваться с профессиональными электриками.

Заключение: стоит ли использовать провод ПУГНП

Провод ПУГНП, несмотря на свою низкую стоимость и удобство монтажа, не рекомендуется для использования в современных электроустановках. Его применение ограничено из-за повышенной пожароопасности и несоответствия актуальным нормативам.

Для временных целей, таких как ремонтные работы или изготовление удлинителей, ПУГНП может использоваться с соблюдением мер предосторожности. Однако для стационарной проводки следует выбирать современные безопасные кабели, такие как ВВГнг-LS или NYM.

Помните, что экономия на качестве электропроводки может привести к серьезным последствиям, включая пожары и поражение электрическим током. Всегда консультируйтесь с профессиональными электриками при проектировании и монтаже электросетей.

Провод ПУГНП — расшифровка и технические характеристики кабеля

Назначение провода ПУНГП

Провод ПУГНП
Электрический кабель – это разновидность ПУНП с гибкими жилами. Он дешевле в сравнении с NYM или ВВГ и до 2007 года изготавливался по ТУ 16.К13-020-93. Низкое качество продукции для организации электросети послужило причиной запрета на производство. В настоящее время некоторые производители выпускают ПУНГП, поэтому после покупки его нужно проверить:

положить в морозильник с температурным режимом -15 градусов и осмотреть оболочку на предмет растрескивания;
скрутку после выдержки в морозилке около 2 часов отогреть 60 мин при комнатной температуре и намотать на цилиндр в 10 раз больший длины.

Если корпус кабеля остался целым, его допускается использовать по назначению – для обустройства внутреннего освещения, токоподачи к мелким бытовым приборам и промышленным агрегатам.

Допустимая номинальная мощность переменного тока для кабеля – 250 В.

Зачем нужен провод ПУГНП

Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.

При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.

Производство кабеля ПУГНП продолжается

Меры предосторожности при покупке

Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.

Покупая электротехническое изделие в магазине, рекомендуется:

Проверять сертификат соответствия продукции;
Не приобретать провод с виниловой изоляцией;
Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
Измерить сопротивление проводника с помощью омметра.
Визуально оценить толщину защитной оболочки.

Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.

Вам это будет интересно Особенности гофры для кабеля

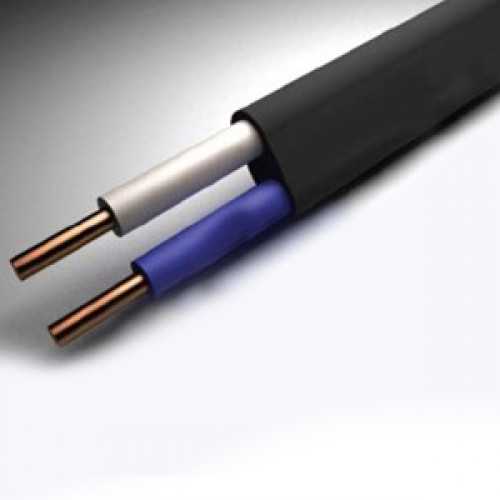

.Двужильный кабель ПУГНП

Описание и конструкция

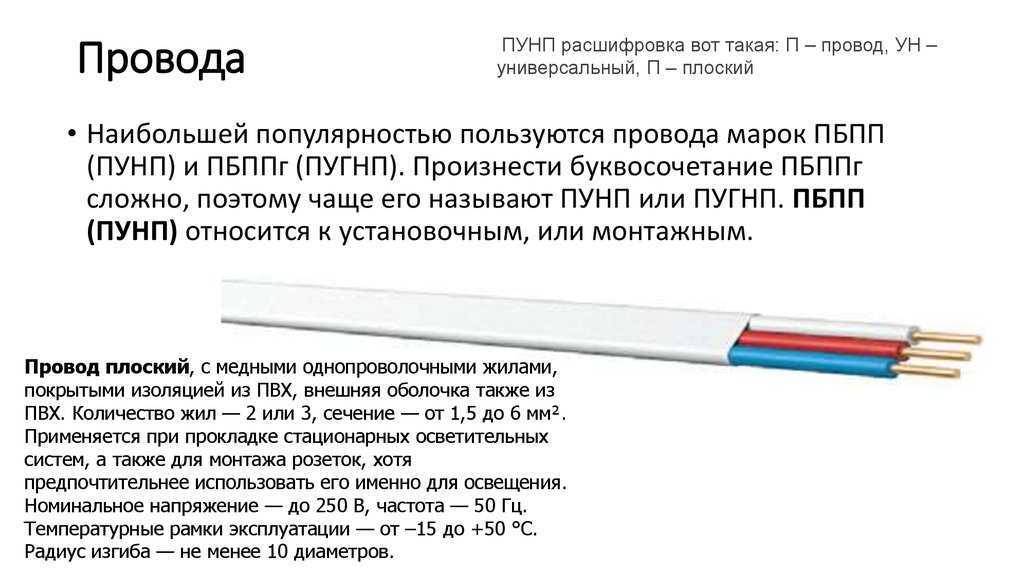

Внешнее отличие проводов ПУНП и ПУГНП
Изначально материал разрабатывался в качестве проводника для подключения бытовой техники. Теперь его выпускают без привязки к ГОСТ, что отражается на эффективности и безопасности эксплуатации. Гибкую модификацию ПУНП нельзя классифицировать как провод, т.к. он включает несколько жил и общее изоляционное покрытие. Под технико-эксплуатационные критерии кабеля изделие также не подходит.

Расшифровка аббревиатуры:

П – название «провод»;
УН – универсального назначения;
Г – гибкий;
П – плоский.

В начале сокращения буквы «А» нет, значит, жилы у него медные. Конструкционно ПУНГП состоит из:

2-х или 3-х токопроводящих жил многопроволочной скрутки;
изоляционной ПВХ-оболочки толщиной 0,3 мм для каждого элемента;
общего изоляционного слоя из ПВХ толщиной 0,5 мм.

Для скрутки жил применяется медь с высокими токопроводящими показателями. Многопроволочная технология должна была обеспечивать необходимую гибкость – при разрыве одного элемента проводник сможет передавать ток, но нагрузка на проводку возрастет.

Параллельное расположение жил без скрутки делает провод плоским. Точное описание материала предоставить проблематично, т.к. изготовители применяют пластикаты с различной стойкостью к возгоранию.

У ПУНГП нет алюминиевых аналогов по причине небольшого сечения жил.

Структура провода ПУГНП

Конструктивно электропровод выполнен несложно. Две или три медные токопроводящие жилы заключены в изоляцию из поливинилхлорида толщиной 0,5 мм. Проводники состоят из тонких медных проволок, прямых или перевитых косичкой, что обеспечивает гибкость кабеля. Жилы уложены параллельно, каждая из них изолирована, имеет отдельную оболочку толщиной не менее 0,3 мм.

Цвет изоляции может быть разным. Чаще всего, в двужильном варианте применяется сине-коричневая или сине-белая расцветка. В трёхжильном — сине-бело-коричневая.

Причины, по которым провод не прошёл сертификацию:

Сечение жил часто занижено, по сравнению с указанным в маркировке;
Ряд производителей выполняет оболочку провода из винила, который выдерживает напряжение только до 250 В;
Провода выпускают с толщиной изоляции 0,3 мм (вместо 0,5 мм по техническим характеристикам), что приводит к снижению прочности продукции.

Вам это будет интересно Описание кабеля RJ-45

Важно! Кабель ПУГНП является разновидностью проводов марки ПУНП, отличается гибкостью шнура. Не имеет аналогов с жилами из алюминия по причине малого сечения проволоки.

Гибкость провода

Изделие ПУГНП не является полноценным проводом, его конструкция предусматривает несколько жил, каждая из которых изолирована. К кабелям его нельзя отнести из-за несоответствия технических рабочих характеристик для данной категории продукции.

Условия монтажа и эксплуатации

Временная проводка
Провод многожильный гибкий модификации ПУНГП применяется для электросетей переменного тока. При эксплуатации изделия соблюдаются условия:

использование только для сети переменного тока напряжением до 250 В с частотой до 50 Гц;
температура работы – от -50 до +70 градусов;
температура воздуха в момент укладки не ниже -15 градусов;
максимальная температура нагрева рабочих элементов — +70 градусов;
влажность воздуха – 100 %;
прогрев окружающей среды — +35 градусов;
допустимый изгиб – радиус прокладки не менее 10 диаметров кабеля.

Изоляционные свойства проводника 1 км в длину при температуре +20 градусов определяются его суммарным сечением:

1 мм2 – до 27,1 Ом/км;
1,5 мм2 – до 12,1 Ом/км;
2,5 мм2 – до 7,41 Ом/км;
4 мм2 – 4,61 Ом/км.

Общий диаметр изделия и диаметр жил проверяются штангенциркулем.

Особенности монтажа

Использование в быту и в промышленности
Поскольку ПУГНП является пожароопасным материалом, необходимо:

Сделать срез и определить цвет жил.
При помощи лупы установить однородность проволоки.
Обустраивать цепь автовыключателем для защиты.
Разбивать проводку на несколько групп.

Провод лучше приобретать с запасом – так увеличивается безопасность электрической магистрали.

Технические характеристики и условия эксплуатации

Перечислим основные технические параметры и условия эксплуатации:

При укладке шнура используют неподвижный метод.
Токоведущие жилы производятся из тонких медных проволок.
Изоляция – из поливинилхлорида, поддерживающего или не поддерживающего горение.
Изоляционный слой сохраняет заявленные свойства при эксплуатации в диапазоне температур от -50 до +50 гр. Цельсия. Провод может длительно использоваться при температуре до +70 гр. Цельсия.
Возможен монтаж зимой. В таком случае минимальная температура в помещении должна составлять -15 гр. Цельсия. Если параметр ниже, то придется нагревать проводник, иначе при перегибах изоляция потрескается или разорвется.
Максимально допустимый радиус изгиба – десять наружных диаметров провода.
Срок службы насчитывает 15 лет. Производители дают гарантию два года с момента запуска в эксплуатацию.

Область применения

Провод ПУГНП 3х0,5
Провод ПУНГП должен подбираться в соответствии с уровнем защиты линии, схемой монтажа, нагрузкой сети. Материал чаще всего приобретается для таких целей:

Освещение. Проводник подключается к оборудованию, источникам тока. Его тянут от распредщитка к светильнику через выключатель. Жилы могут перегреваться, если напряжение сети больше 250 В;
Проводниковая арматура светильников и люстр. Внутри осветительных приборов применяются модификации с 1-2 жилами сечением 1,5 мм2. Они распределяют ток к среднемощным и маломощным потребителями квартиры либо дома;
Временная электромагистраль. Укладка производится с целью временной линии на период ремонта. Потом производится замена на безопасный кабель.

При расчете нагрузки по току учитывайте максимальное сечение жилы ПУНГП – менее 6 мм2.

Назначение и область применения провода ПУГНП

Гибкий бюджетный проводник переменного тока ПУГНП используется при обустройстве проводок с номинальным напряжением до 250 В переменного тока, частотой до 50 Гц. Предназначен для работ внутри помещений при неподвижном методе укладки. Допускается монтаж по деревянным конструкциям (при соблюдении противопожарных условий).

Толщина и материал изоляции зависят от производителя

Допустимое применение проводника:

Монтаж подводки к осветительным приборам, розеткам, электроприборам небольшой мощности;
В качестве соединительной арматуры внутри светильников и люстр;
Устройство временной электропроводки на время строительства или ремонта, с последующей заменой на более надёжную.

Запрещается монтаж на открытом воздухе и в помещениях с высокой температурой и повышенной влажностью (банях, саунах). Кабель не предназначен для подключения мощных потребителей электроэнергии — стиральных машин, обогревателей, электрических плит. С помощью проводника ПУГНП не подключают устройства с большими пусковыми токами: кондиционеры, электродвигатели.

Бухта провода без указания производителя

Важно! По статистике, более 50% возгораний электропроводки возникает при использовании электротехнических изделий ПУНП и ПУГНП.

Потребители, проводящие электрическую разводку в квартире при помощи провода ПУНГП на свой страх и риск, не должны забывать, что по правилам ПУЭ предусмотрено использование электропроводки, выдерживающей нагрузку до 660 Вт.

Технические характеристики провода ПУНГП

Основные характеристики, которые имеет технический и бытовой проводник, представлены в таблице.

Первичное назначение	Освещение и запитка маломощной техники
Тип укладки	Неподвижный
Предел напряжения в сети	250 В
Материал жил	медь
Количество жил	2-3
Материал изоляции	ПВХ-пластикат
Допустимая температура	+50…-50 – рабочая с сохранением свойств
	+70 – долговременный запас прочности
	+80 – максимальный кратковременный нагрев
	+15 – разрешен монтаж
	-15 – допустимый минимальный показатель для укладки
Эластичность	Радиус изгиба – от 10 диаметров проводника снаружи
Влажность воздуха в теплое время года	100 %
Тип изоляции	Двухуровневая из ПВХ
Цвет обмотки	Черный/белый с синим/красным маркером
Тип основы	Цельные провода без скрутки
Тип основы	Жесткая
Популярные сечения жил	1,5 и 2,5 мм2
Упаковочный вес (по сечению)	2х1,5 – 50 кг/км
	2х2,5 – 70 кг/км
	2х4 – 110 кг/км
	3х1,5 – 70 кг/км
	3х2,5 – 100 кг/км
	3х4 – 150 кг/км
Диапазон сечений	Двухжильный – от 0,35 до 6 мм2
Диапазон сечений	Трехжильный – от 0,35 до 4 мм2
Срок эксплуатации	15 лет

Некоторые изготовители указывают гарантийный срок эксплуатации 2 года.

Как заменить провод ПУГНП

Имеющаяся в жилом или производственном помещении проводка кабелем ПУГНП не соответствует современным стандартам по пожароопасности, горючести и пробойному напряжению изоляции.

Электрическую разводку следует заменять современными электрокабелями, которые выпускаются с характеристиками согласно ГОСТам, предназначены для монтажа силовых и осветительных сетей в жилых и производственных зданиях. Провода укладывают в штробах, без гофр, выдерживая 1 см от наружной поверхности стены, возможны различные технические решения.

Вам это будет интересно Обжим интернет кабеля

Силовой кабель ВВГ с маркировкой

Важно! Главное в надёжной электрической проводке — найти хорошего профессионала. Заниматься проведением электротехнических работ должен специально обученный специалист с допуском к электромонтажным работам и с соответствующим опытом.

Кабели ВВГ

Проводники, передающие и распределяющие электроэнергию с напряжением до 1000 В. Внешняя изоляция из поливинилхлорида, чаще чёрного цвета. Жилы гибкие одно- и многопроволочные. Цвет жил: РЕ — желто-зелёный, N — голубой/белый с голубой полосой, Ф — белый.

Важно! Для квартир применяются изделия с сечением 6 мм2, для частных домов — 16 мм2.

Модификации кабеля:

АВВГ — с алюминиевой жилой;
ВВГП — плоское сечение;
ВВГнг —с огнеупорной оболочкой;
ВВГз — резиновая изоляция между отдельными жилами.

Кабель ВВГнг- LS.
Важно! Электропровод подходит для монтажа открытой (в коробах) и закрытой проводки. Срок службы 30 лет.

Кабель NYM

Электроизделие с 1–5 медными жилами в ПВХ изоляции. Между жилами имеется резиновое уплотнение, обеспечивающее термостойкость, влагостойкость и прочность. Электрокабель предназначен для монтажа силовых и осветительных сетей в промышленных и жилых помещениях.

Кабель NYM 3×2,5

Буквенно-цифровая маркировка

ПУНГП 3х2,5
Расшифровать маркировку ПУНГП 3х2,5 можно как провод универсальный гибкий плоский с тремя жилами площадью сечения каждой 2,5 мм2.

Фактическая характеристика сечения бывает на 30% меньше номинальной. Это связано с отсутствием единого стандарта производства.

Еще один момент расшифровки провода ПУНГП – наличие буквы «Г». Медь, в отличие от алюминия не является гибким материалом. Существует вероятность, что при регистрации марки была допущена неточность.

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

П – провод;
УН – универсальный;
Г – гибкий;
П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.

Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.

Массогабаритные параметры

Для определения веса и параметров кабеля используется унифицированная таблица.

Параметры сечения	Транспортировочный наружный диаметр, мм	Упаковочно-транспортировочная масса, кг/км
3х4	4,8х11,8	150
3х2,5	4,2х10	100
3х1,5	3,8х8,8	70
2х4	4,8х8,5	110
2х2,5	4,2х7,5	70
2х1,5	3,8х6,5	50

Расшифровка маркировки

ПУГНП в основном применяется для коммутации осветительных приборов или подключения приборов низкой мощности. Характерная особенность кабеля связана с плоской формой исполнения, что заложено в аббревиатуру.

ПУГНП расшифровывается следующим образом:

«П» – провод,
«УН» – универсальный (применяется практически везде),
«Г» – гибкий,
«П» – плоский.

Обычно в более жестких проводах (в аббревиатуре которых отсутствует буква «Г») в самом начале прописывается буква «А». Это говорит о том, что жилы провода изготовлены из алюминия. Помимо стандартного ПУГНП, существуют дополнительные категории:

ПУГНПнг – изделие, оснащенное изоляционными материалами с минимальным уровнем горючести,
ПУГНПнгд-LS – негорючий и одновременно не тлеющий продукт.

Вы могли заметить, что при расшифровке аббревиатуры были объединены буквы «У» и «Н», хотя их разделяет «Г». Почему создатели этого провода выстроили заглавные буквы аббревиатуры именно так, остается загадкой. Вполне может быть, что при первичной регистрации товара была допущена ошибка. Искать официальную информацию бесполезно, поскольку в соответствии с законодательством применение ПУГНП запрещено.

Производят изделие по одной простой причине: формулировка, запрещающая использование, не ставит ограничения на изготовление и продажу. Популярным шнур остается благодаря своей кажущейся практичности и дешевизны.

Токи нагрузки провода ПУНГП

После укладки сеть должна выдерживать переменное напряжение в 1500 В с частотой 50 Гц на протяжении 60 сек. При этом допустимых токов нагрузки в ТУ нет. ПУЭ регламентируют при любом способе монтажа ПУНГП использовать данные таблицы.

Параметры сечения	Ток нагрузки провода по количеству жил
Параметры сечения	2 жилы	3 жилы
1,5	19	19
2,5	27	25
4	38	35

Характеристики и преимущества кабеля ПВС

Основные характеристики ПВС:

Температура среды использования от -40 до +40 градусов
Максимальная температура нагрева токопроводящей жилы +70 градусов в рабочей фазе
Ресурс безотказной работы провода-5000 часов, срок эксплуатации — минимум 6 лет
ПВС устойчив к коррозии, плесени, грибку
Не токсичен, не горюч
Длина строительного кабеля составляет 50 метров
Рабочее электрическое сопротивление в интервале 1 км приблизительно равно 270 Ом
При номинальном напряжении устойчивость к переменным деформации в изгибе составляет приблизительно от 30000 до 60000 циклов

ПВС с медными жилами обладает рядом преимуществ:

Прочность
Пластичность
Высокий коэффициент сопротивления
Большая токопроводность
Высокий процент терморасширения
Антикоррозийность
Лёгкий ремонт
Совместимость с пускорегулирующими реостатами и изоляторами

Особенности ПВС с алюминиевыми жилами:

Алюминиевые жилы ПВС не нагреваются, а это положительно сказывается на скорость электропотока и его мощность
В отличие от медных, алюминиевые нити проходят окисление оксидами, что продлевает срок их службы и делает возможным использовать их в химическом производстве, в производстве металлопроката
ПВС кабель с алюминиевой жилой более экономичен, так как весит на порядок меньше медного. В связи с этим он нашёл своё применение на мачтах электропередач, так как позволяет протягивать линии без дополнительных опор
Алюминиевый провод дешевле медного, он гибкий и достаточно долговечный. Ресурс использования провода составляет минимум 5 лет

Причины запрета на использование

Использование ПУНГП запрещено, поскольку российский ГОСТ не регламентирует выпуск этой продукции. В ТУ 16.К13-020-93 с характеристиками кабеля есть момент, разрешающий разбег по площади сечения до 30%. Изготовители с целью уменьшения отпускной стоимости делают именно так. В итоге после покупки материала с номинальным сечением 2,5 мм2, окажется, что сечение не доходит и до 2 мм2. Опытные электрики проверяют кабель штангенциркулем, но домашние мастера устанавливают его в сеть, нагрузка которой будет критической для тонкого шнура.

Толщина изоляционного слоя ПУНГП не подходит под современные стандартны электропроводников. Они выпускаются с оболочкой толщиной от 0,4 до 0,5 мм, в ТУ указывается иная цифра – 0,3 мм.

Согласно данным неофициальной статистики в 50 % случаев загорается проводка, сделанная из кабеля ПУНГП.

Пользователи приобретают кабельные изделия ПУНГП по причине недорогой стоимости, не ориентируясь на пожаробезопасность и несоответствие ряда характеристик нормативным. Чтобы предотвратить возгорание проводки, стоит укладывать кабель только внутри помещения в трубе или гофре. Параметры жил стоит измерять в магазине, уделяя внимание цветной маркировке жил, толщине наружной оболочки.

Методы контроля качества провода ПУГНП

Основной метод контроля качества провода ПУГНП осуществляется лабораторным путём на специальной установке. Результаты испытаний сравнивают с регламентированными показателями ТУ. По итогам исследований делают вывод о соответствии данной продукции требованиям качества изделий.

К доступным методам контроля качества относят следующие виды исследований:

визуальный осмотр;
анализ соответствия ТУ конструкционным размерам;
измерение величины электрического сопротивления;
проверка качества оболочки кабеля.

Анализ соответствия ТУ конструкционным размерам

Проверяют специальными инструментами толщину оболочки и покрытия жил. По возможности измеряют диаметр отдельной проволочки в жиле провода. Отклонения от номинальных показателей вызывают сомнения в качестве продукции.

Измерение величины электрического сопротивления

Жилы токопроводников подвергают измерению сопротивления на определённом отрезке провода. Полученное значение в пропорциональном соотношении сравнивают с номинальным сопротивлением кабеля длиной в 1 км. Провод в бухте длиной 50 метров может показывать сопротивление в несколько Ом.

Проверка качества оболочки кабеля

Провод выдерживают в морозильной камере бытового холодильника при температуре – 150С. Отрезок кабеля длиной 1,2 м, свёрнутый кольцом, помещают в морозильное отделение на 2 часа. Извлечённое кольцо оставляют на 1 час в отапливаемом помещении. После того провод наматывают на барабан диаметром величиной 10 ø внешней оболочки провода. Отсутствие трещин на поверхности кабеля подтверждает качество продукции.

Провод ПУГНП: расшифровка, технические характеристики

Описание и конструкция провода ПУГНП

ПУГНП – провод со скрученными из отдельных проволок медными жилами, с изоляцией и оболочкой из ПВХ-пластиката, плоский.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медные жилы; первая «П» — провод; «У» — универсального назначения; «Г» — гибкий; последняя «П» — плоский.

Пример обозначения: ПУГНП 3х2,5 — провод ПУГНП с тремя жилами сечением 2,5 мм2

Поскольку провода марки ПУГНП предназначены в основном для бытового применения, ТУ устанавливает ограниченный набор требований по конструкционным, электрическим и механическим параметрам.

Провода ПУГНП могут иметь 2 или 3 жилы сечением от 0,35 мм2 до 6 мм2. Жилы должны состоять не менее, чем из семи проволок.

Диапазон сечений жил в зависимости от их числа показан в таблице.

Число жил	Номинальное сечение,мм 2
2	0,35; 0,5; 0,75; 1; 1,5; 2,5; 4; 6
3	0,35; 0,5; 0,75; 1,5; 2,5; 4

Цвет изоляции не нормируется. В договоре на поставку может быть оговорено, что изолированные жилы должны иметь отличительную расцветку, в т.ч., что изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой. Цвет оболочки не нормируется (преимущественно белый или натуральный).

Минимальные радиальная толщина изоляции должна быть не менее 0,3 мм.

Минимальная радиальная оболочки должна быть не менее 0,5 мм. Цвет оболочки не нормируется (преимущественно белый или натуральный).

Расшифровка марки, назначение, характеристики, особенности применения

Требования к нему описываются техническими условиями ТУ 16.К13-020-93. Конструкция не сложная: изолированные медные жилы связаны общей оболочкой. Строительные длины выпускающегося кабеля определены предприятием – изготовителем самостоятельно. Выпускается двух, трех проводном исполнении. Фото показывает общий вид.

Расшифровка маркировки ПУГНП определена ТУ, звучит так:

П – провод установочный;
У – универсальный;
Г – гибкий, жила скручена из большого количества тонких медных проволок;
Н – низкий порог электрической прочности;
П – плоская конструкция.

После указания марки цифрами наносится количество жил, их сечение.

Предназначен для стационарной прокладки осветительной сети невысокой мощности потребления внутри помещения. Высокий класс гибкости, обусловленный многопроволочной конструкцией проводника, позволяет успешно использовать провод ПУГНП для изготовления электрических удлинителей, переносок – времянок включения бытовых приборов, устройств малой мощности.

ГОСТ 7399-97 на установочные проводники, работающие в сетях напряжением до 660В:

Нормированные значения номинального сечения жилы (соответственно, диаметр), приводит таблица. Удельная проводимость меди данной площади определяет значение активного электрического сопротивления. Норма должна пресечь использование для изготовления проводника материала низкого качества:

Нормированная толщина слоя изоляции, оболочки зависит от количества проводников, их сечения. Габаритные размеры, вес провода:

Конкретные значения указанных выше величин могут отличаться от ГОСТ:

Сопротивление жилы, из-за возможности уменьшения ее диаметра до 25%, может быть выше стандартного;
Назначение провода для работы в сетях постоянного, переменного частотой 50 Гц тока, напряжение которых до 250В (вместо 660), позволяет производителю делать слой пластика тоньше;
Слой изоляции, оболочки, не менее 0,4 мм;
Диапазон температуры эксплуатации: -15 ÷ 50°С;
Относительная влажность, до: 98%.

Технические характеристики провода ПУГНП

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение,мм2	0,35	0,5	0,75	1,0	1,5	2,5	4	6
Сопротивление жилы, Ом/км	77,4	54,2	36,1	27,1	18,1	10,8	6,8	4,5

Электрическое сопротивление изоляции – не нормируется.

Готовые провода ПУГНП должны выдерживать испытания переменным напряжением 1500 В частотой 50 Гц в течение 1 мин, приложенным между жилами.

Провода должны быть стойкими к навиванию (после выдержки при температуре -15°С при испытании на холодостойкость и при +50°С при испытании на нагревостойкость) на цилиндр (барабан) диаметром, равным 10 наружным размерам провода.

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50˚C и не выше +70˚C, но во время прокладки окружающая среда должна быть не холоднее -15˚C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70˚C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80˚C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35˚C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

1 мм2 – до 27,1 Ом/км;
1,5 мм2 – до 12,1 Ом/км;
2,5 мм2 – до 7,41 Ом/км;
4 мм2 – 4,61 Ом/км.

Рабочие токовые нагрузки для проводов ПУГНП не описаны в их ТУ, поэтому в данном случае следует ориентироваться на требования ПУЭ:

для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Расчетный срок службы проводов ПУГНП равен 15 годам. В двухжильном исполнении ПУГНП выпускается с общей площадью сечения 1-6 мм2, а в трехжильном – 1-4 мм2.

Таким образом, маркировка «ПУГНП 2×2,5» указывает на двухжильный плоский кабель с площадью сечения жил 2,5 мм2. А «ПГУНП 2×1,5» — на трехжильный универсальный плоский кабель с площадью сечения жил 1,5 мм2. Стоит отметить, что на проводах данного типа не всегда можно увидеть внешнюю маркировку, потому что её отсутствие допустимо – информацию о заводе-изготовителе, условном обозначении провода, длине, ТУ и дате изготовления можно получить из ярлычка на бухте.

Срок хранения проводов ПУГНП не регламентирован современными правилами, а согласно категории климатического исполнения их следует хранить под навесами или в закрытых помещениях.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

визуальный осмотр жил на качестве изоляции, количество жильных проволок и т. п.;
измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Массогабаритные параметры провода ПУГНП

Ориентировочные наружные размеры и массы наиболее распространенных сечений проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Сечение	Значение наружного размера для целей упаковки и транспортировки, мм	Значение массы для целей упаковки и транспортировки, кг/км
2х1,5	3,8х6,5	50
2х2,5	4,2х7,5	70
2х4	4,8 х8,5	110
3х1,5	3,8х8,8	70
3х2,5	4,2х10	100
3х4	4,8 х11,8	150

Разновидности провода

Виды проводов

Производители выпускают несколько модификаций:

ПУНГП-нг – с изоляционным негорючим покрытием;
ПУНГП нг – LS – с изоляцией, не подвергающейся возгоранию и тлению;
ПБППГ – расшифровка свидетельствует о промышленном и бытовом назначении.

Все типы отличаются параллельной укладкой жил.

Токи нагрузки провода ПУГНП

Допустимые токи нагрузки для проводов в ТУ не регламентируются. В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных проводов не превышать токов нагрузки, указанных в таблице.

Номинальное сечение,мм2	Допустимый ток нагрузки, А
Номинальное сечение,мм2	Провод с двумя жилами	Провод с тремя жилами
1,5	19	19
2,5	27	25
4	38	35
