Пугв назначение: технические характеристики, расшифровка аббревиатуры и области применения

Содержание

технические характеристики, расшифровка аббревиатуры и области применения

Автор Aluarius На чтение 4 мин. Просмотров 872 Опубликовано

Существует достаточно широкий ряд проводов, которые отличаются неплохими техническими характеристиками. В основе таких характеристик лежит простота прокладки электрических линий и высокая надежность их эксплуатации. Так вот к такой категории относится и провод ПуГВ. Его сегодня используют и для прокладки силовых линий, и коммуникационных цепей. Это надежное кабельное изделие с высокой гибкостью и отличной изоляцией из поливинилхлорида. Основное требование к прокладке – это закрытые от солнечных лучей помещения и территории. Итак, наша задача в этой статье рассмотреть провод ПуГВ – технические характеристики, сделать расшифровку его марки и обозначить места, где он чаще всего сегодня используется.

Технические характеристики

Начнем с того, что в основе производства провода ПуГВ лежит ГОСТ 6323-79. Именно в этом стандарте обозначены технические характеристики изделия. Вот только некоторые из них:

  • это многожильная конструкция (медная) с поливинилхлоридной оболочкой в качестве изоляции;
  • его можно использовать в различных сетях, где протекает переменный или постоянный ток;
  • при этом он может выдерживать переменное напряжение величиною 450-750 вольт с частотою до 400 герц, или постоянное напряжение величиною до 1000 вольт;
  • эксплуатироваться провод ПуГВ может при достаточно экстремальных температурах: низший показатель – это минус 50С, высший – это плюс 70С;
  • относительная влажность среды, в которой провод будет эксплуатироваться, не должна превышать 98%;
  • при этом допускается, что сам провод может нагреваться до +70С;
  • а вот монтажные работы с ним можно проводить при температуре не ниже минус 15С, это связано с техническими характеристиками изоляционной оболочки, которая при низких минусовых температурах становится менее эластичной;
  • очень важный момент – это пожарная безопасность кабельного материала, ПуГВ за счет полимерной изоляции не поддерживает горение, к тому же сама оболочка может подвергаться нагреву до +160С;
  • радиус изгиба – пять внешних диаметров;
  • высокая устойчивость к механическим и особенно ударным нагрузкам;
  • гарантийный срок эксплуатации – 15 лет.

Необходимо отметить, что провод ПуГВ выпускается сегодня в большом ассортименте в плане цветового оформление. Это, во-первых, облегчает монтажный процесс. Во-вторых, упрощает обслуживание и ремонт кабельной электрической разводки. Запутаться в сложных схемах, где использовался провод ПуГВ, очень сложно, в принципе, практически невозможно.

Кстати, что касается расцветки. У каждого производителя может быть свой цветовой набор, который ГОСТом не ограничивается. Но у всех есть обязательно провода для заземляющих контуров – цвет желто-зеленый. Многие заводы выпускают двухцветные провода.

Где применяется ПуГВ

В принципе, этот вид кабельной продукции относится к категории многофункциональных проводов. И все дело здесь в сечение, которое варьируется от 0,5 до 400 мм². разница пределов достаточно большая, поэтому провод можно использовать и для силовых линий, и для коммутационных.

Внимание! Если линия электропроводки монтируется по открытой территории, то рекомендуется сам кабель укладывать в защитные конструкции. Это может быть труба (пластиковая, металлическая), короба или  специальные лотки. Как уже было сказано выше, здесь действует основное требование – закрыть от ультрафиолета ПВХ изоляционную оболочку.

Но чаще всего ПуГВ используется для разводки электрических схем под защитными материалами. Это может быть штукатурка, различного рода облицовка, на потолках под подвесными или натяжными конструкциями. Нередко такой провод укладывается в монолитный бетон или в кирпичную кладку.

Как расшифровывается аббревиатура ПуГВ

Вот расшифровка:

  • две первые буквы «Пу» обозначают, что это провод установочный;
  • «Г» – гибкий;
  • буква «В» обозначает, что у этого кабеля поливинилхлоридная изоляция.

Есть модификации с повышенной пожарной безопасностью, поэтому к уже имеющимся буквам добавляются две «нг». Маркировка будет вот такой: ПуГВнг.

Вот такие у провода ПуГВ технические характеристики. Скажем прямо, на сегодняшний день это самый востребованный вариант кабельной продукции, потому что может использоваться как в электрической разводке зданий разного назначения, так и для прокладки силовых мощных линий электропередач

Провод ПуГВ: расшифровка, технические характеристики, назначение

Особую популярность в последнее время получил провод ПуГВ за счет своего качества, низкой цены и практичности. Данный проводник чаще всего используют во время прокладки силовых и осветительных линий. В этой статье рассмотрим его расшифровку, технические характеристики и просто расскажем о том, как не допустить ошибку во время его покупки.

Расшифровка

Провод ПуГВ получил следующую аббревиатуру:

  • П – означает, что перед нам провод.
  • У – проводник предназначен для установки.
  • Г – гибкий.
  • В – получил оболочку или ПВХ пластика.

Обращаем внимание! Провод ПуГВ отвечает международным стандартам качества. Так как он обладает высоким уровнем гибкости, его можно прокладывать в лодках, коробах и тоннелях.

Конструкция

Состоит провод из:

  • Медной токопроводящей жилы, которая отвечает ГОСТу 22483-77.
  • Изоляция проводника выполнена из поливинилхлоридного пластиката.
  • Наружная оболочка выполнена из ПВХ пластиката и имеет заполнения.

Помните! Если мы говорим за провод ПуГВ – он медный, а вот если вы заметите АПуГВ, это будет означает, что жилы алюминиевые.

Технические характеристики

Следует выделить и несколько основных характеристик:

  1. Минимальная строительная длина составляет 100 метров.
  2. Провод не боится вибрации, ударов и акустических шумов.
  3. Максимально допустимый нагрев 70 градусов.
  4. Радиус изгиба 5 наружных диаметров.
  5. Нельзя использовать при влажности 98% и температуре +35 и более.
  6. Рабочая температура от -50 до 65 градусов.
  7. Нельзя проводить его монтаж при температуре -15 градусов и ниже.
  8. Срок службы составляет 20 лет и более.
  9. Сечение от 0,5 до 95 мм2.

Обращаем внимание! По нормам сечение и удельный вес может отличаться на 10%, так что во время покупки помните об этом.

В следующей таблице вы сможете найти основные характеристики данного проводника, среди основных: сечение, масса, количество жил. Итак, таблица характеристик:

Область применения

Проводник можно использовать в помещения закрытого типа во время стационарной установки. Также его можно использовать под закрытой крышей, но при условии, что на него не будут попадать прямые солнечные лучи. Помимо этого его можно укладывать под штукатуркой или в кирпичной кладке.

Как не купить подделку

Сейчас на территории нашей страны можно встретить достаточно большое количество подделок, поэтому всегда стоит быть достаточно аккуратными во время его приобретения. Мы рекомендуем проводить его испытания специальными приборами, все это поможет исключить возможные проблемы.

Читайте также:

Кабель АСБ.

Электрический счетчик с пультом.

Подключение бра.

Характеристики провода ПуВ

Описание характеристик установочного провода ПуВ. Область применения проводника и основные сечения.


Установочные провода используются для монтажа проводки внутри электроприборов и в электрических щитках вводных и распределительных. К ним относятся провода семейств ПВ, ПуГВ, ПуВ. Они предназначены для монтажа в схемах с напряжением до 450В. А это большая часть задач, которые ставят заказчики перед электриком, как в сфере домашней электропроводки, так и в промышленных щитах, включая слаботочные цепи. В этой статье мы рассмотрим сечения и технические характеристики провода ПуВ. Содержание:

Расшифровка маркировки

Чтобы понять для чего используется этот провод, нужно разобраться как расшифровывается его маркировка. В нашем случае она расшифровывается следующим образом:

  • П – провод;
  • у – установочный;
  • В – виниловая изоляция.

В аббревиатуре нет буквы «А» в начале, отсюда становится ясно что провод ПуВ медный. Цифры, которые следуют после маркировки, обозначают площадь поперечного сечения токопроводящей жилы, например, у ПуВ-2,5 – сечение ТПЖ 2,5 кв. мм.

Особенности конструкции

Токопроводящая жила состоит из одной или нескольких медных проволок, такие жилы часто называют монолитными, однопроволочными или жестким. Жила покрыта слоем изоляции из поливинилхлоридного пластиката.

Важно! Провода ПуВ сечением до 10 кв. мм производят с одной токопроводящей жилой, а свыше 16 кв. мм – токопроводящие жилы многопроволочные. От состава проводника зависит, где его можно применять!

Особенностями монолитных жил является их низкая гибкость, но зато они держат форму, которую им придают. Этим вы добьетесь аккуратного электромонтажа, а проводка в щитке не будут провисать и путаться.

Интересно, что провод ПуВ изготавливается по ГОСТ 6323-79, а токопроводящая жила соответствует ГОСТ 22483-77 – этим обуславливается соответствие провода его характеристикам, о которых мы поговорим дальше.

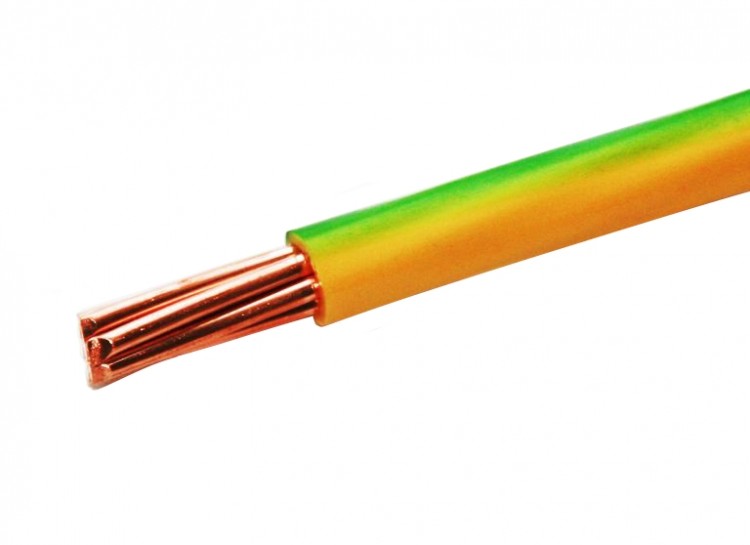

Изоляция может быть, как одноцветной сплошной, так и состоять из зеленых и жёлтых полос – такое решение используется для прокладки заземляющих проводников. При заказе проводника, как и в других случаях, нужно указывать какой цвет изоляции вам нужен.

Технические характеристики

У провода ПуВ технические характеристики соответствуют аналогичным по сфере применения маркам проводников. Рассмотрим их подробнее.

  1. Переменное напряжение 450В при частоте до 400 Гц.
  2. Постоянное напряжение – до 1000В.
  3. Диапазон допустимых температур эксплуатации от -50 до +65 градусов Цельсия при влажности до 98%.
  4. Минимальная температура при которой допускается электромонтаж – не ниже -15 градусов Цельсия.
  5. Максимальная температура нагрева жилы – 70 градусов Цельсия.
  6. Сопротивление изоляции при температуре не ниже -20 градусов Цельсия – 20 МОм
  7. Минимальный радиус изгиба не менее 10 наружных диаметров провода.
  8. Срок службы – до 20 лет (при отсутствии вредных факторов типа прямого воздействия ультрафиолета, слишком высоких и низких температур).
  9. Гарантийный срок службы – 3 года.
  10. Класс гибкости – 1.

Не менее важной характеристикой является сопротивление токопроводящей жилы Ом/км. Эти значения, а также вес и ряд сечений вы видите в таблице ниже.

Провода ПуВ соответствуют международным стандартам МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Также стоит отметить, что соответствие техническим характеристикам выполняется только при выполнении требований к хранению, прокладке, транспортировке и эксплуатации изделия. Поэтому на всех этапах важно исключить повреждения изоляции, неверный монтаж несоответствующий ПУЭ.

Сфера применения

Давайте разберемся, где применяется рассматриваемый провод.

Технические характеристики ПуВ позволяют использовать его для прокладки внутри электрических щитов или для монтажа силовых линий в электрооборудовании. Примером такого оборудования являются сварочные аппараты, также часто им собирают схемы тепловых пушек.

В электрощитах проводник удобно использовать в качестве перемычек для распределения фаз между автоматическими выключателями и другими элементами щита. К тому же одножильный провод ПуВ не нуждается в обжимке наконечниками для подключения винтовым зажимом, которые используются в тех же автоматах, УЗО, счётчиках и прочем.

Также характеристики позволяют его использовать для монтажа цепей освещения или других силовых линий при прокладке в гофротрубах, кабель-каналах или металлорукавах.


Аналоги и лучшие производители

Провод ПуВ пришел на смену устаревшему ПВ-1, они имеют практически идентичные технические характеристики и назначение. Если вам нужно провести монтаж в труднодоступных местах, для этого подойдет гибкий аналог – ПуГВ или ПВ-3.

Посетители часто задают вопрос «Чем отличается ПуВ от ПуГВ?». Их основным отличием является класс гибкости, у ПуГВ он 5, а у ПуВ – 1. Это связано с тем, что у ПуГВ многопроволочная конструкция, в остальном их технические характеристики почти полностью совпадают.

В России множество предприятий производят такой проводник, среди них можно выделить:

  • ОАО «Подольсккабель», г. Подольск;
  • АО «Росскат», г. Нефтегорск;
  • ООО «Дмитров-кабель», г. Дмитров.

На этом мы и заканчиваем обзор характеристик провода ПуВ. Надеемся, предоставленный материал был для вас полезным и интересным!

Также читают:

  • Как собрать распределительный щит
  • Сборка трехфазного электрощита своими руками
  • Как соединить автоматические выключатели в щитке
Нравится0)Не нравится0)

расшифровка, описание, техническая характеристика, назначение, область применения

Предлагаем купить провод ПУГВ в Москве. Склад с оптовыми ценами находится по адресу Береговой пр-д, д 2 (станция метро Фили) в районе ТТК (3 транспортное кольцо), что позволяет совершать быструю доставку как по городу так и в Московскую область.



ПУГВ — расшифровка

П — проводник

У — установочного назначения

Г — повышенной гибкости

В — ПВХ изоляция



ПУГВ — описание и характеристика

Кабель ПУГВ представляет собой одножильный медный проводник повышенной гибкости. Токопроводящая жила скручена из множества более тонких или толстых медных жил. Для увеличения сечения проводника количество тонких жил увеличивается. Минимальное их количество 7 штук. Наружный слой изоляции выполнен их поливинилхлоридного пластиката. Особенность данного проводника — это то, что он всегда выпускается одножильным. При этом окраска изоляции всегда соответствует назначению данного кабеля: желто-зеленая — заземляющий тип кабеля, красная — фазная жила, синий — нулевая и так далее.

Общие параметры данного кабеля имеют следующие значения:

Материал изготовления токопроводящей жилы — медь;

Номинальное переменное напряжение 450/750 В, при постоянном 1000 В;

Максимальная частота переменного тока в сети не более 400 Гц;

Количество жил — 1;

Диапазон сечений жилы от 0. 50 до 400 мм/квадратных;

Эксплуатационные температуры в диапазоне от -50 до +70 градусов;

Температурные показатели монтажа не ниже -15 градусов;

Предельно-допустимая температура нагрева жилы — 160 градусов;

Срок службы с момента изготовления — 15 лет.



ПУГВ — область применения и назначения

Кабель марки ПУГВ используется для силового питания электроустановок, при сборке схем щитовых и управления, для схем освещения. Рассчитан на номинальное напряжение не выше 750 В с частотой не более 400 Гц переменного тока, и 1 кВ постоянного. Кроме того, благодаря одной многопроволочной жиле, кабель обладает повышенной гибкостью, поэтому его удобно использовать для монтажа в труднодоступных местах.

Чувствительность изоляции кабеля при физических нагрузках и воздействию прямых солнечных лучей вносит необходимость прокладывать кабель в специальных каналах или гофрированных шлангах. Допускается прокладывать кабель в группе благодаря поливинилхлоридной изоляции, свойства которой не позволяют ей увеличивать очаг горения кабеля.

Кабель пригоден для эксплуатации во всех климатических условиях. Тем не менее, при температуре ниже -15 градусов, его нельзя сгибать, в противном случае его изоляция начнет трескаться. Также следует беречь кабель от воздействия с попаданием на него осадков. При соблюдении всех правил эксплуатации, кабель прослужит не менее 15 лет.



Как купить ПУГВ в Москве

На сайте electrorus.ru можете купить провод  ПУГВ по оптовым ценам.

На сайте оптового склада представлен обширный ассортимент разных видов Кабелей и Проводов, с которым можно ознакомиться.

Актуальные цены, акции и скидки на кабельно-проводниковую, электротехническую и светотехническую продукцию можно узнать,  отправив письмо с запросом на почту [email protected]  или позвонив по телефону 8(495)409-06-76.

На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.

ПуГВ 1х2,5 • ЭНЕРГОПОСТАВКА

Расшифровка проводов ПуГВ-Т 1х2,5:

П – Провод
у – Установочный
Г – Гибкий
В – Изоляция – из поливинилхлоридного пластиката.
Т – Тропическое исполнение
1 – количество жил
2,5 – сечение жил

Элементы конструкции проводов ПуГВ-Т 1х2,5:

1. Токопроводящая жила – из медной отожженной проволоки, многожильная, гибкая 5 класса.
2. Изоляция – из поливинилхлоридного пластиката.

Область применения проводов ПуГВ-Т 1х2,5:

проводов ПуГВ-Т 1х2,5 предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, внутренних установок, в том числе в жилых и общественных зданиях на номинальное переменное напряжение до 450 В (для сетей 450/750 В) номинальной частотой до 400 Гц или постоянное напряжение до 1000 В.

Условия эксплуатации и монтажа проводов ПуГВ-Т 1х2,5:

Провода применяются для прокладки в стальных трубах, коробках, на лотках для монтажа электрических цепей.
Для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей.
Для прокладки в осветительных сетях, для монтажа и присоединения приборов бытового назначения, прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей.
Для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
Класс пожарной опасности по ГОСТ Р 53315-2009- О1.8.2.5.4.
Вид климатического исполнения Т, категория размещения 2 по ГОСТ 15150-69.
Провода и кабели стойки к воздействию повышенной температуры окружающей среды до 65 0С.
Провода и кабели стойки к воздействию пониженной температуры окружающей среды до минус 50 0С.
Провода и кабели стойки к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды до 35 0С.
Монтаж проводов и кабелей должен производится при температуре не ниже минус 15 0С.
Радиус изгиба при монтаже – не менее 10 D.
Провода и кабели стойки к воздействию плесневых грибов.
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины провода или кабеля и температуру 20 0С, должно соответствовать требованиям ГОСТ 22483-77.
Электрическое сопротивление пересчитанное на 1 км длины и температуру 20 0С, должно быть не менее 5 Мом.
Длительно допустимая температура нагрева жил не должна превышать 70 0С.
Строительная длина – не менее 100м.
Срок эксплуатации проводов ПуГВ-Т 1х2,5 не менее 20 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Провода ПуГВ-Т 1х2,5 цена за метр:

Стоимость продукции рассчитывается индивидуально, исходя из объема, условий заказа. Чтобы узнать окончательную цену, необходимо оставить заявку.

Наличие на складе носит справочный характер и может изменяться (реализация, поступление). Мы работаем более чем с 500 складами по всей России и стараемся поддерживать данную информацию в актуальном состоянии.

Усыновление - Нация мопсов

Волонтеры Pug Nation заботятся о наших мопсах и сочувствуют им, помогают персоналу, знакомят публику с усыновляемыми собаками, помогают на общественных мероприятиях по усыновлению и вносят свой вклад многими другими значимыми способами для поддержки каждого аспекта нашей организации.

Если вы любите мопсов и хотите изменить жизнь бездомных мопсов, мы приглашаем вас присоединиться к нашей команде волонтеров.

Вот ответы на наши наиболее часто задаваемые вопросы о волонтерстве в Pug Nation Rescue of Los Angeles.Пожалуйста, прочтите эти часто задаваемые вопросы перед тем, как подавать заявку на участие в волонтерской работе.

Как я могу начать волонтерство в Pug Nation Rescue of LA?

  1. Заполните заявление волонтера.
  2. Пройдите обязательную ориентацию. После рассмотрения вашей заявки с вами свяжутся по электронной почте, чтобы зарегистрироваться для участия в нашей новой волонтерской ориентации.
  3. Начни волонтерство! После ориентации вы получите доступ к нашей онлайн-странице регистрации волонтеров, где вы можете начать планировать смены волонтеров.

Где вы проводите свои новые волонтерские мероприятия?

Ориентации для волонтеров проводятся в нашем учреждении в Гардене, штат Калифорния, в воскресенье днем ​​и длятся примерно 90 минут. Обычно мы планируем одну ознакомительную сессию каждый месяц.

Я слышал, на этой неделе у вас запланирована новая ориентация для волонтеров. Могу я просто появиться?

Участники новой волонтерской ориентации должны быть зарегистрированы для участия. После того, как вы подадите заявку на участие в волонтерской работе, вам будет предоставлена ​​информация и ссылка для регистрации на предстоящую ориентацию. Наши сеансы часто достигают своей вместимости, и мы не можем принимать посетителей.

У меня большой опыт работы с мопсами, и я был волонтером в других организациях животных. Нужно ли мне посещать новую волонтерскую ориентацию?

Да. Мы требуем, чтобы все кандидаты прошли новую ориентацию для волонтеров до того, как станут волонтерами в Pug Nation. Во время ориентации вы узнаете о нашей миссии, программах и различных возможностях волонтерства, включая операции и процедуры, которые необходимо выполнять для обеспечения безопасности наших мопсов.

Есть ли у вас возрастные ограничения для волонтеров?

Да. В связи с характером работы и безопасностью наших мопсов, все добровольцы должны быть не моложе 16 лет и иметь возможность работать самостоятельно.

Могу ли я заполнить бумажную форму заявки?

Для обеспечения эффективности мы не предлагаем и не обрабатываем бумажные заявки. Мы требуем, чтобы все заявки добровольцев подавались в электронном виде через наш веб-сайт.

Нужно ли мне иметь опыт работы волонтером в Pug Nation?

Вам не обязательно иметь какой-либо официальный опыт спасения других животных или даже иметь собственного мопса, но мы исходим из того, что вам комфортно находиться рядом с собаками и вы имеете общее представление о породе мопсов.

Мне нужно выполнить требование общественной или школьной службы, работая волонтером. Кто может мне с этим помочь?

Мы не проверяем и не подписываем какие-либо требуемые часы работы, поскольку наша цель - обучить и удержать долгосрочных волонтеров.

После посещения новой ориентации волонтеров, могу ли я зайти в учреждение в любое время, когда я захочу стать волонтером?

Волонтеры должны зарегистрироваться заранее на нашем онлайн-портале, если они хотят стать волонтерами в учреждении. Мы приветствуем ограниченное количество волонтеров ежедневно с 12:00 до 16:00.Если не указано иное, мы не допускаем волонтеров в учреждение до 12:00 или после 16:00.

Могу ли я взять с собой друга или члена семьи, когда я буду волонтером в учреждении?

Все волонтеры должны быть записаны на работу в учреждение. Ваш друг или член семьи также должен быть зарегистрированным волонтером (подать заявление и пройти ориентацию) и также зарегистрироваться, чтобы быть там. Пожалуйста, не приводите с собой гостей.

Могу ли я стать волонтером помимо волонтерской работы в учреждении Гардена?

Да! Мы регулярно проводим ярмарки усыновлений в Tailwaggers в Западном Голливуде, а также участвуем во многих других общественных мероприятиях в течение года (см. Календарь на ближайшие даты), где нам особенно нужна помощь волонтеров.

Как я узнаю о волонтерских нуждах или деятельности?

Мы публикуем все потребности волонтеров на текущий месяц на нашей странице онлайн-регистрации. Мы просим волонтеров регулярно проверять онлайн-портал волонтеров и самостоятельно составлять график волонтерской смены.

Нужно ли мне загружать приложение или платить за использование страницы онлайн-регистрации волонтеров после того, как я посетил новую ориентацию волонтеров?

Нет. Использование настольного или мобильного веб-сайта для регистрации бесплатно. Вам не нужно загружать мобильное приложение с оплатой за использование.

Моя корпоративная или школьная группа участвует в работе с общественностью, и мы хотели бы разово стать волонтером в Pug Nation. Как мы можем это устроить?

Мы не часто можем разместить разовые группы волонтеров, но рассматриваем запросы в индивидуальном порядке, в зависимости от наших текущих проектов и работы, в которой группа волонтеров может помочь. Пожалуйста, напишите [email protected], если у вас есть особый запрос или вы можете предложить помощь по проекту.

Назначение - FHIR v4.0.1

Эта страница является частью спецификации FHIR (v4.0.1: R4 - Mixed Normative и STU). Это текущая опубликованная версия. Полный список доступных версий см. В Справочнике опубликованных версий

Запись медицинского мероприятия среди пациентов, практикующих врачей, связанных лиц и / или устройств на определенную дату / время. Это может привести к одному или нескольким встречам.

12.10.1 Область применения и использование

Ресурсы для встреч используются для предоставления информации о запланированная встреча, которая может быть в будущем или в прошлом.Ресурс описывает только одну встречу, серия повторных посещений потребует создания нескольких ресурсов для встреч для каждого экземпляра. Примеры включают плановую операцию, наблюдение за клинический визит, запланированная конференц-связь между врачами для обсуждения случая, бронирование диагностического оборудования для конкретного использования и т. д. Визит по предварительной записи может быть лично или удаленно (по телефону, видеоконференции и т. д.) Главное, чтобы время и использование одного или нескольких лиц, мест и / или единиц оборудования полностью или частично зарезервировано на определенный период времени.

Это определение включает в себя концепции встреч в клинических условиях, а также расширяет их актуальность в сфере здравоохранения, а также облегчение контакта с другими стандарты встреч / календаря, широко используемые за пределами здравоохранения.

12.10.1.1 Основной рабочий процесс для создания встречи

  • Открытие / Обращение

    Прежде чем назначить встречу, необходимо указать адрес / конечную точку ресурса, который нам нужен. чтобы назначить встречу, необходимо определиться. Часто это зависит от типа медицинских услуг. и любую информацию о форматировании, которая указывает, как сделать запрос. Обычно это выполняется через ресурс Schedule.

  • Проверка доступности по расписанию (необязательно)

    Этот необязательный шаг позволяет проверить любое существующее доступное время. (Ресурсы слота, связанные с выбранным расписанием), по которому можно бронировать.Тот факт, что время указано как доступное, не гарантирует, что можно будет назначить встречу. Система бронирования, которая будет обрабатывать запрос, может принять другие соответствующие решения, чтобы определить, можно ли назначить встречу, например, разрешения, оценки, наличие других ресурсы и др.

    Этот шаг не является обязательным, поскольку создание встречи никогда не является гарантированным действием. Но, выполнив эту проверку доступности, вы можете увеличить шансы на успешную бронирование.

  • Запись на прием

    Когда требуется встреча, запрашивающая сторона создает новый ресурс встречи с Appointment.status = "предложение".
    Все включенные участники (необязательные или обязательные) должны иметь статус status = "need-action", чтобы разрешить фильтрацию и отображение назначения пользователям-участникам для принятия или отклонения новых и обновленных запросов. На основании бизнес-правил внутренней системы, некоторые статусы могут обновляться автоматически, например: «отклонить, потому что запрошенный участник в отпуске» или «пользователю этого типа не разрешено запрашивать эти конкретные встречи».

  • Ответ на запрос

    Процесс ответа просто выполняется человеком / системой, обрабатывающей запросы, обновляя статусы участников на встрече по мере необходимости. Если задействовано несколько систем, то эти создаст записи AppointmentResponse с желаемыми статусами.

    Как только все участники получат / обновят свой статус участия (и основная система, отмечающая записи участников встречи с помощью AppointmentResponse статусы), то обновляется общий статус встречи.

  • Проверка общего состояния (Заявитель)

    Заказчик (организатор) встречи проверяет общий статус встречи (и ответы о встречах, если применимо) с использованием методов FHIR pub-sub.

    Если статусы участников указывают, что требуется изменение расписания, процесс может начать заново, при этом другие системы будут отвечать на новый набор раз.

  • Запись на прием (необязательно)

    Этот необязательный шаг позволяет создать встречу в списке ожидания. Это могло произойти, если Прием необходимо записать на время, не идеальное для пациента из-за отсутствия свободных мест. интервалы времени. В этом рабочем процессе будет две встречи, назначенная встреча во времени слот, который в настоящее время доступен, и встреча в списке ожидания с параметром requiredPeriod, охватывающим время, которое пациент предпочел бы, если бы стали доступны новые слоты.

    Если новые временные интервалы становятся доступными в течение запрошенного периода, система расписания или персонал в планирующей организации может уведомить пациента о доступности нового временного интервала. Если пациент выберет, тогда встреча из списка ожидания будет забронирована в этот конкретный слот, а ранее забронированная встреча будет отменена. Конкретный бизнес-процесс для уведомления пациентов о новой доступности не указан, и это зависит от системы реализации.

12.10.1.2 Есть 2 типичных рабочих процесса, которые происходят с встречами

  • Стиль Outlook - Сообщество

    Эти типы запросов обычно обрабатываются путем выбора определенного времени из списка доступных слотов, затем сделать запрос для этого временного интервала.

  • Расписание больниц - Клинический

    Клиническое планирование часто намного сложнее по своим требованиям и обработке.Часто это включает в себя проверку наличия нескольких объектов в нескольких системах и синхронизация с другими внутренними системами, а не только с теми, которые предоставляются ресурсами слота.

    Следует учитывать ситуации, когда необходимо выполнить планирование. в более похожем на очередь процессе.

    Примечание по реализации: Примечание: этот тип записи на прием к врачу специально не рассматривается. с этим определением ресурса "Встреча" (и других связанных ресурсов), однако, если вы хотел бы внести свой вклад в изменение этого ресурса, чтобы охватить эти варианты использования, пожалуйста, свяжитесь с рабочей группой HL7 Patient Administration.

12.10.2 Границы и взаимосвязи

12.10.2.1 Шаблон запроса / ответа на встречу

При использовании стиля встречи запрос-ответ это делается с помощью Назначение. и ресурсы AppointmentResponse.
Запрос оформляется в форме Назначения со статусом предложенный или ожидающий, и список участников со статусом участия «потребности-действие».

Участники встречи отвечают, соглашаясь (или не принимая) на встречу. путем создания ресурсов AppointmentResponse.
После того, как все участники ответят, ресурс "Встреча" может быть обновляется общим статусом, который сопоставляет результаты всех участников и представляет утвержденные детали назначения.

Свойство типа участника можно использовать для представления конкретной роли, которую практикующий требуется для выполнения по назначению. Это можно было бы указать без актера, когда фактическое практикующий не известен и будет заполнен ближе к назначенному времени.
Это свойство должно быть одинаковым для Appointment-members и AppointmentResponse. чтобы можно было выделить соответствующие значения. Если вам нужно несколько субъектов определенного типа, тогда несколько участников со значением этого типа включены в запись.

12.10.2.2 Статусы встреч и встречи

Назначения могут рассматриваться только как административные, и ожидается, что Встреча будет иметь клинические последствия.

Как правило, ожидается, что встречи приведут к созданию встречи. Встреча обычно создается при запуске службы, а не при прибытии пациента. Когда пациент прибывает, запись на прием может быть отмечена статусом Прибыл.

В контексте отделения неотложной помощи ресурс для записи, вероятно, не подходит для использования. В этих случаях следует создать встречу.

Используемый шаблон запроса о встрече отличается от шаблона «заказ-ответ», который используется где-либо в FHIR.
Это связано с близостью к стандарту iCal. Многие доклинические системы используют дженерики. системы назначения вне здравоохранения, которые реализуют этот стандарт, и желание интегрировать с потребителем, у которого нет доступа к программному обеспечению для здоровья, очень желательно.
Сопоставления со стандартом iCal были предоставлены для руководства реализацией шлюзов между Серверы FHIR и системы iCal.

12.10.2.3 Место назначения и участие

Место встречи должно быть определено с помощью участника, который ссылается на Location или ресурс HealthcareService.
Это позволяет проверять доступность объекта по расписанию и любым конфликтами легче управлять.

Принять животное. Найдите идеального питомца сегодня.

Усыновления

Усыновления

Александрия Петбарн

Александрия Петбарн

Информация об усилителе для ухода за животными

Информация и уход за животными

Жестокое обращение с животными и благополучие

Жестокое обращение с животными и благополучие

Батерст Петбарн

Батерст Петбарн

Блог

Блог

ветви

Филиалы

Филиалы и группы поддержки

Филиалы и группы поддержки

Ответ лесного пожара

Ответ лесного пожара

Кампания и продвижение

Кампания и акции

Центры обслуживания

Центры обслуживания

Уход за животными

Уход за животными

Карьера в RSPCA NSW

Карьера в RSPCA NSW

Общественные программы

Общественные программы

Корпоративная поддержка Наше место

Корпоративная поддержка Наше место

Корпоративная поддержка на вашем месте

Корпоративная поддержка Your Place

Бедствия и предупреждения

Бедствия и предупреждения

Образование

Образование

События

События

События и корпоративные

События и корпоративные

Мероприятия в RSPCA

События в RSPCA

Исключить поиск

Исключить поиск

Пожертвование в подарок

Пожертвование в подарок

Приют для охотников и ветеринарная больница

Приют для охотников и ветеринарная больница

Последние обращения

Последние обращения

Оставьте подарок в своем завещании

Оставить подарок в завещании

Локации

Расположение

Бюро находок

Бюро находок

СМИ

СМИ

Пресс-релизы

Пресс-релизы

Новости amp Inspectorate

Новости и инспекция

Интернет-магазин

Интернет-магазин 2

Владение домашним животным

Есть домашнее животное

Опасность для домашних животных

Опасность для домашних животных

Petbarn

Petbarn

Первичный и вторичный

Начальное и среднее образование

Спасение и реабилитация

Спасение и реабилитация

Розничная торговля

Розничная торговля

Сезонные сообщения

Сезонные сообщения

Приюты

Приюты

Группы поддержки

Группы поддержки

Сиднейский приют и ветеринарная больница

Сиднейский приют и ветеринарная больница

Тренировка

Обучение

Без категории

Без категории

Ветеринарные больницы

Ветеринарные больницы

Ветеринарные службы

Ветеринарная служба

Волонтерство дома

Волонтер на дому

Волонтер у нас дома

Волонтер у нас

Волонтер в RSPCA

Волонтер в RSPCA

Волонтер из дома

Волонтер ИЗ дома

Работа в сообществах

Работа в сообществах

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
