Магнитный пускатель. Схемы подключения пускателей

Магнитный пускатель

Магнитный пускатель — коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором непосредственным подключением обмоток статора к сети и разрывом тока в них без предварительного ввода в цепь дополнительных сопротивлений.

В соответствии с главной функцией магнитных пускателей, основным, а иногда и единственным элементом пускателя является трехполюсный электромагнитный контактор переменного тока, с которым связаны основные параметры пускателя: номинальное напряжение и номинальный ток коммутируемой цепи, коммутационная способность, коммутационная и механическая износостойкость. В соответствии с ГОСТ пускатели предназначаются для работы в категории применения АС.

Категории применения магнитных пускателей:
  • АС-1 – нагрузка пускателя активная или мало индуктивная.
  • АС-3 – режим прямого пуска электродвигателя с короткозамкнутым ротором, отключение вращающегося двигателя.
  • АС-4 – пуск электродвигателя с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.

Коммутационная износостойкость аппаратов в этих категориях проверяется в условиях, моделирующих включение и отключение асинхронного двигателя, соответствующего по параметрам номинальным данным пускателя, в режимах, определенных категорией применения пускателя. Как к элементу систем автоматического управления к пускателям предъявляются высокие требования по износостойкости. Пускатели выпускаются в трех классах коммутационной износостойкости (А, Б и В). Наивысшая износостойкость у аппаратов, относимых к классу А, наименьшая у аппаратов, относимых к классу В. Коммутационная и механическая износостойкость у аппаратов, относимых к разным классам, указывается в технических данных аппаратов конкретных типов.

Класс коммутационной износостойкости выбирается в зависимости от требуемого срока службы и предполагаемой частоты срабатывания в категории применения АС-3.

Режимы работы пускателей

Пускатели должны работать в одном или нескольких из следующих режимов: продолжительном, прерывисто-продолжительном (8-часовом), повторно-кратковременном, кратковременном. Продолжительность включения для повторно-кратковременного режима указывается в технических данных конкретных пускателей.

Пускатели выпускаются в исполнениях с разной степенью защиты от прикосновения и внешних воздействий ( IP OO , IP 20, IP 30, IP 40, IP 54).

Подключение магнитного пускателя

Чтобы подключить магнитный пускатель нужно понять его принцип действия, изучить конструктивные особенности. Тогда, несмотря на кажущуюся сложность схемы подключения вам не составит труда правильно подключить магнитный пускатель, даже если до этого вам никогда не приходилось иметь дело с ним.

Схема подключения нереверсивного магнитного пускателя

Схема состоит:

  • QF — автоматического выключателя
  • KM1 — магнитного пускателя
  • P — теплового реле
  • M — асинхронного двигателя
  • ПР — предохранителя
  • (С-стоп, Пуск) — кнопки управления

Рассмотрим работу схемы в динамике. Включаем питание QF — автоматическим выключателем, нажимаем кнопку «Пуск» своим нормально разомкнутым контактом подает напряжение на катушку КМ1 — магнитного пускателя. КМ1 – магнитный пускатель срабатывает и своими нормально разомкнутыми, силовыми контактами подает напряжение на двигатель. Для того чтобы не удерживать кнопку «Пуск», чтобы двигатель работал, нужно ее зашунтировать, нормально разомкнутым блок контактом КМ1 – магнитного пускателя. При срабатывании пускателя блок контакт замыкается и можно отпустить кнопку «Пуск» ток побежит через блок контакт на КМ1 — катушку.Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя.

Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается. После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии. Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей. Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Отключаем двигатель, нажимаем кнопу «С – стоп», нормально замкнутый контакт размыкается и прекращается подача напряжение к КМ1 – катушке, сердечник пускателя под действием пружин возвращается в исходное положение, соответственно контакты возвращаются в нормальное состояние, отключая двигатель. При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

Принцип работы схемы магнитного пускателя с катушкой на 220В тот же, что и с катушкой на 380В

Схема подключения реверсивного магнитного пускателя

Схема состоит аналогично, так же, как на не реверсивной схеме, единственно добавилась кнопка реверса и магнитный пускатель. Принцип работы схемы немного сложнее, рассмотрим в динамике. Что требуется от схемы, реверс двигателя за счет переворачивания местами двух фаз. При этом нужна блокировка, которая не давала бы включиться второму пускателю, если первый находится в работе и наоборот. Если включить два пускателя одновременно то произойдет КЗ – короткое замыкание на силовых контактах пускателя.

Включаем QF – автоматический выключатель, давим кнопку «Пуск [1]» подаем напряжение на КМ1 катушку пускателя, пускатель срабатывает. Силовыми контактами включает двигатель, при этом шунтируется пусковая кнопка «Пуск [1]». Блокировка второго пускателя — КМ2 осуществляется, нормально замкнутым КМ1 — блок контактом. При срабатывании КМ1 — пускателя, размыкается КМ1 — блок контакт тем самым размыкает подготовленную цепочку катушки второго КМ2 — магнитного пускателя.

Чтобы осуществить реверс двигателя, его необходимо отключить. Отключаем двигатель, нажатием кнопку «С — стоп», снимается напряжение с катушки, которая находилась в работе. Пускатель и блок контакты под действием пружин возвращаются в исходное положение. Схема готова к реверсу, нажимаем кнопку «Пуск [2]», подаем напряжение на катушку — КМ2, пускатель — КМ2 срабатывает и включает двигатель в противоположном вращение. Кнопка «Пуск [2]» шунтируется блок контактом — КМ2, а нормально замкнутый блок контакт КМ2 размыкается и блокирует готовность катушки магнитного пускателя — КМ1.

Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Подключение электродвигателя по схеме звезда и треугольник

Применяются основные способы подключения к сети трёхфазных электродвигателей: «подключение звездой» и «подключение треугольником».

При соединении трёхфазного электродвигателя звездой, концы его статорных обмоток соединяются вместе, соединение происходят в одной точке, а на начала обмоток подаётся трехфазное напряжение (рис 1).

При соединении трёхфазного электродвигателя по схеме подключения «треугольником» обмотки статора электродвигателя соединяются последовательно таким образом что конец одной обмотки соединяется началом следующей и так далее (рис 2).

Клеммные колодки электродвигателей и схемы соединения обмоток:

Не вдаваясь в технические и подробные теоретические основы электротехники необходимо сказать, что электродвигатели у которого обмотками, соединенные звездой работают плавнее и мягче, чем электродвигатели с соединенные обмотками в треугольником, необходимо отметить, что при соединении обмоток звездой электродвигатель не может развить полную мощность. При соединении обмоток по схеме треугольник электродвигатель работает на полную паспортную мощность (что составляет в 1,5 раз больше по мощности, чем при соединении звездой), но при этом имеет очень большие значения пусковых токов.

В связи с этим целесообразно (особенно для электродвигателей с большей мощностью) подключение по схеме звезда — треугольник; первоначально запуск осуществляется по схеме звезда, после этого (когда электродвигатель «набрал обороты»), происходит автоматическое переключение по схеме треугольник.

Схема управления:

Подключение напряжения питания через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.

После включения пускателя К3, своими нормально-замкнутыми контактами размыкает цепи катушки пускателя К2 контактами К3 (блокировка случайного включения) и замыкает контакт К3, в цепи питания катушки магнитного пускателя К1, который совмещен с контактами реле времени.

При включении пускателя К1 происходит замыкание контактов К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение обмотки пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

   Схема управления

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая магнитный пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.



Смотрите также по этой теме:

   Реле промежуточное. Назначение, где применяются и как их выбирают?



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Контакторы и магнитные пускатели: сходства, различия

Контакторы и магнитные пускатели — электротехнические приспособления, являющиеся немаловажными составляющими электрических сетей. Они предназначаются для связи между цепями силового типа и для цепей управления. Зачастую, специалисты по наладке оборудования, не всегда могут дать обоснованный ответ, чем отличается контактор от магнитного пускателя. Оба выполняют перечень схожих назначений, но все же различия между ними существуют, так как, каждый из них, обладает своеобразными функциями и особенностями.

Контакторы

Контактор — двухпозиционное устройство электромагнитного принципа, выполняющее дистанционное воздействие на включение и выключение электрических силовых цепей, в условиях обычного режима работы.

Контакторы

Принцип работы

Контакторы состоят из проводных катушек, в которых расположены сердечники, присоединенные к контактам замыкания (размыкания). Контакты замыкают (размыкают) цепь, которая пропускает ток. Медный (стальной) каркас упрочняет катушку и создает условия для охлаждения элементов.

Принцип работы контакторов заложен в двух действиях противоположного характера. На катушку поступает напряжение, вследствие чего, создается магнитный импульс, и подвижная часть сердечника начинает движение в сторону неподвижной части, и замыкает цепь, благодаря чему, в цепи появляется ток и включается электрооборудование. Когда подача энергии прекращается, сердечник, при помощи пружинной системы, возвращается в разомкнутое положение, что приводит к размыканию цепи и отключению оборудования.

Контакторы 2

Включаются и выключаются контакторы благодаря двум кнопкам «Пуск» и «Стоп» на панели кнопочного устройства. Замыкание контактов кнопки «Пуск» запускает процесс, описанный чуть выше, который приводит к замыканию силовых контактов и те остаются в замкнутом положении, даже после возврата кнопки в исходное положение. Такой эффект достигается, благодаря наличию, вспомогательных блок-контактов.

Системные цепи, имеют принципиальные отличия. Питание, поступающее на катушку, приходит с цепи управление, где ток не превышает 230 В. А цепь, которую замыкают контакты, называется силовой, так как она проводит ток, с силой, превышающей силу тока в цепи управления.

Область применения

Данные устройства, коммутируют цепи реактивной мощности и применяются в управлении электрическими двигателями, имеющими высокую мощность, а так же, в области инфраструктуры электрического транспорта.

Магнитные пускатели

Магнитный пускатель — низковольтный аппарат комбинированного типа и электромагнитного принципа, который производит запуск электродвигателей, обеспечивает их непрерывное вращение, отключает от электропитания, защищает, выполняет реверсивные функции.

Магнитные пускатели

Принцип работы

Данный прибор, состоит из основной части, для стационарного крепления, катушки, якоря, который передвигается по направляющим механизма, пружинного механизма, стационарных и подвижных контактов и корпуса. Самые простые пускатели, предстают в виде коробки, оборудованной кнопкой и клеммами, для присоединения к силовым цепям и стационарным контактам.

Принцип действия, заключается в том, что, когда ток попадает на катушку пускателя, он срабатывает по принципу электромагнита. Под воздействием магнитного поля, якорь притягивается к сердечнику, вследствие чего происходит замыкание контактного мостика, и запускается электрооборудование. Нижнее положение якоря, влияет на работу всего прибора. В данном положении, должно быть надежное сцепление контактов, так как данная составляющая играет роль прочного соединения входных и выходных электрических проводов, в момент срабатывания схемы.

Магнитные пускатели 2

Отсутствие тока, влечет за собой, исчезновение магнитного поля вокруг катушки. Это приводит к отбрасыванию якоря вверх за счет энергии пружин, контактный мостик, находящийся на подвижной части, обеспечивает разрыв силовой цепи, что приводит к отключению питания и оборудования. В данной системе, тоже есть наличие, вспомогательных блок-контактов.

Исправность магнитных пускателей, можно проверять вручную. Если устройство исправно, то, при нажатии на якорь, должно ощущаться сопротивление от сжатия пружин. Такое ручное управление допустимо только для проверок и не применяется во время рабочего процесса.

Область применения

Основная сфера использования магнитных пускателей — запуск, остановка и реверс электрических двигателей асинхронного типа. А, так как эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, то их устанавливают для дистанционного управления осветительным оборудованием, компрессорными установками, насосами, кранами, электропечами, конвейерами, кондиционерами.

Отличия контакторов от магнитных пускателей

Габариты, конструктивные особенности и защищенность

В состав контактора входит пара силовых контактов и объемные камеры для дугового гашения, что делает это устройство достаточно тяжелым и большим. По этим причинам, он не оборудуется корпусом, что делает его опасным для посторонних лиц и незащищенным от влаги. Поэтому, они монтируются в специальных местах, коими являются специализированные щиты или электрические шкафы. Имеют от 1 до 5 полюсов.

Магнитный пускатель, в отличие от контактора, имеет пластиковый корпус и трех — парные силовые провода, не имеет камер для дугового гашения. Корпус делает его безопасным и защищенным от влаги и позволяет использовать пускатели, даже под открытым небом, но отсутствие камер защиты от дуговых зарядов, не позволяет его использование в цепях с высокими мощностями и множественными коммутациями.

Магнитные пускатели 3

Производственный фактор

Важно знать, что слаботочные контакторы не выпускаются, а значит в слаботочных цепях, возможно, устанавливать только магнитные пускатели. Именно это обстоятельство, позволяет пускателям держаться на плаву в рыночном сегменте данной сферы.

Назначение устройств

Несмотря на то, что пускатели отлично подходят для большинства электрических приборов, основным его назначением, являются трехфазные двигатели переменного тока. Пускатель выполняет функцию их запуска и отключения, а также предотвращает непроизвольный пуск. В принципе, пускатель обладает достаточно узконаправленной значимостью. Используются в сетях с напряжением до 380 В.

Контактор, в свою очередь, коммутирует, абсолютно все виды электрических цепей и применяется в конструкции сложносоставных схем, что делает его, практически универсальным. Мощные электродвигатели, цепи компенсации реактивной мощности и иные области электротехники, где присутствуют частые запуски и большие нагрузки, вот основные сферы применения контакторов. Используются в сетях с напряжением до 660 В.

Необходимые действия при эксплуатации контакторов и магнитных пускателей

  1. Перед установкой приборов, необходимо убрать смазку с рабочих поверхностей и проверить состояние, каждого электрического соединения и проверить, правильность регулировки устройств.
  2. Необходимо регулярно проверять состояние контактной группы, периодически осматривая после 50 000 срабатываний или после каждого отключения тока в аварийном режиме. Магнитные пускатели 4
  3. Выполняя зачистку поверхности контактов, главное сохранять их первоначальную форму.
  4. Проверять расположение разрывных контактов, относительно друг друга. В помощь будет копировальная бумага.
  5. У контакторов, с несколькими полюсами, проверяется одновременное замыкание контактов всех полюсов.
  6. Необходимо проводить проверку на исправность механической блокировки.
  7. Постоянно проверять зазор между контактами. Заменяются они, когда первоначальная толщина уменьшается на 50%, а у контактов с накладками на 80%.Магнитные пускатели 5

Заново установленные контакты, должны соприкасаться по линии, длина которой по сумме, ровняется 75% и более, ширине подвижного контакта. Допускается контактное смещение, не более 1 мм по ширине.

Основные поломки контакторов и магнитных пускателей, и их причины

Выход из строя управляющей катушки

Причины:

  • было подано напряжение, от электрической сети, не соответствующее рекомендациям. То есть, была установлена катушка под напряжение 220 вольт, а напряжение подсоединяемой сети, составляло 380 вольт;
  • подача тока на катушку, у контактов которой, образовалась перемычка. Итог — короткое замыкание и сгоревшие контакты катушки;
  • межвитковое замыкание, вследствие естественного старения изоляции на медной обмотке катушки;
  • превышенные рабочие температуры.

Катушка

Сгорание главных контактов

Причины:

  • неправильный расчёт параметров нагрузки на пускатель.
  • подключение устройства, с двумя силовыми и одним дополнительным контактом, к трёхфазной нагрузке. Дополнительный контакт не рассчитан на номинальную силу тока выше 10 А, вследствие чего, происходит сгорание более слабого звена;Контакты
  • низкое напряжение на катушке, вследствие чего, возникает недостаток мощности вырабатываемой силы, необходимой для сцепления главных контактов. Причина такого недостатка, кроется в разной жесткости возвратных пружин, когда возникает дребезг и уменьшается постоянство и площадь сцепления контактов.
  • в процессе длительного срока работы, по причине воздействия, создаваемого вибрацией, ослабевает крепление проводников с контактными выводами. Уменьшение площади смыкания контактов, влечет за собой местный перегрев, что выводит контакты из строя.

Видео по теме

Хорошая реклама



100 фото современных моделей и схемы их подключения

Коммутационный аппарат, предназначенный для дистанционного управления электропитанием трехфазных электродвигателей, именуют магнитным пускателем. Посредством этого устройства выполняется пуск, отключение или реверс электромоторов, в паре с тепловым реле защищает их от перегрузок. Модели магнитных пускателей представлены на фото в нашей статье и в галерее.

Разновидности

В зависимости от схемы подключения различают нереверсивные и реверсивные МП. Первый – осуществляет подключение и отключение потребителей от сети, второй же может менять подключение фаз и в этом случае ротор изменяет направление вращения.

А по месту установки виды магнитных пускателей бывают:

  • Открытого типа. Их размещают в щитках или других местах, защищенных от действия неблагоприятных факторов окружающей среды;
  • Защищенного исполнения. Монтируют в непыльных помещениях;
  • Влагонепроницаемые. Могут располагаться как с внутренней, так и с наружной стороны здания, если имеются навесы либо козырьки, защищающие от негативного воздействия солнца и воды.

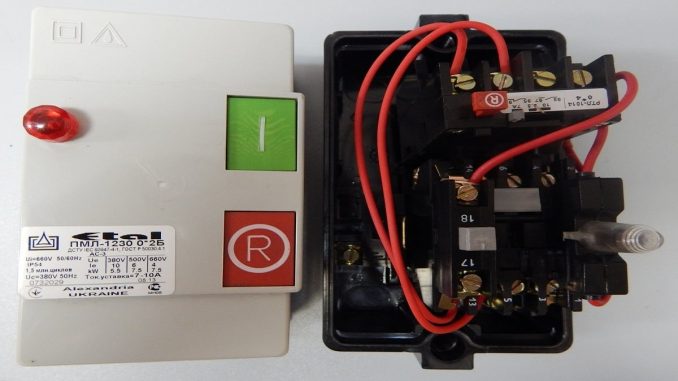

Некоторые модели пускателей имеют на корпусе контрольную лампочку «включено».

Конструктивные особенности

Вверху пускателя находятся подвижные контакты, а также перемещающая часть магнита, которая воздействует на силовые контакты. Крышка керамическая, она же и камера для гашения дуги.


Катушка, как и возвратная пружина, располагаются в его нижней части. Когда на обмотке отключается питание, пружина заставляет вернуться подвижную часть в первоначальное состояние и силовые контакты размыкаются.

В центре пускателя находятся Ш-образные пластины, изготовленные из специальной стали. Катушка магнитного пускателя состоит из пластикового каркаса, на который наматывается медная проволока.

Как работает

Принцип действия магнитного пускателя рассмотрим на примере по фото:

  • сердечник;
  • пускатель;
  • контакты;
  • якорь.

Как только на катушку приходит напряжение, электромагнит притягивается, подвижная часть опускается и контакты замыкаются. Теперь, если мы обесточим катушку, произойдет размыкание контактов и они вернутся в первоначальное состояние.

Реверсивные МП работают таки же образом, как и нереверсивные. Разница лишь в чередовании фаз. Во избежание короткого замыкания в этом случае предусмотрена блокировка от возможности включения нескольких устройств одновременно.

Монтаж и схемы подключения

Магнитные пускатели устанавливают на закрепленной поверхности в вертикальном положении. Тепловое реле крепится таким образом, чтобы не было разницы с температурой окружающего воздуха. Нарушение правил монтажа вызывает ложные срабатывания оборудования. Поэтому не допускается размещать устройство в местах, где наблюдается сильная вибрация.


Также не следует устанавливать МП по соседству с горячим оборудованием, это неизменно приведет к нагреву корпуса теплового реле и пускатель может работать с нарушениями.

Самая простая классическая схема подключения выглядит так, как показано на фото.

Она состоит из кнопок «стоп», «пуск» и самого МП. Фаза приходит на кнопку«стоп», через нормально замкнутый контакт поступает на кнопку«пуск» и с неё на вывод катушки пускателя. Самоподхват подключается параллельно кнопки «пуск».

Для облегчения монтажа, с одного контакта провод идет на кнопку «пуск», а другой – перемычкой пускается на один вывод катушки. На второй вывод катушки подключается ноль, который от него он уходит к источнику питания.

Осталось подключить к силовым контактам пускателя нагрузку.

Техническое обслуживание

Для грамотного обслуживания таких устройств необходимо знать вероятные признаки их поломки. Чаще всего это сильный гул и большая температура корпуса, причиной которой является замыкание обмотки.

В этом случае потребуется заменить катушку. Увеличение температуры может произойти из-за поднятия напряжения выше номинального, неудовлетворительного качества контактов или их износ.

Неплотное прилегание якоря, возникающее из-за сильного загрязнения поверхности, низкое напряжение сети, заклинивание подвижных элементов может послужить причиной гула.

Чтобы этого не происходило, нужно периодически осматривать оборудование. Для этого составляют перечень и назначают сроки обслуживания для электромонтеров-ремонтников.

Фото магнитных пускателей

Также рекомендуем посетить:

Схема подключения магнитного пускателя на 220 и 380 В, реверсивное подключение

Магнитные пускатели, а также контакторы, предназначаются для управления работой электродвигателей и других электрических устройств. Они рассчитаны на частое включение/выключение подобных устройств. Могут работать, как в однофазных, так и в 3-х фазных цепях переменного тока, а также в цепях постоянного тока.

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

  • Рабочие (силовые) контакты, для управления работой нагрузки.
  • Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

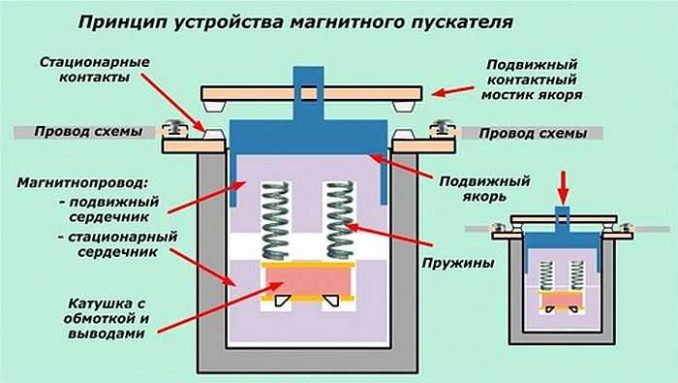

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

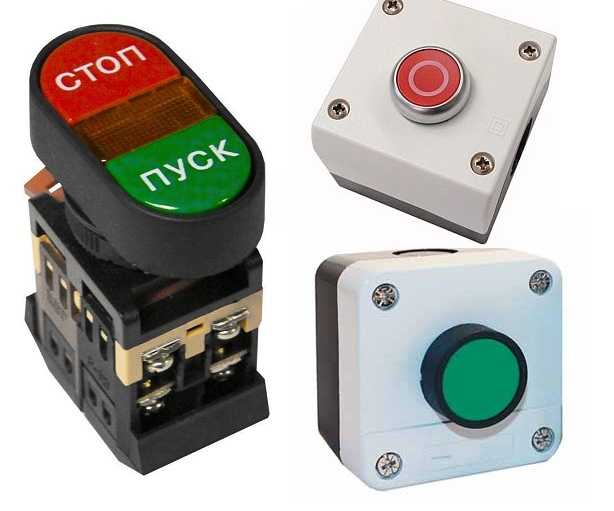

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

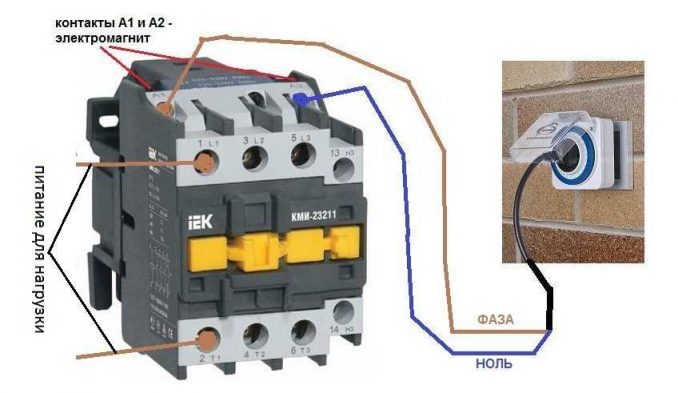

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

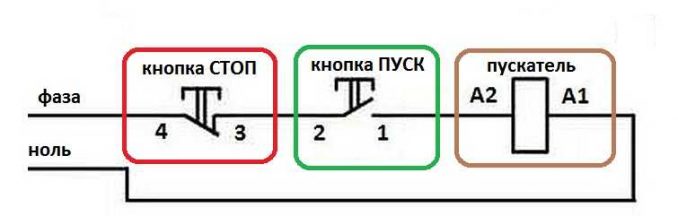

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

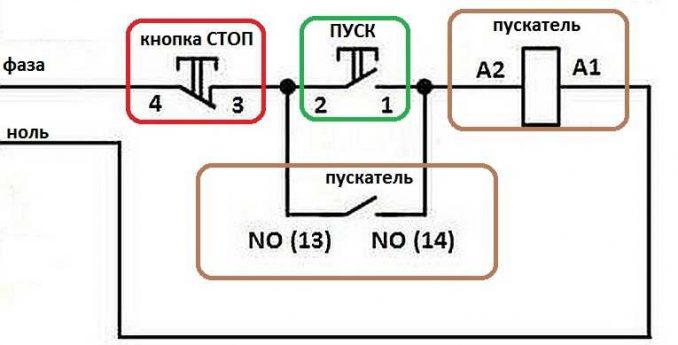

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Включение/выключение асинхронного двигателя на 380 V

Несмотря на то, что двигатель 3-х фазный (на 380V), используется катушка на 220 V. Отличие этой схемы в том, что силовые контакты коммутируют 3 фазы (380 V), а управление магнитным пускателем осуществляется с помощью 1 фазы (220 V). Фазы А, В, С подключаются к контактам L1, L2, L3, а электродвигатель подключается к контактам Т1, Т2, Т3. Напряжение управления подается к контактам А1 и А2, при этом на один из этих контактов подводится одна из фаз, например фаза В, хотя могут подключаться любые фазы. Второй контакт соединяется с нулевым проводом. Подключается также блок-контакт (БК), обеспечивающий функционирование оборудования после отпускания кнопки «Пуск».

Подключение трехфазного двигателя через пускатель

Схема несколько изменена за счет того, что добавлено тепловое реле, защищающее электродвигатель от перегрузок, а также автоматический выключатель QF, защищающий схему от короткого замыкания.

Порядок подключения представлен на следующем видео.

Как подключить трехфазный двигатель через магнитный пускатель.


Watch this video on YouTube

Реверсивная схема включения электродвигателя

Достоинство асинхронных 3-х фазных двигателей заключается в том, что они могут вращаться в разные стороны, достаточно поменять местами всего 2 фазы. Подобные схемы используются достаточно часто, но для реализации этой схемы нужно иметь два магнитных пускателя, а также дополнительная кнопка. Как правило, работа электродвигателя управляется 3 кнопками: кнопкой «Вперед», кнопкой «Назад» и кнопкой «Стоп».

Как подключить трехфазный двигатель через магнитный пускатель.Как подключить трехфазный двигатель через магнитный пускатель.Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

При отсутствии магнитного пускателя на 220 V и при наличии на 380 V, нулевой провод для работы схемы не используется, а используется другая фаза.

В схеме также предусмотрена защита на случай включения 2-х пускателей одновременно. Защита реализована на основе нормально замкнутых контактов, при этом используются контакты другого пускателя. При включенном состоянии одного из пускателей, нормально замкнутые контакты размыкают электрическую цепь и не позволяют подавать управляющее напряжение на другой пускатель. На схеме это контакты КМ1 и КМ2, включенные в цепь катушек соответствующих пускателей. Поэтому включить два магнитных пускателя одновременно не получится. При неправильном включении, когда может включиться сразу два пускателя, получается короткое замыкание, которое сразу же выведет из строя магнитные пускатели, а возможно и оборудование.

На самом деле, не все магнитные пускатели имеют полный набор нормально замкнутых и нормально разомкнутых контактов. В таком случае допустимо установить дополнительный блок в виде контактной приставки, хотя выпускаются готовые магнитные пускатели с подобными приставками. Их используют в сложных схемах управления различным оборудованием, а для простых схем достаточно иметь всего один нормально замкнутый и один нормально разомкнутый дополнительный контакт.

Как подключить трехфазный двигатель через магнитный пускатель.Как подключить трехфазный двигатель через магнитный пускатель.Магнитный пускатель с установленной на нем контактной приставкой

Следующее видео демонстрирует работу схемы, которая позволяет управлять работой электродвигателя в реверсном режиме.

В заключение

Применение магнитных пускателей позволяет автоматизировать различные процессы, в которых применяются электрические двигатели. Достаточно в схему включить различные датчики, и они будут управлять работой различных мощных устройств, при этом управляющие мощности значительно меньше. Кроме этого, допустимо управлять различной аппаратурой, находящейся на значительном удалении, воспользовавшись современными технологиями дальней связи, особенно цифровой.

Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.


Watch this video on YouTube

Правила выбора магнитного пускателя

Важные советы по выбору характеристик магнитного пускателя.


Магнитный пускатель представляет собой низковольтный коммутационный аппарат, предназначенный для дистанционного отключения и включения электрической нагрузки в сеть напряжением до 1000 Вольт. Данный аппарат может использоваться как в промышленности, так и в быту, поэтому важно знать о нюансах выбора его характеристик. В этой статье мы расскажем, как выбрать магнитный пускатель по мощности, току и другим параметрам. Содержание:

Функциональные возможности

Ниже приведены типичные функции, выполняемые магнитными пускателями, далеко не исчерпывающие сферы их применения:

  • Управление асинхронными электродвигателями в приводах механизмов промышленного назначения.
  • Включение наружного (уличного) городского освещения, наружной и внутрицеховой подсветки промышленных объектов.
  • Коммутация электронагревательных приборов (ТЭНов или инфракрасных обогревателей) систем электрического отопления.
  • Использование в качестве пусковых органов в цепях промышленной автоматики.

Выбор магнитных пускателей производится при проектировании схем управления и автоматики, либо в процессе их ремонта, когда для замены устаревшего или отсутствующего аппарата необходимо выбрать его аналог.

Критерии выбора

При выборе необходимого электрического аппарата рассматриваются его технические характеристики и конструктивные особенности. Остановимся на главных из них.

Номинальное напряжение коммутируемой цепи. Наиболее часто магнитные пускатели применяются для запуска асинхронных двигателей с короткозамкнутым ротором на промышленное напряжение 220/380 Вольт. Именно на такой выбор рассчитано большинство выпускаемых моделей коммутационных аппаратов. При использовании аппаратов для электродвигателей на 380/660 Вольт, встречающихся значительно реже, необходимо выбрать пускатель соответствующего напряжения.

Номинальный ток основных контактов. Сопоставление тока подключаемой нагрузки с номинальным током коммутационного аппарата – одно из первых действий при выборе последнего. Магнитные пускатели, выпускаемые в РФ по советским ГОСТам, например ПМЛ, условно классифицируются по величинам, соответствующим номинальному току аппарата. Ниже представлена таблица соотношений величин и номинальных токов. По ней можно правильно выбрать магнитный пускатель по току, либо по мощности, произведя пересчет по формуле.


Величина
O
I
II
III
IV
V
VI
Iном
6,3 А
10 А
25 А
40 А
63 А
100 А
160 А

Продукты зарубежных производителей представлены широким выбором контакторов разнообразных вариантов исполнения на различные номинальные токи.

Коммутационная износостойкость. Эта характеристика отображает количество срабатываний, которое гарантировано производителем. Существует 3 класса износостойкости: А, Б и В. Класс А самый высокий и гарантирует от 1,5 до 4 млн. циклов срабатывания магнитного пускателя. Модели класса Б гарантировано срабатывают от 0,63 до 1,5 млн. циклов. Класс В самый низкий и характеризуется от 0,1 до 0,5 млн. циклов срабатывания.

Механическая износостойкость. Не менее важная характеристика, которая отображает количество циклов включения/отключения аппарата без ремонта либо замены его деталей. При этом включения и отключения должны осуществляться без нагрузки (когда ток в цепи отсутствует). Механическая износостойкость может быть от 3 до 20 млн. циклов срабатывания.

Количество полюсов. Для питания трехфазных электродвигателей используются аппараты, имеющие три полюса. Именно такое исполнение наиболее распространено. Однако, возникает целых ряд ситуаций, когда требуется выбрать аппарат с другим количеством полюсов. Например, когда нагрузкой являются цепи освещения или электронагревательные приборы. В этом случае удобно выбрать коммутационный прибор из линейки контакторов зарубежных производителей, представленных большим разнообразием исполнения.

Номинальное напряжение катушки. Магнитные пускатели, применяемые в схемах управления электрооборудования, удобнее всего использовать с катушками на то же напряжение, что и коммутируемая нагрузка. По этой причине наиболее распространены варианты исполнения с катушками на 220 или 380 Вольт. При построении разного рода автоматических схем, по ряду причин может возникнуть необходимость применения управляющих катушек на другой уровень напряжения. Это обусловлено применением в этих схемах реле, датчиков или других компонентов, рассчитанных на определенное напряжение питания. На этот случай в линейках отечественных и зарубежных производителей имеется выбор вариантов питания катушек любым напряжением из номинального ряда от 9 Вольт и выше (9, 12, 24, 36, 110, 220 или же 380 В).

Количество и характеристики вспомогательных контактов. Кроме основных силовых контактов, коммутирующих главные электрические цепи нагрузки, магнитные пускатели оснащаются вспомогательными контактами, срабатывающими синхронно основным. Предназначены эти контакты для коммутации цепей управления, блокировки, питания сигнальных ламп, катушек реле и других вспомогательных аппаратов. Вспомогательные контакты могут быть двух типов – нормально разомкнутые и нормально замкнутые. Первые разомкнуты при обесточенной катушке управления и замыкаются при срабатывании электромагнитного пускателя, у вторых все происходит наоборот. Потребность в выборе определенного количества дополнительных контактов того или иного типа определяется той схемой, в которой используется аппарат.

Например, для организации простейшего управления механизмом с помощью двухкнопочного поста, достаточно выбрать вариант с одной парой нормально разомкнутых вспомогательных контактов, осуществляющих подхват катушки управления при нажатии кнопки «Пуск». Существуют варианты исполнения магнитных пускателей закрытого типа, оборудованные кнопками пуска и останова на корпусе. При необходимости выполнить сигнализацию состояния механизма, нужно выбрать пускатель, имеющий еще две пары контактов. Нормально замкнутые питают сигнальную лампу «Отключено», нормально разомкнутые – лампу «Включено».

Наличие реверса. Если вам нужно выбрать магнитный пускатель для управления реверсивным двигателем, отдавайте предпочтение реверсивной модели, в корпусе которого находятся два отдельных пускателя, соединенных между собой.

Наличие защиты. В базовом варианте исполнения, магнитный пускатель не оборудован защитой подключаемого электрооборудования. Модуль защиты с тепловым реле, поставляется опционально и его можно выбрать исходя из требуемых характеристик. Более подробно о том, что такое тепловое реле, вы можете узнать из нашей статьи.

Кроме перечисленных выше критериев, необходимо правильно выбрать климатическое исполнение и степень защиты IP изделия. Методика такого подбора такая же, как для любого электрооборудования. К примеру, если пускатель будет размещен в защищенном шкафу, можно выбрать степень защиты IP20. Если же условия размещения аппарата неблагоприятные (высокая запыленность, влажность и т.д.), рекомендуем выбрать магнитный пускатель в корпусе, степень защиты которого составляет IP54 или же IP65.

Напоследок рекомендуем просмотреть видео, на котором подробно рассказывается, как выбрать магнитный пускатель по мощности, току и другим параметрам:

Советы экспертов

Это все наиболее важные критерии выбора магнитного пускателя. Если возникли вопросы либо вы не нашли нужной информации, пишите в комментариях под записью, мы в свою очередь постараемся помочь вам найти нужный ответ!

Будет интересно прочитать:

  • Как выбрать тепловое реле для двигателя
  • Для чего нужен модульный контактор
  • Как подключить магнитный пускатель

Советы экспертов


НравитсяПравила выбора магнитного пускателя0)Не нравитсяПравила выбора магнитного пускателя0)

Контактор и магнитный пускатель в автоматике

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под  цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя  — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).


Магнитные пускатели, контаткоры -описание, характеристики, отличия. Классификация магнитных пускателей

Пускатели и контакторы – устройства, предназначенные для дистанционного замыкания и размыкания цепи, при подаче управляющего напряжения на магнитную катушку управления. После подачи напряжения на электромагнитную катушку, цепь замыкается, после отключения напряжения, основная цепь размыкается. Сфера использования включение, выключение  электродвигателей, насосов, вентиляторов и иных потребителей электрического тока..

Чем пускатель отличается от контактора – на данный момент единого мнения по этому поводу нет. На наш взгляд основное отличие в наличии теплового реле. Если есть тепловое реле  устройство относим к классу пускателей, без реле - контакторов. Так как большинство контакторов в процессе эксплуатации могут быть доукомплектованное тепловым реле, то разница небольшая. Второй вариант – назначение устройства, пускатели служат для управления электродвигателей и электропривода (насосы, вентиляторы), контакторы для управления включением и выключением прочего оборудования

Классификация  и основные характеристики магнитных пускателей.

  • Номинальный ток главных контактов – величина тока, на которую рассчитан контактор для электродвигателя,  работающего в режиме работы АС3. То есть,  нам необходим пускатель для электродвигателя мощностью 7,5  кВт напряжением 380В,  выбирается контакторы второй величины Если этот электродвигатель работает в режиме работы АС4, для которой характерны частые пуски остановы, затянутые пуски под нагрузкой, то рекомендуется использовать пускатель на величину больше.
  • Номинальное напряжение – величина напряжения на которую рассчитан корпус электромагнитного пускателя.
  • Напряжение управляющей катушки – величина и тип управляющего напряжения катушки.
  • Класс износостойкости пускателя - количество циклов срабатывания гарантированное производителем при режиме работы AC3. В настоящий момент большинство пускателей  импортных пускателей производятся с классом износостойкости А, из отечественных производителей:
    • ОАО «Уралэлектро» производит контакторы КМД (аналог ПМ 12) с классом износостойкости А
    • ПМ12 КЗЭА производит по умолчанию с классом износостойкости В.
    • Пускатели ПМЛ производства ОАО «НПО Этал» производятся с классом износостойкости Б.
  • Количество вспомогательных контактов сигнализации - вспомогательные контакты переключения, которые необходимы для встраивания контакторов в систему автоматизации, НО –нормально открытые, контакт разомкнут при разомкнутой цепи, с замыканием контакта во время срабатывания магнитной катушкой. НЗ при разомкнутой цепи контакты соединены.
  • Степень защиты контакторов – показатель защиты пускателя, контактора от проникновения взвешенных частиц и попадания влаги.
    • IP00 - устройство не защищено от попадания пыли и влаги
    • IP20 - на пускателе при вводе проводников установлены сальники, предохраняющие от попадания пыли, от влаги не защищено
    • IP54 - контактор расположен в корпусе, защищающего пыльной воздуха, и направленных струй воды Зачастую на таких корпусах встроены кнопки «пуск» «стоп» и индикаторная лампа работы.

Пускатели –«звезда  треугольник»  обеспечивает включение электродвигателей путем включения питания по схеме звезда, с переходом на треугольник, что уменьшает пусковые токи, и защищает электрооборудование и кабеля от больших пусковых токов. При частом включении двигателей обеспечивает экономию электроэнергии

Дополнительные устройства

  • Тепловое реле РТТ, РТЛ, РТЛУ – устанавливается на контакторы, пускатели  и обеспечивает защиту электродвигателя от токов перегрузки и перекоса фаз.
  • Промежуточные реле РПЛ, РПЛУ – устанавливаются на монтажную панель и служат дополнительным управляющим устройством для работу контакторов
  • Дополнительные контактные основания ПКЛ ПКЛУ, – устанавливаются на корпус и служат для увеличения вспомогательных контактов
  • Ограничители напряжения  (варисторы и RC цепочки) для защиты микроэлектроники от бросков напряжения.
  • Приставки времени ПВЛ – предназначены для задержки выключения, выключения пускателя, контактора после подачи управляющего сигнала на контакты магнитной катушки.

Starter - управляйте своими программами запуска

Я пользуюсь стартером много лет. Не могу без этого жить. Как ИТ-специалист, я считаю это незаменимым инструментом. Просмотреть подробности
  • Интерфейс
  • Характеристики
  • Простота использования
  • Значение
  • Порекомендовать другу? Да
  • Опубликовано 12 марта 2014 г. для v5.6.2.9
Большинство поставщиков оборудования и программного обеспечения включают в себя огромное количество «раздутого программного обеспечения». В конце концов, легко заметить отрицательное влияние на время запуска. Раздражающие напоминания - обычное дело. Общее снижение производительности весьма вероятно, но его труднее наблюдать. Starter предоставляет возможность легко отключать ненужные автозагрузочные программы. В некоторых случаях удаление вредоносной программы - не лучший выбор. Требуется тщательное рассмотрение.Starter делает то, что утверждает, и делает это хорошо. Превосходный бесплатный продукт. Просмотреть подробности
  • Интерфейс
  • Характеристики
  • Простота использования
  • Значение
  • Порекомендовать другу? Да
  • Опубликовано 11 ноября 2011 г. для v5.6.2.9
Отлично под заявлением !!! это чертовски превосходит панель управления запуском, и любой из платных менеджеров стартапов, которыми я пользуюсь в течение многих лет, также может помочь остановить шпионское ПО, оно заслуживает 100 звезд !! Просмотреть подробности
  • Интерфейс
  • Характеристики
  • Простота использования
  • Значение
  • Порекомендовать другу? Да
  • Опубликовано 10 апреля 2010 г. для v5.6.2.9
.

стартер - Викисловарь

английский [править]

Этимология [править]

начало + -er

Произношение [править]

Существительное [править]

стартер ( множественное число стартер )

  1. Тот, кто что-то запускает.

    стартер в пути

    1. Человек, который начинает гонку, стреляя из пистолета или размахивая флагом
    2. (бейсбол) Стартовый питчер.
  2. То, что что-то запускает.

    Маленький, но хороший стартовый дом .

    1. Электродвигатель, запускающий двигатель внутреннего сгорания
    2. Устройство, инициирующее электрический ток высокого напряжения в люминесцентной лампе
    3. Дрожжевая культура, используемая для начала процесса ферментации
  3. Первое блюдо, состоящее из небольшого, обычно несладкого блюда.
    Синонимы: основное блюдо, закуска, закуска
    Условные обозначения: основное, основное блюдо, десерт
  4. (командные виды спорта) Игрок в составе игроков, которых команда выставляет на поле в начале игры.
  5. Собака, возбуждающая дичь.
  6. (исторический, Великобритания) Короткая веревка, которая раньше использовалась для случайных наказаний на флоте.
  7. (железнодорожный транспорт) Железнодорожный сигнал, управляющий запуском поездов со станции или другого места, более полно называемый стартовым сигналом или стартовым сигналом.
    • 1961 Март, «Новая центральная сигнальная будка Глазго», в Поезда, иллюстрированные , стр. 179:

      Цветно-световые сигналы, попадающие непосредственно на платформы и внутренние устройства стартера (для коротких отправлений хорошо вверх по платформам) являются двухаспектными, тогда как те, что непосредственно за ними, - трехаспектными, но в других местах четырехаспектные сигналы были установлены в сочетании с указателями маршрута.

Производные термины [править]

Термины, полученные от стартера

Переводы [править]

кто что-то запускает

Электродвигатель, запускающий двигатель внутреннего сгорания

Устройство зажигания люминесцентной лампы

игрок, которого команда выставляет на поле в начале игры

Ссылки [править]

Анаграммы [править]


Существительное [править]

стартер c ( определенное единственное число стартер , неопределенное множественное число стартер )

  1. стартер
Перегиб [править]

Существительное [править]

стартер c

  1. неопределенное множественное число от начало

Глагол [править]

стартер

  1. присутствует из стартов

Этимология [править]

От нач. + -er .

Произношение [править]

  • IPA (ключ) : /ˈstɑr.tər/
  • Расстановка переносов: начальный

Существительное [править]

стартер м ( множественное число стартеры , уменьшительное стартерное n )

  1. стартер, тот, кто заводится; в частности
    1. первый покупатель дома
    2. ввод в эксплуатацию

Этимология 1 [править]

Заимствовано с английского стартер .

Произношение [править]
Существительное [править]

стартер м ( множественное число стартеры )

  1. стартер (человек или устройство)

Этимология 2 [править]

Заимствовано с английского start .

Произношение [править]
Глагол [править]

стартер

  1. (Канада) Синоним démarrer
Спряжение [править]
инфинитив простой стартер
соединение эвер + причастие прошедшего времени
причастие настоящего или герундий 1 простой стартант
/ шт.tɑ̃ /
соединение аят + причастие прошедшего времени
причастие прошедшего времени starté
/staʁ.te/
единственное число множественное число
первый секунды третий первый секунды третий
ориентировочный je (j ’) вт il, elle ноус vous ils, elles
(простые
времени)
настоящее время начало
/ шт /
пусков
/ шт /
начало
/ шт /
стартонов
/ шт.tɔ̃ /
стартез
/staʁ.te/
стартент
/ staʁt /
несовершенный startais
/staʁ.tɛ/
startais
/staʁ.tɛ/
startait
/staʁ.tɛ/
отзывов
/staʁ.tjɔ̃/
startiez
/staʁ.tje/
startaient
/staʁ.tɛ/
прошлое историческое 2 startai
/staʁ.te/
startas
/staʁ.ta/
starta
/ staʁ.ta /
стартов
/staʁ.tam/
стартов
/staʁ.tat/
startèrent
/staʁ.tɛʁ/
будущее стартера
/staʁ.tə.ʁe/
звезд
/staʁ.tə.ʁa/
стартера
/staʁ.tə.ʁa/
стартеронов
/staʁ.tə.ʁɔ̃/
стартерез
/staʁ.tə.ʁe/
стартеронт
/staʁ.tə.ʁɔ̃/
условно стартеров
/ шт.tə.ʁɛ /
стартеров
/staʁ.tə.ʁɛ/
starterait
/staʁ.tə.ʁɛ/
стартеры
/staʁ.tə.ʁjɔ̃/
закуска
/staʁ.tə.ʁje/
стартера
/staʁ.tə.ʁɛ/
(составные
времен)
настоящее идеально настоящее указывает на эуаров + причастие прошедшего времени
pluperfect несовершенный показатель эвер + причастие прошедшего времени
переднее переднее 2 прошедшее историческое из эуаров + причастие прошедшего времени
будущее совершенное будущее эров + причастие прошедшего времени
условно идеально условное эвер + причастие прошедшего времени
сослагательное наклонение que je (j ’) que tu qu’il, qu’elle que nous que vous qu’ils, qu’elles
(простые
времени)
настоящее время начало
/ шт /
пусков
/ шт /
начало
/ шт /
отзывов
/ шт.tjɔ̃ /
startiez
/staʁ.tje/
стартент
/ staʁt /
несовершенное 2 startasse
/staʁ.tas/
стартовых классов
/staʁ.tas/
старт
/staʁ.ta/
startassions
/staʁ.ta.sjɔ̃/
startassiez
/staʁ.ta.sje/
startassent
/staʁ.tas/
(составные
времен)
прошлое сослагательное наклонение настоящего от эуир + причастие прошедшего времени
pluperfect 2 несовершенное сослагательное наклонение эуорир + причастие прошедшего времени
императив - ту - ноус vous -
простой - начало
/ шт /
- стартонов
/ шт.tɔ̃ /
стартез
/staʁ.te/
-
соединение - простой повелительный наклон эвер + причастие прошедшего времени - простой повелительный наклон эвер + причастие прошедшего времени простой повелительный наклон эвер + причастие прошедшего времени -
1 Французский герундий можно использовать только с предлогом en .
2 В менее формальном письме или речи прошлые исторические, прошлые передние, несовершенные сослагательные наклонения и плюсоверштенные сослагательные наклонения могут быть заменены указательным совершенным настоящим, указательным плюсовершенным, настоящим сослагательным наклонением и прошлым сослагательным наклонением соответственно (Кристофер Кендрис [1995], Освойте основы: французский , стр.77, 78, 79, 81).

итальянский [править]

Этимология [править]

Заимствовано с английского стартер .

Существительное [править]

стартер м ( неизменно )

  1. стартер (спортивный; автомобильный двигатель)

Норвежский букмол [править]

Этимология 1 [править]

Существительное [править]

стартер м

  1. неопределенное множественное число от начало

Этимология 2 [править]

от старте + -er

Существительное [править]

стартер м ( определенное единственное число стартер , неопределенное множественное число стартер , определенное множественное число стартерное )

  1. стартер (лицо, подающее стартовый сигнал)
  2. стартер (стартер)
Синонимы [править]

Этимология 3 [править]

Глагол [править]

стартер

  1. настоящее время начало

См. Также [править]

Ссылки [править]


сербохорватский [править]

Этимология [править]

Заимствовано с английского стартер .

Существительное [править]

стартер м ( кириллица стартер )

  1. Устройство, запускающее двигатель или машину.
Синонимы [править]

Шведский [править]

Существительное [править]

стартер

  1. неопределенное множественное число от начала

Анаграммы [править]

.

идиом по The Free Dictionary

для сошников

В качестве первого шага; для начинающих. A: «Я хотел бы чем-то помочь, если смогу». B: «Хорошо. Для новичков вы можете расставить стулья для гостей».

для начинающих

1. В качестве одного примера или причины (из нескольких возможных). Почему я не люблю мюзиклы? Ну, для начала, я просто не могу серьезно относиться к рассказу, когда он положен на музыку. Я предпочитаю делать покупки в обычных магазинах. Для начала приятно поговорить с кем-нибудь лично.

2. Первоначально; как начало. A: «Я хотел бы чем-то помочь, если смогу». B: «Хорошо. Для начала, вы можете поставить стулья для гостей».

не начавший

1. Проблема, тема или лицо, которые не достигают прогресса или демонстрируют мало свидетельств будущего успеха. Я знаю, что вы очень много работали над этим предложением, но это не начало - комитет отказывается даже рассматривать его. Вы хотите стать врачом? Боже, это не для начала - ты даже не можешь выдержать вид крови! Я бы не слишком поверил Бобби - он никуда не годится, и этот бизнес, вероятно, станет для него еще одной в длинной череде неудач.

2. спорт Тот, кто не начинает игру или гонку. Эта фраза часто используется в скачках. Я наблюдал за гонкой - что случилось с нашей лошадью? Почему он не стартовал? Возможно, сейчас я не играю в старте, но моя цель - вовремя вытеснить квотербека первой линии.

по приказу стартера

Буквально готов начать соревнование, особенно гонку, по сигналу стартера (человека, который официально отмечает начало соревнования). Только когда мы все получили приказ стартера, официальный представитель остановил гонку из-за обвинения в том, что у одного из жокеев был положительный результат на препараты, повышающие производительность.

Словарь идиом Farlex. © 2015 Farlex, Inc, все права защищены.

для сошников

и для стартеров

для начала. Для новичков они сыграли песню, которую все знают. Для начала подам очень вкусный суп.

Словарь американских идиом и фразовых глаголов Макгроу-Хилла. © 2002 McGraw-Hill Companies, Inc.

для новичков

Также для начинающих . Начать с. Например, Из 50 возможных присяжных они исключили 30, за первые или Она поверила ему, что, во-первых, указывало на то, что она была очень доверчивой .Слово закуски также используется для закуски или первого блюда, как и в случае . Для начала у нас был коктейль из креветок . [Середина 1900-х годов]

стартеров

Словарь идиом American Heritage®, составленный Кристин Аммер. Авторское право © 2003, 1997 Траст Кристин Аммер 1992. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

по приказу стартера

БРИТАНСКИЙ

Если кто-то имеет по приказу стартера , он готов выполнить задачу и может начать делать это немедленно, если это необходимо, а если что-то находится по приказу стартера, он готов к запуску.По заказу центральных и местных властей существует более сотни таких схем. Примечание. Когда лошади, участвующие в скачке, находятся под командованием стартера, они занимают правильное положение в начале гонки и ждут сигнала о начале забега.

для начинающих

INFORMAL

1. Люди говорят для начала , чтобы представить первое или что-то в серии вещей. В каком-то смысле это будет лучше, чем дома. Во-первых, никаких детей и собак. Мне нужно было знать так много.Во-первых, как мои предыдущие убеждения совпадали с тем, что я теперь открывал?

2. Люди говорят для начала , чтобы поговорить о том, что нужно сделать в первую очередь. Я бы хотел для начала ударить его по носу.

Словарь идиом COBUILD Collins, 3-е изд. © HarperCollins Publishers 2012

для начинающих

для начала; прежде всего. неофициальный

по приказу стартера

(лошадей, бегунов или других участников) готовы начать гонку по сигналу от стартера.

Словарь идиом для партнеров Farlex © Farlex 2017

для ˈopeners

( неофициальный , особенно американский английский ) для начала; Для начала: что касается новичков, я не считаю его работы очень оригинальными.

под ˌстартерами ˈзаказы

(бегуна, гонщика и т. Д.) Ожидают сигнала о начале гонки

Словарь идиом партнеров Farlex © Farlex 2017

для новичков

Неформальный

Для начала: «Из 54 потенциальных присяжных. , они сбили 20... только для новичков »(Джозеф Димона).

для начала

Неофициальный

Для начала; первоначально:« Дебора верит ему, показывая, для начала, что она не самая умная »(Джудит Крист). Словарь английского языка

American Heritage®, пятое издание. © Houghton Mifflin Harcourt Publishing Company, 2016. Издано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

См. Также: .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
