Пв 3 или кг. Сравнение проводов ПВ-3 и КГ: что выбрать для электропроводки

Какие основные отличия между проводами ПВ-3 и КГ. Для каких целей лучше подходит каждый тип провода. На что обратить внимание при выборе между ПВ-3 и КГ. Какой провод надежнее и долговечнее.

Основные характеристики проводов ПВ-3 и КГ

Провода ПВ-3 и КГ — это два распространенных типа электрических проводов, которые используются для различных целей в электромонтаже. Рассмотрим их ключевые характеристики:

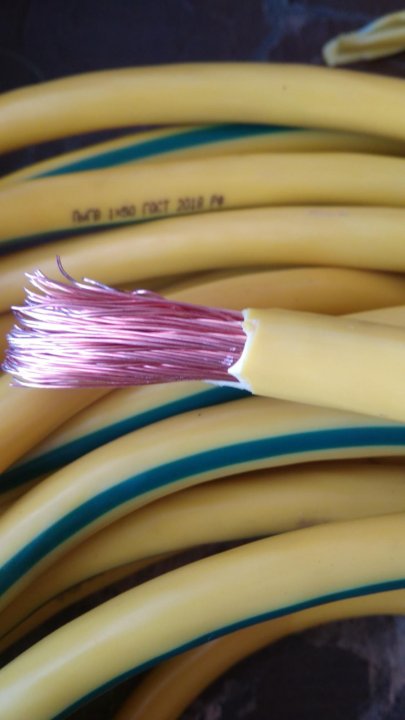

Провод ПВ-3

• Одножильный медный провод с поливинилхлоридной изоляцией
• Используется для стационарной прокладки электропроводки
• Рассчитан на напряжение до 450/750 В
• Сечение жилы от 0,5 до 95 мм²
• Температура эксплуатации от -50°C до +70°C
• Срок службы не менее 15 лет

Кабель КГ

• Многожильный гибкий кабель с резиновой изоляцией
• Используется для подключения передвижного электрооборудования
• Рассчитан на напряжение до 660 В
• Сечение жил от 0,75 до 400 мм²
• Температура эксплуатации от -40°C до +50°C
• Срок службы не менее 4 лет

Сферы применения проводов ПВ-3 и КГ

Провода ПВ-3 и КГ имеют разное назначение и области применения:

Где используется провод ПВ-3

• Для стационарной прокладки электропроводки в жилых и офисных помещениях
• В распределительных щитах и электрошкафах
• Для подключения бытовых электроприборов
• В системах освещения
• Для монтажа электрооборудования на производстве

Где применяется кабель КГ

• Для подключения передвижного электрооборудования на стройках
• В горнодобывающей промышленности
• Для питания сварочных аппаратов
• В сельском хозяйстве для подключения электроинструментов
• Для временной прокладки электролиний

Преимущества и недостатки проводов ПВ-3 и КГ

У каждого типа провода есть свои сильные и слабые стороны. Рассмотрим основные плюсы и минусы ПВ-3 и КГ:

Достоинства провода ПВ-3

• Высокая электропроводность меди
• Устойчивость к механическим повреждениям
• Длительный срок службы (15 лет и более)
• Низкая стоимость по сравнению с КГ
• Широкий диапазон рабочих температур

Недостатки ПВ-3

• Отсутствие гибкости, не подходит для подвижных соединений
• Сложность прокладки в труднодоступных местах
• Хрупкость изоляции при отрицательных температурах

Преимущества кабеля КГ

• Высокая гибкость и подвижность
• Устойчивость к многократным изгибам
• Влагостойкость
• Маслостойкость
• Устойчивость к истиранию

Недостатки КГ

• Более высокая стоимость
• Меньший срок службы (4-5 лет)
• Большой вес
• Не подходит для стационарной прокладки

Что выбрать: ПВ-3 или КГ?

При выборе между проводами ПВ-3 и КГ следует учитывать следующие факторы:

• Назначение электропроводки (стационарная или временная)
• Условия эксплуатации (температура, влажность, механические нагрузки)
• Требуемая гибкость
• Срок службы
• Стоимость

Для стационарной проводки в жилых и офисных помещениях оптимальным выбором будет провод ПВ-3. Он обеспечивает долговечность, надежность и низкую стоимость монтажа.

Кабель КГ лучше использовать для временных подключений и мобильного электрооборудования, где требуется высокая гибкость и устойчивость к механическим нагрузкам.

Особенности монтажа проводов ПВ-3 и КГ

Процесс монтажа проводов ПВ-3 и КГ имеет свои особенности:

Монтаж провода ПВ-3

• Прокладывается в специальных кабель-каналах, трубах или коробах
• Требует аккуратной работы из-за жесткости провода
• Соединения выполняются с помощью клеммников или скруток
• Необходимо соблюдать минимальный радиус изгиба (не менее 10 диаметров провода)

Монтаж кабеля КГ

• Может прокладываться открытым способом
• Легко изгибается и проходит в труднодоступных местах
• Соединения выполняются с помощью специальных разъемов
• Требует защиты от механических повреждений при открытой прокладке

Правила эксплуатации и ухода за проводами

Для обеспечения долговечности и безопасности электропроводки необходимо соблюдать следующие правила:

Для провода ПВ-3

• Не допускать механических повреждений изоляции
• Избегать воздействия агрессивных химических веществ
• Не превышать допустимую токовую нагрузку
• Периодически проверять состояние изоляции

Для кабеля КГ

• Избегать чрезмерных перегибов и скручиваний
• Защищать от прямых солнечных лучей при наружном использовании
• Не допускать попадания масел и химикатов на оболочку
• Хранить смотанным в бухту при температуре не ниже -25°C

Нормативные требования к проводам ПВ-3 и КГ

При использовании проводов ПВ-3 и КГ необходимо учитывать требования нормативных документов:

• ГОСТ 31947-2012 для провода ПВ-3
• ГОСТ 24334-2020 для кабеля КГ
• ПУЭ (Правила устройства электроустановок)
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»

Эти документы регламентируют технические характеристики, методы испытаний и правила применения проводов и кабелей в различных условиях.

Заключение: какой провод выбрать?

Выбор между проводом ПВ-3 и кабелем КГ зависит от конкретных условий применения:

• Для стационарной проводки в помещениях оптимальным выбором будет провод ПВ-3
• Для временных подключений и мобильного оборудования лучше использовать кабель КГ
• При необходимости повышенной гибкости и устойчивости к механическим нагрузкам предпочтительнее КГ
• Для долговременной эксплуатации в стабильных условиях выгоднее применять ПВ-3

В любом случае, при выборе и монтаже электропроводки следует руководствоваться требованиями нормативных документов и правилами безопасности. При возникновении сомнений лучше обратиться к квалифицированному электрику.

Tdm Провод ПуГВ (ПВ-3) 1х1,0 ГОСТ, SQ0124-0716

Tdm Провод ПуГВ (ПВ-3) 1х1,0 ГОСТ, SQ0124-0716

Вход

Если у Вас есть зарегистрированный акаунт,
пожалуйста авторизуйтесь

Восстановление пароля

Ссылка на страницу изменения пароля будет отправлена на адрес Вашей электронной почты.

Вернуться на форму авторизации

---

ГлавнаяКабельУстановочныйПуГВ ПВ-3Tdm Провод ПуГВ (ПВ-3) 1х1,0 ГОСТ, SQ0124-0716

{{:description}}

{{:price}}

{{:name}}

Достоинства

{{:advantages}}

Недостатки

{{:disadvantages}}

Комментарий

{{:comment_divided}}

{{:product_score_stars}}

{{:useful_score}}

{{:useless_score}}

Провод ПуГВ (ПВ-3) 1х1,0 ГОСТ (500м), черный TDM

Купить по низким ценам Tdm SQ0124-0716

Описание Tdm SQ0124-0716

Назначение

• Для электрических установок, в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно

Материалы

• Проводник ПуВ (ПВ-1) — однопроволочная медная жила

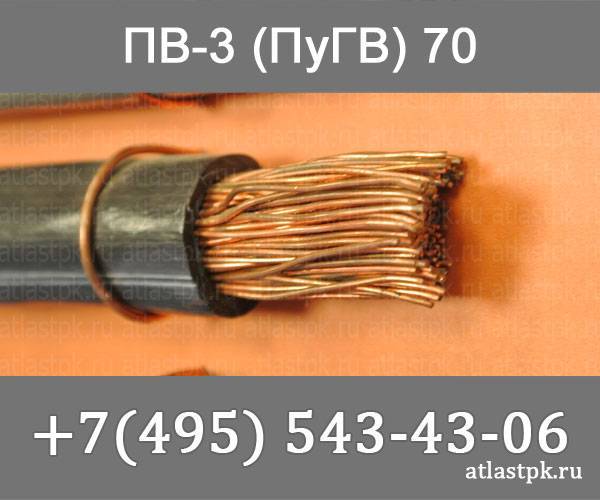

• Проводник ПуГВ (ПВ-3) — многопроволочная медная жила

• Изоляция — поливинилхлоридный пластикат

Преимущества

• Провод изготовлен по ГОСТ 31947-2012

• Цвета изоляции: желто-зеленый, синий, белый, черный, красный, коричневый

• Провод в бухтах и на барабанах

• Температура эксплуатации от -50 до +65 °С

• Срок службы не менее 20 лет

Провода ПуВ
Параметр	Количество жил	Исполнение	Сечения, мм²
			0,5	0,75	1	1,5	2,5	4	6	10	16	25	35
Расчетный внешний диаметр провода, мм	1-жильный	круглый	2	2,15	2,50	2,78	2,25	3,81	4,30	5,42	6,80	8,46	9,60
Расчетный вес провода, кг/км	1-жильный	круглый	8,50	10,16	13,68	19,34	29,84	44,09	62,51	100,01	156,05	240,26	328,76
Допустимые токовые нагрузки при температуре тпж=70°С; Температура окр. ср. = 20°С	1-жильный	круглый	11	14	17	23	32	43	56	80	112	152	188
Электрическое сопротивление постоянному току 1 км жилы при 20 °С, Ом, не более			36	24,5	18,1	12,1	7,41	4,61	3,08	1,83	1,15	0,727	0,524



Провода ПуГВ
Параметр	Количество жил	Исполнение	Сечения, мм²
			0,5	0,75	1	1,5	2,5	4	6	10	16	25	35
Расчетный внешний диаметр провода, мм	1-жильный	круглый	2,13	2,26	2,39	2,85	3,37	4,12	5,34	6,76	7,92	9,45	10,85
Расчетный вес провода, кг/км	1-жильный	круглый	9,40	10,09	12,81	17,69	27,69	44,51	65,39	107,78	158,38	237,24	322,74
Допустимые токовые нагрузки при температуре тпж=70°С; Температура окр. ср. = 20°С	1-жильный	круглый	11	15	17	23	32	43	59	78	115	154	193

Технические характеристики Tdm SQ0124-0716

• Ширина 10 см
• Высота 10 см
• Глубина 10 см
• Вес 1 кг

• org/PropertyValue»> Единица измерения м
• Кратность поставки 500
• Тип Электрический провод

Заказ в один клик

Мы позвоним Вам в ближайшее время

Несоответствие минимальной сумме заказ

Минимальная сумма заказа 1 500,00 ₽

Просьба увеличить заказ.

Гарантия производителя 1 год

Компания TDM сегодня занимает лидирующие позиции по производству и поставкам различной светотехники, источников света, низковольтной аппаратуры, электромонтажных изделий, коробов и ящиков электрощитов, электро установочных изделий, удлинителей, розеток и прочей техники под собственной торговой маркой TDM ЕLECTRIC.   На просторах  России и стран СНГ компания  TDM  уверенно выбилась в лидеры  электрической промышленности.
