Пв3: ПВ-3 (ПуГВ) провод установочный ГОСТ 31947

Содержание

Провод ПВ 3: особенности и характеристики

Провод ПВ3 различных сечений

3 ПВ провод который нашел широкое применение как в промышленности, так и на бытовом уровне.  Удобство монтажа, большой выбор сечений, отличные физико-химические свойства изоляции и долговечность получили признание у электриков. Благодаря этому провод ПВ3 используют практически повсеместно.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

  • Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
  • Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
  • Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

  • Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
  • Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

Обратите внимание! Раньше к установочному проводу относили менее гибкие провода. Более же гибкие относились к монтажным проводам. Теперь все провода относят к установочным, а их гибкость обозначают соответствующим символом.

  • Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
  • Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
  • Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
  • После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.

Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция. Но здесь все достаточно просто.

В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.

Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.

В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3



Последним вопросом, на который мы обратим внимание, является расцветка провода.

Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Обратите внимание! При двухцветной окраске провода на любом участке изоляции длиной в 15 мм соотношение цветов должно быть в пределах 30 – 70%.

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

  • Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Стенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

  • Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С. При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С.
  • Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам. Понятное дело, что цена на такой провод выше.
  • Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны. И при выборе провода их никак нельзя обделять своим вниманием.

Итак:

  • Одним из основных электрических параметров любого провода является его сопротивление
    . Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Максимально допустимые сопротивления провода ПВ3

  • Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям.

Основные характеристики провода ПВ3

  • Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Как правильно выбрать провод ПВ3?

При приемке и в течении эксплуатации провод должен подвергаться испытаниям. Они призваны определить его механические и электрические свойства, а также определить возможность его использования в дальнейшем.

  • Так при приёмке провода в эксплуатацию он должен пройти следующие стадии – проверка конструкции и размеров, проверка электрического сопротивления токопроводящих жил, испытания напряжением, определение сопротивления изоляции, проверка маркировки и упаковки, а также проверку прочности расцветки и маркировки.
  • А вот периодических испытаний провод должен проходить на порядок больше. К ним относятся высоковольтные испытания, определения сопротивления токоведущей части, испытание на стойкость изгибу и удару при температуре -15⁰С, определение прочности и удлинения на разрыв, испытания на потерю массы, тепловой удар, термическую стабильность, пониженные температуры, повышенные температуры и на не подверженность распространению горения.

Стенд для испытаний провода на удар

  • Как велит инструкция все эти испытания следует проводить согласно ГОСТ 44295, а также ряда других нормативных актов. И для каждого из них есть свои технические требования. Поэтому проводить их могут только специализированные организации.

Замер сечения провода ПВ3

  • Обычный же потребитель при покупке провода должен обратить внимание на куда более простые вещи. В первую очередь это проверка размеров заявленным продавцом. В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника.
  • Так же мы вполне можем замерять сопротивление токоведущих частей провода. Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе.
  • Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.

Бухта провода ПВ3

  • Ну и конечно следует убедиться по маркировке на проводе и на бухте, что это именно необходимый нам провод и он изготовлен в заводских условиях. Ведь бирка завода-изготовителя обязательно должна быть на бухте. А наличие маркировки на проводе через каждые 50 – 55 см является хорошим признаком соблюдения ГОСТов при изготовлении данного продукта.

Вывод

Если при изготовлении соблюден ГОСТ провод ПВ3 является удачным решением практически для любых электротехнических задач. Не стоит использовать его только в жарких и особо жарких помещениях. Ведь его температурные характеристики оставляют желать лучшего. Но для остальных помещений провод ПВ3 может стать идеальным решением, особенно в соотношении стоимости и качества.

🔌 Провод ПВ3: характеристики и практика применения

Провод ПВ-3, характеристики которого мы рассмотрим в этой статье, используется для подключения мощных электроприборов и устройств освещения. Редакция HouseChief подготовила для вас всю полезную и важную информацию об этом типе проводов, который пригодится на практике.

Кабель ПВ3 отличается высокой гибкостью, так что можно использовать его на сложных участках

Читайте в статье

Где используют кабель ПВ-3

Этот вид проводки предназначен для сети переменного тока с напряжением до 450 В и частотным диапазоном 90-100 Гц. Основная жила кабеля пропускает ток 41 А и может эксплуатироваться в температурном диапазоне от -60ºС до +60ºС и влажности до 100%.

По своей структуре ПВ-3 одиночный кабель

Он применяется для электропроводки, подключения осветительных приборов и других электроустановок в жилых домах и на промышленных объектах. Среди задач, которые решаются с помощью этого кабеля, есть и организация заземления.

Кабель ПВ-3 можно встретить в силовых шкафах, УЗО и автоматах, везде, где есть необходимость в одиночном проводнике или перемычке.

Важно! Использование ПВ-3 для мощных приборов должно производиться с тщательным подбором сечения.

Особенности провода ПВ-3

Правила безопасности требуют помещать проводник в гофрорукав или кабель-каналы. Нельзя замуровывать ПВ-3 в стену или закапывать в землю, так как есть опасность его случайного повреждения при последующих работах.

Оболочка кабеля не предназначена для повышенных механических нагрузок

Ещё одна особенность этого кабеля – неустойчивость оболочки к ультрафиолету. Этот факт является причиной запрета на протягивание его на открытом пространстве.

Главное преимущество этой проводки – её гибкость, минимальный радиус изгиба у неё – 90º. И, между прочим, этот провод не горит, он плавится.

При расплавлении оболочки искры от жилы не попадают наружу, как раз это свойство и позволяет использовать такую проводку во влажных помещениях

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО "Петроком"

Задать вопрос

"Если применять дополнительное оборудование, ПВ-3 можно использовать для обогрева подмерзающих труб зимой.

"

Как устроен ПВ-3

Провод ПВ-3 состоит из токонесущей медной жилы, состоящей из одной или нескольких проволок и ПВХ-изоляции,  имеющей однотонную расцветку или цветовую маркировку в форме полос.

В состав провода входит медная жила, состоящая из одной или нескольких проволок, и изоляция

Многопроволочные жилы имеют дополнительную маркировку.

Провод ПВ-3, характеристики: что означают маркировки

Три знака в аббревиатуре означают буквально следующее: П — провод, В – виниловая оболочка и 3 – класс гибкости кабеля.

Для сведения! Всего имеется 6 классов гибкости проводки. Чем выше цифра, тем мягче кабель.

Современные проводки подобного типа имеют аббревиатуру ПуГВ: Пу (провод установочный), Г(гибкий) и В (виниловая оболочка). А следом за этими буквами идет цифра, обозначающая сечение жилы.

Если кабель ПВ3 окрашен в жёлто-зелёные полосы, то его используют для заземления. Но эту поводку можно встретить и в другой окраске: серой, зелёной, синей и даже красной

ПВ-3 и ПУГВ: как ГОСТ поменял название

Когда речь шла о маркировке, вы заметили, что ПВ-3 и ПуГВ поставлены были в один ряд. Почему? Ответ очевиден: технически это одно и то же изделие, выполненное по старому, утратившему актуальность ГОСТу 6323-79 (ПВ-3) или современному ГОСТу Р 53768-2010 (ПуГВ).

Но, справедливости ради, стоит отметить, что небольшая разница всё же есть – у ПуГВ выше гибкость. Она 5 класса за счёт его использования в оболочке из пластиката ПВХ

Основные производители ПВ-3

Проводка подобного типа выпускается многими производителями. Среди наиболее авторитетных такие:

  1. ЗАО «Элкаб» – выпускает проводку с медным или алюминиевым экраном. Товар имеет международный сертификат.
  2. Сарансккабель – один из самых именитых производителей товаров подобного типа.
  3. ООО «Конкорд» – выпускает проводку пониженной пожароопасности.
  4. ООО «ЭМ-Кабель» – производит силовые термостойкие кабели.

Как выбрать кабель ПВ-3

Кабель выбирают по следующим параметрам:

  • материалу электрической жилы. Преимущество отдаётся медным проводникам, которые, в отличие от алюминиевых, более гибкие и не подвергаются коррозии от взаимодействия с воздухом;
  • размеру сечения жилы. Для медного сердечника требуется меньший размер сечения, чем для алюминиевого. Следует подбирать кабель в соответствии с нагрузкой, с которой он будет работать. Подбор диаметра сечения можно осуществлять с помощью специальных таблиц.
И, наконец, существенное значение имеет выбор марки проводки, поэтому следует внимательно изучить маркировку, которая даст информацию об основных свойствах изделия

Монтаж кабеля ПВ-3

Такой кабель прокладывают в защитной оболочке, чтобы не допустить механического повреждения хрупкой изоляции. Перед монтажом нужно визуально оценить целостность покрытия.

Как это делается на практике — в этом видеоматериале:

Правильно собранная и проведённая цепь такого типа не доставит вам хлопот в течение минимум 10 лет.

Есть ли аналоги

Рассмотрим возможные аналоги провода ПВ-3 или ПуГВ, которые также можно использовать в электрических конструкциях :

  1. ВВГ – надёжная проводка, которая, как и ПВ-3, может применяться в помещениях с повышенной влажностью. Не рассчитан на сильное растяжение.
  2. NYM— проводка немецкого стандарта, имеющая негорючую оболочку.
  3. ПУНП – дешёвый аналог, который используют в осветительных приборах. Выпускается с двумя или тремя медными жилами, может использоваться на открытом пространстве.
  4. ПВ-1 – одножильный кабель для электрощитков.

А вы используете кабель ПВ-3 или его аналоги? Какой из них вы считаете лучшим? Напишите в комментариях!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Провод ПВ-3

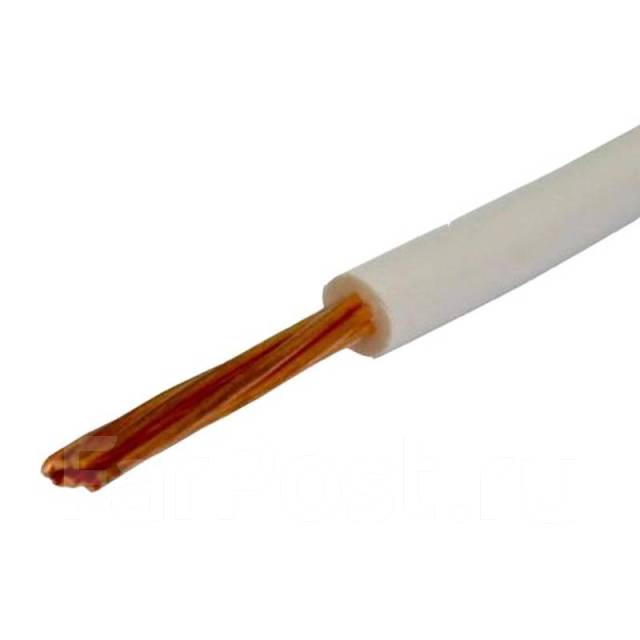

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученой медной многопроволочной жилой и изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.


токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77
изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм2.
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке — не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 5 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года.
ГОСТ — 6323-79

Наименование ЦЕНА С НДС.

ВСЕ ЦВЕТА!

провод ПВ1 25 цена 100,00р.м

провод ПВ1 35 цена 120,00р.м

провод ПВ1 50 цена 170,00р.м

провод ПВ3 0,5 цена 2,20р.м

провод  ПВ3 0,75 цена 3,90р.м

провод ПВ3 1 цена 4,50р.   м

провод ПВ3 1,5 цена 6,00р.   м

провод ПВ3 2,5 цена 9,00р.   м

провод  ПВ3  4 цена 11,00р. м

провод  ПВ3  6 цена 22,00р. м

провод  ПВ3 10 цена 42,00р. м

провод ПВ3  16  цена 61,00р. м

провод ПВ3  25  цена 90,00р. м

провод ПВ3  35  цена 125,00р.м

провод ПВ3  50  цена 160,00р.м

провод ПВ3  70  цена  250,00р.м

провод ПВ3  95  цена  350,00р.м

провод ПВ3 120 цена  440,00р.м

провод ПВ3 150 цена  550,00р.м

провод ПВ3 185   цена  680,00р.м

провод ПВ3 240   цена  910,00р.м

провод ПВ4  0.5 цена 2,20р.м

провод ПВ4  0.75 цена  3,20р.м

провод ПВ4  1   цена 4,00р.м

провод ПВ4  1.5 цена 7,00р.м

провод ПВ4  2.5 цена 10,00р.м

провод ПВ4  4  цена 17,00р.м

провод ПВ4  6   цена  25,00р.м

провод ПВ4 10  цена  41,00р.м

провод ПВ6 -З  16 цена 65,00р.м

провод ППВ 2*1.5 цена 11,00р.м

провод ППВ 2*2.5 цена 17,00р.м

провод ППВ 2*4   цена 28,00р.м

провод ППВ 3*1.5 цена 17,00р.м

провод ППВ 3*2.5  цена 28,00р.м

провод ПуВ 1*25   цена 100,00р.м

провод ПуВ 1*35   цена 143,00р.м

провод ПуГВ 1*0,5  цена 2,20р.м

провод ПуГВ 1*0,75 цена 3,10р.м

провод  ПуГВ 1*1    цена 4,00р.м

провод  ПуГВ 1*1,5  цена 6,00р.м

провод  ПуГВ 1*2,5  цена 9,00р.м

провод  ПуГВ 1*4    цена 15,50р.м

провод  ПуГВ 1*6    цена 24,00р.м

провод   ПуГВ 1*10  цена 40,00р.м

провод   ПуГВ 1*25  цена 98,00р.м

провод   ПуГВ 1*35   цена 138,00р.м

провод    ПуГВ 1*95  цена 377,00р.м

Технические характеристики провода ПВ-3:

Число жил X сечение, мм2 Внешний диаметр (размер), мм Вес провода, кг/км Диаметр токопроводящей жилы, мм Число жил X сечение, мм2 Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/км Электрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С)
1x0,75 2,31 11,4 1,11 1x0,75 24,5 11
1x1,0 2,46 13,8 1,26 1x1,0 18,1 10
1x1,5 2,96 20,6 1,56 1x1,5 12,1 10
1x2,5 3,7 34,3 2,1 1x2,5 7,41 9
1x4,0 4,2 49,4 2,6 1x4,0 4,61 7
1x6,0 4,8 70,6 3,2 1x6,0 3,08 6
1x10,0 6 110 4 1x10,0 1,83 5,6
1x16,0 7,8 184 5,8 1x16,0 1,21 4,6
1x25,0 9,6 285 7,2 1x25,0 0,809 4,4
1x35,0 11,4 401 9 1x35,0 0,551 3,8

Номенклатура провода марки ПВ-3 :



ПВ-3 1х0,75

ПВ-3 1х1,0

ПВ-3 1х1,5

ПВ-3 1х2,5

ПВ-3 1х4,0

ПВ-3 1х6,0

ПВ-3 1х10,0

ПВ-3 1х16,0

ПВ-3 1х25,0

ПВ-3 1х35,0

Провод ПВ-3, ПВ-1, ПуГВ: расшифровка, технические характеристики

Провод ПВ 3 (или ПВ-3) — устаревшее, но до сих пор применяющееся обозначение провода ПуГВ. Его характеристики и назначение описаны в ГОСТ 6323–79, принятом еще в СССР. В настоящее время этот госстандарт отменен, для его замены введен в действие ГОСТ Р 53768–2010, но сам провод практически не потерпел изменений — разве что благодаря новым технологиям стал более гибким. Сейчас он называется ПуГВ.

Что значит маркировка

Здесь все просто:

  1. Первая литера в буквенно-цифровом индексе — это обозначение основного типа. «П» — провод.
  2. Вторая литера указывает на то, что у провода есть изоляция (так как существуют и «голые» провода), и обозначает ее тип. «В» — винил. Сейчас в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфическими добавками, придающими ему дополнительные свойства — устойчивость к истиранию, огнестойкость, неприятный «химический» запах (чтобы провод не грызли мыши и крысы), и тому подобное.
  3. Цифра 3 означает класс гибкости. Всего существует (по старому стандарту) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 — первый значительно менее гибок.

Современная аббревиатура расшифровывается иначе:

  • Пу — провод установочный;
  • Г — гибкий;
  • В — в состав изоляции входит винил.

Примечание: ранее провода делились на установочные и монтажные. По современному ГОСТу провод может быть только установочным, то есть использоваться для подключения электроустановок, но не применяться в монтажных работах.

Последней идет цифра, обозначающая сечение провода. Минимальное сечение — 0.5 мм.

Провод установочный типа ПВ 3 может иметь любой цвет, но в современных реалиях его, как правило, выпускают в желто—зеленой изоляции. Дело в том, что данным проводником чаще всего подключается «земля» в различных электрических установках. Тем не менее цвет оболочки может быть любым — черным, серым, синим и даже красным.

Примечание: все вышесказанное в полной мере относится и к проводу ПВ-1. Вся разница между этими двумя кабелями заключается только в гибкости — ПВ-1 значительно менее гибок, так как в нем используются многопроволочный проводник с большим сечением единичного элемента — собственно проволоки.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.

На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Примечание: современный ПуГВ имеет более высокий класс гибкости, чем его предок ПВ-3 — пятый.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Основные ТТХ и конструкция

Кабель ПВ-3 имеет следующие технические характеристики:

  • строительная длина — 100 м;
  • сопротивление изоляции — 1 МОм;
  • материал проводника — медь;
  • минимальная температура прокладки — минус 15 градусов по Цельсию;
  • диапазон рабочих температур — от –50 до +35 градусов;
  • максимально допустимая влажность — 100% при температуре в +35 градусов;
  • стандартный срок службы — 15 лет, гарантийный — 2 года.

Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такого не встретишь, поскольку одножильное исполнение лишает кабель его основного достоинства — гибкости. Поэтому нормой является многожильное исполнение с числом проволочек не менее 7. Чем меньше диаметр проволоки, тем лучше гибкость. Так, для класса 3 применяется медная проволока диаметром до 0.79 мм, если общее сечение не достигает 50 мм. С увеличением диаметра поперечного сечения возрастает и количество проволочек-жил.

Обратите внимание: при покупке провода ПВ-3 рекомендуется штангенциркулем замерить его диаметр D (площадь сечения тогда можно вычислить по формуле S=0.785×D²), так как многие недобросовестные производители склонны экономить медь, занижая этот сверхважный параметр.

Максимальный диаметр провода ПВ-3 может составлять 95 мм.

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

  1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
  2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
  3. Проверять сечение взятым с собой штангенциркулем.
  4. Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

Видео по теме

технические характеристики, назначение (область применения), подключение

Кабель ПВ-3 применяется в приборах электрического оборудования специального промышленного назначения таких как станки, электрические машины, электромеханизмы. В таких устройствах часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления. Он используется в любых температурных условиях, а также задействуется в электро-системах морских судов. В статье расскажем про провод ПВ-3, рассмотрим его характеристики.

Внешний вид кабеля ПВ-3, используемый медную жилу при прокладке промышленных электрических сетей

Назначение модели провода ПВ-3

Модель ПВ-3 1х4 произведен для сетей переменного тока, используемых величину напряжения 450-500 V, с частотой 90 – 100 Hz. В сетях постоянного тока использует напряжение – 900 -1000 V. Базовая жила, проводящая ток пропускает токовый сигнал величиной 41 А. Возможность эксплуатации при температуре -60 — +60 °С и влажности 90-100%.

Основная жила нагревается до +65 — +70 °С при стандартных условиях, пропуская номинальную величину тока. Кабель состоит из медной жилы, переплетенных проволоками и поливинилхлоридной изоляции. Диаметр наружный имеет величину 4,0-4,1 мм и изоляцией более 0,7-0,8 мм. В данной модификации используется кабель класса 4, имеющий сопротивление 4,89Ω. Параметры кабеля указаны в таблице.

Таблица 1. Сопротивление жил кабеля класса 4. (Луженые – многожильные кабеля, чаще всего применяемые в электрических схемах).

Производственные марки кабеля

Медные кабеля, имеют разновидности:

  • ПВ-3 х 2,5;
  • ПВ-3 х 1,5;
  • ПВ-3 х 0,75.

Выполняются с одной жилой, выполненной из меди. Имеет высокие коэффициенты прочности и гибкости. Многопроволочное строение жилы – гарантия длительно срока службы и хорошая токовая проводимость.

Изображение кабеля ПВ-3. Условные обозначения: 1 – жила токопроводящая, 2 – оболочка изоляции

Провода указанных моделей применяются в промышленном и бытовом монтаже. Они не нагреваются под воздействием тока. Также часто применяются модели:

Представленные модели имеет высокую прочность, лучшую проводимость и большую вариацию размеров поперечного сечения. Обзор цен по городам Российской Федерации указаны в таблице.

Таблица 2. Цены по регионам РФ:

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2017 году производит:

  • силовые провода гибкие с оболочкой изоляции из термоэластопласта;
  • неизолированные провода;
  • луженные;
  • для электрического оборудования;
  • бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

  • ВВГнг – сниженной горючести;
  • ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

  • кабеля термостойкие неизолированные;
  • изолированные;
  • силовые;
  • с пониженным газовыделением;
  • с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Установка и монтаж проводов

  1. Прокладывание в условиях стационарного пользования происходит в контейнерах, специальных рукавах, технических трубопроводах. Кабель не должен сильно растягиваться и быть подверженным механическим нагрузкам. Читайте также статью: → «Трубы для электропроводки».
  2. При монтаже в земле – необходима особая защита в полиэтиленовой оболочке либо гофрированной трубе. Кабель ПВ-3 не используется на открытом воздухе. Его изоляция должна обеспечить защиту от холодных зимних температур и открытого светящего солнца.

Проверка изоляции. Основной вид осмотра – визуальный. Проверяет исключительно те части кабеля, которые выведены. Также визуально можно оценить состояние защитного покрытия и его целостность. Но также необходимо обязательно проверить его «невидимую» часть. Для этого применяется электрическая проверка.

Электрическая проверка дает возможность увидеть дефекты изоляции, что является причиной для замены провода. Электрические проверки по своим сложностям делятся на два вида:

  • проверка, путем проведения ряда измерений;
  • практическая проверка.

Проверка измерением выполняется в случаях:

  • перед монтажом нового кабеля, когда не нужно демонтировать старый провод;
  • в конце проведения работ по установке с целью проверки их качества;
  • по окончанию монтажа, проводится проверка слоя изоляции после подачи повышенных величин напряжения;
  • через определенные промежутки времени в период эксплуатации. Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Проверка испытаниями проводится как при первом подключении, так и при периодическом его использовании. Срок службы провода ПВ-3 составляет 10-15 лет.

Предлагаемые аналоги провода

  • Провод ВВГ. Такая разновидность провода применима как во влажных, так и в сухих помещениях. Плохо поддается растяжению. Его главная разновидность ВВГнг.
Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке

Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

  1. вариации конфигураций;
  2. разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

  1. гибкость;
  2. малая степень дымовыделения;
  3. высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».

  • Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.
Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками

Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

  1. материалы не высокого качества;
  2. мгновенная потеря своих свойств при нагревании.

Большой выбор можно найти в интернет-магазине «Все инструменты.ру»

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

  1. одножильные кабеля менее гибкие;
  2. многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Необходимое количество проводов в жиле токопроводящей

Необходимое количество проволок в жиле провода ПВ-3 класса 4, выбирается исходя из его назначений, технические параметры приведены в таблице.

Таблица 3. Параметры провода ПВ-3

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

  • материал жил, проводящих ток;
  • уровень гибкости;
  • изоляцию.

Совет №1. При монтаже постоянной проводки, используют провод с жилами токоведущими, состоящие из одинарных проволок.

Используют следующие обозначения:

  1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
  2. Второй символ – провод;
  3. Третий указывает на изоляционный материал. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Совет №2. К участкам кабеля, выходящие на солнце, рекомендуется обязательное использование резинового покрытия. Воздействие озона будет вызывать микроповреждения на поверхности.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10. Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного.

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

  • Жесткий провод –это моножильный кабель.
  • Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

  • пластик;
  • стекло;
  • сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

  • Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
  • Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Ошибки при использовании кабеля ПВ-3

  1. Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
  2. Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
  3. Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
  4. Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:
  • при монтажных электрооборудования;
  • при наступлении на кабель;
  • при ударе либо падения какого-либо предмета.

Оцените качество статьи:

Провод ПуГВ и ПВ 3


ЦЕНЫ на провода ПВ-3 и ПуГВ по ГОСТ здесь

Электромонтаж сетей осветительных или силовых линий осуществляется с помощью различных установочных проводов. Наиболее распространенным является провод ПуГВ (ПВ 3), который также используется для проведения монтажных работ при установке различного оборудования, станков, распределительных шкафов, машин, механизмов и аппаратов на номинальное напряжение электросети до 450/750В (включительно), частота тока допускается до 400Гц, также возможно напряжение постоянного тока до 1000В (включительно).

По уровню гибкости провод ПуГВ, а также его аналог провод ПВ-3 разработаны для условий проведения работ, требующих повышенной изгибаемости изделий, например, для прокладки электролиний в канализациях и других каналах, желобах, коробах, лотках и т.д. Провод ПуГВ (ПВ 3) имеет токопроводящую жилу, покрытую изоляцией ПВХ-пластиката, поэтому его можно прокладывать на открытых участках и под штукатуркой, допускается выполнять работы в кирпичной кладке, бетонных стенах. Жила в данном проводе одна, выполнена из отожженной меди разной степени лужения.

В соответствии с ГОСТ Р 53768-2010 маркировка расшифровывается: Пу- провод установочный; Г- повышенной гибкости; В- изоляция выполнена из ПВХ- пластиката, характеризующегося пониженной степенью пожарной опасности. Провод ПВ 3 производится по ГОСТ 6323-79, нормирующему технические показатели для проводов, имеющих жилу из меди с покрытием ПВХ- изоляцией.

Провода ПуГВ и ПВ З используются для сетей промышленных объектов, сроки эксплуатации которых составляют более 20лет, поэтому к ним предъявляются жесткие требования по прочностным и электрическим параметрам, значениям конструкционных размеров. Данные установочные провода при условии одиночной прокладки не должны распространять горение. Трещины, вмятины, инородные включения, наплывы, пузыри на изоляции, приводящие к изменению толщины, не допускаются, причем, изоляционный слой должен плотно покрывать токопроводящую жилу и, в случае необходимости, удаляться без серьезных повреждений провода.

Конструктивные размеры определяют экономические показатели провода ПВ 3 цена и расчетная масса 1км провода, также как и для провода ПуГВ цена и массогабаритный параметр в кг/км необходимы для технико-экономического обоснования затрат на монтажные работы данными проводами.

Нормируемыми конструктивными размерами таких проводов являются: номинальное сечение токопроводящей жилы (от 0,5 до 400мм²), минимальная толщина изоляции и номинальный диаметр провода (от 2,1 до 35,4мм).

Изоляционный слой одножильного установочного провода ПуГВ (ПВ-3) может иметь различную расцветку, которая выполняется сплошной окраской, допускается нанесение диаметрально расположенных цветных продольных полос на ПВХ-слое без красителя. Провода, выполняющие функцию заземления, выполнены с применением желто-зеленой окраски, а нулевые провода - синей. Цвет нанесенных продольных полос или всей изоляции указывается при заказе.

Эксплуатационные характеристики ПуГВ (ПВ3):

- температурный интервал применения от 65°С до минус 50°С;

- устойчив к влиянию фактора влажности воздуха до 98% до температурного предела +35°С ;

- электромонтажные работы производятся при значениях температуры внешней среды не ниже минус 15°С;

- при эксплуатации температурный предел нагрева не более 70°С;

- радиус получаемого изгиба провода при монтажных работах составляет 5D (минимум).

Провод ПуГВ (ПВ-3) стоек к физико-механическим воздействиям – удару, вибрации, различным акустическим шумам, полностью соответствует нормам пожарной и электробезопасности на данную продукцию.

Срок службы его составляет не менее 20лет, условия хранения - сухие закрытые помещения.

Особенности использования провода ПВ-3 в строительстве можно прочитать перейдя по ссылке.

Расчетная таблица проводов ПуГВ и ПВ-3

Марка провода

Номинальное сечение токопроводящей жилы, мм2

Номинальный диаметр провода, мм

Расчетная масса 1 км провода, кг

Провод ПуГВ
(ПВ 3)

0,50

2,1

9,4

Провод ПуГВ
(ПВ 3)

0,75

2,4

12,6

Провод ПуГВ
(ПВ3)

1

2,5

15,4

Провод ПуГВ
(ПВ3)

1,5

3,0

22,0

Провод ПуГВ
(ПВ3)

2,5

3,7

34,9

Провод ПуГВ
(ПВ3)

4

4,2

51,1

Провод ПуГВ
(ПВ 3)

6

5,3

74,2

Провод ПуГВ
(ПВ 3)

10

6,8

122

Провод ПуГВ
(ПВ 3)

16

8,0

184

Провод ПуГВ
(ПВ 3)

25

9,9

280

Провод ПуГВ
(ПВ 3)

35

11,4

397

Провод ПуГВ
(ПВ 3)

50

13,6

558

Провод ПуГВ
(ПВ 3)

70

15,6

761

Провод ПуГВ
(ПВ 3)

95

17,7

1026

Провод ПуГВ
(ПВ 3)

120

20,0

1267

Провод ПуГВ
(ПВ 3)

150

22,6

1584

Провод ПуГВ
(ПВ 3)

185

25,0

1939

Провод ПуГВ
(ПВ 3)

240

27,9

2537

Провод ПуГВ
(ПВ 3)

300

31,8

3169

Провод ПуГВ
(ПВ 3)

400

35,4

4142

Дополнительную информацию по проводу ПВ 3 и его цену Вы можете узнать у наших менеджеров, если Вас интересует запрос "провод пв 3 цена".


Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)

Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения  электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.

Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.

Установочный кабель ПВ-1 (ПуВ)
Установочные кабели ПВ-3(ПуГВ)
Установочные кабели ППВ

Конструкция

  1. Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
  2. Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
  3. Изоляция - ПВХ пластикат.

Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.

Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов.

Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов.

Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации

от +70ºС до -50ºС

Относительная влажность воздуха (при tº +35ºС)

100%

Предельно допустимая tº нагрева жил при эксплуатации

+70ºС

Минимальная tº прокладки кабеля без предварительного подогрева

- 15ºС

Минимально допустимый радиус изгиба при прокладке:



5  диам. кабеля

10 диам. кабеля

Срок службы

15 лет

Гарантийный срок эксплуатации

2 года

Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.

Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.

Установочные кабели соответствуют требованиям ГОСТ 6323-79



Число жил, сечение, мм2

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

ПВ 1(ПуВ)

ПВ 3 (ПуГВ)

ПВ 4

ПВ 1(ПуВ)

ПВ 3 (ПуГВ)

ПВ 4

0,5

2,0

2,1

2,14

8,0

8,49

8,7

0,75

2,2

2,3

2,4

10,5

11,4

11,7

1,0

2,3

2,5

2,5

13,2

13,8

14,3

1,5

2,8

3,0

3,1

19,3

20,5

20,9

2,5

3,4

3,7

3,9

30,7

34,4

34,9

4,0

3,9

4,2

4,6

45,5

49,4

50,3

6,0

4,4

4,8

5,3

65,0

72,2

71,4

10,0

5,6

6,0

-

108

113

-

16,0

7,1

7,8

-

173

179

-

25,0

8,76

9,6

-

268

278

-

35,0

9,90

11,1

-

362

383

-

50,0

11,7

13,0

-

498

526

-

70,0

13,4

15,4

-

690

730

-

95,0

15,7

18,0

-

955

1005

-



Число жил, сечение, мм2

Номинальный наружный диаметр, мм

Расчетная масса, кг/км

ППВ

2х1,5

2,8х6,6

39,8

2х2,5

3,4х7,8

62,7

2х4,0

3,9х8,8

92,3

3х1,5

2,8х10,4

60,1

3х2,5

3,4х12,2

94,3

3х4,0

3,9х13,7

139

DynoJet Power Vision PV3 для 2015-2020 Polaris RZR 900 / S / 4, PV3-19-03: автомобильная промышленность


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Подходит: 2015-2020 Polaris RZR 900 / S / 4
  • Настройка производительности вспышки через диагностический разъем OEM, нет необходимости снимать и отправлять ЭБУ
  • Отображение каналов данных автомобиля в режиме реального времени - Устойчивость к погодным условиям для использования в любых условиях - Высококонтрастный дисплей, видимый при прямом солнечном свете
  • Пересмотрена заправка топливом для максимальной мощности и крутящего момента - повышен предел оборотов - повышен предел скорости
  • Оптимизация времени зажигания для топлива с октановым числом 91-93 на премиальных мелодиях - Повышенные уровни наддува на премиальных мелодиях
› См. Дополнительные сведения о продукте

Dynojet Power Vision 3 / PV3 - CJR Performance

Один из лучших инструментов для перепрошивки ЭБУ, который можно добавить в свой гараж, СЕЙЧАС ВКЛЮЧАЕТ БЕСПЛАТНЫЕ ТЮНИНЫ CJR! - Напишите CJRPerformanceLLC @ gmail.com, пришлите свой файл PVInfo, и мы пришлем вам мелодию по электронной почте.

ХАРАКТЕРИСТИКИ УСТРОЙСТВА:

  • Легко читаемый высококонтрастный экран дает вам полный контроль над настройкой вашей поездки

  • Возможность мигать мотоциклом в любое время и в любом месте.

  • Быстро создавайте свою собственную мелодию или выбирайте из широкого спектра проверенных мелодий, разработанных Dynojet, если они доступны

  • Поставляется с программным обеспечением Power Core, которое соединяет динамометрические прогоны с тюнерами топлива, чтобы раскрыть потенциал вашей поездки

  • Может быть монтируется и используется в качестве живой диагностической панели во время езды, с настраиваемой сигнализацией

  • Устойчивость к погодным условиям и ударопрочность

  • Годовая гарантия и неограниченная техническая поддержка

  • Сделано в США

Выкл. полочные мелодии, доступные в настоящее время вместе с настраиваемыми картами CJR, доступны для определенных моделей.Вы можете связаться с нами здесь, чтобы узнать, подходит ли у нас мелодия для вашей сборки. - [email protected]
УВЕДОМЛЕНИЕ ОБ ОТПРАВКЕ - Если вы оплачиваете доставку файла настройки по электронной почте, вы получите возмещение суммы доставки после того, как файл будет отправлен по электронной почте.

* У вас уже есть PV3 и вам просто нужна настройка? Без проблем! В раскрывающемся списке выберите вариант настройки электронной почты и укажите свои изменения после нажатия «добавить в корзину». Отправьте текстовый файл «PVInfo» по адресу CJRPerformanceLLC @ gmail.com, и мы предоставим вам мелодию в течение 24-48 часов.
Для доступа к «PV_Info» используйте эту ссылку - https://www.cameronjonesracing.com/dynojet-setup-guide
Все мелодии CJR заблокированы.
НЕЗАКОНЕН ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ В КАЛИФОРНИИ ЛЮБЫХ АВТОМОБИЛЕЙ С КОНТРОЛЬНЫМ ЗАГРЯЗНЕНИЕМ

Этот продукт разрешен только для использования на закрытых соревнованиях; для гоночных автомобилей (автомобиль для соревнований, не использующийся на дорогах общего пользования). Предназначен для использования на бездорожье или в гоночных целях; не соответствует правилам дорог или автомагистралей с контролируемым загрязнением.Эта система НЕ соответствует требованиям Калифорнийского агентства по охране окружающей среды (E.P.A.) или Калифорнийского совета по воздушным ресурсам (C.A.R.) для использования на дорогах общего пользования или на землях.

ПРЕДУПРЕЖДЕНИЕ: рак и вред репродуктивной системе - www.P65Warnings.ca.gov - Подробнее

DynoJet Power Vision PV3 | Can-Am X3 | Ski-Doo 900ACE - исследование скорости Китена

распродажа распродажа

Первоначальная цена 399 долларов.00 - Первоначальная цена 399,00 долл. США

Первоначальная цена

399,00 долл. США

399,00 долл. США - 399,00 долл. США

Текущая цена 399,00 долл. США

| /

Стоимость этих комплектов не имеет себе равных.Нет необходимости снимать блок управления двигателем, чтобы отправить его на прошивку. Закажите наш комплект ... установите детали ... прошейте машину ... получайте массу удовольствия!

НОВАЯ портативная установка для настройки Full Color Dynojet PV3 Power Vision позволяет пользователю прошивать свои модели Can-Am X3, Ski-Doo 900ACE и Defender HD10 1000 без необходимости отправки ЭБУ для стендовой прошивки или необходимости за дорогую альтернативу. Power Vision хранит карту запасов, чтобы вы могли вернуть автомобиль на склад, если это необходимо, а также сохраните до 3 альтернативных мелодий.Время вспышки составляет примерно 9 минут.

Характеристики:

  • Просмотр данных в реальном времени (наддув, топливные накладки, температура охлаждающей жидкости и т. Д.)
  • Просмотр диагностики в реальном времени и возможность просмотра и удаления кодов потенциалов
  • Возможность регистрации данных для просмотра или отправки в тюнер для просмотра и, возможно, помощи в диагностике проблемы или внесении изменений в соответствии с вашим стилем вождения / окружающей средой
  • 9-минутное время вспышки мелодии с возможностью сохранения 3 мелодии плюс стандартная мелодия

Когда вы приобретете PV3 Power Vision у WSRD, мы предоставим вам информацию, которая вам понадобится, чтобы легко прошить купленную карту, разработанную для вашей машины.

Автомобиль Can-Am X3:

Базовая мощность нашего динамометрического стенда - 114 лошадиных сил на колеса (156 лошадиных сил на кривошип). Мы получили примерно 20% больше по сравнению с заводской настройкой с нашей нестандартной вспышкой. 138 л.с. с октановым числом 93, что составляет примерно 188 л.с. на кривошип). Если вы закажете банку для приема / приема и улова, вы получите нашу карту WS170 MAP. Это увеличение на 36 л.с. для колес и на 31% увеличение мощности при использовании штатного выхлопа (примерно 205 на кривошип). Мы действительно ненавидим упоминание «лошадиных сил для кривошипа», но это необходимо.Наш динамометрический стенд может отличаться от следующего, но на самом деле мы ищем% прироста по сравнению с акциями. Вы сразу почувствуете разницу в управляемости и мощности!

Также важно отметить, что ваша машина должна быть в надлежащем механическом порядке, эта мелодия не устранит волшебным образом существующую проблему и потенциально может причинить больше вреда, если ее не устранить. Убедитесь, что ваши жидкости проверены, утечки во впускном тракте отсутствуют, все датчики читают правильно, трансмиссия работает правильно и т. Д.Мы не несем ответственности за любой сбой. Пожалуйста, посетите нашу страницу тюнинговых услуг для получения более подробной информации.

https://whalentuned.com/pages/awd-dynojet-services

Угловой штуцер, нажимной для соединения фитингов - серия PV (Nihon Pisco) | Нихон Писко

4 дня

- 6,35 Стандарт / Мини 0 ~ 60 Характеристики стандартной упаковки Белый Черный

9 дней

- 6.35 Стандартный / Мини 0 ~ 60 Характеристики стандартной упаковки Белый Светло-серый

4 дня

- 9,53 Стандарт / Мини 0 ~ 60 Характеристики стандартной упаковки Белый Черный

4 дня

10 4 Стандарт / Мини 0 ~ 60 Стандартные характеристики упаковки Черный Черный

4 дня

- 4 Стандартные / мини / чистые условия 0 ~ 60 Характеристики упаковки для чистых помещений Голубой Светло-серый

4 дня

- 4 Standard / Mini 0 ~ 60 Стандартные характеристики упаковки Светло-серый Светло-серый

9 дней

- 7.94 Standard / Mini 0 ~ 60 Спецификации стандартной упаковки Белый Черный

4 дня

10 6 Standard / Mini 0 ~ 60 Стандартные характеристики упаковки Черный Черный

4 дня

- 6 Стандартные / мини / чистые условия 0 ~ 60 Характеристики упаковки для чистых помещений Голубой Светло-серый

4 дня

- 6 Standard / Mini 0 ~ 60 Стандартные характеристики упаковки Светло-серый Светло-серый

В тот же день

Стандартный

10 8 Стандартный / Мини 0 ~ 60 Характеристики стандартной упаковки Черный Черный

9 дней

- 8 Стандартные / мини / чистые условия 0 ~ 60 Характеристики упаковки для чистых помещений Голубой Светло-серый

4 дня

- 8 Стандарт / Мини 0 ~ 60 Стандартные характеристики упаковки Светло-серый Светло-серый

4 дня

10 10 Стандарт / Мини 0 ~ 60 Стандартные характеристики упаковки Черный Черный

4 дня

- 10 Стандартные / мини / чистые условия 0 ~ 60 Характеристики упаковки для чистых помещений Голубой Светло-серый

4 дня

- 10 Стандарт / Мини 0 ~ 60 Стандартные характеристики упаковки Светло-серый Светло-серый

4 дня

10 12 Standard / Mini 0 ~ 60 Стандартные характеристики упаковки Черный Черный

4 дня

- 12 Стандартные / мини / чистые условия 0 ~ 60 Характеристики упаковки для чистых помещений Голубой Светло-серый

9 дней

- 12 Standard / Mini 0 ~ 60 Стандартные характеристики упаковки Светло-серый Светло-серый

4 дня

10 16 Стандарт / Мини 0 ~ 60 Стандартные характеристики упаковки Черный Черный

9 дней

- 16 Standard / Mini 0 ~ 60 Стандартные характеристики упаковки Светло-серый Светло-серый

TFP приобретает PV3 Technologies - Промышленный журнал нетканых материалов

TFP), дочерняя компания James Cropper PLC, объявляет о заключении окончательного соглашения о приобретении PV3 Technologies Limited (PV3), компании, специализирующейся на разработке и производстве электрохимических материалов, используемых для создания зеленого водорода.Это приобретение является последним шагом в росте TFP, основанном на недавнем расширении производственных мощностей, и оно увеличит портфель продуктов TFP для водородных технологий, чтобы открыть новые возможности для роста и проникновения на рынок.

TFP - ведущий производитель передовых нетканых материалов, поставляющий материалы на широкий спектр рынков, включая аэрокосмическую промышленность, оборону, композиты, энергию ветра и топливные элементы. Компания была привержена развитию технологий водородных топливных элементов на протяжении более трех десятилетий, наращивая потенциал и знания, чтобы занять уже прочную позицию на рынке.Мартин Томпсон, управляющий директор TFP Group, говорит: «Приобретение PV3 Technologies - последний шаг в планах роста TFP, дающий возможность еще больше укрепить рыночные позиции TFP в водородной экономике. Топливные элементы уже являются ключевым растущим рынком для TFP, наши нетканые материалы широко используются в качестве подложек GDL для топливных элементов, и в прошлом финансовом году продажи TFP в этом секторе выросли на 40%. Включение PV3 позволит нам расширить ассортимент нашей продукции, предлагая порошковые катализаторы для топливных элементов, а также компоненты электролизеров, используемые для производства зеленого водорода в качестве источника топлива.Я уверен, что это приобретение укрепит наши позиции в водородной экономике, расширит ассортимент нашей продукции и базу знаний, а также создаст возможности для дальнейшего роста и создания стоимости ». После приобретения PV3 будет называться TFP Hydrogen Products Ltd.

PV3, основанная в 2011 году, базируется в Лонсестоне, Корнуолл, и специализируется на материалах для электрохимических технологий. Компания разрабатывает и производит ряд продуктов, в том числе электроды с покрытием, порошки катализаторов с высокими эксплуатационными характеристиками для использования в топливных элементах и ​​электролизе, а также материалы для электролизеров воды, которые повышают эффективность и долговечность системы, снижая стоимость зеленого водорода.Помимо дополнительных технологий к TFP, PV3 также делает упор на сотрудничество с клиентами и разработку продуктов. Д-р Дэвид Ходжсон, генеральный директор PV3 Technologies, комментирует: «Мы рады присоединиться к группе TFP, которая разделяет нашу страсть к устойчивости и развитию технологий для водородной экономики. PV3 оптимизировала свои ноу-хау в области покрытий для металлов платиновой группы и значительно расширилась за последние девять лет. Комбинация TFP и PV3 позволит использовать технологии обеих компаний, особенно в области нанесения покрытий на металл.PV3 будет в полной мере использовать глобальную организацию продаж и маркетинга TFP, а также готовность наращивать мощности в масштабе, чтобы использовать возможности по мере их появления ».

Водородная экономика всегда была в центре внимания TFP, поскольку она охватывает рынок топливных элементов, где TFP является одним из ведущих поставщиков субстрата газодиффузионного слоя (GDL) во всем мире. Расширение водородного портфеля TFP за эти рамки укрепляет позиции Джеймса Кроппера на рынке, который демонстрирует высокие темпы роста во всем мире; ожидается, что использование водорода увеличится в восемь раз к 2050 году, с 10 ЭДж, используемых в настоящее время, до 78 ЭДж в 2050 году, после чего он будет обеспечивать 18% общего мирового спроса на конечную энергию.Этот рост усиливается за счет стимулирования все более низкоуглеродной экономики; с изменениями в законодательстве, энергетической безопасностью и снижением затрат на водород, повышающими его конкурентоспособность. Приобретение компании PV3, которая специализируется на покрытиях и катализаторах для технологий водных электролизеров, открывает доступ к другому аспекту водородной экономики - рынку электролизеров, который будет расти со среднегодовым темпом роста более 10% в период с 2020 по 2030 годы. позволяют TFP предлагать инновационные материалы для различных звеньев цепочки поставок экологически чистой водородной экономики.

PV3 | Инструменты | Аксессуары | Магазин

Статья успешно добавлена.

Беннинг

PV3

Тестер фотоэлектрических систем для фотоэлектрических систем с технологией 1500 В

Цены плюс НДС плюс стоимость доставки

  • Базовая цена {{formatPrice basePrice}}
  • {{#surcharges}}
  • {{#if hasParent}} {{/если}} {{имя}} {{formatPrice price}}
  • {{/ доплаты}}
  • Итого за штуку {{formatPrice totalUnitPrice}}
{{#if hasOnceSurcharges}}

Разовая цена

    {{#onceprices}}
  • {{#if hasParent}} {{/если}} {{имя}} {{formatPrice price}}
  • {{/ onceprices}}
  • Итого / один раз {{formatPrice totalPriceOnce}}
{{/если}}

Всего

  • Итоговая цена {{formatPrice total}}
запросить цену Добавить в список покупок В рамках пусконаладочных испытаний и периодических проверок подключенных к сети фотоэлектрических систем в соответствии с VDE 0126-23 (DIN EN 62446) могут проводиться испытания полярности, а также измерения напряжения холостого хода и тока короткого замыкания параллельно подключенных фотоэлектрических цепочек. безопасным и эффективным способом хранения, хранения и документирования до 1500 В / 40 А.
При радиосвязи с дополнительным BENNING SUN 2, существующие условия излучения (Вт / м²), а также температура фотоэлектрического модуля и температура окружающей среды (° C) автоматически сохраняются для каждой процедуры испытания.

Функции измерения:
- проверка полярности фотоэлектрического генератора / фотоэлектрических кабелей
- измерение напряжения холостого хода для современных систем 1500 В постоянного тока
- измерение тока короткого замыкания в фотоэлектрических цепях до 40 А постоянного тока
- измерение инсоляции (Вт / м2), а также температуру фотоэлектрического модуля и температуру окружающей среды (° C) с помощью BENNING SUN 2 (опция)

Мы входим в PV3.0 и доминирование высокоэффективных монокристаллических панелей

Вэньсюэ Ли, президент LONGi Solar

Несомненно, фотоэлектрическая промышленность переживает переломный момент. Высокая рентабельность и низкие затраты сделали технологию солнечных модулей конкурентоспособной с точки зрения затрат на энергосбережение и создали феномен гонки до дна среди производителей панелей. Несмотря на то, что низкие затраты отлично подходят для краткосрочного расширения рынка, такой упор на дешевые материалы ставит под угрозу качество и долгосрочную надежность современных солнечных батарей, а также будущую жизнеспособность отрасли в целом.

Вэньсюэ Ли, президент LONGi Solar

В Соединенных Штатах ожидающий рассмотрения торговый случай по Разделу 201 заставил многих покупателей и продавцов на рынке солнечной энергии понять, как будет выглядеть производство панелей в ближайшие годы. Цели солнечной энергетики остаются прежними: сокращение выбросов углерода, достижение сетевого паритета для возобновляемых ресурсов и создание устойчивой инфраструктуры чистой энергии. Этот момент в истории солнечной энергетики дает возможность поставщикам технологий, разработчикам проектов и владельцам активов оценить и понять стратегии получения максимальной отдачи от солнечных проектов.Высочайшая энергоэффективность и долговременная отказоустойчивость технологий снова определяют успех в новую эру фотоэлектрических систем: PV3.0, эру высокоэффективных модулей.

Конкретная технология, применявшаяся в разные периоды развития фотоэлектрической энергии, дает ключевое представление об исторической трансформации солнечной энергетики. Для того, чтобы солнечная промышленность продолжала свой впечатляющий мировой рост и закрепилась на развивающихся рынках, отрасль должна понимать эти этапы эволюции, включая как их успехи, так и неудачи.Было три ключевые эпохи: PV1.0, отмеченная рождением кремниевых фотоэлементов и исследованиями в области применения чистой энергии; PV2.0, который вызвал глобальную массовую коммерциализацию солнечных и более доступных, но низкокачественных модульных технологий; и PV3.0, эра, в которую мы только что вступаем. Основываясь на технических и рыночных знаниях, полученных на предыдущих этапах разработки фотоэлектрических модулей, PV3.0 перестраивает отрасль с использованием качественных материалов для достижения стабильно высокой выработки энергии. Чтобы понять будущее технологии солнечных панелей, важно также поразмышлять обо всех трех этапах исторического развития фотоэлектрических систем.

Bell Labs создала первый кремниевый фотоэлемент в 1954 году, ознаменовав начало фотоэлектрической индустрии и первую эру фотоэлектрических систем, которая продлится до 2000 года. Инженеры и ученые открыли новые области применения солнечной энергии, благодаря использованию фотоэлектрических технологий в качестве основного источника энергии для Земли. -орбитальные спутники для встраивания панелей в системы инфраструктуры связи. Затем, в 1982 году, в Швейцарии был запущен первый проект фотоэлектрических систем, подключенных к сети, который состоял из массива крыши мощностью 10 кВт с использованием монокристаллических модулей.

В ту эпоху монокристаллические модули были в основном предпочтительной технологией. Монокристаллические ячейки, характеризующиеся почти идеальной кристаллической структурой и однородным кристаллическим каркасом, представляют собой одиночные сплошные кристаллы кремния. Эта кристальная чистота приводит к высокопроизводительной технологии. Например, монокристаллические фотоэлектрические электростанции, построенные в 1980-х годах в Европе, США и Японии, все еще работают сегодня, спустя более 30 лет.

Основная характеристика новой эры в развитии технологий солнечных панелей, PV2.0 - это программа льготных тарифов (FIT), которая использовалась на фотоэлектрических рынках в Германии и Европе. Политики во всем мире начали создавать новые модели, чтобы компенсировать разработчикам солнечной энергии и производителям энергии за добавленную ими стоимость сети, что стимулировало массовое внедрение солнечной энергии. Совокупная глобальная установленная фотоэлектрическая мощность увеличилась с 1000 МВт в PV1.0 до 300000 МВт в PV2.0.

Из-за возросшего рыночного спроса на PV2.0, более доступные поликристаллические модули заняли центральное место и стали предпочтительной технологией для новых установок.Однако постепенно появилось несколько проблем, связанных с этим быстрым развитием, сосредоточенным на недорогих модулях. В частности, минимальная дифференциация продукции, низкая надежность материалов и серьезная деградация системы угрожают здоровью фотоэлектрической отрасли. Следующий этап развития фотоэлектрических систем должен решить эти проблемы.

К счастью, теперь PV3.0 настал. Рынок солнечной энергии созревает - отрасль в целом больше не ищет быстрых решений и, имея 60-летний опыт, теперь имеет выгодную позицию, чтобы оценить долгосрочную стоимость солнечных активов.Недорогие решения и связанная с ними более низкая эффективность не могут конкурировать с многократной отдачей, которую предлагает высококачественная технология. PV3.0 будет ознаменован возвращением к технологии высокопроизводительных и надежных монокристаллических ячеек. Из-за более высокой эффективности, связанной с монокристаллическими модулями, разработчики также могут упаковать такое же количество генерирующей энергии в меньшую площадь. Это приводит к экономии затрат во время разработки проекта, поскольку высококачественные модули позволяют сократить трудозатраты, материалы и значительно сократить общее техническое обслуживание.Также меньше деградации, связанной с монокристаллической технологией, что обеспечивает долговечность проектов и экономию за счет отсрочки замены системы.

Исследования и разработки играли центральную роль в технологическом прогрессе в каждую эпоху фотоэлектрических систем, и постоянные инвестиции в исследования и разработки будут иметь важное значение для конкурентоспособности солнечной отрасли. Компании по всему миру уже получают прибыль от этих инвестиций в исследования и разработки и производят солнечные модули с высокой эффективностью, высокой надежностью и высокой энергоэффективностью.Глобальная политика также меняется в пользу монокристаллических; например, в соответствии с китайской программой «Лучшие работники» 2017 года льготные тарифы будут благоприятствовать высокоэффективным проектам. PV3.0 будет стремиться использовать и объединить уроки, извлеченные из двух последних эпох солнечных технологий, чтобы создать беспроигрышные сценарии для всех вовлеченных сторон.

Непрерывное развитие солнечной энергетики отличает ее от других отраслей производства электроэнергии. Хотя фотоэлектрические системы добились больших успехов с момента их первоначального развертывания более пяти десятилетий назад, работа еще предстоит сделать.Новая эра, ориентированная на коммерциализацию высокоэффективных модулей, обещает обеспечить постоянную жизнеспособность солнечной энергии как глобального источника энергии.

Г-н Вэньсюэ Ли является президентом LONGi Solar. В 2010 году он присоединился к LONGi Silicon Materials (Ningxia), и с тех пор, как он стал руководителем LONGi Solar, следил за быстрым ростом и расширением компании, а также внес большой вклад в совершенствование корпоративного управления и повышение эффективности производства и производительности труда.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
