Что такое PWM контроллер вентиляторов и как он работает

PWM контроллер вентиляторов — это устройство, позволяющее регулировать скорость вращения вентиляторов с PWM-управлением. PWM (широтно-импульсная модуляция) — это способ управления подачей мощности путем быстрого включения и выключения питания с определенной частотой.

Принцип работы PWM контроллера заключается в следующем:

Контроллер генерирует PWM-сигнал с определенной частотой (обычно 25 кГц)
Изменяя скважность (соотношение времени включенного и выключенного состояния) PWM-сигнала, контроллер регулирует среднее напряжение, подаваемое на вентилятор
Чем больше скважность, тем выше скорость вращения вентилятора

Таким образом, PWM контроллер позволяет плавно изменять скорость вентиляторов от минимальной до максимальной.

Основные типы PWM контроллеров вентиляторов

Существует несколько основных типов PWM контроллеров вентиляторов:

1. Автономные контроллеры

Это отдельные устройства с собственным корпусом и органами управления. Они не требуют подключения к материнской плате и позволяют вручную регулировать скорость вентиляторов.

2. Контроллеры для установки в отсек 5.25″

Устанавливаются в свободный 5.25-дюймовый отсек корпуса. Имеют панель управления на лицевой стороне для ручной регулировки.

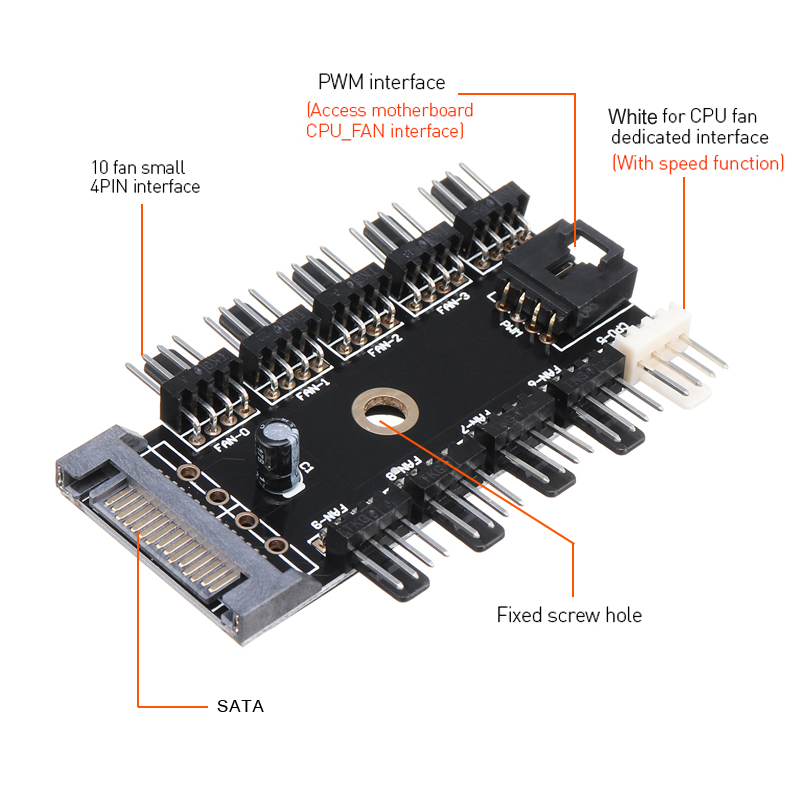

3. Встраиваемые контроллеры

Небольшие платы для установки внутри корпуса. Управляются программно через материнскую плату или отдельное ПО.

4. Контроллеры с дисплеем

Оснащены дисплеем для отображения скорости вентиляторов и температуры. Позволяют настраивать автоматическое регулирование в зависимости от температуры.

На что обратить внимание при выборе PWM контроллера

При выборе PWM контроллера вентиляторов стоит учитывать следующие параметры:

Количество каналов — сколько вентиляторов можно подключить

Максимальная мощность на канал — для мощных вентиляторов нужны каналы с большим током
Наличие температурных датчиков — для автоматической регулировки
Способ управления — ручной или программный
Возможность подключения к материнской плате
Наличие дисплея и его информативность
Габариты и способ установки

Также важно убедиться, что выбранная модель совместима с имеющимися вентиляторами по разъемам и напряжению питания.

Как подключить и настроить PWM контроллер вентиляторов

Процесс подключения и настройки PWM контроллера вентиляторов обычно включает следующие шаги:

Установить контроллер в подходящее место в корпусе
Подключить питание контроллера к блоку питания компьютера
Подсоединить вентиляторы к каналам контроллера
Подключить контроллер к материнской плате (при необходимости)
Установить программное обеспечение контроллера (если есть)

Настроить профили скорости вентиляторов под свои задачи
Проверить работу системы охлаждения под нагрузкой

При ручной настройке скорости важно найти баланс между охлаждением и уровнем шума. Для автоматического режима нужно правильно задать температурные пороги срабатывания.

Преимущества использования PWM контроллера вентиляторов

Использование PWM контроллера вентиляторов дает ряд преимуществ:

Точная регулировка скорости вращения вентиляторов
Снижение уровня шума системы охлаждения
Увеличение срока службы вентиляторов
Оптимизация энергопотребления
Возможность автоматической регулировки в зависимости от температуры
Централизованное управление всеми вентиляторами

PWM контроллер позволяет настроить оптимальный режим работы системы охлаждения для каждого конкретного случая использования компьютера.

Типичные ошибки при использовании PWM контроллера вентиляторов

При использовании PWM контроллера вентиляторов следует избегать следующих ошибок:

Подключение слишком мощных вентиляторов к одному каналу
Установка слишком низкой минимальной скорости вентиляторов
Неправильное подключение разъемов питания и управления
Игнорирование температурных датчиков при настройке
Чрезмерное снижение скорости вентиляторов ради тишины

Важно внимательно изучить инструкцию к конкретной модели контроллера и следовать рекомендациям производителя по подключению и настройке.

Регулятор скорости вращения вентилятора MCHRTF04C0 Carel

Холодильное оборудование
Контроллеры

Регулятор скорости вращения вентилятора MCHRTF04C0 Carel

Временно не продается

Артикул	MCHRTF04C0
id товара	13219
Страна	Италия
Минимальный заказ	1 шт
В наличии на складах	0 шт

Общее описание

MCHRTF04C0 – шим-контроллер (ШИМ – широко-импульсный сигнал) однофазных вентиляторов, предназначенный для регуляторов скорости вращения вентиляторов. Управляющий сигнал: 0-10 В или ШИМ-сигналом (широко-импульсная модуляция — управление напряжением или током изменением ширины импульсов). Рабочая температура: -10…50 °C .

Технические
характеристикиЧертежи
и схемыДополнительная
информацияКомплектующие

Характеристика

Производитель	Carel
Назначение	Прочие
Напряжение питания	230 V
Диапазон настройки, С	0…10
Тип настройки	регулируемая
Применяемые хладагенты	любые
Вес, кг	0,5
Сигнал входного сопротивления	10 kOhm
Силовой ток	4 А

Чертежи

Габаритный чертеж регулятора скорости вращения MCH Carel

Полезные ссылки

Сайт производителя Carel

Вам также может понадобиться

Вентилятор в сборе Weiguang YWF4E-630S-137/70-G

Артикул: 073726
Страна: Китай
В наличии: много

Вентилятор осевой Weiguang YWF4E-630S-137/70-G в сборе с защитной решеткой. Диаметр рабочего колеса 630 мм, производительность 12400 м.куб/час, при напряжении питания 220В/50Гц, потребляемая мощность 750 Вт, скорость вращения 1360 об/мин, направление потока воздуха «S»-всасывание. Применяются в составе систем вентиляции, кондиционирования, теплообменных аппаратов в холодильной технике. Имеют встроенную защиту электродвигателя, допустимая температура окружающей среды -30…+60 °C, степень защиты IP54. Диаметр ротора — 137 мм, толщина лопасти — 70 мм.

10’577,09 P

145,31 €

Вентилятор в сборе Ebmpapst S4E450-AP01-20

Артикул: S4E450-AP01-20
Страна: Германия
В наличии: нет

Вентилятор Ebmpapst S4E450-AP01-20 расшифровывается: S-осевой вентилятор с защитной решеткой, 4-количество полюсов электродвигателя, E- однофазный двигатель, 450-диаметр крыльчатки, AN-расшифровка механической конструкции, 02-расшифровка электрической части, 50-расшифровка модификации мех. конструкции, направление вращения «V»(всас со стороны ротора.)

Временно не продается

Вентилятор в сборе Dunli YWF.A4S-500S-5DIA00

Артикул: YWF.A4S-500S-5DIA00
Страна: Китай
В наличии: нет

Вентилятор YWF.A4S-500S-5DIA00, производятся компанией Dunli, Китай. Класс электро-защиты IP 54. Диапазон рабочих температур окружающей среды -30…+60 °C. Ресурс работы не менее 30000 часов. Расшифровка маркировки: YWF-название серии вентилятора, A-осевой, 4-количество полюсов электродвигателя, S-код электропитания 1 фаза (T-3 фазы), 500-диаметр рабочего колеса в мм, S-направление потока воздуха (S-всасывание, В-нагнетание), D-код комплектации(см. каталог). Сфера применения: воздухоохладители холодильных установок в средне и высокотемпературном диапазоне, конденсаторы воздушного охлаждения, системы вентиляции.

Временно не продается

Регулятор оборотов вентилятров Delta | MiningClub.

info

ПавелПГ

Знающий

29 Дек 2021

DELTA AFC1512DG -150 мм 4 pin (фото) и регулятор оборотов ШИМ 20А 9-60 в.(фрто). Есть разветвитель удленитель на 4 вентилятора 4 pin (фото ). Общий коннектор 4 пин я отрезал и получилось 4 отдельных удлинителя подключенноиу к каждому вентилятору . На других концах удлинителей я скрутил вместе черный и красные провода и подключил к регулятору по схеме на фото. В итоге регулятор толком не регулирует обороты дельт . Если включить на минимум , то вентиляторы еле крутятся, то немного набирая обороты , то сбрасываются обороты , циклично . Если повернуть регулятор чуть больше минимума , то вентиляторы раскручиваются практически на 100 % и соответственно сильный шум. Подскажите что не так делаю . Как и каким способом добиться плавной регулировки , было бы достаточно около 30 % оборотов ….

Ander777
Друг форума
29 Дек 2021

Неправильно сделал, надо сигнал PWM на вентиляторы подавать, а не регулировать их ШИМом по цепи питания. Питание вентиляторов (черный и красный) подаешь напрямую на блок питания, выход регулятора нагружаешь резистором 1кОм и с него сигнал PWM подаешь на вход PWM вентиляторов (пин 4). Вот только надо определить, с какого выхода (М+ или М-) сигнал снять, крупное качественнное фото регулятора сверху и снизу надо, попробую определить.
Этот регулятор для коллекторных двигателей постоянного тока, а у тебя бесщеточные двигатели, это две большие разницы.

Последнее редактирование: 29 Дек 2021
termocorp
Свой человек
29 Дек 2021

Данный регулятор не подойдет. Нужен регулятор, который выдает на вентиляторы сигнал PWM (пин 4, обычно синий), а вентилятор сам, в зависимости от этого сигнала, будет регулировать свои обороты.
При этом питание (черный и красный провода, пин 1 и 2) подаются либо напрямую от БП, либо через этот регулятор (он тоже без изменений передает питание)
Например такой https://miningclub.info/threads/xab…-moschnyx-kulerov-delta-nidec-i-drugix.63644/
Последнее редактирование: 29 Дек 2021
Dr.
Dro
Свой человек
29 Дек 2021

Зачем такие танцы с бубном.
Я делаю так, беру 12в с молекса и питаю вентилятор.
С любой точки на мамке где есть 4 pin (можно и CPU) беру синий сигнальный и в разветвитель.
Получается в самой ОС менять обороты, задаю для корпусного вентиля 30-40-50% и он там сам регулирует.
Спасает когда удаленно надо отрегулировать.
Зачем такие танцы с бубном.
Я делаю так, беру 12в с молекса и питаю вентилятор.
С любой точки на мамке где есть 4 pin (можно и CPU) беру синий сигнальный и в разветвитель.
Получается в самой ОС менять обороты, задаю для корпусного вентиля 30-40-50% и он там сам регулирует.
Спасает когда удаленно надо отрегулировать.
Зависит от схемотехники конкретного регулятора, у ТС регулятор на фото другой и если у него силовые ключи в плюсовой цепи двигателя, а клемма М- соединена с минусом питания — работать не будет. И как минимум еще надо нагрузочный резистор на выход регулятора, если его нет внутри регулятора — непредсказуемо, заработает или нет.
Неправильно сделал, надо сигнал PWM на вентиляторы подавать, а не регулировать их ШИМом по цепи питания. Питание вентиляторов (черный и красный) подаешь напрямую на блок питания, выход регулятора нагружаешь резистором 1кОм и с него сигнал PWM подаешь на вход PWM вентиляторов (пин 4). Вот только надо определить, с какого выхода (М+ или М-) сигнал снять, крупное качественнное фото регулятора сверху и снизу надо, попробую определить.
Этот регулятор для коллекторных двигателей постоянного тока, а у тебя бесщеточные двигатели, это две большие разницы.
Питание дельт (черные, красные) — к блоку питания 12в без регулятора, они включатся на 100% оборотов. Четвертый пин дельт (это синий, сигнал PWM) объединить все вместе и на выход регулятора (какой — это вопрос).
Пробуй так на одном вентиляторе: на выходы регулятора М+ и М- резистор 1кОм или лампочку маленькую 12в, потом синий провод по очереди к М+ и М- и крути ручку. С какого-то из выходов должен получится сигнал PWM, который будет регулировать вентилятор. После этого к этому выходу подключай синие провода остальных дельт.
Питание дельт (черные, красные) — к блоку питания 12в без регулятора, они включаться на 100% оборотов. Четвертый пин дельт (это синий, сигнал PWM) объединить все вместе и на выход регулятора (какой — это вопрос).
Пробуй так на одном вентиляторе: на выходы регулятора М+ и М- резистор 1кОм или лампочку маленькую 12в, потом синий провод по очереди к М+ и М- и крути ручку. С какого-то из выходов должен получится сигнал PWM, который будет регулировать вентилятор. После этого к этому выходу подключай синие провода остальных дельт.
Попробую пока расключить без резистора 1 кОм , отпишусь позже. По сути по схеме которую выложил Grimly. Ещё, почему тогда выше написал Termocorp, что этот регулятор не подойдёт , только для коллекторных вентиляторов, эл.двигателей ….?
Желтый тахометр синий PWM на матринке он есть на большинстве.
Синий он просто сигнал выдает с определенной частотой и для разных вентилей это разная скорость.
Например у кулера процессора это будет 2000 оборотов, а у Дельты 5000.
Можно подключить шим с 4-х пинового выхода на вентилятор на материнке, а питание отдельно от БП, и управлять программно.
У некоторых винтов надо инвертировать шим сигнал управления. Мне попадались Nidec, ставил инвертор сигнала шим на одном транзисторе по схеме с общим эммитером. Если вручную регулировать, то не критично, а если от материнки, то надо. Можно и на температуру видеокарты завязать регулировку оборотов, но это уже другая история.
NA-FC1 Шин-контроллер вентилятора € 20,58
12 в складе
Добавить в корзину
(14 рейтинги клиентов)
NA-FC1 — это компактный и очень гибкий контроллер для 4-контактных ШИМ-вентиляторов, который может работать как самостоятельно для ручного снижения скорости, так и в тандеме с автоматическим управлением вентиляторами на материнской плате. Регулируя диск управления скоростью NA-FC1, пользователи могут либо вручную установить рабочий цикл ШИМ от 0 до 100%, либо уменьшить рабочий цикл ШИМ, обеспечиваемый материнскими платами ПК, чтобы вентиляторы работали медленнее, чем позволяет автоматическое управление вентиляторами материнской платы. . В то время как яркость оранжевого светодиода состояния обеспечивает визуальную обратную связь о текущей настройке шкалы, кнопка позволяет переключать NA-FC1 в режим «без остановки», что предотвращает падение скорости вращения вентилятора ниже 300 об/мин. Благодаря входящему в комплект кабелю с тройным разъемом и адаптеру питания можно одновременно управлять 3 вентиляторами.
В то время как большинство контроллеров вентиляторов основаны на напряжении, NA-FC1 использует более сложную технику широтно-импульсной модуляции (ШИМ), которая обеспечивает более эффективное управление и более низкие минимальные скорости, независимо от начального напряжения вентилятора.
Если NA-FC1 не получает входной ШИМ-сигнал от материнской платы, он работает как простой и эффективный ручной контроллер, позволяющий устанавливать рабочий цикл от 0 до 100%. Это делает его идеальным для ручного замедления высокоскоростных ШИМ-вентиляторов, таких как серия промышленных PPC от Noctua, для достижения неизменно тихой работы.
Многие материнские платы не предоставляют достаточных возможностей для настройки автоматического управления вентилятором или просто не работают ниже определенных рабочих циклов и уровней скорости. Используя NA-FC1, вы можете снизить кривую ШИМ-управления материнской платы, чтобы добиться действительно бесшумной работы даже с высокоскоростными вентиляторами с ШИМ, такими как серия Noctua IndustrialPPC.
Если нажата маленькая кнопка и горит зеленый светодиод состояния, NA-FC1 работает в режиме «Без остановки», что означает, что он не позволит вентилятору упасть ниже 300 об/мин, независимо от настройки скорости и входного рабочего цикла ШИМ от материнской платы, что позволяет избежать ошибок вентилятора BIOS. *
Прилагаемый 3-жильный кабель-разветвитель позволяет подключить до трех 4-контактных вентиляторов PWM для одновременного управления ими. Еще больше вентиляторов можно контролировать одновременно, используя дополнительные кабели-разветвители NA-YC1, которые поставляются со многими вентиляторами Noctua и доступны в качестве дополнительного комплекта аксессуаров (NA-SYC1).
Поскольку питание нескольких вентиляторов более высокой мощности от одного разъема вентилятора материнской платы может привести к повреждению материнской платы, NA-FC1 включает в себя адаптер NA-AC4, который питает устройство непосредственно от блока питания, одновременно получая входной сигнал ШИМ от материнская плата и пересылка информации об оборотах. Это делает его идеальным для управления несколькими высокоскоростными вентиляторами, такими как промышленные модели Noctua на 3000 об/мин.
Продукция Noctua славится своим безупречным качеством и исключительной долговечностью. Как и все остальные, контроллер вентилятора NA-FC1 рассчитан на длительный срок службы и поставляется с полной 6-летней гарантией производителя.
* Обратите внимание, что многие вентиляторы PWM имеют минимальную скорость выше 300 об/мин, и поскольку функция режима «без остановки» не позволяет вентиляторам опускаться ниже 300 об/мин, это полезно только для вентиляторов, которые обычно могут работать ниже этой скорости. скорость. Например, вентилятор с минимальной скоростью 500 об/мин будет работать одинаково при включенном и выключенном режиме «без остановки».
Specifications NA-FC1
Connector 4-Pin
Voltage Range 5-12 V
Colour black
Dimensions 21 x 25 x 48 мм
Вес 15 г
Совместимость с вентиляторами Все вентиляторы Noctua 12 В PWM и 5 В PWM, а также многие вентиляторы PWM сторонних производителей
Accessories NA-SC1 3-way splitter cable, NA-EC1 input cable and NA-AC4 input cable with power supply adaptor
Warranty 24 months
EAN barcode
Спецификации NA-FC1
Разъем 4-пин-
Диапазон напряжения 5-12 V
9009 5-12 V
9 9009 5-12 V
5-12 V 9009
. 0009 black
Dimensions 21 x 25 x 48 mm
Weight 15 g
Fan compatibility All Noctua 12V PWM and 5V PWM fans and many third party PWM fans
Принадлежности 3-сторонний разветвитель NA-SC1, входной кабель NA-EC1 и входной кабель NA-AC4 с адаптером питания
Гарантия 24 месяца
Штрих-код
Мы рассмотрим удобный аксессуар от Noctua — NA-FC1. Это тонкий контроллер вентиляторов, который позволяет пользователю управлять до 3 вентиляторами с ШИМ. Контроллер может работать с материнской платой по ШИМ-сигналу, а также может работать как автономный контроллер. Контроллер имеет шкалу скорости для регулирования рабочего цикла ШИМ. NA-FC1 продается по цене 24,15 доллара США на AMAZON в США и 24,11 фунта стерлингов на AMAZON UK.
Технические характеристики
Подробный обзор
Пенопласт поставляется в упаковочной коробке из картона.
Презентация продукта весьма эффектна. Мы можем обнаружить диспетчера. Список содержимого напечатан на листовке.
Вот что говорит об этом Noctua: «NA-FC1 — это компактный, очень гибкий контроллер для 4-контактных ШИМ-вентиляторов, который может работать как самостоятельно для ручного снижения скорости, так и в тандеме с автоматической материнской платой. управление вентилятором. Регулируя диск управления скоростью NA-FC1, пользователи могут либо вручную установить рабочий цикл ШИМ от 0 до 100%, либо уменьшить рабочий цикл ШИМ, обеспечиваемый материнскими платами ПК, чтобы вентиляторы работали медленнее, чем позволяет автоматическое управление вентиляторами материнской платы. . В то время как яркость оранжевого светодиода состояния обеспечивает визуальную обратную связь о текущей настройке шкалы, кнопка позволяет переключать NA-FC1 в режим «без остановки», что предотвращает падение скорости вращения вентилятора ниже 300 об/мин. Благодаря входящему в комплект кабелю с 3 разъемами и адаптеру питания можно одновременно управлять 3 вентиляторами».
Размер контроллера 21x25x48мм. Это контроллер тонкого форм-фактора, что делает его установку и использование удобными внутри корпуса ПК. У нас есть два светодиодных индикатора сверху. Один в оранжевом цвете, а другой в зеленом цвете. Они обозначают:
Оранжевый светодиод показывает настройку скорости с точки зрения яркости. Чем больше яркость, тем больше будет показываться максимальный рабочий цикл ШИМ.
Зеленый светодиод указывает на состояние режима «Без остановки». Если он горит, то вентиляторы находятся в режиме без остановки. Off будет означать нормальный режим.
Затем у нас есть кнопка быстрого набора под светодиодными индикаторами. Эта кнопка устанавливает коэффициент заполнения ШИМ от 0 до 100% в ручном режиме (когда контроллер работает автономно) или регулирует входной сигнал от 100 до 0% в режиме управления материнской платой.
Затем у нас есть кнопка No Stop Mode. Это кнопка-переключатель, которая либо включает, либо выключает режим без остановки одним нажатием. Если контроллер переходит в режим No Stop, загорается зеленый светодиод.
В основании контроллера имеется 4-контактный разъем. Это выходной разъем, который подключается к вентилятору или нескольким вентиляторам с помощью кабелей-разветвителей.
На приведенном выше рисунке показана противоположная сторона контроллера с 4-контактным входным разъемом. Noctua предоставила кабель с маркировкой NA-EC1, который следует использовать для подключения контроллера либо к материнской плате, либо к другому источнику питания.
На нижней стороне блока управления имеется логотип Noctua.
На приведенном выше рисунке показан кабель NA-EC1. Порт сокета будет подключен к входному порту контроллера. К 4-контактному разъему будет подключено соединение от материнской платы или другого источника питания.
На приведенном выше рисунке показаны разъем и разъем кабеля NA-EC1.
На приведенном выше рисунке показан кабель NA-EC4, поставляемый с NA-FC1. Этот кабель соединяет контроллер с блоком питания с помощью разъема SATA и материнской платы. Соединение с материнской платой предназначено для ШИМ-сигнала или входа в контроллер и от него. Если вы используете мощные вентиляторы, такие как вентиляторы Noctua NF-F12 3000 iPPC PWM с более высоким энергопотреблением, используйте NA-AC4, чтобы можно было позаботиться о коэффициенте мощности. Точно так же используйте этот кабель для вентиляторов сторонних производителей, которым потребуется больше энергии. Это в контексте номинальной мощности разъема вентилятора на материнской плате. Обычно разъемы для вентиляторов рассчитаны на 1 А и 12 Вт. Принимая во внимание, что некоторые материнские платы, такие как платы GIGABYTE, используют номинальную мощность 2 А и 24 Вт для разъемов для вентиляторов. Когда мы последовательно соединяем вентиляторы и подключаем их к одному разъему вентилятора, мы должны быть уверены, что совокупная потребляемая мощность вентиляторов не превышает максимальную номинальную мощность разъема вентилятора, иначе это может привести к повреждению материнской платы и вентилятора. С помощью адаптера питания мы обеспечиваем питание вентиляторов непосредственно от блока питания и используем разъем вентилятора только для ШИМ-сигнализации.
На приведенном выше рисунке показаны разъемы и разъем кабеля NA-AC4.
Компания Noctua также предоставила 3-жильный ШИМ-разветвитель под названием NA-SC1. Как следует из названия, этот кабель позволяет подключить до 3 вентиляторов PWM к одному источнику.
Варианты подключения
Пользователь может настроить контроллер двумя способами.
На картинке выше показан один из способов. Мы можем подключить кабель NA-EC1 к контроллеру на входной стороне и подключить кабель NA-SC1 к выходной стороне. Разъем NA-EC1 можно подключить к разъему вентилятора на материнской плате для ШИМ-сигнализации.
На картинке выше показан второй способ. Мы можем подключить NA-AC4 к входу контроллера, а кабель NA-SC1 к выходу. Это может потребоваться, если используемые вентиляторы потребляют больше энергии, чем номинальная мощность разъема вентилятора материнской платы. Разъем SATA будет получать питание напрямую от блока питания. 4-контактный разъем ШИМ будет подключен к 4-контактному разъему ШИМ на материнской плате для передачи сигналов ШИМ.
Обратите внимание: если вы хотите использовать один вентилятор, кабель NA-SC1 не нужен, и вы можете напрямую подключить вентилятор к выходной стороне контроллера.
Режимы использования
Чтобы извлечь из него максимальную пользу, необходимо понимать некоторые основы контроллера и режим его работы. Для этого контроллера определены два режима:
Ручное управление
Автоматическое управление вентилятором материнской платы
Режим без останова
Ручное управление
NA-FC1 по умолчанию принимает входной ШИМ-сигнал от материнской платы. Это означает, что контроллер будет работать в режиме автоматического управления вентилятором. Если контроллер не получает входной ШИМ-сигнал по кабелю NA-EC1, то контроллер перейдет в конфигурацию ручного режима, для которой NA-EC1 будет генерировать ШИМ-сигнал от 0% до 100% рабочего цикла и начнет управлять подключенных вентиляторов с помощью ручки скорости или кнопки-диска. Вы можете вращать диск по часовой стрелке, чтобы увеличить скорость вентиляторов, или против часовой стрелки, чтобы уменьшить скорость.
Если вы хотите, чтобы контроллер постоянно работал в ручном режиме, вам необходимо отключить автоматическое управление вентилятором в UEFI/BIOS, и это заставит NA-EC1 передать контроллеру команду перейти в ручной режим.
Автоматическое управление
Если NA-EC1 получает ШИМ-сигнал от материнской платы, он информирует контроллер о входном сигнале. Теперь у нас есть ситуация, в которой будет два сигнала. Один будет подаваться с материнской платы через NA-EC1, а другой — на контроллер от ручки набора. Это может создать конфликт. Для этого Noctua разработала контроллер таким образом, что NA-EC1 регулирует рабочий цикл ШИМ от 100% до 0% в зависимости от настройки ручки набора на контроллере.
Чтобы было понятно, давайте предположим, что ручка набора установлена на 50%, тогда как материнская плата обеспечивает 100% рабочий цикл. NA-EC1 регулирует входной сигнал таким образом, чтобы выходной сигнал оставался около 50%. Таким образом, контроллер работает вместе с материнской платой, чтобы уменьшить исходную скорость вращения вентилятора в соответствии с требованиями пользователя. Требование пользователя здесь будет означать настройки на ручке набора.
Режим «Без останова»
Независимо от режима управления, в котором работает контроллер (ручная или автоматическая регулировка входного ШИМ-сигнала), опускание ручки набора до минимально возможного значения может привести к остановке вентилятора(ов) при условии, что вентилятор(ы) работает в режиме Zero RPM. Если вы хотите, чтобы вентиляторы продолжали работать, вы можете нажать кнопку «No Stop» на контроллере. Это заставит контроллер не допустить, чтобы скорость вращения вентилятора(ов) упала ниже 300 об/мин. Эти 300 об/мин являются предустановленной настройкой в микропрограмме контроллера. На рынке есть много вентиляторов, которые имеют самую низкую скорость вращения 500 об/мин или выше. Для таких вентиляторов режим «Без остановки» не нужен, так как вентиляторы не упадут ниже 300 об/мин, при которых контроллер заставит их остановиться. Примерно через 30 секунд вентилятор разгоняется до 300 об/мин в режиме «Без остановки».
Установка
На приведенном выше рисунке показаны 3 вентилятора Noctua NF-A12x25 PWM, подключенные к NA-FC1 с помощью кабеля-разветвителя NA-SC1. Каждый вентилятор потребляет 0,14А. Это означает, что суммарная потребляемая мощность вентиляторов меньше 1 ампера. Разъемы для вентиляторов на GIGABYTE Z690 AERO G рассчитаны на максимальный ток 2 А на разъем, поэтому мы могли безопасно использовать эти вентиляторы без кабеля NA-AC4.
На приведенном выше рисунке показан контроллер в действии. Оранжевый светодиод горит ярко, показывая высокую скорость вращения вентиляторов. Зеленый светодиод также горит, что означает, что контроллер не позволит остановить вентиляторы. Пользователь может вращать циферблат, увеличивая или уменьшая скорость вентилятора, используя рабочий цикл ШИМ.
Обратите внимание на скорость System_Fan4 на мониторе. Число оборотов равно 0. Мы нажали кнопку режима No Stop, и она активировала функцию Zero RPM на контроллере. Вентиляторы прекращаются, как видно на картинке. Также обратите внимание на светодиод оранжевого цвета. Он больше не горит, а также показывает рабочий цикл 0%.
Затем мы снова нажали кнопку режима No Stop и вышли из режима нулевых оборотов. Мы не использовали ручку настройки, и вентиляторы автоматически включились через несколько секунд. Обратите внимание на показания оборотов на мониторе. Оранжевый светодиод по-прежнему не горит, потому что ручка набора была установлена на 0% рабочего цикла.
На приведенном выше рисунке крупным планом показаны светодиоды при входе в режим No Stop на контроллере.
Тестирование
Используется следующая конфигурация:
Intel i7 12700k [Auto, Stock]
ПККУЛЕР GI-56UB
ГИГАБАЙТ Z690 АЭРО G
XPG Lancer RGB 6000 32 ГБ DDR5
Sabrent Rocket 4 Plus 2 ТБ PCIe 4 NVMe SSD
Noctua NF-A12x25 PWM 3 вентилятора
Noctua NA-FC1
молчи! Straight Power 11 850 Вт Platinum
Thermaltake Core P6 TG Snow Edition в бескорпусной компоновке
Для тестирования Noctua NA-FC1 мы использовали 3 вентилятора Noctua NF-A12x25 PWM, рассчитанные на скорость до 2000 об/мин при 100% рабочем цикле. Было обнаружено, что NA-FC1 работает безупречно, а вентиляторы реагируют на регулировку входного сигнала с помощью ручки настройки.
Заключение
Noctua NA-FC1 — это удобный PWM-контроллер вентиляторов от производителя, предназначенный для управления 3x 4-контактными PWM-вентиляторами. Контроллер имеет тонкий внешний вид размером 21x25x48 мм в корпусе черного цвета. Имеется ручка быстрого набора, которая используется для изменения рабочего цикла ШИМ. Обратите внимание, что мы говорим о рабочем цикле ШИМ, а не о скорости вентилятора с точки зрения оборотов в минуту, поскольку разные вентиляторы будут работать с разными оборотами при одном и том же рабочем цикле. Максимальный номинальный ток составляет 3 А и может работать с вентиляторами Noctua 12 В и 5 В, а также с вентиляторами сторонних производителей.
Многие материнские платы не предоставляют достаточных возможностей для настройки автоматического управления вентилятором или просто не работают ниже определенных рабочих циклов и уровней скорости. Используя NA-FC1, пользователь может понизить кривую управления PWM материнской платы, чтобы добиться бесшумной работы.
При вращении ручки по часовой стрелке рабочий цикл ШИМ увеличивается и уменьшается против часовой стрелки. На контроллере также есть кнопка «Без остановки», которая не позволяет контроллеру достичь нулевой скорости вращения подключенных вентиляторов. У нас есть два светодиодных индикатора сверху. Уровень яркости оранжевого светодиода показывает рабочий цикл ШИМ. Зеленый светодиодный индикатор загорается, когда активирован режим No Stop.
Контроллер имеет 4-контактный входной разъем сверху и 4-контактный разъем для вывода на основании. Noctua поставляет с контроллером следующие кабели:
NA-EC1 для подключения контроллера к материнской плате для ШИМ-сигнала.
NA-AC4 с адаптером питания для подключения контроллера к материнской плате для сигнала ШИМ и соединения SATA с блоком питания для питания. Этот кабель необходимо использовать, когда суммарная потребляемая мощность подключенных вентиляторов превышает номинальную мощность разъема вентилятора на материнской плате.
NA-SC1 позволяет одновременно подключить к контроллеру 3 вентилятора.
Контроллер представляет собой интеллектуальную конструкцию, которая регулирует входящий сигнал ШИМ от материнской платы в соответствии с настройкой ручки набора, указанной пользователем.
