Pwm регулятор оборотов кулера. PWM-регулятор оборотов вентилятора: особенности и преимущества — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает ШИМ-регулятор скорости вентилятора. Какие функции имеют современные контроллеры вентиляторов. Чем полезны автоматические ШИМ-регуляторы оборотов кулера.

Содержание

Принцип работы PWM-регулятора оборотов вентилятора

PWM-регулятор (ШИМ-регулятор) оборотов вентилятора использует широтно-импульсную модуляцию для управления скоростью вращения. Принцип его работы заключается в следующем:

На вентилятор подается постоянное напряжение питания (обычно 12В).
ШИМ-контроллер генерирует импульсный сигнал определенной частоты (как правило, 25 кГц).
Изменяя скважность (ширину) импульсов, регулятор управляет средним напряжением на вентиляторе.
Чем шире импульсы, тем выше среднее напряжение и скорость вращения.

Такой способ регулировки позволяет плавно и эффективно изменять обороты вентилятора в широком диапазоне.

Преимущества ШИМ-регулирования оборотов кулера

По сравнению с простым изменением напряжения питания, PWM-регулирование имеет ряд важных преимуществ:

Более широкий диапазон регулировки скорости (вплоть до очень низких оборотов).
Стабильная работа вентилятора на малых оборотах.
Отсутствие нагрева регулятора даже при высокой мощности вентилятора.
Возможность точного программного управления скоростью.
Совместимость с современными 4-контактными вентиляторами.

Эти преимущества делают ШИМ-регуляторы оптимальным выбором для управления системами охлаждения.

Ключевые функции современных PWM-контроллеров вентиляторов

Современные ШИМ-регуляторы оборотов кулера, такие как MAX6645, обладают рядом полезных функций:

Автоматическое управление скоростью в зависимости от температуры.
Измерение температуры в нескольких точках системы.
Обнаружение отказа вентилятора.
Плавное изменение скорости для снижения акустического шума.
Настраиваемые температурные пороги включения и максимальной скорости.

Выход сигнализации перегрева.
Задержка запуска для снижения пусковых токов.

Такой набор функций позволяет реализовать эффективное и «умное» охлаждение электронных устройств.

Применение автоматических PWM-регуляторов оборотов

Автоматические ШИМ-регуляторы скорости вентиляторов широко применяются в различной электронной технике:

Персональные компьютеры и рабочие станции
Серверы и сетевое оборудование
Системы хранения данных
Промышленные контроллеры
Медицинское оборудование
Автомобильная электроника

Они позволяют оптимизировать охлаждение, снизить энергопотребление и уровень шума в этих устройствах.

Как выбрать ШИМ-регулятор оборотов вентилятора?

При выборе PWM-регулятора для управления кулером следует учитывать несколько важных параметров:

Напряжение питания вентилятора (обычно 12В или 5В)

Максимальный ток нагрузки
Частота ШИМ-сигнала (оптимально 25 кГц)
Наличие функции измерения температуры
Возможность автоматического регулирования
Интерфейс управления (аналоговый или цифровой)
Корпус и габариты регулятора

Правильный выбор контроллера позволит реализовать эффективную систему охлаждения с оптимальными характеристиками.

Особенности подключения PWM-регулятора к вентилятору

При подключении ШИМ-регулятора к вентилятору необходимо учитывать следующие моменты:

Для 4-контактных вентиляторов используется специальный PWM-вход.
3-контактные вентиляторы подключаются через силовой ключ на выходе регулятора.
Необходимо обеспечить надежное соединение сигнальных и силовых цепей.

Рекомендуется использовать экранированные провода для PWM-сигнала.
При большой мощности вентилятора может потребоваться внешний силовой транзистор.

Корректное подключение обеспечит стабильную работу системы регулирования оборотов.

Программирование автоматических ШИМ-регуляторов вентиляторов

Современные PWM-контроллеры, такие как MAX6645, позволяют гибко настраивать алгоритм управления скоростью вентилятора. Основные программируемые параметры включают:

Температурные пороги включения вентилятора
Кривую зависимости скорости от температуры
Максимальную и минимальную скорость вращения
Скорость изменения оборотов
Задержки включения и выключения
Пороги срабатывания защиты от перегрева

Программирование осуществляется через цифровой интерфейс (I2C, SMBus) или путем установки внешних компонентов. Это позволяет точно адаптировать работу регулятора под конкретную систему охлаждения.

Регуляторы оборотов кулера в Екатеринбурге

Каталог

Регулятор оборотов кулера компьютера

272

500

в магазин

Регулятор скорости RGB/ARGB PWM 2 в 1, Диабло, синхронный 5-контактный/12v4-контактный вентилятор Aura, регулятор сбора оборотов кулера

в магазин

Регулятор оборотов вентиляторов, 12 В, 8 кулеров, 6 pin, реобас для охлаждения пк и майнинг фермы, контроллер скорости куллера кулера

980

1144

в магазин

Регулятор оборотов вентилятора внеш блока ASPEN кулера

в магазин

Регулятор скорости Вентилятора, оборотов двигателя 220В кулера

1648

2987

в магазин

Регулятор оборотов кулера ШИМ, 12 В, 8 каналов, 6 pin / Контроллер скорости вентилятора / Реобас для майнинг фермы

855

1274

в магазин

Регулятор скорости вращения вентилятора, 220 В, 4000 Вт оборотов кулера

1231

1448

в магазин

Регулятор скорости вращения вентилятора процессора оборотов кулера

636

896

в магазин

Регулятор оборотов кулера компьютера

270

500

в магазин

Регулятор оборотов вентилятора кулера

в магазин

Регулятор скорости хаб PWM вентиляторов компьютера оборотов кулера

132

188

в магазин

Регулятор оборотов/вентиляторов/кулеров охлаждения/майнинг/8-канальный / концентратор PWM High-мощность оборотов кулера

801

890

в магазин

Регулятор температуры STK вентилятор IC, PWM регулятор температуры, 4-проводной контроллер 12 В постоянного тока, регулятор для вентилятора оборотов кулера

193

203

в магазин

Регулятор оборотов кулеров/Реобас YKEDA 6PIN 150W для 8 вентиляторов 4PIN с выносным ШИМ-регулятором кулера

в магазин

Регулятор оборотов, 12 В, 8 кулеров, Molex/4 контакта, контроллер скорости вращения кулера (72 ватт) оборотов

590

690

в магазин

Регулятор оборотов кулеров/Реобас 6PIN 225W для 6 вентиляторов 4PIN с встроенным ШИМ-регулятором кулера

449

590

в магазин

Регулятор скорости вращения вентилятора компьютера, 12 В оборотов кулера

147

196

в магазин

Регулятор оборотов кулеров/Реобас Molex 50W для вентиляторов 3PIN кулера

в магазин

Регулятор скорости вращения вентилятора компьютера, 12 В оборотов кулера

225

281

в магазин

Регулятор оборотов вентиляторов на 8 шт,300 ватт,(реобас,хаб) майнинг ферма ! шим для кулеров, Delta Electronics кулера

в магазин

Нужен ШИМ регулятор оборотов | MiningClub.

info

Александп

Бывалый

7 Авг 2019

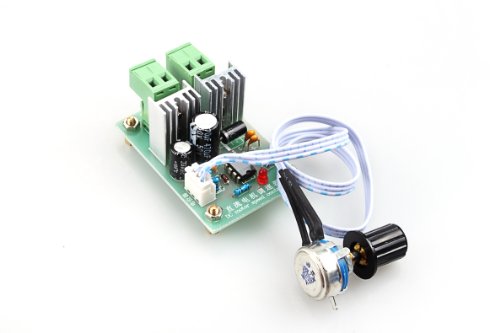

Помогите найти PWM регулятор оборотов двигателя постоянного тока желательно с алиекспресса, необходимо не ниже 25 КГЦ как посоветовали, На алиекспрессе выше 25 КГЦ не нашел. Примерно такой https://ru.aliexpress.com/item/32882479732.html?spm=a2g0s.9042311.0.0.6a1833edt0yZFD

Нет смысла гнаться за 25кГц. Это чтобы не было писка при малых оборотах. 20кГц тоже хорошо. То что стартует на высоких оборотах — сделано специально. Некоторые вентиляторы умеют крутиться на малом напряжении, но не могут стартовать. Поэтому при старте полные обороты.

У меня есть несколько видов 12 см.дельт с али. Выполненные более качественно и похуже. Те которые получше, вообще не крутят пока на них не подашь сигнал от шим-контролера (использую примерно такой как выше дал ссылку CHEKM), те которые похуже при подаче на них 12 вольт крутят на 100% оборотов и их можно регулировать обычной крутилкой, как в первом посте и которая, по моему, обычный регулятор напряжения и к шим-контролеру отношения не имеет. Многие (в том числе и китайцы с али) не понимают что такое генератор широтно-импульсной модуляции и путают теплое с мягким. В том генераторе по ссылке выше есть настройка герцовки до 100 кГц (нужно выставить 25, но и меньше работает) и регулировка коэффициента заполнения, на вентиль постоянно подается 12 вольт и мои вентили стартуют уже с 5-8%, что достаточно тихо. Если же регулировать обычным регулятором напряжения то старт примерно с 40%.

Полноценный кулер это кулер с 4-мя контактами, + — PWM и от датчика скорости
Датчик скорости нафиг нам не нужен
Сажаем + и — кулера на питание 12 вольт найти несложно
Датчик скорости нам не нужен
PWM на регулятор скорости шим
или работает при подключении PWM-контакта на видеокарту ASUS ROG Strix(есть у них там доп разъёмы)
———————
Проверьте сначала работу одного кулера на 12 вольтах, а потом ищите где у вас PWM
——————-
В отличии от регулятора напряжения, ничего не греется и кулер при уменьшении
скважности PWM(шим) и всё том-же входном напряжении 12 вольт, начинает потреблять
меньший ток(потреблять меньше мощность) снижает скорость оборотов
================================

У меня есть несколько видов 12 см. дельт с али. Выполненные более качественно и похуже. Те которые получше, вообще не крутят пока на них не подашь сигнал от шим-контролера (использую примерно такой как выше дал ссылку CHEKM), те которые похуже при подаче на них 12 вольт крутят на 100% оборотов и их можно регулировать обычной крутилкой, как в первом посте и которая, по моему, обычный регулятор напряжения и к шим-контролеру отношения не имеет. Многие (в том числе и китайцы с али) не понимают что такое генератор широтно-импульсной модуляции и путают теплое с мягким. В том генераторе по ссылке выше есть настройка герцовки до 100 кГц (нужно выставить 25, но и меньше работает) и регулировка коэффициента заполнения, на вентиль постоянно подается 12 вольт и мои вентили стартуют уже с 5-8%, что достаточно тихо. Если же регулировать обычным регулятором напряжения то старт примерно с 40%.

MAX6645 Автоматические ШИМ-регуляторы скорости вращения вентиляторов с выходом при перегреве | Аналоговые устройства
Товары
Мониторинг мощности, контроль и защита
Контроль мощности
Регуляторы скорости вентилятора
МАКС6645
Включить JavaScript

Особенности и преимущества
Информация о продукте
Особенности и преимущества
Простое автоматическое управление скоростью вентилятора
Датчик внутренней и внешней температуры
Обнаружение отказа вентилятора с помощью выходного сигнала заблокированного ротора, выходного сигнала тахометра или измерения тока питания вентилятора
Несколько ступеней рабочего цикла выходного сигнала 1,6 % для низкой слышимости изменений скорости вращения вентилятора
Порог низкотемпературного вентилятора, выбираемый контактным значком или устанавливаемый на заводе
Порог высокотемпературного вентилятора, выбираемый контактным или заводским способом
Время раскрутки обеспечивает запуск вентилятора
Задержка запуска вентилятора минимизирует нагрузку на источник питания при включении питания
Выход ШИМ 32 Гц
Контролируемая скорость изменения рабочего цикла обеспечивает хорошие акустические характеристики
2°C Точность измерения температуры
Вход FULLSPD/FULLSPD Устанавливает ШИМ на 100 %
Пороговое значение Active-Low OT, выбираемое контактным выводом
16-контактный корпус QSOP и 10-контактный µMAX
Сведения о продукте
Датчик температуры MAX6643/MAX6644/MAX6645 и автоматически регулировать скорость вращения вентилятора, чтобы обеспечить оптимальную охлаждение при минимальном акустическом шуме от вентилятора. Каждое устройство измеряет температуру в двух точках.
MAX6643/MAX6644/MAX6645 генерируют ШИМ сигнал, который управляет внешним силовым транзистором, который в свою очередь модулирует питание вентилятора. MAX6643/MAX6644/MAX6645 контролируют температуру и отрегулируйте рабочий цикл формы выходного сигнала PWM для управления скорость вентилятора в соответствии с потребностями в охлаждении система. MAX6643 контролирует собственную температуру кристалла. и дополнительная температура внешнего транзистора, в то время как MAX6644 и MAX6645 контролируют температуру из одного или двух внешних диодных транзисторов.
MAX6643 и MAX6644 имеют девять выбираемых отключений. температуры (с шагом 5°C). MAX6645 является заводским. запрограммирован и не выбирается по пин-коду.
Все версии имеют выход защиты от перегрева (активный низкий уровень OT). OT Active-low можно использовать для предупреждения или выключения системы. MAX6643 также имеет вход FULLSPD, Рабочий цикл ШИМ до 100%. MAX6643/MAX6644/MAX6645 также имеют выход FANFAIL с активным низким уровнем, который указывает на отказ вентилятора. См. Руководство по выбору в полном листе технических данных для получения полного списка функций каждого устройства.
MAX6643 и MAX6644 доступны в небольшом 16-контактном корпусе QSOP, а MAX6645 доступен в 10-контактный корпус µMAX ^®. Все версии работают с напряжением питания от 3,0 В до 5,5 В и потребляют 500 мкА (тип.) ток питания.
Приложения
Настольные компьютеры
Сетевое оборудование
Серверы
Оборудование для хранения данных
Рабочие станции
Категории продуктов
Сопоставимые части Нажмите, чтобы увидеть все в параметрическом поиске
Как минимум одна модель из этого семейства продуктов находится в производстве и доступна для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.
{{#каждый список}}
{{/каждый}}
Спецификации
MAX6643-MAX6645: Автоматические ШИМ-контроллеры скорости вращения вентиляторов с выходным сигналом перегрева (версия 3)
21.12.2021
Примечания к дизайну
НОВЫЙ
Влияние ширины дорожки печатной платы на точность датчика температуры удаленного диода
24. 05.2005
НОВЫЙ
Компенсация разницы коэффициента идеальности и последовательного сопротивления между термочувствительными диодами
05.09.2002
Технические статьи
MAX6645 Дополнительные детали
Рекомендуемые сопутствующие детали
МАКС6650, МАКС6660, МАКС6668.
Компания ADI всегда уделяла самое пристальное внимание поставке продукции, отвечающей максимальным уровням качества и надежности. Мы достигаем этого путем включения проверок качества и надежности во все области проектирования продуктов и процессов, а также в производственный процесс. «Ноль дефектов» для поставляемой продукции всегда является нашей целью.
Запрос уведомлений об изменении продукта/процесса
Закрыть
Сохранить в myAnalog Войти в myAnalog
{{#ifCond_pcn. length 0}} {{еще}} {{#каждый ПК}} {{/каждый}}
{{../labels.pcn}}
{{../labels.title}}
{{../labels.publicationDate}}
{{количество}} {{#ifCond применимо false}}
PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}}
{{#каждая ссылка}}
{{название}}
{{/каждый}}
{{название}} {{Дата публикации}}
{{/ifCond}} {{#ifCond pdn. length 0}} {{еще}} {{#каждое персональное имя}} {{/каждый}}
{{../labels.pdn}}
{{../labels.title}}
{{../labels.publicationDate}}
{{количество}} {{#ifCond применимо false}}
PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}}
{{#каждая ссылка}}
{{название}}
{{/каждый}}
{{название}} {{Дата публикации}}
{{/ifCond}}
Обратитесь в службу технической поддержки ADI »
Задайте свой вопрос »
Обратитесь в службу технической поддержки ADI » Задайте свой вопрос »
См. ответы на часто задаваемые вопросы об онлайн-заказах, способах оплаты и многом другом в разделе часто задаваемых вопросов по оформлению заказа.

Указанные цены в США предназначены ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ, указаны в долларах США (FOB США за единицу для указанного объема) и могут быть изменены. Международные цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для уточнения цены или стоимости поставки обратитесь в местное торговое представительство Analog Devices, Inc. или к авторизованному дистрибьютору. Цены, отображаемые для оценочных плат и комплектов, основаны на цене за 1 штуку.
Выборка:
При нажатии кнопки «Образец» выше будет выполнено перенаправление на сторонний образец сайта ADI. Выбранная часть будет перенесена в вашу корзину на этом сайте после входа в систему. Пожалуйста, создайте новую учетную запись там, если вы никогда раньше не использовали сайт. Обращайтесь по адресу [email protected] по любым вопросам, касающимся этого Образца сайта.
Справка по таблице цен
ШИМ-контроллеры
Главная > ШИМ-контроллеры
Мы видели, как многие люди упоминали, что у них есть контроллеры вентиляторов с ШИМ и что они планируют использовать их для управления скоростью наших насосов, совместимых с ШИМ. Существует потенциальная проблема с этим, которая требует разъяснения следующим образом. По сути, проблема возникает из-за запутанного соглашения об именах различных контроллеров вентиляторов.
Наличие так называемого ШИМ-регулятора скорости не означает, что вы сможете управлять нашим насосом. На сайте overclockers.com есть отличная справочная статья, написанная Дейвом, в которой объясняется, как работает ШИМ.
Выдержка из статьи:
Есть ШИМ-контроллеры и есть ШИМ-вентиляторы, но способ реализации ШИМ в каждом сильно различается: стандартный ШИМ-контроллер модулирует линию питания 12 В «обычного» двигателя постоянного тока 12 В. . И наоборот, ШИМ-контроллер для ШИМ-вентиляторов — например, описанный в этой статье — не модулирует линию питания 12 В, а вместо этого отправляет сигнал ШИМ по другой линии питания (магический «четвертый провод») на более совершенный двигатель постоянного тока 12 В, оставляя линию питания 12 В непрерывной. Назначенные PWM-вентиляторы не только имеют внутреннюю схему, которая отличается от схемы стандартных вентиляторов, но и, поскольку они разработаны с учетом управления скоростью, сами двигатели обычно более совершенны (и дороги). Таким образом, ШИМ-управление скоростью стандартного вентилятора действительно сильно отличается от ШИМ-управления скоростью ШИМ-вентилятора… Нидек даже заходит так далеко, что говорит, что модуляция основного напряжения питания не рекомендуется:
Широтно-импульсная модуляция рабочего напряжения постоянного тока для изменения скорости вращения вентилятора [изменить: в ШИМ-устройствах] не рекомендуется. Переходные процессы, создаваемые таким подходом, могут необратимо повредить коммутацию двигателя и управляющую электронику и резко сократить срок службы вентилятора.
Конец выдержки.
Как видно из вышеизложенного, очень важно различать ШИМ-контроллеры вентиляторов, предназначенные для управления обычными 3-контактными вентиляторами, и ШИМ-контроллеры вентиляторов, специально предназначенные для управления 4-контактными ШИМ-вентиляторами. В первом типе линия питания 12 В модулируется контроллером вентилятора, а во втором типе контроллер посылает сигнал через 4 ^{-й провод} к вентилятору, и двигатель вентилятора модулирует свою скорость в соответствии с этим сигналом с помощью встроенного контроллера.
Важно понимать, что вентиляторы PWM и насос Swiftech PWM рассчитаны на фиксированное питание 12 В. Хотя напряжение может несколько варьироваться, диапазон обычно ограничен; мы опубликуем безопасный рабочий диапазон для нашего насоса после выпуска.
Таким образом, если у вас есть ШИМ-контроллеры вентиляторов, это не обязательно означает, что вы сможете управлять нашим насосом. Сначала вам нужно убедиться, что ваш контроллер предназначен для управления устройствами с 4-контактным ШИМ.
Давайте рассмотрим несколько примеров и перейдем к Frozen CPU, чтобы посмотреть на некоторые из доступных ШИМ-контроллеров вентиляторов:
Интеллектуальный контроллер вентилятора Sunbeam Rheosmart PCI Slot мощностью 20 Вт — (PL-RS-PCI)
Умный способ управления всеми вентиляторами и потоком воздуха. Контроллер вентиляторов Rheosmart PCI предназначен для автоматического регулирования любого существующего 3-контактного вентилятора с помощью ШИМ-сигнала от материнской платы! “
Ключевое слово выше — 3-контактный. Этот контроллер может использовать сигнал ШИМ материнской платы для управления вентиляторами, но он по-прежнему управляет ими посредством модуляции напряжения, поэтому для нашего насоса это не сработает.
Состояние: несовместимо
Sunbeam 30W Rheosmart 3-канальный контроллер Smart Fan — черный (PL-RS-3)
Статус: несовместим
Sunbeam 30W Rheosmart 6-канальный контроллер Smart Fan — черный (PL-RS) -6)
Статус: Несовместимо
Zalman PWM Mate — автоматический/ручной ШИМ-контроллер вентилятора — черный
Статус: совместим, не подтвержден
Комбинированный 5-канальный ШИМ-контроллер вентилятора Zalman ZM-MFC1 / 3-контактный контроллер вентилятора — черный
Статус: 905 проверка
Zalman ZM-MFC3 Контроллер скорости вращения нескольких вентиляторов/монитор температуры
Статус: Совместимость, проверено, как показано ниже:
Насос мин. = 1500 об/мин макс.=3000 об/мин
Вентиляторы Helix PWM макс.0015

Посмотреть все продукты Swiftech IRIS!

Комплекты жидкостного охлаждения серии Boreas
259,95 долл.
