Транзисторы NPN и транзисторы PNP
Для начала p-n-p-транзисторы, такие как n-p-n, — это просто базовые транзисторы, которые попадают в категорию транзисторов. биполярные переходные транзисторы. Они используются в большом количестве разнообразных схем, начиная от усиления и заканчивая нахождением их в схемах модуляции. Наиболее частое использование, которое мы можем найти среди его приложений, заключается в его режиме работы полностью на(на) и от(выкл.), другими словами, то, что известно как простой переключатель.
СимволикаТранзистор NPN и транзистор PNPЧто такое транзисторы NPN и PNP?Транзисторы NPN и PNP — это транзисторы с биполярным переходом, это не что иное, как довольно распространенный электрический и электронный компонент, который в настоящее время используется для работы всего современного электрического и электронного оборудования. За работу этих типов транзисторов отвечают как электроны, так и дырки.
Одной из самых известных особенностей транзисторов PNP и NPN является усиление тока. Эти типы транзисторов используются в качестве переключателей, усилителей и генераторов во всех видах электронных схем. Биполярные транзисторы можно найти как в составе интегральных схем, так и в повседневных компонентах и оборудовании.
Для транзисторов типа PNP будем иметь, что большинство носителей заряда полые, а в транзисторах типа NPN Мы получим, что электроны являются основными носителями заряда. Не так для полевые транзисторы(FET) которые имеют только один тип несущего заряда. Принцип работы этих транзисторов основан на диодах с типом перехода pn. Как и в транзисторах npn, транзисторы n-типа составляют большинство, поэтому в качестве носителей заряда включается избыточное количество электронов. В pnp-транзисторах есть 2 p-типа, в результате чего большинство носителей заряда являются полыми.
Основное отличие транзистора NPN от транзистора PNP заключается в том, что транзистор NPN работает, когда через базу этого транзистора протекает ток.

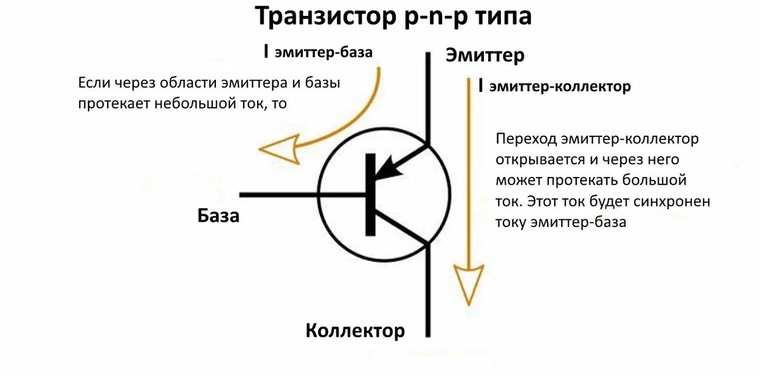

В транзисторе этого типа ток течет с коллектора, обозначенного буквой C эмитенту, указанному в письме E. Транзистор PNP работает или работает при отсутствии сигнала тока на базе транзистора, обозначенного буквой B. В этом транзисторе мы увидим, что ток течет от эмиттера (E) коллектору (C). Можно сказать, что PNP-транзистор включается низким опорным сигналом или сигналом на (землю) и наоборот в NPN-транзисторе, который работает с помощью высокого сигнала (тока). Все будет зависеть от технических свойств каждого транзистора с точки зрения сигнала для срабатывания.
Первые характеристики п-н-п транзистор Это биполярный транзистор. PNP, первая буква P указывает полярность напряжения, необходимого для клеммы эмиттера; вторая буква N указывает полярность клеммы для базы. Работа транзистора типа PNP прямо противоположна работе транзистора NPN.
Мы также имеем, что у этого типа транзистора самые большие носители заряда полые. Материалы, которые используются для создания выводов эмиттера, базы и коллектора в транзисторе PNP, сильно отличаются от материалов, используемых в транзисторе NPN. Конфигурация смещения транзистора PNP показана на схеме на следующем слайде. Мы обнаружим, что клеммы коллектор-база PNP-транзистора всегда смещены в обратном направлении, поэтому для коллектора необходимо использовать отрицательное напряжение.
Конструктивные характеристики транзисторов PNP и NPN аналогичны, за исключением того, что смещение направлений напряжения и тока меняется на противоположное для любой из трех возможных конфигураций, таких как общая база (CB), общий эмиттер (CE) и общая база. (CB) общий коллектор (CC). Напряжение между базой и выводом эмиттера VBE отрицательно на выводе базы и положительно на выводе эмиттера, потому что для PNP-транзистора вывод базы всегда смещен отрицательно по отношению к выводу эмиттера.
Кроме того, напряжение эмиттера положительно по отношению к коллектору (VCE).
Источники напряжения подключены к транзистору PNP, эмиттер подключен к Vcc с RL, этот резистор, которым он обладает, ограничивает максимальный ток, протекающий через устройство, которое подключено к клемме коллектора. Базовое напряжение VB подключено к базовому резистору RB, смещенному отрицательно по отношению к эмиттеру. Чтобы базовый ток протекал через PNP-транзистор, клемма базы должна быть более отрицательной, чем клемма эмиттера, примерно на 0,7 В (вольт) или Si-устройство. Самая фундаментальная большая разница между PNP и PN транзистором заключается в правильном смещении переходов транзистора; направления тока и полярности напряжения всегда противоположны друг другу.
Основы ПНПТранзисторы Pnp формируются с n-типом, присутствующим между p-типами. Большинство этих носителей, ответственных за генерацию тока, обнаруженных в этом транзисторе, полые. Текущая операция такая же или похожая на операцию npn.
Но приложения напряжений или токов с точки зрения полярности совершенно различны в обоих случаях.
Транзистор NPN также является транзистором с биполярным переходом. Первая буква N указывает на отрицательно заряженный слой материала, а буква P указывает на положительно заряженный слой. В этих транзисторах мы увидим, что они имеют положительную область, которая находится между двумя отрицательными слоями. Транзисторы NPN обычно используются в коммутационных схемах, усиливая проходящие через них электрические сигналы. Эти транзисторы состоят из 3 выводов (базы, коллектора и эмиттера), и через эти выводы или проводники транзистор подключается к плате или электронной схеме. Когда через NPN-транзистор протекает ток, на базу транзистора поступает электрический сигнал, коллектор генерирует более сильный электрический ток, чем ток, проходящий через базу, а эмиттер передает этот более сильный ток на остальную часть цепи.
npn-транзисторЭтот тип транзистора обычно используется из-за простоты производства.
Чтобы транзистор NPN работал правильно, он должен быть изготовлен из материала полупроводник, что позволяет проходить некоторому электрическому току, в отличие от других проводящих материалов, таких как металлы. Кремний (Si) является одним из наиболее широко используемых полупроводников, а NPN-транзисторы проще всего изготовить из кремния. Применение, которое обеспечивают транзисторы, невероятно в развитии современных технологий, какими мы их знаем сегодня.
Например, компьютерам необходимо, чтобы вся их информация была переведена в двоичный код (0 и 1), и этот процесс осуществляется с помощью этих маленьких переключателей, которые включают и выключают печатные платы компьютера. Транзисторы NPN можно использовать для реализации функции переключения режимов. С помощью электрического сигнала достигается включение выключателя, а при отсутствии сигнала состояние выключено.
Производство транзисторов NPNНапряжение на клемме базы положительное, а на клемме NPN-транзистора отрицательное.
Клемма базы всегда положительна по отношению к клемме эмиттера, но также напряжение питания коллектора положительно по отношению к клемме эмиттера. В транзисторе NPN коллектор соединен с VCC через нагрузочный резистор RL. Это сопротивление нагрузки ограничивает ток, протекающий через максимальный базовый ток. В этом транзисторе движение электронов через базовый вывод составляет действие транзистора.
Основной особенностью действия транзистора является связь между входной и выходной цепями. Поскольку усилительные свойства транзистора зависят от управления, которое база использует для тока от коллектора к эмиттеру. Транзистор – это устройство, работающее с током. Когда транзистор работает, ток IC протекает между коллектором и эмиттером внутри транзистора. Однако это происходит только тогда, когда небольшой ток смещения Ib протекает через вывод базы транзистора.
Это биполярный транзистор NPN; ток представляет собой отношение этих двух токов (Ic/Ib), которое называется непрерывным коэффициентом усиления по току устройства и обозначается символом «hfe» или текущий бета.
Значение бета может достигать 200 для стандартных транзисторов, это соотношение между Ic и Ib делает транзистор очень полезным усилителем в электронике. Когда этот NPN-транзистор используется в активной области, Ib обеспечивает вход, а Ic обеспечивает выход. Бета не имеет единиц, так как это пропорция.
Коэффициент усиления транзистора по току от коллектора к эмиттеру называется альфа, т.е. Ic/Ie является функцией самого транзистора. Поскольку ток эмиттера Ie представляет собой сумму малого тока базы и большого тока коллектора, значение альфа очень близко к единице, и для типичного маломощного сигнального транзистора это значение варьируется примерно от 0,950 до 0,999.
Различия между транзисторами NPN и PNPТранзисторы с биполярным переходом представляют собой компоненты с 3 выводами и изготовлены из легированных материалов, часто используемых в приложениях усиления и переключения. По сути, на каждом из них есть пара диодов с PN-переходом. BJT. Когда пара диодов собрана вместе, они образуют переход, который помещает один тип полупроводника между теми же двумя типами.
Следовательно, существует только два типа биполярного соединения: PNP и NPN. В полупроводниках NPN имеют характерно более высокую подвижность электронов по сравнению с подвижностью дырок. Таким образом, он пропускает много тока и работает очень быстро. Другим важным фактором является то, что изготовление этого типа транзистора легко осуществить из кремния.
- Транзисторы PNP, как и транзисторы NPN, изготовлены из разных материалов, и ток, протекающий через эти транзисторы, также отличается.
- В транзисторе NPN ток течет от коллектора (C) к эмиттеру (E), а в транзисторе PNP ток течет от эмиттера к коллектору.
- Транзисторы PNP состоят из двух слоев P-материала с перемежающимся слоем N. NPN-транзисторы состоят из двух слоев N-материала и перемежаются слоем P-материала.
- В NPN-транзисторе положительное напряжение подается на клемму коллектора, чтобы создать ток от коллектора к коллектору. Для PNP-транзистора положительное напряжение подается на клемму эмиттера, чтобы создать ток от эмиттера к коллектору.
- Принцип работы NPN-транзистора таков, что при увеличении тока на базовый вывод транзистор включается и полностью проводит от коллектора к эмиттеру. Когда ток на базовом выводе уменьшается, транзистор включается меньше, и пока ток не станет таким низким, транзистор больше не проводит через коллектор к эмиттеру и выключается.
- Принцип работы PNP-транзистора таков, что при наличии тока на базовом выводе транзистора транзистор открывается, не пропуская ток. Когда ток на базовой клемме PNP-транзистора отсутствует, транзистор переключается, пропуская ток.
NPN
- В этом присутствует большинство типов N.
- Большинство концентраций носителей составляют электроны.
- Если на базу терминала подается наибольшее количество тока, транзистор переходит во включенное или коммутируемое состояние.
- В транзисторе npn ток будет течь от коллектора к выводу эмиттера.
- На этот транзистор указывает стрелка.
PNP
- Присутствует большинство типовых материалов P.
- Большинство концентраций носителей в транзисторах этого типа являются полыми.
- При малых значениях токов транзистор открыт или включен. В противном случае при больших значениях тока транзисторы выключены или открыты.
- В pnp-транзисторе ток течет от выводов эмиттера к выводам коллектора.
- На этом транзисторе стрелка всегда указывает внутрь.
Стрелки на транзисторах npn и pnp показывают основные различия между транзисторами, которые мы можем легко различить. Стрелка в npn указывает на эмиттер, а в pnp стрелка направлена в обратную сторону от npn. В обоих случаях стрелка указывает направление тока. Поэтому работа будет одинаковой, но их полярность различается в зависимости от типа транзистора.
