Работы с мегаомметром. Безопасная работа с мегаомметром: правила и рекомендации по охране труда

Как правильно использовать мегаомметр при измерениях в электроустановках. Какие меры предосторожности необходимо соблюдать для обеспечения безопасности. Кто допускается к работе с мегаомметром. Какие требования предъявляются к проведению измерений.

Общие требования безопасности при работе с мегаомметром

Измерения с помощью мегаомметра относятся к работам повышенной опасности и требуют соблюдения строгих правил охраны труда. Основные требования безопасности при проведении измерений мегаомметром включают:

• Работы должны проводиться по наряду-допуску или распоряжению
• К измерениям допускаются работники с группой по электробезопасности не ниже III
• Измерения выполняются только на отключенных токоведущих частях
• Перед подключением мегаомметра необходимо снять остаточный заряд с токоведущих частей
• При работе следует использовать диэлектрические перчатки и изолирующие штанги
• Запрещается прикасаться к токоведущим частям во время измерений

Кто допускается к проведению измерений мегаомметром?

К самостоятельной работе с мегаомметром допускаются лица:

• Достигшие 18-летнего возраста
• Прошедшие обязательный медицинский осмотр
• Имеющие группу по электробезопасности не ниже III
• Прошедшие обучение безопасным методам работы
• Прошедшие инструктаж по охране труда на рабочем месте
• Ознакомленные с инструкцией по эксплуатации конкретного типа мегаомметра

Организационные мероприятия при работе с мегаомметром

Перед началом измерений с использованием мегаомметра необходимо выполнить следующие организационные мероприятия:

1. Оформить наряд-допуск или распоряжение на производство работ
2. Провести целевой инструктаж членам бригады
3. Подготовить рабочее место и обеспечить необходимые средства защиты
4. Проверить исправность мегаомметра и измерительных проводов
5. Убедиться в отсутствии напряжения на испытуемом оборудовании

Технические мероприятия для обеспечения безопасности

При подготовке рабочего места для проведения измерений мегаомметром выполняются следующие технические мероприятия:

• Отключение напряжения с токоведущих частей, на которых будут проводиться работы
• Вывешивание запрещающих плакатов на коммутационных аппаратах
• Проверка отсутствия напряжения на токоведущих частях
• Установка временных ограждений и предупреждающих плакатов
• Наложение переносных заземлений для снятия остаточного заряда

Порядок проведения измерений мегаомметром

Безопасное выполнение измерений с помощью мегаомметра включает следующие основные этапы:

1. Подготовка рабочего места и проверка выполнения технических мероприятий
2. Проверка отсутствия напряжения на испытуемом оборудовании
3. Снятие остаточного заряда с токоведущих частей путем их кратковременного заземления
4. Подключение соединительных проводов мегаомметра с помощью изолирующих штанг
5. Проведение измерений в соответствии с инструкцией по эксплуатации прибора
6. Снятие остаточного заряда после завершения измерений
7. Отключение измерительных проводов мегаомметра

Меры безопасности при работе с мегаомметром

При проведении измерений мегаомметром необходимо соблюдать следующие меры предосторожности:

• Использовать диэлектрические перчатки и изолирующие штанги при подключении прибора
• Не прикасаться к токоведущим частям во время измерений
• Не оставлять мегаомметр подключенным без присмотра
• Не проводить измерения во время грозы или ее приближении
• Не измерять сопротивление изоляции электронных устройств
• После окончания работы снять остаточный заряд с проверяемого оборудования

Требования к средствам индивидуальной защиты

При выполнении работ с мегаомметром необходимо применять следующие средства индивидуальной защиты:

• Диэлектрические перчатки
• Изолирующие штанги или клещи
• Защитные очки
• Диэлектрические боты (при работе в электроустановках выше 1000 В)
• Указатель напряжения
• Переносные заземления

Действия в аварийных ситуациях

При возникновении аварийной ситуации во время работы с мегаомметром необходимо:

1. Немедленно прекратить работу и отключить мегаомметр от проверяемого оборудования
2. Сообщить о случившемся руководителю работ
3. При поражении электрическим током оказать пострадавшему первую помощь
4. При возгорании принять меры по тушению пожара имеющимися средствами
5. Сохранить обстановку на месте происшествия, если это не угрожает жизни и здоровью людей

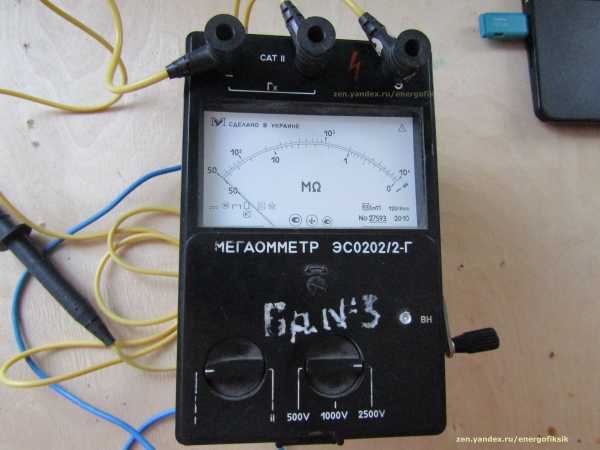

Особенности применения электронных мегаомметров

Современные электронные и цифровые мегаомметры имеют ряд особенностей при эксплуатации:

• Автоматическое снятие остаточного заряда после измерений
• Возможность сохранения результатов измерений в памяти прибора
• Наличие таймера длительности измерений
• Автоматическое определение напряжения на объекте измерений
• Необходимость периодической подзарядки аккумуляторов

При работе с такими приборами следует внимательно изучить инструкцию по эксплуатации и соблюдать все указанные меры безопасности.

XXXIX. Охрана труда при проведении испытаний и измерений. Испытания электрооборудования с подачей повышенного напряжения от постороннего источника \ КонсультантПлюс

• Главная
• Документы
• XXXIX. Охрана труда при проведении испытаний и измерений. Испытания электрооборудования с подачей повышенного напряжения от постороннего источника

Срок действия документа ограничен 31 декабря 2025 года.

Приказ Минтруда России от 15.12.2020 N 903н (ред. от 29.04.2022) «Об утверждении Правил по охране труда при эксплуатации электроустановок» (Зарегистрировано в Минюсте России 30.12.2020 N 61957)

XXXIX. Охрана труда при проведении испытаний

и измерений. Испытания электрооборудования с подачей

повышенного напряжения от постороннего источника

39.1. К проведению испытаний электрооборудования допускаются работники, прошедшие специальную подготовку и проверку знаний и требований, содержащихся в настоящем подразделе, комиссией, в состав которой включаются специалисты по испытаниям оборудования, имеющие группу V по электробезопасности — в электроустановках напряжением выше 1000 В и группу IV по электробезопасности — в электроустановках напряжением до 1000 В.

Право на проведение испытаний подтверждается записью в поле «Свидетельство на право проведения специальных работ» удостоверения о проверке знаний правил работы в электроустановках.

Испытательные установки (электролаборатории) должны быть зарегистрированы в федеральном органе исполнительной власти, осуществляющем федеральный государственный энергетический надзор.

Производитель работ, занятый испытаниями электрооборудования, а также работники, проводящие испытания единолично с использованием стационарных испытательных установок, должны пройти стажировку продолжительностью один месяц под контролем работника, стаж которого по испытаниям электрооборудования не должен быть менее года (далее — опытный работник).

39.2. Испытания электрооборудования, в том числе и вне электроустановок, проводимые с использованием передвижной испытательной установки, должны выполняться по наряду-допуску.

Допуск к испытаниям электрооборудования в действующих электроустановках осуществляет оперативный персонал в соответствии с главой X Правил, а вне электроустановок — ответственный руководитель работ или, если он не назначен, производитель работ.

Проведение испытаний в процессе работ по монтажу или ремонту оборудования должно оговариваться в строке «поручается» наряда-допуска.

39.3. Испытания электрооборудования проводит бригада, в которой производитель работ должен иметь группу IV по электробезопасности, член бригады — группу III по электробезопасности, а член бригады, которому поручается охрана, — группу II по электробезопасности.

39.4. В состав бригады, проводящей испытание оборудования, можно включать работников из числа ремонтного персонала, не имеющих допуска к специальным работам по испытаниям, для выполнения подготовительных работ и надзора за оборудованием.

39.5. Массовые испытания материалов и изделий (средства защиты, различные изоляционные детали, масло) с использованием стационарных испытательных установок, у которых токоведущие части закрыты сплошными или сетчатыми ограждениями, а двери снабжены блокировкой, разрешается выполнять работнику, имеющему группу III, единолично в порядке, установленном для электроустановок напряжением до 1000 В, с использованием типовых методик испытаний.

39.6. Рабочее место оператора испытательной установки должно быть отделено от той части установки, которая имеет напряжение выше 1000 В. Испытательная установка, имеющая напряжение выше 1000 В, должна быть снабжена блокировкой, обеспечивающей снятие напряжения с испытательной схемы в случае открывания двери. На рабочем месте оператора должна быть предусмотрена раздельная световая сигнализация, извещающая о включении напряжения до и выше 1000 В, и звуковая сигнализация, извещающая о подаче испытательного напряжения. При подаче испытательного напряжения оператор должен стоять на изолирующем ковре.

Передвижные испытательные установки должны быть оснащены наружной световой сигнализацией, автоматически включающейся при наличии напряжения на выводе испытательной установки, и звуковой сигнализацией, кратковременно извещающей о подаче испытательного напряжения.

39.7. Допуск по нарядам-допускам, выданным на проведение испытаний и подготовительных работ к ним, должен быть выполнен только после удаления с рабочих мест других бригад, работающих на подлежащем испытанию оборудовании, и сдачи ими нарядов-допусков допускающему. В электроустановках, не имеющих местного дежурного персонала, производителю работ разрешается после удаления бригады оставить наряд-допуск у себя, оформив перерыв в работе.

39.8. Испытываемое оборудование, испытательная установка и соединительные провода между ними должны быть ограждены щитами, канатами с предупреждающим плакатом «Испытание. Опасно для жизни», обращенным наружу. Ограждение должны устанавливать работники, проводящие испытание.

39.9. При необходимости следует выставлять охрану, состоящую из членов бригады, имеющих группу II по электробезопасности, для предотвращения приближения посторонних людей к испытательной установке, соединительным проводам и испытываемому оборудованию. Члены бригады, несущие охрану, должны находиться вне ограждения и считать испытываемое оборудование находящимся под напряжением. Покинуть пост эти работники могут только с разрешения производителя работ.

39.10. При испытаниях КЛ, если ее противоположный конец расположен в запертой камере, отсеке КРУ или в помещении, на дверях или ограждении должен быть вывешен предупреждающий плакат «Испытание. Опасно для жизни». Если двери и ограждения не заперты либо испытанию подвергается ремонтируемая линия с разделанными на трассе жилами кабеля, помимо вывешивания плакатов у дверей, ограждений и разделанных жил кабеля, должна быть выставлена охрана из членов бригады, имеющих группу II по электробезопасности, или оперативного персонала, находящегося на дежурстве.

39.11. При размещении испытательной установки и испытываемого оборудования в разных помещениях или на разных участках РУ разрешается нахождение членов бригады, имеющих группу III по электробезопасности, ведущих наблюдение за состоянием изоляции, отдельно от производителя работ. Эти члены бригады должны находиться вне ограждения и получить перед началом испытаний необходимый инструктаж от производителя работ.

39.12. Снимать заземления, установленные при подготовке рабочего места и препятствующие проведению испытаний, а затем устанавливать их вновь разрешается только по указанию производителя работ, руководящего испытаниями, после заземления вывода высокого напряжения испытательной установки.

Разрешение на временное снятие заземлений должно быть указано в строке «Отдельные указания» наряда-допуска.

39.13. При сборке испытательной схемы прежде всего должно быть выполнено защитное и рабочее заземление испытательной установки. Корпус передвижной испытательной установки должен быть заземлен отдельным заземляющим проводником из гибкого медного провода сечением не менее 10 мм². Перед испытанием следует проверить надежность заземления корпуса.

Перед присоединением испытательной установки к сети напряжением 380/220 В вывод высокого напряжения ее должен быть заземлен.

Сечение медного провода, применяемого в испытательных схемах для заземления, должно быть не менее 4 мм².

39.14. Присоединение испытательной установки к сети напряжением 380/220 В должно выполняться через коммутационный аппарат с видимым разрывом цепи или через штепсельную вилку, расположенные на месте управления установкой.

Коммутационный аппарат должен быть оборудован устройством, препятствующим самопроизвольному включению, или между подвижными и неподвижными контактами аппарата должна быть установлена изолирующая накладка.

Провод или кабель, используемый для питания испытательной электроустановки от сети напряжением 380/220 В, должен быть защищен установленными в этой сети предохранителями или автоматическими выключателями. Подключать к сети передвижную испытательную установку должны представители организации, эксплуатирующей эти сети.

39.15. Соединительный провод между испытываемым оборудованием и испытательной установкой сначала должен быть присоединен к ее заземленному выводу высокого напряжения.

Этот провод следует закреплять так, чтобы избежать приближения (подхлестывания) к находящимся под напряжением токоведущим частям на расстояние менее указанного в таблице N 1.

Присоединять соединительный провод к фазе, полюсу испытываемого оборудования или к жиле кабеля и отсоединять его разрешается по указанию руководителя испытаний и только после их заземления, которое должно быть выполнено включением заземляющих ножей или установкой переносных заземлений.

39.16. Перед каждой подачей испытательного напряжения производитель работ должен:

проверить правильность сборки схемы и надежность рабочих и защитных заземлений;

проверить, все ли члены бригады и работники, назначенные для охраны, находятся на указанных им местах, удалены ли посторонние люди и можно ли подавать испытательное напряжение на оборудование;

предупредить членов бригады о подаче напряжения словами «Подаю напряжение» и, убедившись, что предупреждение услышано всеми членами бригады, снять заземление с вывода испытательной установки и подать на нее напряжение 380/220 В.

39.17. С момента снятия заземления с вывода установки вся испытательная установка, включая испытываемое оборудование и соединительные провода, должна считаться находящейся под напряжением и проводить какие-либо пересоединения в испытательной схеме и на испытываемом оборудовании запрещается.

39.18. Запрещается с момента подачи напряжения на вывод испытательной установки находиться на испытываемом оборудовании, а также прикасаться к корпусу испытательной установки, стоя на земле, входить и выходить из передвижной лаборатории, прикасаться к кузову передвижной лаборатории.

39.19. Испытывать или прожигать кабели следует со стороны пунктов, имеющих заземляющие устройства.

39.20. После окончания испытаний производитель работ должен снизить напряжение испытательной установки до нуля, отключить ее от сети напряжением 380/220 В, заземлить вывод установки и сообщить об этом членам бригады словами «Напряжение снято». Только после этого разрешается пересоединять провода или в случае полного окончания испытания отсоединять их от испытательной установки и снимать ограждения.

После испытания оборудования со значительной емкостью (кабели, генераторы) с него должен быть снят остаточный заряд специальной разрядной штангой.

39.21. В электроустановках напряжением выше 1000 В работу с электроизмерительными клещами должны проводить два работника: один — имеющий группу IV по электробезопасности (из числа оперативного персонала), другой — имеющий группу III по электробезопасности (разрешено быть из числа ремонтного персонала). При измерении следует пользоваться диэлектрическими перчатками. Запрещается наклоняться к прибору для отсчета показаний.

Указанная работа должна проводиться по распоряжению.

39.22. В электроустановках напряжением до 1000 В работать с электроизмерительными клещами разрешается одному работнику, имеющему группу III.

Запрещается работать с электроизмерительными клещами, находясь на опоре ВЛ.

Указанная работа должна проводиться по распоряжению либо в порядке текущей эксплуатации.

39.23. Работу с измерительными штангами должны проводить не менее двух работников: один — имеющий группу IV по электробезопасности, остальные — имеющие группу III по электробезопасности. Подниматься на конструкцию или телескопическую вышку, а также спускаться с нее следует без штанги.

Указанная работа должна проводиться по наряду-допуску, даже при единичных измерениях с использованием опорных конструкций или телескопических вышек.

39.24. Присоединять импульсный измеритель линий разрешается только к отключенной и заземленной ВЛ. Присоединение следует выполнять в следующем порядке:

соединительный провод сначала необходимо присоединить к заземленной проводке импульсного измерителя (идущей от защитного устройства), а затем с помощью изолирующих штанг — к проводу ВЛ. Штанги, которыми соединительный провод подсоединяется к ВЛ, на время измерения должны оставаться на проводе линии. При работе со штангами необходимо пользоваться диэлектрическими перчатками;

снять заземление с ВЛ на том конце, где присоединен импульсный измеритель. При необходимости разрешается снятие заземлений и на других концах поверяемой ВЛ. После снятия заземлений с ВЛ соединительный провод, защитное устройство и проводка к нему должны считаться находящимися под напряжением и прикасаться к ним запрещается;

снять заземление с проводки импульсного измерителя.

39.25. Присоединение проводки импульсного измерителя к ВЛ с помощью изолирующих штанг должен выполнять оперативный персонал, имеющий группу IV, или персонал лаборатории под наблюдением оперативного персонала.

Подключение импульсного измерителя через стационарную коммутационную аппаратуру к уже присоединенной к ВЛ стационарной проводке и измерения могут проводить единолично оперативный персонал или по распоряжению работник, имеющий группу IV, из персонала лаборатории.

39.26. По окончании измерений ВЛ должна быть снова заземлена, и только после этого разрешается снять изолирующие штанги с соединительными проводами сначала с ВЛ, а затем с проводки импульсного измерителя.

39.27. Измерения импульсным измерителем, не имеющим генератора импульсов высокого напряжения, разрешается без удаления с ВЛ работающих бригад.

39.28. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду-допуску, кроме работ, указанных в пунктах 7. 6, 7.8 Правил, в электроустановках напряжением до 1000 В и во вторичных цепях — по распоряжению или по перечню работ, выполняемых в порядке текущей эксплуатации.

Разрешается измерение мегаомметром сопротивления изоляции электрооборудования выше 1000 В, выполнять по распоряжению двум работникам из числа оперативного персонала, имеющим группу IV и III по электробезопасности при условии выполнения технических мероприятий, обеспечивающих безопасность работ со снятием напряжения.

39.29. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

39.30. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг), при этом следует пользоваться диэлектрическими перчатками.

39.31. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.

XXXVIII. Охрана труда при выполнении работ на воздушных линиях электропередачи XL. Охрана труда при обмыве и чистке изоляторов под напряжением

2.3. Требования охраны труда при выполнении работ с использованием мегаомметра [ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ ЭЛЕКТРОМЕХАНИКА И ЭЛЕКТРОМОНТЕРА УСТРОЙСТВ СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ И БЛОКИРОВКИ В ОАО] — последняя редакция

МЕНЮ ТОП НПА

• Законодательство РФ

• Судпрактика РФ

• Поиск

• Новое

• Образцы

• Контакты

• Кодексы
• Важные Законы
• Постановления
• Указы
• НПА по Органам власти
• НПА по темам

• ВАС РФ
• Верховный Суд РСФСР
• Верховный Суд РФ
• Верховный Суд СССР
• Конституционный Суд РФ
• Суд Евразийского экономического союза
• Суд ЕврАзЭС
• Суд по интеллектуальным правам

• Поиск по Законодательству и Судпрактике

• Последние обновления
• Последние новости

•

• Служба поддержки

Вездепо Законодательствупо Судпрактике

Весь документ

2. 3. Требования охраны труда при выполнении работ
с использованием мегаомметра

2.3.1. Измерения мегаомметром в процессе эксплуатации в электроустановках до 1000 В разрешается выполнять по распоряжению или по перечню работ, выполняемых в порядке текущей эксплуатации, обученным работникам из числа электротехнического персонала, имеющим группу допуска не ниже III, при условии выполнения технических мероприятий, обеспечивающих безопасность работ со снятием напряжения.

В тех случаях, когда измерение мегаомметром входит в содержание работ, выполняемых по распоряжению, специально оговаривать его в отдельном распоряжении не требуется.

2.3.2. Измерение сопротивления изоляции мегаомметром следует осуществлять на отключенных токоведущих частях, с которых снят остаточный заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

2.3.3. Соединительные провода, которыми мегаомметр подключается к контролируемым токоведущим частям для измерения сопротивления изоляции, должны иметь изолирующие держатели (штанги). Подключения следует производить в диэлектрических перчатках.

2.3.4. При измерении сопротивления изоляции запрещается прикасаться к токоведущим частям, к которым присоединен мегаомметр. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления или закорачивания измеряемых цепей.

2.3.5. Во время грозы или при ее приближении производство измерений запрещается.

2.3.6. Допускается использование электронных и электромеханических мегаомметров, разрешенных к применению в качестве измерительных средств в устройствах ЖАТ. Необходимый измерительный диапазон и напряжение определяется технологическими картами для устройств и систем, в которых выполняются измерения. Работник, использующий конкретный тип мегаомметра, должен изучить руководство по эксплуатации данного прибора, специфику работы с ним и требования по технике безопасности.

<<< 2.2. Требования охраны труда при выполнении работ ручным инструментом и приспособлениями2. 2. Требования охраны труда при выполнении работ ручным инструментом и приспособлениями [ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ ЭЛЕКТРОМЕХАНИКА И ЭЛЕКТРОМОНТЕРА УСТРОЙСТВ СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ И БЛОКИРОВКИ В ОАО]

2.4. Требования охраны труда при выполнении работ ручным электроинструментом2.4. Требования охраны труда при выполнении работ ручным электроинструментом [ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ ЭЛЕКТРОМЕХАНИКА И ЭЛЕКТРОМОНТЕРА УСТРОЙСТВ СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ И БЛОКИРОВКИ В ОАО] >>>

Мегаомметр SUPCO M500 с питанием от сети, 500 В постоянного тока | 3T105

Мегаомметр SUPCO M500 с питанием от сети, 500 В постоянного тока | 3Т105 | Поставки хищников по всему миру

Характеристики продукта:

Пункт	Строительный мегометр
Дисплей	Светодиод
Диапазон сопротивления изоляции	20 до 1000M	0011
Выходное тестовое напряжение	500 В постоянного тока

Информация о доставке:

Ship weight (kg)	0. 43
Ship height (cm)	4.57
Ship length (cm)	23.62
Ship width ( см)	15,24
HS Code
Страна происхождения	CN

Информация о продукте:

Supco M500 Meghommet проводка, щиты, цепи управления реле и герметичные холодильные компрессоры. Подходит для измерения сопротивления со шкалой до 1000 МОм.

Рабочий механизм:

• Двигатель/компрессор, который необходимо проверить, следует снять со всех соединительных проводов и кабелей.
• Подсоедините красный щуп мегомметра к электрическому порту компрессора, а черный щуп к неокрашенной поверхности компрессора.
• Нажмите красную кнопку на мегомметре Supco M500 и подождите.
• Подождите 10 секунд, пока не загорится светодиод, и запишите результат.
• Если горит только светодиод 20 МОм, это указывает на низкое значение сопротивления изоляции или замыкание на землю.

Особенности:

• Имеет 10 отдельных светодиодов и шкалу зон для точного отображения состояния изоляции.
• Мегаомметр Supco M500 имеет ударопрочную конструкцию, обеспечивающую долговечность, и портативную конструкцию, обеспечивающую портативность на рабочей площадке.
• Идеально подходит для измерения сопротивления изоляции до 1000 МОм при напряжении 500 В переменного тока.
Питание от батареи
• 2C для простоты использования в удаленных местах и ​​на открытом воздухе.
• Он поставляется с мягким футляром для переноски с отсеком для измерительных проводов для безопасности и защиты устройства.

Часто задаваемые вопросы:

В. Работает ли мегомметр Supco со спиральными компрессорами?

A. Да, мегомметр M500 посылает импульсы высокого напряжения малой силы тока через обмотки, проверяющие изоляцию. Таким образом, он работает и со спиральными компрессорами.

В. Можно ли использовать мегомметр Supco M500 на трехфазных устройствах?

A. Да, для трехфазных устройств подсоедините один измерительный провод к шасси устройства, а второй измерительный провод к клемме двигателя. Повторите подключение для каждой фазы.

В. Как работает мегомметр Supco?

A. Он посылает сигналы высокого напряжения на двигатель/компрессор или проверяемый объект и измеряет очень высокие значения сопротивления.

В. Что означает значение ниже 2 МОм?

A. Показания ниже 2 МОм указывают на проблемы с изоляцией. Показания между 2 МОм и 1000 МОм считаются хорошими показаниями.

В. Чем мегомметр отличается от омметра?

А. Мегаомметр может измерять сопротивление при пробойном или высоком потенциальном напряжении. Импеданс изоляции в этих приложениях высок. Он предназначен для измерения высоких импедансов, тогда как обычный мультиметр подходит для измерения более низких и конечных импедансов.

Random Products

• NIBCO T117582 FG
• VESTIL SI-N-64-C-LB-011-S Уведомляющий знак, не допускать посторонних лиц, размер 14,5 x 10,5 дюймов
• Электрический привод MILWAUKEE VALVE MCSRE200-FO , Fail Open, 120 Vac
• Yankee 435-0.124 Chucking Deamer 0.1240 в
• Timken 21290-0383

Destaco Products

• Destaco 345 Series Squeef Down Down Down Down Down Down Down Down Down Down Down Down Down Down Down Down Down Down Down Down Action Action Clamps 1020104
• DESTACO Серии FO, FL, G Прямолинейные зажимы
• DESTACO Серии 247, 267 Вертикальные прижимные зажимы
• DESTACO Серии 602, 604, 624 Прямолинейные зажимы

Свяжитесь с нами

Немедленно свяжитесь с вашим менеджером по работе с клиентами, чтобы получить личную консультацию.
Мы доступны с понедельника по субботу , с с 08:00 до 17:30.

Для чего нужен меггер?

Для чего используется мегомметр?

Тестер изоляции Megger представляет собой небольшой портативный прибор, который дает прямое считывание сопротивления изоляции в омах или мегаомах . Для хорошей изоляции сопротивление обычно измеряется в мегаомах.

Что такое тест Меггера?

Испытание мегомметром — это электрическое испытание характеристик изоляции в электрическом аппарате . К каждому фазному соединению проводов двигателя и заземления прикладывается мегаомметр, и подается напряжение. … Тестирование мегомметром измеряет сопротивление между фазными обмотками тестируемого двигателя и землей.

Какова нормальная скорость Меггера?

Щелкните здесь, чтобы получить: Бесплатный пробный тест SSC по теме 4) 160 об/мин.

Какой генератор используется в Megger?

В этом испытании используется генератор с ручным приводом.

Меггер переменного или постоянного тока?

Таким образом, если мы приложим переменное напряжение во время ИК-теста, всегда будет протекать ток через конденсатор и, следовательно, ток утечки на землю. … По этой причине тестер изоляции или мегомметр имеют Генератор напряжения постоянного тока .

Сколько стоит тест Меггера?

All Megger Products

1000-434	Megger 1000-434 Dual Clamp Calibration and Spacing PCB	MSRP $140.00 Sale $111.25
1004-449	Megger 1004-449 Lead Set, CAT IV 600 В, 10 м, для серии DLRO100	Посмотреть цену в корзине 1 170,00 $
1004-450	Набор проводов Megger 1004-450, CAT IV 600 В, 15 м, для серии DL9RO1000011	Посмотреть цену в корзине 1 640,00 $

Почему в Megger используется постоянный ток?

Если мы приложим постоянное напряжение, то, как мы знаем, конденсатор блокирует поток постоянного тока, будет течь только ток утечки из-за несовершенства изолятора и, следовательно, сопротивление, измеренное мегомметром, будет фактически представлять сопротивление изоляции. По этой причине тестер изоляции или мегомметр имеют генератор постоянного напряжения.

Какой источник питания используется в Megger?

Пояснение: Меггер работает по принципу электромагнитной индукции. Подача может осуществляться через двигатель постоянного тока. Двигатель постоянного тока с постоянными магнитами с ручным приводом используется в качестве источника питания для мегомметра.

Как проверить проводку дома с помощью мегомметра?

Если вы проверяете сопротивление изоляции относительно земли, поместите положительный щуп на провод заземления или заземленную металлическую распределительную коробку, а отрицательный щуп на проводник или клемму. Включите мегомметр на 1 минуту. Прочтите значение сопротивления в конце минутного теста и запишите его в свою таблицу.

Как проверить провод мегомметром?

Закрепите зажим типа «крокодил» на одном из щупов мегомметра на проводе или кабеле , прикоснитесь другим щупом к оголенному проводнику и нажмите кнопку проверки. Меггер будет генерировать ток между щупами, а счетчик будет записывать сопротивление оболочки протеканию тока.

Каковы функции и использование мегомметра?

• Изоляторы
• Электрические провода и кабели
• Обрыв и короткое замыкание обмотки
• Проверка электропроводки на обрыв и короткое замыкание

Что такое мегомметр и как он работает?

• Меггер — это прибор, используемый для измерения сопротивления изоляции обмоток, генераторов и т. д. В мегомметре напряжение генерируется батареей постоянного тока, ручным генератором постоянного тока, источником электропитания.

Зачем Megger генератор постоянного тока?

• Точное значение сопротивления изоляции можно получить, если для измерения значения мегомметра приложить постоянное напряжение.
