Радио частоты для любительской связи. Радиолюбительские диапазоны частот: полное руководство по выбору и использованию — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие существуют радиолюбительские диапазоны частот. Как правильно выбрать диапазон для связи. Какие особенности и преимущества у разных диапазонов. На что обратить внимание при выборе радиостанции.

Содержание

Основные радиолюбительские диапазоны частот

Радиолюбители во всем мире используют несколько основных диапазонов частот для связи:

160 метров (1.8-2.0 МГц)
80 метров (3.5-4.0 МГц)
40 метров (7.0-7.3 МГц)
30 метров (10.1-10.15 МГц)
20 метров (14.0-14.35 МГц)
17 метров (18.068-18.168 МГц)
15 метров (21.0-21.45 МГц)
12 метров (24.89-24.99 МГц)
10 метров (28.0-29.7 МГц)
6 метров (50-54 МГц)
2 метра (144-148 МГц)
70 сантиметров (430-440 МГц)

Каждый из этих диапазонов имеет свои особенности распространения радиоволн и применения. Рассмотрим основные характеристики наиболее популярных диапазонов.

Особенности основных КВ-диапазонов

160 метров (1.8-2.0 МГц)

Это самый низкочастотный любительский диапазон, который обладает следующими свойствами:

Хорошее распространение сигнала на дальние расстояния ночью
Высокий уровень атмосферных помех
Требуются большие антенны
Подходит для местной связи днем и дальней ночью

80 метров (3.5-4.0 МГц)

Один из основных КВ-диапазонов со следующими характеристиками:

Хорошее распространение на 1000-3000 км ночью
Высокий уровень атмосферных помех летом
Требуются антенны длиной 20-40 метров
Подходит для региональной связи

40 метров (7.0-7.3 МГц)

Популярный диапазон, обеспечивающий связь на средние расстояния:

Стабильное распространение сигнала днем и ночью
Дальность связи 1000-3000 км
Умеренный уровень помех
Антенны длиной 10-20 метров

Особенности УКВ и СВЧ диапазонов

2 метра (144-148 МГц)

Самый популярный УКВ-диапазон среди радиолюбителей:

Распространение в пределах прямой видимости
Дальность связи 20-50 км с портативными станциями
Низкий уровень помех
Компактные антенны
Подходит для местной и аварийной связи

70 сантиметров (430-440 МГц)

Диапазон СВЧ с похожими на 2 метра характеристиками:

Распространение в пределах прямой видимости
Меньшая дальность связи, чем на 2 метрах
Очень низкий уровень помех
Сверхкомпактные антенны
Подходит для связи в городских условиях

Как выбрать оптимальный диапазон для связи?

При выборе рабочего диапазона частот следует учитывать несколько факторов:

Требуемая дальность связи
Время суток
Сезон года
Уровень солнечной активности
Наличие помех
Размеры антенн
Особенности местности

Для местной связи в городе оптимально подходят УКВ-диапазоны 2 метра и 70 см. Для связи на средние расстояния 500-1000 км хорошо работают диапазоны 40 и 20 метров. Для дальней связи на 1000-3000 км лучше использовать 20, 15 и 10 метров днем, а 80 и 160 метров ночью.

На что обратить внимание при выборе радиостанции?

При выборе любительской радиостанции важно учесть следующие моменты:

Поддерживаемые диапазоны частот
Выходная мощность передатчика
Чувствительность приемника
Режимы работы (AM, FM, SSB, CW)
Наличие цифровых режимов
Возможность подключения компьютера
Автономность питания
Размеры и вес
Защищенность от внешних воздействий

Для начинающих радиолюбителей оптимальным выбором станет двухдиапазонная УКВ-радиостанция на 2 метра и 70 см. Более опытные операторы могут выбрать многодиапазонный КВ-трансивер.

Требования к антеннам для разных диапазонов

Эффективность работы радиостанции во многом зависит от правильно подобранной антенны. Для разных диапазонов требуются антенны различных размеров:

160 м — длина 40-80 м
80 м — длина 20-40 м
40 м — длина 10-20 м
20 м — длина 5-10 м
10 м — длина 2.5-5 м
2 м — длина 0.5-1 м
70 см — длина 15-30 см

Для КВ-диапазонов обычно используются проволочные антенны различной конфигурации. На УКВ применяются компактные штыревые и направленные антенны.

Правовые аспекты использования любительских диапазонов

Работа в эфире на любительских диапазонах требует получения разрешения и позывного сигнала. Основные правила:

Необходимо сдать квалификационный экзамен
Получить разрешение на эксплуатацию радиостанции
Соблюдать допустимые частоты и мощности передатчика
Использовать только разрешенные виды модуляции

Вести аппаратный журнал
Соблюдать правила радиообмена

Нарушение правил использования любительских диапазонов может привести к административной ответственности и лишению разрешения на работу в эфире.

Перспективы развития любительских диапазонов

Развитие радиолюбительства идет по нескольким направлениям:

Освоение СВЧ и КВЧ диапазонов (выше 1 ГГц)
Внедрение новых цифровых видов связи
Использование программно-определяемых радиосистем
Развитие спутниковой любительской связи
Применение технологий интернета вещей

Это открывает новые возможности для экспериментов и установления дальних радиосвязей на любительских диапазонах.

Что слышно в радиоэфире? Часть 3, радиолюбители/ham radio / Хабр

Привет, Хабр.

В первой части статьи про то что слышно в эфире было рассказано про служебные станции на длинных и коротких волны. Отдельно стоит рассказать о радиолюбительских станциях. Во-первых, это тоже интересно, во-вторых, присоединиться к этому процессу, как на прием, так и на передачу, может любой желающий.

Как и в первых частях, упор будет делаться на «цифру» и на то, как устроена обработка сигналов. Для приема и декодирования сигналов мы также будем пользоваться голландским онлайн-приемником websdr и программой MultiPSK.

Для тех, кому интересно как это работает, продолжение под катом.

После того, как более 100 лет назад стало известно, что на коротких волнах можно связаться со всем миром, используя передатчик буквально из двух ламп, процессом заинтересовались не только корпорации, но и энтузиасты. В те годы выглядело это примерно так, ну и до сих ham radio остается вполне интересным техническим хобби. Какие виды связей доступны современным радиолюбителям, попробуем разобраться.

Частотные диапазоны

Радиоэфир весьма активно используется служебными и вещательными станциями, поэтому радиолюбителям выделены определенные частотные диапазоны, чтобы они не мешали другим. Этих диапазонов довольно много, от сверхдлинных волн на 137КГц до СВЧ на 1.3, 2.4, 5.6 или 10ГГц (подробнее можно посмотреть здесь). В общем, каждый может выбрать, в зависимости от интересов и технической оснащенности.

С точки зрения простоты приема, наиболее доступными являются частоты с длинами волн 80-20м:

Диапазон 3,5 МГц (80 м): 3500-3800 кГц.
Диапазон 7 МГц (40 м): 7000-7200 кГц.
Диапазон 10 МГц (30 м): 10100-10140 кГц.
Диапазон 14 МГц (20 м): 14000-14350 кГц.

На них можно настроиться как с помощью вышеупомянутого онлайн-приемника, так и со своего личного, если он может принимать в режиме боковой полосы (LSB, USB, SSB).

Теперь, когда все готово, посмотрим, что там можно принять.

Голосовая связь и азбука Морзе

Если посмотреть через websdr на весь любительский радиодиапазон целиком, легко увидеть сигналы азбуки Морзе. В служебной радиосвязи она уже практически не осталась, но некоторые радиолюбители-энтузиасты ею вполне активно пользуются.

Раньше для получения позывного нужно было даже сдать экзамен по приему сигналов Морзе, сейчас это вроде осталось только для первой, высшей, категории (отличаются они в основном, только максимальной допустимой мощностью). Мы же будем декодировать сигналы CW с помощью CW Skimmer и Virtual Audio Card.

Радиолюбители, чтобы сократить длину сообщения, используют укороченный код (Q-код), в частности, строка CQ DE DF7FF означает общий вызов всем станциям от радиолюбителя DF7FF. Каждый радиолюбитель имеет свой позывной сигнал, префикс которого образуется от кода страны, это достаточно удобно т. к. сразу понятно откуда вещает станция. В нашем случае позывной DF7FF принадлежит радиолюбителю из Германии.

Что касается голосовой связи, то с ней никаких сложностей нет, желающие могут послушать самостоятельно на websdr. Когда-то во времена СССР не все радиолюбители имели права проводить радиосвязи с иностранцами, сейчас таких ограничений нет, и дальность и качество связи зависит только от качества антенн, аппаратуры и терпения оператора. Для тех кто заинтересуется, почитать подробнее можно на радиолюбительских сайтах и форумах (cqham, qrz), мы же перейдем к цифровым сигналам.

К сожалению, для многих радиолюбителей работа «цифрой» это просто соединение звуковой карты компьютера с программой-декодером, мало кто вникает в тонкости того, как это работает. Еще меньше проводящих собственные эксперименты с цифровой обработкой сигналов и разными видами связи. Несмотря на это, за последние 10-15 лет появилось достаточно много цифровых протоколов, некоторые из которых интересно рассмотреть.

RTTY

Достаточно старый вид связи, использующий частотную модуляцию. Сам метод называется FSK (Frequency Shift Keying) и заключается в формировании битовой последовательности путем смены частоты передачи.

Данные кодируются быстрым переключением между двумя частотами F0 и F1. Разница dF = F1 — F0 называется разносом частот, и может быть равна, например, 85, 170, или 452Гц. Второй параметр — это скорость передачи, которая тоже может быть разной, и составлять например, 45, 50 или 75 бит в секунду. Т.к. у нас есть две частоты, то нужно определиться какая будет “верхней”, какая “нижней”, этот параметр обычно называется “инверсия”. Вот эти три значения (скорость, разнос и инверсия) полностью определяют параметры RTTY-передачи. В практически любых программах декодирования можно найти эти настройки, и подобрав даже “на глаз” эти параметры, можно декодировать большинство таких сигналов.

Более подробно про телетайп и сигналы этого типа было написано в первой части статьи.

PSK31/63

Другой вид связи — фазовая модуляция, Phase Shift Keying. Здесь меняется не частота, а фаза, на графике это выглядит примерно так:

Битовое кодирование сигнала заключается в смене фазы на 180 градусов, а сам сигнал представляет собой фактически чистый синус — это обеспечивает неплохую дальность передачи при минимальной передаваемой мощности. Фазовый сдвиг сложно увидеть на скриншоте, его можно заметить если увеличить и наложить один фрагмент на другой.

Само кодирование относительно просто — в BPSK31 сигналы передаются со скоростью 31.25 бод, изменение фазы кодирует «0», отсутствие изменения фазы «1». Кодирование символов можно посмотреть в Википедии.

Визуально на спектре сигнал BPSK виден как узкая линия, и на слух слышен как довольно чистый тон (чем он в принципе и является). Услышать сигналы BPSK можно например, на 7080 или 14070МГц, декодировать их можно в MultiPSK.

Интересно отметить, что и в BPSK и в RTTY по «яркости» линии можно судить силе сигнала и о качестве приема — если какая-то часть сообщения пропадает, то в этом месте сообщения будет «мусор», но общий смысл сообщения часто остается все равно понятным. Оператор сам может выбирать, на какой сигнал навестись чтобы его декодировать. Поиск новых и слабых сигналов от дальних корреспондентов сам по себе довольно-таки интересен, также при общении (как можно видеть на картинке выше) можно использовать произвольный текст, вести «живой» диалог. В отличие от этого, следующие протоколы гораздо более автоматизированы, и практически не требуют участия человека. Хорошо это или плохо, вопрос философский, но определенно можно сказать, что какая-то часть ham radio spirit в таких режимах определенно утрачена.

FT8/FT4

Для декодирования следующего типа сигналов нужно установить программу WSJT. Сигналы FT8 передаются с помощью частотной модуляции из 8 частот со сдвигом всего в 6.25Гц, так что сигнал занимает полосу всего лишь в 50Гц. Данные в FT8 передаются «пакетами» длительностью около 14 секунд, так что точная синхронизация времени компьютера довольно актуальна. Прием почти полностью автоматизирован — программа декодирует позывной, силу сигнала.

В новой версии протокола FT4, который появился недавно на днях, длительность пакета уменьшена до 5с, используется 4-тоновая модуляция при скорости передачи 23бод. Ширина занимаемой полосы сигнала составляет примерно 90Гц.

WSPR

WSPR — это протокол, специально ориентированный на прием и передачу слабых сигналов. Это сигнал, передающийся со скоростью всего лишь 1.4648 бод (да, лишь чуть больше 1 бита в секунду). Для передачи используется частотная модуляция (4-FSK) с разносом частот 1.4648Гц, так что ширина полосы сигнала всего лишь 6Гц. Передаваемый пакет данных имеет размер 50 бит, к нему также добавляются биты коррекции ошибок (non-recursive convolutional code, constraint length K=32, rate=1/2), в итоге общий размер пакета равен 162бит. Эти 162бит передаются примерно за 2 минуты (кто-то еще будет жаловаться на медленный интернет?:).

Все это позволяет передавать данные фактически ниже уровня шумов, с почти фантастическими результатами — например, сигналом 100мВт с ножки микропроцессора, с помощью комнатной рамочной антенны удавалось передать сигнал на 1000км.

WSPR работает полностью автоматически, и не требует участия оператора. Достаточно оставить программу работать, и через какое-то время можно посмотреть лог работы. Данные также могут отправляться на сайт wsprnet.org, что удобно для оценки прохождения или качества антенны — можно передать сигнал, и тут же посмотреть онлайн, где он был принят. Программу удобно использовать и для тестирования приемных антенн — можно оставить приемник, например, на сутки, и посмотреть сколько сигналов было принято, их мощность и направление.

Кстати, присоединиться к приему WSPR может любой желающий, даже без радиолюбительского позывного (для приема он не требуется) — достаточно приемника и программы WSPR, причем все это может работать даже автономно на Raspberry Pi (разумеется, нужен реальный приемник, отправлять данные с чужих онлайн-приемников смысла нет). Система интересна как с научной точки зрения, так и для экспериментов с аппаратурой и с антеннами. К сожалению, как видно из картинки ниже, по плотности приемных станций Россия ушла недалеко от Судана, Египта или Нигерии, так что новые участники всегда полезны — есть возможность быть первым, и одним приемником можно «накрыть» территорию в тысячу км.

Весьма интересным и довольно-таки сложным, является передача WSPR на частотах выше 1ГГц — стабильность частоты приемника и передатчика тут является критичной.

На этом я закончу обзор, хотя перечислено разумеется, далеко не все, только наиболее популярное. Есть много других стандартов, как цифровых, так и аналоговых — Olivia, Hellschriber, SSTV, JT65 и пр.

Заключение

Если кому-то захотелось тоже попробовать свои силы, то это не так уж сложно. Для приема сигналов можно воспользоваться либо классическим (Tecsun PL-880, Sangean ATS909X и пр), либо SDR-приемником (SDRPlay RSP2, SDR Elad). Далее, достаточно установить программы, как показано выше, и можно изучать радиоэфир самостоятельно. Цена вопроса составляет 100-200$ в зависимости от модели приемника. Можно также воспользоваться онлайн-приемниками и вообще ничего не покупать, хотя это все же не так интересно.

Для тех, кто захочет работать еще и на передачу, придется приобрести трансивер с антенной, и оформить радиолюбительскую лицензию. Цена трансивера примерно равна цене айфона, так что при желании это вполне доступно. Нужно также будет сдать несложный экзамен, и уже где-то через месяц можно полноценно работать в эфире. Конечно, это все не просто — придется изучить виды антенн, придумать способ установки, разобраться с частотами и видами излучения. Хотя слово «придется» тут наверно неуместно, ведь на то оно и хобби, что делается для интереса а не по принуждению.

Кстати, попробовать цифровые связи любой желающий может прямо сейчас. Для этого достаточно поставить программу MultiPSK, и можно через звуковую карту и микрофон прямо «по воздуху» провести связь с одного компьютера на другой любым интересующим видом связи.

Всем удачных экспериментов. Может кто-то из читателей создаст новый цифровой вид связи, и я с удовольствием включу его обзор в этот текст 😉

Как правильно выбрать радиостанцию???

Как правильно подобрать радиостанцию или рацию для путешествия, охоты , катания на лыжах, сноуборде или может быть для охраны, строительства, ресторанного бизнеса не зная и никогда не сталкиваясь с данным техническим устройством, очень просто. Немного теории.

Радиостанции классифицируют по сфере их применения. Это профессиональные радиостанции (названы так в связи с применение в области различных профессий: полицейский, пожарный, врач скорой помощи, строитель и т.д., деятельность которых просто невозможна без оперативной связи, рации программируются под сетку частот с компьютера при помощи программатора) и любительские радиостанции- это рации с множеством функций, чаще всего с экраном, с клавиатурой для ввода частоты и управления ею. Рынок радиостанций очень велик, но наиболее известные бренды всегда на слуху, такие как MOTOROLA (выпускает только профессиональную линейку), ICOM (выпускает как любительские, так и профессиональные радиостанции), YAESU (выпускает любительские рации), Vertex Standard (только профессиональные) и множество других(их техническое описание и сферу применения Вы можете найти на нашем сайте ) .

Так вот, перед тем, как Вы примите решение о покупке радиостанций необходимо уяснить :
местность, где будут использоваться радиостанции. Если это открытая территория (водная гладь, река, море, горнолыжный склон, долина и тд), то для устойчивой радиосвязи нам нужны частоты 144-146 Мгц, так называемый 2-х метровый диапазон. Почему же именно он? Разберемся, вспомним школьные годы.

Радиоволны – это электромагнитные колебания, распространяющиеся в пространстве со скоростью света (300 000 км/сек). Кстати, свет это тоже электромагнитные волны, обладающие схожими с радиоволнами свойствами (отражение, преломление, затухание и т.п.). Радиоволны переносят через пространство энергию, излучаемую генератором электромагнитных колебаний(передатчик радиостанции). А рождаются они при изменении электрического поля, например, когда через проводник проходит переменный электрический ток или когда через пространство проскакивают искры, т.е. ряд быстро следующих друг за другом импульсов тока. Электромагнитное излучение характеризуется частотой, длиной волны и мощностью переносимой энергии. Частота электромагнитных волн показывает, сколько раз в секунду изменяется в излучателе направление электрического тока и, следовательно, сколько раз в секунду изменяется в каждой точке пространства величина электрического и магнитного полей. Измеряется частота в герцах (Гц) – единицах названных именем великого немецкого ученого Генриха Рудольфа Герца.

1 Гц – это одно колебание в секунду, 1 мегагерц (МГц) – миллион колебаний в секунду. Зная, что скорость движения электромагнитных волн равна скорости света, можно определить расстояние между точками пространства, где электрическое (или магнитное) поле находится в одинаковой фазе. Это расстояние называется длиной волны. Длина волны в метрах рассчитывается по формуле: λ=300/f

где f – частота электромагнитного излучения в МГц.

Из формулы видно, что длина волны при частоте 145 МГц равна 2.06 м. Отсюда и появились 2-х метровый диапазон и 70-ти сантиметровый диапазоны, так частот употребляющиеся в разговорной речи радиолюбителей.Так вот на открытой местности для более устойчивой радиосвязи лучше использовать именно 2-х метровый диапазон, поэтому выбираем радиостанцию именно с этим диапазоном, например YAESU FT-252, Motorola CP-040, Vertex VX-231, Icom IC-F16, отлично подойдут для работы на этих частотах.
Если же Вы собираетесь использовать радиостанции в городе, где плотная застройка, где масса помех, ЛЭПы, промышленные сооружения и т.д., то конечно без диапазона 70 см (400 Мгц) Вам не обойтись. А почему? Дело ведь в чем, электромагнитная волна может огибать препятствие только при условии, что объект либо меньш , либо одинаков, но если он гораздо больше, то электромагнитная волна отражается, либо просто поглощается этим объектом и тогда мы друг друга не слышим. Выше описанное касается частот 140 Мгц и ниже, ведь частоты 400 Мгц, как и предназначены для работы в этих условия. Они отлично проходят сквозь бетонные стены, меньше подвержены влиянию помех, хорошо отражаются , поэтому мы иногда и слышим множество корреспондентов, находящихся ох как далеко. Достоверный факт проведения радиосвязи с корреспондентом на частотах 446 Мгц между Великобританией и Нидерландами. Правда, это исключение из правил, которое обусловлено прохождением радиоволн на дальние расстояния. Для данного диапазона частот это — редчайшее явление. На этот диапазон выпускается огромное количество раций, я бы советовал YAESU VX-6R , Vertex Standard VX-160, VX-451, Motorola, Midland, ICOM.
Какие радиостанции могут использовать туристы?

LPD и PMR радиостанции не требуют оформления разрешения, любой человек может ими пользоваться. Продаются в магазинах с электроникой. Несмотря на «игрушечный» вид, характеристики находятся на современном уровне. Cамые популярные фирмы выпускающие эти радиостанции ALAN/MIDLAND, MOTOROLA, ICOM.

Частоты безлицензионных радиостанций:
LPD: 433.075 — 434.775МГц (69 каналов),
PMR: 446.006 — 446.093МГц (8 каналов).

Взаимное расположение частот на УКВ:
HAM radio
430-433МГц LPD
69 каналов
433.075-434.775МГц HAM radio
434-440МГц PMR
8 каналов
446.1МГц

CB (27МГц) радиостанции также не требуют регистрации! Обычно их используют автомобилисты, потому что выбор автомобильных радио этого типа очень велик. Носимые станции на 27МГц с приемлемыми характеристиками, выпускает только КБ БЕРКУТ. Автомобильные рации выпускает много фирм и перечислять их нет смысла.

Частоты CB: 26.965 — 27.405МГц (40 или 80 каналов).

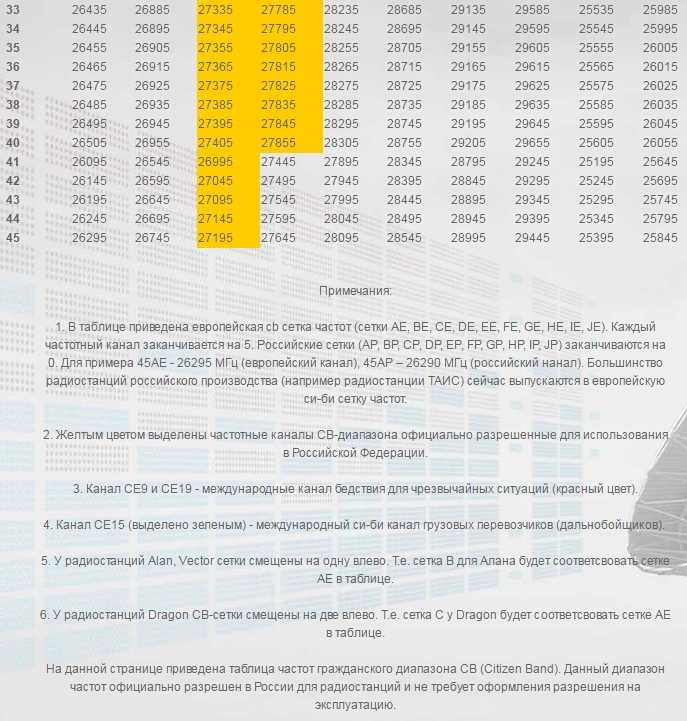

Подробный список всех сеток CB частот.

Взаимное расположение частот на КВ:
CB
80 каналов
26.965-27.405МГц HAM radio
28-29.7МГц

Радиолюбительские (HAM) станции требуют не только разрешения, но и получения радиолюбительской категории и позывного. Радиолюбительский регламент радиосвязи не позволяет говорить о чём угодно в эфире. Переговоры строго регламентированы и ограничиваются в основном экспериментами, соревнованиями, выполнением дипломов.

Радиолюбительские радиостанции по характеристикам аналогичны профессиональным, но более многофункциональные и навороченные. С другой стороны, характеристиками они не блещут, часто не крепкие, не экономичные и дорогие. Как правило они позволяют слушать не только любительские частоты. Диапазоны: 144-146МГц, 430-440МГц, иногда 1200МГц. Лучшие радиолюбительские станции выпускают фирмы ICOM, YAESU.

Если вы не радиолюбитель — не стоит затеваться с оформлением позывного!

Профессиональные радиостанции требуют разрешения и регистрации! Обычно оформляются на организацию. УКВ диапазон в пределах 136-174МГц или 400-470МГц. Отличаются крепким корпусом, брызгозащищенностью, многие модели программируются с ПК, некоторые не имеют дисплея и тд. Самые надёжные р/станции выпускают ICOM, VERTEX, MOTOROLA, KENWOOD.

Какую радиостанцию купить, LPD, PMR, CB, HAM (радиолюбительскую), профессиональную?
Если вы не радиолюбитель с позывным, то лучший выбор для вас это LPD/PMR радиостанции. LPD имеют 69 каналов и совместимы с радиолюбительскими (HAM) радиостанциями в диапазоне 430-440МГц. PMR имеют 8 каналов и работают за пределом радиолюбительского диапазона (в некоторых случаях это плюс), также PMR станции мощнее, дешевле и разрешены в большем количестве стран мира.
Какова реальная дальность связи радиостанций?

На коробках LPD/PMR радиостанций пишут дальность в километрах. Обычно, указанную дальность можно получить при условии прямой видимости и отсутствии препятствий. Практически измеренная дальность связи любой рации диапазона 400-470МГц, при мощности 0.5-2Вт, с чувствительностью 0.18мКв и в половину укороченной антенной, будет такой:

в городе 0.3-0.6км
в лесу 0.4-1км
в селе 1-3км
в поле 2-5км
в горах 5-25км (при условии прямой видимости)

СВ радиостанции на 27МГц: 3-15км. (зависит от помех и антенны)
Эти расстояния могут отличаться в два раза, всё зависит от местности и помех. Если вместо штатной укороченной антенны, использовать антенну ¼λ (длина 165мм), то дальность вырастет в 1.5-2 раза. При использовании направленной антенны, дальность увеличится в 3-7 раз.
Отличается ли дальность связи LPD и PMR радиостанций?

Есть три показателя от которых зависит дальность связи: (1) мощность передатчика, (2) чувствительность приёмника, (3) усиление антенны. Если у LPD и PMR станций эти параметры примерно совпадают, дальность будет одинаковой. Разницы между ними не будет. Разница появляется при изменении любого из трёх перечисленных выше параметров.

HF Частоты » Заметки по электронике

Различные ВЧ-радиолюбительские или любительские радиодиапазоны имеют разные характеристики, обусловленные распространением радиоволн, распределениями в различных регионах мира и их общим использованием.

Сводка по радиолюбительским диапазонам включает:
Сводка по радиодиапазонам 136 кГц НЧ-диапазон КВ диапазоны УКВ-диапазоны диапазоны УВЧ

В ВЧ-диапазоне коротковолнового спектра имеется множество радиолюбительских диапазонов. Эти диапазоны радиолюбителей или распределения частот открыты для использования радиолюбителями по всему миру, хотя фактические распределения радиолюбителей немного различаются от страны к стране и от региона к региону. Однако можно дать общее представление о распределении диапазонов радиолюбителей, и это сопровождается ниже обзором свойств различных распределений для радиолюбителей.

В ВЧ-диапазоне радиочастот имеется в общей сложности девять различных диапазонов, выделенных для радиолюбителей по всему миру. Эти диапазоны, как правило, одинаковы во всем мире, хотя есть некоторые различия в зависимости от страны или региона, зависящие от фактического рассматриваемого радиолюбительского диапазона. Краткое описание различных групп приведено ниже.

Радиолюбительский диапазон (метры)	Распределение в Великобритании МГц	США Распределение МГц
160	1.810 — 2.000	1.800 — 2.000
80	3.500 — 3.800	3.500 — 4.000
40	7.000 — 7.200	7.000 — 7.300
30	10. 100 — 10.150	10.100 — 10.150
20	14.100 — 14.350	14.100 — 14.350
17	18.068 -18.168	18.068 -18.168
15	21.000 — 21.450	21.000 — 21.450
12	24.890 — 24.990	24.890 — 24.990
10	28.000 — 29.700	28.000 — 29.700

КВ диапазоны радиолюбителей / распределения

Хотя в приведенной выше таблице показано распределение радиолюбительских диапазонов для Великобритании и США, радиолюбительские диапазоны практически одинаковы для других стран. Основные области, где есть различия, находятся на верхнем диапазоне (160 метров), где некоторые страны сократили распределение радиолюбителей в результате их использования другими службами. Также диапазоны 80 и 40 метров могут различаться в зависимости от региона мира, в котором расположена станция. Однако существует большая степень сходства между распределениями диапазонов радиолюбительских частот по всему миру на ВЧ.

160 м (верхний диапазон)

Распределение Великобритании МГц	США Распределение МГц
1.810 — 2.000	1.800 — 2.000

Верхний диапазон — это самая низкая частота распределения радиолюбителей. Хотя он называется одним из коротковолновых диапазонов и часто упоминается вместе с другими КВ-диапазонами любительской радиосвязи, на самом деле он находится в СЧ-диапазоне спектра.

Верхний диапазон не выделен для использования радиолюбителями во всех странах, и точные пределы диапазонов могут различаться. Как правило, максимальный размер любого распределения находится между 1,8 и 2,0 МГц. В Великобритании, например, нижняя граница этого любительского диапазона составляет 1,81 МГц.

Поскольку частота этого радиолюбительского распределения расположена чуть выше диапазона вещания средних волн, верхний диапазон обладает многими из тех же характеристик. Таким образом, он используется для относительно локальных радиолюбительских контактов в течение дня, когда сигналы слышны через наземную волну, и, в зависимости от мощности передатчика и антенн, могут быть достигнуты расстояния в 50 миль и более. Ночью, когда слой D в ионосфере исчезает, расстояния увеличиваются, и становится возможным слышать станции за несколько сотен миль. Для станций в Северной Америке и Европе можно даже установить трансатлантические контакты при подходящих условиях, если на обоих концах имеются достаточно хорошие антенны. Можно даже установить контакты на более дальние расстояния.

Для очень дальних контактов на верхнем диапазоне весь путь должен лежать в темноте. Однако на рассвете и в сумерках могут быть значительные улучшения для контактов с другой стороной земного шара. Эти улучшения могут длиться максимум 10–15 минут, а иногда и меньше.

Для более коротких путей, например, между Европой и Северной Америкой, сигнализирует пик, когда на одном или другом конце восход или закат. Дальние маршруты с севера на юг часто достигают своего пика около полуночи. Как правило, работа на дальних расстояниях лучше зимой из-за более продолжительных темных часов и более низкого уровня статического электричества. Поскольку это не соответствует оптимальным условиям в другом полушарии, значит, эти сигналы можно услышать в любое время года.

80 метров (75 метров)

Распределение Великобритании МГц	США Распределение МГц
3.500 — 3.800	3. 500 — 4.000

80-метровый или 75-метровый радиолюбительский диапазон фактически находится в КВ-части спектра. Фактическое распределение зависит от радиорегиона, в котором находится страна. Обычно это может быть 3,5–3,8 МГц, хотя в Северной Америке могут использоваться частоты до 4,0 МГц, хотя для вещания выделяется диапазон выше 3,8 МГц.

Этот диапазон радиолюбителей может быть довольно шумным, особенно ночью, поскольку он используется совместно с другими службами, и это может сделать его очень занятым. Также уровни статического электричества могут быть довольно высокими.

В течение дня можно слышать станции на расстоянии до нескольких сотен миль, что делает этот диапазон идеальным для связи на среднем расстоянии. Ночью слышны радиолюбительские станции издалека. Расстояния более 1000 миль очень распространены, и большие расстояния могут быть достигнуты теми, у кого есть хорошие антенны. Группа проявляет себя в годы минимума солнечных пятен, но может хорошо выступать в любое время.

Распространение вдоль серой линии, т. е. линии, вдоль которой происходит рассвет/сумерки) может давать исключительно хорошие результаты, когда станции с другой стороны земного шара слышны с той же силой, что и многие местные станции. Однако это может быть недолговечным и может быть очень избирательным с точки зрения местоположения. Это также лучше всего весной и осенью.

Большая часть радиолюбительского SSB DX происходит в «окне DX» в верхней части европейского диапазона 25 кГц. В результате этот участок ленты должен всегда оставаться свободным. Это следует учитывать даже тогда, когда может показаться, что никакие DX-станции не проходят, потому что станции с хорошим расположением и хорошими антеннами могут просто слышать DX-станции.

Любительские радиостанции в Северной Америке и других регионах мира имеют распределение до 4,0 МГц, поэтому принято работать на разнесенных частотах со станциями, у которых нет этого распределения, используя окно DX ниже 3,8 МГц для европейских станций и выше 3,8. МГц для Северной Америки и т. д.

40 метров

Распределение Великобритании МГц	США Распределение МГц
7.000 — 7.200	7.000 — 7.300

40-метровый радиолюбительский диапазон является особенно полезным для радиолюбителей, обеспечивая интересное сочетание ближней связи DX днем и всемирной связи ночью. В Европе полоса теперь имеет ширину 200 кГц, хотя на участке между 7,100 и 7,200 МГц все еще могут присутствовать некоторые вещательные станции. В Северной Америке, где доступны частоты до 7,3 МГц, могут возникнуть проблемы с помехами от европейских вещательных станций (которым выделена эта часть).

В течение дня часто можно услышать станции на расстоянии до нескольких сотен миль. Затем ночью расстояния, на которых можно услышать станции, значительно увеличиваются, но сила местных станций снижается. Это любимая полоса для многих во время нижней части цикла солнечных пятен, поскольку она способна поддерживать дальние контакты в темное время суток. Опять же, серая линия может дать впечатляющие результаты.

Этот радиолюбительский диапазон может быть хорошим угодьем для тех, у кого есть передатчики средней мощности и средние антенны. Обнаружено, что сравнительно небольшое количество радиолюбителей использует направленные антенны, и это означает, что средние любительские радиостанции находятся в менее невыгодном положении. Вертикальные ловушки, при условии, что они работают против хорошей системы земля или земля-плоскость, могут хорошо себя зарекомендовать, позволяя устанавливать связь со станциями по всему миру.

30 метров

Распределение Великобритании МГц	США Распределение МГц
10. 100 — 10.150	10.100 — 10.150

Этот диапазон был предоставлен для использования радиолюбителями после Всемирной административной радиоконференции, состоявшейся в 1979 году (WARC 79). Хотя он доступен уже много лет, он все еще не очень широко используется, хотя и способен давать хорошие результаты.

Этот диапазон радиолюбителей очень похож на 40-метровый, и в результате он способен давать DX-связи большую часть дня, хотя ночью он обычно лучше, что позволяет устанавливать радиолюбительские связи по всему миру. Условия снова улучшаются. по серой линии и в сумерках или на рассвете. Также обнаружено, что в периоды минимума солнечных пятен, когда уровни ионизации ниже, поглощение достаточно низкое, чтобы можно было осуществлять контакты на большие расстояния в течение дня.

Как и 40-метровый радиолюбительский диапазон, этот и другие диапазоны WARC хороши для DX-ов, у которых нет действительно большой станции. Немногие из распространенных направленных антенн Yagi имеют этот диапазон, и некоторые станции все еще могут использовать линейные усилители, которые не могут работать в этом диапазоне. В результате это означает, что те, у кого больше средних станций, будут работать в менее невыгодном положении.

Из-за небольшого размера диапазона и высокого уровня коммерческой активности (поскольку он используется совместно с другими службами) большая часть операций осуществляется на языке Морзе. Фактически, IARU для региона 1 рекомендовал исключить из диапазона контесты и работу по телефону.

20 метров

Распределение Великобритании МГц	США Распределение МГц
14.000 — 14.350	14.000 — 14.350

Это радиолюбительское распределение является основным диапазоном дальней связи для радиолюбителей, надежно обеспечивающим возможность дальних контактов во время всех фаз цикла солнечных пятен. Распределение диапазонов одинаково во всем мире, практически нет ограничений, где разрешена радиолюбительская деятельность.

Что касается работы этого радиолюбительского диапазона, то в течение дня при хороших условиях можно услышать станции на расстоянии до 2000–3000 миль, и практически всегда можно услышать станции на расстоянии от 500 до 1500 миль. Часто полоса закрывается ночью, особенно зимой и в периоды, близкие к минимуму солнечных пятен. Весна и осень обычно дают хорошие результаты, когда станции из другого полушария легко слышны в разное время суток.

В течение дня сигналы можно услышать со всего мира. Ранним утром сигналы приходят с востока, и, как правило, это сигналы с другой стороны земного шара. Когда эти сигналы исчезнут, станут заметны более локальные сигналы, и могут появиться просветы на западе, когда Солнце восходит в этом направлении. Ближе к вечеру могут открыться проходы дальше на запад. По мере приближения их утра могут снова открыться двери на другую сторону земного шара. Вечером, когда уровень ионизации упадет, сила местных сигналов уменьшится, а станции дальней связи останутся на западе.

Будучи основным диапазоном DX для любительских радиостанций, диапазон 20 м часто бывает переполнен, и когда появляются какие-либо редкие любительские радиостанции, уровень конкуренции высок. В результате многие любительские радиостанции, часто работающие в этом диапазоне, используют хорошие направленные антенны, которые устанавливаются высоко, в сочетании с высокой мощностью передатчика. Некоторые из «больших» станций имеют мощность порядка киловатта (там, где позволяют условия лицензирования) и по крайней мере трехэлементные антенны Yagi на высоте около 60 футов (20 м). Тем не менее, еще можно установить много хороших контактов, но необходимо использовать хорошие рабочие приемы. Часто, когда условия хорошие, может быть необходимо оценить любые слышимые пайлапы, решив, следует ли сохранить связь с определенной станцией или двигаться дальше, чтобы найти другие DX-станции, с которыми можно связаться. более вероятно.

17 метров

Распределение Великобритании МГц	США Распределение МГц
18.068 -18.168	18.068 -18.168

Как и 30-метровый диапазон, этот диапазон был выпущен для радиолюбителей после конференции WARC 79. Соответственно, некоторые старые приемопередатчики могут не охватывать это распределение радиолюбителей.

С точки зрения производительности, это нечто среднее между 15 и 20 метрами. Несмотря на то, что он довольно узкий, он по-прежнему очень популярен, и его стоит изучить, когда условия выглядят многообещающе.

Этот радиолюбительский диапазон может предложить отличные возможности для радиолюбителей с более средними станциями связаться с редкими DX-станциями. Хотя для этого диапазона доступны лучевые антенны, большинство станций по-прежнему используют диполи, поскольку те, у кого есть лучи, могут использовать их для более традиционных диапазонов DX 10, 15 и 20 м, тем самым ограничивая количество сильных станций. Однако для диапазонов WARC появляется больше антенн, в результате чего все больше людей используют эти частоты.

15 метров

Распределение Великобритании МГц	США Распределение МГц
21.000 — 21.450	21.000 — 21.450

Условия на этом любительском диапазоне более изменчивы, чем на 20-метровом диапазоне, поскольку на них больше влияет состояние цикла солнечных пятен. Во время пика он открыт в течение дня и до глубокой ночи, когда он будет поддерживать распространение на многие тысячи миль. Условия обычно не так хороши ранним утром, улучшаясь в течение дня. Во время минимума солнечных пятен можно услышать несколько станций днем и ни одной ночью..

В верхней части 15-метрового диапазона радиолюбителей находится 13-метровый диапазон вещания. За этим можно следить, чтобы быстро оценить, открыт ли любительский диапазон.

12 метров

Распределение Великобритании МГц	США Распределение МГц
24.890 — 24.990	24.890 — 24.990

Этот диапазон радиолюбителей является самым высоким из диапазонов, выпущенных для радиолюбителей на WARC 79.. Как таковой, он не так широко используется, как традиционные диапазоны, включая 20 м, 15 м и 10 м, но все же способен давать хорошие результаты и имеет разумный уровень занятости по сравнению с 15 или 10 м.

Как и 17 м, эта полоса также довольно узкая, но ее стоит изучить, когда условия предполагают, что полоса может быть открыта. Кроме того, есть несколько станций, использующих лучевые антенны, и это делает их хорошим угодьем для охоты.

Ввиду своей частоты, это распределение частот сильно зависит от положения цикла солнечных пятен, и оно имеет много общего с 10-метровым диапазоном радиолюбителей.

10 метров

Распределение Великобритании МГц	США Распределение МГц
28.000 — 29.700	28.000 — 29.700

Это самый высокочастотный любительский радиодиапазон в коротковолновой (ВЧ) части спектра. Распределение остается одинаковым во всем мире, и, учитывая его ширину полосы пропускания (1,7 МГц), оно используется для множества различных режимов передачи, включая Морзе и SSB, а также FM, а в некоторых странах есть даже радиолюбительские ретрансляторы, которые в состоянии обеспечить покрытие по всему миру, когда условия хорошие.

с точки зрения его свойств, во время минимума солнечных пятен он может поддерживать только ионосферное распространение через спорадические E, которые происходят в основном в летние месяцы. Это дает распространение на расстояния в 1000 миль или около того.

На пике цикла солнечных пятен дает отличные возможности для дальних контактов, производя очень сильные сигналы. Этот диапазон хорошо известен тем, что позволяет радиолюбителям с малой мощностью и плохими антеннами устанавливать связь на больших расстояниях. Как правило, для распространения на этих частотах требуется, чтобы путь прохождения сигнала проходил при дневном свете. Несмотря на это, на пике цикла солнечных пятен полоса может оставаться открытой всю ночь, хотя в конечном итоге она закроется.

Активность в SSB части диапазона часто концентрируется между участком маяка и 28,60 МГц и немного выше. Тем не менее, стоит обратить внимание на это, особенно в конкурсах, потому что станции также могут быть активны в этом секторе.

Станции, использующие маломощный FM, могут быть слышны в верхней части диапазона. Рекомендация заключается в том, что активность FM должна происходить между 29,60 и 29,69 МГц, при этом 29,60 МГц является частотой вызова. В США есть ретрансляторы с выходами на 290,62, 29,64, 29,66 и 29,68 МГц с входами на 100 кГц ниже.

Резюме

Существует множество различных радиолюбительских диапазонов, которые можно использовать в СЧ и ВЧ частях радиоспектра. Выбрав правильный любительский диапазон или распределение, радиолюбитель может максимально увеличить свои возможности установления контактов, которые ему или ей требуются. Для тех радиолюбителей, которые заинтересованы в DXing, важно хорошее знание свойств каждого из радиолюбительских диапазонов, и это должно сочетаться с самой последней информацией о состоянии любительских диапазонов и активных станций. Использование всей этой информации, наряду с навыками и опытом, может позволить установить контакты со многими редкими и интересными радиолюбительскими радиостанциями.

Ознакомьтесь с нашим . . . . . Магазин радиолюбителей

Другие темы радиолюбителей:
Что такое радиолюбители Позывные азбука Морзе Голосовые режимы Режимы цифровых данных QRP работает Операционные награды Коды и сокращения Обзор ветчинных бинтов Работа через различные режимы распространения сети Повторители Позывные Форматы контактов Создание хижины и покупка оборудования
Вернуться в меню любительского радио. . .

Руководство для начинающих по любительскому радио, создайте свое собственное | ОРЕЛ

Вы когда-нибудь смотрели сериал «Очень странные дела» на Netflix? Это не просто великолепное шоу с паранормальными явлениями в духе Стивена Кинга, происходящими в идеалистическом городе 80-х. Он также оснащен отличными электронными технологиями, которые были на пике популярности еще в 80-х годах и до сих пор работают. В одной из сцен трое мальчиков сидят у своего самого первого радиолюбителя, а за ними учитель естественных наук. Для этих детей любительское радио было эквивалентом современных смартфонов или беспроводного Интернета и позволяло им общаться с другими людьми по всему миру без проводов между ними! Для Дастина, Майка и Лукаса любительское радио было своего рода воротами в невидимое и чуждое измерение, позволяя им подключаться по беспроводной сети к некоторым простым электронным компонентам. О чем это будет для вас? Возможно, это отличная возможность узнать об основах электроники? Давай выясним.

Основы любительского радио

Для тех, кто интересуется беспроводными технологиями и мастерством, радиолюбительская радиолюбительская радиосвязь представляет собой основательное введение в базовую теорию электроники и знания в области радиосвязи. И как только вы будете полностью оснащены необходимым оборудованием, весь мир станет вашим для общения и связи.

Вы, вероятно, знаете о любительском радио, которое используется в качестве надежной системы связи в случае стихийного бедствия. Во времена кризиса, когда наши хрупкие сети сотовой связи и энергосистемы хромают, радиолюбители продолжают работать. На эту беспроводную технологию полагаются как на единственный метод связи во время чрезвычайных ситуаций, и вы найдете волонтерские аварийные группы, которые предлагают свой опыт радиолюбителей для координации помощи и помощи тем, кто находится в их сообществе.

Любительское радио делает то, что у него получается лучше всего во времена кризиса. (Источник изображения)

Использование радиолюбителей выходит далеко за рамки чрезвычайных ситуаций. Возьмем, к примеру, Международную космическую станцию (МКС). Астронавт, путешествующий на борту, обычно берет с собой портативную радиолюбительскую радиостанцию мощностью 1–5 Вт. А поднеся радиостанцию к окну, антенна которого находится на прямой видимости с другими радиостанциями на земле, одинокий человек, летящий в космосе, может общаться с теми из нас, кто находится на земле, с помощью этой удивительно простой технологии. Помимо космических приключений и чрезвычайных ситуаций, радиолюбители также используются для:

Луна подпрыгивает . Как будто отражения радиоволн от нашей ионосферы для увеличения расстояния нашей связи недостаточно. Некоторые радиолюбители получают удовольствие, отражая радиоволны от Луны, и общаются с другими людьми по всему миру.
Дистанционный набор . Другие операторы радиолюбителей примут участие в конкурсах, чтобы узнать, со сколькими радиолюбителями они могут соединиться в отдаленных местах. Не удивляйтесь, получив открытку обратно, когда вы сделаете контакт, это может стать отличной коллекцией на протяжении многих лет.
Цифровые данные . Радиолюбители предназначены не только для голосовой связи. С некоторыми новыми технологиями передачи вы также можете отправлять цифровой сигнал по всему миру, чтобы обмениваться такими вещами, как изображения, без необходимости использования беспроводного Интернета.

Направляйте радиосигнал вверх и вниз от Луны на еще большее расстояние. (Источник изображения)

Конечно, этот список ни в коем случае не является исчерпывающим, и возможности использования радиолюбителей ограничены только вашим воображением. Однако по своей сути энтузиасты радиолюбителей известны своей натурой мастеров и изобретателей. Итак, хотите ли вы углубиться в беспроводную связь, построить свою теорию электроники или поэкспериментировать с цифровой сигнализацией, каждый производитель радиолюбителей найдет что-то для себя.

Радиолюбительский спектр

Как и другие беспроводные технологии, любительское радио использует мощность электромагнитного излучения для передачи голоса, азбуки Морзе и цифровых данных по всему миру с помощью передатчиков, приемников и антенн. Это электромагнитное излучение распространяется в форме синусоидальной волны, и конкретная длина волны и частота волны будут определять, с каким электромагнитным сигналом вы работаете. Вы можете разбить электромагнитное излучение на спектр, как показано ниже, который классифицируется в порядке уменьшения длины волны и увеличения частоты, включая радиоволны, микроволны, инфракрасное излучение, видимый свет, ультрафиолет, рентгеновские лучи и гамма-лучи.

Электромагнитный спектр бывает разных видов. (Источник изображения)

Из этих категорий радиолюбители работают исключительно в спектре радиоволн, который известен своими длинными волнами, которые могут варьироваться от 0,04 дюйма до более чем 62 миль! Однако детали становятся еще глубже. Затем радиочастоты снова разбиваются на еще один спектр, называемый радиочастотным спектром.

Существует множество устройств, которым приходится делить место в радиочастотном спектре. (Источник изображения)

Этот спектр был разделен FCC, чтобы зарезервировать определенные полосы частот для определенных радиотехнологий. Например, вы обнаружите, что морская радиосвязь работает в диапазоне очень низких частот (VLF), а спутниковая связь работает в диапазоне чрезвычайно высоких частот (EHF).

Что касается радиолюбителей, то Федеральная комиссия по связи США выделила определенный набор частот, которые начинаются в диапазоне AM-радио на частоте 1,6 МГц и заканчиваются на частоте 1240 МГц. Этот диапазон включает в себя два диапазона радиочастот, очень высокие частоты (VHF) и сверхвысокие частоты (UHF), каждый из которых имеет свои плюсы и минусы.

Очень высокая частота (ОВЧ)

Вы обнаружите, что VHF находится в диапазоне радиочастот от 30 до 300 МГц, а конкретный диапазон радиолюбителей зарезервирован для 144–148 МГц. УКВ обеспечивает симплексную систему связи, которая позволяет поддерживать связь между двумя радиолюбителями в пределах прямой видимости. Этот диапазон известен своей высокой надежностью, а также меньшей восприимчивостью к шуму от близлежащего электрического оборудования, что делает его предпочтительным для многих радиолюбителей.

Отличный пример антенны-ретранслятора, передающей радиосигнал. (Источник изображения)

При общении в диапазоне УКВ операторы радиолюбителей обычно используют ретрансляторы, установленные по всей стране местными радиоклубами. Эти большие, похожие на антенны конструкции могут принимать и ретранслировать сигналы, посылаемые радиолюбителями, что значительно расширяет зону их действия. Более того, многие из этих ретрансляторов питаются от солнечной энергии или имеют встроенный резервный источник питания, что делает их идеальными для поддержания связи в чрезвычайных ситуациях.

Ультравысокая частота (УВЧ)

Двигаясь вверх по радиочастотному спектру, мы имеем сверхвысокие частоты в диапазоне от 300 МГц до 3 ГГц. Для радиолюбителей вы будете использовать диапазон частот от 420 до 450 МГц. В отличие от надежных радиоволн VHF, UHF имеет гораздо более короткую длину волны и подвержен помехам практически от любого твердого объекта, будь то здание, блокирующее ваш сигнал, или даже ваше тело. С положительной стороны, УВЧ занимает большую полосу пропускания, и вы обнаружите более широкий частотный диапазон и качество аудиосигнала при общении в этом диапазоне.

Зарабатывание денег на оборудование

Если вы хотите начать заниматься любительским радио, у вас есть несколько вариантов оборудования. Если вы хотите сделать все возможное и построить себе целую радиолюбительскую лачугу, то рассчитывайте вложить сотни или тысячи долларов, чтобы начать.

В наши дни есть несколько более дешевых вариантов, которые позволяют производителю начать заниматься радиолюбительством всего за 25 долларов. Простой приемопередатчик BaoFeng на Amazon позволит вам настраиваться и разговаривать по всему миру, не нарушая при этом своего кошелька. Это может быть отличным способом изучить это новое хобби, получить лицензию на любительское радио и посмотреть, хотите ли вы инвестировать дальше. Если вы все-таки решите пойти по пути создания собственной радиолюбительской лачуги, рассчитывайте инвестировать в следующие части:0009

Ресивер

Сканирующий приемник позволит вам прослушивать различные радиодиапазоны, и эта коробка будет поставляться в настольной или портативной версии. Многие приемники в наши дни также будут иметь модуль памяти, который позволит вам сохранять ваши любимые частоты.

Приемопередатчик

Также можно приобрести трансивер, который сочетает в себе приемник и передатчик в одном корпусе. Обычно вы найдете их двухметровыми однодиапазонными моделями для обычных радиолюбителей. Однако, если вы планируете обновить свою лицензию радиолюбителя в будущем, вы можете приобрести себе двух- или трехдиапазонный трансивер, чтобы увеличить мощность связи.

Современный трансивер с аналоговым и цифровым управлением. (Источник изображения)

Антенна

Если у вас есть дом или открытая площадка, возможно, вы захотите приобрести антенну. Они бывают либо всенаправленными, когда сигнал посылается во всех направлениях, либо направленными, когда сигнал направляется по прямому пути. Есть также мобильные антенны, которые вы можете установить на свой автомобиль, чтобы усилить сигнал в дороге.

Антенны могут быть разных форм и размеров, вот одна из них, которая отлично подойдет, если у вас есть большой задний двор. (Источник изображения)

Это лишь некоторые элементы, которые вам понадобятся при сборке собственной радиолюбительской станции. Тем не менее, в проекте еще много всего, включая блок питания, микрофон и все необходимые кабели. Обязательно ознакомьтесь с этой статьей на Makezine о том, как настроить радиолюбительскую будку, чтобы узнать больше.

Получение лицензии на любительское радио

Готовы начать заниматься радиолюбительством? Не так быстро! Сначала вам нужно получить лицензию, чтобы иметь возможность легально использовать радиолюбительскую радиостанцию. Тест, который вы пройдете, будет охватывать знания по теории электроники, правилам и положениям радиолюбителей. Доступны три типа лицензий, в том числе:

Техник . Эта лицензия идеально подходит для тех, кто только начинает заниматься любительским радио. Технический тест включает 35 вопросов и будет охватывать основные правила радиолюбителей, безопасность и основы теории электроники. После завершения вы получите лицензию на связь в диапазонах ОВЧ, УВЧ и микроволновых частот.
Общий . С общей лицензией вы разблокируете все привилегии лицензии Technician, а также возможность общаться на частотах в диапазоне высоких частот (HF).
Дополнительный . Лицензия Extra содержит более 700 вопросов и потребует серьезного изучения. Если вы пройдете этот тест, вы получите все привилегии технической и общей лицензии, а также доступ к эксклюзивным поддиапазонам.

Чтобы начать процесс получения лицензии на радиолюбительство, вы, вероятно, захотите найти курс или книгу, чтобы изучить ее, а затем пройти тест. На HamRadio 360 есть большой список учебных материалов, с которых вы можете начать. Как только вы разберетесь в своих вещах, вы захотите найти местный клуб в вашем районе для пробной сессии. Национальная ассоциация радиолюбителей (ARRL) — отличный ресурс для поиска радиостанции в вашем городе.

Если вы хотите построить, а не купить

Общение с радиолюбителем само по себе является отличным хобби, но если вы читаете этот блог как опытный разработчик электроники, скорее всего, вам захочется большего, поэтому вот два пути.

Если вам интересно узнать, какие электронные компоненты упаковываются в современные радиолюбители, ознакомьтесь со вторником, посвященным разборке: радиолюбительский трансивер Baofeng от All About Circuits, чтобы увидеть все хорошее внутри.

Радиолюбительский приемопередатчик Baofeng содержит несколько серьезных технологий. (Источник изображения)

Теперь, если вы хотите погрузиться в глубокую часть и разработать свою собственную радиолюбительскую схему, мы предоставим вам доступ к бесплатному вебинару по запросу. Вот что вы можете ожидать:

Вы узнаете, как спроектировать полную систему управления питанием постоянного тока со встроенным измерителем заряда, отключением при низком напряжении и аварийным переключателем для портативной радиостанции.
Вы узнаете, как использовать повседневные сквозные компоненты для разработки и создания собственного портативного и доступного радиооборудования.
Вы узнаете, какие соображения необходимо учитывать при проектировании радиосхемы, чтобы выбрать правильный транзистор, радиатор, тип корпуса и ширину/толщину меди.
