Радиодетали название и фото. Радиодетали: виды, маркировка и применение в электронных схемах

Что такое радиодетали и какие их виды существуют. Как правильно читать маркировку радиодеталей. Для чего используются основные типы радиоэлементов в электронных схемах. Какие советские радиодетали наиболее ценны и почему.

История появления термина «радиодетали» и их роль в современной электронике

Термин «радиодетали» появился в начале 20 века, когда радио было самым сложным и распространенным техническим устройством. Изначально так называли электронные компоненты, используемые при сборке радиоприемников. Со временем это название закрепилось и стало применяться ко всем электронным деталям, даже не связанным с радиотехникой.

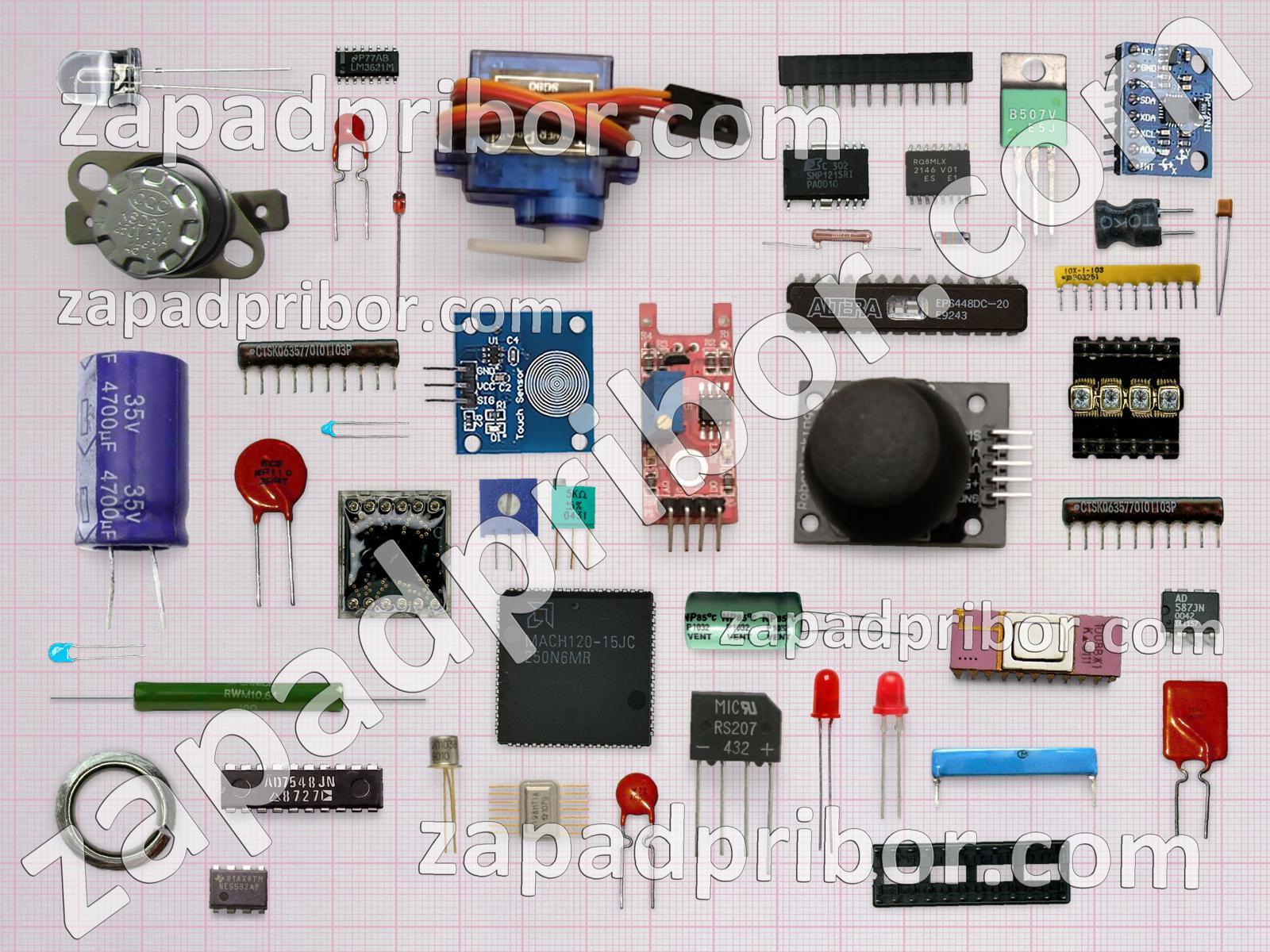

Сегодня радиоэлектронные компоненты (РЭК) являются неотъемлемой частью практически всех электронных устройств:

• Компьютеров и ноутбуков
• Мобильных телефонов
• Телевизоров
• Бытовой техники
• Автомобильной электроники
• Промышленного оборудования

Без радиодеталей невозможно представить современную электронику. Они выполняют множество функций — от простого соединения проводников до сложной обработки сигналов в микропроцессорах.

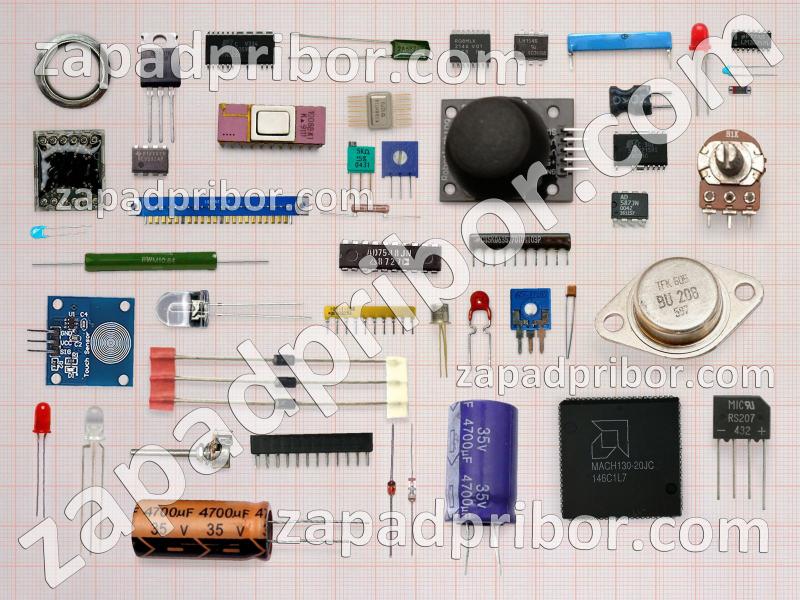

Основные виды радиодеталей и их назначение

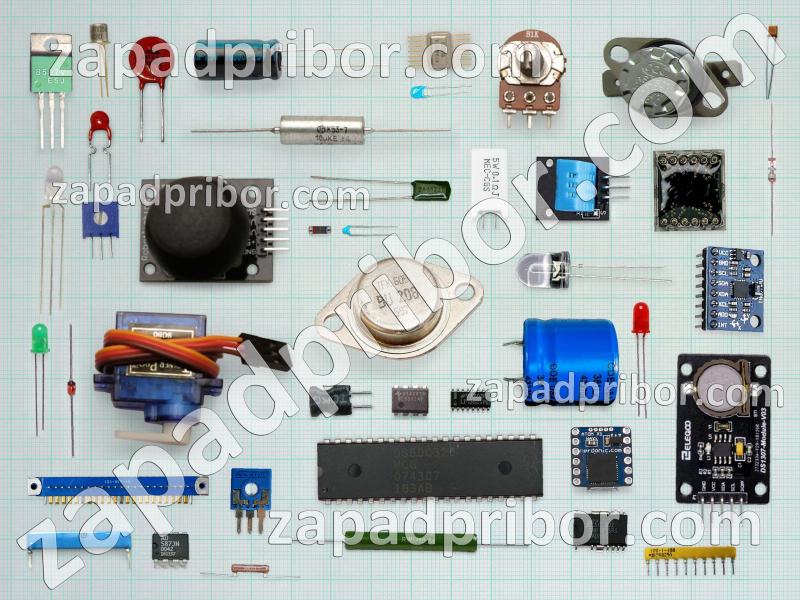

Рассмотрим наиболее распространенные типы радиодеталей и их роль в электронных схемах:

Резисторы

Резисторы ограничивают ток в цепи. Их основные функции:

• Деление напряжения
• Ограничение тока через другие компоненты
• Задание времени заряда/разряда конденсаторов
• Регулировка усиления в усилителях

Конденсаторы

Конденсаторы накапливают электрический заряд. Их применяют для:

• Сглаживания пульсаций напряжения
• Разделения постоянной и переменной составляющих сигнала
• Создания колебательных контуров
• Фильтрации помех

Катушки индуктивности

Катушки индуктивности накапливают энергию магнитного поля. Их используют в:

• Фильтрах
• Трансформаторах
• Колебательных контурах
• Электромагнитных реле

Диоды

Диоды пропускают ток только в одном направлении. Их применяют для:

• Выпрямления переменного тока
• Защиты от обратного напряжения
• Стабилизации напряжения (стабилитроны)
• Генерации света (светодиоды)

Маркировка радиодеталей: как правильно читать обозначения

Маркировка радиодеталей содержит важную информацию об их характеристиках. Рассмотрим основные принципы маркировки:

Резисторы

На резисторах цветовыми полосами обозначают номинал сопротивления и допуск. Например:

• Коричневый-Черный-Оранжевый = 10 кОм
• Красный-Красный-Оранжевый = 22 кОм

Конденсаторы

На керамических конденсаторах емкость часто указывают цифровым кодом:

• 104 = 100000 пФ = 0.1 мкФ
• 223 = 22000 пФ = 0.022 мкФ

Диоды

На корпусе диода обычно нанесен буквенно-цифровой код модели, например:

• 1N4007 — выпрямительный диод
• BZX55C5V1 — стабилитрон на 5.1 В

Правильное чтение маркировки позволяет быстро определить характеристики компонента без обращения к справочникам.

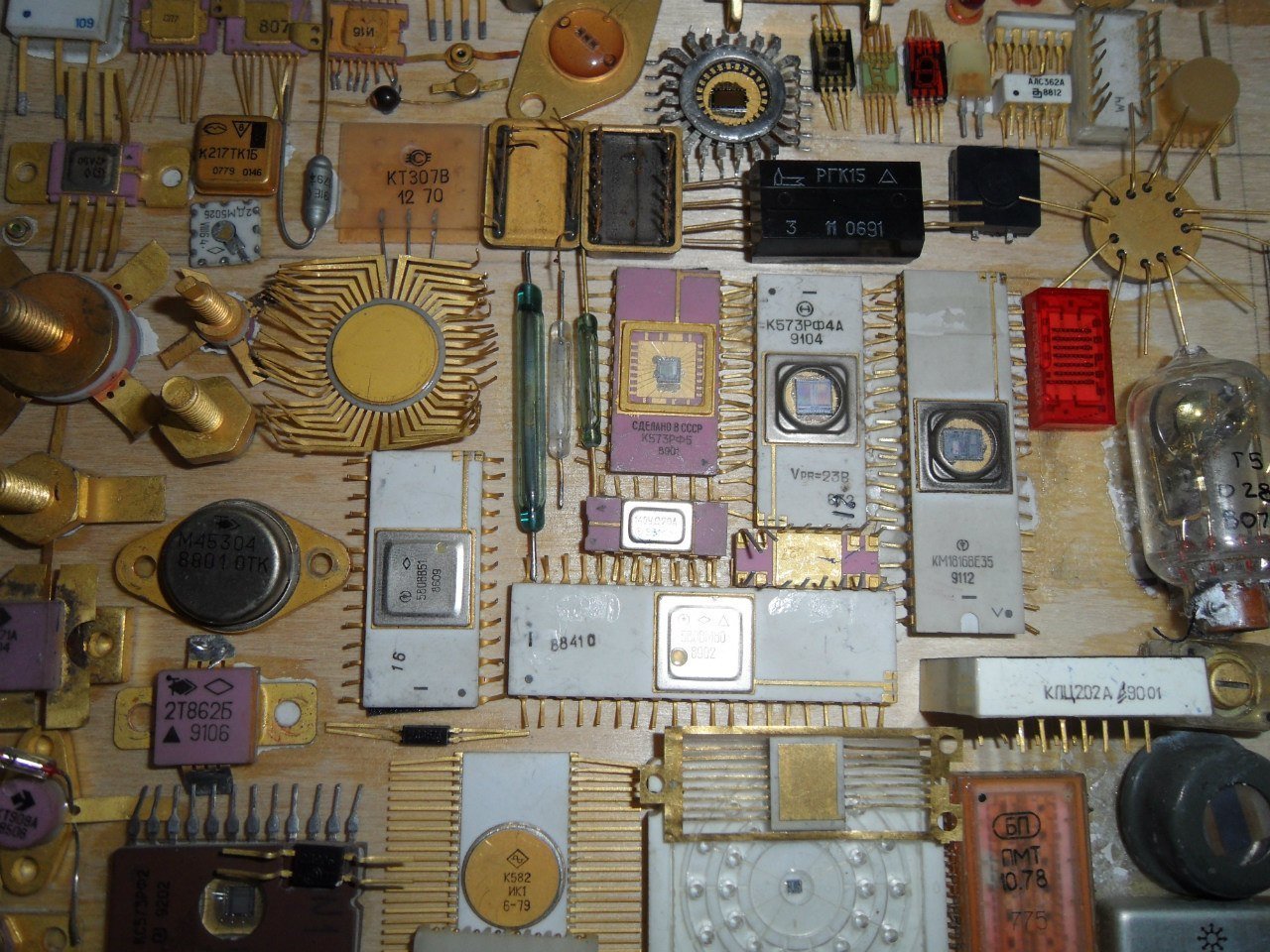

Советские радиодетали: в чем их ценность и особенности

Радиодетали советского производства представляют особый интерес для коллекционеров и специалистов. Чем обусловлена их ценность?

Высокое содержание драгоценных металлов

Многие советские радиодетали содержат значительное количество драгоценных металлов:

• Золото
• Серебро
• Платину
• Палладий

Это объясняется тем, что в СССР не экономили на качестве компонентов, особенно для военной и космической техники.

Надежность и долговечность

Советские радиодетали отличались высокой надежностью и способностью работать в сложных условиях. Многие из них сохраняют работоспособность даже спустя десятилетия.

Историческая ценность

Радиодетали СССР — это часть истории развития отечественной электроники. Они представляют интерес для исследователей и музеев техники.

Применение радиодеталей в современной электронике

Несмотря на миниатюризацию электроники, дискретные радиодетали по-прежнему широко применяются. Рассмотрим их роль в современных устройствах:

Силовая электроника

В блоках питания, инверторах, регуляторах напряжения используются:

• Мощные диоды и транзисторы
• Высоковольтные конденсаторы
• Дроссели и трансформаторы

Аналоговые схемы

В усилителях звука, датчиках, измерительных приборах применяются:

• Прецизионные резисторы
• Малошумящие операционные усилители
• Высокостабильные конденсаторы

Защита электронных схем

Для защиты от перенапряжений и помех используются:

• Варисторы
• Супрессоры
• Предохранители

Таким образом, дискретные радиодетали остаются важной частью современной электроники, дополняя интегральные микросхемы.

Как правильно выбирать радиодетали для своих проектов

При выборе радиодеталей для электронных проектов важно учитывать несколько факторов:

Электрические характеристики

Основные параметры, на которые нужно обращать внимание:

• Номинальное напряжение
• Максимальный ток
• Мощность рассеивания
• Точность (для резисторов и конденсаторов)

Условия эксплуатации

Необходимо учитывать, в каких условиях будет работать устройство:

• Диапазон рабочих температур
• Влажность
• Механические нагрузки

Габариты и тип монтажа

Выбор зависит от доступного пространства и способа сборки:

• Выводные компоненты для макетных плат
• SMD-компоненты для компактных устройств

Надежность и качество

Для ответственных проектов рекомендуется выбирать компоненты от проверенных производителей с гарантией качества.

Правильный выбор радиодеталей обеспечивает надежную работу электронного устройства и упрощает его отладку.

Перспективы развития электронных компонентов

Область электронных компонентов продолжает активно развиваться. Каковы основные тенденции?

Миниатюризация

Размеры компонентов продолжают уменьшаться, что позволяет создавать все более компактные устройства. Например, появляются резисторы и конденсаторы размером менее 0.4 x 0.2 мм.

Повышение энергоэффективности

Разрабатываются компоненты с меньшим энергопотреблением и тепловыделением. Это особенно важно для мобильных устройств и Интернета вещей.

Новые материалы

Исследуются возможности применения новых материалов в электронике:

• Графен
• Органические полупроводники
• Нанотрубки

Интеграция функций

Создаются многофункциональные компоненты, объединяющие в себе несколько элементов. Например, интегральные сборки, содержащие усилитель, фильтр и АЦП в одном корпусе.

Развитие электронных компонентов открывает новые возможности для создания инновационных устройств в различных областях техники.

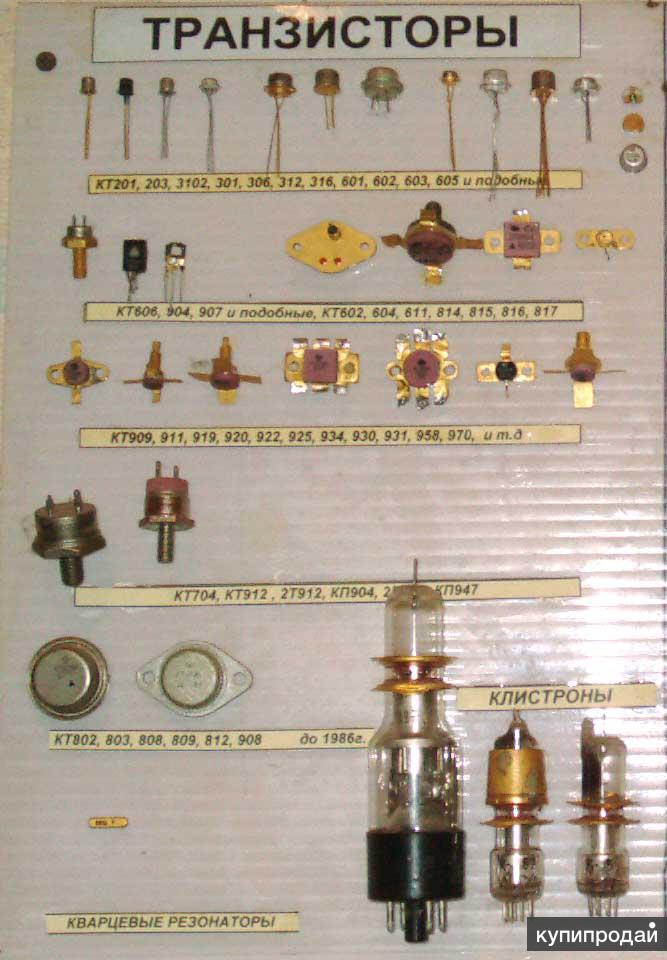

Советские радиодетали. Скупка старых деталей

Каждый из нас хоть единожды, но слышал такое понятие, как «электронные компоненты» – составляющие детали электронных схем. В простонародье эти компоненты называются «радиодетали». Откуда появилось такое название, и что общего между радио и электронными схемами. Чтобы узнать историю, придется заглянуть в начало 20 века, когда самым общеизвестным и самым сложным техническим оборудованием являлось радио, и электронные детали, используемые при изготовлении и сборке радиоприемников стали называться радиодеталями (советские радиодетали). Это название прочно закрепилось, вошло в обиходную речь и стало применяться к электронным приборам, основательно вошедшим в нашу жизнь, и не имеющим ничего общего с радиоприемниками.

Сегодня радиоэлектронные компоненты (РЭК) являются комплектующими всех электро- и радиоприборов, без которых мы не можем представить современную жизнь: компьютеры, ноутбуки, мобильные телефоны, телевизоры, микроволновые печи и т. д.

Очень интересным фактом является то, что радиодетали представляют собой ценность не только как комплектующие всевозможных электроприборов – почти все они содержат драгметаллы: серебро, золото, платину, палладий, иридий, тантал и многие другие. Особенно ценными считаются радиодетали, произведенные и применяемые во второй половине прошлого века в Советском Союзе. Это объясняется тем, что советская техника, особенно та, которая использовалась в военной промышленности, и применялась для вычислительно-измерительных приборов, отличалась большим содержанием драгоценных металлов наивысшей пробы.

С уверенностью можно говорить о том, что ЭВМ, первые компьютеры, радиоприемники, телевизоры, калькуляторы, магнитофоны, радиолы, видеомагнитофоны, холодильники, стиральные машины, кассовые аппараты и другие электроприборы, созданные советскими конструкторами — приборостроителями, представляют собой большую материальную ценность. Собственно, это и стало причиной появления компаний, специализирующихся на приобретении устаревшей техники или радиодеталей времен СССР.

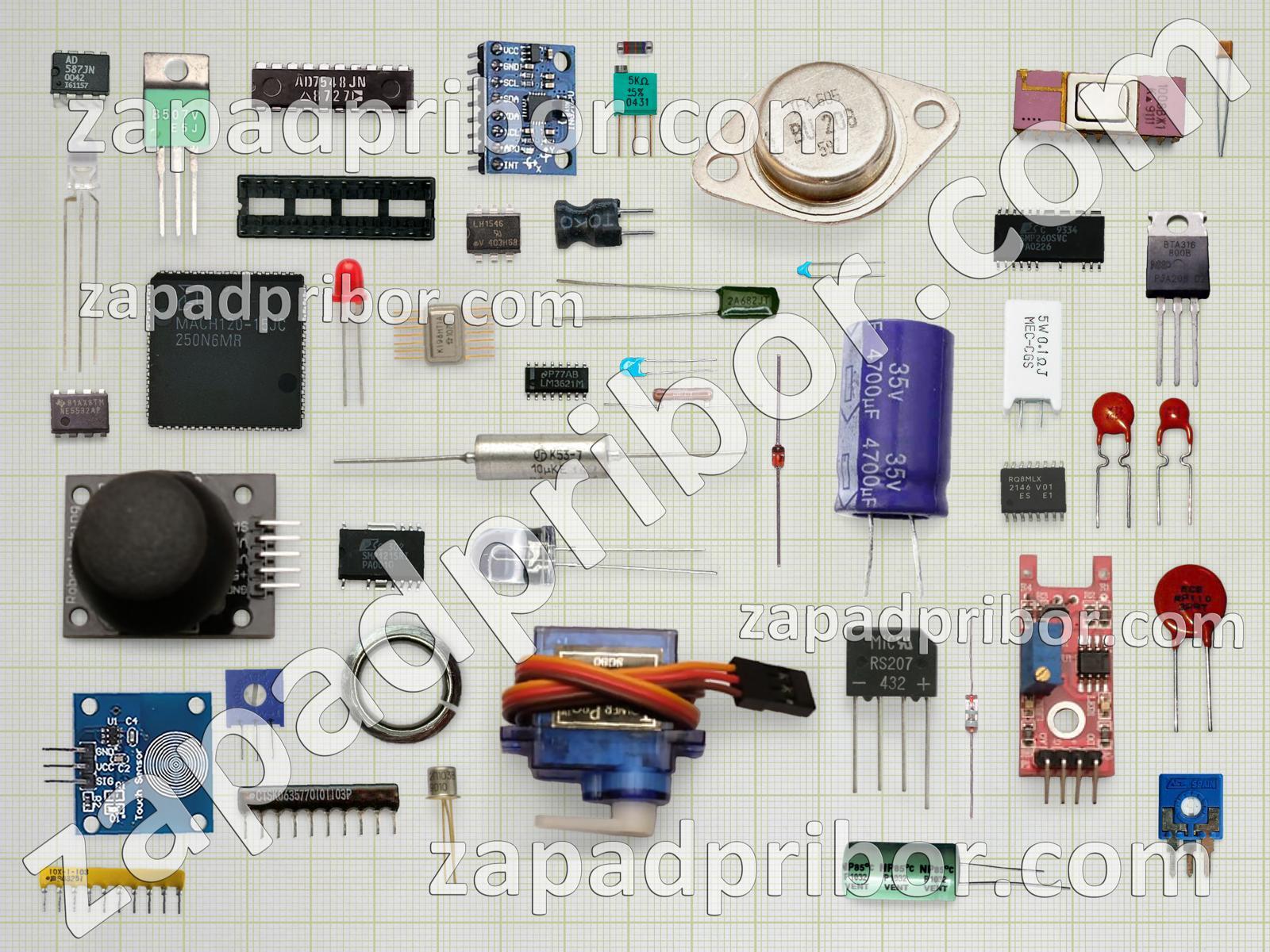

Среди радиоэлементов, содержащих наибольшее количество драгоценных металлов, большую ценность представляют:

• резисторы,
• конденсаторы,
• светодиоды,
• полупроводниковые диоды,
• дроссели,
• полупроводники,
• микросхемы,
• биполярные транзисторы,
• терморезисторы,
• фототиристоры и тд.

Представим небольшой перечень радиодеталей с высоким содержанием драгметаллов, которые находятся в старой технике.

Телевизоры (СССР):

• транзисторы KT814, KT940, KT310, KT502, KT503, KT203;
• светодиоды AЛ307;
• конденсаторы K10-17.

Калькуляторы (СССР):

• конденсаторы KM;
• микросхемы 140УД.

Магнитофоны (СССР):

• транзисторы KT814, KT503, KT203, KT3102;
• конденсаторы KM;
• реле PЭC-9.

Радиолы (СССР):

• конденсаторы K52-2, KM.

Компьютеры (СССР):

• конденсаторы KM, K10-17,
• процессоры,
• разъемы,
• диоды.

Телефоны дисковые (СССР):

• конденсаторы KM, K10-17.

Во многих других мелких бытовых приборах советского производства содержится большое количество серебряных контактов, позолоченных диодов и транзисторов.
Наиболее ценны радиодетали, произведенные до 1989 года, в последующие годы количество драгметаллов в радиодеталях было сокращено на более чем 40%. Импортная техника в данном случае не представляет значительного интереса, современные радиодетали так же не представляют такой ценности.

Стоит заметить, что продажа устаревших радиодеталей официальным компаниям приносит значительный доход, позволяющий солидно укрепить семейный бюджет. Во избежание недобросовестных покупателей, обращаться стоит только в фирмы, имеющие лицензии на такой вид деятельности. Такие закупщики приобретают товар по ценам, установленными официальными биржами, и являются гарантом честных деловых отношений.

Всю информацию о содержании металлов в электронных компонентах можно узнать, обратившись к  менеджерам компании.

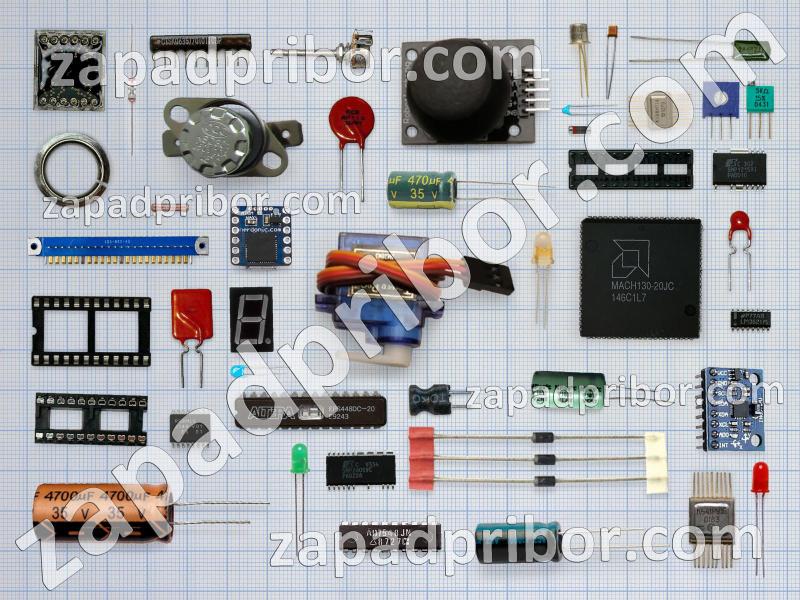

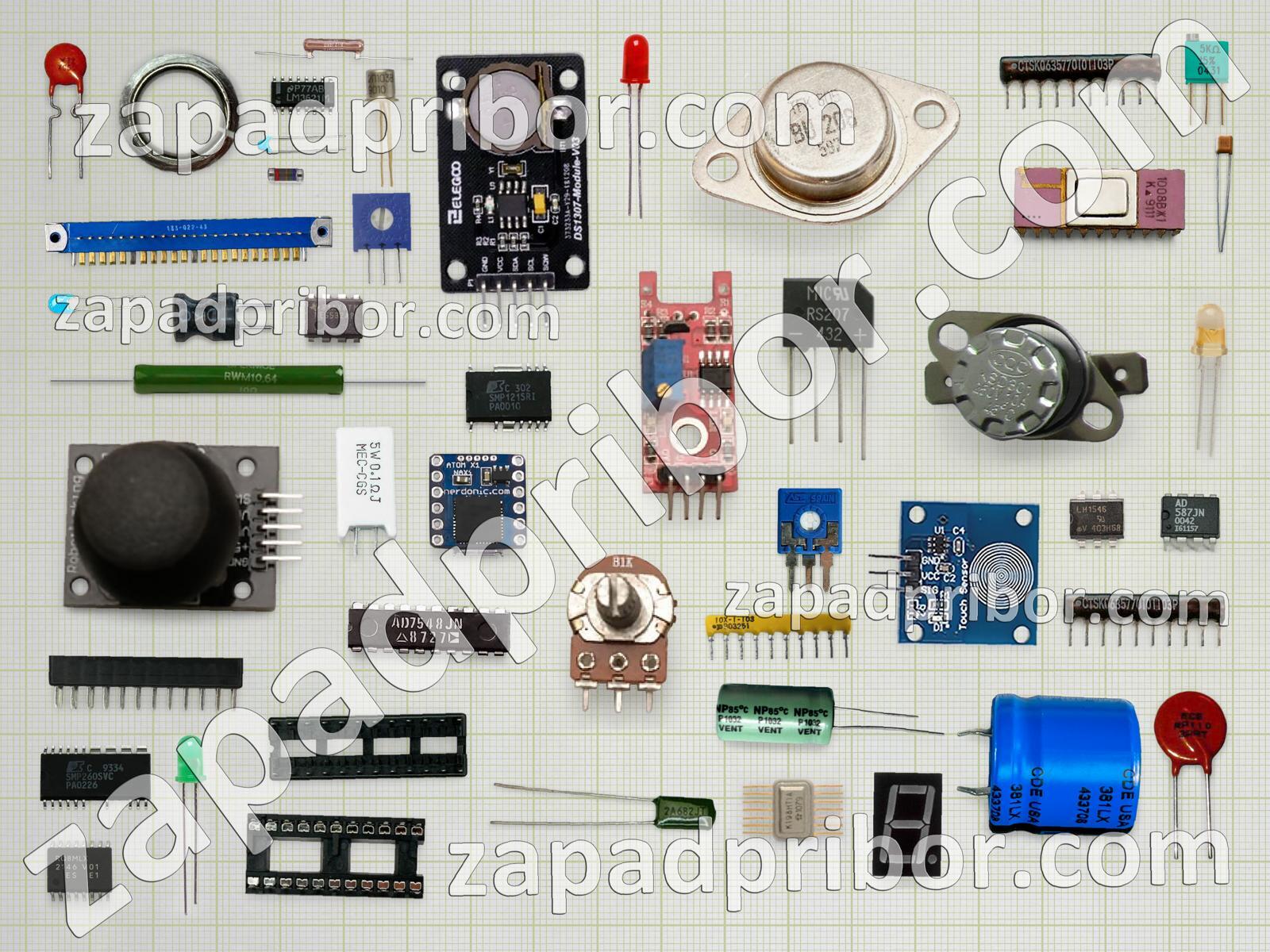

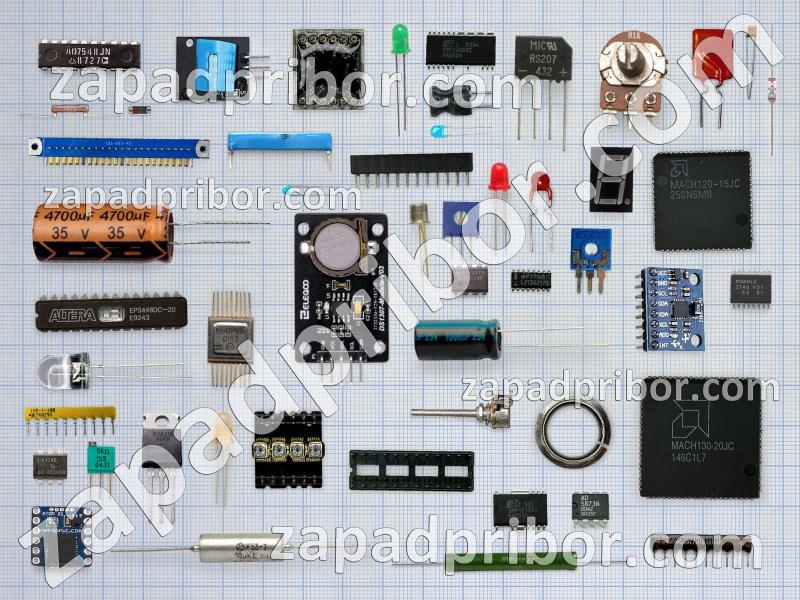

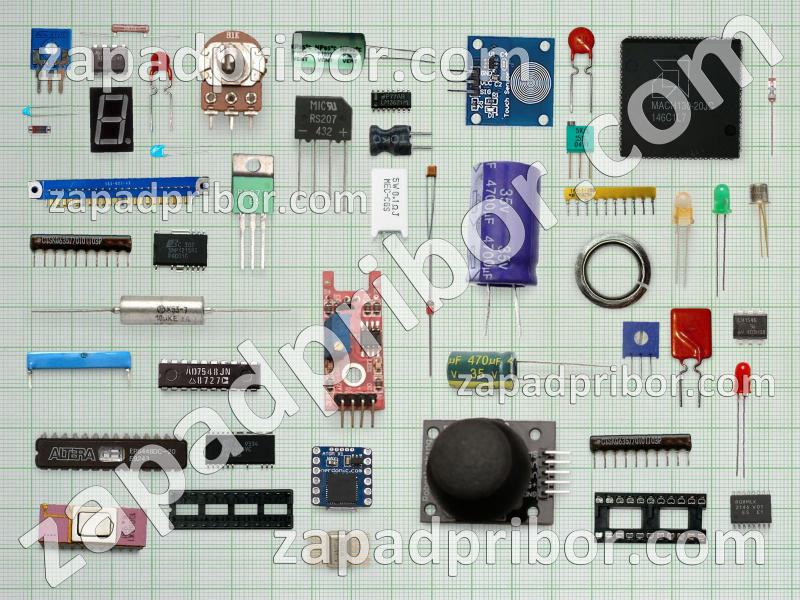

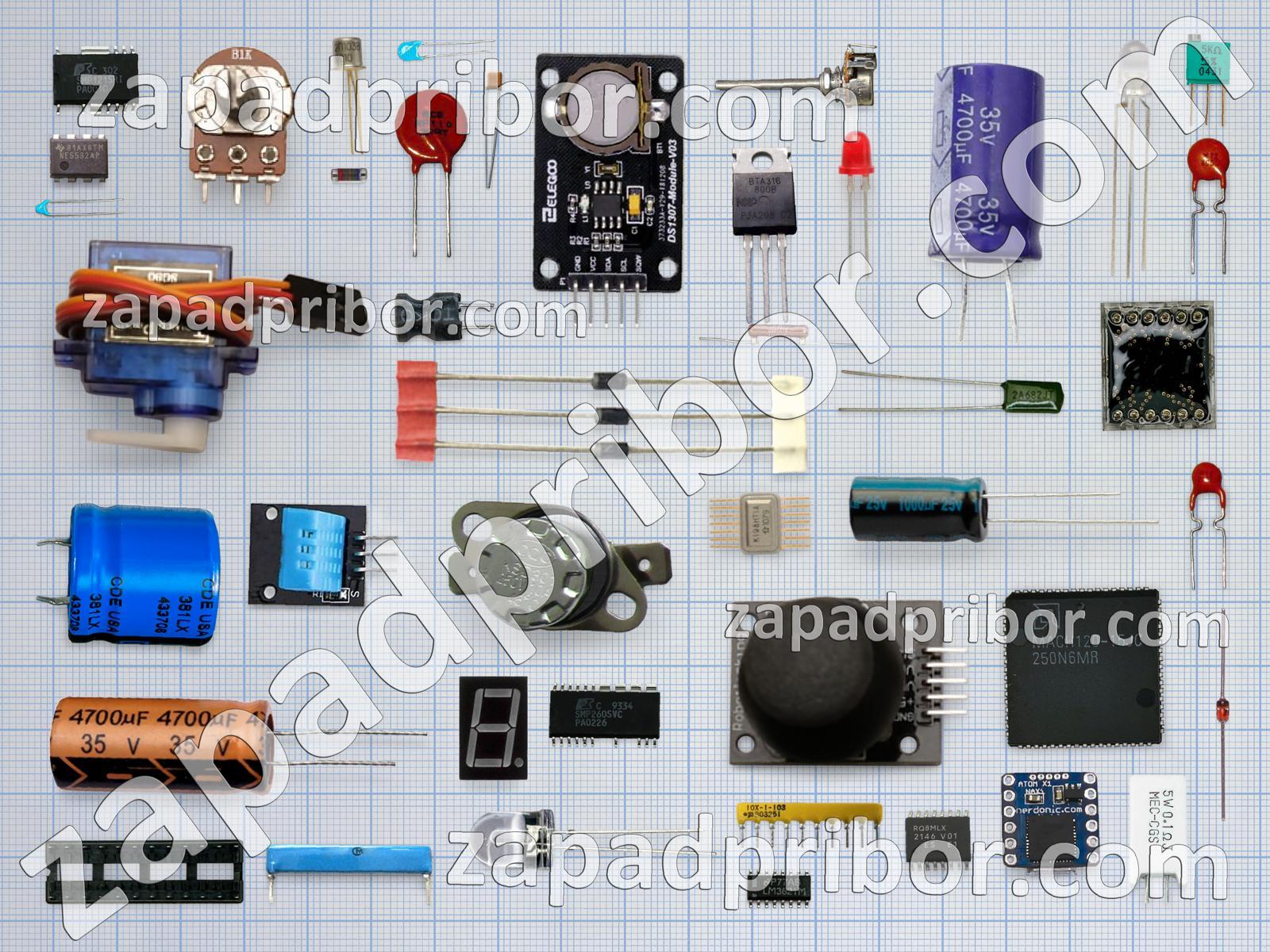

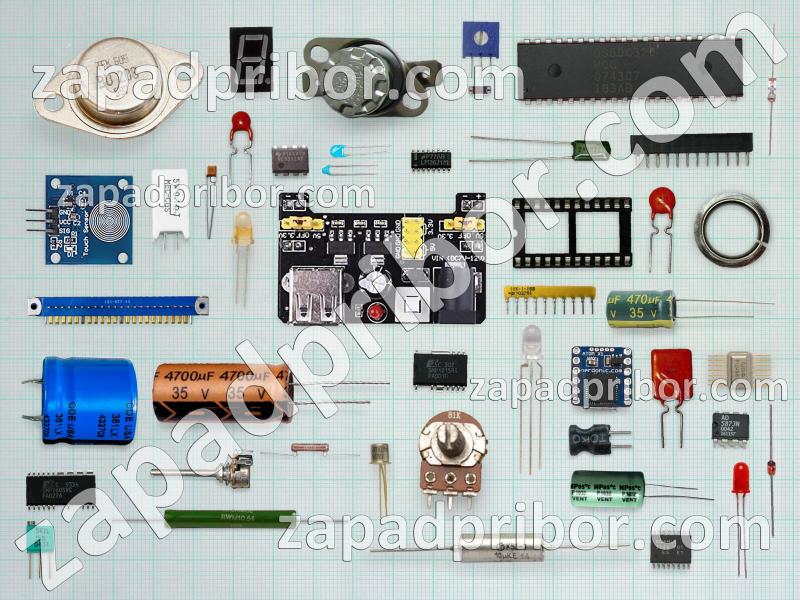

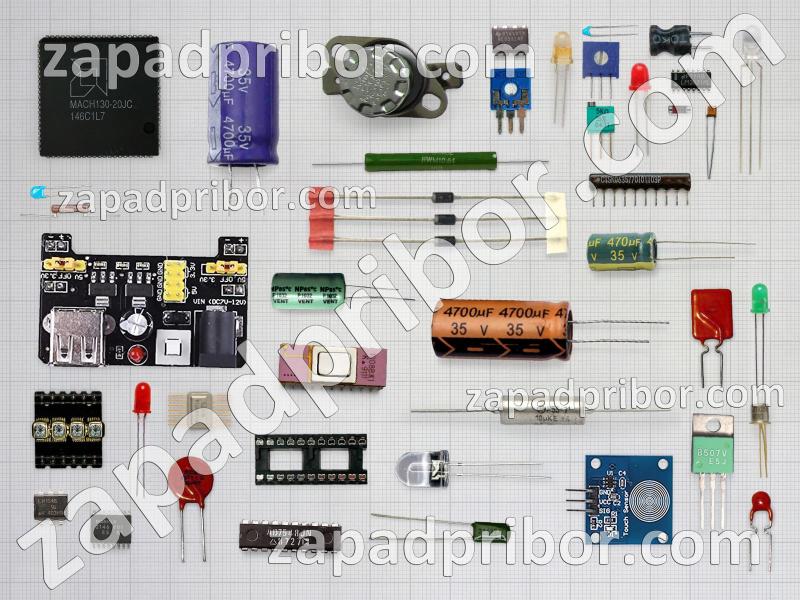

Список электронных компонентов с изображениями

Позвольте мне рассказать вам о списке основных электронных компонентов с изображениями. Если не знать названия и принципа работы, то мы не можем использовать их для построения электронных схем.

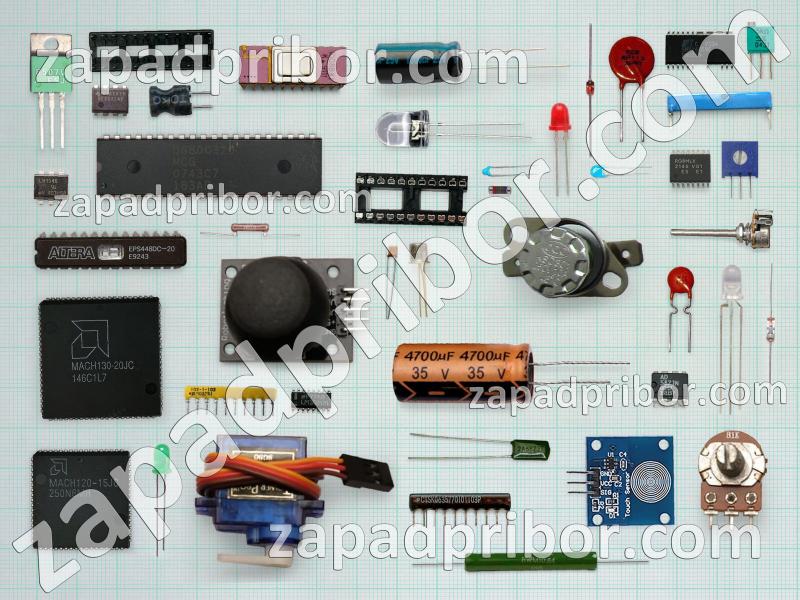

К ним относятся резисторы, конденсаторы, диоды, транзисторы, светодиоды, интегральные схемы (ИС) и т. д.

Большинство компонентов имеют две или более клемм (выводы или штыри). Для их пайки на печатных платах или проводного соединения.

На этой странице представлен обзор основных электронных компонентов. Вы можете получить подробную информацию, нажав на ссылку каждого компонента.

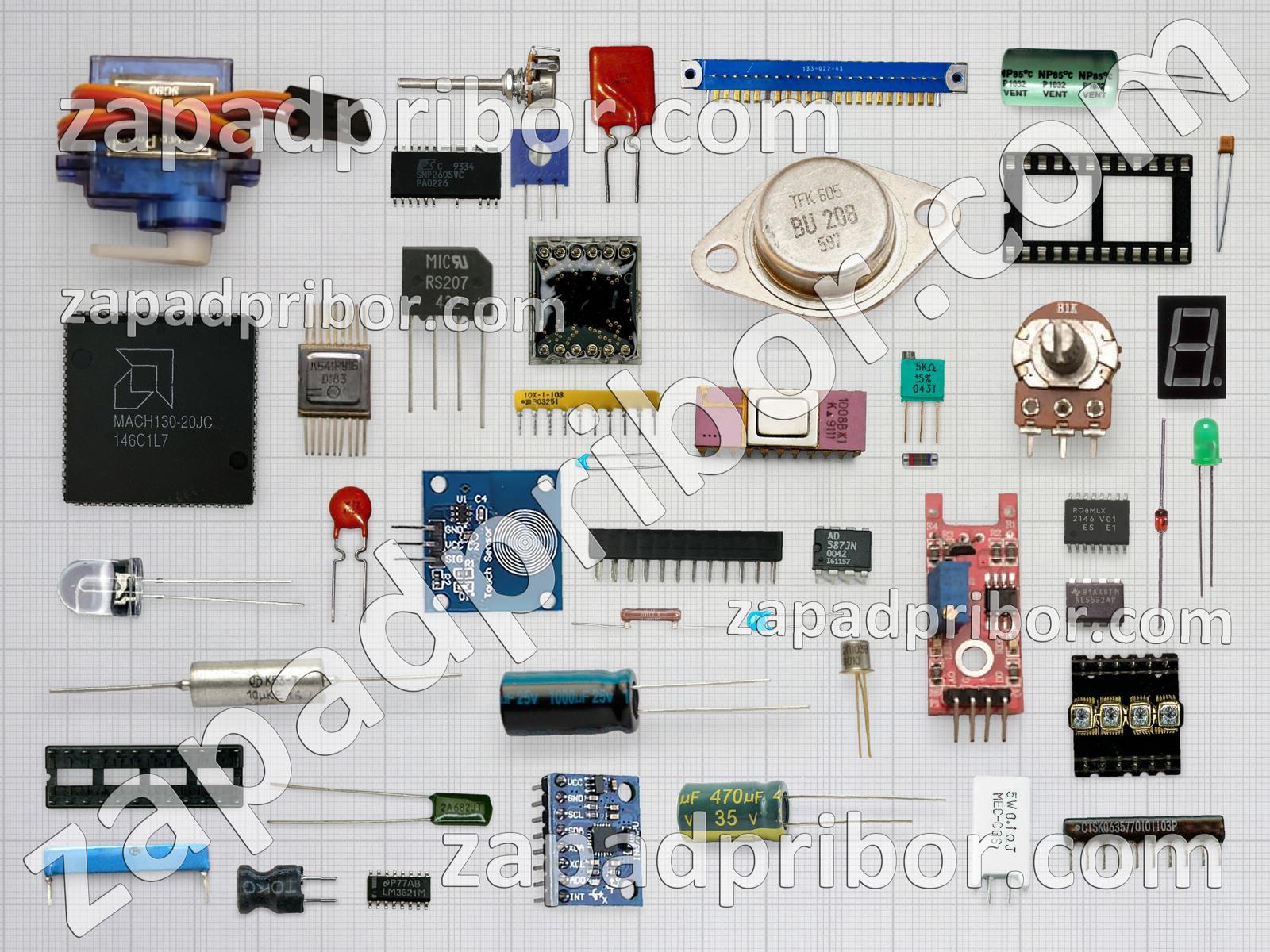

Вот 10 компонентов ниже!

1# Резисторы — сопротивляются потоку электричества

Подстроечный потенциометр

2# Конденсаторы — сохраняют электрический заряд

3# Диоды — односторонние клапаны для электрического тока

4# Светодиоды — большие источники света

90 002 5 # Стабилитроны — поддерживают постоянное напряжение на них

6# Транзисторы — составляют усилитель или коммутационную схему

7# Тиристоры — кремниевые выпрямители

7# Триак — два тиристора, соединенные параллельно

8# Диак — аналог стабилитрона, включенный параллельно

9# ИС — интегральные схемы

10# Сбрасываемый предохранитель или переключатель Poly

С каким устройством у меня больше всего проблем?

Related Posts

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

1# Резисторы — сопротивление потоку электричества

В основном мы используем резисторы для разделения напряжения на меньшее напряжение. Это делает их очень полезными для уменьшения тока, проходящего через светодиоды или другие нагрузки, которые могут быть повреждены слишком большим током.

Резисторы также используются для увеличения времени, необходимого для зарядки конденсаторов, и ускорения разрядки конденсаторов.

И используются для управления усилением усилителей.
Подробнее:

• Что такое резистор и цветовой код?
• Резисторы Символ

Подстроечный потенциометр

Это тип переменного резистора. Некоторые называли это тримпотами. Мы можем отрегулировать его сопротивление. См. ниже.

2# Конденсаторы — сохраняют электрический заряд

У них много применений. Например,

• Сохранение электрического заряда
• Для сглаживания флуктуаций сигнала
• Блокировка постоянного тока при прохождении импульсов тока

Конденсаторы бывают разных типов и размеров. Мы часто используем эти три типа конденсаторов: керамические, майларовые и электролитические.

• Электролитик имеет большую емкость, показанную на его корпусе.
  Важно! Это поляризованный конденсатор, поэтому он имеет положительный и отрицательный выводы.
  Его отрицательный провод ( имеет маркировку, а более короткий провод ) должен всегда подключаться к отрицательному напряжению.
• Керамика и майлар имеют меньшую емкость, чем электролитические. Они часто очень маленькие по сравнению с электролитическими. Поэтому вместо них на них указан код емкости.
  Калькулятор кода емкости:
  Например, 104 Дж составляет 0,1 мкФ при допуске 5 %.
  • Первая и вторая цифры являются фиксированными числами, оба числа указывают единицы измерения в пФ
  • Третья цифра умножается на число в степени десяти.
    Например, 10 ⁴ = 10 000
  • Четвертый уровень допуска, такой как J = 5%, K = 10%, M = 20%.

    Как это сделать

    ?Какое значение конденсатора 104K?
    10 пФ — первая и вторая цифры
    10 пФ x 10 ⁴  = 100 000 пФ. Что составляет 0,1 мкФ и допуск 10%.

Читайте также

• Конденсатор Принцип работы, типы и принципы работы
• Использование конденсаторов | Постоянная времени RC-цепи и связь

3# Диоды — односторонние клапаны для электрического тока

Диод работает как выпрямитель, позволяя току течь в одну сторону. Он должен быть правильно подключен.

Символ и наиболее распространенные диоды

Диоды имеют разные размеры и назначение в зависимости от их спецификации. Их номер будет напечатан на его корпусе. Как показано выше, это диод, который мы часто используем.

4# Светодиоды — великолепные источники света

В наши дни почти все источники света мы часто выбираем на основе светодиодов. Потому что у них лучше КПД. Они также имеют более низкое энергопотребление, длительный срок службы и много цветов.

Но, что мы должны знать:

• Светодиод — это светоизлучающий диод.
• Он работает, когда на него подается напряжение прямого смещения, и напряжение должно превышать пороговый уровень около 1,8 В, а ток около 10 мА.
• Не используйте напряжение выше 2В (в зависимости от типа светодиода). Потому что он нагреется и причинит себе вред.
• Должен быть подключен в правильной полярности, светодиод будет светиться. Но если подключить неправильную полярность (обратное смещение), через него не будет протекать ток.

Как показано выше, плоское пятно на ободе у основания светодиода. Он укажет на отрицательный (-) или катодный (K). Или, если светодиод совершенно новый, короткая ножка всегда будет K.

5# Стабилитроны — на них поддерживается фиксированное напряжение работайте аналогично. Положительный ток может легко проходить через анод к катоду.

Обычно этот ток не может течь обратно через катод к аноду. Но если напряжение на нем упадет до заданного значения, это позволит пройти этому току. Это напряжение называется напряжением стабилитрона (VZ), и оно не изменится.

Например, VZ — это 5,6 В. Поэтому мы часто используем его как регулятор постоянного напряжения.

Подробнее: Стабилитрон: как использовать, пример использования схемы

6# Транзисторы — сделайте усилитель или коммутационную схему

Транзисторы представляют собой полупроводниковые устройства с тремя выводами. Обычно очень малая величина тока в отведении B может управлять гораздо большим током, протекающим через отведения C к E.

Все транзисторы можно разделить на две основные группы. Первая группа — тип NPN, почти все предпочитают этот тип, потому что он работает при положительном напряжении. Другая группа — типы PNP, они работают в отрицательном направлении.

Транзисторы имеют различные формы в зависимости от характеристик использования. Его номер будет напечатан на его корпусе.

Рекомендуется: как работает и используется транзистор

7# SCR — кремниевые управляемые выпрямители

SCR подобен биполярному транзистору. Но его символ подобен диоду с тремя ножками.

Действует как барьер, препятствующий прохождению электричества через анод (A) к катоду (K). Пока не появится управляющий ток, чтобы активировать Ворота (G).

Но электричество не может течь обратно от катода к аноду.

Они имеют символ и форму, как на картинке выше.

Подробнее: Принцип работы и использование тиристора

7# Триак — два тиристора, соединенных параллельно

Триак работает так же, как и тиристор. Но он позволяет току в обоих направлениях протекать через MT1 и MT2, если он имеет надлежащее управление током через вентиль (G).

Таким образом, они хороши в контроллере переключения переменного тока. Они имеют символы и формы, как показано ниже.

8# Диак — аналогичен стабилитрону, подключенному параллельно

Диак аналогичен стабилитрону. Обычно это не позволяет току течь через обе стороны. Пока напряжение на нем не упадет, достигнув только заданного значения.

Вот фигуры и символы.

9# ИС — интегральные схемы

ИС означает интегральная схема. ИС представляет собой электронное устройство с интегральными схемами внутри, из которых можно использовать множество ветвей.

Нам нужно прочитать множество функций в руководстве по этой конкретной микросхеме. Наиболее распространены модели Dual In the Package (DIP).

ИС имеет следующую систему подсчета контактов:

Посмотрите на нее сверху ИС. Вы увидите указательный маркер, указывающий на контакт 1. Затем мы начинаем считать против часовой стрелки с первого контакта, близкого к индексной точке. Номер каждой микросхемы напечатан на шасси, как показано на рисунке.

Справа модель металлической банки, обычно ИС операционного усилителя. Модель качественная, но дорогая.

10# Сбрасываемый предохранитель или Poly Switch

Вы когда-нибудь пользовались предохранителем? Он защищает любые детали от избыточного тока. Он (предохранитель) пожертвует собой, если его сдует сильный ток. У этого компонента было много имен: самовосстанавливающийся предохранитель; Поли переключатель; Мульти предохранитель; Полифуза. Все они являются пассивными электронными компонентами и функционируют аналогично термисторам PTC.

Есть много размеров для защиты от тока. Например, 0,4 А 75 В, 72 В 500 мА и т. д.

Посмотрите:

Cr: by uxcell
Похоже на конденсаторы, но это отличный предохранитель.

И см. поли символ переключателя.

---

С каким устройством у меня больше всего проблем?

Диоды и электролитические конденсаторы.

идентификация — Что это за электронные компоненты от старого радиоприемника?

спросил 5 лет, 1 месяц назад

Изменено 1 год, 7 месяцев назад

Просмотрено 3к раз

\$\начало группы\$

Я разобрал старое радио, которое нашел у себя на чердаке, и нашел несколько электронных компонентов, которые не могу распознать.

Я думаю, что первый компонент — это катушка индуктивности. Я в этом почти уверен… Но я не могу понять, почему это сделано именно так. На одном сердечнике более одной катушки, поэтому катушки должны быть соединены… Но для чего?

Что касается второго и третьего компонентов, я понятия не имею, что они из себя представляют. Тем не менее, я протестировал третий компонент своим тестером и обнаружил, что сопротивление между большинством его выводов очень низкое, и многие из них закорочены на печатной плате.

Наконец, фото (ниже) динамика. Хотелось бы узнать, почему подключение к динамику сделано «катушкой». Таких соединений в этой схеме много.

• компоненты
• идентификация

\$\конечная группа\$

4

\$\начало группы\$

Первая антенна на ферритовом стержне для СВ/ДВ частот.

Второй, похоже, переменный конденсатор: при повороте ручки пластины будут более или менее перекрываться, что меняет емкость. Между пластинами находится диэлектрик, которым может быть воздух или пластиковые листы.

Третий — либо переменная катушка индуктивности, либо трансформатор с переменной связью (катушки с переменной связью): вращение винта в центре перемещает ферритовый сердечник внутри катушки. Больше феррита внутри катушки увеличивает индуктивность/связь. Скорее всего, они были отрегулированы на заводе, поэтому, если вы хотите, чтобы радио продолжало работать, лучше их не регулировать…

Хотелось бы узнать, почему подключение к динамику сделано «катушкой»

Это обмотка проводов. Достаточно быстро и удобно применять при изготовлении, и очень надежно. Вот пистолет с проволочной обмоткой. В наши дни он, кажется, был вытеснен предварительно собранными жгутами проводов с предварительно обжатыми разъемами (видео, потому что роботы), но несколько десятилетий назад он использовался почти везде (и до сих пор используется в некоторых приложениях).

\$\конечная группа\$

2

\$\начало группы\$

1. Первым компонентом является ферритовая антенна, обмотки которой обслуживают различные диапазоны приемника.

2. Второй конденсатор является настроечным конденсатором и подключается к ручке настройки на передней панели. Он имеет несколько секций, по одной для каждого из диапазонов, чтобы обеспечить настройку с антенной, указанной выше.
   Вы найдете два основных типа: с воздушным сердечником, например:

И с пленочным сердечником, таким как этот или тот, который у вас есть:

3. Третий трансформатор связи в каскадах преобразования частоты (промежуточных частот) супергетеродинного приемника (обычно 455 кГц).
   Обычно они имеют ферритовые сердечники, которые настраиваются на промежуточные частоты.
