Что такое балун и как он работает. Какие виды балунов существуют. Как собрать балун своими руками. Где купить готовые балуны и радиоаппаратуру. Как настроить трансивер и радиостанцию.
Что такое балун и для чего он нужен
Балун (от англ. balanced-unbalanced) — это устройство, которое используется в радиотехнике для согласования симметричных и несимметричных линий передачи. Основная задача балуна — преобразовать симметричный сигнал в несимметричный или наоборот.
Зачем нужен балун в антенных системах? Балун выполняет несколько важных функций:
- Согласует импедансы симметричной антенны и несимметричного кабеля
- Подавляет токи, протекающие по внешней оболочке коаксиального кабеля
- Улучшает диаграмму направленности антенны
- Уменьшает помехи и наводки
Без балуна в антенной системе могут возникнуть проблемы с согласованием, искажением диаграммы направленности и повышенным уровнем помех. Поэтому применение балуна крайне важно для эффективной работы антенны.
Основные типы балунов и их характеристики
Существует несколько основных типов балунов, которые различаются по конструкции и характеристикам:

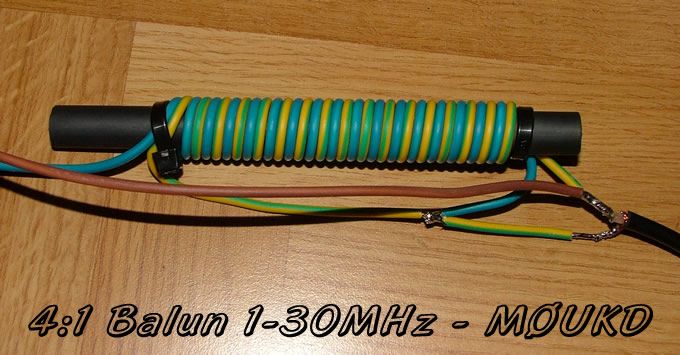

1. Трансформаторные балуны
Трансформаторные балуны состоят из обмоток, намотанных на ферритовом сердечнике. Они обеспечивают гальваническую развязку и могут иметь разные коэффициенты трансформации (1:1, 1:4, 1:9 и т.д.). Какие преимущества у трансформаторных балунов? Они имеют широкую полосу рабочих частот и высокую эффективность.
2. Коаксиальные балуны
Коаксиальные балуны изготавливаются из отрезков коаксиального кабеля определенной длины. Они просты в изготовлении, но имеют более узкую полосу частот по сравнению с трансформаторными. В чем особенность коаксиальных балунов? Они не требуют применения ферритовых сердечников.
3. Токовые балуны
Токовые балуны представляют собой несколько витков кабеля, намотанных на ферритовое кольцо. Они эффективно подавляют внешние токи по оболочке кабеля. Какое главное преимущество токовых балунов? Они обладают широкой полосой рабочих частот при простой конструкции.
Как самостоятельно изготовить балун 1:1
Балун с коэффициентом трансформации 1:1 является одним из самых распространенных и простых в изготовлении. Рассмотрим пошаговую инструкцию по сборке такого балуна:
- Выберите ферритовый тороид подходящего размера и материала (например, FT140-43)
- Возьмите эмалированный провод диаметром 0,5-1 мм
- Намотайте на тороид бифилярную обмотку из 10-12 витков
- Зачистите и залудите концы проводов
- Подключите входные и выходные клеммы согласно схеме
- Поместите балун в защитный корпус
При изготовлении важно соблюдать симметрию намотки и не допускать перекрещивания проводов. Как проверить работоспособность самодельного балуна? Измерьте его характеристики с помощью анализатора антенн.
Применение балунов в различных антенных системах
Балуны широко используются в самых разных типах антенн. Рассмотрим несколько примеров их применения:
Диполь
В классическом полуволновом диполе балун устанавливается в точке питания для согласования с коаксиальным кабелем. Обычно применяется балун 1:1. Как влияет балун на работу диполя? Он улучшает симметрию диаграммы направленности и уменьшает потери в линии питания.

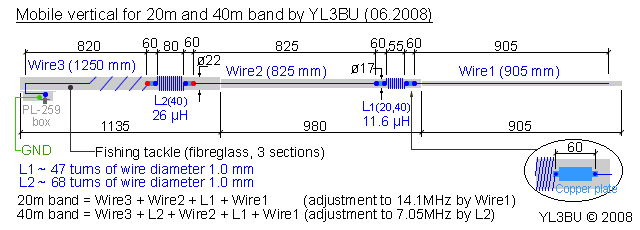

Вертикальная антенна
В вертикальных антеннах балун часто используется для подавления токов по оболочке кабеля. Это позволяет уменьшить влияние кабеля на диаграмму направленности. Какой тип балуна лучше использовать в вертикальных антеннах? Обычно применяются токовые балуны.
Логопериодическая антенна
В логопериодических антеннах балун устанавливается в точке питания для согласования с линией передачи. Часто используются широкополосные трансформаторные балуны. Как балун влияет на характеристики логопериодической антенны? Он обеспечивает стабильный КСВ в широкой полосе частот.
Готовые балуны: обзор популярных моделей
На рынке представлено множество готовых балунов от различных производителей. Рассмотрим несколько популярных моделей:
Балун 1:1 BN-43-202
Это классический трансформаторный балун на ферритовом кольце. Он имеет следующие характеристики:
- Диапазон частот: 1-30 МГц
- Максимальная мощность: 1 кВт
- Входное сопротивление: 50 Ом
Этот балун отлично подходит для КВ диапазонов. В чем его преимущества? Он имеет компактные размеры и высокую эффективность.
Токовый балун COMET CBL-2500
Популярная модель токового балуна для КВ и УКВ диапазонов. Основные характеристики:
- Диапазон частот: 1-60 МГц
- Максимальная мощность: 2,5 кВт
- Сопротивление: 50 Ом
Этот балун эффективно подавляет внешние токи по оболочке кабеля. Какие у него особенности? Он имеет влагозащищенный корпус и может применяться на открытом воздухе.
Настройка и оптимизация работы балуна
Для достижения максимальной эффективности балун необходимо правильно настроить и оптимизировать. Вот несколько рекомендаций:
- Измерьте КСВ антенны с установленным балуном во всем рабочем диапазоне
- При необходимости подстройте длину антенны для минимизации КСВ
- Проверьте симметрию диаграммы направленности антенны
- Убедитесь в отсутствии наводок на линию питания
- Измерьте вносимые потери балуна и сравните с паспортными данными
Как понять, что балун работает оптимально? КСВ антенны должен быть близок к 1, а диаграмма направленности — симметричной. При этом не должно быть значительных потерь мощности в балуне.
Трансиверы и радиостанции: выбор оптимальной модели
Помимо балунов, ключевым элементом радиолюбительской станции является трансивер. Как выбрать оптимальную модель трансивера? Вот несколько рекомендаций:
- Определитесь с требуемыми диапазонами частот и видами модуляции
- Оцените необходимую выходную мощность
- Обратите внимание на чувствительность и избирательность приемника
- Проанализируйте набор дополнительных функций и возможностей
- Сравните соотношение цена/качество разных моделей
Какие модели трансиверов популярны среди радиолюбителей? Часто используются аппараты таких производителей как Yaesu, Icom, Kenwood. Для начинающих подойдут недорогие модели начального уровня, а опытные операторы выбирают профессиональные трансиверы с расширенным функционалом.
Сборка и настройка радиолюбительской станции
Сборка полноценной радиолюбительской станции требует комплексного подхода. Рассмотрим основные этапы:
- Выбор и установка антенны с балуном
- Монтаж антенно-фидерного тракта
- Установка трансивера и блока питания
- Подключение дополнительного оборудования (усилитель, антенный тюнер)
- Настройка программного обеспечения для цифровых видов связи
Как проверить работоспособность собранной станции? Проведите тестовые сеансы связи на разных диапазонах и видах модуляции. Убедитесь в отсутствии помех и наводок. При необходимости выполните дополнительную настройку отдельных элементов станции.
