Радиомодемы для передачи данных: обзор, характеристики и применение

Что такое радиомодем и для чего он используется. Какие бывают типы радиомодемов. Какими техническими характеристиками обладают современные радиомодемы. Как выбрать радиомодем для конкретной задачи. На что обратить внимание при выборе радиомодема.

Что такое радиомодем и принцип его работы

Радиомодем — это устройство для беспроводной передачи цифровых данных по радиоканалу. Основные компоненты радиомодема:

• Радиоприемопередатчик — осуществляет преобразование цифровых данных в радиосигнал и обратно
• Процессор — управляет работой модема, кодирует/декодирует данные
• Интерфейсы — для подключения внешних устройств (RS-232, RS-485, Ethernet и др.)
• Антенна — для приема/передачи радиосигнала

Принцип работы радиомодема:

1. Получение цифровых данных от подключенного устройства
2. Кодирование и модуляция данных
3. Передача модулированного сигнала по радиоканалу
4. Прием сигнала другим модемом
5. Демодуляция и декодирование данных
6. Передача восстановленных данных подключенному устройству

Основные типы и характеристики радиомодемов

Радиомодемы можно классифицировать по нескольким критериям:

По диапазону частот:

• КВ-диапазон (3-30 МГц)
• УКВ-диапазон (30-300 МГц)
• УВЧ-диапазон (300-3000 МГц)

По мощности передатчика:

• Маломощные (до 1 Вт)
• Средней мощности (1-10 Вт)
• Мощные (более 10 Вт)

По скорости передачи данных:

• Низкоскоростные (до 9600 бит/с)
• Среднескоростные (9600-115200 бит/с)
• Высокоскоростные (более 115200 бит/с)

Ключевые технические характеристики радиомодемов:

• Рабочий диапазон частот
• Выходная мощность передатчика
• Чувствительность приемника
• Скорость передачи данных в эфире
• Интерфейсы для подключения
• Дальность связи
• Напряжение питания
• Габариты и масса

Применение радиомодемов в различных сферах

Радиомодемы широко используются в следующих областях:

Промышленность и энергетика:

• Телеметрия и телеуправление удаленными объектами
• Сбор данных с датчиков и счетчиков
• Управление технологическими процессами

Транспорт и логистика:

• Мониторинг местоположения транспортных средств
• Передача телеметрии с подвижных объектов
• Организация связи в труднодоступных районах

Безопасность и охрана:

• Передача данных с систем видеонаблюдения
• Организация каналов связи для охранных систем
• Мониторинг критически важных объектов

Преимущества использования радиомодемов

Основные достоинства радиомодемов по сравнению с другими способами передачи данных:

• Независимость от наличия проводной инфраструктуры
• Возможность работы в труднодоступных местах
• Высокая надежность и помехозащищенность
• Большой радиус действия (до 100 км и более)
• Низкие эксплуатационные расходы
• Возможность создания закрытых сетей передачи данных

Критерии выбора радиомодема для конкретных задач

При выборе радиомодема следует учитывать следующие факторы:

1. Требуемая дальность связи
2. Необходимая скорость передачи данных
3. Условия эксплуатации (климат, рельеф местности)
4. Наличие прямой видимости между точками
5. Требования к энергопотреблению
6. Совместимость с имеющимся оборудованием
7. Необходимость лицензирования частот

Правильный выбор радиомодема позволит создать надежную и эффективную систему беспроводной передачи данных для решения конкретных задач.

Сравнение популярных моделей радиомодемов

Рассмотрим характеристики нескольких распространенных радиомодемов:

Модель	Диапазон частот	Мощность передатчика	Скорость в эфире	Интерфейсы
Спектр 433 SX	433-434 МГц	10-350 мВт	4800-19200 бит/с	RS-232, RS-485
Racom RipEX	135-174, 215-240, 300-470 МГц	0.1-10 Вт	До 83 кбит/с	Ethernet, RS-232
Raveon RV-M7	136-174, 400-512 МГц	1-5 Вт	До 19.2 кбит/с	RS-232, USB

Как видно, модели отличаются по диапазону частот, мощности, скорости и интерфейсам. Выбор зависит от конкретных требований проекта.

Настройка и эксплуатация радиомодемов

Основные этапы настройки радиомодема:

1. Подключение к компьютеру через интерфейс настройки
2. Установка рабочей частоты и мощности передатчика
3. Настройка скорости и формата передачи данных
4. Конфигурирование сетевых параметров (адреса, маршрутизация)
5. Настройка дополнительных функций (шифрование, ретрансляция)
6. Тестирование связи между модемами

Рекомендации по эксплуатации:

• Обеспечить качественное электропитание модемов
• Использовать антенны с подходящими характеристиками
• Располагать антенны в местах с минимальными помехами
• Регулярно проводить техническое обслуживание
• Контролировать качество радиосвязи

Перспективы развития технологий радиомодемов

Основные тенденции в развитии радиомодемов:

• Повышение скорости передачи данных
• Улучшение энергоэффективности
• Расширение функциональности (встроенные GPS-приемники, шлюзы IoT)
• Развитие программно-определяемых радиосистем (SDR)
• Интеграция с сетями сотовой связи и спутниковыми системами

Радиомодемы продолжат играть важную роль в системах беспроводной передачи данных, особенно в промышленных и транспортных приложениях, где требуется надежная связь на больших расстояниях.

Радиомодем прозрачного режима Р9-02

Радиомодем прозрачного режима Р9-02

		Обозначение: СШМК.467762.010 Краткое описание: Предназначен для организации цифровой радиосвязи в сетях сбора информации. Может использоваться как в автономном режиме, так и в составе с контроллером пакетного режима. Используется совместно с 128-канальными радиостанциями Motorola GM340, GM350, Такт 201. Опционально радиомодем может поставляться с дополнительным интерфейсом RS485 (СШМК.467762.010-02-485).

Конструктивно модем представляет собой микропроцессорное устройство, выполненное на одной двухсторонней печатной плате с применением SMD элементов, установленной в пластиковом корпусе, имеющем сменное приспособление для установки на DIN рейкe.

Модем имеет 16-проводной шлейф с разъемом PBD16 для подключения к радиостанции, разъемом IDS10 для подключения к контроллеру, по интерфейсу RS232 (RS485).

Питание микропроцессорной части модема осуществляется от радиостанции через шлейф, или посредством внешнего двухпроводного кабеля, служащего одновременно для начального включения радиостанции. Питание RS232(485) осуществляется по 10-проводному шлейфу от пакетного контроллера или двухпроводным кабелем от источника 5В. На торцевой стороне модема установлены разъемы RS232, RS485, питания 5В. На широкой боковой стороне установлены светодиоды индикации режима «прием-передача» и наличия напряжения питания.

Технические характеристики:

• Скорость передачи/приема данных по порту RS232(485): 19200 бод.
• Скорость передачи данных по радиоканалу: максимальная — 9600 бод.
• Протокол работы порта RS232: 8. N. 1.
• Максимальная длина передаваемого пакета информации:
  • гарантированная: 1024 байт
  • расчетная, максимальная: 1400 байт
• При использовании режима проверки “занято” длина передаваемых данных определяется временем, разрешенным радиостанции работать на передачу непрерывно 90сек ~ 88 кб.
• Применяемый микропроцессор: AtMega 162.
• Тактовая частота: 11.0592 мГц.
• Средства индикации:
  • зеленый светодиод: прием
  • красный светодиод: передача.
  • зеленый светодиод: питание процессора
  • зеленый светодиод: питание RS232 (485)
• Разрядность применяемого ЦАП: 6 разрядов.
• Четыре уровня выходного эффективного напряжения, мВ: от 90 до 320
• Четыре уровня задержки переключения на передачу, мсек: от 70 до 200
• Два уровня фильтрации гармоник фильтром — 4-х или 7-ми звенным.
• Напряжение питания:
  • режим с гальванической изоляцией, В:
    • со стороны радиостанции: 11 — 16 (40мА)
    • со стороны контроллера: 5 ± 0,25
  • режим без гальванической изоляции, В: от 9 до 16 (80 мА)
• Напряжение гальванической развязки, В: 2500
• Рабочая температура: от -40°С до +65°С
• Среднее время наработки на отказ: 87500 часов

Файлы для скачивания:



Техническое описание (PDF, 638. 9 Кб). Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации радиомодема прозрачного режима Р9-02..

Заказать радиомодем Р9

Вы можете заказать у нас радиомодем Р9, заполнив поля ниже, а также оставить комментарий.
Мы свяжемся с Вами в ближайшее время.

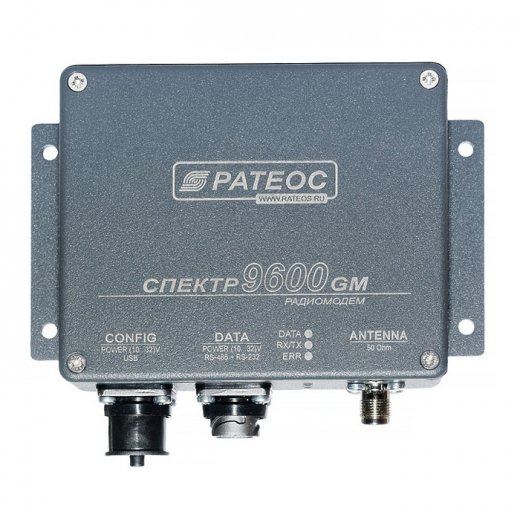

Спектр 433 SX — ООО «Ратеос»

В подавляющем большинстве случаев радиомодемы «Спектр 433» используются в качестве радиоудлинителя последовательного порта RS-485 или RS-232. При этом внешнее оборудование, использующее модемы работает по последовательному порту с применением протоколов по принципу «запрос-ответ» с топологией «звезда», при которой один «мастер» (ПЛК, пульт и т.д.) последовательно опрашивает несколько «слейвов» (модули ввода/вывода, счетчики, пожарные датчики и т.д.) и принимает от них ответы.

Адресация в таких системах обеспечивается на уровне протокола, которые использует внешнее для модемов оборудование — мастер обращается к слейвам по их уникальным адресам. Чаще всего используется протокол ModBus, но даже если оборудование использует какой-то другой протокол (Болид и др.), смысл остается тот же: любой протокол в схеме «звезда» работает по принципу «запрос-ответ» с собственной адресацией.

Для работы в таких системах радиомодемы должны работать в прозрачном широковещательном режиме.

В широковещательном режиме данные от каждого модема системы принимаются всеми остальными модемами: все модемы «слышат» друг друга, получается полная аналогия одной общей проводной шины RS-485. Адресация же, как уже говорилось, обеспечивается на уровне протокола внешнего оборудования, поэтому нет необходимости заботиться об адресации на уровне модемов — модемы формируют «виртуальную» общую шину RS-485 для всех устройств системы.

Для установки широковещательного режима параметр TXID (адрес модема-получателя) модема должен иметь значение FFFF (передаваемые данные предназначены для всех модемов). Естественно, все модемы системы должны работать в широковещательном режиме (и модем-мастер и модемы-слейвы). Все модемы такой системы будут совершенно одинаковы, любой из них можно использовать и с мастером, и со слейвом.

Радиомодемы «Спектр-433» по умолчанию (при поставке) уже настроены на работу в прозрачном широковещательном режиме, так что если Вы планируете использовать модемы в качестве удлинителя последовательного порта, то необходимости в изменении режима работы радиомодема нет. Если Вы не знаете, какой режим установлен в Вашем модеме (не уверены, что параметры модемов не менялись после поставки), сбросьте модем в заводское состояние (супердлинное нажатие кнопки ВЫБОР в режиме конфигурации у модемов с индикатором или команда $IEEE у модемов без индикаторов), тем самым Вы зададите нужный режим работы и заведомо известные другие параметры.

Чтобы модем мог обмениваться данными с внешним оборудованием по последовательному порту RS 485 или RS-232, необходимо, чтобы параметры порта модема совпадали с параметрами порта внешнего оборудования.

У модемов с индикатором параметры последовательного порта модема устанавливаются параметрами C и F.

У модемов без индикатора для установки параметров портов используется команда $COM.

Параметры «Инверсия сигнала DCD» и «Анализировать сигнал RTS» могут иметь значение только при использовании интерфейса RS-232 модема, но чаще всего не имеют значения и для RS-232 — внешнее оборудования практически никогда не использует эти сигналы.

Например, командой $COM=11100001 устанавливается скорость по последовательному порту 4800 бод, 8 бит данных без контроля четности.

Если Вы меняете параметры последовательного порта модема, на забудьте изменить их соответственно и в терминальной программе при программировании!

Для того, чтобы модемы «слышали» друг друга по радио, они должны работать на одинаковой скорости обмена данными в эфире.

Скорость обмена данными в эфире задается параметром Ar (модемы с индикатором) или команда $AR (модемы без индикатора).

Обратите внимание, что для каждого значения скорости возможно установить высокую (нечетные значения) или низкую (четные значения) девиацию частоты. Настоятельно рекомендуем использовать только нечетные значения параметра Ar или команды $AR (с высокой девиацией): Ar1, Ar3, Ar5 и Ar7. Четные значения (те же скорости с низкой девиацией) предназначены только для совместимости с радиомодемами Спектр 9600 GM.

Скорость обмена данными в радиоэфире между модемами, строго говоря, никак не связана со скоростью обмена данными между модемами и внешним оборудованием по последовательному порту RS-485/232: модемы могут работать с оборудованием на одной скорости по порту, а в эфире между собой — на любой другой: как на более низкой, так и на более высокой.

При типовом использовании модемов, когда внешнее оборудование передает через модемы небольшой объем данных и обмен этими данными происходит не очень интенсивно, чаще всего нет практически никакого значения, на какой скорости работают модемы в эфире. Например, в типовых системах пожарной сигнализации (Болид или аналогичная) или в других системе сбора телеметрических данных с удаленных датчиков, мастер (пульт ПЛК, SCADA) опрашивает удаленные объекты не чаще 3. ..4 раз в секунду, объем передаваемых пакетов с данными при этом не превышает нескольких десятков байт. За время между циклами опроса модем спокойно успеет передать запросы и ответы, даже если скорость обмена данными в эфире будет значительно ниже, чем по последовательному порту — несколько увеличится только время передачи данных (время ожидания запрос-ответ).

Если же поток данных по последовательному порту довольно плотный, то при более низкой пропускной способности (низкой скорости) в эфире модемы могут не успевать передавать получаемые по порту данные, начнется заполнение буфера модема. Если пропускная способность модемов в эфире на достаточно длительное время будет ниже требуемой пропускной способности по последовательному порту, буфер модема заполнится и начнется потеря данных.

При этом следует понимать, что под скоростью обмена данными в эфире понимается «физическая» скорость, тогда как «информационная» (полезная) скорость при этом заметно ниже физической, поскольку «полезные» данные от внешних устройств перед передачей в эфир дополняются служебными (помехоустойчивое кодирование, встроенная адресация и т. д.), кроме этого модему нужно время на включение приемопередатчика и т.д. Таким образом, полезная скорость передачи данных в эфире на практике примерно в полтора раза ниже установленной параметром Ar физической скорости. Например, при установленной скорости 9 600 бит/с в эфире модемы обеспечат пропускную способность в канале примерно 6 000 бит/с.

С точки зрения пропускной способности следовало бы повышать скорость обмена данными в эфире, но с другой стороны, скорость в эфире влияет на дальность связи между модемами: с повышением скорости уменьшается достижимая дальность связи.

Таким образом, выбор скорости в эфире является компромиссом между пропускной способностью и дальностью связи.

Как уже говорилось, на практике при типовом использовании пропускная способность обычно не имеет существенного значения, поэтому рекомендуем использовать скорость в эфире 9600 бит/с (параметр Ar 3 / команда $AR=3). Изменять это значение имеет смысл только при осознанной необходимости: уменьшать для повышения дальности связи или увеличивать для увеличения пропускной способности.

Все модемы в одной системе должны работать на одной частоте.

Рабочую частоту модемов можно установить в диапазоне от 433,075 МГц до 434,775 МГц, при этом у модемов без индикатора частота задается «напрямую» командой $FREQ (например, $FREQ=433200,433200), а у модемов с индикатором вместо частоты задается номер одного из каналов (параметр Ch) стандартной сетки частот диапазона LPD.

«Заводская» установка рабочей частоты (канала) у модемов с индикатором — 433,200 МГц (параметр Ch06), а у модемов без индикатора — 433,920 МГц (команда $FREQ=433920,433920), поэтому в случае использования в одной системе разных модемов потребуется установка одинаковой частоты. Для это можно, как вариант, установить у модема с индикатором «виртуальный» канал Ch96 (433,920 МГц), предусмотренный специально для совместимости с частотой по умолчанию у модемов без индикатора.

Рабочую частоту (канал) выбирают из соображений ухода от помех, создаваемого другим оборудованием. Как правило, основная часть оборудования работает ближе к центру диапазона — на частотах вокруг 433,920 МГц — поэтому логично задать модемам рабочую частоту ближе к краям диапазона; 433,200. ..433,600 МГц или 434,300…434,700 МГц.

Возможность выбора рабочей частоты/канала позволяет также организовать на одной территории несколько независимых систем из радиомодемов, работающих на разных частотах и не мешающих друг другу (аналог нескольких независимых шин RS-485). Величина разноса частот/каналов в этом случае определяется скоростью обмена в радиоэфире (параметр Ar / команда $AR) — чем выше скорость, тем дальше нужно разносить рабочие частоты для исключения взаимного влияния.

Модемы «Спектр 433» позволяют программно устанавливать 4 уровня мощности передатчика: 10, 150, 250 и 350 мВт (параметр Po / команда $PWR).

Увеличением мощности можно скомпенсировать потери радиосигнала в длинном ВЧ кабеле (от модема до антенны).

Радиомодем Racom RipEX

РАЙПЕКС (RipEX) один из лучших радиомодемом в своем классе по скорости передачи данных,  качеству исполнения и надежности работы.

Он обладает самым современным функционалом в том числе программным-управлением радиомодема (Software Defined Radio). РАЙПЕКС работает на  операционной системе Linux, что обеспечивает удобную управляемость.

Серия модемов РАЙПЕКС обеспечивает качественный сервис  для  самоорганизующихся  сетей, телеметрии, промышленных протоколов SCADA, сигнализации, телемеханики, передачи речи, передачи видео  и т.п.

Один из возможных вариантов использования модемов РАЙПЕКС это  функции основного радиомодема, ретранслятора и удаленного устройства, тем самым обеспечивая мультиплексирование и совместимость  данных через различные интерфейсы.

Вся линейка модемов РАЙПЕКС обладает не сложным интерфейсом программирования, который позволяет работать как локально, так и удаленно через интернет,  программа мониторинга поддерживает работоспособность больших сетей состоящих  из нескольких сотен радиомодемов.

Технические характеристики

Параметры радиотракта

Диапазоны рабочих частот	135-154, 154-174, 300-336, 403-445 и 432-470 МГц, а также в безлицензионном диапазоне 433 МГц.
Ширина канала	6,25 / 12,5 / 25 кГц
Стабильность частоты	+/- 1.5 ppm
Модуляция	16DEQAM, D8PSK, p/4-DQPSK, CPFSK
Скорость передачи данных в радиоканале	83 кбит/с в канале 25 кГц 42 кбит/с в канале 12,5 кГц 21 кбит/с в канале 6,25 кГц
Мощность передатчика	от 0,1 до 10Вт (до 2Вт для 42 кбит/с / 25 кГц)
Длительность цикла передачи	Продолжительный
Чувствительность  при BER 10-6	-99 dBm / 83 кбит/с / 25 кГц -114 dBm / 11 кбит/с / 25 кГц
Блокирование	> 84 dB

Поддерживаемые интерфейсы:

Ethernet	10/100 Base-T Auto MDI/MDIX	RJ45
COM 1	RS232	DSUB9
COM 2	RS232/RS485 программно	DSUB9
USB	USB 1. 1	Host A
Antenna	50 Ом	TNC

Условия эксплуатации:

Температура	-30 …+55 C  сертифицировано      -40 … +70 C  работоспособность
Влажность	5 … 95% без конденсации

Конструкция:

Корпус	Прочный алюминиевый литой корпус
Размеры	50 x 150 x 118 мм
Вес	1,1 кг

Параметры питания:

Питание	от 11 до 30 В (DC или PoE)
Потребление, режим Rx	5 ВА	360мА / 13,8В; 200мА/ 24В
Потребление, режим Tx	33 ВА при    5Вт	2,4А / 13. 8В; 1,3А / 24В
	42 ВА при        10Вт	3А / 13,8В; 1,6А/ 24В
Sleep mode	0.07 ВА	5мА / 13,8В; 3мА / 24В
Save mode	1,5 ВА	120мА / 13,8В; 70мА / 24В

Программное обеспечение

Режимы	Мост/роутер
Протоколы RS232	Modbus, IEC101, DNP3, UNI, Comli,
	DF1, Profibus и т. п.
Протоколы Ethernet	Modbus TCP/Modbus RTU конвертер, IEC104, Терминальный сервер
Мастер приложений	Да
Отчеты исключений	Да
Антиколлизионный протокол	Да

Диагностика и управление

Тест радиоканала	Да (пинг RSS, DQ)
Отображение параметров	Ucc, Temp, PWR, VSWR, RSS, DQ, TxLost, прием/передача пакетов по ETH, COM1, COM2
Статистика	Прием/передача пакетов через интерфейсы и в радиоканале (потери, повторы и т. п.)
Графики	Графическое отображение данных и статистики

Радиомодем для передачи данных по КВ радиоканалам

№ п/п	Наименование характеристики	Значение параметра
1	Режимы работы:
1.1	Пакетная передача в режиме G1B: скорость передачи, бит/с	100, 250, 500, 1200
1.2	Пакетная передача в режиме F1B: скорость передачи, бит/с	100, 250, 500
1. 3	Автономный режим: скорость передачи в режиме   G1B , бит/с скорость передачи в режиме  F1B, бит/с	100, 250, 500, 1200 100
2	Технические характеристики
2.1	Время готовности к работе после включения питания, мин	2
2.2	Вероятность ошибки на бит при отношении сигнал/шум 5,5 дБ на скорости 100 бит/с	≤0,01
2.3	Вероятность ошибки на бит при отношении сигнал/шум 8,5 дБ на скорости 250 бит/с	≤0,01
2. 4	Уровень входного сигнала от радиоприемного устройства по промежуточной частоте 128 кГц или  215 кГц на нагрузке 75 Ом, мВ	не менее 2
2.5	Уровень выходного сигнала на радиопередающее устройство по промежуточной частоте 128 кГц на нагрузке 75 Ом, мВ	180…220
2.6	Питание радимодема:	От сети постоянного тока 27 В, от однофазной сети переменного тока 220 В 50 Гц, от однофазной сети переменного тока 110 В 60 Гц
2.7	Габаритные размеры радиомодема  (высота х ширина х глубина), мм	88 х 332 х 222
2. 8	Вес радимодема без упаковки, кг	4,5
2.9	Диапазон рабочих температур,	+5…+40

Радиомодемы

Data | Равеон Технологии

Беспроводные модемы используются для передачи данных между двумя или более местами. УКВ-радиостанции для передачи данных и УВЧ-радиостанции для передачи данных Raveon способны передавать данные на расстояние до 100 миль, при этом типичное расстояние составляет 10-40 миль. Безлицензионные модемы Raveon в диапазоне 900 МГц могут работать почти на половину этого диапазона.

Данные, которые передает модем Raveon, могут быть телеметрическими сигналами от преобразователя, сигналами дистанционного управления, компьютерной связью, положением GPS или множеством других цифровых сообщений.

Доступны различные разъемы ввода / вывода, включая цифровые логические уровни USB, RS232, RS485, RS422 и GPIO. Корпус Tech Series имеет множество вариантов ввода-вывода для радиомодема данных.

Raveon разрабатывает свои радиомодемы для передачи данных с использованием современных интеллектуальных 32-битных микропроцессоров ARM, которые обеспечивают этим продуктам больше функций и возможностей, чем у большинства других радиомодемов. Радиомодемы данных VHF и UHF используются для связи M2M более 50 лет, и эта проверенная технология обеспечивает выдающуюся производительность, дальность связи и надежность.Они имеют сотни программируемых функций, поэтому по мере роста сложности вашей системы радиомодемы данных Raveon будут продолжать обеспечивать надежную связь.

Получите бесплатное предложение сегодня!

Множество функций, которые есть у всех радиомодемов Raveon Data

Long Range

(достигается за счет высокопроизводительной конструкции RF и базовой полосы)

• Продукция Raveon соответствует коммерческим, промышленным и военным стандартам.
• 10000X покрытие WiFI и 100X покрытие LTE.
• Компоненты потребительского уровня или эталонные конструкции никогда не используются в радиомодемах Raveon для передачи данных. Они уникальны.
• 100% проектных работ выполняется Raveon Technologies здесь, в США.
• Raveon спроектировал радиочастотные схемы так, чтобы они превосходно работали по радиочастотам и надежно работали при наличии мешающих сигналов и сильных соседних несущих.
• Наш модем DSP оптимизирован для восстановления данных в присутствии шума, что значительно увеличивает надежность в зонах периферийного приема.

Простота использования

(достигается за счет удобного интерфейса и очень мощных команд)

• Настраивается через интерфейс командной строки или с помощью бесплатного программного обеспечения RadioManager.
Светодиодные индикаторы состояния на передней панели
• позволяют пользователям быстро контролировать операции.
• CRC, идентификационные коды и пакетный протокол позволяют использовать его в режиме plug-and-play.
• Базовая настройка: Последовательные данные передаются в один модем. Такие же последовательные данные выходят из другого модема.
• Расширенная настройка: пользователи могут настраивать идентификаторы радио, функцию ретранслятора, синхронизацию последовательного порта, параметры ввода / вывода.
• Большие буферы позволяют не зависеть от скорости беспроводной передачи данных и скорости последовательного порта.
• Raveon с радостью предварительно настроит ваши радиомодемы для вашей конкретной системы.

Простота установки и обслуживания

(достигается за счет встроенной и удаленной диагностики)

• В радиостанции добавлено более 100 функций для удовлетворения потребностей многих клиентов. Многие из них включены, а любые другие можно включить.
• Маленький размер. Версия модуля OEM также доступна для использования в ваших продуктах.
• Встроенные соединения ввода-вывода USB, RS232, RS485 или RS422.
• Беспроводная диагностика, эхо-запросы и мониторинг системы.
• Может считывать мощность радиосигнала (RSSI) по воздуху для удаленной диагностики.
• Широкий диапазон входного рабочего напряжения постоянного тока.

Надежность

(Достигается за счет безупречного дизайна и качества производства)

• Частные каналы, использующие радиомодемы для передачи данных, представляют собой идеальные безопасные и надежные каналы передачи данных M2M для Интернета вещей.
• Одноплатная конструкция. Меньше разъемов и выше производительность.
• Консервативный коммерческий / промышленный дизайн.
• Пуленепробиваемая прошивка. Модем никогда не «зависнет», не зависнет или не перестанет работать.
• Никакие внутренние компоненты никогда не работают с предельными значениями.
• Эффективный экологичный дизайн. Низкое энергопотребление постоянного тока с использованием современных эффективных процессоров
• Низкое общее энергопотребление обеспечивает охлаждение агрегата.

Множество уникальных и надежных функций

(многие изобрел Raveon, и некоторые клиенты попросили Raveon добавить их)

• Простой в использовании командный режим для настройки, настройки и / или настройки параметров.
• Цифровые входы спящего режима и спящего режима рекомендуются для экономии энергопотребления.
• Настраиваемая скорость передачи данных на последовательных портах. 1200, 2,4k, 4,8k, 9,6k, 19,2k, 38,4k, 57,6k или 115200
• Опция режима декодера POCSAG для работы со скоростью 512, 1200 и 2400 бод
• 2-уровневая и 4-уровневая FM-модуляция и демодуляция в эфире от 500 бод до 19,2 Кбит / с на узкополосных каналах.
• Режим сквозного аудиосигнала
• Программируемые скорости передачи данных по воздуху для больших или высоких скоростей
Встроенное ПО внутреннего загрузчика
• , позволяющее при желании обновлять программное обеспечение до новых версий.
• Надежное хранение в EEPROM всех функций, параметров, частот каналов и всего остального.
ЦП
• имеет внешнее оборудование Watchdog для мониторинга производительности ЦП. Автоматическая перезагрузка при необходимости, поэтому вам никогда не придется перезапускать радио, чтобы оно заработало.
• Широкий вход постоянного напряжения. Большинство радиостанций могут иметь входы постоянного тока 10-28 В постоянного тока для правильной работы, и даже при 8-9 В они не выйдут из строя.
• Хороший внутренний фильтр блока питания, поэтому, если на входе постоянного тока есть помехи, радио будет продолжать работать нормально.
• Дополнительные радиаторы для работы до 100 и рабочего цикла. УМ эффективен и может работать в любом рабочем цикле.
• В командном режиме считайте любой параметр, и команда может быть отключена от всех основных параметров.
• Внутри находится «кнопка настройки». Если вы неправильно настроили последовательный порт и не можете с ним разговаривать, нажмите кнопку «Конфигурация», чтобы сбросить ВСЕ режимы по умолчанию, которые вам подходят.
• Все модемы имеют беспроводные (OTA) пакеты с CRC и десятками функций заголовка пакета для обеспечения надежной связи.
• Если пакет имеет радиочастотные искажения и неверные данные, то радиостанция не будет выводить неверные данные, поэтому ваша система не будет получать неверные данные.
• Режим потоковой передачи. Узкополосные радиомодемы для передачи данных могут очень быстро посылать пакеты или в «потоковом режиме» потоковые байты по воздуху.
• Автоматический ВЫХОД. Если пользователь забывает выйти из командного режима. Радио автоматически выйдет и отлично работает.
• Опция беспроводного обмена сообщениями (WMX). Этот протокол последовательного порта позволяет вашей системе иметь отличную связь с радио и радиокомандами.
• Опции GPS слежения. Все радиостанции имеют функции отслеживания TDMA и GNSS для очень быстрого и надежного отслеживания GPS.
• Режим ACK. Радио может быть приказано отправить сообщение ACK и повторно отправить данные, если ACK не вернулся.
• MIMIC режим. Возьмите цифровой вход, отправьте его на много миль, и выход модема будет имитировать его и отправлять статус обратно.
• Шифрование AES. Вы можете включить шифрование AES128 на всех своих модемах с помощью уникального кода безопасности. Тогда никакие другие модемы не смогут принимать или передавать на ваш.
• CD выход. Выходной контакт Carrier Detect (CD) может срабатывать при приеме или обнаружении RF.
• 6 каналов. Вы можете установить любую частоту и назначить ее номеру канала. Смена каналов вместо повторного набора частот упрощает управление.
• Отключить светодиоды. Вы можете отключить выходы светодиодов, чтобы сэкономить несколько мА и перестать мигать светодиоды, если ваша система не должна мигать. Военные часто используют не мигающие светодиоды.
• Когда входящие данные прекращаются, пакет отправляется.Количество миллисекунд для определения времени «Конец данных» в миллисекундах настраивается во всех модемах.
• Настройте мощность передачи так, как хотите. Все модемы имеют регулируемую мощность передачи, поэтому вы можете настроить их по своему усмотрению.
• Все радиостанции проходят проверку качества в Raveon перед отправкой вам. Большинство параметров и функций сохранены, и вы можете предварительно настроить Raveon, что захотите.
• All может быть установлен на очень МЕДЛЕННУЮ скорость передачи данных, поэтому, когда радиостанция работает в 8 раз медленнее, дальность действия увеличивается в 4-8 раз.Более 100 миль можно использовать на большинстве модемов Raveon Data Radio.
• Измеренная температура продукта. Внутренне это Temp. датчик, вы можете читать, и если температура ужасно высока, мощность TX будет отключена, так что это безопасно.
• Множество различных радиочастотных диапазонов. См. Информацию по радио для передачи данных для списка диапазонов, и если вам нужен индивидуальный радиочастотный диапазон, свяжитесь с отделом продаж Raveon. Мы делаем много нестандартных лент.
• Электронный серийный номер (ESN). Каждое радио имеет уникальный ESN, который может быть прочитан вашей системой.Мы также отслеживаем его перед отправкой вам.
• Блокировка занятого канала может быть настроена таким образом, чтобы модем не передавал данные, когда канал занят передачей другого модема.
• Безопасное программное обеспечение и неподражаемое. На всякий случай, никто не может добавлять мошенническое программное обеспечение к вашему радио, и никакое радио не может быть скопировано.
• 16-битный код адресации ID радио и 16-битная маска ID. Связь может быть настроена так, как вы хотите разговаривать индивидуально, один с сотнями, от группы к группе или от всех ко всем. Все что пожелаете.
• Повторитель с промежуточным хранением. Любое радио может быть переведено в режим ретранслятора SFR для повторения пакетов данных в удаленные районы. SFR может быть настроен на повторение определенных идентификационных кодов.
• Обработка MODBUS. Во многих радиостанциях может быть включен протокол MODBUS для чтения и управления своими выводами ввода-вывода общего назначения (GPIO) с помощью команд MODBUS.
• Все радиостанции могут отправлять и получать необработанные данные. Отправляются 8-битные байты, и это могут быть необработанные данные, а не только текстовые сообщения.
• RS-232 — популярный интерфейс, но у нас есть интерфейсы RS-485, RS-422 и USB, доступные для всех радиомодемов данных, поставляемых Raveon.
• Все доступны в прочном алюминиевом корпусе. Если вам нужна версия модуля OEM, они также доступны с одним или всеми из них, описанными выше.

Данные и голос

Традиционные радиостанции двусторонней связи являются аналоговыми и были разработаны для голосовой связи. Ранние радиомодемы для передачи данных были голосовыми радиоприемниками, интегрированными с телефонным модемом для создания цифровой радиосвязи. Они были очень медленными и дорогими, и некоторые радиомодемы для передачи данных сегодня говорят, что они являются радиомодемами для передачи данных, но все еще построены с использованием этого старого аналогового подхода.

Радиомодемы данных

Raveon изначально разработаны как радиомодемы данных. В них есть приемопередатчик UHF или VHF, который оптимизирован для передачи данных. Они содержат модемный процессор на основе DSP, который кодирует и декодирует данные с использованием методов высокоскоростной модуляции, и интеллектуальный микроконтроллер, который дает продукту богатый набор функций.

Так что же делает радио «модемом для передачи данных»? Есть несколько очень важных функций, на которые стоит обратить внимание:

1. Высокая скорость .Высокоскоростные синтезаторы RF. Высокая скорость передачи данных. Высокоскоростные последовательные порты.
2. Цифровая обработка. Цифровая обработка сигнала позволяет продукту сохранять и пересылать повторения; исправление ошибок, автоматический ввод данных, буферизация сообщений, проверка кодов CRC и идентификация радиомодулей.
3. Гибкие идентификаторы радио . Радиомодули передачи данных должны работать вместе с десятками, если не сотнями других радиостанций. 16-битные идентификаторы, групповые коды, таблицы маршрутизации ретранслятора и маски адресов позволяют пользователю создавать сложные радиосети.

Краткий ответ. № . В США FCC не разрешает передачу данных с использованием голосового радио. Единственным исключением из этого правила является подключение внешнего модема к микрофонному входу голосового радио. Это может быть разрешено, но вскоре вы обнаружите, что производительность системы при использовании такого подхода будет ужасной.

А можно ко входу AUX подключить модем или радиомодуль? No. Некоторые голосовые и недорогие радиостанции предоставляют входы и выходы, которые можно было бы подключить к внешнему модему и создать разумную комбинацию радиосвязи для передачи данных.Но это нарушит сертификацию продукта FCC. Радиомодем сертифицирован FCC, IC или CE как целостная система. Нет никаких условий для изменения какой-либо части или использования внешнего модема на входе AUX. Штрафы за нарушение правил FCC могут быть серьезными, а ответственность за установку полной радиосистемы передачи данных, основанной на несанкционированных конфигурациях радиосвязи, может быть значительной.

Не пытайтесь найти короткие пути. В конечном итоге они обойдутся вам дороже.Радиомодемы для передачи данных Raveon — самые экономичные радиостанции для передачи данных на рынке. Наши комплексные интегрированные решения обойдутся вам дешевле и будут работать лучше, чем попытки соединить радиосистему с использованием радиомодуля марки X и модема марки Y.

Узнайте больше о UHF Data Radios от Raveon.

Промышленный модем

, беспроводной модем, радиомодемы, лицензированный узкополосный спектр, сбор данных, системы теледизайна

РАДИОМОДЕМЫ

Беспроводная связь произвела революцию в области промышленной связи, и радиомодемы находятся в авангарде революции.

Промышленные радиомодемы кодируют, передают и декодируют данные. Они используют радиоволны для передачи данных. И эта среда передачи дает пользователю много преимуществ по сравнению с проводной передачей данных.

Как работают промышленные радиомодемы?

Радиомодели работают аналогично вашей радиостанции. Связь делится на три этапа:

• Кодирование данных: передающий радиомодем берет данные из исходной системы и кодирует их
• Передача данных: после кодирования передающий радиомодем передает закодированные данные в виде радиоволн с определенной заранее заданной частотой (так же, как наша радиостанция транслирует программу)
• Прием данных: принимающий радиомодем принимает радиоволны, передаваемые на заранее определенной частоте (например, наш радиоинструмент), декодирует данные в исходный формат и передает их на подключенное устройство.

Большинство радиомодемов имеют порты RS232, RS485 или RS422 для связи с устройствами, к которым они подключены.

Каковы области применения радиомодема?

Безлимит!

Применение радиомодемов ограничено только фантазией. Сегодня радиомодемы используются в приложениях видеонаблюдения для горнодобывающей промышленности и от нефтегазовых платформ до спорта. Вот несколько примеров, которые помогут вам наглядно представить, как наилучшим образом использовать технологию радиомодемов:

• Видеонаблюдение: Проводное подключение видеокамер, используемых для систем наблюдения в большой, обширной географической области, имеет ограничения.Это дорого и сложно обслуживать. Радиомодемы преодолевают это ограничение. Они передают информацию видеонаблюдения в виде радиоволн на центральный блок наблюдения, где другой радиомодем принимает ее и декодирует. Это экономит огромные затраты на проводку и техническое обслуживание.
• Горнодобывающая промышленность: Горнодобывающая промышленность, возможно, является крупнейшей отраслью промышленности, использующей промышленную радиомодемную связь. Радиомодемы находят множество применений в горнодобывающей промышленности, например, для передачи данных между движущимися установками в централизованный центр обработки данных, автоматизированной обработки руды и обработки воды.
• Нефтяные платформы: Проводная передача данных между морскими нефтяными платформами и наземными блоками управления может быть очень дорогостоящей и сложной в обслуживании. Радиомодемы широко используются в системах сбора данных о нефти.
• Спорт: Спорт также не отстает в использовании радиомодемной техники. В видах спорта на открытом воздухе на длинные дистанции, таких как марафоны, велогонки и автопробеги, используются радиомодемы для отслеживания участников в каждом важном месте.

Выбор правильного радиомодема

Хотя радиомодемы открывают большие перспективы для промышленного мира, они также имеют технические ограничения. К важным факторам, влияющим на производительность радиомодемов, относятся:

• Мощность передатчика: Расстояние, на котором принимающий радиомодем может принимать радиоволны без потери данных
• Чувствительность приемника: Насколько чувствителен принимающий модем к улавливанию самых слабых радиосигналов?
• Срок службы батареи: В течение какого времени радиомодель может работать без замены или подзарядки батарей?
• Местность: Может ли выбранный радиомодем работать на неровной местности или для приема радиосигналов требуется прямая видимость?
• Высота антенны: Высота антенны может быть проблемой, когда радиомодемы используются в ограниченном пространстве или когда их переносит движущийся человек.
• Потери в кабеле фидера антенны: сколько мощности теряется при передаче или приеме данных от или к антенне по кабелю?

Выбор правильного радиомодема для вашего приложения очень важен. Консультации специалиста в этой области (http://www.teledesignsystems.com) могут сэкономить вам много времени, денег и сэкономить на будущем обслуживании.

| Главная | Продукты | Загрузки |
| Наша компания | Контактная информация | Что нового |

---

Авторские права 1998-2002 Teledesign Systems Inc.Все права защищены.

Обзор радиомодема

Беспроводная технология, предлагаемая радиомодемами, обеспечивает эффективную пропускную способность данных (2,4–19,2 кбит / с) с использованием независимого от оператора режима передачи на расстояния до 100 км при условии сохранения прямой видимости. Для удаленных сайтов это может быть единственной альтернативой для обеспечения регулярной загрузки данных. Радиомодемы требуют внешней антенны для передачи и, следовательно, требуется взаимная видимость между приемником и сайтами загрузки.Для действительно удаленных объектов следует рассмотреть вопрос об использовании антенн высокой мощности, узлов радиовторителей или использования линейных усилителей для увеличения дальности действия и пропускной способности данных. Спросите у местных органов лицензирования связи относительно использования мощной радиосвязи. Другим вариантом улучшенной связи является выбор направленной (Yagi) антенны вместо всенаправленной, особенно если требуется только одна ветвь между точкой доступа и конечной точкой.

Первоначальные вложения в радиомодем относительно высоки (в 2-3 раза дороже телефонного модема), но стоимость несколько компенсируется тем фактом, что после установки пользователь не несет дополнительных сборов за каждое соединение.Смешанный режим связи также может быть жизнеспособной альтернативой, когда удаленная радиосвязь подключена к удаленной телефонной линии. Модемы делятся на типы по модуляции и частотному диапазону.

Типы модуляции

Диапазоны частот (модемы работают без лицензии в следующих диапазонах ISM)

Для взаимодействия с GPS-приемниками модемы должны быть совместимы с RS-232.

Предлагаемые минимальные требования

• Дальность до 60 км (прямая видимость)

• Низкое энергопотребление (2-5 Вт)

• Легкий вес (0.5-1,0 кг)

• Высокая эффективная пропускная способность данных (2,4-19,2 кбит / с)

• Экологически стойкий (температура, влажность, ударопрочность)

• Совместимость с RS-232

Информация о радиомодемах, используемых UNAVCO

Intuicom (все модели)

Freewave (все модели)

Руководство по выбору радиомодемов

| Инженерное дело360

Радиомодемы кодируют, передают, принимают и декодируют последовательные данные с помощью радиоволн.Они подключаются к последовательным портам на таких устройствах, как видеокамеры и системы сбора данных, а также отправляют сигналы и принимают сигналы от других радиомодемов. Хотя этим модемам не требуются провода, их использование может быть ограничено из-за неровностей местности, несоответствующей высоты антенны и потерь в антенном фидере. В этих ситуациях может потребоваться ретранслятор радиомодема.

Радиомодемы передают последовательные данные в виде радиоволн на определенной частоте в соответствии с определенной радиотехникой. Эти цифровые данные кодируются перед передачей, а затем декодируются перед приемом.После декодирования последовательные данные передаются на подключенное устройство.

Полосы частот и радиотехника

При выборе радиомодемов покупателям необходимо указать полосу частот.

• 900 МГц и 2,4 ГГц — это нелицензированные промышленные, научные и медицинские (ISM) диапазоны, которые не требуют регистрации FCC. Для обоих максимальная мощность передачи составляет 1 Вт.
• 5 ГГц является частью нелицензированной национальной информационной инфраструктуры (UNII).
• 23 ГГц для микроволновых радиосистем.
Также доступны радиомодемы
• UHF и VHF .

Чтобы уменьшить влияние локальных частотных помех и шума, в этих модемах используется один из двух методов расширения спектра. Оба метода используют большую полосу пропускания, чем требуется системе.

Прямая последовательность расширяет сигнал в большей полосе, мультиплексируя его с кодом или сигнатурой, быстро повторяющимся шаблоном.В приемном радиомодеме исходный сигнал восстанавливается путем приема всего расширенного канала и его демодуляции тем же кодом. Модемы с прямой последовательностью обычно требуют более быстрых схем и процессора цифровых сигналов (DSP).

Скачкообразная перестройка частоты последовательно перемещает сигнал через набор узких каналов. Полоса частот передачи разделена на определенное количество каналов. Следуя заранее заданному шаблону циклического переключения, система периодически переходит на новый канал.Скачкообразная перестройка частоты позволяет избежать помех и шума, никогда не оставаясь в канале в течение длительного периода времени.

Скачкообразная перестройка частоты

Режимы работы

Есть три режима работы радиомодемов.

• Устройства точка-точка могут передавать одновременно только на один радиомодем.
• Устройства многоточечной связи могут передавать данные на несколько радиомодемов одновременно.
• Режим повторителя Устройства предназначены для приема радиосигнала и последующей его ретрансляции на более высокий уровень и / или мощность.

При выборе радиомодемов покупатели также должны учитывать понижающие и улучшающие характеристики диапазона, расширенные сетевые возможности и безопасность, недорогие и экономичные варианты, использование частот, а также сертификаты и разрешения.

Ресурсы

Teledyne Systems — Радиомодемы

Радиомодем — физический уровень

Выбор радиомодема

Кредит изображения:

RF Industries Inc. | B&B Electronics | HP / Жан Турриль

MR400 — Радиомодем

904 MR070 9066 9066 9066 MR3003 9066 9066 MR400

Параметры радиосвязи
Типы 1)	Полудуплекс	Полнодуплексный		MR070 *	69 — 85 МГц
	MR160	MR160	135-175 МГц
	MR300	MR3003
MR400 *	350 — 470 МГц
Диапазон настройки	3.2 МГц
Разнос каналов 3)	12,5 / 25/200 кГн
Стабильность частоты	+/- 1,0 ppm
Модуляция	4CPFSK / 12,5 и 25 кГц ; 2CPFSK / 200 кГц
Скорость передачи данных	10,84 кбит / с / 12,5 кГц 21,68 кбит / с / 25 кГц 132,0 кбит / с / 200 кГц
Выходная мощность несущей 1) 3)	0.1 Вт — 5 Вт; 0,1 Вт — 25 Вт
Чувствительность для BER 10e-6	-110 дБм / 10,84 кбит / с / 12,5 кГц -105 дБм / 21,68 кбит / с / 25 кГц -100 дБм / 132,0 кбит / с / 200 кГц
Электрооборудование
Первичное питание	13,8 В (10,8 — 15,6 В)
Rx 2)	380 мА (Eth +40 мА, I / O +50 мА, GPS +15 мА)
Tx 2)	1.6 А / 1 Вт; 2,0 А / 5 Вт; 5,5 A / 25 Вт
Спящий режим	2,5 мА
Интерфейсы
5 слотов	Ethernet 2x RS232, 1x RS232, 1x RS232i, 1x RS422 / GPS -BUS, I / O — 2 × DI, 2 × DO, 2 × AI, 2 × AO,
Условия окружающей среды
Температура	от -30 ° C до 70 ° C (-22 ° F до + 158 ° F)
Влажность	от 5% до 95% без конденсации
Механический
Корпус	Прочный литой под давлением алюминий
Размеры 908 x
Размеры 108 D x 63 H мм (8.19 x 4,25 x 2,48 дюйма)
Вес	1,2 кг (2,65 фунта)
SW
Пользовательские протоколы на COM	Более 70 протоколов — Modbus, IEC101, DNP3, Comli, DF1, Profibus
Пользовательские протоколы в сети Ethernet	Modbus TCP, IEC104…
Приложения с несколькими ведущими	Да
Отчет по исключениям	Да
Да
Коллизия 9046 Отказ от конфликтов 9046
Повторители	С промежуточным магазином; Каждая единица; Неограниченный номер
Диагностика и управление
Тестирование радиоканала	RSS, DQ, однородность
Статистика	Пакеты Rx / Tx на пользовательских интерфейсах, а также для данных пользователя и протокола радиосвязи (повторы и т. Д. .) на радиоканале
Управление сетью	Программное обеспечение RANEC
Сертификаты
Параметры радио	CE, FCC часть 90, RSS119
3 010 905 EC Правила использования в автомобильной среде
Вибрация	EN 61373

Радиомодем

Радиомодемы AutoLog® 138–950 МГц

Радиомодемы AutoLog WSN серии были разработаны с учетом высоких требований.Он предлагает очень экономичные радиомодемы для автономных приложений или для интеграции в OEM-продукты.

ПРЕИМУЩЕСТВА: Радиомодем с высокими техническими характеристиками, низкая стоимость, прочная конструкция, используется Saudi Aramco, широкий ассортимент продукции для различных диапазонов мощности и частот, простота использования, возможность маршрутизации и сетевого идентификатора и т. Д.

Серия высокотехнологичных, прочных и недорогих радиомодемов для частот 138–950 МГц

Конструкция оптимизирована для обеспечения надежности и низкого потребления тока, что делает WSN пригодным для работы на удаленных объектах без сетевого питания.
Приложения включают в себя безопасность, управление и контроль, регистрацию данных, SCADA, телеметрию, удаленную коммутацию или любые аналогичные приложения, где необходимо передавать последовательные данные, а кабель не является самым практичным решением.
WSN доступен с двумя разными мощностями передачи. Версия с низким энергопотреблением соответствует не требующей лицензии спецификации ETS300-220, а версия с более высокой мощностью 5 Вт соответствует более жестким требованиям ETS300-113 и спецификациям США и Канады.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ALWSN_Радио-модемы

AutoLog серии радиомодемов WSN (WSN170, WSN450, WSN470, WSN869, WSN870):

Диапазон частот	в зависимости от модели: WSN170: 138 — 175 МГц WSN450 / 470: 406 — 512 МГц WSN869: 869-870 МГц WSN870: 820 — 950 МГц
Требования к питанию Ожидание Прием Передача	12 В постоянного тока (10-15.5DC) <75 мкА <70 мА от 300 мА до 2,1 А в зависимости от мощности передачи
Количество каналов	80 программируемых пользователем каналов
Мин. программируемый шаг канала	6,25 или 5 кГц
Расстояние между каналами	12.5 кГц, 20 кГц или 25 кГц
Стабильность частоты	2 частей на миллион (от -30 до +60 ° C)
Строительство	Фрезерованный алюминиевый корпус
Размер (Ш x В x Г)	75 мм x 130 мм x 30 мм
Крепление	Винты к плоской поверхности
Масса	250 г
Разъемы	Питание постоянного тока 2-канальный тип Klippon RS232 I / O 9-канальный тип D RF BNC (50 Ом)
Светодиодные индикаторы	TX, ЗАНЯТО, TXD, RXD, СИСТЕМА
Допуски	Европейский: ETS 300-220, ETS 300-113, ETS 300-489 Австралийский: AS4268.2-1995 США: FCC, часть 90/15 Канадский: DOC

Приемник:

Чувствительность	-120 дБм для 12 дБ SINAD de-emph -117 дБм для 12 дБ SINAD flat
Полоса пропускания	VHF 5 МГц без повторной настройки UHF 12 МГц без повторной настройки 870 20 МГц без перенастройки
Ложный ответ	WSN450 / 869:> 65 дБ WSN170 / 470/870:> 70 дБ
Блокировка	WSN450 / 869> 85 дБмкВ WSN170 / 470/870> 90 дБмкВ
Интермодуляция	WSN450 / 869> 60 дБ WSN170 / 470/870> 65 дБ
Соседний канал	> 65 дБ при 12.5 кГц
IF Частоты	45 МГц и 455 кГц
Побочные излучения	WSN450 / 869 WSN170 / 470/870
Время отклика без звука	<2 мс

Передатчик:

Выходная мощность ВЧ	WSN450 / 869 10 мВт — 750 мВт WSN170 / 470/870 50 мВт — 5 Вт
Пропускная способность:	VHF 10MHz без повторной настройки UHF 12MHz без повторной настройки 870 30 МГц без перенастройки
Внутренняя модуляция:	FFSK, 2 уровня FSK, 4 уровня FSK и GMSK через внутренний модем.
Макс. Отклонение:	± 7,5 кГц макс
Настр. Мощность канала:	> 65 дБ при 12,5 кГц
Переходная характеристика	Согласно ETS300-113
Паразитные излучения	<250 нВт и 4 нВт в указанных диапазонах
Время нарастания:	<9 мс

Внутренний модем:

Скорость передачи радио:	150 — 9600 бит / с по воздуху
Пропускная способность RF:	12. -3 при –112 дБм (FEC выкл.)
FEC:	Программируемая опция на 9600 бит / с

Последовательные данные:

Последовательный интерфейс:	RS232
Формат	Асинхронный (или Синхронный с пользовательским программным обеспечением).Программируемый; Нечетный, четный или без четности, 1/2 стоповых бит, 7/8 бит данных
Скорость интерфейса:	Программируемая от 150 до 38400 бит / с

Последовательная работа

WSN не требует знания данных, которые он передает; данные можно просто отправлять и получать с минимальной задержкой. Управление передачей может использовать либо управляющие сигналы RTS, либо быть настроенным на автоматическое инициирование передачи при получении последовательных данных.В любом случае радиостанция обеспечивает выход CTS, который можно дополнительно использовать для управления потоком. WSN включает в себя внутренний буфер, чтобы справиться с ситуациями, когда скорость передачи данных интерфейса отличается от скорости передачи данных.

Внутренний программный модем

WSN имеет внутренний «программный модем», который обеспечивает беспрецедентную производительность и гибкость в широком диапазоне скоростей и форматов и позволяет обрабатывать будущие форматы путем обновления программного обеспечения.
В канале 12,5 кГц эфирную передачу от устройства можно запрограммировать пользователем для диапазона скоростей. Если максимальная скорость не требуется, устройство можно настроить на более низкую скорость, чтобы получить улучшенный порог приемника.
Для скорости 150, 300, 600, 1200 и 2400 бод используется FSK / FFSK с поддержкой Bell202 и V.23. При 4800 бит / с используется модуляция GMSK, а при 9600 бит / с — 4-уровневая модуляция FSK.

Выбор канала

WSN можно запрограммировать для симплексной или полудуплексной работы с максимум 80 дискретными каналами.В качестве альтернативы могут быть загружены полные распределения полос, такие как полосы UK MPT1329 и MPT1411.
После программирования каналы можно выбирать с помощью поворотных переключателей на передней панели.

ВЧ мощность

Мощность передачи может быть точно установлена ​​с помощью локально подключенного ПК с прилагаемым программным обеспечением. Доступны два диапазона мощности передачи. Для моделей WSN450 и WSN869 с низким энергопотреблением можно установить значение от 10 до 750 мВт, а для версий WSN170, WSN470 и WSN870 с более высокой мощностью — от 50 до 5 Вт.

Возможность программирования

Параметры WSN могут быть настроены через локальный последовательный порт с использованием программного обеспечения на базе DOS или Windows 95/98/2000 / XP / Vista. Индивидуальные конфигурации можно сохранить на диске для будущего использования или распечатать.

Светодиоды состояния

WSN имеет 5 светодиодов, позволяющих оператору быстро увидеть состояние радиостанции и ее интерфейсов. Системный светодиодный индикатор обеспечивает оператору быструю визуальную проверку работоспособности, и если программное обеспечение обнаруживает ошибку, на светодиодном индикаторе мигает код, указывающий на ошибку.

Устранение хвоста шумоподавителя

Для старых или нетолерантных протоколов, где наличие хвоста шумоподавления (шумоподавления) может вызвать проблемы в конце сообщения, можно включить простую опцию пакетирования с помощью программного обеспечения конфигурации

Прямое исправление ошибок

Прямое исправление ошибок — это программируемая опция на скорости 9600 бит / с, но, как и для всех FEC, связанные накладные расходы уменьшат эффективную скорость передачи данных, когда они выбраны.Коррекция ошибок обеспечивает незначительное улучшение производительности ниже 9600 бит / с, поэтому на этих более низких скоростях эта опция навсегда отключается.

«RSSI» Индикация мощности принимаемого сигнала

Сигнал RSSI точно измеряется внутренним аналого-цифровым преобразователем и сравнивается с индивидуально откалиброванным графиком RSSI в процессоре. Затем мощность сигнала может быть точно считана в технических единицах с ПК, подключенного к последовательному порту.

Режим энергосбережения

WSN имеет как внутренний, так и внешний режимы энергосбережения.

Внутренний режим энергосбережения
Микропроцессор управляет функцией включения / выключения приемника, и по прошествии заранее запрограммированного времени MPU включит приемник для поиска несущей. Если несущая не обнаружена, трансивер возвращается в спящий режим. Если в течение времени, когда трансивер находится в активном состоянии, принимается сигнал несущей, устройство не спит. После того, как несущая отключится, приемник будет бодрствовать, пока не истечет запрограммированное время возобновления.По истечении времени возобновления трансивер вернется в спящий режим. Время энергосбережения, пробуждения и возобновления работы программируется пользователем.

Внешний режим энергосбережения
Во внешнем режиме функция ВКЛ / ВЫКЛ модема управляется хостом через линию DTR.

Таймер тайм-аута передачи

Передатчик в WSN имеет таймер тайм-аута, который позволяет установить максимальное время непрерывной передачи, чтобы предотвратить блокировку канала из-за неисправности.Таймер работает во всех режимах и может быть запрограммирован с шагом в одну секунду от 0 до 255 секунд. Если запрограммировано и время превышено, передача прекратится до тех пор, пока действие, которое обычно вызывает передачу, не будет устранено, а затем повторно применено.

Программное обеспечение для ПК

Специальное программное обеспечение для ПК, работающее под DOS или Windows 95/98/2000 / XP / Vista, позволяет конфигурировать радиомодули. Это программное обеспечение обеспечивает непревзойденную универсальность в сочетании с простотой использования для оператора.

Информация для заказа

Спросите больше!

Для получения дополнительной информации, пожалуйста, позвоните или отправьте письмо по электронной почте!

Радиомодем

RFD900 — документация коптера

Радиомодем RFD900 — это высокомощный радиомодем диапазона ISM 900 МГц. разработан для последовательной связи на большие расстояния. Сообщалось о дальностях от 15 км и намного выше.

Предупреждение

Многие распространенные полетные контроллеры имеют ограничения по току порта телеметрии, которые не позволяют напрямую запитывать радиостанции RFD900 на их полной мощности передачи.Вы должны запитать мощные радиостанции извне или ограничить их максимальную мощность передачи до приемлемого уровня. Все обычно используемые полетные контроллеры должны быть в состоянии обрабатывать мощность передачи 20 дБм. Подробные технические характеристики питания каждого порта телеметрии см. В руководстве к конкретному полетному контроллеру. Чтобы установить мощность передачи (TX), см. Настройка радио телеметрии с помощью Планировщика миссий.

Обзор

Аппаратное обеспечение с закрытым исходным кодом, но программное обеспечение открыто и основано на том же программное обеспечение, которое работает на SiK Radio это означает, что конфигурация и настройка очень похожи, и эти радиостанции может даже работать в паре с радио SiK 900 МГц (т.е.е. вы можете использовать один RFD900 на земле и радиостанция SiK в самолете).

Доступные частоты:

• 868 МГц ISM для зоны ЕС
• 900 МГц ISM для зоны США

Пользователи могут приобрести радиомодем, антенны и кабели отдельно или подготовив комплект телеметрии (как показано ниже).

Радиоприемник и антенны доступны как отдельные блоки:

Комплекты готовые

JDrones

Готовый комплект включает антенны, соединительные кабели для Pixhawk и APM. 2.x автопилоты, USB-кабель для наземного блока. Адаптер FTDI, питание фильтрация, переходные платы и прочный защитный кожух

Bask Aerospace

Bask Aerospace предлагает линейку продуктов AeroLink, предназначенных для работы со всеми модемами RFDesign. Они предлагают два разных варианта, которые отвечают потребностям наземных и контролируемых радиостанций.

Плата адаптера AeroLink RFD позволяет легко запитать модем RFD от отдельного 5V BEC, как рекомендовано выше.

Основные характеристики

• Большая дальность> 40 км в зависимости от антенн и настройки GCS
• 2 ВЧ разъема RP-SMA, переключение разнесения.
• Мощность передачи 1 Вт (+30 дБм).
• Передающий фильтр нижних частот.
• > 20 дБ Усилитель с низким уровнем шума.
• RX SAW фильтр.
• Пассивный передний полосовой фильтр.
• Прошивка / инструменты с открытым исходным кодом, возможность обновления на месте, простая настройка.
• Маленький, легкий.
• Совместим с радиомодулями 3DR / Hope-RF.
• Использование без лицензии в Австралии, Канаде, США, Новой Зеландии.

Светодиоды состояния

Радиостанции имеют 2 светодиода состояния, красный и зеленый.Смысл различные состояния светодиода:

• Мигает зеленый светодиод — поиск другого радиомодуля
• Зеленый светодиод горит постоянно — установлена ​​связь с другим радиомодулем
• Красный светодиод мигает — передача данных
• Красный светодиод горит постоянно — в режиме обновления прошивки

Интерфейсы

• RF: 2 разъема RP-SMA
• Последовательный: логический уровень RS232 (+ 3,3 В номинал, допустимо + 5 В)
• Мощность: +5 В, макс. Пик ~ 800 мА (при максимальной мощности передачи)
• GPIO: 6 ввода-вывода общего назначения (цифровой, АЦП, ШИМ).
• Подключите следующим образом:

Настройка с помощью Планировщика миссий

Многим пользователям не нужно настраивать свои радиомодули! Один случай, когда ты это может произойти, когда вы используете свой автомобиль с другими людьми — в этом случае вы нужно будет указать разные радиоканалы (Net ID).

Mission Planner поддерживает настройку радиостанций с помощью простого графического интерфейса. интерфейс. Для получения дополнительной информации см. Настройка радио телеметрии с помощью Планировщика миссий.

Поддержка разных стран / регионов

Очень важно настроить радиомодули в соответствии с вашими региональные / национальные правила для частоты, скачкообразных каналов и мощности уровни.Для получения информации о диапазонах частот и настройках радио / региона, см.

Регламент радиосвязи телеметрии.

.
