Радиостанции кв диапазона. КВ-радиостанции: обзор современных моделей и их применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что представляют собой современные КВ-радиостанции. Какие модели наиболее популярны. Для чего используются КВ-радиостанции в наши дни. Каковы преимущества и недостатки КВ-связи.

Содержание

Что такое КВ-радиостанции и как они работают

КВ-радиостанции — это устройства для передачи и приема радиосигналов в коротковолновом диапазоне частот от 3 до 30 МГц. Принцип их работы основан на использовании ионосферы для отражения радиоволн, что позволяет осуществлять дальнюю связь.

Основные компоненты КВ-радиостанции включают:

Передатчик для генерации радиосигнала
Приемник для обработки входящих сигналов
Антенну для излучения и приема радиоволн
Блок питания
Органы управления и индикации

КВ-связь обеспечивает передачу информации на большие расстояния при относительно небольшой мощности передатчика. Это достигается за счет многократных отражений радиоволн от ионосферы и поверхности Земли.

Области применения КВ-радиостанций в современном мире

Несмотря на развитие других средств связи, КВ-радиостанции продолжают активно использоваться во многих сферах:

Любительская радиосвязь — для общения радиолюбителей по всему миру
Морская и авиационная связь — как резервный канал связи
Военная связь — для обеспечения устойчивой дальней связи
Дипломатическая связь — для защищенного обмена информацией
Международное радиовещание — для трансляции программ на большие расстояния
Связь в чрезвычайных ситуациях — когда другие виды связи недоступны

Преимущества и недостатки КВ-радиосвязи

КВ-радиосвязь имеет ряд уникальных особенностей, определяющих ее преимущества и недостатки:

Преимущества:

Возможность дальней связи без ретрансляторов
Независимость от наземной инфраструктуры
Относительно низкая стоимость оборудования

Простота развертывания систем связи
Высокая живучесть в чрезвычайных ситуациях

Недостатки:

Зависимость качества связи от состояния ионосферы
Подверженность атмосферным помехам
Относительно низкая скорость передачи данных
Необходимость больших антенн для эффективной работы
Сложность обеспечения конфиденциальности передач

Технологии, расширяющие возможности КВ-радиосвязи

Современные технологии позволяют существенно улучшить характеристики КВ-радиосвязи:

Цифровые виды модуляции (PSK, FT8, RTTY) повышают помехоустойчивость
Системы автоматической подстройки частоты компенсируют нестабильность ионосферы
Адаптивные антенные решетки улучшают качество приема сигналов
Программно-определяемое радио (SDR) расширяет функциональность оборудования
Методы цифровой обработки сигналов повышают чувствительность приемников

Эти инновации позволяют КВ-радиосвязи оставаться востребованной даже в эпоху развития спутниковых и сотовых систем связи.

Выбор КВ-радиостанции: на что обратить внимание

При выборе КВ-радиостанции следует учитывать несколько ключевых факторов:

Диапазон частот — должен соответствовать планируемым задачам
Выходная мощность — влияет на дальность связи
Чувствительность и селективность приемника
Наличие автоматического антенного тюнера
Поддерживаемые виды модуляции
Удобство интерфейса и органов управления
Возможности подключения к компьютеру и другим устройствам
Надежность и ремонтопригодность

Важно также учитывать свой уровень опыта и бюджет. Для начинающих радиолюбителей подойдут недорогие модели начального уровня, а профессионалам стоит обратить внимание на более продвинутые устройства.

Перспективы развития КВ-радиосвязи

Несмотря на конкуренцию со стороны других технологий, КВ-радиосвязь продолжает развиваться. Основные направления ее совершенствования включают:

Повышение спектральной эффективности за счет новых методов модуляции
Улучшение энергоэффективности передатчиков
Развитие адаптивных систем для оптимизации параметров связи
Интеграция с другими видами связи в единые комплексы
Автоматизация процессов настройки и эксплуатации оборудования

Эти инновации позволят КВ-радиосвязи оставаться важным элементом глобальной системы коммуникаций, особенно в сферах, требующих высокой надежности и независимости от наземной инфраструктуры.

Расписание мирового коротковолнового радиовещания | Организация Объединённых Наций по вопросам образования, науки и культуры

Благодаря международным компаниям коротковолнового вещания по всему миру у нас есть доступ ко множеству информационных, музыкальных и развлекательных передач на более чем 150 языках.

Ассоциация по координации коротковолновых частот (HFCC) разработала базу данных с расписанием КВ радиостанций. Всего несколько щелчков мышкой – и вы узнаете, какие международные станции вещают в вашем регионе.

Посетите страницу HFCC и лично воспользуйтесь базой данных!

Зачем понадобилась база данных?

Вследствие многих факторов, включая сезонные и другого рода изменения в распространении коротких волн, расписание коротковолновых радиостанций может довольно часто меняться. Именно поэтому ассоциация «HFCC — International Broadcast Delivery» создала эту базу данных, которая считается одним из самых современных общедоступных расписаний коротковолновых радиостанций в мире.

В базе данных представлено около 85% всех радиостанций мира, вещающих в коротковолновом диапазоне. Остальные 15% составляют мелкие радиостанции в Африке и Латинской Америке, а также радиостанции в тропических зонах, транслирующие для местных слушателей и не заинтересованные в международной координации.

Хотя большинство станций принадлежит и управляется правительствами и службами общественного вещания, в базе данных также представлены частные и коммерческие станции.

Знаете ли вы…? Международные конференции по вопросам частот

Во избежание взаимных помех в коротковолновой трансляции и для сокращения числа подобных случаев ежегодно проводятся две международные конференции. Они проходят в соответствии с регламентом международной радиосвязи перед началом сезонного вещания, обусловленного переходами на зимнее и летнее время. Таким образом, существуют два международных сезонных расписания, которые соответствуют периодам летнего и зимнего времени в северном полушарии.

Подобные мероприятия, с непосредственным участием заинтересованных сторон, позволяют исключить тысячи случаев наложения радиосигналов, обнаруженных в расписании передач. К сожалению, некоторые участки коротковолнового спектра настолько перегружены, что полностью решить проблему помех невозможно. Именно поэтому процесс координации продолжается и в перерывах между конференциями. HFCC создала в Интернете автоматическую систему для обнаружения и идентификации наложения сигнала, доступную всем сотрудникам-координаторам. Результаты изменений в расписании и появление новых частот становятся известными и публикуются немедленно, в режиме реального времени,

Коротковолновое радиовещание – Проблемы и возможности

Если бы коротковолновое радио открыли сегодня, а не восемьдесят лет назад, его бы приветствовали как удивительную новую технологию с огромным потенциалом для современного человечества.

Джон Туса,
бывший директор Всемирной службы Би-би-си

Существование многих платформ средств массовой информации открывает для коротковолнового (КВ) радио новые возможности и одновременно порождает новые проблемы. Несмотря на то, что в последнее время многие службы КВ вещания были значительно сокращены или вовсе прекратили своё существование, это выдающееся средство массовой информации продолжает оставаться критически важным для широкой аудитории, которая интересуется программами, затрагивающими региональные и международные события под разными углами зрения мирового сообщества.

Коротковолновое радиовещание – инструмент прошлого?

Коротковолновый передатчик может достигать как местной, так и всемирной аудитории. Это связано с уникальным свойством коротких волн распространяться на большие расстояния путем многократных отражений от верхней части земной атмосферы (ионосферы). Коротковолновое радио обеспечивает связь там, где другие платформы – спутниковая связь, УКВ и Интернет – недоступны из-за чрезмерно высокой стоимости, труднодоступного географического положения, недостаточно развитой инфраструктуры или вследствие природных или антропогенных катастроф. КВ радиоприемники стоят недорого и не требуют платы за подключение. Радио имеет большое значение для людей, живущих или путешествующих в отдаленных регионах. Оно преодолевает барьер «цифрового разрыва», служа самым обездоленным, маргинальным слоям населения. Это отражено в Декларации принципов и Плане действий, принятых на Всемирной встрече по вопросам информационного общества (ВВИО).

Перспектива повышения благосостояния во многих регионах мира создает новые обстоятельства для этой вещательной платформы. Три миллиарда человек, то есть около 50% населения земного шара, живут за чертой бедности – всего лишь на 2,5 и менее долларов США в день. (1) Оптимальными средствами связи для них являются мобильный телефон или радио, как максимум, и то, и другое. Для большинства из них приём радио в FM-диапазоне, слушание местных станций или международного вещания продолжает быть более доступным, чем пользование компьютером, телевидением и другими видеоприборами.

Коротковолновое радио в чрезвычайных ситуациях

Коротковолновое радио продолжает оставаться важнейшим средством связи в чрезвычайных ситуациях.

В результате стихийных бедствий местные и региональные коммуникационные сети могут быть перегружены или повреждены, что приводит к потере связи. При этом недостаток информации во время бедствий, в свою очередь, вызывает у пострадавших чувства безысходности и гнева. Зачастую коротковолновое радио остается для них единственным источником информации.

В условиях чрезвычайных ситуаций энтузиасты-радиолюбители обычно используют КВ вещание для передачи информации при отказе других систем связи. Эта практика широко признана и высоко ценится как широкой публикой, так и органами, ответственными за регулирование частотного диапазона. Что касается профессиональных радиовещательных станций, то их передатчики в 10-100 раз мощнее любительских, но они редко используются в чрезвычайных ситуациях.

Снижение интереса к КВ радио и его финансирования, свертывание его инфраструктуры затруднит обеспечение коротковолновой связи в ходе гуманитарных катастроф или вовсе сделает её невозможной.

Радио в целях дистанционного обучения

Коротковолновое радио является бесценным средством для дистанционного обучения. Оно позволяет донести информацию до детей и взрослых там, где традиционные системы образования недоступны из-за нехватки финансовых ресурсов, слабости образовательной инфраструктуры или труднодоступности. Коротковолновое радио может использоваться для распространения грамотности как среди молодежи, так и среди более взрослых. Кроме того, оно может содействовать расширению прав и возможностей девочек и женщин в обществах, где им отказано в праве на образование вследствие дискриминации по половому признаку. Радио также может обеспечить санитарное просвещение и передачу информации населению, пострадавшему в результате эпидемий, природных и антропогенных катастроф.

Достижения научно-технического прогресса и традиционное вещание

У радио цифровое будущее, и освоение цифровых технологий КВ радиовещанием и АМ-диапазоном идет уже сейчас. Система цифрового радиовещания (DRM — Digital Radio Mondiale), ставшая стандартом во всем мире, предлагает высококачественную замену традиционному АМ радиовещанию. На сегодня DRМ является единственным цифровым форматом, одобренным Международным союзом электросвязи (МСЭ) для КВ вещания. Учитывая существенное улучшение качества звука по сравнению с существующим аналоговым АМ-вещанием, можно ожидать, что DRM скоро станет наиболее используемой технологией для коротковолнового радио.

Коротковолновое вещание и Интернет-приложения — соперники или союзники?

Присутствие вещательных компаний на всех платформах является необходимым условием эффективного всемирного вещания. Слушатели могут делать выбор по своим вкусам.
Доказано, что радио больше всего подходит для слушания в прямом эфире, особенно это касается новостей, текущих событий и спортивных программ. Ощущение подлинности усиливается приёмом «живых передач» далёких радиостанций и их программ на коротких волнах.
Радио обладает сильной эмоциональной притягательностью. Обычно люди регулярно слушают только одну или две радиостанции. Эта привязанность особенно характерна для коротковолнового вещания. Прочные связи и контакты между слушателями, КВ радиостанциями и ведущими передач возникали ещё задолго до появления социальных сетей.
Появление новых платформ и технологий помогает качественно улучшить коротковолновое радиовещание, Речь и музыка могут сопровождаться графикой и видеороликами. Услуги типа «аудиопрограмм по запросу» позволяют слушателям получать в пользование старые программы из архивов радиостанций.
Платформы социальных сетей могут быть использованы для улучшения коммуникации и диалога между создателями программ и их аудиторией, а это, в свою очередь, может создавать сообщества слушателей, которые будут способствовать росту популярности радиостанций и их программ.
Новые технологии идеально подходят для коллекционирования творчества слушателей, независимо от расстояния между ними и передающей радиостанцией.
Программы передач и распределение частот КВ радиостанций меняются достаточно часто. Интернет представляет собой идеальное средство передачи информации, позволяющее следить за этими изменениями и создающее благоприятные условия для прямого выхода на КВ радиостанции. К интерактивной программе передач всех стран мира можно получить доступ с веб-страницы ЮНЕСКО, посвященной Всемирному дню радио 2013 года.
Коротковолновые передатчики по всему миру дополняют Интернет-услуги и являются важнейшим средством связи в чрезвычайных ситуациях, вызванных природными или антропогенными катастрофами.

Глобальная база данных для связи в условиях стихийных бедствий международного масштаба

В целях создания всеобъемлющей системы, которая ранее отсутствовала в сфере коротковолнового вещания, Конференция по координации в области высоких частот проводила работу в тесном сотрудничестве со своими партнёрами, Азиатско-тихоокеанским союзом вещания (АТСВ) и Союзом радиовещания арабских государств (АСБУ).

Глобальная база данных частот коротковолнового вещания и процедура их координации по Интернету будет управляться в соответствии с Международными правилами в рамках проекта «Международное радио на случай стихийных бедствий».

Подробная информация о проекте находится здесь (на английском языке).

Будущее КВ в условиях изменяющейся медиасреды

К сожалению, перспективы для радиостанций КВ-диапазона и миллионов их потенциальных радиослушателей могут быть омрачены происходящими, главным образом, в развитых странах переменами в методах вещания. Снижение использования коротковолнового вещания в развитых странах объясняется появлением все большего числа новых коммуникационных технологий. Во многих странах коротковолновое радио всё больше теряет репутацию наиболее надежного средства вещания на международном уровне.

В поддержку концепции СМИ на многих платформах имеется один очень простой аргумент – у потребителя нет возможности одновременно использовать все существующие технологии. Выбор все больше зависит от конкретной ситуации: местонахождения, индивидуальных предпочтений, социального положения, наличие того или иного оборудования и пр.). В поспешном стремлении внедрить новые цифровые платформы и в условиях строжайшей экономии руководители в некоторых случаях принимали решение прекратить финансирование традиционных технологий, таких как коротковолновое эфирное вещание. Однако очевидно, что исключение одного из средств связи лишит возможности часть населения получать информацию в определенных ситуациях. Тот факт, что радио присутствует на многих новых информационных платформах, только подтверждает его актуальность.

— Олдржих Чип

Об авторе

Олдржих Чип является председателем Конференции по координации в области высоких частот (HFCC) с 1998 года. Радио увлекало его с самого детства. Поначалу простой радиолюбитель, Олдржих Чип активно работал в сфере международного вещания на чехословацком и чешском радио. В течение многих лет он вел радиопередачу для любителей под псевдонимом Петер Скала.

Олдржих Чип способствовал созданию Конференции по координации в области высоких частот после окончании холодной войны. Он отстаивал необходимость сплотить вещательные компании по обе стороны бывшего конфликта вокруг разработки новой системы планирования и координации коротковолнового вещания. Рабочая группа, сформированная с его помощью в 1991 году, позднее превратилась в HF

Ответственность за использование

Употребляемые обозначения и изложение материала в данной статье не являются выражением какого-либо суждения ЮНЕСКО относительно правового статуса той или иной страны, территории, города, района, их властей, или относительно их границ.

Взгляды и мнения, выраженные в этой статье, принадлежат ее авторам, и могут не отражать позицию ЮНЕСКО. Организация не несёт за них никакой ответственности.

1 www.statisticbrain.com, март 2012 г.

КВ-радиостанции: недорогие коротковолновые автомобильные рации из Европы, Китая, России, Японии и Америки

Все представленные здесь коротковолновые радиостанции являются официальным лицензированным оборудованием соответствующих брендов. Несмотря на то, что все они работают на коротких волнах, другие характеристики аппаратов сильно разнятся. Для правильного выбора прочитайте описания раций или проконсультируйтесь у нашего специалиста.

Alan 42 — это портативная радиостанция Си-Би диапазона 27.135 МГц. Рация адаптирована для новичков и автотуристов, поскольку имеет автоматическую настройку. Питается рация и от аккумуляторов, и от батареек, и от прикуривателя машины с помощью переходника. Имеет 80 каналов и мощность 4 Вт;
Alinco DR135CBA New — ещё более мощная автостанция. На ней есть два экрана с различной информацией, встроенный КСВ-метр (поэтому антенну настраивать не надо ни при первом включении, ни после перемещения — станция сделает это сама), 240 каналов. Мощность этой станции составляет 25 Вт. Прибавьте к этому целую массу других функций, программируемых с компьютера — и вы получите мощнейший инструмент связи на дороге.

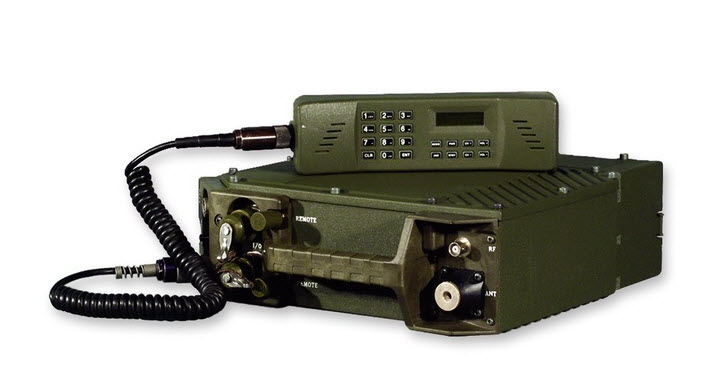

Радиостанция обеспечивает:

– фиксированная частота симплекс ФЧС;
– фиксированная частота двухчастотный симплекс ФЧДС;
– дежурный прием ДП;
– сканирующий прием СП;
– адаптивная связь АС;
– псевдослучайная (программная) перестройка рабочей частоты ППРЧ;
– экономайзер ЭК (Экономический прием).

Виды и режимы работы:

– телефон ТЛФ – передача и прием открытой речевой информации, цифровой информации со скоростью 1200 бит/с при работе с АПД типа Т-236 с использованием ТЧ модема АПД, сигналов ИВ, ЦВ, ТВ;
– техническое маскирование ТМ – передача и прием речевой информации, закрытой встроенным устройством технического маскирования, сигналов ТВ;
– частотный телеграф ЧТ – передача и прием телеграфной информации со скоростью 100 Бод при работе с АПД типа Т-236, передача информации с телеграфного ключа, прием на слух;
– амплитудный телеграф АТ – передача информации с телеграфного ключа, прием на слух;
– запись радиоданных ЗП:
— ручная с встроенного пульта управления радиостанции;
— автоматическая с устройства Р-168УВРД-О;
– стирание радиоданных СРД.

Основные характеристики
Диапазон частот, МГц	1,5 — 29,999
Шаг сетки частот, кГц	0,1
Чувствительность приемника, мкВ, не более	1
Выходная мощность до АСУ на нагрузке 50 Ом, Вт, не менее	8
Дальность связи, км, не менее: — на антенну АШ-2,4 — на антенну ВН/НЛ	20 300
Время непрерывной работы от АКБ (ПРМ:ПРД:ЭП=1:1:8), час, не менее	12
Габариты приемопередатчика, мм, не более	206х90х175
Диапазон рабочих температур, °С	-40..+55
Масса приемопередатчика, кг, не более	3,0

Как выбрать носимую радиостанцию
Выбираем диапазон частот
1.8 – 29.7 МГц (КВ/HF)
Любительский коротковолновый диапазон. В этом диапазоне работают люди, для которых радиосвязь не работа, а хобби. Это увлечение объединяет сотни тысяч радиолюбителей из разных стран мира. Для того, чтобы стать одним из них Вам нужно сдать экзамены, получить позывные и подобрать себе радиостанцию.
27 МГц (СиБи/CB)
СВ (Citizen Band) — «гражданский диапазон». Радиостанциями этого диапазона пользуются в основном дальнобойщики и службы такси в городах (из-за их небольшой стоимости).
Что касается дальности действия радиостанций данного диапазона, то она очень зависима от местности, в которой вы находитесь, т.к. данный диапазон очень чувствителен к помехам, экранируется любыми препятствиями, сильно зависит от солнечной активности и т.д.
Носимые радиостанции данного диапазона имеют большие размеры из-за чего их популярность, находящаяся на пике в конце 90-х годов очень сильно упала с появлением на рынке радиостанций LPD и FRS / GMRS диапазонов гораздо меньшего размера, лучше преодолевающих препятствия, а соответственно превосходящих рации СВ диапазона по дальности связи.
30 — 57 МГц (LB)
LB (Low Band) — «нижний диапазон». Специфика распространения волн в данном диапазоне характеризуется хорошим огибанием неровностей ландшафта и распространением за пределы прямой видимости. Но сигналы в данном диапазоне наиболее подвержены влиянию помех промышленного характера, а также от бытовых приборов, радиовещательных и телевизионных передатчиков. Поэтому применение раций на данном диапазоне оптимально вне города, где уровень таких помех ниже. Хорошей дальности у диапазона Low Band можно добиться в системе «стационарный объект — автомобиль», а портативные рации имеют соответственно меньшую дальность связи из-за малой эффективности спиральных антенн, так как длина волны LB существенно больше длинны такой антенны. Диапазон LB относится к числу профессиональных (служебных) и требует наличия разрешения для использования
136 — 174 МГц (УКВ/VHF)
УКВ — «ультра короткие волны». Данный диапазон часто выделен для профессиональной радиосвязи в России. Если Вам нужна профессиональная качественная радиосвязь, Вы являетесь юридическим лицом и хотите быть уверенным в том, что никто не будет мешать Вам в эфире, то этот диапазон для Вас.
Получаете разрешение на использование частоты (это долго и дорого, зато частота будет своя и никто не сможет вмешиваться в ваши переговоры) или арендуете частоту и подбираете себе радиостанцию. У нас представлены такие производители раций в этом диапазоне как: Motorola, Vertex/Yaesu, Kenwood, Icom.
300 — 527 МГц (УКВ/UHF)
Все сказанное чуть выше для диапазона VHF, относится и к этому диапазону. Просто так сложилось, что данный диапазон был разрешен к использованию в России немного позже. На данный момент ведущие производители выпускают большинство моделей в нескольких частотных вариантах (для VHF и UHF диапазонов). У нас представлены такие производители как: Motorola, Vertex/Yaesu, Kenwood, Icom.
300 — 350 МГц (речной) Рации данного диапазона предназначены для работы на речных судах, доках, причалах.
433 МГц (ЛПД/LPD)
LPD — Low Power Device — «маломощный прибор». В 2007 году вступило в силу Постановление от 25 июля 2007 г. N 476 «О внесении изменений в постановление Правительства Российской Федерации от 12 октября 2004 г. № 539 «О порядке регистрации радиоэлектронных средств и высокочастотных устройств» позволяющее не регистрировать в обязательном порядке радиостанции в полосе радиочастот 433,075 — 434,750 и 446 — 446,1 МГц. Т.е. если Вы хотите приобрести рации данных диапазонов, то теперь Вам не надо в обязательном порядке регистрировать ее в ГКРЧ, как это было раньше. На сегодняшний день это самый популярный в России диапазон, а радиостанции это диапазона маленькие и легкие.
446 МГц (ПМР/PMR)
PMR — Private Mobile Radio — «частная мобильная рация». В России данный диапазон разрешен недавно, и все что написано выше для LPD диапазона справедливо и для PMR. Также это диапазон, который наиболее широко используется в Европе, а следовательно если Вы собрались туда съездить и Вам требуется радиосвязь, то стоит взять радиостанции данного диапазона.
Также сейчас появилось много радиостанций работающих сразу в двух диапазонах, как в LPD , так и в PMR.
462 — 467 МГц (FRS, GMRS)
Радиостанции данного диапазона сейчас широко представлены в интернет-магазинах и позиционируются как безлицензионные, но не многие знают, что это справедливо только для США. В России и Европе данный диапазон запрещен к использованию. Во избежание проблем с правоохранительными органами советуем Вам не покупать радиостанции, работающие в данном диапазоне. В лучшем случае у Вас их отберут, в худшем Вы можете помешать правоохранительным органам или сотрудникам МЧС, что может вызвать более тяжкие последствия. Да и в целом, общаясь по этим рациям, Вы не сможете связаться с теми, кто купил более распространенные модели.
108-137, 161-164 МГц (авиационный)
Рации данного диапазона предназначены для работы в самолетах и в аэропортах.
156 — 164 МГц (морской)
Рации данного диапазона предназначены для работы на морских судах, доках, причалах.
Определяем дистанцию связи
Дистанция связи напрямую связана с мощностью раций: чем больше мощность, тем больше дистанция связи. Усредненная зависимость выглядит следующим образом:
0,1 — 1 Вт — до 1 км,
2 Вт – около 2 км,
5 Вт – около 5 км по прямой видимости.
Также на нее влияет диапазон рабочих частот, характер местности, чувствительность приемника радиостанции, наличие силовых кабелей, линий электропередач, источников сильного излучения и погодные условия.
В выборе радиостанции вам поможет наша таблица, приведенная ниже:
до 2 ватт — до 4 этажей
2-5 ватт — от 5 этажей
0,1-1 ватт – до 0,5 км
до 3 ватт – до 1-2 км
4-5 ватта – до 3-4 км
до 2 ватт – от 0,5 км
2-3 ватта – до 1-2 км
4-5 ватта – до 3-4 км
до 2 ватт — до 1 км
3-5 ватт – до 2 км
0,5-1 ватт – до 1 км
2-3 ватта –2-4 км
4-5 ватта –5-7 км
до 1 ватта – до 5 км
2-3 ватта – до 10 км
4-5 ватта – до 20 км
Условия эксплуатации радиостанции
Здесь надо определить степень защиты радиостанции (пыле и влагонепроницаемость, ударостойкость), необходимую для Вас. Как правило, большинство радиостанций имеет степень защиты IP54. IPхх – рейтинг защиты корпусов электронного оборудования по стандарту IEC-952.
Первый индекс – класс защиты корпусов электронного оборудования от проникновения внутрь посторонних тел:
0 — Защита отсутствует
1 — Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например рук, и от проникновения твердых тел диаметром более 50 мм
2 — Защита от проникновения внутрь корпуса пальцев или предметов длиной более 80 мм и от проникновения твердых тел диаметром более 12 мм
3 — Защита от проникновения внутрь оболочки инструментов, проволоки, твердых тел и т.п. диаметром или толщиной более 2.5 мм
4 — Защита от проникновения внутрь оболочки проволоки и твердых тел диаметром более 1 мм
5 — Проникновение внутрь корпуса пыли не предотвращено полностью, однако количество проникающей пыли не может нарушить работу изделия
6 — Проникновение пыли предотвращено полностью
Второй индекс – класс защиты корпусов электронного оборудования от воздействия воды:
0 — Защита отсутствует
1 — Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие
2 — Капли воды, падающие на оболочку под углом до 15 градусов от вертикали, не должны оказывать вредного воздействия на изделие
3 — Дождь, падающий на оболочку под углом 60 градусов от вертикали, не должен оказывать вредного воздействия на изделие
4 — Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного воздействия на изделие
5 — Струя воды, выбрасываемая в любом направлении на оболочку, не должна оказывать вредного воздействия на изделие
6 — Сильная струя воды (100 л/мин при давлении 100 кПа) или волны воды не должны вызывать попадание в оболочку воды в количестве, достаточном для повреждения изделия
7 — Вода не должна проникать в оболочку, погруженную в воду на глубину примерно 15 см, при примерном равенстве температуры оболочки и воды, в количестве, достаточном для повреждения изделия
8 — Изделие пригодно для длительного погружения в воду при условиях, устанавливаемых производителем
Таким образом, класс защиты IP54 подразумевает, что проникновение внутрь корпуса пыли не предотвращено полностью, однако количество проникающей пыли не может нарушить работу радиостанции, также рация защищена от водяных брызг. Надо понимать, что в водонепроницаемом исполнении, в основном, выпускаются только радиостанции морского и речного диапазонов. Стоимость водонепроницаемых радиостанций, не относящихся к морским и речным, довольно-таки высока, но выход можно найти всегда, например, за счет использования специального водонепроницаемого чехла.
Защита радиостанции от удара достигается за счет использования в ее основе алюминиевого (или его сплава) шасси, а также использования качественного пластика. Полностью противоударных станций не существует, как правило, они безболезненно переносят падение с высоты в 1 метр, но данную защиту можно усилить за счет использования жестких кожаных чехлов (чехол-кобура).
Более подробную консультацию по выбору радиостанции Вы можете получить у наших специалистов, которые помогут подобрать оптимальный вариант под Ваши цели.
Прием радиостанций КВ диапазона на СВ радиоприемник
Известно, что гетеродин супергетеродинного радиоприемника наряду с основными частотами генерирует также их гармоники. Это его свойство позволяет использовать простые радиоприемные устройства для приема в СВ диапазоне КВ радиостанций. Достаточно подключить ко входу приемника колебательный контур, частота настройки которого отличается от частоты гармоники гетеродина на промежуточную частоту, — и прием передач обеспечен.
Такой принцип приема в КВ диапазоне может быть применен не только при изготовлении приставки к промышленному СВ приемнику, но и при конструировании простого СВ-КВ супергетеродинного радиоприемника с общим для обоих диапазонов гетеродином.
В публикуемой статье предлагается ряд приставок к СВ приемникам, обеспечивающих прием на коротких волнах. Все они были испытаны автором и показали неплохие результаты.
Для приема сигналов КВ радиостанций на СВ приемник “Гауя” была использована третья гармоника его гетеродина. В результате параллельного соединения катушки входного контура СВ диапазона L1 и катушки связи L2 (рис. 1) приемник стал принимать на магнитную антенну КВ радиостанции в диапазоне 52…82 м. Подключение же внешней антенны в виде провода длиной 1… 1,5 м позволяло в вечернее время принимать немало вещательных зарубежных и отечественных радиостанций. Следует отметить, что в зтом случае частота принимаемого сигнала была ниже частоты третьей гармоники СВ гетеродина на величину промежуточной частоты, т. е. f_c = f₃ — f_n4.
Однако, поскольку хороший прием наблюдался на участке СВ шкалы приемника от 1,6 до 0,9 МГц, а на более низких частотах уровень принимаемого сигнала резко снижался, для приема в диапазоне 49 м нужно было обеспечить такой режим, при котором частота принимаемого сигнала превышала бы частоту третьей гармоники гетеродина на величину промежуточной частоты, т. е. f_c = f₃ + f_n4.
С зтой целью к входному СВ контуру приемника была подключена приставка, представляющая собой колебательный контур, состоящий из намотанной на фер-ритовом магнитопроводе катушки L1 и подстроечного конденсатора С1 (рис. 2). Магнитопровод представлял собой стержень из феррита 600НН размерами 200x20x3 мм, катушка L1 состояла из семи витков провода ПЭВ-2 0,5 и располагалась у края стержня. Конденсатор С1 позволял обеспечить сопряжение входного КВ контура с частотой третьей гармоники гетеродина, благодаря чему величина принимаемого сигнала значительно возрастала и в ряде случаев можно было обходиться без внешней антенны.
Хороший прием удалось получить с помощью рамочной антенны размерами 80×150 мм. Она состояла из пяти витков провода ПЭВ-2 0,5, уложенных в угловые прорези текстолитовой пластины, выполняющей в зтом случае функции каркаса (рис. 3). На этой же пластине размещался подстроечный конденсатор КПК-2 емкостью 6…60 пф. Для подключения рамки к приемнику было использовано освобожденное от выполнения штатных функций телефонное гнездо (можно использовать и разъем для внешнего источника питания).
Очень неплохие результаты показала также приставка (рис. 2), контурная катушка L1 которой содержала 25 витков провода ПЭВ-2 0,4, намотанных в два слоя непосредственного на подстроечнике из феррита 600НН диаметром 2,8 и длиной 14 мм. Прием обеспечивала штыревая телескопическая антенна.
По результатам эксперимента была построена диаграмма частот гармоник гетеродина, на которой были отмечены гипотетически принимаемые с ними вещательные участки коротких волн (рис. 4). Участки над осями гармоник принимаются в режиме f_c =f_r — fпч, а над осями — в режиме f_c =f_r + fпч. Диаграмма позволила установить, что одновременно с расчетной третьей гармоникой эффективно действует четвертая, с которой гетеродин функционирует в режиме f_c =f_r — fпч.
Рассматривая приведенную на рис. 4 диаграмму, нетрудно заметить, что прием ряда радиостанций возможен в двух местах шкалы. Разумеется, в этом нет необходимости, поэтому, конструируя приемник с общим для СВ и КВ диапазонов гетеродином, целесообразно растянуть на всю шкалу ту часть диапазона, на которой меньше встречаются или вовсе отсутствуют повторения.
Чтобы иметь возможность слышать сигналы маломощных и отдаленных радиостанций для приставок, ведущих прием на магнитную антенну из низкочастотных ферритов марок 600НН и 400НН, автором было разработано устройство с умножением добротности контура (рис. 5). Через отвод катушки L2 входной контур соединен с базой транзистора ѴТ1.
С его коллекторной нагрузки R2 усиленный сигнал поступает на катушку обратной связи L1. Величина обратной связи регулируется конденсатором С1. Катушка обратной связи компенсирует потери во входном контуре, что воспринимается как дополнительное усиление сигнала. Наряду с этим существенно увеличивается избирательность контура. Если ограничиться настройкой на сравнительно узком участке частот, то можно обойтись и нерегулируемой обратной связью.
Катушки L1 и L2 намотаны на магнитопроводе из феррита 600НН размерами 200x20x3 мм. Первая катушка содержит четыре витка провода ПЭВ-2 0,2, а вторая — пять витков провода ПЭВ-2 0,5 с отводом от 1,5…2-го витка. Транзистор П416А можно заменить любым маломощным транзистором с рабочей частотой не менее 60…80 МГц.
Позднее автором была разработана приставка для работы со штыревой антенной, обеспечивающая устойчивый прием слабых сигналов без применения обратной связи, а значит, и сопутствующей ей опасности возникновения генерации (рис. 6).
Приставка состоит из апериодического усилителя РЧ на транзисторе ѴТ1 с дополнительной нагрузкой в виде дросселя L1, который содержит 75 витков провода ПЭЛШО 0,12, намотанных на резисторе ВС диаметром 6 мм и сопротивлением в несколько десятков килоом. Контурная катушка L2 размещена на каркасе диаметром 7 мм и содержит 35 витков того же провода, что и катушка L1. При подключении этой приставки к антенному гнезду приемника необходимо замкнуть накоротко конденсатор в цепи его антенны.
Если у радиолюбителя нет телескопической антенны или пользоваться ею для него нежелательно, то он может воспользоваться приставкой, схема которой приведена на рис. 7. Прием ведется на сравнительно небольшую магнитную антенну в виде стержня из феррита 400НН длиной около 100 и диаметром 8 мм. Катушка L1 намотана на бумажном каркасе и содержит семь витков провода ПЭВ-1 0,4, отвод от 3,5…2,3-го витка.
Усиленный микросхемой DA1 сигнал поступает на КВ контур, состоящий из параллельно включенных через конденсатор С4 катушки L2 и средневолнового контура радиоприемника. Катушка L2 имеет такие же намоточные данные, как соответствующая катушка приставки, показанной на рис. 6.
Ю. Прокопцев, г. Москва.
РАДИОСТАНЦИИ BARRETT — Средства связи
C октября 2012 года ЗАО «Белтехэкспорт» является официальным дилером компании Barrett Communications Pty Ltd, австралийского разработчика и производителя радиооборудования военного и гражданского назначения и реализует ее продукцию в Республике Беларусь, других странах СНГ.
Радиостанции Barrett — целостная, серийно поставляемая система, обеспечивающая надежную связь в диапазонах частот от 1,6 до 30 МГц и от 30 до 88 МГц. Производятся они в соответствии со стандартами MIL STD 810G на ударопрочность, устойчивость к вибрациям, пылезащищенность, водонепроницаемость и термостойкость, имеют высокую степень скрытости переговоров, надежны в эксплуатации за счет сведенного к минимуму числа компонентов и схем.
Модульный принцип построения, присущий всем системам Barrett, обеспечивает полную взаимозаменяемость приемопередатчиков в носимом, мобильном или базовом вариантах их исполнения.
Barrett PRC-2090. Эта радиостанция разработана с использованием новейших технологий, позволяющих физически небольшой модульной станции иметь оптимально достаточный набор функций, таких как селективный вызов (Selcall), GPS-местоположение, ALE (автоматическое установление связи), ППРЧ, дистанционная диагностика и др. Повышены возможности передачи данных по каналу КВ для доступа к электронной почте.
Оснащение модульными станциями слежения за транспортными средствами, шлюзами КВ-УКВ/ДМВ и КВ-модемами в сочетании с другими изделиями серии Barrett 2000 позволили PRC-2090 стать мощным инструментом обеспечения тактической связи.
Одной из новинок радиостанций КВ-диапазона является КВ-трансивер Barrett 4050 SDR, который занимает центральное место в линейке коммуникационного КВ-оборудования, объединяя в себе технологию программно-определяемых радиосистем и интуитивно понятный интерфейс управления. Barrett 4050 осуществляет защищенную передачу данных, обмен сообщениями электронной почты с другими устройствами КВ-сети и, более того, может подключаться к международной телефонной сети и Интернету.
Основные преимущества данной радиостанции:
• усовершенствованная программно-определяемая архитектура;
• сенсорный цветной экран;
• телефонная связь по протоколу IP;
• беспроводная связь на базе iOS, Android и Windows;
• USB-подключение для программирования трансивера, ввода ключей и обеспечения совместимости;
• многоязычное меню, в том числе русское;
• цифровая открытая и защищенная голосовая связь;
• высокоскоростная передача данных;
• съемные проводной и беспроводной пульты управления;
• мощность передачи — до 150 Вт;
• низкое энергопотребление;
• автоматический выбор оптимальной рабочей частоты (ALE) 2G и 3G;
• опция GPS Push;
• полная совместимость с предыдущими версиями КВ-радиостанций.
УКВ-радиостанция Barrett PRC-2080+ — очень компактное и легкое изделие. Простота его эксплуатации не требует длительного обучения операторов. Станция способна работать в безопасном защищенном режиме, ППРЧ, совместима (на фиксированной частоте) со старым парком радиостанций.
Кроме того, она демонстрирует высокую степень обработки сигнала, обеспечивая отличный прием даже при самой загруженной радиообстановке, усложняемой работой постановщиков помех противника.
Сочетание предложенных в модели PRC-2080+ решений для модулей радиочастотного модуля (RF), цифрового процессора обработки сигнала (DSP) и программного обеспечения позволяет признать данную модель как одно из наиболее экономичных, надежных и производительных тактических военных средств связи, представленных сегодня на рынке.
Для холмистых районов, с преградами, когда связь в пределах прямой видимости недоступна, актуально использование ретрансляционной системы Barrett Communications PRC2083+ 50W VHF, которая увеличивает радиус действия связи между двумя УКВ-сетями и позволяет преодолеть ограничения линии прямой видимости.
Радиослужбы | Федеральная комиссия связи
руб.
Любитель (код внутренней службы: AM)
HA любительское
HV Туалетный столик
Антенна (AN)
AN Регистрация конструкции антенны
Самолет (АВ)
AC Самолет
Служба широкополосной радиосвязи (BR)
BR Служба широкополосной радиосвязи
(ранее Служба многоточечного распределения — MD)
Побережье и земля (CG)
AA Вспомогательная авиационная группа
AF Авиационный и стационарный
AR Авиационная радионавигация
MA Морская вспомогательная группа
MC Прибрежная группа
МК Группа Аляски
MR Морская радиолокационная станция
ПК Общественные береговые станции, выставлено на аукцион
Сотовая связь (CL)
класс Сотовая связь
Образовательная широкополосная служба (ED)
ED Образовательная широкополосная служба
(ранее — Фиксированная служба учебного телевидения — VX)
Коммерческий и ограниченный (FC)
CM Коммерческий оператор
Оператор с ограниченным доступом
Land Mobile Commercial (LC)
GL 900 МГц Соглашение SMR (SMR, зависит от площадки)
GM 800 МГц Соглашение SMR (SMR, зависит от площадки)
GR SMR, 896-901 / 935-940 МГц, обычный
GS Пейджинг частного оператора, 929–930 МГц
GX SMR, 806-821 / 851-866 МГц, обычный
ИК Промышленный / деловой бассейн, коммерческий, обычный
LN 902-928 МГц Местоположение Узкополосный (без мультилатерации)
LS Служба определения местоположения и мониторинга, мультилатерация (LMS)
LW 902–928 МГц Широкополосная локация (Унаследованная AVM)
NC 5-канальный общенациональный коммерческий, 220 МГц
QA Диапазон 220-222 МГц, аукционы
18, 24
QD Данные за пределами страны, 220 МГц
QO Другое за пределами страны, 220 МГц
QT 5 транкинговых каналов вне страны, 220 МГц
YC SMR, 806-821 / 851-866 МГц,
аукционов 16, 34, 36
ярдов SMR, 896-901 / 935-940 МГц, выставлено на аукцион
Аукцион 7
YH SMR, 806-821 / 851-866 МГц, выставлено на аукцион
YK Промышленный / бизнес-пул — коммерческий, с магистралью
YM Транкинговый SMR, 800 МГц (SMR, для конкретной площадки)
YS SMR, 896-901 / 935-940 МГц, транкинговый
YX SMR, 806-821 / 851-866 МГц, транкинговый
Land Mobile Private (LP)
BC Диапазон 1670–1675 МГц, рыночная площадь
ГБ Business, 806-821 / 851-866 МГц, обычный
GI Other Indust / Land Transp, 896-901 / 935-940 MHz, Conv.
ГДж Business / Industrial / Land Trans, 809-824 / 854-869 МГц, Конв.
GO Other Indust / Land Transp, 806-821 / 851-866 МГц, Конв.
ГУ Business, 896-901 / 935-940 МГц, обычный
IG Промышленный / деловой пул, обычный
LP Радиовещательный вспомогательный маломощный
LV Беспроводные вспомогательные видеоустройства с низким энергопотреблением
QQ Интеллектуальная транспортная служба (не для общественной безопасности)
RP Радиовещательный вспомогательный пульт дистанционного управления
RS Наземная мобильная радиолокация
УБ Business, 806-821 / 851-866 МГц, транковая
YG Промышленный / бизнес-бассейн, закрытый
YI Прочие отрасли промышленности / земли трансп.896-901 / 935-940 МГц, транковая
YJ Business / Industrial / Land Trans, 809-824 / 854-869 МГц, транковая
лет Прочие отрасли промышленности / земли трансп. 806-821 / 851-866 МГц, транковая
Ю Business, 896-901 / 935-940 МГц, транковая
ZV Ранее УСВ, сейчас 218-219 МГц
Аукцион 2
Микроволновая печь (МВт)
AB Усилитель микроволн Aural
AI Междугороднее звуковое реле
AS Линия передатчика Aural Studio
AW AWS, диапазоны 1710-1755 / 2110-2155 МГц
CE Служба цифровых электронных сообщений (общий носитель)
CF Микроволновая печь фиксированной связи точка-точка с общей несущей
CT Передача местного телевидения
DV Служба передачи многоканального видео и передачи данных
LD Служба локального многоточечного распределения
MG Микроволновая печь Промышленный / Бизнес Пул
MS Multiple Address Service, выставлено на аукцион
NN 3650 — 3700 МГц
PE Служба цифровых электронных сообщений (частный оперативный фиксированный)
ТБ Усилитель СВЧ ТВ
TI Реле междугородное ТВ
TN 39 ГГц, выставлено на аукцион
Аукцион 30
TP ТВ Пикап
TS Канал передатчика TV Studio
TT Реле транслятора ТВ
TZ Служба 24 ГГц
UU Служба гибкого использования верхних микроволновых печей (UMFUS)
WA СВЧ авиация
WM Морская микроволновая печь
WR СВЧ-радиолокация
Миллиметровый диапазон 70-80-90 ГГц (MM)
ММ Миллиметровый диапазон 70-80-90 ГГц
Услуги персональной связи — PCS (ПК)
BA Диапазон 1390–1392 МГц, рыночная площадь
BB Полосы 1392–1395 и 1432–1435 МГц, рыночная площадь
CN шт Узкополосный
Аукционы 1, 3
CW PCS Broadband
Аукционы 4, 5
CY Полосы 1910-1915 / 1990-1995 МГц, рыночная площадь
WP Верхний диапазон 700 МГц (Блок D)
Аукцион 73
WS Служба беспроводной связи
Аукцион 14
WU Верхний диапазон, 700 МГц (Блок C)
Аукцион 73
WX Защитная полоса 700 МГц
Аукционы 33, 38
WY Нижняя полоса 700 МГц (блоки A, B, E)
Аукцион 73
WZ Нижняя полоса 700 МГц (блоки C, D)
Аукционы 44, 49
Пейджинг (PG)
CA Коммерческий радиотелефон «воздух-земля»
CB БЕТРС
CD Пейджинг и радиотелефон
КГ Авиация общего назначения «воздух-земля» Радиотелефон
CJ Радиотелефон коммерческой авиации «воздух-земля»
CO Офшорный радиотелефон
CP Часть 22 VHF / UHF пейджинг (кроме 931 МГц)
CR Сельский радиотелефон
CZ Пейджинговая и радиотелефонная связь, продано на аукционе
GC Диапазоны 929–931 МГц, выставленные на аукцион
Аукцион 26
Корабль (SH)
SA Судно для отдыха или добровольно оборудованное
SB Судовое обязательное оснащение
SE Исключение судоходства
GMRS — General Mobile Radio Services (ZA)
ZA General Mobile Radio Services (GMRS)
% PDF-1.4 % 31 0 объект > эндобдж xref 31 76 0000000016 00000 н. 0000002177 00000 н. 0000002288 00000 н. 0000003584 00000 н. 0000003762 00000 н. 0000003873 00000 н. 0000003986 00000 н. 0000004046 00000 н. 0000004235 00000 н. 0000004411 00000 н. 0000004587 00000 н. 0000004765 00000 н. 0000004940 00000 н. 0000011536 00000 п. 0000022696 00000 п. 0000029691 00000 п. 0000029868 00000 п. 0000030045 00000 п. 0000038881 00000 п. 0000039346 00000 п. 0000039511 00000 п. 0000039968 00000 н. 0000051000 00000 н. 0000051165 00000 п. 0000051346 00000 п. 0000051786 00000 п. 0000051951 00000 п. 0000052380 00000 п. 0000052776 00000 п. 0000063544 00000 п. 0000063696 00000 п. 0000063898 00000 п. 0000064458 00000 п. 0000064711 00000 п. 0000065257 00000 п. 0000065740 00000 п. 0000066133 00000 п. 0000066535 00000 п. 0000066956 00000 п. 0000067168 00000 п. 0000067251 00000 п. 0000067877 00000 п. 0000079568 00000 п. 00000 00000 п. 0000094599 00000 п. 0000098153 00000 п. 0000101902 00000 н. 0000101984 00000 н. 0000131405 00000 н. 0000131634 00000 н. 0000131687 00000 н. 0000134984 00000 н. 0000135400 00000 н. 0000135781 00000 н. 0000136028 00000 н. 0000137671 00000 н. 0000138032 00000 н. 0000138440 00000 н. 0000140210 00000 н. 0000140560 00000 н. 0000140965 00000 н. 0000148578 00000 н. 0000148821 00000 н. 0000151216 00000 н. 0000151488 00000 н. 0000155131 00000 н. 0000155406 00000 н. 0000162299 00000 н. 0000162527 00000 н. 0000188339 00000 н. 0000188377 00000 н. 0000200346 00000 н. 0000200385 00000 н. 0000200461 00000 п. 0000200558 00000 н. 0000001816 00000 н. трейлер ] / Назад 332500 >> startxref 0 %% EOF 106 0 объект > поток hb`c«og`c` Ȁ
Шум линии электропередачи
Быстрое обнаружение шума в линии электропередач имеет решающее значение для экономичного и своевременного решения этих проблем.Майк Мартин, специалист по расследованию помех в RFI Services, имеет двадцатипятилетний опыт работы в сфере отслеживания и обработки жалоб на шум в линиях электропередач. Майк теперь делится с нами некоторыми секретами своего вмешательства в поисках местонахождения.
Обзор
Как только мы получим форму жалобы RTVI (Радио и Телевидение), мы отправимся в район проживания заявителя. Затем мы отслеживаем каждый из источников помех от линий электропередач, которые мы находим поблизости.Обычно мы находим несколько источников, перечисляем их в запросе на ремонт и отправляем в линейный отдел для ремонта.
Звучит знакомо? Если это так, то ваш процесс поиска и решения проблем, связанных с линией электропередачи (RTVI), аналогичен процессу более 75% энергетических компаний, с которыми я работаю. Как вы, вероятно, уже обнаружили с помощью этой техники, процесс обнаружения источников RTVI может быть чрезвычайно дорогим, если с ним не справиться правильно.
Вот быстрая викторина.В течение 24 часов есть только один раз для рассмотрения жалобы о вмешательстве. Знаешь что это? Если нет — читайте дальше. Моя цель — предоставить вам основы разумного и экономичного подхода к устранению помех. Я отвечу на этот и многие другие вопросы в оставшейся части этого раздела.
Первый шаг
Во-первых, все расследования на месте начинаются одинаково — исключают возможность того, что источник помех находится в доме заявителя.Большинство жалоб энергетической компании RTVI, которые я исследую, на самом деле вызваны оборудованием внутри дома клиента. Поскольку по мере приближения к источнику помехи усиливаются, имеет смысл начать расследование с заявителя. (Если бы источник был ближе к кому-то другому, они, скорее всего, жаловались бы.)
К счастью, как мы уже обсуждали ранее, устранение определенного жилища или обнаружение внутреннего источника — очень простой процесс. Это достаточно просто, что многие заявители могут фактически выполнить этот тест в качестве прелюдии к официальному расследованию RFI и без участия вашей коммунальной службы. Для вашего удобства с сайта www.rfiservices.com можно загрузить простую пошаговую инструкцию, а также инструкции по «поиску внутренних источников» и «поиску жилья». Эта информация аналогична начальному тесту шума линии электропередачи, который мы обсуждали в предыдущем разделе. Предоставление его подателю жалобы в качестве первого шага может сократить количество расследований на месте на 65%.
Давайте теперь рассмотрим случай, когда заказчик не может выполнить этот первоначальный тест — или вы определили, что источник помех находится вне его места жительства.Очевидно, что необходимо провести расследование на месте. Опять же, начните с первоначального теста в качестве первого шага. Даже в тех случаях, когда заказчик уже выполнил эту процедуру, всегда полезно проверить его результаты.
После того, как вы устранили возможность внутреннего источника шума, всегда начинайте процесс определения местоположения RTVI с оборудования заказчика каждый раз, когда оно исследуется. Будь то жалоба на телевизионные помехи (TVI) или радиочастотные помехи (RFI), всегда начинайте с мониторинга оборудования клиента, пока проблема активна.Трудно, а то и невозможно найти источник RTVI, которого не существует. Когда вы прибываете на место вмешательства, всегда рассматривает проблему так, как ее испытывает заказчик со своим оборудованием.
В поисках источника
После того, как вы подтвердите, что проблема активна, мы готовы к следующему шагу — поиску источника. Присоедините наш приемник обнаружения дефектов (DDF) к антенне клиента. См. Рис. 6. Это специализированное оборудование позволит нам отслеживать симптомы, полученные антенной клиента.Наша установка DDF должна включать широкополосный AM-приемник, который покрывает частотный диапазон, затронутый проблемой, осциллограф (осциллограф) и аттенюатор или регулятор усиления RF для регулировки уровня сигнала RF. С помощью этих инструментов мы сможем отслеживать звук и рисунок, создаваемый источниками RTVI.
В качестве примера давайте теперь рассмотрим жалобу TVI на телевизионный канал 4. При просмотре канала 4 на телевизоре клиента мы должны увидеть точки и линии в двух горизонтальных группах, медленно движущихся вверх по экрану.Когда одна группа исчезает из поля зрения в верхней части экрана, вторая группа снова появляется внизу. (Эта характеристика шума линии электропередачи уже обсуждалась ранее в этом разделе.) Настройтесь на 67,25 МГц, частоту канала 4, с помощью нашего приемника DDF. Теперь мы должны иметь возможность просматривать шум, отображаемый на нашем телескопе, и наблюдать его уникальную шумовую сигнатуру.
Образцы осциллографа показывают много важных фактов об источниках, влияющих на оборудование заказчика. Они могут выявить количество одновременных источников, определить, какой источник является самым сильным, и даже указать размер зазора, в котором возникает искра.При работе с жалобами TVI осциллограф может показать, какой источник оказывает наибольшее влияние на телевизионное изображение. Не пугайтесь этого инструмента. Это очень мощный инструмент и простой в использовании процесс. После настройки прицел редко нуждается в настройке.
Метод подписи или отпечатка пальца
Каждый источник искровой интерференции имеет уникальный рисунок. Сравнивая характеристики образца, взятого в доме клиента, с теми, которые мы находим в полевых условиях, мы можем теперь определить, какой из множества источников, с которыми мы можем столкнуться, является источником неприятностей.Поэтому неудивительно, что уникальную характеристику узора часто называют его «отпечатком пальца» или «подписью». См. Пример на Рисунке 7.
Это очень мощный метод, позволяющий существенно сэкономить деньги. Даже если вы можете столкнуться с несколькими различными источниками шума в полевых условиях, этот метод помогает определить источники, которые на самом деле вызывают проблему помех. Вам нужно только исправить проблемы, соответствующие образцу, влияющему на оборудование заказчика. Вы можете выполнить этот метод одним из трех способов:
Запишите рисунок на прицел, нарисовав его на блокноте.
Сделайте снимок выкройки. Затем вы можете сравнить это с образцами, найденными в поле.
Или используйте приемник со встроенным прицелом и возможностью сохранения рисунка. Это самый современный метод.
Приемники обнаружения помех, такие как Radar Engineers Model 240, ранее показанная на рисунке 6, имеют встроенный дисплей осциллографа и память сигналов. Они идеально подходят для третьего метода, описанного в предыдущем абзаце. В настоящее время это предпочтительный метод, используемый профессиональными исследователями вмешательства.Он обеспечивает возможность переключения между шаблоном, сохраненным у клиента, и шаблоном из источников, расположенных в поле.
После того, как вы вооружитесь шумовым отпечатком пальца клиента, вы готовы начать охоту. Начните поиск перед домом клиента. Затем двигайтесь по кругу вокруг дома покупателя, квартал за кварталом, улица за улицей, пока не найдете образец шума, соответствующий тому, который был записан в доме покупателя. Используйте VHF или UHF, если вы слышите RFI на этих частотах.Более длинные волны, связанные с диапазоном AM Broadcast Band, и даже HF, могут создавать вводящие в заблуждение «горячие точки» вдоль линии при поиске источника шума. На этих частотах вы можете обнаружить, что шум достигает пиков на определенных полюсах, когда на них установлено различное оборудование. Как правило, используйте низкие частоты только тогда, когда вы находитесь слишком далеко от источника, чтобы слышать оскорбительные RFI на VHF или UHF. Работайте на самой высокой частоте, на которой слышен шум. По мере приближения к источнику продолжайте увеличивать частоту.См. Рисунок 8.
К настоящему времени вы, вероятно, начинаете понимать ценность правильного оборудования. После того, как вы сопоставили образец, полученный в доме клиента, с образцом в поле, вы на правильном пути к поиску структуры, содержащей источник. Теперь процесс становится немного интересным, но давайте сначала вернемся на мгновение и немного изменим сценарий.
Жалоба радиолюбителя
Напомним, что первоначально жалоба была направлена на TVI на 4 канале.В данном случае мы настроили наш DDF-локатор на частоту канала 4. Рассмотрим теперь жалобу радиста-любителя на RFI на 21,4 МГц. Правила по-прежнему почти такие же, как и в случае с жалобой TVI:
Источник должен быть активен на время нашего расследования.
Как всегда, обратите внимание на симптомы на оборудовании клиента.
Начните расследование, убедившись, что источник не находится в доме клиента.
Подключите приемник DDF к антенне клиента, прежде чем исследовать территорию за пределами его дома.
Однако в этом примере настройте приемник DDF (при подключении к радиоантенне клиента) на частоту 21,4 МГц. Опять же, понаблюдайте и запишите картину шума для будущего просмотра. Когда вы будете готовы начать охоту, начните движение по круговой схеме от дома клиента, пока не найдете соответствующий шумовой отпечаток пальца. Однако, если у покупателя есть вращающаяся антенна, используйте ее в своих интересах. Определите направление источника шума от дома клиента и сократите путь до минимума.
Независимо от того, является ли жалоба TVI или RFI, вращающаяся антенна всегда полезна. Вместо того, чтобы по спирали уходить от дома в поисках шума, вы можете ограничить поиск только одним направлением. Теперь вам нужно двигаться только в этом направлении к источнику. Очевидно, что вы можете игнорировать любые шаблоны шума, которые не соответствуют записанному нами отпечатку пальца, и беспокоиться только об источнике (источниках) нарушения.
Еще одну важную подсказку можно получить, настроив приемник DDF по частоте.Послушайте шум в диапазонах VHF и UHF и обратите внимание на частоту, на которой он начинает уменьшаться. Эта частота может дать важную подсказку относительно близости источника. Чем ближе источник, тем выше частота его приема. Если шум слышен на частоте 440 МГц, можно ожидать, что он находится относительно близко — возможно, в радиусе менее четверти мили. Однако, если он уменьшается примерно на 4 МГц, источник может находиться на расстоянии более мили.
Важное правило
К настоящему времени вы можете легко увидеть огромное улучшение нашей эффективности обнаружения шума.Теперь мы можем быстро определить направление мешающего сигнала и сопоставить его шаблон с любым количеством подозрительных источников шума. Используя эту технику отпечатка пальца, мы можем легче найти структуру, содержащую источник.
Возможно, самое сложное препятствие, которое нужно преодолеть в этом процессе, — это игнорировать те шумы, которые не влияют на оборудование заказчика. Каждый раз, когда подозрительный шумовой образец не соответствует записанному, вы должны его игнорировать. Каждый раз, пытаясь определить источник жалобы на помехи, вы можете встретить множество источников линии электропередачи и другие мешающие сигналы.Это нормально и этого следовало ожидать. Если, однако, вы отремонтируете их все, задача поиска и разрешения жалоб RTVI станет более сложной. В результате стоимость ремонта быстро стала бы неприемлемой. Важным правилом для эффективного и экономичного устранения неполадок, связанных с RFI, является обнаружение и устранение только источника, вызвавшего жалобу.
На охоте
Давайте теперь продолжим с того места, где мы остановились несколько абзацев назад — по следу источника помех.Благодаря лучевой антенне заказчика мы имели хорошее представление о направлении начала охоты. Мы начали движение в том направлении, откуда антенна показала, что шум был самым сильным. Это значительно сократило наше расстояние, так как нам не нужно было идти по спирали от дома заявителя. Через несколько кварталов мы начинаем слышать шум с той же структурой, что и тот, который мы записали в доме заявителя. Давайте теперь определим реальную структуру, содержащую источник.
На этом этапе мы хотим уменьшить уровень сигнала на нашем приемнике DDF. Мы можем сделать это одним из двух способов. Как правило, в большинстве случаев с современным приемником DDF просто поверните регулятор РЧ-усиления до точки, при которой мы сможем достичь минимального уровня сигнала (на что указывает измеритель мощности сигнала приемника) и все еще иметь четкую картину шума на осциллографе. Если в приемнике нет регулятора РЧ-усиления, можно использовать аттенюатор между антенной и приемником для снижения уровня сигнала на входе приемника.
Мы узнаем, приближаемся ли мы к источнику шума и когда, наблюдая за силой его сигнала во время охоты. Амплитуда паттерна увеличивается по мере того, как сигнал становится сильнее и мы приближаемся. С другой стороны, если мы обнаружим, что сигнал становится слабее, мы узнаем, что идем неверным путем, и можем потерять сигнал.
Одним из секретов эффективного определения направления дефекта является поддержание надлежащего уровня сигнала в приемнике. Как указывалось ранее, мы контролируем этот уровень либо регулятором RF Gain, либо аттенюатором.Всегда поддерживайте минимальный уровень сигнала , необходимый для наблюдения за сигналом. По мере приближения к источнику уровень сигнала будет увеличиваться. Мы должны постоянно регулировать усиление, чтобы приспособиться к изменениям уровня сигнала. Важность этого правила невозможно переоценить. Неправильная настройка усиления может чрезвычайно затруднить определение направления источника. В крайних случаях более слабые сигналы могут больше не обнаруживаться, а более сильные сигналы могут создавать аномально высокий уровень шума.
Как мы уже обсуждали ранее, всегда игнорируйте те шаблоны, которые не соответствуют жалобе клиента. По мере приближения к источнику и уменьшения усиления количество источников, которые вы хотите игнорировать, будет уменьшаться из-за пониженной чувствительности приемника. Ресивер больше не сможет слышать более слабые сигналы. При просмотре шаблонов шумовых сигналов всегда поддерживайте минимально возможный уровень.
Направленные антенны
Как обсуждалось ранее, процесс намного проще, если начать с направленной антенны на дому у клиента.Вы также можете использовать этот метод на улице. При использовании всенаправленной или штыревой антенны вы должны переместить автомобиль, чтобы определить направление более высокого уровня сигнала. Если мы используем портативную или установленную на автомобиле Яги (направленную) антенну, мы можем проследить направление самого сильного сигнала к источнику шума. Это значительно сократит количество времени и расстояние, необходимое во время охоты.
Методы радиопеленгации (RDF) обычно предлагают лучший и наиболее эффективный подход к обнаружению большинства источников шума в линиях электропередач.Часто это основной метод выбора, используемый профессионалами. Переносной Yagi работает в диапазонах VHF и UHF, но должен использоваться в указанном диапазоне частот. Мало того, что антенны VHF и UHF обычно меньше по размеру, но и направление движения более надежно. Аттенюатор необходим между антенной и приемником, если в приемнике его нет. Используйте максимальное ослабление, чтобы минимизировать область поиска. Как и раньше — вам нужно будет добавлять все больше и больше ослабления по мере приближения к источнику.См. Рисунок 9.
Определение источника
Как только вы узнаете структуру, содержащую источник нежелательного шума, следующий шаг станет очевидным. Вы должны найти источник в этой структуре. Следователь RFI, даже если он не линейный, должен быть в состоянии определить источник на конструкции вплоть до уровня компонентов с земли. В качестве альтернативы следователь может проинструктировать линейного монтера, как использовать приспособление для поиска источника. Независимо от вашей конкретной ситуации, оба метода похожи.
Ключом к успеху, как и в поиске конструкции, является регулировка усиления. Локаторы, устанавливаемые с помощью горячей ручки, и инструменты, используемые с земли, могут работать очень хорошо, если вы сохраняете минимальное усиление после первоначального обнаружения шума. Если источник находится более чем в одном месте конструкции, уменьшите усиление. Частично это устранит любые более слабые шумовые сигналы от оборудования, которые не вызывают проблемы. См. Рисунок 10.
Ультразвуковая тарелка — полезный инструмент для точного определения источника дуги.Хот-стик не требуется, однако между дугой и тарелкой необходим беспрепятственный прямой путь прямой видимости. Это не подходящий инструмент для поиска структуры, содержащей источник. Это полезно для точного определения источника только после того, как он был сильно локализован. Например, ультразвуковая антенна бесполезна для определения местоположения столба, на котором расположен источник шума. Тем не менее, он идеально подходит для точного определения дугогасительного оборудования после того, как поврежденный полюс был изолирован. См. Рисунок 11.
Общие источники
В следующем списке приведены некоторые из наиболее распространенных источников шума в линиях электропередач, с которыми я сталкивался на протяжении многих лет. Они перечислены в порядке от наиболее распространенных к наименее распространенным. Обратите внимание, что некоторые из наиболее распространенных источников (перечисленные первыми) не подключены к первичному проводнику. Частично это связано с тем, что большинство коммунальных служб стараются обеспечить достаточный зазор между первичным проводником и окружающим оборудованием:
Незакрепленные скобы на заземляющем проводе
Свободный верхний стержень шеста
Заземляющий провод касается ближайшего оборудования
Изоляторы пролета корродированные
Парень трогательно нейтральный
Металлические детали незакрепленные
Голая стяжка, используемая с изолированным проводом
Изолированный соединительный провод на неизолированном проводе
Свободные распорки поперечины
Грозовой разрядник
Обычное «без источника»
Обратите внимание, что трансформаторы даже не получают почетного упоминания в списке наиболее распространенных виновников шума линии электропередач.Несмотря на свою репутацию, только очень небольшой процент трансформаторов фактически является причиной жалоб RTVI.
Почему их так часто обвиняют в том, что они на самом деле не создают шума? Давайте подробнее рассмотрим типичный сценарий, чтобы получить некоторое представление:
Клиент обращается с жалобой в RTVI. Обычно он говорит, что долго и упорно искал причину проблемы. Он также добавит, что нашел источник на полюсе трансформатора и считает, что причиной является трансформатор.Когда следователь энергетической компании приходит начать свое расследование, как и заказчик, он обнаруживает, что на этом полюсе находится самый высокий уровень. Затем он тоже может сделать вывод, что проблема в трансформаторе. Трансформатор заменен, и проблема исчезла. Задача решена!
Теперь вы можете задать очевидный вопрос: «Если трансформатор не был источником, почему шум пропал? Фактическая причина может заключаться в том, что источником было только ослабленное оборудование. Оборудование было затянуто при замене трансформатора.Очевидно, что гораздо экономичнее только затянуть ослабленное крепление, а не менять трансформатор. Также добавлено оборудование, связанное с полюсом трансформатора. Помните, что на опоре будет заземленный проводник, грозовой разрядник, часто опускающийся отбойник и другое оборудование, которое может действовать как антенна и излучать шум. Это может вызвать высокий уровень шума, который вводит исследователя в заблуждение, полагая, что он нашел структуру источника. Он не нашел источника шума, только лучшую антенну для его излучения.
Последний шаг
После того, как вы успешно обнаружите и отремонтируете источник, всегда проверяйте его у клиента, чтобы убедиться, что жалоба была полностью решена. Возможно, вам потребуется проверить дополнительные источники. При необходимости повторите этот процесс, пока все источники не будут исправлены.
Последние советы и комментарии
Давайте теперь рассмотрим и выделим некоторые ключевые моменты, которые мы обсуждали в этом разделе.
Всегда посещайте клиента перед расследованием RTVI.
Всегда сначала удаляйте место жительства заявителя.
Поддерживайте минимальное усиление приемника после обнаружения неправильной структуры шума.
Если кажется, что шум исходит от более чем одного источника или направления, уменьшите усиление РЧ приемника.
Игнорировать любые диаграммы направленности шума, которые не видит пользовательская антенна.
Найдите и устраните только источник, вызвавший жалобу.
Каждая антенна лучше всего работает на одной частоте.Используйте эту частоту при использовании этой антенны.
Оборудование
К настоящему времени вы, возможно, задаетесь вопросом о некотором оборудовании DDF, которое мы обсуждали. Давайте посмотрим на некоторые инструменты профессионального уровня, которые можно использовать в типичном арсенале для обнаружения шума:
Приемник
Хороший приемник DDF должен быть широкополосным, охватывать широковещательный диапазон AM не менее 250 МГц и работать в режиме AM во всем этом диапазоне.Кроме того, он должен иметь аттенюатор или регулятор РЧ-усиления, а также измеритель или индикатор уровня сигнала и, желательно, возможность питания от батареи. Приемник Radar Engineers Model 240 ранее был показан на рисунке 6.
Антенны
Вам понадобится несколько антенн, чтобы дополнить ваш арсенал DDF:
Любительская радиоантенна с частотой 7 МГц или ниже. Это поможет сузить область источников, влияющих на диапазон AM-вещания, а также на более низкие частоты любительского радиодиапазона.Такие антенны можно легко приобрести у поставщиков радиолюбителей. Они используются для мобильной работы на ВЧ-диапазоне и могут быть легко установлены на транспортном средстве с помощью многомагнитного основания. См. Рисунок 12.
Штыревая антенна 140–150 МГц или выше, используемая для определения местоположения структуры источника. Эта антенна может быть легко установлена на транспортном средстве с магнитным основанием для этой цели. Хотя эта антенна не имеет возможности направленного действия, вы можете использовать ее для контроля относительной мощности сигнала по мере приближения к источнику.См. Рисунок 13.
Направленная антенна типа Яги. Эта антенна позволяет определять направление источника шума. Поскольку она больше и ее необходимо поворачивать, это не та антенна, которую можно легко установить на транспортном средстве. Однако его можно носить в руке. Ищите подходящую направленную антенну Yagi, которая покрывает диапазон частот от 140 до 500 МГц. См. Рисунок 14.
Ультразвуковая тарелка
Мой ультразвуковой приемник / штыревой указатель отлично подходит для точного определения источника шума с земли, как только будет обнаружена конструкция, на которой он находится.Несмотря на то, что требуется некоторый опыт, чтобы различать источники короны и искр, я бы не покинул офис без них. См. Рисунок 15.
Анализатор горячих стержней
Сниффер, устанавливаемый на «горячую палку», мягко говоря «незаменим». Это одно средство без замены. Его можно использовать для определения местоположения всех источников шума линии электропередачи , если известна конструкция, на которой они расположены. См. Рисунок 16.
Оборудование с минимальной оценкой направления или отсутствием дефекта
Тепловые / инфракрасные детекторы и коронирующие камеры не рекомендуются исключительно для обнаружения источников RTVI.Источник RTVI редко можно обнаружить с помощью инфракрасного излучения. В некоторых случаях методы тепловизора и коронирующей камеры могут действительно вызвать RTVI. Это бесполезные инструменты для обнаружения шума в линии электропередач.
Ответ на популярную викторину
В этом разделе мы рассмотрели много вопросов. Я надеюсь, что смог дать вам некоторое представление о том, как лучше обрабатывать жалобы на помехи экономичным, эффективным и своевременным образом. Вы думали об ответе на популярную викторину в начале этого раздела? К настоящему времени вы можете подумать, что знаете ответ.
Ответ: Когда он активен.
А теперь позвольте мне закончить этим последним и важным комментарием:
Не забывайте всегда в первую очередь навещать покупателя. Обязательно просмотрите симптомы, прежде чем искать в поле источники, которые могут не иметь отношения к жалобе.
(PDF) Измерение частотных характеристик воздушной высоковольтной линии электропередачи в низком радиочастотном диапазоне
ZAJC et al .: ИЗМЕРЕНИЕ ЧАСТОТНЫХ ХАРАКТЕРИСТИК ВЫСОКОВОЛЬТНОЙ ЛИНИИ 2149
[2] G.Эрикссон, «Классификация коммуникаций в энергосистемах: потребности
,
и требования: опыт практических исследований национальной сети Швеции»,
IEEE Trans. Мощность Del., Т. 17, нет. 2, pp. 345–347, Apr.
2002.
[3] Исследовательский комитет СИГРЭ 35, «Отчет о несущей цифровой линии электропередачи»,
2000.
[4] «Планирование (однополосной) системы несущих линий электропередач », Междунар. Elec-
trotech. Комм., Тех. Отчет IEC / TR 60663, 1980.
[5] Шкарин Ю.П. Высокочастотные каналы по воздушным линиям электропередач.
Приложение к Энергетику, 2001, пп. 1 и 2.
[6] Микуцкий Г.В., Шкарин Ю.П. Высокочастотные каналы на головных линиях электропередачи над
// Энергоатомиздат, 1986.
[7] Г.В. Микуцкий, «Высокочастотные каналы. для защиты энергосистем
и автоматики », Энергетик, 1976.
[8] Сулянович Н.
´
, А.Muj
ˇ
cic
´
, M. Zajc и J. F. Tasic, «Расчет высокочастотных и временных характеристик шума короны
на линии высокого напряжения
», IEEE Trans. Мощность Del., Т. 20, нет. 1, pp. 71–79, Jan. 2005.
[9] A. Muj
ˇ
cic
´
, N. Suljanovic
´
, M. Zajc, JF Tasic, “ Вероятность ошибки
сигналов MQAM в канале ПЛК », в Proc. IEEE Electrotechnical и
Computer Science Conf.ЭРК, 2003. С. 71–74.
[10] Ишкин В.Г., Шкарин Ю.П. Расчет параметров высокочастотных
каналов по воздушным линиям электропередачи // Электр. Power Inst. (на русском языке
). Москва, Россия: Избран. Энергетический институт, 1999.
[11] Микуцкий Г.В. Расчет затухания в высокочастотном канале
nels // Электрочество. 9, pp. 51–53, 1964.
[12] Л. М. Ведепол, «Электрические характеристики многофазных систем передачи
со специальной ссылкой на расчет граничных значений
на частотах линий электропередачи», Proc.Inst. Избрать. Англ., Т. 112, pp.
2103–2112, Nov. 1965.
[13] Н. Сулянович
´
, A.Muj
cic
´
, M. Zajc, J. Tasi
ˇ
c, «Приблизительный расчет высокочастотных характеристик для линии электропередачи с горизонтальным расположением
и соединением средней фазы с землей», Элект. Power Syst.
Res., Vol. 69, pp. 17–24, Apr. 2004.
[14] Hewlett Packard HP 3589A User’s Guide, HP 3589, 1991.
[15] Стандарт IEEE для широкополосных трансформаторов (более 1 десятилетия),
IEEE Std. 111-2000, 2000.
[16] Рекомендуемая практика IEEE для тестирования электронных трансформаторов и
индукторов, IEEE Std. 389–1990, 1990.
Матей Зайц (S’98 – M’00) получил степень бакалавра наук. степень
от факультета электротехники, университет
город Любляна, Любляна, Словения, в 1995 году,
M.Sc. степень Вестминстерского университета,
Westminster, U.К., в 1996 г., и к.э.н. степень
, полученная в Люблянском университете в 1999 году.
Он является доцентом в Университете
Любляны. Его исследовательские интересы включают современные системы связи
, усовершенствованную обработку цифровых сигналов
и параллельные вычисления.
Нермин Сулянович
´
(M’06) получил степень бакалавра наук. и
M.Sc. степени в области электротехники от Факультета электротехники
Университета Тузлы,
Босния и Герцеговина, в 1997 и 2000 годах, а также
Ph.Докторская степень Университета Любляны, Любля-
яна, Словения, в 2004 году.
В настоящее время он является доцентом Университета Тузлы
, Босния и Герцеговина. Его исследовательские интересы
— связь по линиям электропередач и моделирование каналов связи
.
Aljo Muj
ˇ
cic
´
(M’06) получил степень бакалавра наук. степень от
электротехнического факультета Университета
Белграда, Белграда, Югославия, и M.Ученая степень
электротехнического факультета Университета
города Тузла, Босния и Герцеговина, в 1992 г. и
1999 г., а также докторская степень. степень от Университета
Любляны, Любляна, Словения, в 2004 году.
В настоящее время он является доцентом в Университете
Тузлы. Его исследовательские интересы включают методы
связи по линиям электропередачи, модуляцию и
канального кодирования.
Юрий Ф. Таси
ˇ
c (M’86) получил B.Sc., M.Sc.,
и Ph.D. степени в области электротехники от
Университета Любляны, Любляна, Словения, в
1971, 1973 и 1977, соответственно.
С 1971 по 1992 год он был научным сотрудником в Институте имени Йозефа Стефана
. С 1992 по 1993 год он был
приглашенным исследователем и лектором в Университете
Вестминстера, Вестминстер, Великобритания. С 1994 года он
был профессором Университета Любляны.
Его исследовательские интересы включают передовые алгоритмы в области цифровой обработки сигналов
и современных систем связи
.
Антенны | Aruba
Антенны LTE
Aruba 9004 Внутренняя антенна LTE-ANTI
9004-LTE-ANTI — это высокопроизводительная всенаправленная комнатная дипольная антенна. Он идеально подходит для использования со шлюзами Aruba 9004-LTE. 9004-LTE-ANTI подключается к встроенным разъемам RP-SMA на шлюзах 9004-LTE в качестве основной и разнесенной антенн.Антенна может использоваться в качестве антенны GPS, а также может быть расширена с помощью комплекта удлинителя внутренней антенны.
Aruba 9004 Наружная антенна LTE-ANTO
9004-LTE-ANTO — это высокопроизводительная всенаправленная наружная дипольная антенна. Он идеально подходит для использования со шлюзами Aruba 9004-LTE. 90xx-LTE-ANTO устанавливается на открытом воздухе и подключается к 9004-LTE через внешний удлинительный кабель. Антенна также может использоваться как антенна GPS.
Антенны для внутренних точек доступа с разъемом RP-SMA
Внутренняя антенна Aruba AP-ANT-1W
2.4–2,5 ГГц / 5 ГГц, трехдиапазонная всенаправленная антенна 5,0 дБи
Благодаря шарнирному креплению эта антенна обеспечивает гибкость в развертывании и прямое подключение к точкам доступа Aruba с помощью встроенного разъема RP-SMA. Эти антенны являются предпочтительным выбором для развертывания многоцелевых услуг или предотвращения вторжений в беспроводную сеть (WIP).
Внутренняя антенна Aruba AP-ANT-13B
Внутренняя, всенаправленная, двухдиапазонная
AP-ANT-13B обладает характеристиками, которые обычно наблюдаются только у гораздо более крупных антенн, предлагая «бескомпромиссное» покрытие, идеально подходящее для высоких -плотные развертывания точек доступа.
Внутренняя антенна Aruba AP-ANT-16
Внутренняя, трехэлементная всенаправленная, двухдиапазонная
AP-ANT-16 — это двухдиапазонная трехэлементная всенаправленная антенна для использования в приложениях 802.11n MIMO.
Aruba Внутренняя / внешняя антенна AP-ANT-19
Внутренняя / внешняя, двухдиапазонная, всенаправленная
Эта антенна обеспечивает широкополосное покрытие для Wi-Fi и включает в себя все оборудование, необходимое для установки в помещении или на улице. Он обеспечивает полнополосное и всенаправленное покрытие в обоих диапазонах.
Aruba Внутренняя антенна AP-ANT-20W
Двухдиапазонная всенаправленная 2,4 и 5 ГГц
Компактная AP-ANT-20W идеально подходит для многофункциональных точек доступа, которым требуется всенаправленное покрытие для диапазонов 2,4 ГГц и 5 ГГц . AP-ANT-20W имеет шарнирное крепление для гибкости развертывания.
Внутренняя MIMO-антенна Aruba AP-ANT-22
Внутренняя MIMO-антенна Aruba
AP-ANT-22 представляет собой комплект из двух небольших всенаправленных антенн, наклоненных вниз. Предназначен для использования в промышленности и на стадионах.
Внутренняя антенна Aruba AP-ANT-25A
Антенна с двойной поляризацией 2,4 и 5 ГГц
AP-ANT-25A — антенна с двойной поляризацией и номинальной шириной луча 90 ° H x 90 ° V. Эта антенна хорошо подходит для покрытия секторов 2,4 и 5 ГГц для доступа.
Aruba Внутренняя / внешняя антенна AP-ANT-28
Антенна с двойной поляризацией 2,4 и 5 ГГц
AP-ANT-28 — антенна с двойной поляризацией и шириной луча 60 ° H x 60 ° V. Эта антенна хорошо подходит для покрытия секторов 2,4 ГГц и 5 ГГц для доступа Wi-Fi.
Внутренняя MIMO-антенна Aruba AP-ANT-32
Внутренняя MIMO-антенна Aruba
AP-ANT-32 представляет собой комплект из трех небольших всенаправленных антенн, наклоненных вниз. Предназначен для использования в промышленности и на стадионах.
Комнатная антенна Aruba AP-ANT-35A
Мультиполяризованная антенна 2,4 и 5 ГГц
AP-ANT-35A — многополяризованная антенна с номинальной шириной луча 90 ° H x 90 ° V. Эта антенна хорошо подходит для покрытия секторов 2,4 и 5 ГГц для доступа.
Внутренняя / внешняя антенна Aruba AP-ANT-38
2.Многополяризованная антенна 4 и 5 ГГц
AP-ANT-38 — многополяризованная антенна с шириной луча 60 ° H x 60 ° V. Эта антенна хорошо подходит для покрытия секторов 2,4 ГГц и 5 ГГц для доступа Wi-Fi.
Внутренняя антенна Aruba AP-ANT-40
Двухдиапазонная нисходящая всенаправленная потолочная антенна 2,4 ГГц и 5 ГГц
AP-ANT-40 — двухдиапазонная всенаправленная антенна с 4 элементами для использования в Wi-Fi MIMO Приложения.
Диаграммы направленности являются однородными и симметричными, что обеспечивает высокую плотность сигнала в определенных зонах покрытия и оптимальные условия покрытия для работы MIMO.
Aruba Внутренняя / внешняя антенна MIMO 4×4 AP-ANT-45
Многополяризованная антенна 2,4 и 5 ГГц
AP-ANT-45 — многополяризованная антенна с номинальной шириной луча 90 ° H x 90 ° V. Эта антенна хорошо подходит для покрытия секторов 2,4 и 5 ГГц для доступа.
Aruba Внутренняя / Наружная антенна MIMO 4×4 AP-ANT-48
Секторное покрытие Wi-Fi на 2,4 и 5 ГГц
AP-ANT-48 — многополяризованная антенна с номиналом 60 ° H x 60 ° V ширина луча. Эта антенна хорошо подходит для двоих.Покрытие секторов 4 и 5 ГГц для доступа.
Антенны для наружных точек доступа с разъемом N-типа
Наружная MIMO-антенна Aruba ANT- 4×4-D608
Сектор покрытия Wi-Fi 2,4 ГГц и 5 ГГц
ANT-4×4-D608 — многополяризованная антенна с Ширина луча 60 ° H x 60 ° HV. Эта антенна подходит для покрытия секторов 2,4 и 5 ГГц для доступа.
Aruba Наружная антенна MIMO ANT-4 × 4-D100
Зона покрытия Wi-Fi в секторе 2,4 и 5 ГГц
ANT-4 × 4-D100 — многополяризованная антенна с шириной луча 90 ° H x 90 ° HV .Эта антенна хорошо подходит для покрытия секторов 2,4 и 5 ГГц для доступа.
Aruba Наружная антенна MIMO ANT-4×4-5314
Наружная многополяризованная 4,9–6,0 ГГц
ANT-4×4-5314 — это многополяризованная антенна с шириной луча 30 ° H x 30 ° V. Эта антенна хорошо подходит для покрытия улиц, точечного покрытия или для покрытия сидячих мест на стадионах и других крупных общественных местах.
Aruba Наружная антенна MIMO ANT-3×3-D100
Зона покрытия Wi-Fi в секторе 2,4 и 5 ГГц
ANT-3×3-D100 — это многополяризованная антенна с шириной луча 90 ° H x 90 ° V.Эта антенна хорошо подходит для покрытия секторов 2,4 и 5 ГГц для доступа.
Aruba Наружная антенна MIMO ANT-3×3-D608
Зона покрытия Wi-Fi в секторе 2,4 ГГц и 5 ГГц
Наружная антенна MIMO ANT-3×3-D608 мультиполяризована с шириной луча 60 ° по горизонтали и 60 ° по вертикали
.
Наружная антенна Aruba ANT-3 × 3-2005
3×3 MIMO для радиочастотного покрытия в диапазоне частот 2,4–2,5 ГГц
ANT-3×3-2005 представляет собой набор из трех всенаправленных антенн для использования в стандарте 802.11ac и 802.11n MIMO Mesh Link и приложения клиентского доступа.
Наружная антенна Aruba ANT-3×3-5005
3×3 MIMO для радиочастотного покрытия в диапазоне частот 4,9–5,875 ГГц
ANT-3×3-5005 представляет собой комплект из трех всенаправленных антенн для использования в сетях 802.11ac и 802.11n MIMO. и приложения клиентского доступа.
Наружная антенна Aruba ANT-3×3-5010
3×3 MIMO для радиочастотного покрытия в диапазоне частот 4,9–5,875 ГГц
ANT-3×3-5010 представляет собой набор из трех всенаправленных антенн для использования в стандарте 802.11ac и 802.11n MIMO Mesh Link и приложения клиентского доступа.
Aruba Наружная антенна ANT-3×3-5712
Наружная многополяризованная 5 ГГц
ANT-3×3-5712 — это многополяризованная антенна с шириной луча 70 ° по горизонтали и 25 ° по вертикали. Эта антенна идеально подходит для ячеистых соединений точка-множество точек на частоте 5 ГГц.
Комплект внешней антенны Aruba ANT-2X2-2005
Две наружные всенаправленные антенны 2,4–2,5 ГГц
ANT-2×2-2005 — это комплект из двух всенаправленных антенн для использования в стандарте 802.11n MIMO mesh link и приложения клиентского доступа. Комплект содержит две антенны с разной поляризацией, которые можно использовать как пару MIMO 2×2, и обеспечивает покрытие в диапазоне частот 2,4–2,5 ГГц.
Комплект внешней MIMO-антенны Aruba ANT-2X2-2314
Наружная MIMO-антенна ANT-2×2-2314
ANT-2×2-2314 — антенна с двойной поляризацией и шириной луча 30 ° H x 30 ° V. Эта антенна хорошо подходит для покрытия улиц, точечного покрытия или для покрытия сидячих мест на стадионах и других крупных общественных местах.
Комплект наружных антенн Aruba ANT-2×2-5005
Наружные антенны Vpol и Hpol 4,9–5,875 ГГц
ANT-2×2-5005 — это комплект из двух всенаправленных антенн для использования в MIMO-сетях и приложениях доступа к клиентам. Комплект содержит 2 антенны с разной поляризацией, которые можно использовать как пару MIMO 2×2, и обеспечивает покрытие в диапазоне частот 4,9–5,875 ГГц.
Комплект наружных антенн Aruba ANT-2×2-5010
Наружные антенны Vpol и Hpol 4,9–5,875 ГГц
ANT-2×2-5010 — это комплект из двух всенаправленных антенн для использования в MIMO-сетях и приложениях доступа к клиентам.Комплект содержит 2 антенны с разной поляризацией, которые можно использовать как пару MIMO 2×2, и обеспечивает покрытие в диапазоне частот 4,9–5,875 ГГц.
Комплект наружной MIMO-антенны Aruba ANT-2×2-5314
Наружная MIMO-антенна ANT-2×2-5314
ANT-2×2-5314 — антенна с двойной поляризацией и шириной луча 30 ° H x 30 ° V. Эта антенна хорошо подходит для покрытия улиц, точечного покрытия или для покрытия сидячих мест на стадионах и других крупных общественных местах. Он также идеально подходит для соединений точка-точка.Более узкая ширина луча уменьшает зону, где могут быть приняты помехи.
Aruba Наружная антенна ANT-2×2-2714
Наружная 2,4–2,483 ГГц Антенна 70 градусов
ANT-2×2-2714 — это двухэлементная секторная антенна с углом 70 градусов для использования в приложениях MIMO mesh link. Антенна объединяет 2 элемента с различной поляризацией и обеспечивает покрытие диапазона частот 2,400–2,483 ГГц в одном антенном обтекателе.
Aruba Наружный линейный антенный грозозащитный разрядник 2,4 ГГц
2.4Ghz, Lightning Arrester
AP-LAR-24 — это линейный грозозащитный разрядник N-типа (1 x розетка, 1x вилка) для AP Aruba и антенн 2,4 ГГц. Устойчивый к атмосферным воздействиям, он защищает радиостанции AP от переходных процессов, вызванных высоковольтными грозами. AP-LAR-24 предназначен для диапазона 2,4 ГГц и обеспечивает дополнительную фильтрацию от других устройств, таких как радиостанции сотового диапазона.
Проектирование высокопроизводительных контуров фазовой синхронизации с высоковольтными ГУН
Введение
Цепь фазовой автоподстройки частоты (ФАПЧ) является фундаментальным строительным блоком современных систем связи.ФАПЧ обычно используются для обеспечения функции гетеродина (LO) в радиоприемнике или передатчике; они также используются для распределения тактового сигнала и уменьшения шума — и, все чаще, в качестве источника тактового сигнала для аналого-цифрового преобразования (A / D) с высокой частотой дискретизации.
По мере того, как размер элемента при обработке интегральных схем уменьшился, напряжения питания устройств, включая источники питания для систем ФАПЧ и других функций смешанного сигнала, пошли вниз. Однако практическая технология для генераторов, управляемых напряжением (ГУН), критического элемента ФАПЧ, не уменьшилась так быстро.Многие высокопроизводительные конструкции ГУН по-прежнему реализуются с использованием дискретных схем, для которых может потребоваться напряжение питания до 30 В. Это ставит задачу перед разработчиками современных систем ФАПЧ или ВЧ-систем: связать низковольтную ИС ФАПЧ с ГУН более высокого напряжения. Интерфейс сдвига уровня обычно реализуется с использованием схемы активного фильтра, о чем будет сказано ниже.
В этой статье будут рассмотрены основы ФАПЧ, изучено текущее состояние дел в области проектирования ФАПЧ с высоковольтными ГУН, обсуждаются плюсы и минусы типичных архитектур и представлены некоторые альтернативы высоковольтным ГУН.
Основы ФАПЧ
Контур фазовой автоподстройки частоты (рис. 1) — это система обратной связи, в которой фазовый компаратор или детектор управляет ГУН в контуре обратной связи, чтобы частота (или фаза) генератора точно отслеживала значение применяемой опорной частоты. Схема фильтра обычно требуется для интеграции и сглаживания положительного или отрицательного сигнала ошибки и обеспечения стабильности контура. В тракт обратной связи часто включается делитель частоты, чтобы установить выходную частоту (в пределах диапазона ГУН) как , кратное опорной частоты.Делитель может быть реализован так, что кратное частотное число N будет либо целым, либо дробным числом, что характеризует ФАПЧ как ФАПЧ с целым числом N или ФАПЧ с дробным N .
Рисунок 1. Базовая схема фазовой автоподстройки частоты.
Поскольку ФАПЧ представляет собой контур управления с отрицательной обратной связью, сигнал ошибки частоты будет принудительно обнулен в состоянии равновесия для получения точной и стабильной частоты Н × F _REF на выходе ГУН.
ФАПЧ
реализованы различными способами, с использованием полностью цифровых, полностью аналоговых или комбинированных схем, в зависимости от требуемого частотного диапазона, характеристик шума и паразитных составляющих, а также физического размера.В настоящее время предпочтительная архитектура высокочастотных или ВЧ-схем ФАПЧ объединяет полностью цифровые блоки, такие как делители обратной связи и фазовые детекторы, с высокоточными аналоговыми схемами, такими как накачки заряда и ГУН. Основные характеристики системы ФАПЧ со смешанными сигналами:
Опорная частота : стабильная и точная опорная частота, по которой выходной ВЧ-сигнал будет синхронизироваться по фазе. Обычно это происходит от кварцевого генератора или кварцевого генератора с регулируемой температурой (TCXO).
Фазо-частотный детектор (PFD): извлекает сигнал фазовой ошибки из сигналов задания и обратной связи.
Нагнетательный насос : преобразует сигнал ошибки в последовательность положительных или отрицательных импульсов тока пропорционально фазовой ошибке.
Петлевой фильтр : интегрирует импульсы тока от зарядового насоса, обеспечивая чистое напряжение на порт настройки ГУН.
VCO : выводит частоту, которая зависит от напряжения, подаваемого на его порт настройки ( В, _{, настройка} ).ГУН имеет коэффициент усиления К _В , выраженный в МГц / В. Основное выражение ГУН, связывающее выходную частоту с входным управляющим напряжением: f _o = f _c + K _v ( V _tune ), где f _c равно частота смещения ГУН.
Делитель N : Делит выходную частоту до значения PFD или опорной частоты. Его можно просто делить на целое число или, все чаще, реализовывать как дробный делитель на .Дробный делитель можно просто реализовать, переключая значения деления в целочисленном делителе, чтобы получить дробное среднее значение (например, чтобы получить среднее значение 4,25, сосчитайте до 4 три раза и сосчитайте до 5. Один раз. Было подсчитано семнадцать импульсов и 4 были созданы импульсы, поэтому отношение частот 17/4 = 4,25). На практике лучших результатов можно достичь, заимствуя методы, используемые в преобразователях формы шума с высоким разрешением. Таким образом, дробный механизм обычно реализуется с использованием Σ-Δ архитектуры, которая имеет то преимущество, что снижает паразитные частоты.
В качестве примера высокоинтегрированной схемы, используемой в доступных устройствах, на рисунке 2 показана блок-схема ИС ФАПЧ с дробным коэффициентом деления, широкополосного синтезатора ADF4350 со встроенным ГУН; он имеет диапазон выходной частоты от 137,5 МГц до 4400 МГц. (Краткое описание его возможностей можно найти в разделе «Широкополосные схемы ФАПЧ со встроенными VCO».)
Рис. 2. Блок-схема синтезатора с ФАПЧ ADF4350.
Ключевыми характеристиками, ограничивающими производительность ФАПЧ, являются фазовый шум , паразитные частоты и время захвата .
Фазовый шум : Эквивалент джиттера во временной области, фазовый шум — это шум генератора или ФАПЧ, оцениваемый в частотной области. Это среднеквадратичная сумма шума, вносимого различными компонентами системы ФАПЧ. ФАПЧ на основе зарядовой накачки подавляет шум ГУН в полосе пропускания контурного фильтра. Вне полосы пропускания контура преобладает шум ГУН.
Шпоры : Паразитные частотные составляющие вызваны периодическим обновлением зарядного насоса напряжения настройки ГУН.Они появятся при смещении частоты от несущей на частоту PFD. В системе ФАПЧ с дробным коэффициентом паразитные колебания также возникают из-за действия дробного делителя.
Время захвата : Время, необходимое для возврата фазы или частоты ФАПЧ в диапазон захвата при переходе с одной частоты на другую или в ответ на переходное смещение. Он может быть задан с точки зрения настройки частоты или фазы. Степень его важности как спецификации зависит от приложения.
Почему ГУН по-прежнему используют высокое напряжение?
Высокопроизводительные ГУН — одни из последних электронных компонентов, которые устояли перед приливом кремниевой интеграции.Только в последние несколько лет VCO для сотовых телефонов были полностью интегрированы в их радиочипсеты. Однако сотовые базовые станции, микроволновые двухточечные системы, военные и аэрокосмические, а также другие высокопроизводительные приложения все еще выходят за рамки возможностей кремниевых VCO и все еще реализуются с использованием дискретного подхода. Вот почему:
Большинство имеющихся в продаже дискретных ГУН используют варакторный диод с переменной емкостью в качестве настраиваемого элемента в цепи резервуара на основе LC.Изменение напряжения диода изменяет его емкость и, следовательно, резонансную частоту контура резервуара.
Любой шум напряжения на варакторе будет усилен коэффициентом усиления ГУН, К _В , (выраженным в МГц / В) и преобразуется в фазовый шум. Чтобы свести к минимуму фазовый шум ГУН, K _V необходимо поддерживать как можно ниже, но для достижения достаточно широкого диапазона настройки требуется большой K _V . Таким образом, для приложений, требующих низкого фазового шума и широкого диапазона настройки, производители ГУН обычно проектируют генераторы с низким коэффициентом усиления и большим диапазоном входного напряжения, чтобы удовлетворить эти противоречивые требования.
Типичные диапазоны настройки напряжения для узкополосных ГУН составляют от 0,5 В до 4,5 В, в то время как широкополосные ГУН обычно настраиваются в диапазоне от 1 В до 14 В, а в некоторых случаях имеют диапазоны от 1 В до 28 В.
Коаксиальные резонаторные генераторы (CRO) — еще один особый тип ГУН, в котором используется очень низкое усиление и широкое входное напряжение настройки для достижения сверхнизких характеристик фазового шума. Обычно они используются в узкополосной частной мобильной радиосвязи и наземной мобильной радиосвязи .
Подключение к высоковольтному ГУН
Большинство коммерческих ИС синтезаторов с ФАПЧ имеют выходы накачки заряда, которые ограничены максимумом примерно 5,5 В, что недостаточно для непосредственного управления ГУН, который требует более высоких напряжений настройки, если контурный фильтр использует только пассивные компоненты. Топология активного контурного фильтра с использованием схемы операционного усилителя должна использоваться для достижения более высоких напряжений настройки.
Самый простой способ добиться этого — добавить каскад усиления после пассивного петлевого фильтра.Несмотря на простоту конструкции, этот подход имеет некоторые подводные камни: конфигурация инвертирующего операционного усилителя имеет низкий входной импеданс, который нагружает пассивный контурный фильтр, изменяя динамику контура; неинвертирующая конфигурация имеет достаточно высокий входной импеданс, чтобы не загружать фильтр, но будет усиливать любой шум операционного усилителя за счет усиления активного фильтра без преимущества фильтрации предыдущим пассивным контурным фильтром. Намного лучшая топология — это объединить каскад усиления и фильтр в один активный блок фильтров.Рекомендуется предварительная фильтрация, чтобы не перегружать усилитель очень короткими импульсами тока от зарядовой накачки, что может ограничивать входное напряжение.
На рисунке 3 показаны два примера рекомендуемых топологий активных фильтров с предварительной фильтрацией с использованием инвертирующего и неинвертирующего усиления. Обратите внимание, что эти схемы усилителя являются настоящими интеграторами времени, которые заставляют контур ФАПЧ поддерживать нулевую ошибку на своих входах. Вне контура показанные топологии могут дрейфовать к шинам питания.
а. Инвертирование топологии. B. Неинвертирующая топология.
Рисунок 3. Активный фильтр с предварительной фильтрацией.
Инвертирующая топология имеет преимущество, заключающееся в смещении выходного сигнала накачки заряда при фиксированном напряжении, обычно составляющем половину напряжения накачки заряда (V _P/2), что является оптимальным для побочных характеристик. Необходимо позаботиться о том, чтобы обеспечить чистое напряжение смещения, в идеале от специального линейного стабилизатора с низким уровнем шума, такого как ADP150, с соответствующей развязкой как можно ближе к входному выводу операционного усилителя. Значения сопротивления, используемые в цепи делителя, должны быть минимизированы, чтобы уменьшить их вклад в шум.При использовании инвертирующей топологии важно убедиться, что ИС ФАПЧ позволяет при необходимости инвертировать полярность PFD, отменяя инверсию операционного усилителя и управляя ГУН с правильной полярностью. Семейство ADF4xxx обладает этим свойством.
Конфигурация неинвертирующего контурного фильтра не требует специального смещения, поэтому она может быть более компактным решением. Напряжение накачки заряда, вместо смещения на фиксированном уровне, теперь будет изменяться во всем рабочем диапазоне. По этой причине при использовании этого типа фильтра гораздо важнее использовать операционный усилитель с входами Rail-to-Rail.(Требования к диапазону входного напряжения описаны в следующем разделе.)
Выбор операционного усилителя
Выбор операционного усилителя — ключ к максимальному использованию потенциала активного фильтра. Помимо пропускной способности, следует учитывать следующие основные характеристики производительности:
Плотность напряжения шума — выражается в нВ / √Гц
Текущий шум — выражается в пА / √Гц
Входной ток смещения
Диапазон синфазного напряжения
Выходной сигнал фильтра напрямую влияет на генерируемую частоту и фазу; следовательно, плотность шумового напряжения операционного усилителя показывает, сколько фазового шума будет добавлено активным фильтром.Шум усилителя добавляется как в полосе пропускания контура ФАПЧ, так и за его пределами — и наиболее ярко проявляется на угловой частоте контурного фильтра, особенно для усилителей с высокой плотностью шумового напряжения. Таким образом, важно поддерживать низкий уровень шума усилителя, чтобы выполнять функцию усилителя и высоковольтного ГУН: обеспечивать более низкий фазовый шум. Хорошая расчетная цель — <10 нВ / √Гц. Токовый шум обычно довольно мал по сравнению с импульсами тока ошибки, поэтому его влияние, как правило, намного меньше, чем влияние шума напряжения.
Операционные усилители
, которые имеют значительные входные токи смещения по сравнению с выходным током PFD, могут привести к большим выбросам в спектре выходного сигнала PLL. Чтобы поддерживать постоянное напряжение настройки ГУН и синхронизацию ФАПЧ, накачка заряда должна заменять ток смещения, потребляемый входами операционного усилителя в каждом цикле PFD. Это модулирует напряжение V _TUNE на частоте PFD и вызывает выбросы вокруг несущей со смещением, равным частоте PFD. Чем выше входной ток смещения, тем больше модуляция напряжения V _TUNE и выше амплитуды паразитных импульсов.
Диапазон синфазного напряжения или диапазон входного напряжения (IVR), еще одна важная спецификация операционного усилителя, часто упускается из виду, что вызывает серьезные проблемы в конструкции конца. IVR определяет необходимый зазор на входных клеммах между максимальным / минимальным сигналами и шинами положительного / отрицательного напряжения.
Ранние операционные усилители, которые работали на ± 15 В, имели типичный IVR ± 12 В. Медленные боковые входные каскады PNP, добавленные позже, позволяли IVR включать отрицательную шину, тем самым обеспечивая возможность однополярного питания.Хотя любой операционный усилитель будет работать с заземлением и положительным напряжением питания, необходимо соблюдать расстояние от направляющих.
Например, популярный OP27 имеет IVR ± 12,3 В при напряжении питания ± 15 В. Это означает, что входные напряжения должны быть не менее ± 2,7 В от положительной и отрицательной шины. Это ограничение в нижней части диапазона сделало бы его непривлекательным для использования с широкими колебаниями входного сигнала в режиме однополярного питания. Вариант конструкции с двумя источниками питания, если таковой имеется, позволяет гораздо больший выбор операционных усилителей (и упрощает вопрос о смещении входного сигнала).Если необходима конструкция с однополярным питанием, используйте операционные усилители, которые позволяют входному напряжению переключаться с шины на шину (но многие из них могут иметь более высокие характеристики шумового напряжения). Таким образом, для достижения наилучших результатов необходим операционный усилитель с низкой плотностью шумового напряжения для низкого фазового шума, малыми входными токами смещения для малых отпугиваний и входами Rail-to-Rail для работы с однополярным питанием. В таблице 1 перечислены некоторые операционные усилители Analog Devices и их характеристики в соответствии с вышеуказанными критериями проектирования.
Таблица 1. ОУ, рекомендуемые для использования в активных петлевых фильтрах ФАПЧ
Операционный усилитель Шум напряжения,
f = 1 кГц (нВ / √Гц) Токовый шум,
f = 1 кГц (пА / √Гц) Входной ток смещения (тип.) Диапазон входного напряжения, расстояние от нижней направляющей (В) В _{ПИТАНИЕ} Макс, однополярное питание (В)
AD820 16 0.8 2 па –0,2 36
OP184 3,9 0,4 60 па 0 36
AD8661 12 0,1 0,3 пА –0,1 16
OP27 3 0.4 10 па +2,7 36
AD8099 2 8 100 па +1,3 12
Выбор операционного усилителя зависит от области применения. Если паразитные сигналы PFD находятся далеко за пределами полосы пропускания контура (например, в синтезаторах с дробным коэффициентом деления), тогда подойдет операционный усилитель с биполярным переходом и входом транзистора (BJT), такой как OP184 или OP27.Паразиты PFD, вызванные высоким входным током смещения BJT, будут хорошо ослаблены контурным фильтром, и PLL может в полной мере использовать преимущества низкой плотности напряжения шума операционного усилителя BJT.
Если приложение требует, чтобы отношение PFD к полосе пропускания контура было небольшим (например, в синтезаторе с целым числом N), необходимо достичь компромисса между уровнями шума и паразитных выбросов; AD820 и AD8661 могут быть здесь хорошим выбором.
Стоит отметить, что, хотя активные фильтры имеют тенденцию вносить шум в систему ФАПЧ, их способность действовать как буферы обеспечивает преимущество в производительности по сравнению с пассивными фильтрами в некоторых нишах приложений.Например, если ГУН имеет высокий ток утечки на порте настройки, приводящий к высоким парам паразитных импульсов PFD, можно использовать операционный усилитель для уменьшения уровней паразитных помех. Низкоомный выход операционного усилителя может легко обеспечивать ток утечки порта настройки.
Пример проектирования
Рассмотрим пример, в котором гетеродин имеет следующие характеристики:
Диапазон настройки октавы от 1000 МГц до 2000 МГц
Требование к фазовому шуму –142 дБн / Гц при отстройке 1 МГц
Шпоры <–70 дБн
Разнос каналов 250 кГц
Время блокировки <2 мс
Доступно однополярное питание 15 В или 30 В
Чтобы охватить полосу частот 1 ГГц при соблюдении целевого уровня фазового шума, необходимо использовать высоковольтный ГУН и активный контурный фильтр.Спецификации фазового шума и паразитных импульсов, а также ограничение однополярного питания будут определять выбор операционного усилителя. Чтобы соответствовать спецификациям ответвлений, входной ток смещения операционного усилителя должен быть низким, в то время как лучший фазовый шум будет достигнут с операционным усилителем с низким уровнем шума напряжения. Компромисс между ними может быть достигнут, если выбрать операционный усилитель с JFET-входом, такой как AD8661, который имеет входной ток смещения 0,3 пА и шум напряжения 12 нВ / √Гц. Это устройство также может удовлетворить потребность в однополярном питании. RFMD UMS-2000-A16 VCO был выбран для охвата октавного диапазона.
Лучше всего начать с моделирования с использованием топологий активных фильтров, поддерживаемых в инструменте ADIsimPLL ^™. Два рекомендуемых типа фильтров показаны на рисунке 3, но ADIsimPLL поддерживает и другие конфигурации.
Для ФАПЧ был выбран ADF4150, который может работать как в целочисленном, так и в дробном режиме; он также имеет варианты выходного делителя 2/4/8/16/32, что обеспечивает непрерывное покрытие от 2 ГГц до 31,25 МГц. ADF4150 похож на ADF4350, показанный на рисунке 2, но он позволяет выбрать внешний VCO для приложений, которые должны соответствовать более строгим требованиям по фазовому шуму.При моделировании контурный фильтр ФАПЧ был установлен на 20 кГц, чтобы попытаться минимизировать вклад шума операционного усилителя, сохраняя при этом время синхронизации ФАПЧ менее 2 мс.
На рисунке 4 показан график зависимости шума (дБн) от сдвига частоты в моделируемых и измеренных системах с использованием ФАПЧ ADF4150, ГУН UMS и фильтра на основе AD8661. Пик –90 дБн на частоте около 20 кГц из-за шума, добавляемого активным контурным фильтром, можно увидеть в обоих профилях шума, но целевое значение –142 дБн / Гц при отстройке 1 МГц все еще выполняется.Чтобы уменьшить внутриполосный шум, можно использовать операционный усилитель с низким уровнем шума, такой как OP184 или OP27, за счет более высоких паразитов; или ширина полосы контура ФАПЧ может быть уменьшена до менее 20 кГц.
Рис. 4. Моделирование ADIsimPLL в зависимости от измеренных характеристик с использованием AD8661 в качестве операционного усилителя в активном фильтре ФАПЧ.
На рисунке 5 показано улучшение примерно на 6 дБ при использовании OP27. В этом случае паразиты не увеличиваются значительно, поскольку полоса пропускания контура относительно мала. Дальнейшее уменьшение полосы пропускания улучшит фазовый шум для смещений ниже 100 кГц за счет увеличения времени синхронизации системы ФАПЧ.Все эти компромиссы можно протестировать с помощью моделирования ADIsimPLL перед тем, как отправиться в лабораторию.
Рисунок 5. Измеренные характеристики системы ФАПЧ с использованием AD8661 и OP27 в активном петлевом фильтре.
Последние новости: ФАПЧ высокого напряжения
До этого момента обсуждение велось из-за необходимости использования активных фильтров для сопряжения низковольтного устройства ФАПЧ с высоковольтным ГУН. Становятся доступными высоковольтные системы ФАПЧ, что значительно снижает необходимость в активном фильтре . Примером может служить ADF4113HV PLL, который объединяет высоковольтный насос заряда и имеет нормированный минимальный уровень фазового шума –212 дБн / Гц.В этом случае выходная мощность накачки заряда системы ФАПЧ может достигать 15 В, что позволяет использовать более простой пассивный фильтр перед ГУН.
Это семейство высоковольтных ФАПЧ скоро будет дополнено устройствами, которые увеличивают максимальное напряжение до 30 В, и ФАПЧ с дробным коэффициентом деления, которые имеют высоковольтные насосы заряда. Посетите веб-сайт PLL для получения обновлений и информации о новых продуктах.
Широкополосная ФАПЧ со встроенными ГУН
Другой альтернативой использованию активного фильтра с высоковольтным ГУН является использование полностью интегрированной высокопроизводительной ФАПЧ , такой как ADF4350, как показано на рисунке 2.В этом случае ГУН встроен в микросхему. Обсуждавшийся выше компромисс между широким диапазоном настройки и низким фазовым шумом можно избежать за счет использования многополосного ГУН. В ADF4350 три отдельных ГУН интегрированы в микросхему, каждый из которых имеет 16 перекрывающихся поддиапазонов, что в сумме дает 48 поддиапазонов. Каждый раз, когда частота обновляется, запускается автоматическая калибровка для выбора соответствующего поддиапазона VCO.
Это показывает реальную выгоду от переноса схем ГУН с дискретных на кремниевые решения: значительные уровни интеграции могут быть достигнуты на минимальной площади, что обеспечивает большую гибкость проектирования.Например, ADF4350 также включает в себя программируемый каскад выходного делителя, который обеспечивает частотный охват от 137,5 МГц до 4,4 ГГц — очень привлекательная функция для разработчиков радиотехники, которые хотят повторно использовать одну и ту же конструкцию для различных частот и стандартов.
ADF4350 поставляется в квадратном корпусе LFCSP размером 5 мм по сравнению со стандартным квадратным корпусом VCO размером 12,7 мм. Уровни характеристик приближаются к уровням дискретных схем с фазовым шумом –114 дБн / Гц при отстройке 100 кГц и –134 дБн / Гц при отстройке 1 МГц.
Рис. 6. График, показывающий 48 различных полос в зависимости напряжения ГУН ADF4350 от частоты.
Для получения дополнительной информации об одном из самых широких портфелей ФАПЧ в отрасли, включая интегральные схемы с целым числом, дробным коэффициентом, интегрированный ГУН и высоковольтные микросхемы ФАПЧ, расширяющие границы производительности и упрощающие конструктивные задачи для разработчиков схем ФАПЧ и радиостанций по всему миру, обратитесь к Веб-сайт синтезаторов с ФАПЧ / ГУН.
Рекомендации
Форумы прикладных радиолабораторий.http://www.radio-labs.com.
Бест, Роланд Э. Петли с фазовой синхронизацией. Дизайн, моделирование и приложения . Макгроу Хилл.
Кертин, Майк и Пол О’Брайены. 1999. «Цепи фазовой автоподстройки частоты для высокочастотных приемников и передатчиков — Часть 2». Аналоговый диалог , Том 33.
Информацию обо всех компонентах ADI можно найти на сайте www.analog.com.
MIC Веб-сайт по использованию радиооборудования ｜ Система сертификации соответствия ｜ Указанные категории
PY рупий модельного года
MCA (кроме наземной подвижной станции) Статья 2 абзац 1 пункт (1) -4 M или N
SSB для наземной мобильной станции и портативной радиостанции Статья 2 абзац 1 пункт (1) -9 S
Система угловой модуляции для наземной мобильной станции и портативной радиостанции (F3E и т. Д.) Статья 2 абзац 1 пункт (1) -10 D
Система частотной модуляции для наземной подвижной станции и портативной радиостанции (F3E и т. Д.) Статья 2 абзац 1 пункт (1) -11 F
Радиомикрофон специальный Статья 2 абзац 1 пункт (1) -12 В
Цифровой радиомикрофон Статья 2 абзац 1 пункт (1) -12-2 CU
Морской мобильный телефон DSB Статья 2 абзац 1 пункт (1) -13 ЙО
Морской мобильный телефон SSB мощностью менее 50 Вт Статья 2 абзац 1 пункт (1) -14
Система частотной модуляции Статья 2 абзац 1 пункт (1) -15 QY
Радиолокация Статья 2 абзац 1 пункт (2) Q
Радиобуи Статья 2 абзац 1 пункт (2) -2
Метеорологические средства Статья 2 абзац 1 пункт (3) -2 S
Комфортное радио (диапазон 900 МГц) Статья 2 абзац 1 пункт (4) SY
Комфортное радио (диапазон 150, 400 МГц) Статья 2 абзац 1 пункт (4) -2 TY
Комфортное радио (диапазон 27 МГц) Статья 2 абзац 1 пункт (4) -4 UY
Комфортное цифровое радио (диапазон 150, 400 МГц) Статья 2 абзац 1 пункт (4) -5 SV
Комфортное цифровое радио (диапазон 150, 400 МГц, с датчиком несущей) Статья 2 абзац 1 пункт (4) -6 телевизор
Комфортное радио (диапазон 950 МГц) Статья 2 абзац 1 пункт (4) -7 WU
Комфортное радио (диапазон 50 ГГц) Статья 2 абзац 1 пункт (5) С
Помещение радио Статья 2 абзац 1 пункт (6) А
Радиостанция в помещении (диапазон 950 МГц, с датчиком несущей) Статья 2 абзац 1 пункт (6) -2 PV
Радиостанция в помещениях (диапазон 2450 МГц, с использованием системы скачкообразной перестройки частоты) Статья 2 абзац 1 пункт (6) -3 RV
Базовая станция для сотового телефона TDMA Статья 2 абзац 1 пункт (10) -3 RZ
Базовая станция для сотового телефона CDMA Статья 2 абзац 1 пункт (11) -2 YZ
Базовая станция фемтосоты для сотового телефона CDMA Статья 2 абзац 1 пункт (11) -2-2 WV
Базовая станция для сотового телефона W-CDMA Статья 2 абзац 1 пункт (11) -5 AX
Базовая станция для сотового телефона CDMA2000 Статья 2 абзац 1 пункт (11) -6 BX
Базовая станция фемтосоты для сотового телефона W-CDMA Статья 2 абзац 1 пункт (11) -6-2 XV
Базовая станция Femtocell для сотового телефона CDMA2000 Статья 2 абзац 1 пункт (11) -6-3 ZV
Базовая станция для W-CDMA (HSDPA) Статья 2 абзац 1 пункт (11) -9 NW
Базовая станция для CDMA2000 (1xEV-DO) Статья 2 абзац 1 пункт (11) -10 PX
Базовая станция фемтосоты для W-CDMA (HSDPA) Статья 2 абзац 1 пункт (11) -10-2 AU
Базовая станция фемтосоты для CDMA2000 (1xEV-DO) Статья 2 абзац 1 пункт (11) -10-3 БУ
Базовая станция для TD-CDMA Статья 2 абзац 1 пункт (11) -13 QW
Базовая станция для TD-SCDMA Статья 2 абзац 1 пункт (11) -14 RW
Базовая станция для XGP (2 ГГц TDD) Статья 2 абзац 1 пункт (11) -16 ЕС
Базовая станция для MBTDD 625k-MC (2 ГГц TDD) Статья 2 абзац 1 пункт (11) -18 ГУ
Базовая станция для LTE Статья 2 абзац 1 пункт (11) -20 МЕ
Базовая станция для LTE (2 ГГц TDD) Статья 2 абзац 1 пункт (11) -22 КУ
Базовая станция для UMB Статья 2 абзац 1 пункт (11) -24 MU
Базовая станция для мобильного WiMAX (2 ГГц TDD) Статья 2 абзац 1 пункт (11) -27 УЕ
Базовая станция для UMB (2 ГГц TDD) Статья 2 абзац 1 пункт (11) -28 QU
Любительская станция Статья 2 абзац 1 пункт (12) К
Базовая станция для абонентской радиодоступа в диапазоне 26/38 ГГц (тип точка-многоточка) Статья 2 абзац 1 пункт (15) KY
Сухопутная мобильная станция для абонентской радиодоступа в диапазоне 22/26/38 ГГц (точка-точка) Статья 2 абзац 1 пункт (15) -3
Стационарная станция симплексной связи телеметрического и радиовещательного типа Статья 2 абзац 1 пункт (16) ДЗ
Стационарная станция аварийной сигнализации в диапазоне 60 МГц Статья 2 абзац 1 пункт (17) EZ
Фиксированная станция электросвязи в диапазоне 22 ГГц Статья 2 абзац 1 пункт (18) ФЗ
Базовая станция для системы беспроводного доступа в диапазоне 5 ГГц Статья 2 абзац 1 пункт (19) -5 ZW
Базовая станция для системы беспроводного доступа в диапазоне 5 ГГц (тип с низким уровнем паразитных составляющих) Статья 2 абзац 1 пункт (19) -6 AV
Наземное мобильное реле для системы беспроводного доступа в диапазоне 5 ГГц (ограничено для использования в особых зонах) Статья 2 абзац 1 пункт (19) -7 BV
Наземное мобильное реле для системы беспроводного доступа в диапазоне 5 ГГц (тип с низким уровнем паразитных помех) (ограничено для использования в особых зонах) Статья 2 абзац 1 пункт (19) -8 CV
Цифровой MCA (диапазон 1500 МГц, кроме сухопутной подвижной станции) Статья 2 абзац 1 пункт (20) Гц
Цифровой MCA (диапазон 800 МГц, кроме сухопутной подвижной станции) Статья 2 абзац 1 пункт (20) -2 VX
Базовая станция PHS Статья 2 абзац 1 пункт (23) KX
Релейная станция PHS Статья 2 абзац 1 пункт (23) -2 LX
Испытательная станция PHS Статья 2 абзац 1 пункт (23) -3 MX
Фиксированная станция электросвязи в диапазоне 38 ГГц Статья 2 абзац 1 пункт (24) LZ
Система РЗССБ Статья 2 абзац 1 пункт (25) RN
Автоматический выбор частоты системы RZSSB Статья 2 абзац 1 пункт (25) -2 RO
Система слежения за частотой RZSSB Статья 2 абзац 1 пункт (25) -3 RP
Узкополосная цифровая система Статья 2 абзац 1 пункт (25) -4 QV
Автоматический выбор частоты Узкополосная цифровая система Статья 2 абзац 1 пункт (25) -5 ДО
Отслеживание частоты Узкополосная цифровая система Статья 2 абзац 1 пункт (25) -6 DP
Система обнаружения транспортных средств Статья 2 абзац 1 пункт (26) NZ
Сигнальная система Статья 2 абзац 1 пункт (27) PZ
Радар класса III Статья 2 абзац 1 пункт (28) -3 VY
Радар класса IV Статья 2 абзац 1 пункт (29) UZ
Базовая станция в диапазоне 60 ГГц Статья 2 абзац 1 пункт (31) -2 CX
Сухопутная подвижная станция в диапазоне 60 ГГц (точка-точка) Статья 2 абзац 1 пункт (31) -4 EX
Базовая станция для выделенной системы связи малого радиуса действия Статья 2 абзац 1 пункт (33) DY
Стационарная станция муниципальной цифровой службы предупреждения стихийных бедствий в диапазоне 60 МГц Статья 2 абзац 1 пункт (38) GX
Цифровая радиосистема аэропорта (MCA и добавление типа прямого подключения) Статья 2 абзац 1 пункт (40) BW
Базовая станция, Сухопутная мобильная ретрансляционная станция и Сухопутная мобильная станция для электросвязи и общественного обслуживания в диапазоне 18 ГГц (точка-точка) Статья 2 абзац 1 пункт (41) CW
Сухопутная подвижная станция электросвязи и общественного обслуживания в диапазоне 18 ГГц (многоточечный тип) Статья 2 абзац 1 пункт (42) DW
Базовая станция и наземная мобильная ретрансляционная станция для электросвязи и общественного обслуживания в диапазоне 18 ГГц (тип многоточечной связи) Статья 2 абзац 1 пункт (43) EW
Фиксированная станция электросвязи в диапазоне 18 ГГц Статья 2 абзац 1 пункт (44) FW
Фиксированная станция общего пользования в диапазоне 18 ГГц Статья 2 абзац 1 пункт (45) ГВт
Фиксированная станция электросвязи в диапазоне 1500 МГц Статья 2 абзац 1 пункт (48) VW
Базовая станция для WiMAX Статья 2 абзац 1 пункт (49) GV
Базовая станция для MBTDD-W Статья 2 абзац 1 пункт (50) HV
Базовая станция для PHS нового поколения Статья 2 абзац 1 пункт (53) кВ
Базовая станция для MBTDD 625K Статья 2 абзац 1 пункт (55) МВ
Заполнитель промежутка для цифрового наземного телевизионного вещания Статья 2 абзац 1 пункт (57) ОВ
Заполнитель промежутка для цифрового наземного телевизионного вещания (подключение к сети кабельного телевидения и т.
Навигация по записям
Таблица киловатт сечение провода. Выбор сечения кабеля по мощности и току: таблицы и расчеты
Где находится диагностический разъем на шевроле нива. Диагностический разъем Шевроле Нива: расположение, особенности подключения и использования
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Карта сайта
© M-Gen
