Радиотехника колонки. Ремонт колонок Радиотехника S-30 и усилителя Weconic EQB-105: пошаговое руководство

Как отремонтировать акустические колонки Радиотехника S-30. Как восстановить работоспособность усилителя Weconic EQB-105. Какие инструменты понадобятся для ремонта аудиотехники. Как заменить поврежденные детали в колонках и усилителе.

Диагностика и ремонт усилителя Weconic EQB-105

Первым этапом ремонта аудиосистемы стала диагностика и восстановление работоспособности усилителя Weconic EQB-105. Этот компактный автомобильный усилитель мощностью 4×25 Вт оснащен 7-полосным эквалайзером и индикатором выходной мощности.

При осмотре усилителя были выявлены следующие проблемы:

• Перегоревшая микросхема HA13001
• Неисправные лампочки подсветки
• Загрязнение внутренних компонентов

Для ремонта усилителя потребовалось:

1. Заменить микросхему HA13001
2. Заменить лампочки подсветки на светодиоды
3. Очистить плату и компоненты от пыли и грязи
4. Восстановить поврежденные дорожки на плате

После замены микросхемы и очистки один из каналов усилителя по-прежнему работал тише. Причиной оказалась трещина в дорожке печатной платы. После пропайки поврежденного участка работоспособность усилителя была полностью восстановлена.

Особенности ремонта акустических систем Радиотехника S-30

Колонки Радиотехника S-30 — это двухполосные акустические системы мощностью 30 Вт с номинальным сопротивлением 4 Ом. При осмотре колонок были выявлены следующие проблемы:

• Повреждение гибких проводников к диффузорам динамиков
• Разрушение поролоновых трубок фазоинверторов
• Деформация защитных решеток НЧ-динамиков
• Загрязнение внутренних компонентов

Ремонт колонок включал следующие этапы:

1. Разборка корпусов и извлечение динамиков
2. Замена поврежденных гибких проводников
3. Изготовление новых трубок фазоинверторов
4. Выправление деформированных защитных решеток
5. Очистка всех компонентов от пыли и грязи
6. Сборка колонок

Технология замены гибких проводников в динамиках

Одной из наиболее сложных операций при ремонте колонок Радиотехника S-30 стала замена поврежденных гибких проводников, соединяющих катушку динамика с контактной колодкой. Для этого потребовалось:

1. Аккуратно отпаять старые проводники от катушки и колодки
2. Изготовить новые гибкие проводники из телефонного кабеля
3. Припаять новые проводники к катушке динамика
4. Закрепить проводники на диффузоре специальными держателями
5. Припаять свободные концы к контактной колодке

Для изготовления гибких проводников был использован многожильный кабель от телефонной трубки. Это позволило получить прочное и гибкое соединение, устойчивое к многократным изгибам.

Изготовление новых трубок фазоинверторов

Оригинальные поролоновые трубки фазоинверторов в колонках Радиотехника S-30 со временем разрушились. Для их замены были изготовлены новые трубки из синтетического материала. Процесс включал следующие этапы:

1. Измерение размеров оригинальных трубок
2. Подготовка полосок из синтетического материала нужной длины
3. Сворачивание полосок в трубки нужного диаметра
4. Фиксация трубок с помощью силиконового клея
5. Изготовление и установка прокладок для герметичного прилегания

Новые трубки фазоинверторов обеспечили правильную работу акустического оформления колонок и улучшили качество воспроизведения низких частот.

Восстановление защитных решеток динамиков

Защитные металлические решетки НЧ-динамиков Радиотехника S-30 были деформированы. Для их выпрямления использовался следующий метод:

1. Подготовка круглой опоры подходящего диаметра (использовалась винная пробка)
2. Размещение деформированного участка решетки на опоре
3. Аккуратное выпрямление решетки надавливанием ладонями
4. Проверка результата и повторение процесса при необходимости

Этот простой метод позволил восстановить первоначальную форму защитных решеток без повреждения их структуры.

Сборка и настройка отремонтированной аудиосистемы

После завершения всех ремонтных работ была выполнена сборка и настройка аудиосистемы:

1. Установка динамиков в корпуса колонок
2. Монтаж новых трубок фазоинверторов
3. Подключение светодиодов индикации перегрузки
4. Установка защитных решеток
5. Подключение колонок к отремонтированному усилителю
6. Настройка уровней громкости и эквалайзера

Для питания усилителя был использован импульсный блок питания мощностью 12В/3А. В цепь питания был добавлен предохранитель на 4А для защиты от перегрузок.

Результаты ремонта и улучшение звучания системы

Проведенный ремонт позволил восстановить работоспособность акустических колонок Радиотехника S-30 и усилителя Weconic EQB-105. В результате были достигнуты следующие улучшения:

• Восстановлена полная выходная мощность усилителя
• Улучшено качество звучания колонок во всем диапазоне частот
• Устранены искажения, вызванные повреждением проводников динамиков
• Восстановлена правильная работа фазоинверторов
• Улучшен внешний вид колонок за счет выпрямления решеток

Общая стоимость ремонта составила менее 20% от цены новой аналогичной системы, что делает его экономически оправданным.

Ремонт колонок Radiotehnika S-30 + Weconic EQB-105 (бюджетное Hi-Fi из хлама)

На наглядных примерах покажу как отремонтировать «старенькие да удаленькие» акустические колонки Radiotehnika S-30 с маленьким автомобильным усилителем мощности Weconic EQB-105, который оснащен индикатором выходной мощности и 7-ми полосным графическим эквалайзером. Поделюсь интересными идеями по восстановлению динамических головок, принципиальной схемой УМЗЧ на HA13001 и полезной информацией по ремонту.

Примечание: если вас интересует только ремонт колонок S-30 — используйте навигацию по содержанию!

Содержание:

• Вместо вступления
• Обзор усилителя мощности Weconic EQB-105
• Ремонт усилителя
• Акустические колонки Radiotehnika S-30
• Разбираем колонки, осматриваем проблемные места
• Ремонт гибких жгутиков, идущих к диффузорам динамиков
• Замена трубок для фазоинверторов
• Исправляем деформацию защитных сеток
• Собираем колонки обратно
• Подключение колонок и усилителя мощности
• В завершение

Вместо вступления

Перебирая старую/нерабочую электронику у себя в кладовке, попался мне в руки маленький, но уже нерабочий автомобильный усилитель мощности Weconic EQB-105. Перед тем как я собрал свой самодельный УМЗЧ Phoenix P-400, этот малыш раскачивал все мои акустические системы и радовал достаточно неплохим звуком. Позже этот усилитель подгорел, поскольку на него было подано немного завышенное напряжение питания с раскачкой на всю мощность.

В наличии были еще нерабочие акустические колонки Radiotehnika S-30, я подумал: «если их отремонтировать и совместить вместе с усилителем, то получилась бы отличная акустика к домашнему телевизору»!

Покупать набор акустики к ТВ за 150$+ ну никак не хотелось, а здесь выпала возможность собрать бюджетную Hi-FI аудио-систему, вложив немножко своего времени и совсем немного денег.

Итак, начну свой рассказ с усилителя…

Обзор усилителя мощности Weconic EQB-105

Вот так примерно выглядел этот усилитель, правда он мне попался в руки без боковых ушей, которые используются для крепления усилителя к внутреннему шасси автомобиля.

Рис. 1. Внешний вид усилителя мощности Weconic EQB-105 с 7-ми полосным эквалайзером.

Производитель усилителя — «WECONIC Professional Carhifi», компания которая принадлежала «Inter-Union Techno GmbH, 76829 Landau» (inter-union.de). Занималась она изготовлением различной автомобильной аудио-техники: акустических систем (АС), усилителей мощности, эквалайзеров.

Марка Weconic уже ушла в прошлое, оставив после себя набор различных аудио-девайсов, один из которых попался в мои руки.

Характеристики усилителя:

• 4 выхода для подключения акустических систем;
• 2 входа для подачи сигнала;
• Индикатор выходной мощности из разноцветных 5 светодиодов;
• Графический эквалайзер на 7 полос;
• Регулятор баланса между каждой из пар АС;
• Питание — 12-14В.

Припоминаю как впервые увидел надпись на усилителе «100 Watt Live Sound» — прямо не терпелось его подключить к своим Амфитонам 100АС-022, потом я понял что это значение преувеличено. Полагалось что усилитель выдает 4х25Ватт, но в реальности можно получить примерно по 17Вт на канал при условии хорошего питания.

Ремонт усилителя

Усилитель мощности выполнен по мостовой схеме включения на двух микросхемах HA13001. Предусилитель собран на четырех ОУ, которые содержатся в одной микросхеме BA10324, фильтры эквалайзера собраны на 14-ти транзисторах, а индикатор выходной мощности — на микросхеме LB1403.

Полностью разобрав усилитель, я понял что работы предстоит немножко больше чем ожидалось.

Рис. 2. Усилитель Weconic EQB-105 в разобранном виде, только электроника (картинка кликабельна).

Что придется сделать:

1. Заменить микросхему HA13001;
2. Заменить перегоревшие лампочки подсветки;
3. Почистить все от мусора.

Хотя в усилителе было 4 выхода, в реальности в нем 2 канала усиления мощности, а распределение мощности между четырьмя каналами выполняется при помощи сдвоенного переменного резистора из керамики. Ручка этого резистора совмещена с переключателем, который позволяет подключить источник сигнала через усилитель (нажата, усилитель включен), или же напрямую к АС (отжата).

В усилителе выгорела одна из микросхем HA13001. Как оказалось это достаточно редкая микросхема от фирмы Hitachi Semiconductor.

Рис. 3. Микросхема Hitachi HA13001 (Япония).

Поиски данной микросхемы в интернет магазинах не дали результата, поход по радио-точкам на рынке также не увенчался успехом. Один из радиолюбителей-старожилов на базаре сказал мне что микросхемы-УНЧ фирмы Hitachi было очень сложно подделать, поэтому они ценились.

В одном из местных магазинов электронных компонентов мне все же удалось найти две микросхемы HA13001, правда одна была с подломленной ножкой — забрал обе и со скидкой! Потом еще нашел микросхемы HA13001 на AliExpress.

Характеристики HA13001:

• Выходная мощность, стерео — 2 х 5,5 Вт;
• Выходная мощность, мост — 17,5 Вт;
• Напряжение питания, мин. — 8 В;
• Напряжение питания, тип. — 13,2 В;
• Напряжение питания, макс. — 18 В;
• Ток покоя — 80мА;
• Диапазон воспроизводимых частот — 20-20000Гц;
• Максимальный выходной ток — 4,5А;
• Усиление — 50 дБ.

Рис. 4. Принципиальная схема двухканального и мостового усилителя мощности на HA13001.

Замена микросхемы сразу же дала свой результат — оба канала запели, но почему-то один из них играл на порядок тише. Я уже был немножко расстроился, но тут на помощь пришел господин «случай».

Ко мне в комнату зашли гости с малышом, которому сразу же стало интересно что это такое играет да еще и светится, забирая малыша от работающего усилителя я немного приподнял плату — оба канала на секунду заиграли ровно.

Видать где-то нет контакта: плохая пайка, оторванный проводник, поврежденная деталь, трещина на плате? — причину предстояло выяснить и устранить.

Прощупав все детали, проводники я не услышал никаких изменений в звучании. Включив настольную лампу и вооружившись лупой я начал тщательный осмотр печатной платы, электронных компонентов на наличие каких-либо видимых дефектов. Все детали целы, пропаял лишь некоторые соединения, а вот место пропадающего контакта так и не нашел.

Очень не хотелось, но все же пришлось отпаять плату с регуляторами и искать причину на ней. Гетинаксовые печатные платы очень нежные — немножко перегрел контакт паяльником и любая дорожка может запросто отвалиться.

Рис. 5. Отпаянная плата эквалайзера с регуляторами (рисунок кликабелен).

Как и предполагал, несколько дорожек все же отвалилось — не беда, потом их заменим термостойкими проводниками и все будет ОК.

Пропаял подозрительные соединения на плате регуляторов, и раз уж плата отпаяна и имеется удобный доступ к компонентам то решил заодно заменить все лампочки подсветки панели управления.

Быстрое измерение потребляемого одной лампочкой тока показало мне значение — 34мА. А если будут светиться все 4 лампочки — примерно 140мА тока в никуда, 12В*0,14А=1,68Вт!

Рис. 6. Измерение тока потребляемого лампой накаливания для подсветки панели.

Решил заменить лампочки накаливания на синие светодиоды, которые оказались очень экономичными. Я подключил один светодиод через переменный резистор на 10 кОм к источнику питания +12В, вращая ручку резистора добился достаточно яркого свечения при токе всего-то 4мА. Измерив сопротивление резистора в зафиксированном состоянии я получил значение — 2,5 кОм.

Результат: 4×4мА=16мА (против 140мА) + приятное синее свечение. ))

Как оказалось, просто так установить светодиоды не получится — их диаметр равен 5мм против диаметра лампочек 3.5мм. Выход здесь простой — подогнать размеры корпуса каждого из светодиодов при помощи надфиля (напильника).

Рис. 7. Подгонка размеров светодиодов при помощи алмазного надфиля (кликабельно).

Светодиоды впаял на места ламп накаливания, а гасящие резисторы по 2,5кОм подключил последовательно к каждому светодиоду навесным монтажом с обратной стороны платы, предварительно разрезав дорожки таким образом чтобы каждую пару светодиод+резистор подключить в параллель.

Рис. 8. Впаянные светодиоды с гасящими резисторами.

Рис. 9. Тест свечения светодиодов для панели подсветки.

Яркость свечения отличная, останется потом еще припаять светодиод для подсветки зоны управления громкостью. С подсветкой разобрались, возвращаемся к проблеме с перекосом в громкости каналов.

Припаяв плату с регуляторами тембра к основной и подключив усилитель к блоку питания я убедился что проблема не исчезла, теперь никакая деформация платы и ее изгибание не влияли на работу усилителя в позитивную сторону.

Отпаял плату лицевой панели обратно, решил соединить обе платы гибкими проводниками и потом в таком виде уже искать причину проблемы. Это нужно было сделать сразу, я же надеялся что проблема кроется в местах спаивания обеих плат — как оказалось потом — почти так, но не совсем.

Рис. 10. Временное соединение плат при помощи гибких проводников.

Немного поигравшись с этими платками, вращая их, сжимая и прощупывая детали, причина перекоса в звучании каналов была найдена. Скрывалась она в треснувшей дорожке возле отверстия-паза для вставки части основной платы.

Заметить эту трещину визуальным осмотром не удалось — она скрывалась под тонким слоем канифоли. Начал поочередно отпаивать все проводники, соединяющие обе платы и анализировать. Отпаяв один из крайних проводников я заметил что это никак не повлияло на работу усилителя — странно. Очистив от мусора дорожку, к которой припаян этот проводник, сразу же заметил дефект — УРА!

Рис. 11. Причина перекоса звучания каналов усилителя — трещина в дорожке (кликабельно).

Треснувшая дорожка была очищена и пропаяна. Для соединения контактов в местах где дорожки поотпадали, решил применить термостойкий провод с изоляцией из фторопласта — МГТФ.

Рис. 12. Восстанавливаем дорожки, соединяя контакты термостойким проводом МГТФ.

После восстановления дорожек и соединения плат, осталось убрать весь мусор на переменных резисторах, очистить корпус и элементы управления от пыли. Для этого применил кусочек ватки, намоченный в спирт и намотанный на очищенную спичку.

Рис. 13. Очистка корпуса и компонентов усилителя от пыли и мусора.

Рис. 14. Отремонтированный усилитель Weconic EQB-105.

Акустические колонки Radiotehnika S-30

С усилителем мощности разобрался, пришло время акустических систем Радиотехника S-30. Колонки старенькие, но звук у них очень хороший, если все привести в порядок.

Технические характеристики S-30:

• Номинальная электрическая мощность — 10 Вт;
• Паспортная электрическая мощность — 30 Вт;
• Номинальное электрическое сопротивление — 4 Ома;
• Номинальное звуковое давление (в диапазоне частот 100 — 4000 Гц) — 1.2 Па;
• Диапазон воспроизводимых частот — 50-18000 Гц;
• Размеры акустической системы — 364x214x195 мм;
• Масса АС — 6 кГ.

Принципиальная схема колонок Радиотехника S30 приведена на рисунке ниже.

Рис. 15. Принципиальная схема акустических колонок Radiotehnika S-30.

Разбираем колонки, осматриваем проблемные места

В одной из колонок низкочастотный (НЧ) динамик уже почти не играет. Все в пыли, решетки НЧ-динамиков деформированы.

Рис. 16. Колонки Radiotehnika S-30 (состояние до ремонта).

Также явно заметен дефект в фазоинверторах колонок — поролон превратился в деформированную и твердую массу, в одной из колонок он вообще перекрыл отверстие фазоинвертора.

Снял крышку первой колонки и измерил длину трубки фазоинвертора из старого поролона — 5см.

Рис. 17. Первая колонка S-30 со снятой крышкой, мерим длину трубы частично сохранившегося фазоинвертора.

Рис. 18. Вторая колонка S-30 со снятой крышкой, поролон превратился в твердую массу.

Во второй колонки еще более жуткое зрелище. Часть поролона превратилась в твердую массу, часть — сыпется как порошок, а еще другая часть стала липкой массой, которою пальцами лучше не касаться.

Очистил остатки поролона при помощи отвертки и ножа. Открутил винты с защитных решеток с НЧ-динамиков, тем самым освободив их для последующего извлечения.

Рис. 19. Снимаем защитную сетку с НЧ-динамика колонки Radiotehnika S-30.

Аккуратно, при помощи отверточки, извлек НЧ-динамик, который был посажен на смесь напоминающую пластилин. Отпаивая проводники от динамика очень важно запомнить их подключение: два проводника соединенные в одну точку идут к минусу динамика, один проводник — к плюсу.

Чтобы не запутаться в полярности подключения динамика после ремонта, проводник идущий к плюсу динамика можно обмотать кусочком изоленты или же пометить его при помощи маркера. В любом случае можно обратиться к принципиальной схеме колонок.

Из колонки был извлечен мешочек с ватой, после этого последовала прогулка на улицу, чтобы выдуть из корпуса остатки порошкообразного поролона и другой мусор, который там накопился за все время жизни колонки.

Рис. 20. Извлечение низкочастотного динамика из колонки Радиотехника S30.

Рис. 21. Динамики 10ГД-34-80 (4Ом) от колонок Radiotehnika S-30.

Ремонт гибких жгутиков, идущих к диффузорам динамиков

Освободив место на рабочем столе и отложив корпуса колонок в сторону, взялся за ремонт динамиков 10ГД-34-80. Очень частая причина неработоспособности динамиков в колонках советского производства — перелом гибких плетенных жгутов, идущих от контактной колодки к диффузору, что приводит к пропаданию контакта с катушкой магнитной системы.

Рис. 22. Причина неработоспособности динамика 10ГД-34-80 — отломанный от диффузора гибкий жгутик (картинка кликабельна).

Приступая к ремонту, кроме паяльника с тонким жалом, понадобятся: кусачки, небольшая отвертка, пинцет и тонкий скальпель. Если нет скальпеля то можно изготовить небольшой самодельный резак из полотна для пилы по металлу, обточив его на точильном станке.

Рис. 23. Необходимые инструменты для ремонта гибких жгутиков.

Жгутики, идущие к диффузору, были отпаяны от контактных колодок динамика, также извлечены изоляционные трубочки из резины — кембрики.

Рис. 24. Отпаиваем жгутики от контактных колонок в динамике 10ГД-34-80.

Рис. 25. Извлекаем конец контактного жгутика с изоляционной трубочкой.

Очень аккуратно, не спеша, разогнул в стороны два усика, которые прижимают жгутик из проводников к диффузору. Для этого можно использовать скальпель или же маленькую отвертку с тонким жалом.

Рис. 26. Разгибаем усики, которые удерживают электропроводящий жгутик на диффузоре динамика (кликабельно).

После этой процедуры очень важно не шевелить жгутик и не дергать за него, поскольку он уже не закреплен и к нему припаян проводник от катушки магнитной системы динамика.

При помощи паяльника с тонким жалом жгутик был отпаян от проводника катушки. Если же паяльника с тонким жалом нет в наличии, то можно изготовить временное тонкое жало, намотав толстый (сечением 3-5мм), очищенный от  эмали медный проводник на толстое жало паяльника, с последующей заточкой намотанного жала при помощи напильника.

Рис. 27. Поврежденный гибкий проводник извлечен из динамика, нить осталась а сетка из проводов поломалась.

Отпаяв все четыре жгутика (для 2х динамиков) принялся искать донора для новых жгутиков — гибких проводников идущих к диффузору.

Отличным донором могут стать проводники из кабеля, которым соединяются телефонные трубки с базой — они скручены в спираль и являются очень гибкими, стойкими к многократным изгибам. Найти такой проводник не составит большого труда на базаре, или же зайдя в гости к местным телефонистам.

Рис. 28. Кабель от телефонной трубки — донор для изготовления гибких жгутиков.

Рис. 29. Строение гибкого телефонного кабеля (клик по картинке для увеличения).

Телефонный кабель состоит из трех жил, каждая из которых являет собою проводник в разноцветной изоляции, который в свою очередь состоит из шести жилок, а каждая жилка — это намотанная на волокнистую основу (нить) электропроводящая фольга.

Изоляция кабеля была аккуратно надрезана по всей необходимой длине, все три проводника извлечены и очищены от изоляции. Длина проводников-доноров, необходимых для ремонта двух динамиков — примерно 35см.

Рис. 30. Гибкие проводники, извлеченные из кабеля от телефонной трубки.

Сначала думал просто скрутить два или три набора проводников в один, но все же в голову пришла более разумная идея — сплести все три набора проводников в косичку!

Рис. 31. Плетем косичку из гибких телефонных проводников для ремонта динамиков Radiotehnika S30 (нажать по картинке для увеличения).

Несколько минут магии, при помощи ловких пальчиков, и косичка из трех наборов по шесть проводников готова!

Рис. 32. Готовая косичка из 18 гибких проводников (3 набора по 6штук).

Жгутик получился немножко толще оригинального, а также он намного гибче предыдущего, получится отличная замена!

Сплетенная косичка по своей длине была поделена на четыре ровные части, примерной длиной где-то 8см каждая (с запасом). Длина оригинальных жгутиков составляет примерно 6-7см.

Рис. 33. Измеряем длину оригинальных жгутиков от НЧ динамика c колонки Radiotehnika S30.

Один из концов отрезанной косички был хорошо залужен с помощью молочной кислоты, таким образом все 18 проводников были спаяны вместе.

Если нет молочной кислоты то подойдет канифоль, в таком случае возможно что придется предварительно зачистить проводники перед лужением.

Рис. 34. Залуженный конец косички (жгута) из гибких проводников от телефона.

Лишний кусочек жгута (не залуженный, слева) был откушен при помощи кусачек и уложен между усиками на диффузоре динамика. Для удобства монтажа, динамик можно немножко приподнять, подложив под него ненужную книгу или другой предмет высотой примерно 4-5см.

Рис. 35. Гибкий жгутик закреплен к диффузору используя сквозные металлические усики (клик для увеличения).

После того как усики были аккуратно загнуты, динамик был немного приподнят. Упершись с обратной стороны крепления усиков небольшим кусочком твердого материала, хорошо нажал на место крепления жгута, чтобы надежно закрепить его между усиками. После этого залуженный конец жгутика был припаян к выводу катушки магнитной системы динамика.

Место спайки можно немножко залить канифолью или же нанести на него небольшое количество клея, к примеру марки «Глобус».

Второй конец жгута был продет через отверстие контактной колодки, после этого была подобрана достаточная его длина и лишний конец был откушен при помощи кусачек.

Длина жгутика и его крепление должно быть таким, чтобы он свободно и без натяжки изгибался при движении диффузора в разных направлениях, но при этом не касался самого диффузора. При подборе длины жгута можно немножко поперемещать диффузор в разные стороны и посмотреть чтобы все было в лучшем виде.

На оставшийся конец жгутика была надета изоляционная трубочка и он был припаян к колодке, предварительно сделав укладку трубки в специальном вырезе корпуса динамика.

Рис. 36. Гибкий самодельный жгут припаян к диффузору и колодке динамика Radiotehnika S-30.

Одна из  таких трубок при извлечении у меня буквально рассыпалась от старости, поэтому я заменил ее на термоусадку такой же длины, взяв заведомо немного большего диаметра и при помощи нагретого паяльника стянул ее на жгуте до нужной кондиции.

Рис. 37. Применяем термоусадку вместо поврежденной изоляционной трубки при ремонте динамика.

Места крепления усиков на диффузоре, с противоположной стороны, были закреплены при помощи плавкого силикона, также можно было использовать клей.

Рис. 38. Фиксируем места крепления держателей для электропроводящего жгута.

Таким вот образом были заменены все гибкие жгуты в каждом из динамиков.

Замена трубок для фазоинверторов

Для замены фазоинверторных трубок из поролона можно выбрать самые разные материалы. Если нужны более жесткие басы то можно применить трубки из ПВХ, а если бас должен быть мягким — то используем волокнистый материал.

Мною была использована полоска из искусственного синтетического волокна, которая оказалась достаточно плотной и из нее вполне можно свернуть трубку для фазоинвертора.

Рис. 39. Моток искусственного синтетического волокна.

При разборе акустических колонок была измерена примерная длина трубки фазоинвертора — 5см, поэтому я отрезал полоску именно такой высоты. Длина полоски получилась примерно 40см.

Рис. 40. Отрезаем полоску материи для изготовления трубки фазоинвертора.

Потом эта полоска была скручена вокруг выступа фазоинвертора на крышке колонки таким образом, чтобы получилась трубка. Места где начинается и аканчивается полоска были зафиксированы плавким силиконом.

Рис. 41. Мотаем трубу для фазоинвертора из синтетики, фиксируем концы полоски силиконом.

Чтобы передняя крышка плотно прилегала к деревянной коробке колонки, в месте где сделано отверстие под фазоинвертор, были вырезаны две круглые прокладки из того же синтетического материала. По сути, получились два бублика, каждый с внешним диаметром 85мм и внутренним отверстием — 35мм.

Рис. 42. Кольца для плотного прижатия трубки к корпусу и крышке колонки.

Колечка в нескольких противоположных точках были пропитаны плавким силиконом и склеены между собою, потом этим же силиконом они были приклеены к раньше подготовленной трубке. Для надежности, трубка была дополнительно обмотана капроновой нитью.

Рис. 43. Готовая труба фазоинвертора для акустических колонок Radiotehnika S-30.

В результате, были изготовлены две такие трубки фазоинверторов для АС.

Исправляем деформацию защитных сеток

Защитные сетки обоих НЧ-динамиков немного вмяты в середину. Выровнять их пальцам просто так очень сложно — исправляя прогиб в одном месте сетки последует деформация в другом.

Рис. 44. Деформированные сетки с НЧ-динамиков Radiotehnika S-30.

Как основу для выравнивания можно применить какой-то твердый шарообразный предмет небольшого размера или же круглый выступ старого деревянного кресла.

Я же взял простой корок от вина, установил его вертикально, положив на него сетку и упершись на нее ладонями рук без проблем выровнял на сетках все деформированные места.

Рис. 45. Восстановленные сетки для НЧ-динамиков Radiotehnika S-30.

Собираем колонки обратно

Прежде чем собрать колонки обратно, опишу что еще можно сделать при ремонте:

• отключить схему индикации перегрузки, если она не нужна;
• заменить все проводники в АС на более толстые из меди, сечением 1мм и больше;
• обклеить корпус изнутри мягкой материей.

Как по мне, то проводники в моих экземплярах АС попались достаточной толщины, схема индикации не мешает, а обклеивать корпус внутри — займет очень много дополнительного времени.

Перед установкой НЧ-динамиков нужно было убрать старый пластилин, который стал очень твердым и уже не годится для плотной посадки динамической головки . Эту «медицинскую процедуру» я быстро и аккуратно выполнил при помощи скальпеля. )

Рис. 46. Убираем старый непригодный пластилин с корпуса S-30.

В школьном хламе мне повезло найти кусочек пластилина, поэтому покупать ничего не пришлось. Из него были скручены небольшие кусочки, которые ложились по периметру отверстия для НЧ-динамика и аккуратно равномерно растирались по канавке деревянного корпуса.

Рис. 47. Наносим пластилин равномерно по канавке возле круглого отверстия для динамика.

Рис. 48. Площадка для установки динамика готова.

Все готово для установки НЧ-динамиков на свои места. Включил паяльник, и пока он нагревается решил провести косметическую уборку передних панелей колонок.

Для очистки можно применить ватку, смоченную в спирте, или же просто взять влажную антибактериальную салфетку с нейтральным запахом. Заодно очистил сетки динамиков от пыли и грязи, а также резиновые подвесы НЧ-головок.

Рис. 49. Очистка передней панели колонок Radiotehnika S-30.

Припаял и прикрутил низкочастотный динамик вместе с защитной сеткой, одел на выступ фазоинвертора изготовленную из синтетики трубку.

Для установки светодиода производителем все было предусмотрено так, чтобы его выводы прижимались трубкой-насадкой из поролона, в моем случае так и получилось — не пришлось ничего клеить.

Рис. 50. Установка на место светодиода для индикации перегрузки АС.

Все готово, можно прикручивать крышки и пробовать звучание восстановленных колонок Radiotehnika S-30!

Рис. 51. Колонки восстановлены, осталось лишь прикрутить крышки.

Подключение колонок и усилителя мощности

Для питания усилителя мощности Weconic EQB-105 был найден небольшой импульсный блок питания (БП) от какой-то компьютерной периферии. На выходе БП выдает 12В при токе до 3А, чего вполне достаточно для питания данного усилителя и получения на выходе порядка 2х15Вт.

Для подключения БП к усилителю нашел старый высокочастотный коаксиальный разъем, такие применялись в старых компьютерных сетях Ethernet на основе коаксиальных кабелей. Что нашел, то и применил. )

Рис. 52. Блок питания для усилителя.

В разрыв плюсового проводника питания усилителя подключил держатель с предохранителем на 4А, пусть будет на всякий случай. )

Рис. 53. Разъем питания усилителя с предохранителем.

На часть разъема которая идет к усилителю думал одеть термоусадку, но в наличии не оказалось подходящей по диаметру, поэтому просто заизолировал и стянул все при помощи капроновой нити — получилось достаточно аккуратно и надежно.

Рис. 54. Изолируем соединение проводников и разъема при помощи нити.

Поскольку усилитель имеет четыре независимых (не прижатых к земле) проводника для подачи сигнала на каждый из каналов, то решил поступить так: по одному проводнику из каждого входа соединил вместе и подключил к минусу питания.

В качестве сигнального кабеля нашел кусок экранированного кабеля от какого-то устройства с подключением по USB, длиной примерно 1,5м. Кабель содержит 4 жилки в плотном экране с переплетом из проводников.

Две жилки кабеля соединил между собою и вместе с экраном подключил к земле (минусу) усилителя. Оставшиеся две свободные жилки в кабеле использовал как сигнальные для правого и левого каналов усиления.

Рис. 55. Подключение входов усилителя к сигнальному кабелю.

Разъем «Mini-Jack 3,5» был извлечен из нерабочих наушников. Припаять его к сигнальному кабелю не составило большого труда, на соединенный с экраном общий проводник была одета термоусадка. Разъем в месте соединений был плотно и под натяжкой обмотан нитью.

Рис. 56. Подключение разъема Mini-Jack 3,5.

Для подключения АС к усилителю применил двухжильный аудио-кабель. Концы кабеля, которые пойдут к зажимам акустических систем, очистил примерно на 15мм и полностью залудил, а те концы что пойдут для подключения к усилителю оставил подлиннее — примерно 40мм и залудил лишь в конце, чтобы проводнички не распутывались.

Рис. 57. Подготовка проводников для подключения АС к усилителю.

Результат проведенных работ можно увидеть и послушать в коротком видео, что приведено ниже:

Композиция играющая в демонстрации: John Petrucci — Glasgow Kiss.

В завершение

Результат проведенной работы мне и моим родным очень понравился. Усилителя с колонками Radiotehnika S-30 вполне достаточно чтобы посмотреть кино/концерт c качественным и детализированным звуком, послушать музыку, повеселить малыша мультфильмом с различными звуковыми эффектами, поиграть в игрушки на ноутбуке или Raspberry Pi, который подключен к ТВ. В общем, бюджетное Hi-Fi из хлама получилось вполне удачным!

Хорошего и чистого вам звука!

Колонки radiotehnika

Каталог Напольной акустики Radiotehnika: характеристики, фото. Напольная акустика Radiotehnika в Москве с доставкой в удобное время. Мы поможем вам с выбором, установкой и подключением. Товар для обмена необходимо предоставлять полностью в товарном виде включая комплектацию, стикеры, товарную упаковку.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Radiotehnika RRR
• Поиск в разделе «Hi-Fi, High-End и другая бытовая аудиотехника. Аудиокассеты»
• Продажа аудиотехники — колонки радиотехника
• HiFi-Trade — официальный дилер Radiotehnika
• Колонки Радиотехника (Radiotehnika) S30 характеристики
• Radiotehnika GIANT FS-100N
• Radiotehnika S-90 New version
• Напольная акустика Radiotehnika
• Акустические системы в Казахстане — radiotehnika
• Ремонт колонок Radiotehnika S-30 + Weconic EQB-105 (бюджетное Hi-Fi из хлама)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Radiotehnika S-30 или Китайские недорогие динамики? Стоит ли покупать акустику СССР?

Radiotehnika RRR

Поиск товаров этого производителя. Москва 8 Санкт-Петербург 8 Россия 8 Купить: нет товаров. Распродажа Наши акции Акустические системы. В нашем магазине Вы можете приобрести официальную и только оригинальную продукцию от производителя Radiotehnika с гарантией и в полной комплектации. Каталог Radiotehnika постоянно обновляется и пополняется новинками! Сортировать по: наименованию возр убыв , цене возр убыв , рейтингу возр убыв. Выводить: Все Только в наличии.

Всего найдено 43 товар ов. Сравнение товара. Выбрать для сравнения. Наша цена за пару:. Запись по телефону: Флагманская модель стерео системы Hi-Fi класса Флагманская акустическая система GIANT FS относится к классу Hi-Fi, в котором применяются бескомпромиссные решения в области производственных технологий, и достигается наиболее естественное качество звучания. При производстве этой акустики применены самые современные и дорогостоящие материалы и комплектующие.

Внешняя отделка акустических систем выдержана в темных тонах. Боковые панели ламинированы шпоном натурального дерева, передняя стенка окрашена в черный цвет. Все поверхности лакированы и полированы. Звучание этих акустических систем впечатляет масштабностью создаваемого ими полотна. Отлично локализуются инструменты оркестра, хорошо разрешаются голоса хоровых исполнителей.

Бас артикулированный, не затянутый. Ламповые усилители позволяют раскрыть богатые возможности этих систем в наивысшей степени.

Цена за пару 1. Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания. Цвет — корпус черный лак. Цена за пару. Напольная акустика Radiotehnika Giant FS Milano white lacquer Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания.

Цвет — белый лак. Напольная акустика Radiotehnika GIANT FS, которая олицетворяет собой кульминацию многолетних исследований специалистов Radiotehnika, в области создания акустических систем. Цвет — корпус красное дерево, отделка — шпон. Старая цена:. Напольная акустика Radiotehnika Giant FSN white lacquer Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания.

Напольная акустика Radiotehnika Gold FS Новинка выбивается из общих представлений об акустических системах Radiotehnika, поскольку имеет ряд конструктивных особенностей, которые раньше не применялись в колонкостроении на заводе VEF Radiotehnika RRR. По качеству звучания эта модель существенно выделяется среди остальных, поскольку разработана с использованием элементов «ноу-хау» технологий и представляет собой мощнейшую ваттную трехполосную акустическую систему с тремя современными высококлассными драйверами.

Корпуса этих колонок выполнены из высококачественного массива МДФ и имеют сложную геометрию с нестандартным расположением НЧ-динамика в системе для лучшего звучания, а использование «аудиофильских» компонентов обеспечивает колонкам естественную передачу высоких и средних частот и глубокие насыщенные басы.

В конструкции этой АС применена 10″ длинно ходовая НЧ-головка новой разработки с очень низкой собственной резонансной частотой от 25 Гц, расположенная по диагонали в специальной акустической нише по типу рупора, направленного вперед на слушателя, что обеспечивает акустике воспроизведение особо глубокого мягкого баса.

Акустика получила и новую мощную 6,5″ СЧ-головку с диффузором из высокотехнологичного полипропилена позволяющего сохранять жёсткость диффузора постоянной даже при самых больших звуковых давлениях, которая также как и НЧ головка не применялась ранее в производстве других моделей акустики Radiotehnika. В качестве ВЧ-головки тут используется высококачественный твитер со сверхлегким купольным шелковым диффузором и собственным резонансом подвижной системы около Гц.

Имеет вентилируемый мотор со сдвоенным магнитом и ферромагнитной жидкостью в зазоре, обеспечивающий высокую чувствительность динамической головки и как следствие великолепное качество звучания верхнего регистра акустической системы. Каркас гриля по всему периметру декорирован радиотканью, кроме задней стенки, которая получила отделку лаком и терминал с позолоченными акустическими разъемами. Доступны другие цвета: красное дерево лак Вес 79кг — пара.

Доступны другие цвета: чёрный рояльный лак Вес 79кг — пара. И именно она позволяет создавать неповторимые акустические системы и системы , гарантированно отвечающие требованиям Hi-Fi стандартов. В этой комнате появился на свет комплект домашнего кинотеатра под именем, которое придумал великий писатель А. Грин — «Rigonda». Цвет — бук. Чтобы убедиться в этом, Вы можете посетить нашу комнату прослушивания. Грин — «»Rigonda»». Консультанты нашего магазина помогут Вам сделать правильный выбор.

Сравнение Radiotehnika Rigonda 5. Цвет — черный. Цвет — красное дерево. Напольная акустика Radiotehnika S M rosewood. Напольная акустика Radiotehnika S M rosewood Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания. Многоцелевая профессиональная акустика Radiotehnika RRR S, идеально подходит для создания презентаций, инсталляций, озвучивания баров, ресторанов, небольших кинозалов.

Напольная акустика Radiotehnika S M black. Чтобы убедиться в этом Вы можете посетить нашу комнату прослушивания. Приобрести Radiotehnika S M на нашем сайте просто и выгодно.

Отправляете товар в Корзину и оставляете данные для связи — заказ оформлен. Наш магазин поддерживает различные формы оплаты и доставки. Напольная акустика Radiotehnika S M fin mahagony.

Напольная акустика Radiotehnika S M fin mahagony Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания. Цвет — красное дерево, отделка — шпон. Наша цена за комплект:. Цвет — чёрный. Yamaha A-S — усилитель начального уровня, воспроизводит насыщенный звук высокого качества на основе концепции «Natural Sound». Стерео, Количество каналов — 2, Схемотехника — полупроводниковый, Мощность фронтальных каналов — вт 4 ом, 1 кгц, коэффициент гармоник 0.

Напольная акустическая система Radiotehnika SM в комплекте с усилителем Yamaha A-S, идеально подходит для озвучивания комнаты, загородного дома.

Напольная акустика Radiotehnika SM black. Напольная акустика Radiotehnika SM black Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания. Многоцелевая профессиональная акустика Radiotehnika RRR SM, идеально подходит для озвучивания комнаты, загородного дома. Напольная акустика, пассивная, фазоинверторного типа, 89 дБ, Гц, xx мм. Напольная акустика Radiotehnika SM rosewood. Напольная акустика Radiotehnika SM rosewood Чтобы убедиться в прекрасном звучании акустики Radiotehnika, Вы можете посетить нашу комнату прослушивания.

Линейка состоит из пяти привлекательных по своим размерам и качествам пассивных АС и не менее привлекательного сабвуфера, созданных для организации различных вариантов как стерео, так и многоканальных систем в современных интерьерах. Комплект способен решать весьма широкий круг музыкальных, театральных задач и воспроизводить образы «живых» звуков. Комплект ДК серии «X-Line» отвечает всем требованиям, предъявляемым к данному продукту серьезным покупателем. Москве, является серьезным признанием достоинств домашнего кинотеатра серии «»X-Line»».

Контактные данные специалистов содержатся на страницах сайта. Также к Вашим услугам средство online связи. Цвет корпуса- черный. Цвет корпуса — красное дерево, цвет передней панели — черный. Москве, является серьезным признанием достоинств домашнего кинотеатра серии «X-Line» 1. Акустическая система 2-х полосная полочная. Мощность Вт, Гц, 87 дБ, 8 Ом, цвет — черный. Мощность Вт, Гц, 87 дБ, 8 Ом, цвет корпуса- красное дерево, передняя панель — черная. Каталог Sonorous Каталог Belkin.

Интернет-магазин в Москве 8 , Санкт-Петербурге Все права защищены. Наши акции. Акустические системы. Домашние кинотеатры. Комплекты компонентов. Усилители звука. Проигрыватели винила. Цифро-аналоговые преобразователи. Акустические кабели. Аудиокабели межблочные.

Поиск в разделе «Hi-Fi, High-End и другая бытовая аудиотехника. Аудиокассеты»

Switch to English регистрация. Телефон или email. Чужой компьютер. Все записи Записи сообщества Поиск Отмена.

Колонки Радиотехника S30 — описание и характеристики системы, график АЧХ, электрическая принципиальная схема устройства.

Продажа аудиотехники — колонки радиотехника

Орджоникидзе, 11, стр. Акции Акустика Все товары категории Акустические системы Акустика Сабвуферы Встраиваемая акустика Комплекты акустики Саундбары Беспроводные колонки Всепогодная акустика Акустические кабели Аксессуары для акустики Антирезонансные устройства Мебель и Кронштейны для акустики Акустические материалы. Все товары категории Напольная акустика Полочная акустика Настенная акустика Центральные каналы Акустика Dolby Atmos Гибридная акустика Сателлитная акустика Дипольная акустика Потолочная подвесная Активная напольная акустика Активная полочная акустика Акустика для телевизора. Товар недели в этой категории. Напольная акустика Wharfedale Diamond Blackwood. Сравнить В избранное. Все товары категории Cабвуферы активные Сабвуферы пассивные Сабвуферы беспроводные Встраиваемые сабвуферы Усилители для сабвуфера. Сабвуфер Definitive Technology ProSub black. Все товары категории Потолочная акустика Встраиваемая акустика в стену Встраиваемый сабвуфер Невидимая акустика Акустика для кинотеатра Трансформаторная акустика Влагостойкая акустика Беспроводная акустика Акустика под точечный светильник. Все товары категории Комплекты акустики 2.

HiFi-Trade — официальный дилер Radiotehnika

На наглядных примерах покажу как отремонтировать «старенькие да удаленькие» акустические колонки Radiotehnika S с маленьким автомобильным усилителем мощности Weconic EQB, который оснащен индикатором выходной мощности и 7-ми полосным графическим эквалайзером. Поделюсь интересными идеями по восстановлению динамических головок, принципиальной схемой УМЗЧ на HA и полезной информацией по ремонту. Примечание: если вас интересует только ремонт колонок S — используйте навигацию по содержанию! Перед тем как я собрал свой самодельный УМЗЧ Phoenix P , этот малыш раскачивал все мои акустические системы и радовал достаточно неплохим звуком. Позже этот усилитель подгорел, поскольку на него было подано немного завышенное напряжение питания с раскачкой на всю мощность.

Акустические системы и колонки.

Колонки Радиотехника (Radiotehnika) S30 характеристики

Преемник предприятий, первое из которых основано в году. Расположено в Риге , Латвия. Он начинал с торговли фотопринадлежностями в магазине на ул. Барона , 2, в Риге, открыв его 1 ноября года. Радио в этот время стремительно набирало популярность: с 1 января года до 1 января года количество абонентов выросло с полутора до 10 тысяч. Поэтому Лейбовиц задумал не только завозить радиоприемники, но и производить их.

Radiotehnika GIANT FS-100N

Хотите продавать быстрее? Узнать как. Усть-Каменогорск, Центральный рынок 8 окт. Алматы, Алмалинский район 6 окт. Семей 3 окт.

Колонки Радиотехника s30b состояние «Хорошее». Более частных объявлений на all-audio.pro ().

Radiotehnika S-90 New version

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Я программист, увлекаюсь электроникой и всякими такими интересными штуками.

Напольная акустика Radiotehnika

ВИДЕО ПО ТЕМЕ: Radiotehnika RRR S-400 M

Достались мне как-то советские колонки S Состояние у них было плачевное: у них не работали динамики оборвались от старости проводки. В последствии я их сделал, временно подцепив их маленькими проводками. Они у меня работали недели в составе дом.

Селидово 8 окт.

Акустические системы в Казахстане — radiotehnika

Селидово 8 окт. Хотите продавать быстрее? Узнать как. Винница, Ленинский Вчера Луганск, Ленинский Вчера Чмыревка Вчера Сумы Вчера

Ремонт колонок Radiotehnika S-30 + Weconic EQB-105 (бюджетное Hi-Fi из хлама)

Привет всем любителям хорошего звука! На одном из якобы звуковых Ютуб-каналов ENESMB или ENEBS не помню точно как, ведущий этого канала, я бы сказал даже не ведущий, а не более, чем смешной кривляющийся человечек а вроде уже взрослый мужчина сказал что дескать акустика С 70 уникальная. Давайте же рассмотрим эту советскую акустику, и в итоге скажем уникальная она или нет?!

Автомобильная стереосистема: стереосистемы, радиоприемники и приемники

Как купить автомобильную стереосистему

Автомобильная стереосистема является центральным элементом информационно-развлекательной системы автомобиля. Таким образом, он должен быть подключен к вашему смартфону с помощью громкой связи, потоковой передачи музыки и многого другого.

Ниже вы найдете краткое описание разновидностей новых автомобильных стереосистем и доступных функций. Чтобы получить более подробные советы по покупке, ознакомьтесь с нашим руководством по покупке автомобильной стереосистемы.

Наборы функций очень разнообразны. Стерео может иметь:

• CD -плеер (он необязательно в наши дни)
• Один или более USB -входы
• Bluetooth ^® Возможность
• CONSTORS
• 1111112 DIENITICE DISTICLEES DIELTICLEES
  0
  • и THE IS IS ISE IS IS IS IS IS IS IS IS IS IS IS DIENITICE DISTIN

    Прежде чем вы слишком отвлечетесь на варианты и сотни доступных моделей, важно знать, какие стереосистемы будут работать в вашем автомобиле. Это лишь одна из причин, по которой мы просим вас сообщить нам, на каком автомобиле вы ездите, — это облегчит ваши покупки.

    Давайте обсудим четыре основные категории стереосистем в качестве отправной точки. Мы также сгруппировали их по наиболее популярным функциям, но об этом позже.

    CD-ресиверы

    Базовая автомобильная стереосистема. Он воспроизводит компакт-диски, обычно имеет дополнительный вход (мини-джек) и, возможно, вход USB, чтобы вы могли воспроизводить музыку, хранящуюся на вашем телефоне или передаваемую через него. У них часто есть возможность Bluetooth, но у них нет сенсорных экранов.

    DVD-ресиверы

    DVD-ресиверы имеют видеоэкран, который почти всегда сенсорный. Управление стереосистемой с помощью сенсорного экрана значительно упрощает настройку и настройку параметров. И да, они тоже проигрывают компакт-диски. Обычно они имеют размер двойного DIN, но есть также некоторые модели высотой 2 дюйма, которые имеют либо меньшие экраны, либо полноразмерные складные экраны. Эти стереосистемы, как правило, имеют больше функций, часто включая Android Auto или Apple CarPlay. за лучшую интеграцию со смартфоном

    Навигационные приемники

    Навигационные стереосистемы со встроенным GPS-навигатором и большими сенсорными экранами, на которых отображается информация о вашем маршруте. Большинство будет воспроизводить DVD.

    Цифровые мультимедийные ресиверы и цифровые мультимедийные ресиверы

    Эти стереосистемы предназначены для людей, которые больше не слушают компакт-диски. Они делают все то же, что и другие стереосистемы, но у них нет встроенного проигрывателя дисков. Отсутствие проигрывателя дисков означает, что стереофоническое шасси (корпус за лицевой панелью) может быть намного меньше. Эти стереосистемы поместятся в местах, где другие стереосистемы не подходят, что открывает новые возможности для многих автомобилей.

    Мы делим эти стереосистемы на две группы. Цифровые мультимедийные ресиверы предлагают сенсорные дисплеи, которые могут воспроизводить видео, а Цифровые медиаресиверы — нет.

    Существует множество способов покупки новой автомобильной стереосистемы, поэтому мы попытались дать вам преимущество, сгруппировав их по популярным характеристикам. Вот что вы найдете:

    Автомобильные стереосистемы, совместимые с Apple CarPlay или Android Auto

    Одной из самых важных функций автомобильной стереосистемы на сегодняшний день является интеграция со смартфоном. Двумя наиболее популярными способами использования телефона в автомобиле являются Apple CarPlay и Android Auto. Так что, если вы знаете, что одна из этих функций является обязательной, то эти группы покажут вам только те стереосистемы, которые предлагают ту или иную функцию. И есть много моделей, которые могут делать и то, и другое. Если вы хотите узнать больше об этой теме, прочитайте наши статьи об Android Auto и Apple CarPlay.

    Автомобильные стереосистемы Bluetooth

    Если совместимость с Bluetooth является для вас главным приоритетом, обратите внимание на эти стереосистемы, которые позволяют совершать звонки в режиме громкой связи или транслировать музыку. Здесь вы найдете множество вариантов.

    Радиоприемники с сенсорным экраном

    Если вы знаете, что вам нужен сенсорный экран, вы можете начать здесь. Вы увидите все DVD-, навигационные и мультимедийные ресиверы, которые подходят для вашего автомобиля. Конечно, не забудьте рассказать нам, на чем вы ездите где-нибудь по пути.

    Автомобильные стереосистемы с двойным DIN (высотой 4 дюйма) и автомобильные стереосистемы с одним DIN (высотой 2 дюйма)

    Наконец, мы также предлагаем вам просмотреть все стереосистемы, классифицированные по размеру шасси. Некоторые автомобили позволят вам выбрать любой стиль, но некоторые ограничивают вас одним или другим.

    Стереосистемы, устойчивые к атмосферным воздействиям

    Эти стереосистемы соответствуют морским стандартам. Это означает, что они водонепроницаемы и обычно имеют дисплеи, которые легче увидеть под прямыми солнечными лучами. Вы найдете их все в нашей категории атмосферостойких радиостанций, но они также отлично подходят для джипов, гольф-мобилей, квадроциклов и UTV, а также для любых других ситуаций, когда ваш автомобиль может подвергаться воздействию погодных условий.

    Индивидуальные автомобильные стереосистемы

    Это специально подобранный набор автомобильных стереосистем, предназначенных для установки и интеграции с конкретными автомобилями, включая линейку стереосистем для классических автомобилей. Независимо от того, восстанавливаете ли вы старый Mustang или хотите обновить свой новый Wrangler, обязательно ознакомьтесь с ними.

    Монтажный комплект и адаптер проводки

    Они необходимы для правильной установки новой стереосистемы и интеграции ее в электронику автомобиля. Мы поможем вам найти их, когда вы сообщите нам, на каком автомобиле вы ездите.

    Адаптеры управления аудиосистемой на рулевом колесе

    Вам понадобится один из этих адаптеров, чтобы эти удобные кнопки работали с вашей новой стереосистемой.

    Резервные камеры

    Если ваша новая стереосистема оснащена видеоэкраном, почему бы не добавить удобство и безопасность резервной камеры при установке новой стереосистемы?

    Дополнительный входной кабель или кабель USB

    Они понадобятся вам для подключения музыкального плеера или смартфона к стереосистеме.

    Крепления для телефона

    Держите телефон под рукой и в безопасности во время вождения.

    Инструменты для установки автомобильной аудиосистемы

    Мы предлагаем широкий выбор инструментов, которые значительно упростят процесс установки.

    Радиостудийное оборудование — TEKO Broadcast

    On-Air Studio




    Какое вещательное оборудование мне нужно


    для создания собственной радиостанции?

    В студии вам понадобится много вещей: микшерные пульты, микрофоны, студийные мониторы, наушники и многое другое…

    ДИНАМИКИ ДЛЯ АКТИВНОГО МОНИТОРА
    ПРОФЕССИОНАЛЬНЫЕ НАУШНИКИ
    КОДЕРЫ RDS И СТЕРЕО
    АКСЕССУАРЫ ДЛЯ СТУДИИ
    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ АВТОМАТИЗАЦИИ РАДИО
    МИКРОФОН ПРОЦЕССОР
    УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ
    ТЕЛЕФОННЫЕ ГИБРИДЫ
    ЭФИРНЫЕ СВЕТИЛЬНИКИ
    ПРОФЕССИОНАЛЬНЫЕ FM-ТЮНЕРЫ
    ВЕЩАТЕЛЬНАЯ СТОЛКА И МЕБЕЛЬ
    ВЕЩАТЕЛЬНЫЕ АУДИОПРОЦЕССОРЫ
    СТУДИЙНЫЕ МИКРОФОНЫ
    АУДИОМИКШЕРНЫЕ КОНСОЛИ

    ПАКЕТ RADIO STUDIO модель BASIC

    Вот

    СПИСОК ВСЕГО ОБОРУДОВАНИЯ , необходимого для радиостудии:
    • Микрофон
    • Микрофонный процессор
    • Кронштейн для микрофона
    • Наушники
    • Распределитель наушников
    • Микшерный пульт
    • Аудиопроцессор
    • Динамики активного монитора
    • Телефонный гибридный интерфейс
    • Свет в эфире
    • Компьютер с программным обеспечением для автоматизации и списка воспроизведения
    • Компьютерный монитор
    • Панель талантов
    • Проигрыватель компакт-дисков
    • Тюнер FM-приемник (хорошее качество)
    • Кодер RDS
    • Телефон
    • Телевизионный стол и мебель
    • GSM-интерфейс
    • Звукоизоляционные панели/ Акустические панели/ Studio Foam Wedges

    Давайте теперь посмотрим на

    каждая единица оборудования
    , чтобы узнать, каковы их особенности,
    и как они могут помочь вам создать лучшую радиостудию.

    Микрофон




    Семя, источник, где все рождается: это Микрофон .

    Технически микрофон улавливает звук и преобразует его в электрические импульсы.
    На практике его основная обязанность — донести голос до слушателей.


    От микрофона зависят: тембр, глубина, четкость, тело и мягкость голоса.

    Мы можем представить его как объект, который перемещает динамик из студии и заставляет его/ее появиться прямо перед слушателем.

    Это не может быть объяснено научно, но слушатели бессознательно распознать разницу между профессиональным микрофоном хорошего качества, и низкокачественный, потребительский.
    Даже если бюджет ограничен, важная его часть все равно должна быть предназначена для микрофон. В любом случае, сегодня есть замечательные микрофоны на доступные цены.





    Микрофонный процессор




    Для стабилизации голоса говорящего на постоянном уровне необходим микрофонный процессор .

    Это звуковой компрессор, который может уменьшать громкость голоса, когда он слишком громкий, или усиливать его, когда он слишком тихий.
    При этом создается звук, передающий все детали голоса, но выравнивает изменения громкости.
    Слишком высокий уровень громкости может искажать сигнал; или, если слишком низко, он мог бы произнести речь непонятно.

    Микрофонный процессор помогает сглаживать звук, минимизирует фоновый шум и очищает сигнал.
    Помогает с управлением микшером, так как нет необходимости постоянно регулировать уровень микрофона.
    Также помогает получить «Звук радио», чтобы оно всегда звучало на нужном уровне и оратор может сосредоточиться на выступлении, а не беспокоиться о быть слишком близко или слишком далеко от микрофона, или даже говорить слишком громкий или слишком тихий голос.

    Более того, он придает больше присутствия голосу и позволяет установить его на более высокий уровень — потому что вы уверены, что он будет содержать вершины. Добавляя к нему, он убирает шипящие шумы например, слова, содержащие букву «s».

    Микрофонный предусилитель DBX 286 или Behringer Ultragain Pro MIC2200 являются одними из самые популярные из них.




    Mic Arm




    Студийные микрофоны часто крепятся на специальном кронштейне, удерживающем микрофон на нужной высоте.

    Кронштейн для микрофона помогает перемещать микрофон и регулировать его по своему вкусу.
    Эти кронштейны часто простираются над аудиоконсолью, компьютерными мониторами и другое оборудование – оставляя много свободного места на столе для других инструментов и бумага.




    Наушники




    Наушники позволяют внимательно слушать транслируемый звук.

    Они подключены к тому же аудиоканалу, что и динамики: при подключении наушников динамики отключаются. автоматически.

    Если вы хотите полностью контролировать звук, вам необходимо контролировать его с помощью наушников.
    В противном случае вы не сможете контролировать звук, а также убедиться, что ваш настройка работает нормально.




    Дистрибьютор наушников




    В студии часто участвует более одного человека, программа. По этой причине для подключения необходимо использовать распределитель наушников . несколько пользователей к одному и тому же источнику.

    Распределители для наушников имеют четыре, восемь и более выходов; каждый с независимым томом Регулятор, чтобы позволить каждому пользователю установить комфортный для себя уровень.




    Аудиомикшерный пульт




    В основе любой студии лежит аудиомикшерный пульт .
    Это интерфейс, используемый для управления тем, что слышно в эфире, и для выбора звуков. должны транслироваться.

    Каждый канал представляет собой «вход». Фейдер (слайдер) ослабляет или усиливает входящий сигнал; он может изменить громкость и динамику источников и комбинировать различные аудиосигналы.

    Консоль аудиомикшера — это устройство, которое позволяет нам контролировать звук и управлять им.




    Вещательный аудиопроцессор




    Аудиопроцессор — очень важная часть оборудования, поскольку обычно последний, который вы используете перед передачей звука.

    Улучшает и оптимизирует качество звука вашего радио, тем самым давая это уникальный звук со своим характером.

    Вы можете выбирать между несколькими звуками настроения, такими как джаз, поп, рок, классика и т. д. или даже создать свой собственный звук.

    В основном предназначен для средних/малых радиостанций (местных радиостанций, общественных радиостанций, интернет-радиостанций). Процессор сочетает в себе простоту использования, гибкость и надежность.

    Это действительно комбинация многополосного компрессор/лимитер и параметрический эквалайзер вместе с другими эффектами.
    Сжимает общую динамику программы, но также можно увеличить громкость, потому что это предотвращает чрезмерная девиация, отсечение и другие насыщенности — все эффекты, которые создают искажение.

    Конечным результатом будет «громче» и «шире» звук для вашего радио.

    Этому есть психологическая причина: при поиске на шкале радио люди останавливаются, чтобы послушать радио, которое звучит громче, больше и лучше — и это увеличивает вашу аудиторию.

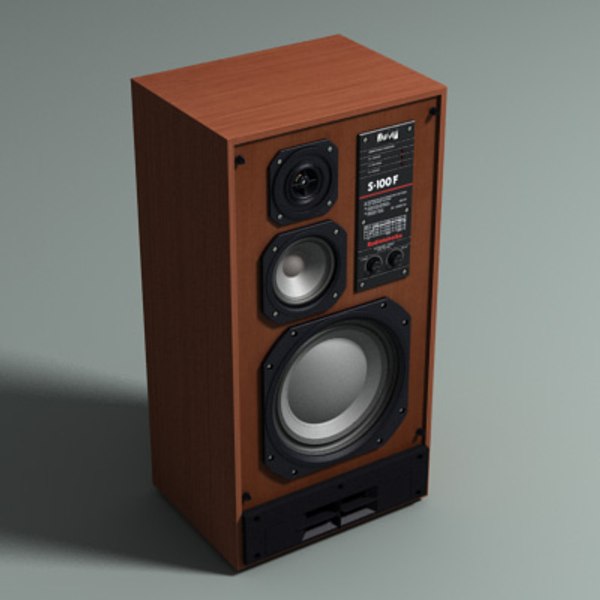

    Динамики Active Monitor




    Динамики Studio Monitor показывают, как звучит музыка без наушников.

    Они должны быть высокого качества, чтобы все посторонние звуки могли быть обнаружено.
    Также желательно иметь еще один динамик, небольшой и низкого качества, чтобы перепроверьте, как звучит звук даже в такого рода динамиках. В конечном счете, звук должен быть хорошим, но также понятным для любого типа аудитории.

    Рекомендуется использовать колонки, специально предназначенные для музыки, так как они может обеспечить наиболее точное представление сигнала.




    Телефонный гибрид




    Вам также потребуется Телефонный гибридный интерфейс , чтобы присоединиться к консоли с помощью аудио, исходящие от телефонных звонков.
    Это важно, если вы хотите принимать телефонные звонки во время эфира.

    Говоря простым языком, гибрид — это интерфейс, соединяющий двухпроводные телефонные линии. на вход и выход XLR. Эти разъемы XLR подключаются к аудио консоль или узел ввода/вывода.

    Многие гибриды также имеют функцию подавления эха и автоматический эквалайзер.




    Свет в прямом эфире




    Как узнать, что микрофон в студии работает?

    Для этого есть специальный свет!
    Этот индикатор автоматически включается/выключается аудиоконсолью всякий раз, когда включается канал микрофона.
    На самом деле, чтобы показать всем, что программа идет в прямом эфире, нужен индикатор On-Air.

    Должен быть один внутри студии и один снаружи.
    Не позволяет людям входить в студию, открывать двери или мешать шоу любым шумом.




    Компьютер с программным обеспечением для автоматизации и списка воспроизведения




    Вам также понадобится компьютер с программным обеспечением для автоматизации.

    Эта компьютерная система позволяет воспроизводить фоновую музыку и рекламные ролики.

    Программное обеспечение называется Программное обеспечение автоматизации или «Playout», и он предназначен для постоянного воспроизведения музыки в фоновом режиме.

    Сердцем этих программ является Список воспроизведения , который представляет собой список всех аудиофайлов, которые необходимо воспроизвести.

    В большинстве случаев эти программы содержат горячие клавиши, музыкальную базу данных и многое другое.
    Это компьютерные программы, специально разработанные для непрерывного воспроизведения звука. воспроизведение с исключительным детализированным контролем для дикторов и Директора программ.

    Первостепенное значение для любой системы автоматизации имеет также « журнал »: последовательный список всех аудиофайлов и команд, которые необходимо играть в определенное время.
    Вся музыка, воспроизводимая на коммерческих радиостанциях, будет предварительно запрограммирована Музыкальный руководитель и загружается непосредственно в журнал.
    Отдельный человек часто загружает все рекламные объявления в один и тот же журнал.


    Большинство систем автоматизации также содержат музыкальную базу данных, горячие клавиши (для воспроизведения специальное аудио), аудиоредактор, редактор переходов (чтобы изменить микс между различные элементы), интерфейсы для данных веб-сайта и RDS и многое другое.




    Панель талантов




    Если вы планируете приглашать гостей на радиопередачу, важно чтобы получить панель талантов .

    С помощью Talent Panel гости могут управлять своими наушниками и микрофон.

    Было бы разумно разместить панель талантов перед микрофоном гостя.
    На самом деле, пока Главный Диктор или Оператор Панели контролирует все через Audio Console гостям часто требуется собственный индивидуальный контроль для уровни наушников, отключение звука при кашле и включение/выключение микрофона.
    Большинство панелей имеют разъем для наушников, а некоторые также содержат разъем XLR для микрофона.




    Проигрыватель компакт-дисков




    Несмотря на то, что в настоящее время большая часть музыки поступает из какого-либо источника MP3, вам все равно нужно CD-плеер хорошего качества для воспроизведения музыки.

    Проигрыватель компакт-дисков используется даже просто как резервная копия или как способ записи старых архивный материал.




    Тюнер FM-приемник (хорошее качество)




    Для контроля реального звука, который вы транслируете, хороший качество Нужен тюнер .

    Это также поможет вам сравнить звук в эфире с таковым у ваших конкурентов.




    Кодер RDS




    RDS (Radio Data System) — это способ отправки текста ASCII и других метаданных. на дисплей радио.

    Кодирует поток данных 1187,5 бит/с на поднесущую 57 кГц (третий гармоника сигнала FM Stereo Pilot 19 кГц).

    Станции используют RDS для кодирования названия станции, данных песни, программы передач и информация о трафике.

    Кодировщики RDS иногда встроены в аудиопроцессор FM или в FM-модуль. Передатчик.
    Если у вас есть внешний кодировщик RDS, его необходимо подключить к SCA. вход в стереогенератор или процессор.




    Вещательный стол и мебель




    Даже в небольшой радиостудии все упомянутое здесь вещательное оборудование может быть легко разместить на обычном столе. Тем не менее, вещательные столы
    спроектированы таким образом, чтобы служить годами и работать круглосуточно и без выходных.

    Их материал против царапин и их специальные стойки , специально предназначенные для размещения радиостудийного оборудования, делают этот исключительный аксессуар именно то, что вам нужно для создания собственной солидной радиостудии: она прослужит вам долгие годы.




    Звукоизоляционные панели/ акустические панели/ студийные пенопластовые клинья





    Добавление некоторой звукоизоляции в вашу студию действительно может помочь вам улучшить общий звук качество – особенно если много реверберации или эха.
