Пожарный гидрант — это устройство, предназначенное для обеспечения удобного забора воды из водопроводной сети.

Основное применение в качестве точки подсоединения пожарных рукавов, которые используются для непосредственного тушения очага возгорания или наполнения цистерны пожарного автомобиля. Кроме того, часто практикуется использование для мелиорационных работ.

[contents]

Существуют два основных типа пожарных гидрантов, которые различают по способу установки:

  • Наружные — рабочая часть с точками подключения находится над поверхностью земли;
  • Подземные — монтируются в колодцах, оснащенных люками.
    Для России характерна подземная установка.

Все гидранты независимо от места установки оснащены запорами, которые можно открыть только с помощью специального ключа.

Содержание

  1. Правила установки
  2. Расчет количества и расположение
  3. Расположения гидранта внутри колодца
  4. Последовательность установки
  5. Особенности использования устройства и ответственное лицо
  6. Обеспечение работоспособности

Правила установки

[link_webnavoz]Монтаж гидрантов[/link_webnavoz] производится согласно СНиП 2.04.01-85 «Системы противопожарного водопровода» и СП 8.13130.2009 «системы противопожарной защиты». Согласно нормативам, размещение пожарного гидранта должно соответствовать перечисленным требованиям:

  • В пределах от 50 до 100 м от любого сооружения;
  • Расположение должно учитывать возможность беспрепятственной прокладки рукавов;
  • До проезжей части расстояние не более 2,5 м и при этом до стены дома не менее 5 м;
  • Диаметр трубы бытовой водопроводной сети для города должен составлять не менее 100 мм, для сельской местности допускается 75 мм.

Расчет количества и расположение

При расчете необходимого количества подключений и их расположения необходимо учитывать радиус действия [link_webnavoz]пожарного гидранта[/link_webnavoz], СНиП 2.08.02-85, производится по формуле:

где:

lр – радиус допустимой протяженности пожарного рукава;
1,2 – коэффициент дополнительной протяженности при учете изгибов и неровностей основания;
α – оптимальный угол наклона компактного отрезка водяной струи Rk;
ΔZ – разница между уровнем поверхности у сооружения и высотой автонасоса;
lзд

– минимально необходимая длина пожарного рукава по высоте сооружения.

Определяем lзд(длину пожарного рукава):

где:

n – количество этажей здания;
k – высота этажа;

Формула справедлива только при вертикальной прокладке рукавов. При ползучей прокладке необходимо брать тройную высоту этажа сооружения.

Если автонасос находится приблизительно на одном уровне с колонкой, а угол эффективной струи принят оптимальным 60°, то радиус эффективного действия гидранта допустимо определять по упрощенной формуле.

Согласно определяемым радиусам эффективного тушения составляется карта участка.

Пожарные гидранты должны быть расположены так, чтобы обеспечит подачу воды минимум 15 л/с к любому зданию обслуживаемого участка.

Расположения гидранта внутри колодца

  • В основном производятся гидранты, рабочая часть которых имеет высоту 1,5 м;
  • Внешние габариты трубы имеют диаметр до 400 мм при таких размерах расстояние до внутренних стенок колодца должно составлять не менее 0,3 м, при габаритах 500-600 мм – 0,5 м, если диаметр трубы более 600мм между ним и станками колодца должно быть не менее 0,7 м.
  • От фланцевой подставки до стенки колодца должно быть 0,3 м при диаметре до 400 мм и более 0,5 м если диаметр более 400мм.
  • От низа трубы до дна колодца должно быть 0,25, 0,30, 0,35 м соответственно;
  • От верхнего штока до люка 0,3м, от маховика 0,5 м.

  1. Пожарная подставка фланцевая;
  2. Герметизирующая прокладка под пожарный гидрант;
  3. Уплотнительная прокладка;
  4. Пожарный гидрант.

Последовательность установки

  1. Монтаж производится на фланцевую подставку. В зависимости от диаметра трубы и места расположения подставка может быть обычной, односторонней (устанавливается на окончание трубы), крестовой или тройником.
  2. Соединение подставки с трубопроводом, и гидрантом осуществляется через сборные, болтовые фланцевые соединения. С обязательным применением уплотнительных прокладок.
  3. После установки осуществляется проверка пожарных гидрантов – пробный пуск. Для этого пожарная колонка накручивается на ниппель и открывается доступ к воде.
  4. Водопровод, в который осуществлена врезка, имеет необходимый по нормативам напор.

Особенности использования устройства и ответственное лицо

Кроме тестирования устройства на работоспособность после установки, в соответствии с СП 8.13130.2009 «[link_webnavoz]Системы противопожарной защиты[/link_webnavoz]…» и постановления правительства РФ №390 от 25.04.2012г «О правилах пожарного режима в РФ», нужно проводить систематические осмотры и проверки готовности гидранта к работе, с периодичностью раз в полугодие, рекомендуется весенний и осенний период. Результаты проверки заносятся в акт, который подписывается проверяющими и ответственными лицами.

Кто отвечает за пожарный гидрант? Руководитель или лицо, назначенное ответственным за пожарную безопасность организации. Ответственный должен обеспечить:

  • Свободный доступ к ПГ независимо от времени суток и производственных процессов. Особенно это важно в зимнее время, когда необходимо произвести расчистку крышки люка от снега и льда и освободить все пути подъездов.
  • При падении давления воды в трубопроводе, питающем ПГ или при отключении отдельных его участков, на протяжении которых есть врезки, нужно немедленно известить об аварии представителей пожарного ведомства ближайшего отделения МЧС;
  • Как устанавливаются таблички на наружные пожарные гидранты? В соответствии с СП 8.
    13130.2009, указатель пожарного гидранта должен соответствовать следующим требованиям:
    • Табличка должна быть выполнена либо объемной с установленным в средине светильником, либо плоской, но покрытой светоотражающей краской устойчивой к атмосферным явлениям и не выгорающей на солнце.
    • Указатели устанавливаются на отдельных столбах, стенах здании и сооружений, которые видно с проезжей части. Высота крепления 2-2,5 м.
    • На табличке должна иметься информация о расположении гидранта, расстоянии к нему и стрелки, указывающей направление, также должна быть пометка о диаметре.

Обеспечение работоспособности

Сервисное и технической обслуживание производится дважды за год, его целью является обеспечение постоянной эксплуатационной готовности устройства. В перечень работ, которые необходимо произвести входят:

  • Проверка состояния люка колодца на целостность и плотность прилегания;
  • Проверка основных рабочих частей гидранта. Ниппеля на наличие и не поврежденность резьбы, корпуса, крышки и штанги на наличие трещин или других повреждений.
  • Наличие в колодце дождевой или протекшей из ПГ воды;
  • Целостность и герметичность уплотнительных прокладок или клапана;
  • Легкость отворачивания клапана.

Устанавливается [link_webnavoz]пожарная колонка[/link_webnavoz] и производится пробный пуск.

Пожарный гидрант размеры. Классификация. Правила установки

В борьбе с пожаром использоваться могут различные средства тушения. Способы ликвидации возгорания предполагают наличие специальных агрегатов – пожарных гидрантов. Основной сферой применения данного оборудования является заполнение цистерн большого объёма пожарных машин или подключение к источнику пламягасящей жидкости пожарного рукава системы пожаротушения. Эти приспособления обеспечивают доступ к грунтовым водам или к водопроводной сети.

Пожарные гидранты служат для подачи воды к месту возгорания и для наполнения водой резервуаров пожарных машин

Содержание

  • 1 Классификация
  • 2  Правила установки
  • 3 Принцип действия
  • 4 Расчёт количества подключений и расположение
  • 5 Требования к размерам пожарных гидрантов. Технические характеристики
  • 6 Использование

Классификация

В зависимости от устройства, пожарные гидранты бывают двух видов. Рассмотрим каждый из них несколько подробнее.

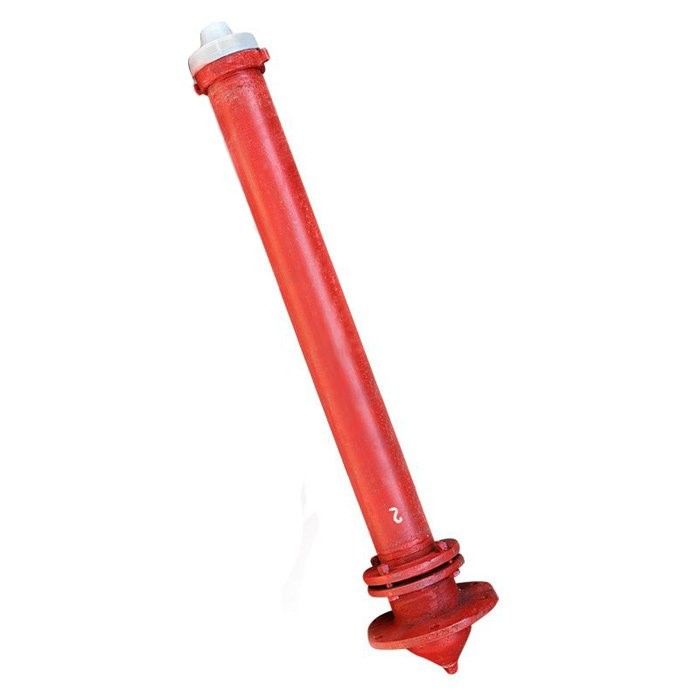

Пожарный гидрант подземный. Устанавливается он в колодце. Обустройство этого оборудования предполагает расположение над землей только крана. Производство подземного пожарного гидранта регламентируют соответствующие ГОСТы. Модели различаются по форме и, соответственно, по диаметру и высоте. Как правило, используют оборудование данного типа при температуре жидкости, колеблющейся в диапазоне +5…+50 ۫С. Использовать такой гидрант, когда столбик термометра опустится ниже нуля градусов, невозможно. Давление воды не должно превышать 10 мПа. Установка и данного устройства, и пожарной колонки, должна выполняться исключительно в вертикальном положении.

Технологические требования предусматривают для рассматриваемого оборудования специальные подставки. Прежде чем приступить к монтажу агрегата, его необходимо тщательно промыть колодезной водой. Интервал высоты пожарного гидранта — в пределах 500 – 3500 мм с шагом 250 мм. Такие размеры обеспечивают открытие клапана на 24-30 миллиметров. В конструкции агрегата предусмотрены отверстия, через которые подключаются пожарные рукава.

Подземный гидрант располагается в колодце, наружу выводится только кран

При использовании гидрантов зачастую по периметру колодца создаётся противопожарная линия. Состоит она из многочисленных пластиковых трубопроводов или шлангов, прокладываемых тоже по периметру стратегического объекта.

Разработку деталировки колодца с гидрантом выполняют профессионалы. Однако, зная определённые требования эксплуатации подобного оборудования, возвести колодец можно и самостоятельно. Советы профессионалов формулируются так:

  • располагать колодец на большой глубине не стоит. Если вода подаётся из скважины, очищать её от примесей не обязательно. Главное, не допускать в воде присутствия камней;
  • диаметр колодца должен быть не меньше 800 мм. Такие параметры обеспечивают беспрепятственное включение и выключение оборудования;
  • изготавливается колодец из железобетонных колец или пластиковых труб большого диаметра. Опускать агрегат в выкопанный, но ещё не отделанный проём, не рекомендуется. Дело в том, что если грунт сместится даже незначительно, колодец может засыпаться;
  • величина наибольшего расстояния от пожарного гидранта до здания при пожарном водопроводе низкого давления не должна превышать 150 метров.

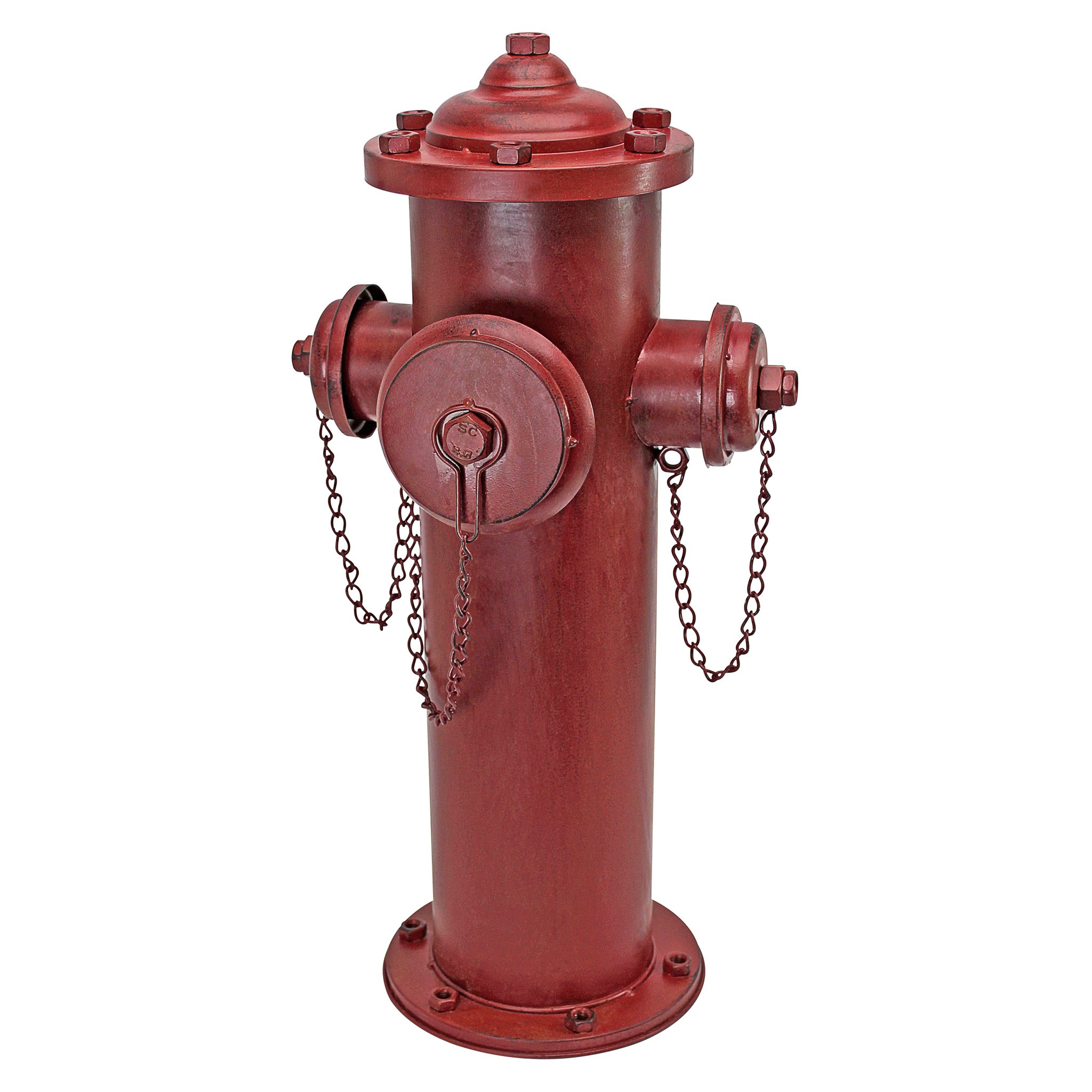

Пожарный гидрант наземный. Это уже безколодезная конструкция. Поэтому она более сложная. Встретить такой агрегат можно в любой местности. Устанавливают его на поверхность грунта или на специальный люк. Обязательное условие – наличие в непосредственной близости источника воды.

Важно! В зимнее время из такого оборудования необходимо удалить жидкость. Иначе оно промёрзнет, и использовать его будет невозможно.

Такие устройства оснащаются также дополнительным функционалом. Как правило, надземные гидранты комплектуются системой освобождения от воды или автоматического запуска.

Для работы наземного гидранта обязательно наличие поблизости источники воды; это может быть пожарный резервуар

 Правила установки

Монтаж рассматриваемого оборудования регламентируют СНиП 2.04.01-85 и СП 8.13130.2009. Нормативные требования к размещению пожарного гидранта любого типа формулируются так:

  • выбор месторасположения должен вестись с учётом возможности беспрепятственной прокладки рукавов;
  • расстояние до стены здания должно быть не менее 5 метров, при этом расстояние до проезжей части не более 2,5 метров;
  • расстояние между пожарными гидрантами должно быть в пределах 100-150 метров;
  • диаметр трубы водопроводной бытовой сети, к которой подключается наземный гидрант, для крупного населённого пункта должен составлять не меньше 100 миллиметров, а в сельской местности значение этого параметра допускается 75 миллиметров.

При установке гидранта пожарного во внимание принимаются следующие факторы: количество этажей здания или высота сооружения, общий расход воды, который по расчётам может потребоваться для тушения пожара, величина пропускной способности данного водозаборного оснащения.

Принцип действия

Конструктивно данное устройство представляет собой отвод, устанавливаемый на пожарную подставку водопроводной или пожарной сети либо на тройник. Во избежание попадания в ствол гидранта посторонних предметов, перед началом эксплуатации с поверхности крышки удаляют грязь.

Затем крышку агрегата снимают и навинчивают пожарную колонку на резьбу ниппеля до упора. Гидрант открывают плавным поворотом против часовой стрелки рукоятки пожарной колонки. Вращение штанги приводит в поступательное движение клапан. Обычно для этого достаточно порядка 12-15 оборотов. Через открытый канал вода поступает сначала в ствол гидранта, а затем в пожарную колонку.

Открытие гидранта должно производиться плавно, поворотом ручки по часовой стрелке

По завершению отбора воды всё выполняется в обратном порядке. Гидрант закрывают поворотом уже по часовой стрелке рукоятки пожарной колонки, её отвинчивают и закрывают крышкой ствол агрегата. Оставшаяся вода выходит через имеющееся в нижнем фланце отверстие самотёком в колодец.

Расчёт количества подключений и расположение

Осуществлять данную процедуру необходимо с учётом радиуса действия пожарного гидранта. Для расчёта данного параметра применяется следующая формула:

                Р= (Pp/1.2 — Дл)*√1 — (ΔВ/(Рр/1,2-Дл) ↑2 +КОВС * cos ω, где:

Рр – радиус допустимой длины пожарного рукава; Дл – минимально требуемая длина пожарного рукава с учётом высоты сооружения; В – разница между высотой автонасоса и уровнем поверхности поблизости от сооружения; КОВС – длина компактного отрезка водяной струи; ω – оптимальный угол наклона КОВС.

Вычисляем длину пожарного рукава:

                        Дл=ВЭ×К, где:

ВЭ – высота этажа; К – количество этажей.

Эта формула справедлива лишь на случай вертикальной прокладки рукавов. Ползучая прокладка отличается тем, что при расчёте берут тройную высоту здания.

Если ω=60 ۫С, а автонасос и колонка находятся примерно на одном уровне, тогда для определения радиуса действия гидранта допускается применение упрощённой формулы:

Р= Рр/1,2 –Дл+КОВС/2

Обратите внимание! Располагать пожарные гидранты необходимо так, чтобы к любому дому обслуживаемого участка была обеспечена подача воды минимум 15 литр/сек.

Радиус действия агрегата измеряется при пике водопотребления. Это же касается и такого показателя, как водоотдача.

Требования к размерам пожарных гидрантов. Технические характеристики

Независимо от типа исполнения и метода установки, к данным агрегатам предъявляются требования, как к одной из разновидностей противопожарного оборудования. Эти требования регламентируют нормы прочности, выдерживаемое эксплуатационное давление и пропускную способность изделия. Точно определённые размеры, методы крепления и установка на оптимальном расстоянии гидранта до здания – всё это позволяет монтировать такой агрегат максимально быстро и использовать его столь же эффективно. Срок эксплуатации таких устройств может достигать нескольких десятилетий.

Весомое значение имеет размер гидранта и его расположение относительно зданий и сооружений

Требования к размерам и диаметру пожарного гидранта содержатся в ГОСТ 53961 2010. Ознакомиться с ними можно, изучив данные нижеследующей таблицы.

Таблица 1

Наименование характеристикиЗначение
Внутренний диаметр корпуса150125100
Высота гидранта500…3500 мм
Число оборотов штока (штанги) до полного открытия12…15
Люфт шпинделя по оси в опоре не более0,4 мм
Ход клапана24…30 мм
Рабочее давление не больше10 кгс/ м



Размеры, которыми характеризуется пожарный гидрант в конкретном исполнении, могут изменяться. ГОСТ 53961 2010 допускает это в случае, если испытания подтвердят сохранение достаточного уровня водоотдачи разработанной модели. Вместе с тем, существуют и ограничения. Так, например, максимальный диаметр агрегата любого вида не должен превышать 300 мм.

Высота.  Этот параметр входит в число одних из самых важных размеров пожарного гидранта. Дело в том, что в кольцевых и магистральных трубопроводах систем хозяйственного и общего водоснабжения трубы чаще всего прокладываются под землёй. При соблюдении требования по исключительно вертикальной установке ПГ критичным становится удалённость ветки инженерной коммуникации от поверхности. Отсюда следует, что высота агрегата должна соответствовать глубине колодца. Но при этом СНиПы выдвигают дополнительные требования. Основное из них формулируется так: размеры колодца и габариты пожарного гидранта должны быть такими, чтобы было доступно проведение монтажа пожарной колонки с применением ручного инструмента. А расстояние между крышкой колодца и верхней частью устройства должно находиться в пределах 150-400 миллиметров. При этом водозаборная колонка должна возвышаться над поверхностью грунта не менее чем на 1 метр.

При строительстве подземного гидранта следует учитывать требования СНиП, в которыми регламентируется размер колодца

В ряде случаев допускается применять ПГ, высота которых превышает максимальные указанные в ГОСТе 3500 мм. Поэтому современная промышленность выпускает такие агрегаты со значением данного параметра, равным 4500 мм.

Полезно знать! Именно они применяются там, где пожарное оборудование необходимо подключить к глубоко проложенному трубопроводу.

Вес. Эта характеристика имеет большое значение с точки зрения удобства выполнения монтажных работ и логистики. Производятся пожарные гидранты из марок чугуна либо стали, допускающих длительный контакт с агрессивной средой грунтов различного типа и водой. Когда не требуется применять дорогие сорта легированной стали, обычно в качестве сырья используется серый чугун. А это значит, что вес изделия будет относительно большим. Но и здесь ГОСТ определяет максимальные значения этой характеристики. Основой для расчёта выступает вес ПГ высотой 1000 миллиметров с максимально допустимой величиной этого показателя 95 кг. При увеличении длины агрегата на 250 мм допускается увеличение его общей массы не больше, чем на 10 кг.

Использование

Корректная эксплуатация пожарного гидранта предполагает соблюдение следующих правил:

  • водопроводная магистраль должна обеспечить достаточное для тушения пожара количество воды;
  • в зимнюю пору года должны быть приняты меры по предотвращению возможности появления наледи на водозаборном оснащении;
  • обеспечение к гидранту свободного доступа;
  • наличие указательных знаков для быстрого поиска устройства;
  • нормы СП 8.13130.2009 требуют проведения систематических осмотров и проверок факта готовности гидранта к работе. Периодичность таких мероприятий – раз в полгода, рекомендуется осенний или весенний период.

Пожарные гидранты подлежат периодическим осмотрам и испытаниям в целях профилактики поломок

И ещё один немаловажный момент. Касается он маршрута прокладки пожарных рукавов. В случае наличия резких перегибов доставка огнетушащего вещества к очагу возгорания не будет обеспечена. Также не следует прокладывать рукавные линии по поверхностям, залитым химикатами, горюче-смазочными материалами, а также по горящим или острым предметам. Маршрут рукавов в лестничных клетках должен пролегать между маршами, при этом, не загромождая лестницы и проходы. По двору, дороге, улице прокладку следует проводить по возможности не на проезжей части, а через трамвайные или железнодорожные пути – между шпалами под рельсами.

Возникшую в рукавной линии течь необходимо немедленно устранить. Делается это установкой специальных зажимов. Эти элементы бывают двух видов:

  • зажим ленточный. С его помощью ликвидируется течь из разрывов длиной не больше 3 сантиметров или отверстий до 2 сантиметров в диаметре;
  • зажим корсетный. Предназначен для обработки продольных разрывов, длина которых не превышает 10 сантиметров.

В заключение необходимо сказать ещё вот о чём: чтобы пожарный гидрант работал нормально, следует выполнять с ним профилактические работы, связанные с проверкой скорости пуска воды. Также необходимо проводить испытание давления на специальном стенде при помощи манометра с ВПИ, равным 16 (аббревиатура «ВПИ» обозначает Верхний Предел Измерений), и классом точности измерения 1,5. По ГОСТ 15150 периодичность данных мероприятий – хотя бы один раз в полгода.

NFPA 1: Минимальное количество пожарных гидрантов для пожаротушения #FireCodefridays

NFPA Today — 16 сентября 2016 г.

Вернуться на целевую страницу блогов

Раздел 18.5 NFPA 1 содержит требования к пожарным гидрантам, включая расположение, распределение, минимальное количество, зазоры, маркировку, испытания и техническое обслуживание.

Раздел 18.5 был полностью пересмотрен для редакции Кодекса 2015 года. Предыдущие издания содержали требование, основанное на характеристиках, чтобы количество и тип пожарных гидрантов и соединений с другими утвержденными источниками водоснабжения были способны обеспечить требуемый пожарный поток и располагались в утвержденных местах. Прежнее Приложение E было удалено из издания Кодекса 2015 года; вместо него Раздел 18.5 был пересмотрен путем добавления директивных обязательных требований к размещению и распределению пожарных кранов на основе требуемого расхода огня, определенного в соответствии с Разделом 18.4.

Чтобы определить минимальное количество пожарных гидрантов для пожарного расхода, необходимо соблюдать следующие положения:

  • Совокупная пропускная способность всех пожарных гидрантов в пределах 1000 футов (305 м) от здания не может быть меньше требуемой пожарной поток.
  • В таблице 18.5.4.3 указана максимальная пропускная способность пожарного крана, на которую может быть рассчитан пожарный гидрант.

Пример:

Определите количество необходимых пожарных гидрантов для предлагаемого нового производственного здания с пожарной площадью 50 000 футов2 (4650 м2) и строительной классификацией Типа II(000) (негорючие и незащищенные). Здание будет защищено утвержденной автоматической спринклерной системой со стандартными спринклерами срабатывания.

Образец решения:

Результаты испытаний показывают, что теоретически доступный поток огня составляет 3500 галлонов в минуту. На основании процедур, описанных в Разделе 18.4, требуемый поток огня составляет примерно 1200 галлонов в минуту.

  • Проектировщик решает разместить один пожарный гидрант на существующем водопроводе общего пользования на расстоянии 350 футов (107 м) от здания, что соответствует критерию максимального расстояния 400 футов (122 м) согласно 18.5.3(1) .
  • С помощью Таблицы 18.5.4.3 определено, что гидрант, расположенный на расстоянии 400 футов (122 м) от здания, может иметь расход не более 1000 галлонов в минуту (3785 л/мин). Поскольку это меньше, чем требуемый расход огня в 1200 галлонов в минуту (4500 л / мин), требуется один дополнительный гидрант в пределах 1000 футов (305 м) от здания. (Или проектировщик может выбрать продление частной пожарной магистрали на территорию и размещение гидранта на расстоянии не более 250 футов (76 м) от здания.)
  • В соответствии с таблицей 18.5.4.3, такому гидранту разрешается зачислять до 1500 галлонов в минуту (5678 л/мин), что превышает требуемый пожарный расход в 1200 галлонов в минуту (4500 л/мин).
  • Если проектировщик решит добавить второй гидрант в сеть общего пользования, они должны быть расположены так, чтобы расстояние между ними не превышало 500 футов (152 м) в соответствии с 18.5.3.
  • После установки нового гидранта или гидрантов AHJ необходимо провести дополнительное испытание на расход, чтобы убедиться, что они способны обеспечивать требуемый пожарный расход.

Чуть больше двух недель до заседания NFPA 1 Second Draft, на следующей неделе я расскажу о вопросах, которые комитет будет решать в Милуоки 3-4 октября (ознакомьтесь с повесткой дня на www. nfpa.org/1next)

Вы можете следить за мной в Твиттере, чтобы получать больше обновлений и новостей о пожарной безопасности @KristinB_NFPA.

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

  • Безопасность строительства и жизни,
  • соблюдение кодекса,
  • Системы противопожарной защиты,
  • Реагирования на чрезвычайные ситуации

Подпишитесь на информационный бюллетень сети NFPA

Зарегистрироваться

Кристин Бигда

Технический руководитель и главный инженер по противопожарной защите с упором на материалы, связанные со строительством и безопасностью жизнедеятельности.

Подробнее Кристин Бигда

Связанные статьи

14 ОКТЯБРЯ 2022

Уровень безопасности – Экосистема пожарной безопасности и безопасности жизнедеятельности NFPA

07 АПРЕЛЯ 2021 ГОДА

NFPA решает проблему пожаров в строящихся зданиях с новым менеджером программы по предотвращению пожаров, онлайн-обучением и панелью веб-семинаров 15 апреля.

15 ЯНВАРЯ 2021 ГОДА

NFPA публикует информационный бюллетень по системам хранения энергии, поскольку администрация Байдена намерена возглавить революцию в области чистой энергии

17 НОЯБРЯ 2020 ГОДА

NFPA предлагает цифровые значки, чтобы помочь учащимся подчеркнуть свою профессиональную надежность

02 ОКТЯБРЯ 2020 ГОДА

8 советов управляющим ресторанами во время кампании Serve Up Fire Safety in the Kitchen FPW

07 АВГУСТА 2020

Безопасность зданий и жизнедеятельности: требования к учениям по аварийному эвакуации

Требуемое расстояние от пожарного гидранта до здания?

19. 08.2021

11 комментариев



У нас есть проект, обслуживающий текстильную промышленность. Мы хотим установить пожарный гидрант (минимум 500 галлонов в минуту) в непосредственной близости от здания.

На каком минимальном и максимальном расстоянии эти гидранты должны располагаться от здания?

Проект не соответствует критериям IBC/IFC, а только соответствует серии стандартов NFPA.

​​​​​​​​​​​​​​​​​​​Отправлено анонимно для обсуждения. Нажмите Заголовок, чтобы просмотреть | Отправьте свой вопрос | Подписаться

11 комментариев

    Почему спонсор?

    ПОЛНЫЙ ДОСТУП

    ПОЛУЧИТЕ ВСЕ НАШИ ИНСТРУМЕНТЫ

    ПОДПИСАТЬСЯ

    Подпишитесь и узнавайте что-то новое каждый день:

    СООБЩЕСТВО

    Топ ​ноябрь. ’22 автора

    СМОТРЕТЬ ТАБЛИЦУ ЛИДЕРОВ

    ВАШ ПОСТ

    ЗАДАТЬ ВОПРОС

    ЭКЗАМЕН

    Получите 100 дней бесплатных пробных вопросов прямо к вам!

      Электронная почта *

    ЗАПИШИТЕ МЕНЯ!

    ФИЛЬТРЫ

    Все
    А117. 1
    АВА
    АДА
    АСКЭ 7
    АСМЭ А17.1
    Ежедневное обсуждение
    Проектная документация
    ЕН 12845
    Взрывозащита и предотвращение
    Системы обнаружения пожара и сигнализации
    Динамика огня
    Легковоспламеняющиеся и горючие жидкости
    FM Глобал
    Поведение человека
    IBC
    ИКЦ-500
    МФК
    ИМК
    МПК
    ИРК
    ИСО
    Средства выхода
    НБК
    NFPA 1
    NFPA 10
    NFPA 101
    NFPA 11
    NFPA 110
    NFPA 1142
    NFPA 1221
    NFPA 13
    НФПА 13D
    НФПА 13R
    NFPA 14
    NFPA 15
    NFPA 16
    НФПА 17А
    NFPA 20
    NFPA 2001
    NFPA 214
    NFPA 22
    NFPA 220
    NFPA 24
    NFPA 241
    NFPA 25
    NFPA 291
    NFPA 30
    NFPA 33
    НФПА 400
    NFPA 409
    NFPA 415
    NFPA 495
    NFPA 497
    NFPA 5000
    NFPA 502
    NFPA 54
    NFPA 55
    NFPA 654
    NFPA 68
    NFPA 70
    NFPA 72
    NFPA 75
    NFPA 82
    NFPA 855
    НФПА 90А
    NFPA 92
    NFPA 96
    НИЦЕТ
    ОВС
    Пассивные строительные системы
    Руководство по подготовке полиэтилена
    Серия для подготовки полиэтилена
    Примеры проблем PE
    Опрос
    Управление дымом
    Специальные системы защиты от опасностей
    UFC 3 600 01
    УФК 3-600-01
    УФК 4-021-01
    обновлений
    Средства пожаротушения на водной основе
    Еженедельные экзамены

    АРХИВ

    декабрь 2022 г.
    ноябрь 2022 г.
    октябрь 2022 г.
    сентябрь 2022 г.
    август 2022 г.
    июля 2022 г.
    июнь 2022 г.
    май 2022 г.
    апрель 2022 г.
    март 2022 г.
    Февраль 2022 г.
    января 2022 г.
    декабрь 2021 г.
    ноябрь 2021 г.
    октябрь 2021 г.
    сентябрь 2021 г.
    август 2021 г.
    июля 2021 г.
    июнь 2021 г.
    мая 2021 г.
    апрель 2021 г. 901:26 март 2021 г.
    Февраль 2021
    января 2021 г.
    декабрь 2020 г.
    ноябрь 2020 г.
    октябрь 2020 г.
    сентябрь 2020 г.
    август 2020 г.
    июля 2020 г.
    июнь 2020 г.
    май 2020 г.
    апрель 2020 г.
    март 2020 г.
    Февраль 2020 г.
    января 2020 г.
    декабрь 2019 г.
    ноябрь 2019 г.
    Октябрь 2019 г.
    сентябрь 2019 г.
    август 2019 г.
    июля 2019 г.
    июнь 2019 г.
    мая 2019 г.
    апрель 2019 г.
    март 2019 г.
    Февраль 2019 г.
    января 2019 г.
    декабрь 2018 г.
    ноябрь 2018 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
