Как рассчитать индуктивность катушки. Какие параметры влияют на индуктивность. Как работает онлайн калькулятор индуктивности. Какие формулы используются для расчета. Каковы особенности расчета однослойных и многослойных катушек.

Содержание

Что такое индуктивность катушки и как она рассчитывается

Индуктивность — это способность проводника создавать магнитное поле при протекании через него электрического тока. Для катушек индуктивность является ключевым параметром, определяющим их свойства в электрических цепях.

Основные факторы, влияющие на индуктивность катушки:

Количество витков
Диаметр катушки
Длина намотки
Материал сердечника
Форма сечения провода

Расчет индуктивности производится по специальным формулам с учетом конструкции катушки. Для однослойных цилиндрических катушек без сердечника часто используется формула Уиллера:

L = (d^2 * N^2) / (18d + 40l)

где L — индуктивность в мкГн, d — диаметр катушки в см, N — число витков, l — длина намотки в см.

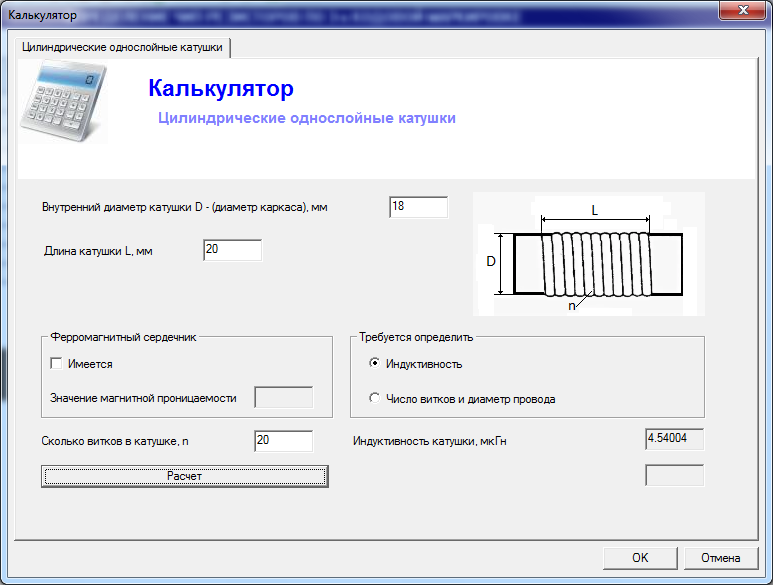

Онлайн калькулятор для расчета индуктивности катушек

Для упрощения расчетов можно воспользоваться специальным онлайн калькулятором индуктивности. Такой инструмент позволяет быстро определить индуктивность по заданным параметрам катушки или рассчитать необходимое число витков для получения требуемой индуктивности.

Типичный калькулятор индуктивности предлагает ввести следующие данные:

Диаметр каркаса катушки
Диаметр провода
Длина намотки или шаг намотки
Количество витков или требуемая индуктивность

После ввода параметров калькулятор мгновенно выдает результат расчета — индуктивность катушки или необходимое число витков.

Особенности расчета индуктивности однослойных катушек

Однослойные катушки являются наиболее простыми для расчета. Для них применимы следующие формулы:

Формула Уиллера (приведена выше)
Формула Нагаока: L = μ0 * N^2 * S / l * K
Формула Корана: L = 0.001 * a^2 * n^2 / (228a + 254b)

где μ0 — магнитная проницаемость вакуума, S — площадь сечения катушки, K — поправочный коэффициент Нагаока, a — радиус катушки, b — длина намотки.

Выбор конкретной формулы зависит от соотношения длины и диаметра катушки. Для коротких катушек (l/d < 1) лучше подходит формула Нагаока, для длинных (l/d > 1) — формула Уиллера.

Расчет индуктивности многослойных катушек

Для многослойных катушек расчет усложняется из-за взаимной индуктивности между слоями. В этом случае применяются более сложные формулы, учитывающие количество слоев и расстояние между ними.

Одна из распространенных формул для многослойных катушек:

L = 0.315 * (d * N)^2 / (6d + 9h + 10c)

где d — средний диаметр катушки, N — общее число витков, h — высота намотки, c — толщина намотки.

Для точных расчетов многослойных катушек рекомендуется использовать специализированные программы или онлайн-калькуляторы, учитывающие все нюансы конструкции.

Влияние материала сердечника на индуктивность

Наличие магнитного сердечника существенно увеличивает индуктивность катушки. Коэффициент увеличения зависит от магнитной проницаемости материала сердечника:

Ферритовые сердечники — в 10-1000 раз
Железные сердечники — в 50-200 раз
Пермаллоевые сердечники — в 1000-5000 раз

При расчете катушек с сердечником необходимо учитывать его форму и размеры. Для этого вводится коэффициент индуктивности AL, который показывает индуктивность катушки с одним витком на данном сердечнике.

Формула для расчета индуктивности с учетом сердечника:

L = N^2 * AL * 10^-9

где L — индуктивность в Гн, N — число витков, AL — коэффициент индуктивности сердечника в нГн.

Практические рекомендации по расчету и изготовлению катушек индуктивности

При расчете и изготовлении катушек индуктивности следует учитывать ряд практических моментов:

Для повышения добротности катушки желательно использовать провод большего диаметра
Оптимальное соотношение длины намотки к диаметру катушки — около 0.7-1
Для уменьшения паразитной емкости рекомендуется использовать однослойную намотку
При многослойной намотке слои лучше разделять изоляционным материалом
Для высокочастотных катушек предпочтительнее использовать литцендрат

Также важно учитывать, что реальная индуктивность катушки может отличаться от расчетной на 5-10% из-за неидеальности намотки и влияния внешних факторов. Поэтому после изготовления катушки рекомендуется проверить ее индуктивность с помощью измерительных приборов.

Применение катушек индуктивности в электронных схемах

Катушки индуктивности широко используются в различных электронных устройствах и схемах:

Фильтры высоких и низких частот
Колебательные контуры
Трансформаторы и дроссели
Импульсные источники питания
Антенны и согласующие устройства

В каждом конкретном применении к катушкам предъявляются свои требования по индуктивности, добротности, рабочей частоте и другим параметрам. Поэтому правильный расчет и выбор конструкции катушки имеет большое значение для эффективной работы электронных устройств.

Современные тенденции в производстве и применении катушек индуктивности

В современной электронике наблюдаются следующие тенденции, связанные с катушками индуктивности:

Миниатюризация катушек для применения в компактных устройствах
Использование новых магнитных материалов для сердечников
Применение планарных катушек в интегральных схемах
Разработка высокочастотных катушек для систем 5G и IoT
Создание катушек с изменяемой индуктивностью для адаптивных систем

Эти тенденции ставят новые задачи перед разработчиками в области расчета и моделирования катушек индуктивности. Поэтому совершенствование методов расчета и создание более точных онлайн-калькуляторов остается актуальной задачей.

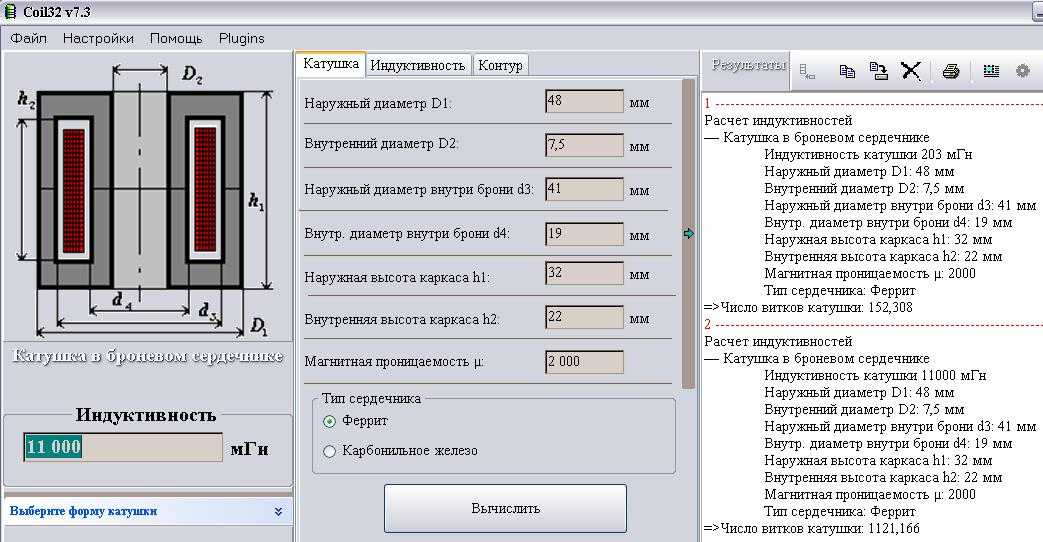

Coil32 — Расчет однослойной катушки индуктивности

Информация о материале: Опубликовано: 25 августа 2012; Обновлено: 08 января 2023; Просмотров: 116412

Для работы этого калькулятора необходимо включить JavaScript в вашем браузере!

Об особенностях расчета однослойных катушек можно узнать здесь.

Программа Coil64 ведет расчет по другой методике и результат, полученный в ней, может незначительно отличаться от результата этого калькулятора. Кроме того Coil64 также позволяет рассчитать конструктивную добротность катушки и ее собственную емкость.

Расчет числа витков по заданной индуктивности

ВВЕСТИ ДАННЫЕ:

L	= мГнμГннГн	– Требуемая индуктивность
D	= ммсм	– Диаметр каркаса
d	= ммсм	– Диаметр провода без изоляции
k	= ммсм	– Диаметр провода с изоляцией	Автоматически

Рассчитать

РЕЗУЛЬТАТ:

N	=	– Число витков
l	= ммсм	– Длина намотки

Очистить все

Расчет индуктивности по числу витков и размерам катушки

ВВЕСТИ ДАННЫЕ:

N	=	– Число витков
D	=ммсм	– Диаметр каркаса
l	=ммсм	– Длина намотки

Рассчитать

РЕЗУЛЬТАТ:

=мГнμГннГн

– Индуктивность

Очистить все

Ссылки по теме:

Single-layer Coil Inductance calculator by IN3OTD
RF Inductance Calculator by ON4AA
Round Coil Inductance Calculator by R. Weaver

Калькулятор-конвертер индуктивности — онлайн перевод

В системе единиц СИ индуктивность измеряется в генри, сокращенно Гн. Контур обладает индуктивностью в один генри, если при изменении тока на один ампер в секунду на выводах контура будет возникать напряжение в один вольт. В данном обзоре помимо краткого теоретического обзора представлен калькулятор индуктивности для перевода в десятичные приставки в системе СИ.

Индуктивность — теоретические основы

Индуктивностью называется идеализированный элемент, приближающийся по своим свойствам к индуктивной катушке, в котором накапливается энергия магнитного поля.

Условное обозначение индуктивности и положительные направления тока, ЭДС самоиндукции и напряжения:

Если по проводнику пропустить ток, то вокруг него создается магнитный поток Φ. Суммарный магнитный поток (поток сцепления) катушки индуктивности равен Ψ= w×Φ, где Φ — магнитный поток, создаваемый одним витком; w — число витков.

По определению собственная индуктивность (или просто индуктивность) равна коэффициенту пропорциональности между потокосцеплением и током
катушки L=Ψ/i.

Индуктивность измеряется в генри 1 Гн = 1 Вб / 1 А. Символ L, используемый для обозначения индуктивности, был принят в честь Эмилия Христиановича Ленца (Heinrich Friedrich Emil Lenz). Единица измерения индуктивности названа в честь Джозефа Генри(Joseph Henry). Сам термин индуктивность был предложен Оливером Хевисайдом (Oliver Heaviside) в феврале 1886 года.

Поток сцепления катушки индуктивности равен Ψ=L×i.

В соответствии с законом электромагнитной индукции при изменении магнитного потока в катушке наводится ЭДС самоиндукции eL=-dΨ/dt. Знак «-» ставится потому, что ЭДС имеет такое направление, что образуемый ею ток своим магнитным полем препятствует изменению магнитного потока, вызывающего данную ЭДС.

Напряжение на индуктивности уравновешивает ЭДС и может быть записано в
виде uL=-eL=dΨ/dt=L×di/dt. t)L×i×dt×di/dt=(L×i²)/2.

Взаимная индуктивность характеризует свойство одного элемента с током i1 создавать магнитное поле, частично сцепляющиеся с витками w2 другого элемента.

Коэффициент взаимной индуктивности определяется по формуле M=Ψ12/i2=Ψ21/i1, где Ψ12 — поток сцепления первого контура, вызванный током второго контура (аналогично Ψ21). Измеряется в Гн.

Калькулятор индуктивности онлайн

Калькулятор-конвертер индуктивности позволит быстро перевести Генри в десятичные кратные и дольные единицы.

Генри (H)
Килогенри (kH)
Миллигенри (mH)
Микрогенри (µH)
Наногенри (nH)
Пикогенри (pH)

Множители и приставки СИ для образования десятичных кратных и дольных единиц и их наименований

Кратные приставки СИ	Дольные приставки СИ
Дека-(10¹).	Деци- (10⁻¹).
Гекто- (10²).	Санти- (10⁻²).
Кило- (10³).	Милли- (10⁻³).
Мега- (10⁶).	Микро- (10⁻⁶).
Гига- (10⁹).	Нано- (10⁻⁹).
Тера- (10¹²).	Пико- (10⁻¹²).
Пета- (10¹⁵).	Фемто- (10⁻¹⁵).
Экса- (10¹⁸).	Атто- (10⁻¹⁸).
Зетта- (10²¹).	Зепто- (10⁻²¹).
Иотта- (10²⁴).	Иокто- (10⁻²⁴).

Калькулятор индуктивного реактивного сопротивления

Автор Purnima Singh, PhD

Отзыв Стивена Вудинга

Последнее обновление: 02 февраля 2023 г.

Содержание:

Что такое индуктивное сопротивление? — Определение индуктивного сопротивления
Формула расчета индуктивного сопротивления
Единица измерения индуктивного сопротивления
Как пользоваться калькулятором индуктивного сопротивления?
Часто задаваемые вопросы

Калькулятор индуктивного сопротивления Omni (калькулятор XLX_LXL) позволяет вам определить эффективное сопротивление (импеданс) катушки индуктивности . Просто введите индуктивность катушки и частоту сигнала переменного тока, и калькулятор импеданса индуктора мгновенно рассчитает реактивное сопротивление индуктора (индуктивный импеданс)!

Продолжайте читать, чтобы узнать , что такое индуктивное сопротивление и формулу для его расчета. Вы также найдете пример расчета индуктивного сопротивления с помощью калькулятора XLX_LXL.

Что такое индуктивное сопротивление? — Определение индуктивного реактивного сопротивления

Индуктивное реактивное сопротивление или индуктивный импеданс — это эффективное сопротивление катушки индуктивности протекающему через нее электрическому току .

Это аналогично сопротивлению резистора в том смысле, что оба сопротивления противодействуют потоку электрического заряда. Однако в случае резисторов оппозиция возникает из-за столкновения с электронов , когда они проходят через него. В катушке индуктивности именно ЭДС самоиндукции противодействует нарастанию и спаду тока .

Формула индуктивного сопротивления

Рассмотрим простую цепь, состоящую из катушки индуктивности, подключенной к источнику переменного напряжения (рис. 1). Поскольку величина и направление переменного тока непрерывно изменяются , катушка индуктивности будет противодействовать любому изменению протекающего через нее тока, индуцируя в себе ЭДС.

Рисунок 1: Цепь переменного тока, состоящая из катушки индуктивности.

Используя формулу закона Фарадея, мы можем выразить эту ЭДС самоиндукции (VVV) как:

V=−L⋅(dIdt)\scriptsize V = -L \cdot \left ( \frac{dI}{dt} \right)V=−L⋅(dtdI)

где:

LLL — собственная индуктивность индуктора; и
dI/dtdI/dtdI/dt — Скорость изменения тока через дроссель.

Вы можете использовать калькулятор индуктивности соленоида, чтобы найти собственную индуктивность любой катушки индуктивности.

Чтобы найти средний ток (III) через катушку индуктивности, мы можем использовать вариант закона Ома:

I=VXL\размер сценария I = \frac{V}{X_L}I=XLV

, где индуктивное сопротивление (XLX_LXL) зависит от частоты (ν\nuν) сигнала переменного тока:

XL=2πνL\scriptsize X_L = 2 \pi \nu LXL=2πνL

Мы также можем рассчитать проводимость (BLB_LBL), т. е. насколько легко цепь пропускает через себя ток, следующим образом:

BL=1XL\scriptsize B_L = \frac{1}{X_L}BL=XL1

Единица индуктивного сопротивления

Чтобы найти единицу индуктивного сопротивления, проведем размерный анализ формулы для индуктивного сопротивления:

XL=2πνL⟹1сек⋅Генри=1сек⋅вольт(ампер/сек)=вольтампер=Ом (Ом)\scriptsize \начать{выравнивать*} X_L &= 2 \pi \nu L \\ \ подразумевает & \rm \frac{1}{sec} \cdot henry \\ & = \rm \frac{1}{sec} \cdot \frac{volt}{(amp/sec)} \\ & \rm = \frac{volt}{amp} = ohm\ (\Omega) \end{align*}XL⟹=2πνLsec1⋅henry=sec1⋅(amp/sec)volt=ampvolt=ohm (Ω)

Анализ размерностей приведенной выше формулы говорит нам, что размеры индуктивное сопротивление такое же, как сопротивление. Следовательно, индуктивное сопротивление измеряется в омах (Ом\ОмегаОм).

Для измерения проводимости мы используем ту же единицу измерения, что и проводимость, т. е. сименс (S\rm SS).

Как пользоваться калькулятором индуктивного сопротивления?

Давайте посмотрим, как использовать калькулятор индуктивного реактивного сопротивления для расчета реактивного сопротивления катушки 14 мГн

, когда через нее протекает переменный ток 100 Гц .

Введите индуктивность катушки, т. е. 14 мГн .
Подключите частоту сигнала переменного тока, т. е. 100 Гц .
Калькулятор XLX_LXL отобразит реактивное сопротивление катушки индуктивности (XLX_LXL), т. е. 8,80 Ом , и адмиттанс (BLB_LBL), т. е. 0,11 S .
Вы также можете использовать этот калькулятор импеданса катушки индуктивности для расчета индуктивности катушки.

Мы также рекомендуем воспользоваться нашим калькулятором емкостного реактивного сопротивления, чтобы узнать об эффективном сопротивлении конденсатора протекающему через него току.

Часто задаваемые вопросы

Как рассчитать индуктивное сопротивление?

Для расчета индуктивного сопротивления выполните следующие действия:

Определите частоту сигнала переменного тока.
Умножьте частоту на 2π и индуктивность .
Поздравляем! Вы рассчитали индуктивное сопротивление.

Что такое индуктивное сопротивление в цепи постоянного тока?

Ноль . Индуктивное сопротивление прямо пропорционально частоте сигнала. В цепях постоянного тока частота равна нулю . Следовательно, индуктивное сопротивление в цепях постоянного тока также равно нулю.

В чем разница между индуктивным реактивным сопротивлением и емкостным реактивным сопротивлением?

Основные различия между индуктивным реактивным сопротивлением и емкостным реактивным сопротивлением:

Индуктивное реактивное сопротивление представляет собой эффективное сопротивление , обеспечиваемое дросселем . Емкостное сопротивление — это эффективное сопротивление , предлагаемое конденсатор .
Индуктивное сопротивление прямо пропорционально частоте сигнала и индуктивности . Емкостное реактивное сопротивление обратно пропорционально частоте сигнала и емкости .

Как рассчитать индуктивность по реактивному сопротивлению?

Чтобы рассчитать индуктивность по реактивному сопротивлению, следуйте приведенным инструкциям:

Умножьте на частота сигнала переменного тока с 2π .
Разделите реактивное сопротивление на значение из шага 1 .
Вы рассчитали индуктивность по реактивному сопротивлению!

Что такое единица измерения индуктивного сопротивления в системе СИ?

Ом . Единица СИ индуктивного реактивного сопротивления такая же, как и сопротивление, т. е. ом.

Пурнима Сингх, доктор философии

Индуктивность (л)

Частота (f)

Реактивное сопротивление (Xʟ)

Адмиттанс (Bʟ)

Посмотреть 40 похожих калькуляторов электромагнетизма 🧲

Ускорение частицы в электрическом поле Мощность переменного тока Емкость… Еще 37

Сопротивление индуктора Калькулятор • Электрические, радиочастотные и электронные калькуляторы • Онлайн-модуль Преобразователи

Обратите внимание, что величина полного сопротивления идеальной катушки индуктивности равна ее реактивному сопротивлению. Однако они не идентичны из-за фазового сдвига между напряжением и током в индуктивной цепи. Для расчета используется следующая формула:

где:

X _L реактивное сопротивление дросселя в омах (Ом),

Z _L — сопротивление индуктора в омах (Ом),

ω = 2πf — угловая частота в рад/с,

f — частота в герцах (Гц),

L — индуктивность в генри (Гн),

Дж — мнимая единица измерения.

Для расчета введите индуктивность и частоту, выберите единицы измерения, и результат будет показан в омах.

Катушка индуктивности представляет собой пассивный электрический компонент с двумя выводами, состоящий в основном из изолированного провода, намотанного на магнитный сердечник или без него (воздушный сердечник) в виде катушки. Катушки индуктивности также называют катушками и дросселями. Магнитопровод обычно изготавливается из ферромагнитного металла, например железа или ферромагнитной керамики (феррита), и используется для усиления магнитного поля и, таким образом, для увеличения индуктивности катушки. Как и конденсаторы, катушки индуктивности используются для накопления энергии. Однако, в отличие от конденсаторов, энергия в катушках индуктивности хранится в магнитном поле, окружающем катушку индуктивности. Одним из применений катушек индуктивности являются фильтры, используемые для устранения пульсаций на выходе постоянного тока или для предотвращения передачи радиочастотных (РЧ) помех по кабелям. Дроссели широко применяются в настроечных схемах радиопередатчиков и приемников, в трансформаторах.

Высокодобротная катушка индуктивности с воздушным сердечником в радиопередатчике

В отличие от конденсаторов, которые препятствуют скорости изменения напряжения на своих пластинах, катушки индуктивности противодействуют скорости изменения тока, протекающего через них. В отличие от конденсаторов, которые не пропускают постоянный ток, катушки индуктивности легко пропускают его через себя. Катушки индуктивности сопротивляются только переменному или переменному току, и эта способность сопротивляться току прямо пропорциональна присущему им свойству, называемому индуктивностью, которая обозначается символом L в честь русского физика Эмиля Ленца и измеряется в генри по имени американского ученого Джозефа Генри.

В отличие от резисторов, которые просто противодействуют протекающему через них электрическому току, создавая напряжение, прямо пропорциональное току, катушки индуктивности противодействуют изменениям тока, протекающего через них. Они создают падение напряжения, прямо пропорциональное скорости изменения тока через них. Полярность этого индуцированного напряжения всегда такова, что напряжение пытается поддерживать изменяющийся ток в его нынешнем состоянии. Например, когда ток увеличивается, напряжение имеет тенденцию противодействовать этому увеличению и поддерживать меньший ток, а когда ток уменьшается, напряжение имеет тенденцию противодействовать этому уменьшению и поддерживать более высокий ток. Более высокая скорость изменения тока всегда приводит к большему обратному напряжению. Из-за этого свойства это напряжение называют «обратной электродвижущей силой» («противо-ЭДС»). Чтобы отличить это свойство катушек от сопротивления, его называют реактивное сопротивление . Если на катушку подается синусоидальное напряжение, более высокие скорости изменения происходят при более высокой частоте, поэтому при более высоких частотах катушка становится более устойчивой к току, и ее реактивное сопротивление также увеличивается, как показано на графике.

График идеального реактивного сопротивления катушки индуктивности X _L и тока, протекающего через катушку индуктивности I , в зависимости от частоты f для данной индуктивности показывает прямую зависимость реактивного сопротивления от частоты и обратную пропорциональную зависимость тока

Как и реактивное сопротивление, импеданс Z также измеряется в омах (Ом) и состоит из двух составляющих — действительной и мнимой частей. Во-первых, это сопротивление R, которое замедляет ток из-за плохо проводящего электричество материала и его формы. Вторая составляющая — это рассмотренное выше реактивное сопротивление X, которое замедляет ток из-за противодействия электрического и магнитного полей.

Если реальный индуктор подключен к источнику постоянного тока , через индуктор протекает постоянный постоянный ток, который ограничивается только низким сопротивлением провода, из которого изготовлен индуктор. Когда индуктор подключен к постоянному источнику постоянного напряжения, ток будет протекать через катушку и медленно увеличиваться до своего максимального значения, которое определяется внутренним сопротивлением источника питания и внутренним сопротивлением витков катушки. ЭДС самоиндукции на катушке индуктора препятствует быстрому нарастанию тока и «борется» с приложенным напряжением до тех пор, пока ток не поднимется до своего максимального значения.

Если источник постоянного тока отключить от индуктора, ток, протекающий через него, будет неуклонно падать до нуля и снова противо-ЭДС индуктора будет «бороться» с изменением тока и будет пытаться удержать ток неизменным. В конце концов ток постепенно упадет до нуля.

В чисто индуктивной цепи ток отстает от напряжения на π /2 или 90°. 1 — ток имеет отрицательный максимум, скорость его изменения равна нулю, напряжение равно нулю; 2 — ток равен нулю, скорость его изменения максимальна, а напряжение максимально положительно; 3 — ток имеет положительный максимум, скорость его изменения равна нулю, напряжение равно нулю; 4 — ток равен нулю, скорость его изменения максимальна, а напряжение максимально отрицательно

Если к катушке приложено переменное синусоидальное напряжение , ток будет отставать от напряжения на некоторый фазовый угол, как показано на рисунке. Для чистого индуктора этот фазовый угол будет равен 90° или ¼ цикла. В точке на оси времени ( ωt = π /2), в которой ток равен нулю, на дросселе имеется положительное максимальное напряжение. С течением времени ток постепенно увеличивается, и вокруг катушки также создается магнитное поле. В этом магнитном поле индуцируется ЭДС, направленная против тока. Эта ЭДС является реакцией на изменение тока через нее, и она максимальна, когда ток равен нулю, потому что в этой точке скорость изменения тока максимальна. Когда ток достигает своего пика (положительного или отрицательного), скорость синусоидального изменения тока равна нулю, и в этих точках противоэдс также равна нулю. Это приводит к тому, что волна напряжения на 90° или π /2 не совпадает по фазе с волной тока. То есть напряжение опережает ток или ток отстает от напряжения.

Возьмем аналогию: Солнце (солнечный свет — напряжение) наиболее мощное в астрономический полдень, однако самая жаркая часть дня (температура — ток) обычно наступает несколькими часами позже. Или зимнее солнцестояние в Северном полушарии (самый короткий день) приходится на конец декабря, а самые холодные месяцы еще впереди — в зависимости от того, где вы живете, это январь или даже февраль. Причиной этого «сезонного отставания» или «фазового сдвига» является поглощение солнечной энергии массивными океанами Земли. Позже они отпускают его медленно — точно так же, как это делают индуктивности.

Зимнее солнцестояние в Северном полушарии (самый короткий день) приходится на конец декабря, а самые холодные месяцы еще впереди — так ведет себя ток в индукторе

Расчетное сопротивление является мерой сопротивления индуктора сопротивление сигналу на определенной частоте , который проходит через него. Индуктивное реактивное сопротивление зависит от изменения частоты приложенного переменного напряжения. Формула и график выше показывают, что реактивное сопротивление катушки индуктивности X _L большой на высоких частотах и маленький на низких частотах (конденсаторы ведут себя наоборот). На высокой частоте индуктивное сопротивление становится очень большим или полностью противостоит току. Индуктор блокирует высокочастотный ток. С другой стороны, на очень низких частотах или постоянном напряжении катушка индуктивности проводит очень хорошо — отсюда правило, которое мы выучили в старшей школе: катушки индуктивности блокируют переменный ток и пропускают постоянный ток. Если частота очень низкая, катушки индуктивности очень хорошо пропускают сигналы. Именно поэтому в кроссоверы ставят катушки индуктивности, чтобы блокировать высокие частоты от драйверов сабвуфера.

Полное сопротивление измеряется в омах, как и сопротивление. Как и сопротивление, импеданс показывает величину сопротивления катушки индуктивности потоку электрического тока. Но чем импеданс отличается от простого сопротивления? Отличие заключается в зависимости импеданса от частоты сигнала. Сопротивление не зависит от частоты, а полное сопротивление катушек индуктивности зависит от нее. Полное сопротивление катушек индуктивности уменьшается с увеличением частоты.
