Расчет конденсатора для электродвигателя 380. Расчет и подбор конденсатора для подключения трехфазного электродвигателя 380В к сети 220В — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как рассчитать емкость конденсатора для трехфазного двигателя. Какие формулы использовать для схем «звезда» и «треугольник». Как правильно подобрать пусковой и рабочий конденсаторы. Особенности подключения трехфазного электродвигателя к однофазной сети.

Содержание

Особенности работы трехфазного двигателя в однофазной сети

При подключении трехфазного асинхронного электродвигателя к однофазной сети 220В возникает ряд особенностей:

Теряется не менее трети номинальной мощности двигателя
Необходимо использовать фазосдвигающий конденсатор для создания вращающегося магнитного поля
Требуется правильный расчет емкости рабочего и пускового конденсаторов
Схема подключения зависит от соединения обмоток двигателя — «звезда» или «треугольник»

Правильный подбор конденсаторов позволяет запустить и эксплуатировать трехфазный двигатель от бытовой сети 220В, хотя и с некоторой потерей мощности.

Расчет емкости рабочего конденсатора

Для расчета емкости рабочего конденсатора используются следующие формулы:

Для схемы «звезда»: C = 2800 * I / U
Для схемы «треугольник»: C = 4800 * I / U

Где:

C — емкость конденсатора в мкФ
I — номинальный ток двигателя в амперах
U — напряжение сети (220В)

Номинальный ток можно найти на шильдике двигателя или рассчитать по формуле:

I = P / (1.73 * U * cosφ * η)

Где P — мощность двигателя в Вт, cosφ — коэффициент мощности, η — КПД двигателя.

Подбор пускового конденсатора

Емкость пускового конденсатора выбирается в 2-3 раза больше рабочего. Он подключается параллельно рабочему только на время пуска двигателя. Это обеспечивает высокий пусковой момент, особенно при запуске под нагрузкой.

Почему нужен пусковой конденсатор?

При пуске асинхронного двигателя требуется повышенный ток для преодоления инерции ротора. В трехфазной сети это обеспечивается самой схемой питания. В однофазной сети такой возможности нет, поэтому используется дополнительная емкость на время пуска.

Выбор типа конденсаторов

Для подключения трехфазного двигателя к сети 220В подходят следующие типы конденсаторов:

Бумажные (МБГО, МБГЧ, МБГП и др.)
Пленочные (CBB60, CBB61)
Специальные пусковые (К78-17, К78-98 и др.)

Важные требования к конденсаторам:

Рабочее напряжение не менее 400-450В
Неполярные (не электролитические)
Рассчитанные на переменный ток

Схемы подключения трехфазного двигателя к сети 220В

Существует два основных варианта подключения:

1. Схема с одним рабочим конденсатором

Подходит для двигателей малой мощности (до 0.5-1 кВт) без большой начальной нагрузки. Конденсатор подключается последовательно с одной из обмоток.

2. Схема с рабочим и пусковым конденсаторами

Используется для более мощных двигателей и механизмов с большой начальной нагрузкой. Пусковой конденсатор подключается параллельно рабочему через пусковое реле или кнопку.

Особенности подключения по схемам «звезда» и «треугольник»

При подключении трехфазного двигателя к сети 220В важно учитывать исходную схему соединения обмоток:

Схема «звезда»

Подходит для двигателей с номинальным напряжением 380В
Меньший рабочий ток
Меньшая требуемая емкость конденсаторов
Сниженная мощность двигателя

Схема «треугольник»

Для двигателей с номинальным напряжением 220В
Больший рабочий ток
Требуется большая емкость конденсаторов
Сохраняется бóльшая мощность двигателя

В некоторых случаях при подключении к сети 220В может потребоваться изменение схемы соединения обмоток двигателя со «звезды» на «треугольник».

Практические рекомендации по подбору конденсаторов

При выборе конденсаторов для подключения трехфазного двигателя к сети 220В рекомендуется:

Начинать с расчетного значения емкости
Использовать конденсаторы с запасом по напряжению (400-450В)
Подбирать емкость экспериментально, начиная с меньших значений
Контролировать нагрев двигателя при работе
При необходимости использовать батарею параллельно соединенных конденсаторов

Правильно подобранные конденсаторы обеспечат уверенный пуск и стабильную работу трехфазного двигателя в однофазной сети.

Возможные проблемы при неправильном подборе конденсаторов

Ошибки в расчетах или подборе конденсаторов могут привести к следующим проблемам:

Недостаточная емкость: двигатель не запускается или работает с низкой мощностью

Избыточная емкость: перегрев обмоток, повышенный шум, вибрация
Низкое качество конденсаторов: быстрый выход из строя, возможно возгорание
Неправильное подключение: обратное вращение, нестабильная работа

При возникновении подобных симптомов необходимо проверить правильность расчетов и качество используемых конденсаторов.

Альтернативные способы питания трехфазных двигателей

Помимо использования конденсаторов, существуют и другие способы подключения трехфазных двигателей к однофазной сети:

Преобразователи частоты (инверторы)
Фазорасщепители
Электронные пусковые устройства
Роторные преобразователи

Каждый из этих методов имеет свои преимущества и недостатки. Выбор оптимального способа зависит от конкретной задачи, мощности двигателя и финансовых возможностей.

Расчёт конденсатора для электродвигателя 380 на 220. Расчёт конденсатора для электродвигателя 380 на 220

Автор AvtoMaster На чтение 10 мин Просмотров 87 Опубликовано 01.04.2022

Расчёт конденсатора для электродвигателя 380 на 220 — Схема с двумя конденсаторами Как подключить с реверсом Выбор пускового конденсатора для электродвигателя Подключение двигателя 380 на 220 Схемы подключения однофазных асинхронных двигателей

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Содержание

Расчёт ёмкости конденсатора для трехфазного асинхронного электродвигателя

Как подобрать рабочий и пусковой конденсаторы для подключения трехфазного мотора к бытовой однофазной сети. Формулы и эмпирическое правило для определения номиналов конденсаторов, подключаемых по схеме звезда и треугольник.

Отечественные электрические сети по своей природе – трехфазные. Электростанции всех типов генерируют электроэнергию с тремя сдвинутыми относительно друг друга на 120° фазами. Такой подход гарантирует удовлетворение нужд промышленности, где используются мощные потребители. В быту же это требование излишне, и допустимая мощность на одно частное домовладение ограничена 15 киловаттами. Поэтому из трех фаз используется только одна, и в подавляющем большинстве случаев этого вполне достаточно.

И все же имеется немало полезных приборов и устройств, в основу которых положено использование трехфазных электромоторов. Можно ли их применять в бытовой сети? Ответ будет отрицательным – будучи включенным в сеть 220 В, такой мотор попросту сгорит. Но если его немного переделать, то он сможет работать и в однофазной бытовой электросети.

Если разобраться, то фазы трехфазных сетей отличаются только временным сдвигом на треть периода между пиками переменного тока. Но и для одной фазы можно легко сделать три, просто включив в ее состав на уровне конечного прибора реактивные элементы, которыми в электротехнике являются индуктивности и емкости.

Если рассматривать конкретный пример, то есть электродвигатель, то индуктивность в нем присутствует изначально. Это обмотка статора. Останется только включить в схему конденсатор и перекоммутировать провода: тогда емкость, подключенная к одной из трех обмоток, будет сдвигать фазу в одну сторону, а соединив две другие, мы получим тот же сдвиг фазы, но уже в обратную сторону. И все это будет работать, будучи подключенным к однофазной сети.

Разумеется, если мощность такого мотора велика, может сработать вышеупомянутое ограничение, поэтому имеет смысл переделывать для работы в бытовой сети 220 В только не слишком требовательные к мощности электродвигатели.

Особенности включения трехфазных моторов в однофазные сети

Как мы уже знаем, у трехфазного двигателя имеются три обмотки, и они могут быть подключены одним из двух способов: звездой (принятое в электротехнике обозначение – Y) или треугольником (Δ).

Суть названий можно понять из приведенного рисунка. При включении трехфазного электромотора в однофазную сеть лучше использовать схему с треугольником. Если вы увидите на шильдике двигателя обозначение Y, то обмотки нужно перекоммутировать в треугольник, иначе переделка станет бессмысленной из-за большой потери мощности.

А теперь поговорим о том, как именно реализовать схему с подключением дополнительного элемента. Особенность асинхронных электромоторов заключается в повышенных номиналах тока, обеспечивающих их уверенный пуск. Стандартный способ будет иметь недостатки: если рассчитать параметры так, чтобы пуск действительно был беспроблемным, то мотор после выхода на рабочие частоты вращения вала будет перегреваться, что приведет к его ускоренному износу. Если ограничить ток по номиналу, двигатель будет плохо запускаться, а при наличии стартовой нагрузки вообще не сможет стартовать. Но выход есть: использование двух конденсаторов, пускового и рабочего. Пример такой схемы представлен на рисунке:

Здесь С_пуск внедрен в схему параллельно рабочему. Если мощность электромотора невелика, номинал С_пуск может быть равен номиналу С_раб. В продаже можно встретить специальные стартовые конденсаторы, о чем будет указывать слово starting в их обозначении.

Понятно, что назначение стартового аналога – помочь основному раскрутить мотор, после чего он должен быть отключен. Для этого в цепь включают выключатель, в простейшем виде – кнопочный. Более распространенным и удобным является использование комбинированной кнопки-включателя: для запуска мотора вы ее нажимаете и удерживаете, а когда мотор выйдет на рабочие обороты, кнопка отпускается, размыкая цепь С_старт, но останется вжатой, то есть остальная цепь будет работать. Нажатие красной кнопки выключит двигатель.

Эти соединения и будут выводами двигателя для подключения к электропитанию. Два вывода необходимо через двухполюсной выключатель подсоединить к нулю и фазе сети в 220 вольт. Третий вывод через рабочие конденсаторы, соединить с каким либо из первых двух выводов из двигателя. Можно пробовать запускать.

Общие правила подключения электродвигателя через конденсатор.

Подключение электродвигателя 380В на 220В выполняется через конденсатор. Для такого подключения необходимо использовать

бумажные (или пусковые) конденсаторы, при этом ВАЖНО чтобы номинальное напряжение конденсатора было больше либо равно напряжению сети (при этом рекомендуется что бы напряжение конденсатора было в 2 раза больше напряжения сети). Могут применяться конденсаторы следующих марок (типов):

МБГО, МБГЧ, МБГП, МБГТ, МБГВ, КБГ, БГТ, ОМБГ, K42-4, К42-19 и др.

Как правильно подобрать конденсаторы
Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент. Для разного типа соединений обмоток коэффициент составляет:

звездой – 2800;
треугольником — 4800.
Недостатком этого метода является то, что не всегда на электродвигателе сохранилась табличка с данными.

Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока. К тому же на силу тока могут действовать такие факторы как отклонения напряжения в сети и величина нагрузки на двигатель.

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Просто учесть, что на каждые 100 ватт мощности необходимо 7 микрофарад емкости. Удобнее использовать несколько параллельно соединенных конденсаторов малой, желательно одинаковой емкости, чем один большой. Просто суммируя емкость собранных конденсаторов, можно легко определить и подобрать оптимальное значение. Для начала лучше процентов на десять занизить суммарную емкость.

Если двигатель легко запускается и мощности его достаточно для работы, то все подобрано правильно. Если нет – нужно еще подсоединять конденсаторы, пока двигатель не достигнет оптимальной мощности.

СПРАВКА. При подключении трехфазного асинхронного двигателя с короткозамкнутым ротором в однофазную сеть теряется не менее трети его мощности.

Следует помнить, что много не всегда хорошо, и при превышении оптимальной емкости рабочих конденсаторов двигатель будет перегреваться. Перегрев может привести к сгоранию обмоток и выходу электродвигателя из строя.

Подключение трехфазного двигателя с в однофазную сеть с реверсом

При подключении электродвигателя через конденсатор очень важно как можно точнее подобрать его емкость. Чем ближе будет значение фактической емкости конденсатора к расчетной тем более оптимальным будет сдвиг вектора напряжения относительно вектора тока, что в свою очередь даст более высокие показатели момента на валу двигателя и его КПД.

Например: согласно расчету необходимая емкость рабочего конденсатора составила 54 мкФ, при этом найти конденсатор подходящей емкости не удается, в таком случае наиболее целесообразным вариантом является использование группы параллельно соединенных конденсаторов (конденсаторного блока).

Как известно, при параллельном соединении конденсаторов их емкость суммируется, таким образом, что бы получить нужные нам 54 мкФ можно использовать 2 параллельно соединенных конденсатора — на 40 и на 14 мкФ (40+14=54), либо любое другое количество конденсаторов суммарная емкость которых будет давать нужное значение, например 30, 20 и 4 мкФ:

Примечание: Все конденсаторы в группе должны быть одного типа, иметь одинаковое номинальное напряжение и частоту.

Разумеется, если мощность такого мотора велика, может сработать вышеупомянутое ограничение, поэтому имеет смысл переделывать для работы в бытовой сети 220 В только не слишком требовательные к мощности электродвигатели.

Пусковой конденсатор

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2. 5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

Как подобрать конденсатор для трехфазного двигателя?

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

СПРАВКА. При подключении трехфазного асинхронного двигателя с короткозамкнутым ротором в однофазную сеть теряется не менее трети его мощности.

Выбор конденсатора для трехфазного двигателя

Конденсаторы, предназначенные для трехфазного мотора, должны иметь достаточно высокую емкость – от десятков до сотен микрофарад. Электролитические конденсаторы не годятся для этих целей, поскольку для них требуется однополярное подключение. То есть, специально для этих устройств потребуется создание выпрямителя с диодами и сопротивлениями.

Постепенно в таких конденсаторах происходит высыхание электролита, что приводит к потере емкости. Кроме того, в процессе эксплуатации данные элементы иногда взрываются. Если все же решено использовать электролитические устройства, нужно обязательно учитывать эти особенности.

Классическим примеров служат элементы, представленные на рисунке. Слева изображен рабочий конденсатор, а справа – пусковой.

Подбор конденсатора для трехфазного двигателя выполняется опытным путем. Емкость рабочего устройства выбирается из расчета 7 мкФ на 100 Вт мощности. Следовательно, 600 Вт будет соответствовать 42 мкФ. Пусковой конденсатор как минимум в 2 раза превышает емкость рабочего. Таким образом 2 х 45 = 90 мкФ будет наиболее подходящим показателем.

Выбор осуществляется постепенно, исходя из работы двигателя, поскольку его реальная мощность напрямую зависит от емкости используемых конденсаторов. Кроме того, это можно сделать по специальной таблице. При недостатке емкости двигатель будет терять свою мощность, а при ее избытке наступит перегрев от чрезмерного тока. Если конденсатор выбран правильно, то двигатель будет работать нормально, без рывков и посторонних шумов. Более точно подбираем устройство путем расчетов, выполняемых по специальным формулам.

Расчет емкости

Емкость конденсатора для электродвигателя рассчитывается исходя из схемы соединения обмоток – звездой или треугольником.

В обоих случаях применяется общая расчетная формула: С_раб = к х I_ф/U_сети, к которой все параметры имеют следующие обозначения:

к – является специальным коэффициентом. Его значение составляет 2800 для схемы «звезда» и 4800 для схемы «треугольник».
Iф – номинальный ток статора, указанный на информационной табличке. При невозможности прочтения, выполняются измерения с помощью специальных измерительных клещей.
Uсети – напряжение питающей сети, величиной в 220 вольт.

Подставив все необходимые значения, можно легко рассчитать, какая емкость будет у рабочего конденсатора (мкФ). Во время расчетов необходимо учитывать ток, поступающий к фазной обмотке статора. Он не должен превышать номинальное значение, точно так же, как нагрузка двигателя с конденсатором должна быть не выше 60-80% номинальной мощности, обозначенной на информационной табличке.

Расчет емкости конденсатора для трехфазного электродвигателя формула

Вашему вниманию представляется расчёт ёмкости конденсаторов для нормальной работы трёхфазных электродвигателей.

На двигателях с конденсаторами, включенных в однофазную сеть, предполагается уменьшение ёмкости конденсатора с увеличением оборотов двигателя.

Предложенный калькулятор предназначен для вычисления емкостей двух параллельно соединенных конденсаторов — пускового Cп и рабочего Ср.

Расчет рабочей емкости производится по формуле:

Cр=2800*I/U – если обмотки двигателя соединены “звездой”;
Cр=4800*I/U – в случае соединения обмоток “треугольником”.

Для расчёта тока используется такая формула:

где P- мощность двигателя, U- напряжение сети, cosφ-коэффициент мощности и η- коэффициент полезного действия.

Емкость пускового конденсатора подбирается в 2-3 раза большая, чем рабочая. В данном калькуляторе используется следующий расчет: Cп=2,5*Cр

Самый простой способ включения трехфазного электродвигателя в однофазную сеть, это с помощью одного фазосдвигающего конденсатора. В качестве такого конденсатора нужно использовать только неполярные конденсаторы, а не полевые (электролитические).

Фазосдвигающий конденсатор.

При подключении трехфазного электродвигателя к трехфазной сети пуск обеспечивается за счет переменного магнитного поля. А при подключении двигателя к однофазной сети достаточный сдвиг магнитного поля не создается, поэтому нужно использовать фазосдвигающий конденсатор.

Емкость фазосдвигающего конденсатора нужно рассчитать так:

для соединения «треугольником»: Сф=4800•I/U;
для соединения «звездой»: Сф=2800•I/U.

Об этих типах соединения можно подробнее ознакомиться тут:

В этих формулах: Сф – емкость фазосдвигающего конденсатора, мкФ; I– номинальный ток, А; U– напряжение сети, В.

Номинальный ток, тоже можно высчитать, так: I=P/(1,73•U•n•cosф).

В этой формуле такие сокращения: P – мощность электродвигателя, обязательно в кВт; cosф – коэффициент мощности; n – КПД двигателя.

Коэффициент мощности или смещения тока к напряжению, а также КПД электродвигателя указывается в паспорте или в табличке (шильдике) на двигателе. Значения эти двух показателей часто бывают одинаковыми и чаще всего равны 0,8-0,9.

Грубо можно определить емкость фазосдвигающего конденсатора так: Сф=70•P. Получается так, что на каждые 100 Вт нужно по 7мкФ емкости конденсатора, но это не точно.

В конечном итоге правильность определения емкости конденсатора покажет работа электродвигателя. Если двигатель не будет запускаться, значит, емкости мало. В случае, когда двигатель при работе сильно нагревается, значит, емкости много.

Рабочий конденсатор.

Найденной по предложенным формулам емкости фазосдвигающего конденсатора достаточно только для пуска трехфазного электродвигателя, не нагруженного. То есть, когда на валу двигателя нет никаких механических передач.

Рассчитанный конденсатор будет обеспечивать работу электродвигателя и когда он выйдет на рабочие обороты, поэтому такой конденсатор еще называется рабочим.

Пусковой конденсатор.

Ранее было сказано, что ненагруженный электродвигатель, то есть небольшой вентилятор, шлифовальный станок можно запустить от одного фазосдвигающего конденсатора. А вот, запустить сверлильный станок, циркулярную пилу, водяной насос уже не получиться запустить от одного конденсатора.

Чтобы запустить нагруженный электродвигатель нужно к имеющемуся фазосдвигающему конденсатору кратковременно добавить емкости. А конкретно, нужно уже к подсоединенному рабочему конденсатору подключить параллельно еще один фазосдвигающий конденсатор. Но только на короткое время на 2 – 3 секунды. Потому что когда электродвигатель наберет высокие обороты, через обмотку, к торой подключены два фазосдвигающих конденсатора, будет протекать завышенный ток. Большой ток нагреет обмотку электродвигателя, и разрушит ее изоляцию.

Подключенный дополнительно и параллельно конденсатор к уже имеющемуся фазосдвигающему (рабочему) конденсатору называется пусковым.

Для слабонагруженных электродвигателей вентиляторов, циркулярных пил, сверлильных станков емкость пускового конденсатора выбирается равной емкости рабочего конденсатора.

Для нагруженных двигателей водяных насосов, циркулярных пил нужно выбирать емкость пускового конденсатора в два раза больше, чем у рабочего.

Очень удобно, для точного подбора нужных емкостей фазосдвигающих конденсаторов (рабочего и пускового) собрать батарею параллельно соединенных конденсаторов. Конденсаторы соединенные вместе нужно взять небольшими емкостями 2, 4, 10, 15 мкФ.

При выборе по напряжению любого конденсатора нужно пользоваться универсальным правилом. Напряжение, на которое конденсатор рассчитан должно быть в 1,5 раз выше того напряжения, куда он будет подключен.

Двигатель АПН 212, 220380, 2,471,43А, КПД-0.7, cos-0.7, 400W.
Ср = 4800 * 2,47 А 220 В = 54 МF. (полная формула)
Ср = 400Вт * 7 = 28 МF (сокращенная формула)
Почему разница Ср больше чем в 2 раза?
Расчет тока по формуле I = P (400) 1.73 * U (220) * cos (0.7) * КПД (0.7) = 2.15 А, а на шильдике 2.47А. Опять отличие. В чем дело?
Поставил конденсатор рабочий 30 MF запускается плохо – рукой, работает нормально – точило. Круг на 150 мм.

Распространенная ошибка: путают местами формулы для расчета фазосдвигающей емкости. Ошибка в коэффициентах, не учли, что для схемы включения «звезда» он ниже, чем для «треугольника». А дальше все точно рассчитывается.
Вы же знаете, что фазосдвигающий конденсатор нужен только при включении в сеть 220 В. В трехфазной сети 380 В уже есть сдвигающее воздействие от реактивной (индуктивной) составляющей энергии, заданное еще генератором на такой далекой электростанции.
Поэтому расчеты рабочего фазосдвигающего конденсатора понадобиться проводить только для напряжения 220 В. Когда не действует индуктивная реактивная составляющая от генератора на электростанции, тогда приходится прибегать к местной емкостной реактивной составляющей.
Это напряжение можно подать на электродвижок соединенный как «звездой», так и «треугольником». Вы поняли, что если оставить электродвигатель со схемой «звезда», то через две последовательно соединенный обмотки пойдет меньший из указанных на шильдике токов — 1.43 А. Ну а в случае с изменением схемы расключения начала обмоток электродвигателя на «треугольник», то при подаче отдельно на каждую обмотку по 220 В, через них пойдет наверняка больший ток — 2. 47 А.
Значит, Ваш двигатель при соединении «звездой» имеет такие параметры:
220 В,
1.43 А,
расчет рабочего фазосдвигающего конденсатора следующий:
Сф = 4800*I/U = 4800*1.43/220 = 31.2 мкФ;
Для соединения «треугольником» параметры будут такими:
220 В,
2.47 А,
расчет рабочего фазосдвигающего конденсатора такой:
Сф = 2800*I/U = 2800*2.47/220 = 31.4 мкФ.
Ну, приблизительно то же самое значение фазосдвигающей ёмкости получается при приблизительном расчете на каждые 100 ватт по 7 мкФ:
400*7 = 28 мкФ.

Формула для расчета номинального тока наиболее точна для больших электродвигателей циркулярок, тельферов, насосов, у которых мощность превышает 3 кВт.
Плохо пускается точильное от рассчитанного конденсатора уже понятно почему: потому что конденсатор рабочий. Конечно, если заморочиться, то не помешает, таки, поставить пусковой конденсатор. А можно и рукой дернуть! Да и пустить в нужную сторону.

Расчет емкости фазосдвигающего конденсатора

для трехфазного асинхронного двигателя в бытовой однофазной сети

Рабочий и пусковой конденсаторы включаются в цепь параллельно, во время пуска работают одновременно, затем пусковой отключают. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора (в 2-3 раза выше емкости рабочего).

Двигатель, имеющий маркировку 220/380 и Δ/Y включается в однофазную сеть 220В по схеме треугольник, по схеме звезда в сети 220В такой двигатель будет терять в мощности троекратно и сильно греться.

При соединении конденсаторов параллельно их емкость суммируется. При соединении конденсаторов последовательно, рабочее напряжение в цепи будет равняться сумме напряжений всех конденсаторов, а емкость вычисляется по формуле: 1/C = 1/C1 + 1/C2 + . + 1/Cn. Рабочее напряжение в цепи конденсаторов должно быть минимум в полтора раза выше напряжения сети (то есть не менее 330В в сети 220В). Таким образом, два конденсатора на 200 мкф с рабочим напряжением 200В дадут при последовательном соединении емкость 100 мкф и допустимое рабочее напряжение 400В. При параллельном соединении емкость будет 400 мкф и рабочее напряжение 200В (самое низкое значение допустимого напряжения из всего набора конденсаторов в цепи). Необходимые конденсаторы представлены в сетевых магазинах в разделе пусковых конденсаторов (не ищите по старинке бумажные – их практически перестали выпускать).

Видеопримеры работы двигателя 2.2 кВт и 1.1 кВт с одной и той же нагрузкой и правильно подобранными рабочими и пусковыми конденсаторами, разница в скорости пуска 3 и 20 секунд. И сборка на 3.3 кВт весело крутится (пильный диск 350 мм в диаметре).

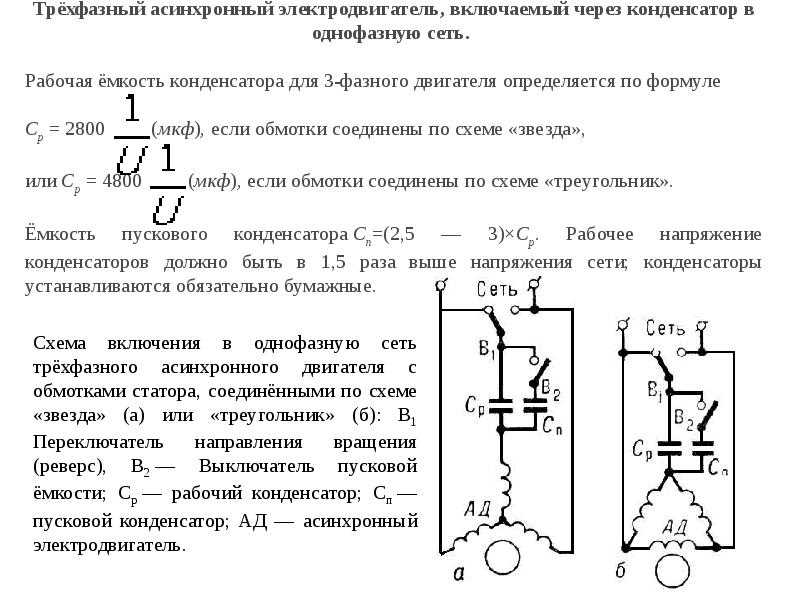

Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B1 — Переключатель направления вращения (реверс), В2 — Выключатель пусковой ёмкости; Ср — рабочий конденсатор; Cп — пусковой конденсатор; АД — асинхронный электродвигатель.

На схеме представлено последовательное (сверху) и параллельное (снизу) соединение конденсаторов.

На рисунке представлена схема соединения обмоток двигателя «Звезда».

На рисунке представлена схема соединения обмоток двигателя «Треугольник».

Формула

для конденсатора на трехфазном двигателе

12-11-2015 #1
Купил трехфазный воздушный компрессор. Его 4 кВт (5 л.с.) 380 В (французское напряжение) 50 Гц. Он был подключен звездой, я изменил его на треугольник. Так что я могу запустить его на 220v три фазы. Теперь я знаю, что могу запустить его на одной фазе, если поставлю конденсатор на две обмотки. Я видел чьи-то расчеты в Интернете. Скажите, пожалуйста, правильно ли я это сделал? ;
14 мкФ x 10,5 А = 147 мкФ
Итак, я думаю, мне нужен встроенный конденсатор 220 В / 147 мкФ?

Последний раз редактировалось dudz; 11.12.2015 в 21:43.
3-осевой станок с ЧПУ/фрезерный станок/алюминиевый профиль…. 25 мм алюминиевый станок для резки X=500 мм Y=300 мм Z=110 мм…..Поддерживаемые 25-мм X-рельсы….Поддерживаемые 20-мм Y-рельсы… .Поддерживаемые Z-рельсы 20 мм…..Китайский шпиндель WC мощностью 2,2 кВт….. 4-осевой контроллер движения Ethernet CSLAB CSMIO/IP-M….Драйверы M542..Двигатели SY60STH86-3008BF…работают.. ..Mach4/Cambam/Emachineshop.
Ответить с цитатой
12-11-2015 #2
Хорошо. Кажется, это не так просто. (Спасибо Дину)
Для тех, кому интересна эта концепция. Вот ссылка, может кому пригодится. http://www.electro-tech-online.com/threads/3-phase-converter-schematic-miller-system.100563/
Последний раз редактировалось dudz; 11.12.2015 в 23:11.
3-осевой станок с ЧПУ/фрезерный станок/алюминиевый профиль…. 25 мм алюминиевый станок для резки X=500 мм Y=300 мм Z=110 мм…..Поддерживаемые 25-мм X-рельсы….Поддерживаемые 20-мм Y-рельсы… .Поддерживаемые Z-рельсы 20 мм…..Китайский шпиндель WC мощностью 2,2 кВт….. 4-осевой контроллер движения Ethernet CSLAB CSMIO/IP-M….Драйверы M542..Двигатели SY60STH86-3008BF…работают.. ..Mach4/Cambam/Emachineshop.
Ответить с цитатой
12-11-2015 #3
Я, вероятно, куплю трехфазный инвертор на 220 В или найду подержанный однофазный двигатель.
3-осевой станок с ЧПУ/фрезерный станок/алюминиевый профиль…. 25 мм алюминиевый станок для резки X=500 мм Y=300 мм Z=110 мм…..Поддерживаемые 25-мм X-рельсы….Поддерживаемые 20-мм Y-рельсы… .Поддерживаемые Z-рельсы 20 мм…..Китайский шпиндель WC мощностью 2,2 кВт….. 4-осевой контроллер движения Ethernet CSLAB CSMIO/IP-M….Драйверы M542..Двигатели SY60STH86-3008BF…работают.. ..Mach4/Cambam/Emachineshop.
Ответить с цитатой
13-11-2015 #4
Я никогда не думал о подключении трехфазного двигателя как однофазного. Разве вам не обязательно иметь центростремительный переключатель, а также конденсатор? Я не хотел отвечать на случай, если придет Джаз и скажет мне, что это только для запуска с крышки, а я веду себя глупо.
Зачем вам нужен однофазный двигатель, если вы покупаете инвертор? Конечно, он будет управлять двигателем, который у вас есть, если вы вернете катушки обратно, как они были.
Ответить с цитатой
13-11-2015 #5
Первоначально Послано Робин Хьюитт
Разве вы не должны иметь центростремительный переключатель, а также конденсатор?
Нет центростремительного выключателя, дополнительная схема пускового конденсатора для обеспечения достаточной мощности сдвинутой по фазе для запуска двигателя (который должен быть отключен в условиях работы) может быть на реле времени или переключаться с помощью измерения напряжения, что раньше было обычным явлением для вращающихся преобразователей. раскручиваться с помощью веревки с узлом на конце на шкиве с прорезью с одной стороны, если бы у вас был доступ к двигателю с торца, вы могли бы даже использовать пусковую рукоятку 😉
Я купил и прочитал книги по всем этим вещам, прежде чем открыл для себя инверторные частотно-регулируемые приводы, если вам нужна машина, работающая на следующей неделе, или завтра вам нужен частотно-регулируемый привод, если у вас нет цейтнота, вы можете запустить машину с крышками, реле и различные губки, но машина с частотно-регулируемым приводом будет более плавной и лучшей.
— Ник
Ответить с цитатой
13-11-2015 #6
Первоначально Послано Робин Хьюитт
Зачем вам однофазный двигатель, если вы покупаете инвертор?
Думаю, вы пропустили » или » Робин. !!
Зачем мне говорить, что все, что вы говорите, глупо, если это не глупо или неправильно?
Ответить с цитатой
13-11-2015 #7
Первоначально Послано JAZZCNC
Зачем мне говорить, что все, что вы говорите, было Глупо, если это не было Глупо или неправильно. ?
Я думал, что это ловушка, вы все ждали, когда я нарушу групповую тишину и вмешаюсь в нее
Ответить с цитатой
13-11-2015 #8
Первоначально Послано Робин Хьюитт
Я думал, что это ловушка,
Нет.!!. . . Скоро рождество, а я люблю птиц, так что я бы никогда не стал ловить малиновку. .!!. . . . У фазана гораздо больше мяса и его легче ловить..
Ответить с цитатой
13-11-2015 #9
Я читал от 40F/кВт, это близко к вашей сумме, в ручном правиле есть 3Amps/кВт. Но, возможно, вам нужен отдельный пусковой конденсатор, который отключается через секунду или около того. Но вы не можете запустить такой большой двигатель только с одной фазой.
Двигателю требуется около 24 ампер для работы и в три раза больше для запуска. С небольшим двигателем, может быть, вполовину меньше, вы можете сделать это.
Последний раз редактировалось uli12us; 13-11-2015 в 14:55.
Ответить с цитатой
13-11-2015 #10
Первоначально Послано uli12us
Я читал от 40F/кВт, это близко к вашей сумме, в правиле большого пальца есть 3Amps/кВт. Но, возможно, вам нужен отдельный пусковой конденсатор, который отключается через секунду или около того. Но вы не можете запустить такой большой двигатель только с одной фазой.
Двигателю требуется около 24 ампер для работы и в три раза больше для запуска. С небольшим двигателем, может быть, вполовину меньше, вы можете сделать это.
Согласен. Я запускал несколько 3-фазных двигателей в Delta, используя крышки с дополнительным «стартовым» колпачком с переключением по таймеру. система хорошо работает для двигателей мощностью примерно до 3 л.с., выше этого уровня, и вы заметите, что свет при запуске тускнеет, и то же самое будет с любыми соседями, подключенными к той же фазе. Г.
Ответить с цитатой

« Предыдущая тема | Следующая тема »

Информация о теме

Пользователи, просматривающие эту тему

В настоящее время эту тему просматривают 1 пользователь. (0 участников и 1 гость)

Закладки

Разрешения на публикацию

Детали и руководства для потолочных вентиляторов — Hunter Fan

Детали и руководства

Здесь, в Hunter, мы производим высококачественные вентиляторы для стильных интерьеров. Это то, что мы делаем. Стоя за каждым вентилятором, мы ставим перед собой задачу помочь вам с установкой, инструкциями, деталями потолочного вентилятора, аксессуарами и любыми вопросами, связанными с продуктом.

Найдите основную информацию, руководства и запасные части для всех наших современных, традиционных, винтажных и специальных низкопрофильных вентиляторов и вентиляторов для скрытого монтажа. Мы даже можем помочь вам найти специалистов по ремонту и профессионалов для установки вентиляторов и их аксессуаров.

Руководство по эксплуатации потолочного вентилятора Hunter

Независимо от того, решите ли вы установить вентилятор самостоятельно или поручите это подрядчику или электрику, все наши потолочные вентиляторы поставляются с руководством, в котором содержится информация по установке. Однако мы понимаем, что эти руководства могут легко потеряться в беспорядке или быть случайно выброшенными. Если это произойдет, просто воспользуйтесь нашим онлайн-руководством по потолочным вентиляторам и системой поиска запчастей. Введите номер модели, который обычно находится на верхней части двигателя вентилятора на бирке Hunter, и мы подберем для вас подходящую документацию.

Детали и аксессуары для потолочных вентиляторов

Детали вентилятора Hunter, такие как комплекты осветительных приборов, направляющие, сменные шторы и даже специальные лампочки, помогут вашему вентилятору работать правильно. Мы стремимся облегчить нашим клиентам поиск запасных частей и запасных частей для потолочных вентиляторов, чтобы их вентиляторы снова заработали. Введите номер модели, и наше руководство по потолочному вентилятору и средство поиска запчастей отобразят список доступных деталей для вашего вентилятора.

Обратите внимание, что не все запасные части доступны через Hunter. Некоторые элементы, такие как конденсаторы, ограничители мощности и переключатели, нельзя приобрести по отдельности. Вместо этого вы захотите использовать полный жгут проводов для вашей модели, чтобы сделать ремонт быстрым, простым и безопасным.

Интернет-ресурсы

Получение копии руководства по эксплуатации вашего вентилятора Hunter на нашем веб-сайте может помочь вам в установке, добавлении аксессуаров, таких как легкие дети, и поиске запасных частей для вашего вентилятора. Наш веб-сайт также является богатым источником информации, которую вы не найдете в базовом руководстве по эксплуатации вашего вентилятора.

Посетите страницу поддержки Hunter, чтобы найти руководство по покупке, когда вам нужен новый вентилятор, и информацию для онлайн-заказа, чтобы вы могли отслеживать свою доставку после заказа. На этой странице также можно получить доступ к установке для вентиляторов и нижних стержней, а также получить доступ к рекомендованным специалистам, которые помогут вам с вашим вентилятором.

Если у вас уже установлен вентилятор, вы все равно найдете полезную информацию на нашей странице поддержки. Просмотрите руководства по уходу и очистке, информацию о возможностях управления и интеграции с умным домом, пояснения по элементам управления SIMPLEconnect® WiFi и многое другое в Интернете сегодня.

Вы также можете получить доступ к информации о гарантии, чтобы узнать больше о нашей приверженности качеству и поддержке клиентов для каждого вентилятора, который мы продаем.

Получите максимальную отдачу от потолочного вентилятора Hunter с руководством по эксплуатации и доступом ко всем необходимым запасным частям и деталям для модернизации. Наша страница устранения неполадок может помочь вам найти ответы на распространенные вопросы, но не стесняйтесь обращаться к нам через нашу страницу поддержки, если вам нужна дополнительная помощь с потолочным вентилятором Hunter или размещением заказа.
