Калькуляторы параметров параллельной или последовательной LC цепи контура (включая RLC calc), в том числе : рассчитывают импеданс, фазовый сдвиг для соединения катушки индуктивности и конденсатора … Вычисляются, также : угловая частота ; емкостное реактивное сопротивление XC ; индуктивное реактивное сопротивление XL ; резонансная частота контура .

.. При расчетах используется мнимая единица j …

Измерение частоты f и резонансной f0 в герцах (Гц), L индуктивности в генри (Гн) и C емкости в фарадах (Ф) — иногда бывает затруднительно : из-за неиспользуемых больших значений, которые нужно конвертировать в более привычные единицы … Но, одним из главных неудобств, для людей, незнакомых с поведением частоты и ее зависимости в LC контуре — является отсутствие наглядности, в виде простого и понятного графика взаимного влияния параметров частотной цепи — друг на друга …

В первую очередь, это связано с отсутствием внятных инструментов рисования в HTML, тем более для интерактивного взаимодействия с калькулятором параметров цепи LC контура, чтобы методом прямого перебора подобрать оптимальные значения … Подключение технологий рисования в виде Canvas, SVG или иных, взаимодействующих с расчетами на JavaScript — также может оказаться затруднительным делом … В частности, лично я — не смог подобрать оптимального решения для онлайн рисования графика резонансной частоты и частотной зависимости, при изменении номиналов компонентов LC контура .

.. И, поэтому — пошел по пути наименьшего сопротивления — в программную среду Excel, Microsoft Office …

В результате некоторых экспериментов — были разработаны однотипные калькуляторы, предоставляющие наглядный способ визуального наблюдения за поведением резонансной частоты LC контура — при изменении номиналов, составляющих его схему : катушки индуктивности и емкости конденсатора … Простая формула, на основе встроенных математических функций Excel Microsoft Office — полностью соответствует формуле расчета резонансной частоты LC контура …

Калькулятор резонансной частоты LC контура с графиком, расчет зависимости от емкости.

Калькулятор резонансной частоты LC контура с графиком, расчет зависимости от индуктивности.

При определенном, возникшем интересе — калькулятор графика резонансной частоты LC контура можно скачать и поэкспериментировать самому, лично … В поля, подсвеченные желтым фоном — можно вводить значения емкости (пФ) и индуктивности (мкГн), чтобы наглядно, на графике — отслеживать изменения и взаимные влияния параметров контура цепи . ..

Калькулятор, график, частота LC контура. Новый формат, XLSX, Excel, Microsoft Office …

Калькулятор, график, частота LC контура. Старый формат, XLS, Excel, Microsoft Office … Некоторые свойства книги Excel формата XSLX — не поддерживаются более ранними версиями XLS … Предупреждение относится к несущественной потере точности … Некоторые ячейки не поддерживают более современное форматирование и будут преобразованы — к наиболее близкому из имеющихся форматов …

Исследование графика и параметров LC контура.

Что показали первичные исследования ? … Частота контура параллельной или последовательной LC цепи, в принципе ничем не отличаются, так как формула расчета частоты — не содержит никаких переменных или зависимых значений, кроме взаимного влияния емкости и индуктивности друг на друга … Эта особенность LC контура — широко используется в разработке конструкций ФВЧ и ФНЧ LC фильтров … Г-образные звенья, образованные последовательным соединением емкости и индуктивности (или — наоборот : катушки и конденсатора) — собираются вместе, чтобы получить Т-образное или П-образное звено LC фильтра третьего порядка — с более крутой АЧХ (амплитудно / частотной характеристикой) . ..

# … vpayaem.ru, Расчет LC фильтров. Онлайн калькулятор ПФ, ФВЧ, ФНЧ.

… При этом, при соединении Г последовательных LC контуров в Т или П звенья — ближайшие друг к другу : емкости или индуктивности — удваиваются …

Древний параллельный колебательный LC контур, это — резонансный полосовой фильтр …
ФНЧ (фильтр нижних частот, пропускает ниже частоты среза и задерживает выше) … Сигнал — через катушку ; конденсатор — на массу … Более предпочитают схему П звеньев — с меньшим содержанием катушек индуктивности …
ФНЧ (фильтр верхних частот, пропускает выше частоты среза и задерживает ниже) … Сигнал — через конденсатор ; катушка — на массу … Более предпочитают схему Т звеньев — с меньшим содержанием катушек индуктивности …
Широкополосные полосовые LC фильтры получают каскадным соединением ФНЧ и ФВЧ …

Резонансная частота LC контура. График асинхронного влияния номиналов компонентов.

Судя по кривой графика резонансной частоты LC контура — далеко неочевидно, почему на симметричной частотной зависимости : слева — должен быть ФВЧ, а справа — ФНЧ .

.. Более того : здесь, даже — нет места ФВЧ фильтру, так как, это — зеркальный график самого себя, выше некоторой точки частоты … Единственное что здесь различается, справа и слева, это — реактивное сопротивление (импеданс) и, соответственно — амплитуда резонансного тока в контуре …

На следующей картинке — ситуация несколько проясняется : для ФВЧ — кривая частоты лежит несколько выше номиналов LC фильтра (то, есть — верхняя частота) … Для ФНЧ — наоборот, график в области нижних частот … Я бы, даже сказал, что срез фильтра — изначально нормируется с отклонением от резонансной частоты, чтобы способствовать улучшенному прохождению радио частот в полосе резонанса контура …

Резонансная частота LC контура. График синхронного влияния номиналов компонентов.

Из первого постулата автоматически проистекает — второй : взаимное изменение номиналов компонентов — не влияет на частоту … 25 пкФ и 13 мкГн, на резонансной частоте : около 15 мГц — это примерно то же самое, что и 13 пкФ и 25 мкГн .

.. Что-то, типа : от перемены мест слагаемых, сумма — не меняется … Поэтому большинство авто расчетов емкости конденсатора и индуктивности катушки для LC контура — будут предлагать их одинаковые значения … Кроме, того, как видно из рисунка графика : пока значения L и C достаточно близкие — резонансная частота находится на довольно пологом отрезке изменения … При достижении некоторого предельного значения для частоты : и катушка, и конденсатор — начинают значительно влиять на рост частоты, переходя из линейной зависимости — в крутой экспоненциальный рост …

Конечно, все эти примеры — применимы для общего понимания частотных зависимостей LC контура, без учета влияния сопротивлений, порядка фильтра, добротности его компонентов и рабочей полосы частот … Несмотря на теоретические выкладки взаимозаменяемости номиналов L и C компонентов, из-за реактивного сопротивления переменной частоте — амплитуда резонансного тока — будет различной … (Включены расчеты для примера : 15 мГц) .

-12) … То, есть 2,5 мкГн и 25 пкФ — должно быть : оптимальным соотношением … Проверка : XC = 316 Ом, XL= 316 Ом, ZLC = 308 кОм … Не так, чтобы уж очень много … При резонансе возникает бесконечно большой импеданс … Емкостное и индуктивное реактивные сопротивления — равны по величине, но противоположны по знаку и, поэтому — взаимно нейтрализуются … Токи в конденсаторе и катушке индуктивности — равны и противоположны … Собственно, импеданс — стремится к бесконечности … Ток от источника питания — не потребляется … Фазовый сдвиг — равен нулю (0) …

Фазовый сдвиг в колебательном контуре.

Фазовый сдвиг — один из самых непонятных параметров LC контура … Само, по себе, определение — понятно : временное смещение одного сигнала относительно другого, в каких то определенных точках измерения … Время связано с периодом … Период с частотой … Частота — с угловой частотой … Угловая частота — с Пи и кругом … Здесь будет не лишним вспомнить углы через Пи ..

. Пи / 2 = 90 градусов … Пи = 180 градусов … 3 * Пи / 2 = 270 градусов … Нелогичная связь между временем и кругом — вполне определенная : чтобы повернуть круг на некоторый угол — нужно затратить какое-то количество времени …

Непонятно, какое влияние оказывает сдвиг фаз на колебательный контур … Вернее, об этом много написано, но (часто) — не указано характерное конкретное применение … А, также — с учетом влияния сдвига фаз на различие типа резонанса (по току ; по напряжению) … Глобальное понимание сути вопроса — могли бы значительно облегчить утверждения, типа : токовый резонанс открывает биполярный транзистор … Или : резонанс напряжений — управляет полевым транзистором … А, так, в общем случае — считается, что резонанс помогает настроиться на волну радиостанции … А, какой, там — резонанс : токов, напряжений, синфазный или еще какой — в радио / технической литературе об этом, обычно — не упоминается …

Фазовый сдвиг со знаком плюс : цепь имеет индуктивный характер, напряжение опережает ток . .. Такую реакцию, при подаче электрического сигнала — проявляет катушка индуктивности … Ток сигнала — дважды испытывает ЭДС индукции : при накоплении и при отдаче энергии, поэтому напряжение опережает отстающий ток на угол Пи / 2 … В свою очередь, ток, сам и порождая ЭДС индукции — опережает ее на угол Пи / 2 …
Индуктивный характер преобладает … при частоте, выше резонансной — для последовательного LC контура … при частоте, ниже резонансной — для параллельного LC контура …

Фазовый сдвиг со знаком минус : цепь имеет емкостный характер, ток опережает напряжение … Такую реакцию проявляет конденсатор, при подаче на него электрического сигнала … Ток сигнала опережает напряжение сигнала на угол Пи / 2 … Образующаяся противодействующая (со знаком минус) ЭДС емкости — опережает ток сигнала — на угол Пи / 2 …
Емкостный характер преобладает … при частоте, ниже резонансной — для последовательного LC контура … при частоте, выше резонансной — для параллельного LC контура . ..

Фазовый сдвиг = 0 : такое состояние наблюдается в цепи с одним активным R сопротивлением, а также в момент резонанса колебательного контура … В момент резонанса напряжения в контуре — противофазны (сдвиг на угол Пи) и их сумма : UL + (-UC) = 0, при этом : их индивидуальные значения — могут значительно превышать входной сигнальный уровень напряжений … Фазочастотные ФЧХ характеристики последовательного и параллельного LC контуров — зеркально противоположны … Последовательный LC — это контур резонанса напряжений … Параллельный LC — это контур резонанса токов …

# … elar.urfu.ru, Резонансные свойства RLC цепей. Учебно-методическое пособие. Формат PDF.

… Рекомендовано в программах подготовки по направлениям : радиофизика, нанотехнология, стандартизация и метрология, инноватика … Уральский Федеральный Университет (УрФУ), Министерство образования и науки Российской Федерации …

Фазовый сдвиг : практическое применение … Несмотря на многочисленные примеры и пояснения, практическая роль фазового сдвига — все еще может оставаться, не окончательно понятной — среди практикующих и, особенно, начинающих радио любителей . .. В электротехнике, сдвиг фаз между напряжением и током — определяет коэффициент мощности в цепях переменного тока … В радио технике, это — фазовые детекторы и фазовращатели … Программные системы и вычислительные методы : алгоритм Герцеля для спектрального анализа сигналов (для определения сдвига фаз между двумя синусоидальными сигналами) … Алгоритм Герцеля позволяет эффективно рассчитывать фиксированные спектральные отсчеты и имеет ряд преимуществ перед стандартным Быстрым преобразованием Фурье (БПФ) … Моделирование и практическая реализация алгоритма Герцеля, с помощью которой удалось рассчитать сдвиг фаз между сигналами входа и выхода … Фазовый сдвиг позволяет вычислять активную составляющую комплексного сопротивления Z фильтра — без его непосредственного измерения …

Практически : наиболее просто — измерить сдвиг фаз между двумя напряжениями, используя двух / канальный осциллограф … Более сложно : на одно / канальном осциллографе в режиме синхронизации собственно самим измеряемым сигналом . .. По методу эллипса / по анализу фигур Лиссажу (с систематической ошибкой и явной неоднозначностью) … Со снятием и измерением осциллограмм переменного тока, дела обстоят — еще хуже … Трудности с подключением … Высокоскоростные переменные частоты … Необходимость специального оборудования : шунты, токовые клещи, токовые петли, необходимость пересчетов и согласования … Все, это — отбивает желание связываться со снятием осциллограмм тока …

Раздел radio, индекс всех страниц смотреть онлайн бесплатно, интересное — надо посмотреть …

techstop-ekb.ru QR Code Link, ссылка, сканировать и прочитать куар код кюар онлайн на русском …

Ссылки на самые популярные страницы интернет сайта, случайные и бесплатные прямые ссылки онлайн …

Список сети — сколько компаний США против тре … Список сеть американская компания услуги корпорация США, connector блокировка. Использоват …

Домашняя бытовая техника. Что, где и как. … Домашняя бытовая техника, отзывы. Можно встраивать. Комплекты. Холодильник. Автоклав загот …

Тест на прием. Протокол STANAG 4285. С помощь … Тест приема протокола STANAG-4285 с помощью WebSDR и декодера Sorcerer. Настройка SDRSharp …

Авто мото аксессуары, купить онлайн. … Авто и мото. Машины, мотоциклы. Отзывы. Аксессуары. Чехол. Держатель телефона магнитный. З …

Р-228 прогноз погоды дорогой на трассе по мар … Погода в городе Сызрань, Балаково, Саратов, Камышин, Волгоград по Р 228, метео обстановка …

2022-10-13 … сегодня новости … старости …

# … vedomosti.ru, Чубайс за кордоном. РосНано банкрот. МинФин выплачивает долги.

2019-01-19 … новости дня … доканал новости …

… Концертные вариации, балалайка с оркестром.

… Хотя, и Россия может похвастаться умением игры и изготовления пианино / фортепиано, но все-таки исконно русские народные музыкальные инструменты, это — домра, гусли, баян, гармошка, жалейка, свирель, ложки, бубен, трещотки, ну и конечно — балалайка, о чем свидетельствует следующее видео . .. Концертные вариации на тему русской народной песни Валенки — … Настя Тюрина, балалайка с оркестром …

2022-02-03 … новости по белому … несвежее самое … Для эксперимента передачи SSTV c ISS на частоте 437.800 , модуляция MSK без коррекции ошибок, для декодирования изображения размером 320 x 240 пикселей рекомендуется программное обеспечение KG-STV, которое можно скачать / загрузить по адресу …

# … amsat-nl.org, Скачать программу KG-STV для SSTV ISS спутникового телевидения.

музыка сайты лучшие … бесплатную музыку можно …

Небо Поможет Нам — Корж.

Circle in the Sand — Microwave Monkeys, Nita.

Когда Поймешь Свои Ошибки — Bahh Tee.


ТехСтоп Екатеринбург © 2022

Расчет колебательного контура онлайн

RADIODETECTOR

Радиоэлектроника, схемы, статьи
и программы для радиолюбителей.

Стать автором

Вход Регистрация

  • Вопрос/Ответ
  • Литература
  • Радиотовары с Aliexpress
  • Объявления
  • Пользователи

Колебательный контур — электрическая цепь, в которой могут возникнуть колебания с определенной частотой, частота контура зависит от параметрами цепи. Простейший колебательный контур состоит из  катушки индуктивности и емкости, они могут соединятся либо параллельно либо последовательно.

Ниже представлен онлайн-калькулятор для расчёта резонансной частоты колебательного контура.

Для расчета необходимо сначала выбрать режим расчета, т. е. то что мы считаем, и далее нажать на кнопку «рассчитать». При переключении множителей автоматически происходит пересчёт результата.

Рассчитать частоту f по L,С (ƒ = 1/(2π√(LC)) )

Расcчитать емкость С по L,f (C = 1/(4𲃲L))

Раcсчитать индуктивность L по f,C (L = 1/(4𲃲C))

Исходные данные:
L =


мГнμГннГн

– Индуктивность
f =


МГцкГцГц

– Частота
Результаты расчета данные:
C=


мкФнФпФ

– Емкость
ρ=

 Oм

– Характеристическое сопротивление

Рассчитать

Очистить все

Колебательный контур — электрическая цепь, в которой могут возникнуть колебания с определенной частотой, частота контура зависит от параметрами цепи. Простейший колебательный контур…

20 Апр 2021

  • 4114
  • 0

Онлайн калькулятор цветовой маркировки индуктивности позволяет вычислить значение индуктивности катушки. Выбираем кол-во цветовых полосок на индуктивности далее выбираем цвет полос и…

22 Сен 2020

  • 10172
  • 0

Резисторы небольших размеров не позволяют на их корпусе номинал, поэтому применяют цветовую маркировку. Вместо номинала на них наносят цветовые полосы, каждая полоса что то значит….

25 Июл 2019

  • 6974
  • 0

Если вы нашли ошибку в статье, или на сайте. Можете сообщить об этом воспользовавшись формой.

Ваше имя

Ваше почта

Сообщение
Сообщение

Администрация сайта свяжется с Вами в ближайшее время.

Скачать

Series Калькулятор импеданса цепи LC • Электрические, радиочастотные и электронные калькуляторы • Онлайн-конвертеры единиц измерения

Этот сайт не будет работать должным образом, поскольку ваш браузер не поддерживает JavaScript!

Электрические, радиочастотные и электронные калькуляторы

Электроника — раздел физики, электротехники и технологии, связанный с проектированием и использованием электрических цепей, содержащих активные электрические компоненты (диоды, транзисторы и интегральные схемы) и пассивные электрические компоненты ( резисторы, катушки индуктивности и конденсаторы) и соединения между ними.
Радиочастотная техника (RF-техника) — это область техники, которая занимается устройствами, передающими или принимающими радиоволны в радиочастотном спектре (от 3 кГц до 300 ГГц). Примерами таких устройств являются мобильные телефоны, маршрутизаторы, компьютеры, рации, кредитные карты, спутниковые приемники, телевизоры и другое оборудование, передающее и принимающее радиоволны.
В этой части конвертера величин TranslatorsCafe.com мы представляем группу калькуляторов, связанных с различными аспектами электротехники, электроники и радиотехники.

Этот онлайн-конвертер единиц измерения позволяет быстро и точно преобразовать множество единиц измерения из одной системы в другую. Страница Unit Conversion предлагает решение для инженеров, переводчиков и всех, чья деятельность требует работы с величинами, измеряемыми в разных единицах.

Изучайте технический английский с помощью наших видео!

Мы прилагаем все усилия, чтобы результаты, представленные конвертерами и калькуляторами TranslatorsCafe. com, были правильными. Однако мы не гарантируем, что наши конвертеры и калькуляторы не содержат ошибок. Весь контент предоставляется «как есть», без каких-либо гарантий. Условия и положения.

Если вы заметили ошибку в тексте или расчетах, или вам нужен другой конвертер, которого вы здесь не нашли, сообщите нам об этом!

TranslatorsCafe.com Конвертер единиц YouTube канал

Преобразователь случайных чисел

  • Калькуляторы
  • Электрические, радиочастотные и электронные калькуляторы

Калькулятор импеданса LC-цепи

Калькулятор импеданса LC-цепи серии определяет импеданс и угол разности фаз идеального индуктора и идеального конденсатора, соединенных последовательно для заданной частоты синусоидального сигнала. Также определяется угловая частота.

Пример: Рассчитайте импеданс катушки индуктивности 100 мГн и конденсатора 800 нФ при частоте 562 Гц. Этот пример показывает очень низкий, близкий к резонансу импеданс около 0,9 Ом. Если вы хотите проверить импеданс почти при точном резонансе, введите 562,6977 Гц вместо 562 Гц. На этой частоте импеданс немного индуктивный. Если вы введете чуть более низкую частоту 562,6976 Гц, импеданс изменится на слегка емкостный, и вы заметите, что угол разности фаз изменился с 9от 0° до –90°.

Вход

Индуктивность, л

генри (Гн) миллигенри (мГн) микрогенри (мкГн) наногенри (нГн) пикогенри (pH)

(нФ) пикофарад (пФ)

Частота, ф

герц (Гц) миллигерц (мГц) килогерц (кГц) мегагерц (МГц) гигагерц (ГГц)

Доля

Выход

Угловая частота рад/с

Емкостное реактивное сопротивление X C = Ом

Индуктивное сопротивление X L = Ом

Полное сопротивление LC |Z LC | = ω

Разница в фазах φ = ° = RAD

Резонансная частота

F 0 = HZ ω 0 = RAD/S

Вычисляйте на частоте RESONSANT

. установить резонансную частоту и рассчитать для нее все выходные значения.

Введите значения емкости, индуктивности и частоты, выберите единицы измерения и нажмите или коснитесь кнопки Рассчитать . Попробуйте ввести нулевые или бесконечно большие значения, чтобы увидеть, как ведет себя эта схема. Бесконечная частота не поддерживается. Чтобы ввести значение Infinity , просто введите inf в поле ввода.

Для расчета используются следующие формулы:

φ = 90 °, если 1/2 πfc <2 πfl

φ = –90 ° IF 1/2 πFC > 2 πFL

φ111110 πfl

φ111 = 0 ° 10

φ111 = 0 ° 1109

φ111 = 0 °

a 110 πfl

a 110. πfc = 2 πfl

, где

Z LC — это схема LC в Ом (ω),

ω = 2πf 1 — это угловая частота.

f – частота в герцах (Гц),

L — индуктивность в генри (Гн),

C — емкость в фарадах (Ф),

ω 0 = резонансная угловая частота в радианах в секунду (рад/с),

4

f 0 = резонансная частота в герцах (Гн),

X C — реактивное сопротивление конденсатора в Ом (Ом),

X L — реактивное сопротивление индуктивности в Ом ,

φ — фазовый сдвиг между полным напряжением В Т и полный ток I Т , а

j — мнимая единица.

Для расчета введите индуктивность, емкость и частоту, выберите единицы измерения, и результат для импеданса LC будет показан в омах, а для разности фаз — в градусах. Также будут рассчитаны реактивные сопротивления C и L и резонансная частота. Нажмите или коснитесь Рассчитать на резонансной частоте , чтобы увидеть, что произойдет при резонансе.

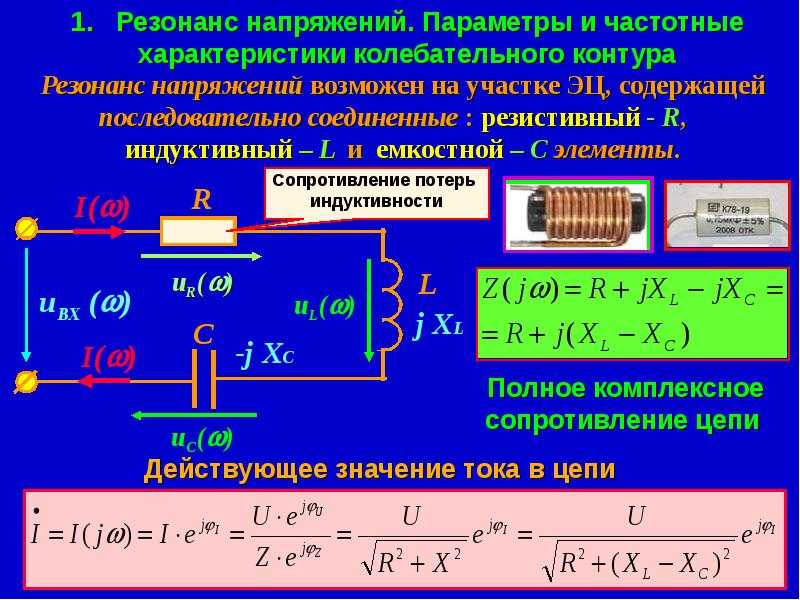

Последовательная LC-цепь состоит из катушки индуктивности L и конденсатора C, соединенных последовательно. LC-контур может резонировать на резонансной частоте. Резонанс возникает на частоте, при которой полное сопротивление цепи минимально, то есть если в цепи нет реактивного сопротивления. Это явление возникает, когда реактивные сопротивления катушки индуктивности и конденсатора равны и из-за противоположных знаков они компенсируют друг друга (компенсацию можно наблюдать на правой векторной диаграмме ниже).

Несколько графиков импеданса последовательного LC-контура Z LC в зависимости от частоты f для заданных индуктивности и емкости показывают нулевой импеданс на резонансных частотах. Когда частота увеличивается, реактивное сопротивление катушки индуктивности увеличивается, а реактивное сопротивление конденсатора уменьшается. Однако если частота приближается к нулю (или постоянному току), реактивное сопротивление катушки индуктивности уменьшается до нуля, а реактивное сопротивление конденсатора увеличивается до бесконечности. При нулевой частоте последовательная LC-цепь действует как разомкнутая цепь. Обратите внимание, что импеданс справа от резонанса индуктивный, а слева от резонанса емкостной

Калькулятор определяет резонансную частоту LC-контура, и вы можете ввести эту частоту или значение немного выше или ниже ее, чтобы увидеть, что произойдет с другими рассчитанными значениями при резонансе.

Векторная диаграмма теоретически идеальной последовательной LC-цепи. Слева — емкостное сопротивление, то есть схема действует как конденсатор; центр — индуктивное сопротивление, то есть контур действует как индуктор; справа — нулевое реактивное сопротивление при резонансе, и схема действует как короткое замыкание.

В последовательной цепи через катушку индуктивности и конденсатор протекает один и тот же ток, но отдельные напряжения на конденсаторе и катушке индуктивности различны. На векторной диаграмме показано напряжение V T идеального источника синусоидального напряжения. Поскольку сопротивление отсутствует, на резисторе нет падения напряжения в фазе с током, протекающим через цепь. Вектор напряжения индуктивности V L отстает от тока в векторе индуктивности на 90°, поэтому он рисуется при +90°. Вектор напряжения емкости V C опережает вектор тока в конденсаторе на 90° и оттягивается при –90°. Векторная сумма двух противоположных векторов может быть направлена ​​вниз или вверх в зависимости от падения напряжения на катушке индуктивности и конденсаторе.

На резонансной частоте емкостное и индуктивное сопротивления равны, и если мы посмотрим на уравнение для |Z| выше мы увидим, что эффективное сопротивление равно нулю, потому что два противоположных напряжения просто компенсируют друг друга. Ток, протекающий через катушку индуктивности и конденсатор, одинаков, а напряжения на них равны и противоположны. Таким образом, при резонансной частоте ток, потребляемый от источника, становится теоретически бесконечным, и идеальная последовательная LC-цепь на резонансной частоте, подключенная к источнику напряжения, действует как короткое замыкание. В реальной жизни катушки индуктивности всегда имеют некоторое сопротивление, ограничивающее ток. Реальные источники питания также не могут обеспечивать бесконечно большой ток, поскольку он ограничен внутренним сопротивлением источника питания.

Резонансная частота последовательного LC-контура определяется с учетом того, что

Умножив обе части уравнения на частоту f , получим

Разделив обе части на 1 0 2 90 квадратный корень из обеих частей уравнения и упростив, получим резонансную частоту:

Катушки индуктивности в ВЧ модуле телевизионного приемника

Виды отказов

Что, если что-то пойдет не так в этой цепи? Click or tap a corresponding link to view the calculator in various failure modes:

Failed Component Failure Mode
Inductor Short Open
Capacitor Short Open

Специальные режимы

Щелкните или коснитесь соответствующей ссылки, чтобы просмотреть калькулятор в различных специальных режимах:

Различные режимы постоянного тока

Короткая замыкания

Открытая цепи

Чисто контурная цепь

Схема резонанса

Чисто индуктивная цепь

Индуктивная цепь

Примечания

  • В наших объяснениях поведения этой цепи, значения zero. . Если f = 0, мы предполагаем, что цепь подключена к идеальному источнику постоянного напряжения.
  • При нулевой частоте реактивное сопротивление конденсатора считается равным нулю, если его емкость бесконечно велика. Если конденсатор имеет конечную емкость, то его реактивное сопротивление при нулевой частоте бесконечно велико и для источника постоянного напряжения представляет собой разомкнутую цепь или, другими словами, снятый конденсатор.
  • При нулевой частоте реактивное сопротивление идеальной катушки индуктивности считается бесконечно большим, если ее индуктивность бесконечно велика. Если индуктор имеет конечную индуктивность, его реактивное сопротивление при нулевой частоте равно нулю, а для источника постоянного напряжения это представляет собой короткое замыкание.

Эта статья написана Анатолием Золотковым

Вас могут заинтересовать другие калькуляторы из группы Калькуляторы для электротехники, ВЧ и электроники:

Калькулятор резисторно-конденсаторных (RC) цепей

Калькулятор параллельного сопротивления

Калькулятор конденсации калькулятор конденсации

. Калькулятор импеданса RC-цепи

Калькулятор импеданса параллельной LC-цепи

Параллельный калькулятор импеданса RL с цепью

Параллельный калькулятор импедантного импеданса с цепи RLC

СЕРИЧЕСКИЙ СКОРОСТЬ ИМЕННЫЙ КАЛКОТОР СКИРОВА

СЕРИЯ RL CUMDANCE CULCUTUTUTURE

СЕРИЯ RLC CUMPEDANCE CULCEUTUTURE

Энергия батареи батареи

DRON -Калькулятор индуктивности многослойной катушки

NFC/RFID Калькулятор индуктивности плоской спиральной катушки

Калькулятор коаксиального кабеля

Калькулятор светодиодов. Расчет токоограничивающих резисторов для одиночного светодиода и светодиодных матриц

Калькулятор цветового кода резистора

Калькулятор максимальной дальности РЛС

Калькулятор максимальной однозначной дальности РЛС и частоты повторения импульсов

Калькулятор радиолокационного горизонта и видимости цели

Радиолиния прямой видимости Калькулятор расстояния

Калькулятор эффективной апертуры антенны

Калькулятор дипольной антенны

Калькулятор частоты наложения частот

DC Power Calculator

Калькулятор мощности переменного тока

VA к калькулятору ватт

Трехфазный калькулятор мощности переменного тока (сбалансированная нагрузка)

Обращение фазора: прямоугольный-полосовой

Калькулятор времени передачи данных

Калькулятор внутреннего сопротивления батареи

Калькуляторы Электрические, радиочастотные и электронные калькуляторы

Измерение контура поверхности с помощью цифровой фазосдвигающей голографии LC-SLM

  • title={Измерение контура поверхности с помощью цифровой фазосдвигающей голографии LC-SLM}, автор={Цин-хэ Сон, Янмэй Ву, Цзюньчан Ли и Джинбин Гуй}, booktitle={SPIE/COS Photonics Asia}, год = {2007} }
    • Цин-хэ Сун, Янмей Ву, Джинбин Гуй
    • Опубликовано в SPIE/COS Photonics Asia 29Ноябрь 2007 г.
    • Физика

    В статье предлагается оконтуривание поверхности цифровой фазосдвигающей голографической системой на основе LC-SLM. В опорный луч вводится специальный фазовый сдвиг путем изменения кода, отображаемого на LC-SLM. Значительно улучшено качество реконструкции комплексной амплитуды объектной волны. Измерение контура поверхности может быть реализовано посредством изменения фазы, вносимого вращением объектного луча.

    Посмотреть на SPIE

    Исследование записывающей голограммы с Foveon в цифровой цветной голографии

    • Qing-he Song, Yanmei Wu, P. Tankam, P. Picart, Junchang Li
    • Physics

      SPIE/COS Photonics Asia 100094

    • 2

    В этом письме представлен метод трехцветной цифровой голографической интерферометрии в реальном времени на основе ПЗС-матрицы Foveon. Режим управления ПЗС оптимизирован, а искажение цвета ограничено потреблением. В…

    Исследование цветной цифровой голографии крупногабаритного объекта с элиминацией нулевого порядка

    • Jinbin Gui, Junchan Li, Yongan Zhang, Yuli Lou, Z. Fan
    • Physics

      SPIE/COS Photonics Asia

    • 2010

    представлено голографическое изображение с использованием уравнения дифракции угловых спектров. Сначала цифровая голограмма…

    Измерение, анализ и моделирование на микроуровне печатных точек для улучшения печатных решений по борьбе с подделкой

    • Louis Vallat-Evrard
    • Физика

    • 2019

    Приложения в области безопасности и аутентификации продукции для предотвращения подделки полагаются на возможности микромасштабных измерений напечатанных точек. Таким образом, исследования, описанные в этой рукописи…

    ПОКАЗАНЫ 1-9 ИЗ 9 ССЫЛОК

    Фазовая цифровая голография.

    • И. Ямагучи, Т. Чжан
    • Физика

      Оптика буквы

    • 1997

    Предложен новый метод, в котором распределение комплексной амплитуды на плоскости измеряется фазосдвигающей интерферометрией с последующим преобразованием Френеля на цифровом компьютере, который может реконструировать произвольное поперечное сечение трехмерной объекта с более высоким качеством изображения и более широким углом обзора, чем при обычной цифровой голографии с использованием внеосевой конфигурации.

    Прямое измерение формы с помощью цифровой реконструкции волнового фронта и многоволнового контурирования

    • C. Wagner, W. Osten, S. Seebacher
    • Physics

    • 2000

    Digital phase-shifting technique application to surface profiling of discontinuous objects

    • Zhong Jin-gang
    • Physics

    • 2004

    Представлен метод цифрового фазового сдвига для применения к профилированию поверхности прерывистых объектов. Цифровой фазовый сдвиг и двухчастотная развертка по поисковой таблице используются для…

    Импульсная цифровая голография для высокоскоростного контурирования с использованием двухволнового метода.

    • Педрини Г., Фрёнинг П., Тициани Х., Гусев М.Е. представлены, полученные вычитанием фаз волновых фронтов, зарегистрированных на разных длинах волн.

      Адаптивный фильтр для повышения эффективности фазовой развертки в цифровой голографии

      • Ф.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
