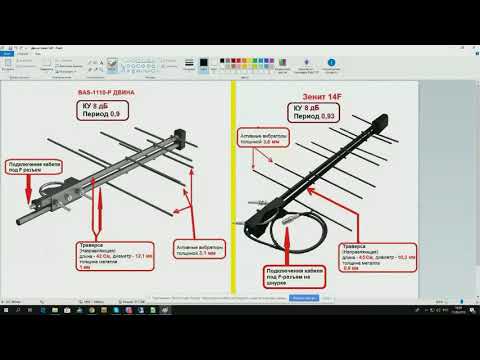

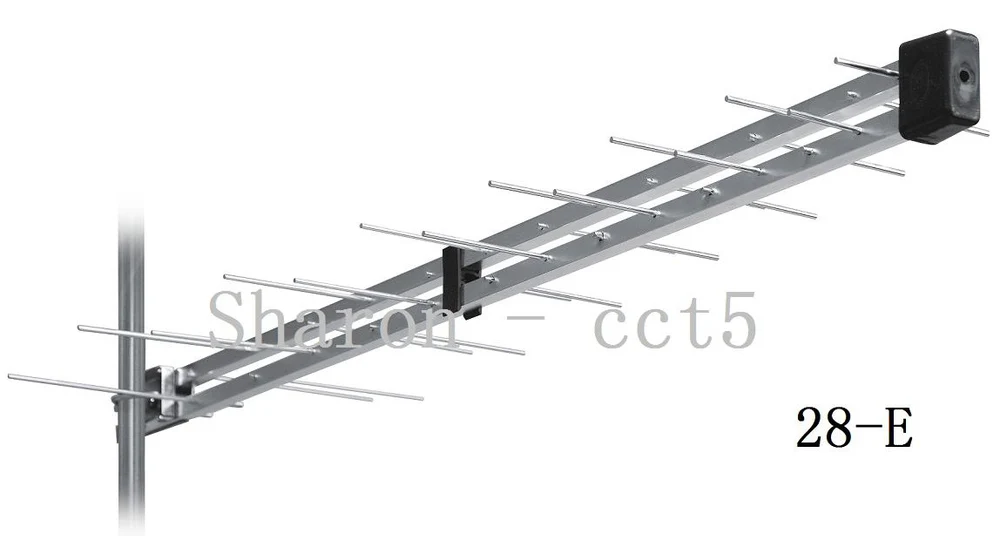

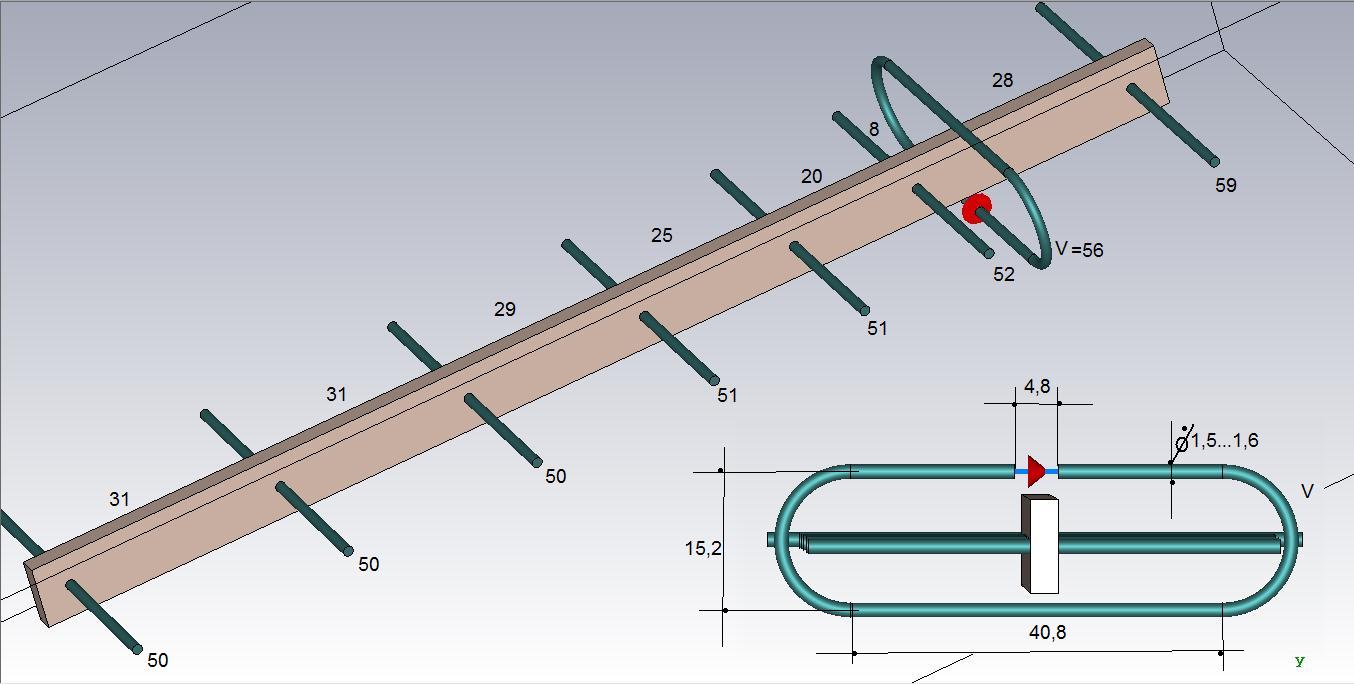

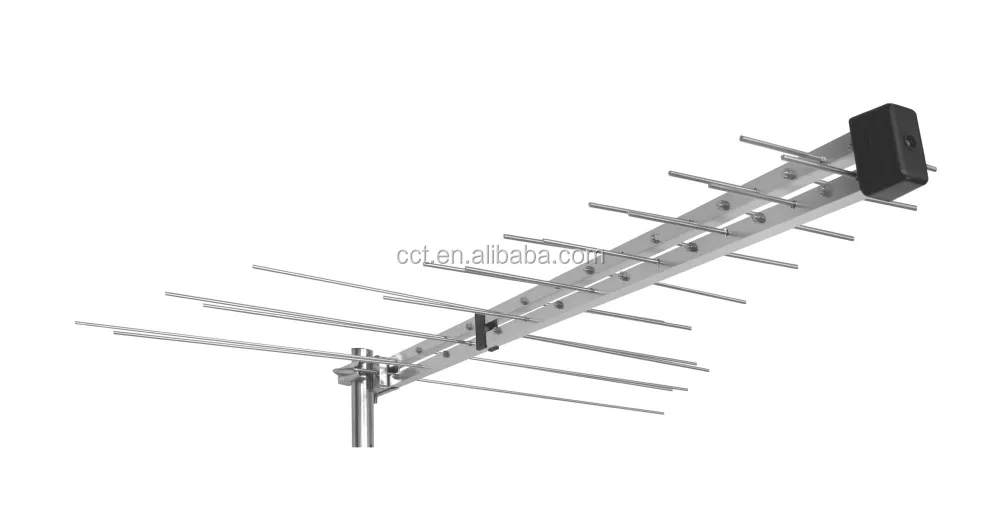

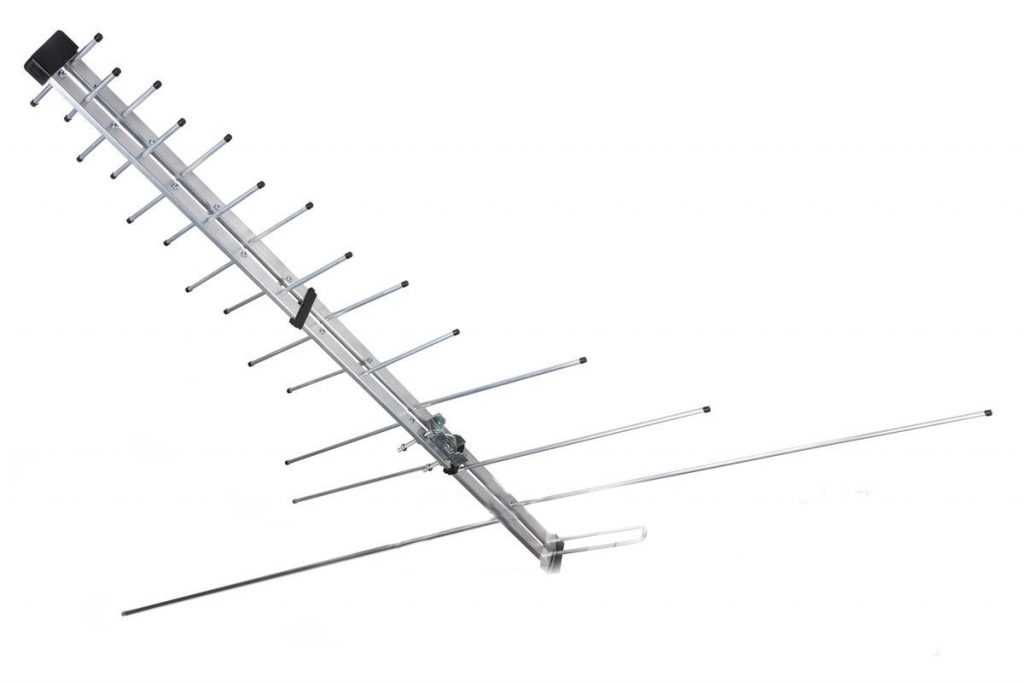

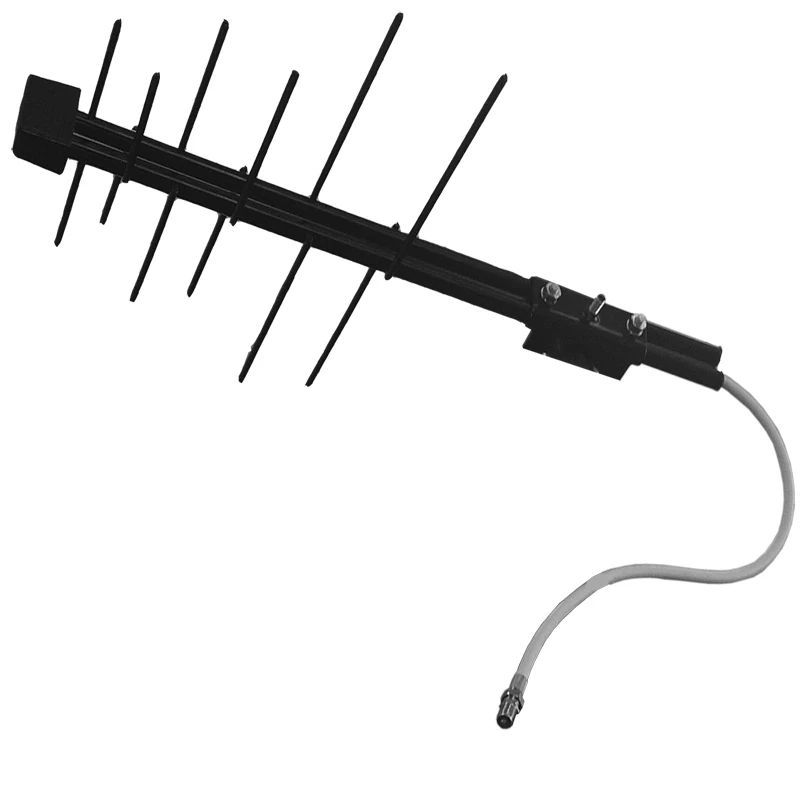

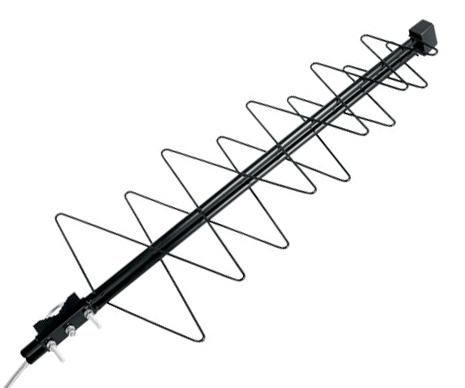

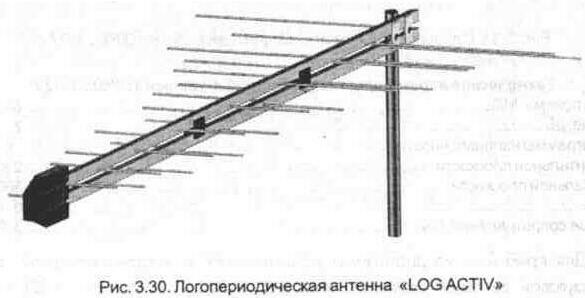

Расчет логопериодической антенны для dvb t2. Расчет и изготовление логопериодической антенны для приема DVB-T2: подробное руководство

Особенности и возможные варианты конструкции этой антенны описаны здесь. Калькулятор обновлен 06.10.2022. Не забудьте обновить кэш браузера Ctrl+F5!

Будем вести список тех кто крадет наши онлайн-калькуляторы. Понятно, что это не специалисты и их сайты НЕ ДОСТОЙНЫ ДОВЕРИЯ:

• prodigtv.ru

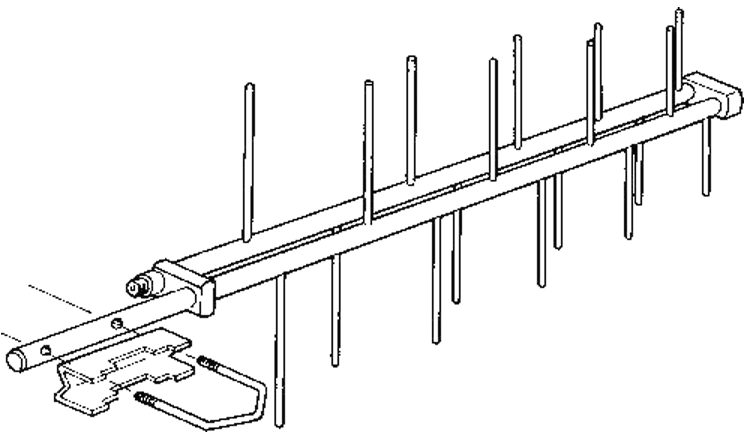

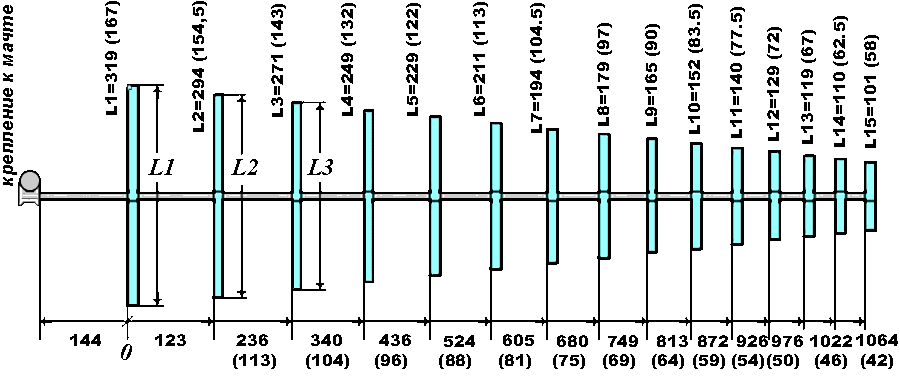

Схематическое изображение антенны:

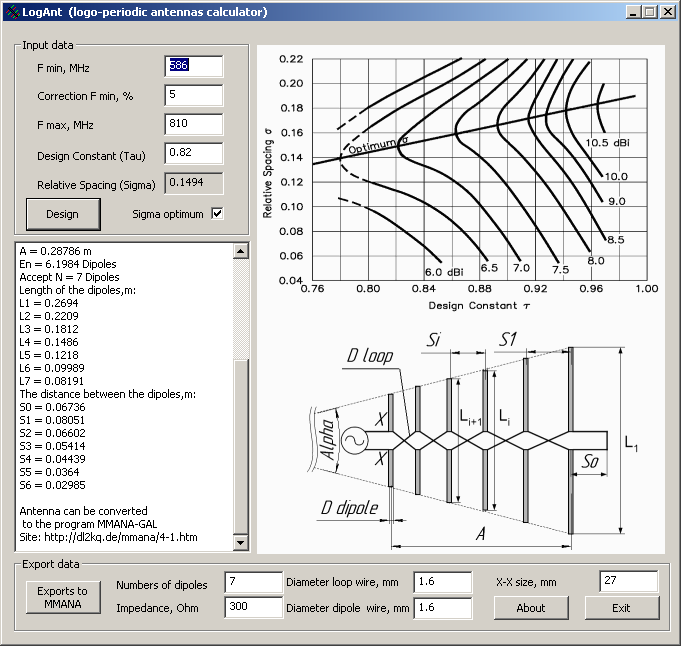

ВВЕСТИ ДАННЫЕ:

Исходный код Javascript:
Copyright ©2015 Valery Kustarev
Ограничения и особенности расчетов антенн

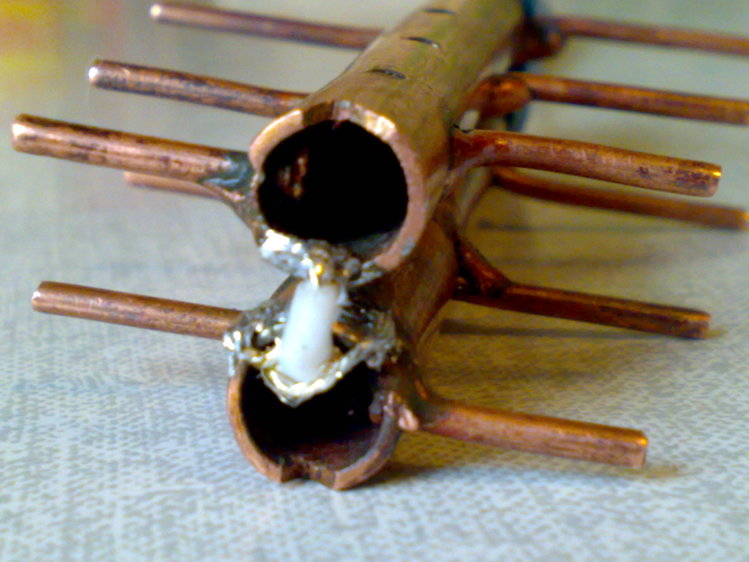

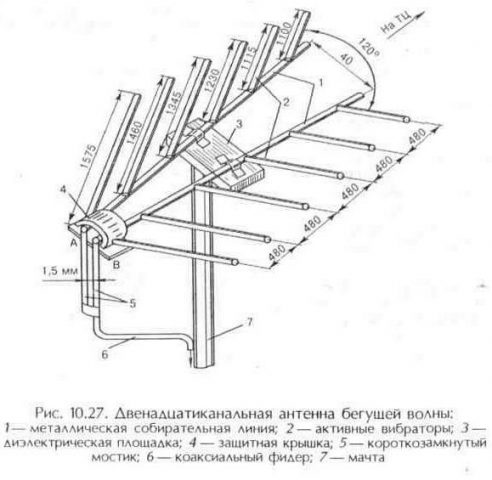

Калькулятор рассчитывает параметры собирающей линии, состоящей из двух круглых или квадратных трубок. Если вы используете другой тип симметричной линии (например, из полосок из фольгированного материала), то ее необходимо рассчитать отдельно, взяв за исходный параметр волновое сопротивление собирающей линии из этого калькулятора. Этот параметр не является входным сопротивлением антенны, а характеризует «пустую» линию, на которую впоследствии «навешиваются вибраторы», вследствии чего ее сопротивление понижается до необходимого входного. Антенна не требует специальных согласующих устройств. Фидер по возможности пропускается внутри нижней штанги собирающей линии (см. рисунок). Оплетка подключается к нижней штанге, центральная жила — к верхней. Позади первого элемента на расстоянии λ

Предлагаем, написанное одним из анонимов, небольшое Windows-приложение, которое осуществляет расчет логопериодической антенны.

Для владельцев смартфонов и планшетов на операционной системе Android в магазине Google Play доступно бесплатное приложение LPDA дизайнер. Приложение позволяет рассчитать логопериодическую антенну. Вы его можете загрузить на свое мобильное устройство, нажав или просканировав QR-код. Не забудьте оценить приложение…

Ссылка на формулы расчета и прототип этого калькулятора: http://www.stroobandt.com/lpda/en/index.html.  Подробно метод расчета изложен в первом томе Ротхаммеля: §18.2 (со стр. 341)

Обсуждение логопериодической антенны на форуме:

Форум 3G-Aerial — логопериодическая антенна

Помощь от наших китайских друзей

Простая, но довольно эффективная антенна для DVB-T2 (цифрового ТВ)

Еще одна самоделка, для скучающих дома 😉

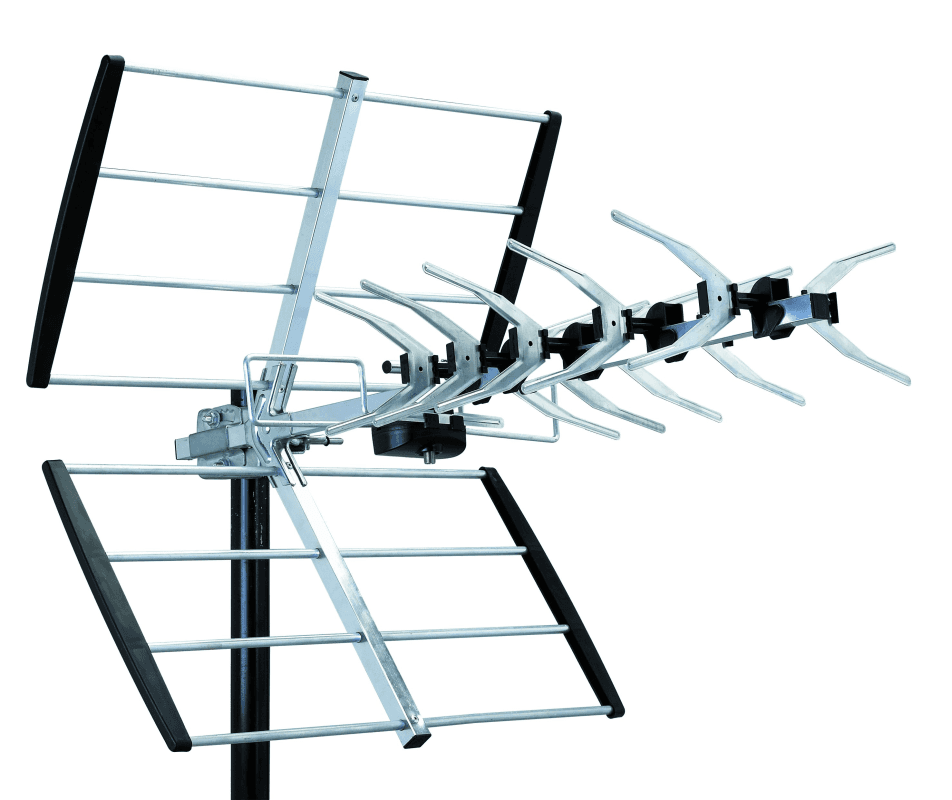

Понадобилась пара антенн для цифры, в местах «не самого лучшего приема»… пошел по магазинам

— если относительно бюджетно, то полное Г. Более дорогое внешне прилично, но как работает под вопросом.

Решил замутить самоделку. Как-то стремно было «крутить» антенну из отрезка кабеля, (хотя по слухам работает) -хотелось чего-то простого, но более приличного и продвинутого 🙂

На самом деле, изготовленная мною не кардинально сложнее, но как-то «солиднее» что ли. Да и результаты ее проверки весьма воодушевили, поэтому решил набросать небольшое описание что и как, вдруг еще кому покажется полезным 😉

… если даже мои уличные котики имеют «нормальную» антенну на своем домике, как же самому быть без антенны?! 🙂
Проволока еще не вся закончилась, сейчас что-нибудь соберем! 😉

В описываемых местах, ранее у меня использовались самодельные широкополосные логопериодические антенны, еще со времен «начала перестройки» наверное 😉
Они неплохо работали в аналоге и не только на ДМВ, но «цифра им, почему-то, оказалась не по зубам». Не особо вникал в суть причин, снял их и стал размышлять, чем заменить.
Вот одна из них, ждет места на «мусорке» 🙂

Самоделку будем собирать «по мотивам» двойного квадрата Харченко.

Ее немало хвалят и ругают в сети, отчасти из-за того, что существует много разновидностей антенны. Имеются различные вариации изготовления и согласования -нет единого мнения о некоторых элементах и особенностях конструкции.

Я выбрал что-то среднее между найденными вариантами и рассчитал под свой «размер». Получилось относительно просто и, как оказалось, неплохо работоспособно! 🙂

Немного истории

В начале 60-х годов прошлого века, нашим соотечественником, Харченко К. П. была разработана простая плоская зигзагообразная антенна с хорошими характеристиками.

Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями.

Антенна не критична к материалам и размерам при изготовлении, имеет простое хорошее согласование с кабелем снижения, в ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Теория и расчеты

Описываемая антенна, в теории, имеет диаграмму направленности «восьмерку» по горизонтали и относительно высокий коэффициент усиления, который дополнительно можно увеличить, при использовании отражателя/рефлектора.

Для получения максимального усиления на всех каналах, необходимо изготавливать антенну примерно на середину диапазона между используемыми мультиплексами.

Найти (для расчетов) частоты мультиплексов, используемых в Вашем регионе, несложно,

например запросом вида «dvb-t2 частоты каналов»+ «Краснодар»

у меня нашлось подобное:

Середина, между двумя «моими» мультиплексами, это 700МГц — на эту частоту и будем рассчитывать антенну.

За основу расчета размеров антенны, возьмем рисунок ее автора

Высчитываем длину волны:λ = 300 / f [m]
300/700 = 0.428м, примерно 43см
длина каждой стороны ромба λ/4 =43/4= 10.75

Суммарная длина необходимого нам материала (11см*8=88см)- менее метра.
Расстояние между контактами снижения, куда будем припаивать кабель, 10-12мм (стандартное значение у этой антенны для частот ниже 900МГц).

Я буду изготавливать простую антенну, без рефлектора, однако, для дополнительного увеличения усиления этой антенны, его вполне возможно установить сзади нее

например из металлической сетки/решетки для гриля, фольгированного материала или просто металлической пластины.
Его размеры должны быть примерно процентов на 20 больше размеров антенны и расположен он должен быть на расстоянии ƛmax/7.
Для моего случая: длина волны (39канал) 300/618, получается….49/7= то есть порядка 7см

Для тех, кому лень самому заниматься расчетами

— можете использовать онлайн-калькулятор, результаты лишь слегка будут отличаться от мною полученных.
Вот, например такой -здесь сразу вводятся частоты двух мультиплексов и получаем размеры антенны (без рефлектора)
Или другой вариант, с рефлектором -хочу правда заметить, что во втором варианте используется несколько иной вариант расчета, отличающийся от авторского.
Подразумевается антенна с углами отличными от 90° и удаление рефлектора рассчитывается как λ/8

Для изготовления полотна антенны рекомендуется использовать алюминий или медь (медь хорошо паяется) диаметром от 3мм и выше — чем больше диаметр, тем более широкополосной получается антенна.
Можно использовать трубки, толщина стенок непринципиальна, так как используется только поверхность материала (по-сути можно фольгой обмотать любой диэлектрик для получения необходимого материала).

Сборка антенны

Очистим от изоляции кусок провода длиной метр.

мне «попался» провод диаметром 4.5мм

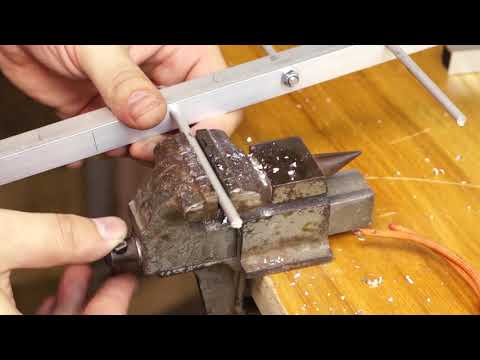

Из инструмента понадобятся тиски и молоток. Отмеряем примерно по 11см и изгибаем под углом 90°

В конечном результате нужно получить такую «геометрическую» фигуру 🙂

Лишнее обрезаем и спаиваем концы. Должно получиться что-то похожее…

Припаиваем кабель, как показано на фото.

Кабель прокладываем по одной из сторон квадрата и закрепляем хомутами.
Такое расположение кабеля необходимо для его согласования (есть разные мнения, не все соглашаются с данным утверждением).

При использовании рефлектора, полотно антенны в крайних точках квадратов можно крепить и с помощью металлических стоек, например припаять на остатки такой же медной проволоки — там точки с нулевым потенциалом (выделено зеленым цветом). В остальных местах крепление допускается только через диэлектрик.

Испытания

Ну и наконец проверка работоспособности и примерная оценка качества полученной антенны.

С проверкой собственно говоря все просто — включили, работает! 🙂
А что бы оценить, а «стоила ли овчинка выделки», сравним параметры принимаемого сигнала от изготовленной антенны, с уже используемой мною на даче, с заявленным коэффициентом усиления 11dBi

Антенна установлена на мансарде дачного домика, на расстоянии примерно 16км от вышки телецентра

Самоделку повесил примерно на такой же высоте, внутри помещения.

Уровень сигнала: слева заводская стационарная антенна/справа самоделка

На первый взгляд разница всего в 1% (95 против 94) — но это не совсем правильное сравнение, так как внешняя антенна у меня подключена через сплиттер, который дополнительно ослабляет сигнал.

Оценка качества работы антенны

Попробуем сделать более корректное сравнение, подключаясь через вход сплиттера.
Ну и кроме того, для наглядности, добавим количество участников 🙂

Список антенн, принимающих участие в сравнении:

1. Внешняя антенна Funke BM 4551 наружная дальнего действия, заявленный коэффициент усиления, из некоторых источников (покупал в Юлмарте), до 16dB

2. Имеется старенькая рамочная ДМВ антенна, от ТВ Электроника 313д, надо сказать при всей простоте, очень неплохая антенна, поэтому и сохранилась 😉

3. Сгонял в магазин- купил для сравнения в обзоре одну из самых дешевых, типа симметричного вибратора
(100% самая покупаемая пенсионерами, из-за низкой цены).

Все «замеры» буду проводить в одной точке, максимально близко расположенной ко внешней антенне — ее местоположение опытным путем подбиралось по максимуму сигнала, поэтому можно утверждать что условия приблизительно одинаковые

Итак, уровень сигнала с внешней антенны мы уже видели 95% (на момент текущих измерений показывало 94%), ее берем за эталон.
Все сравнения делаем подключая антенны ко входу на сплиттере, к которому обычно подключена внешняя антенна.

Рамочная антенна, от Электроники

на 39 мультиплексе и

на 60

Бюджетная с «рогами» 🙂 — 62%/38% (на грани пропадания трансляции)

Двойной квадрат — 92% на обоих мультиплексах, примерно на пару процентов меньше от внешней

Ради любопытства, решил проверить работу рефлектора, который несложно изготовить из любой металлической сетки, пластины или даже фольги… РЕАЛЬНО заметно работает!
Уровень поднялся до 96%!, что даже выше от стационарной, с заявленным коэффициентом усиления от 11dB.

Самое любопытное- предмет, который я использовал в качестве рефлектора! 🙂

Фольги в доме не нашлось, из совсем доступного с металлической поверхностью необходимых размеров, была… крышка ноутбука (он у меня имеет металлический корпус).
Но главное результат! Понятное дело, ноут я «привязывать» к антенне не собираюсь, да и хватит мне ее усиления и без рефлектора 🙂

Вывод:

Могу смело рекомендовать к повторению! Просто, «дешево и вкусно»…

Одно из самых простых, комнатных креплений антенны… обычными присосками — если повезет с направлением на телецентр 😉

Следующая антенна, «рекомендуемая для повторения»… логопериодическая 😉

Всем удачи и хорошего настроения! ☕

Чертеж логопериодической антенны для приема цифрового телевиденья Т2 (Украина)

Харьковская область — 65 км. от Харькова

Логопериодическая антенна характеризуется относительной простотой конструкции, хорошим согласованием с антенным кабелем и узкой диаграммой направленности, что обеспечивает удаленный прием телевизионных сигналов. Следует заметить, что радиосигналы в ДМВ диапазоне распространяются по прямой линии и дальность вещания зависит от высоты передающей и приемной антенны, а также от наличия препятствий на линии распространения сигнала от которых радиосигнал может отражаться. Наложение прямого сигнала и отраженного ухудшает качество приема.

Расчетная таблица элементов логопериодической антенны* для приема эфирного цифрового телевиденья Т2 (с 1-го по 32 канал)

* — Диапазон частот от 530 Мгц до 626 Мгц

** — зарезервировано 60 мм трубки для крепления и 10 мм от последнего вибратора к точке подключения антенного фидера.

Рис.1. Чертеж логопериодической антенны для приема эфирного цифрового телевиденья Т2 (Украина).

Рис. 2. Внешний вид логопериодической антенны.
