Расчет параметрического стабилизатора на стабилитроне онлайн. Параметрический стабилизатор напряжения на стабилитроне: принцип работы, расчет и применение

В этой схеме транзистор выполняет роль усилителя тока, что позволяет увеличить нагрузочную способность стабилизатора. Стабилитрон здесь выступает в качестве источника опорного напряжения.

Сравнение параметрических и компенсационных стабилизаторов

Параметрические стабилизаторы часто сравнивают с компенсационными. Основные различия между ними:

Выбор между параметрическим и компенсационным стабилизатором зависит от конкретных требований к устройству.

Расчет параметрического стабилизатора онлайн

Для упрощения расчетов параметрического стабилизатора можно воспользоваться онлайн-калькуляторами. Они позволяют быстро подобрать компоненты и оценить характеристики схемы.

Пример использования онлайн-калькулятора для расчета параметрического стабилизатора:

1. Введите входное напряжение (Uвх)
2. Укажите требуемое выходное напряжение (Uвых)
3. Задайте ток нагрузки (Iн)
4. Нажмите кнопку «Рассчитать»

Калькулятор автоматически подберет подходящий стабилитрон, рассчитает номинал балластного резистора и выдаст основные параметры стабилизатора.

Практические советы по применению параметрических стабилизаторов

При использовании параметрических стабилизаторов напряжения следует учитывать несколько важных моментов:

• Выбирайте стабилитрон с запасом по мощности
• Используйте радиатор для стабилитрона при больших токах
• Применяйте фильтрующие конденсаторы на входе и выходе
• Учитывайте температурный коэффициент напряжения стабилитрона
• При необходимости используйте схемы температурной компенсации

Соблюдение этих рекомендаций позволит создать надежный и эффективный параметрический стабилизатор напряжения.

Расчет параметрического стабилизатора напряжения онлайн

Параметрический стабилизатор напряжения — это устройство, в котором стабилизация выходного напряжения достигается за счет сильной нелинейности вольт-амперной характеристики электронных компонентов, использованных для построения стабилизатора то есть за счет внутренних свойств электронных компонентов, без построения специальной системы регулирования напряжения. Для построения параметрических стабилизаторов напряжения обычно используются стабилитроны, стабисторы и транзисторы. Из-за низкого КПД такие стабилизаторы находят применение в основном в слаботочных схемах с нагрузками до нескольких десятков миллиампер. Наиболее часто они используются как источники опорного напряжения например, в схемах компенсационных стабилизаторов напряжения.

Поиск данных по Вашему запросу:

Расчет параметрического стабилизатора напряжения онлайн

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Параметрический стабилизатор напряжения.
• Электропреобразовательные устройства: Методические указания к выполнению лабораторных работ
• Расчет мощности стабилизатора напряжения
• Параметрический стабилизатор напряжения.
• Расчет параметрического стабилизатора
• Как рассчитать резистор для стабилитрона?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Стабилитрон. Параметрический стабилизатор

Параметрический стабилизатор напряжения.

Любой электронной схеме требуется стабилизированное напряжение, необходимое для питания входящих в её состав активных элементов транзисторов, микросхем и т. Несмотря на большое разнообразие видов линейных источников в основе всех их лежит классический параметрический стабилизатор напряжения смотрите рис. При построении большинства таких устройств используется нелинейный полупроводниковый элемент — диод, называемый в этом случае стабилитроном.

Классический стабилизатор на стабилитроне относится к простейшему виду устройств данного класса и является самым дешёвым и лёгким в исполнении. Входящий в состав стабилизатора напряжения полупроводниковый элемент стабилитрон представляет собой выпрямительный диод, включенный в обратном направлении. Благодаря этому, рабочая точка элемента может быть установлена на нелинейном участке вольтамперной характеристики ВАХ с резко уходящей вниз ветвью. Дополнительная информация.

Её точное положение задаётся величиной балластного резистора Rо смотрите схему выше. С примером типовой вольтамперной характеристики стабилитрона можно ознакомиться на приводимом ниже рисунке.

Принцип работы параметрического стабилизатора на стабилитроне ПСН неразрывно связан с видом обратной ветви характеристики стабилитрона, имеющей следующие особенности:. Обратите внимание! Именно из-за возможности выставления фиксированных параметров в этой схеме она получила своё название — параметрическая. Суть работы стабилизатора напряжения удобнее всего пояснить на примере диода, включённого в цепь постоянного тока.

Когда напряжение на нём имеет прямую полярность плюс подключён к аноду, а минус — к катоду , полупроводниковый переход смещён в проводящем направлении и пропускает ток. При обратном порядке подачи полярности n-p переход закрыт и поэтому тока практически не проводит. Но если продолжать увеличивать обратное напряжение между электродами, то в соответствии с его ВАХ можно достичь точки, в которой диод вновь начинает пропускать поток электронов но уже в другую сторону за счёт пробоя перехода.

Полупроводниковый элемент в этом случае работает в режиме обратных напряжений, значительно превышающих по величине прямое падение на нём 0,,7 Вольта. Обратный ток в данной ситуации может считаться рабочим параметром, изменяющимся в пределах регулировки напряжения, а сам диод, работающий в режиме обратного включения, носит название стабилитрона. При изучении функционирования параметрического стабилизатора напряжения особое значение придаётся техническим характеристикам самого регулирующего прибора.

К ним следует отнести:. Относительно первых двух параметров следует заметить, что для разных образцов полупроводниковых диодов они могут сильно различаться по своей величине в зависимости от мощности прибора. Напряжение стабилизации для большинства современных стабилитронов варьируется в диапазоне от 0,7 до Вольт. Допустимая мощность рассеяния определяется уже перечисленными ранее параметрами и также сильно зависит от типа элемента. Это же можно сказать и о дифференциальном сопротивлении, в определённой мере влияющем на эффективность процесса стабилизации.

Полное схемное представление стабилизатора параметрического типа, в котором стабилитрон выполняет функцию опорного элемента, приводится на размещённом ниже рисунке. Эту схему можно рассматривать как делитель напряжения, состоящий из резистора R1 и стабилитрона VD с подключённой в параллель нагрузкой RН.

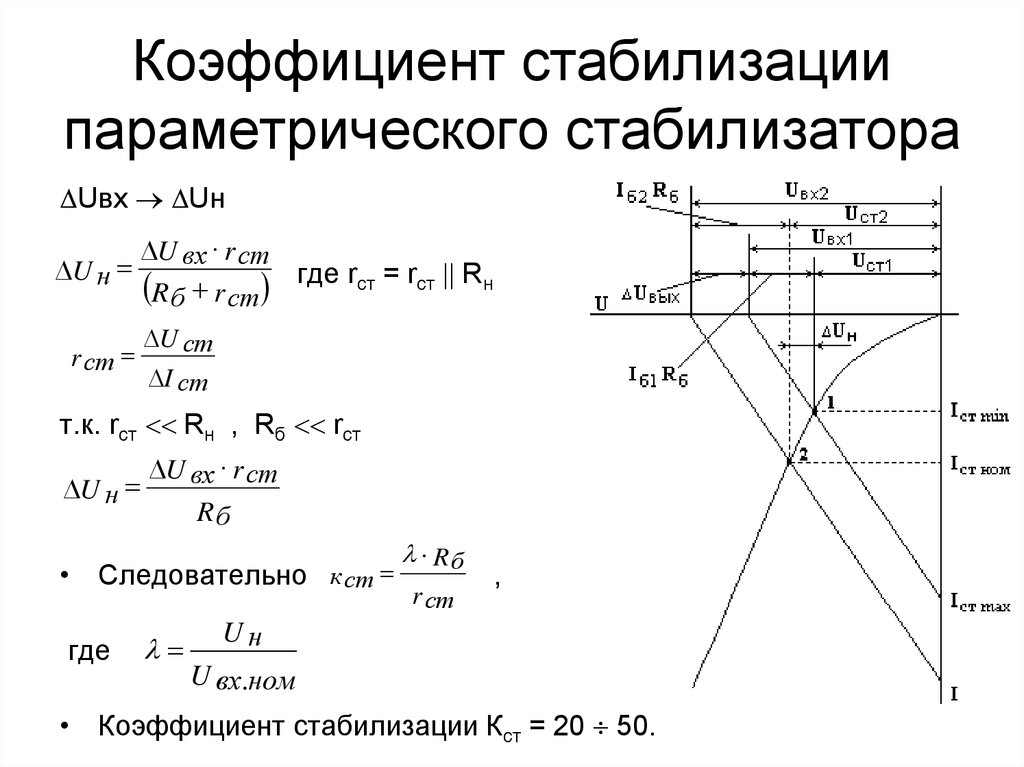

При изменениях входного потенциала соответственно будет меняться и ток через стабилитрон; при этом величина напряжения на нём а значит и на нагрузке останется практически неизменной. Её значение будет соответствовать напряжению стабилизации при колебаниях входного тока в некоторых пределах, определяемых характеристиками диода и величиной нагрузки. Исходными данными, согласно которым осуществляется расчет стабилизатора параметрического типа, являются:.

С учётом этой информации рассчитаем искомую величину, воспользовавшись функцией онлайн-калькулятора, например. Исходя из этих данных, вводимых предварительно в онлайн-калькулятор или вручную, выбираем стабилитрон типа BZX85C5V1RL с напряжением стабилизации 5,1 Вольт и дифференциальным сопротивлением порядка 10 Ом. С учётом этого вычисляем величину балластного сопротивления R1, определяемую следующим образом:.

Таким образом, весь расчет параметрического стабилизатора сводится к определению номинала балластного резистора R1 и выбору типа стабилитрона исходя из того, на какое рабочее напряжение он рассчитан.

Выходная мощность стабилизатора параметрического типа определяется максимальным током стабилитрона и его допустимой мощностью Pmax, которую при желании можно увеличить. Для этого следует дополнить схему транзисторным элементом, включаемым параллельно или последовательно с нагрузкой.

Соответственно этому различают стабилизаторы параллельного и последовательного типа, в которых транзистор выполняет функцию усилителя постоянного тока.

В схеме стабилизатора параллельного типа транзистор используется как эмиттерный повторитель, включённый параллельно нагрузке смотрите рисунок ниже. В этой схеме резистор R1 может располагаться как со стороны коллектора, так и в эмиттере транзистора. Напряжение на нагрузочном резисторе R н составляет:. Схема работает по принципу отвода излишков тока через открытый переход К-Э транзистора, на базе которого постоянно присутствует напряжение Uст.

В этой схеме IСТ является одновременно базовым током транзистора, вследствие чего его величина в нагрузке может в h31e раз превышать исходное значение, то есть транзистор в данном случае работает как усилитель по току. ПСН, собранный по последовательной схеме, представляет собой тот же эмиттерный повторитель на транзисторе VT, но с сопротивлением нагрузки Rн, включённым последовательно с переходом К-Э смотрите рисунок. В этой схеме любые колебания тока в нагрузке приводят к противоположным по знаку изменениям напряжения на базе транзистора.

Подобная зависимость вызывает открывание или закрывание перехода Э-К, что означает автоматическую стабилизацию выходного напряжения. В заключение описания отметим, что как в последовательной, так и в параллельной схеме ПСН стабилитрон используется в качестве источника опорного напряжения, а транзистор — как усилитель тока.

RU — интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

Электропреобразовательные устройства: Методические указания к выполнению лабораторных работ

Итак, конкретный пример расчета. Решение: 1. По заданному напряжению выберем тип стабилитрона. Значение номинального входного напряжения U вх ном и R б найдем из выражения 1 и 2 — см.

Расчет стабилизатора. Для получения более постоянного напряжения на нагрузке при изменении потребляемого тока к выходу выпрямителя.

Расчет мощности стабилизатора напряжения

В маломощных схемах на нагрузку до 20 миллиампер применяется устройство с малым коэффициентом действия, и называется параметрическим стабилизатором. В устройстве таких приборов имеются транзисторы, стабилитроны и стабисторы. Они применяются в основном в компенсационных устройствах стабилизации в качестве опорных источников питания. Параметрические стабилизаторы в зависимости от технических данных могут быть 1-каскадными, мостовыми и многокаскадными. Стабилитрон в устройстве прибора подобен подключенному диоду. Но обратный пробой напряжения больше подходит для стабилитрона и является базой его нормальной работы. Эта характеристика нашла популярность для разных схем, где необходимо создавать ограничение сигнала входа по напряжению. Такие стабилизаторы являются быстродействующими приборами, и защищают участки с повышенной чувствительностью от импульсных помех. Применение таких элементов в новых схемах является показателем их повышенного качества, которое обеспечивает постоянное функционирование в разных режимах.

Параметрический стабилизатор напряжения.

Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы. Мы будем благодарны, если Вы не будете блокировать рекламу на нашем Форуме.

В маломощных схемах на нагрузку до 20 миллиампер применяется устройство с малым коэффициентом действия, и называется параметрическим стабилизатором. В устройстве таких приборов имеются транзисторы, стабилитроны и стабисторы.

Расчет параметрического стабилизатора

Доброго времени суток. Сегодня мой пост о стабилизаторах напряжения. Что же это такое? Прежде всего, любой радиоэлектронной схеме для работы необходим источник питания. Источники питания бывают разные: стабилизированные и нестабилизированные, постоянного тока и переменного тока, импульсные и линейные, резонансные и квазирезонансные.

Как рассчитать резистор для стабилитрона?

Компьютерные сети Системное программное обеспечение Информационные технологии Программирование. Строго говоря, добиться идеальной стабилизации, то есть совершенно постоянного напряжения на выходе стабилизатора, нельзя. Аналогично происходит стабилизация и при уменьшении входного напряжения. Чем больше входное напряжение, тем лучше стабилизация. Схемы их включения и способ расчета стабилизатора те же. Поделись: Не нашли то, что искали?

Расчёт стабилизатора напряжения. Параметрические стабилизаторы являются простейшими устройствами, в которых малые изменения выходного.

Главная Контакты. Пароль Регистрация Забыли пароль? Схемы на микроконтроллерах Схемы аналоговые Аrduino проекты Технологии радиолюбителя Авто электроника Схемы авто проводки Программаторы Софт для радиолюбителя Библиотека Ремонт и заправка принтеров Онлайн калькулятор для MC

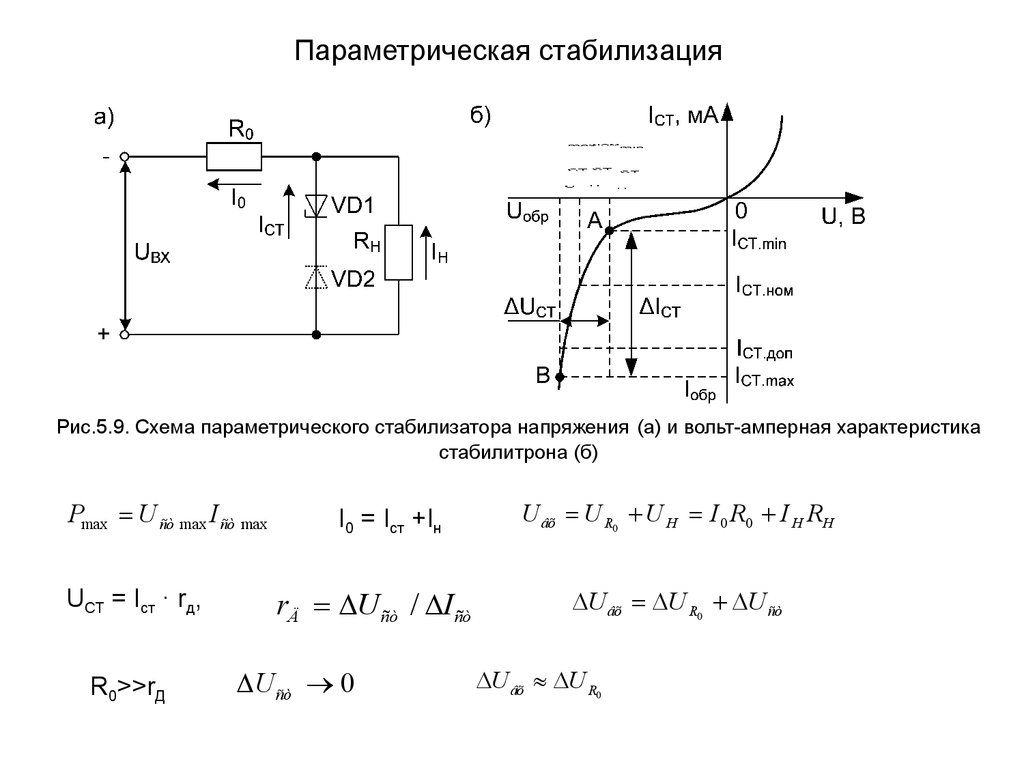

На рисунке показаны схемы простых параметрических стабилизаторов. Вторая схема аналогична первой, но в нее добавлен эмиттерный повторитель на транзисторе VT2. Онлайн калькулятор расчета стабилизатора позволит Вам подобрать нужный транзистор, стабилитрон и определить сопротивление балластного резистора. Расчет стабилизатора в онлайн калькуляторе происходит в три этапа:.
