Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ Π²ΠΈΠ΄Ρ‹ мощности Π² элСктричСских цСпях

Π’ элСктротСхникС Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‚ Ρ‚Ρ€ΠΈ основных Π²ΠΈΠ΄Π° мощности:

  • Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (P) — измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ… (Π’Ρ‚)
  • РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Q) — измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… (Π²Π°Ρ€)
  • Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (S) — измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (ВА)

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π²ΠΈΠ΄ мощности Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ процСссы, происходящиС Π² элСктричСской Ρ†Π΅ΠΏΠΈ. Рассмотрим ΠΈΡ… ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΊΠ°ΠΊ Π΅Π΅ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ

Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ — это Ρ‚Π° Ρ‡Π°ΡΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности, которая прСобразуСтся Π² ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΈΠ»ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎ. Она Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ прСобразования элСктричСской энСргии Π² Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ энСргии.

Π€ΠΎΡ€ΠΌΡƒΠ»Π° для расчСта Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°:


P = U * I * cos Ο†

Π³Π΄Π΅:

  • P — активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Π’Ρ‚)
  • U — Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния (Π’)
  • I — Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ силы Ρ‚ΠΎΠΊΠ° (А)
  • cos Ο† — коэффициСнт мощности

Как Π½Π°ΠΉΡ‚ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ?

Для симмСтричной Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ рассчитываСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

P = √3 * UΠ» * IΠ» * cos Ο†

Π³Π΄Π΅ UΠ» ΠΈ IΠ» — Π»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ напряТСниС ΠΈ Ρ‚ΠΎΠΊ соотвСтствСнно.

РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ: ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΈ расчСт

РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ ΠΎΠ±ΠΌΠ΅Π½ энСргиСй ΠΌΠ΅ΠΆΠ΄Ρƒ источником ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ элСмСнтами Ρ†Π΅ΠΏΠΈ (индуктивностями ΠΈ Смкостями). Она Π½Π΅ прСобразуСтся Π² ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ, Π° Ρ†ΠΈΡ€ΠΊΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ источником ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ.

Π€ΠΎΡ€ΠΌΡƒΠ»Π° для расчСта Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности:

Q = U * I * sin Ο†

Π³Π΄Π΅:

  • Q — рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Π²Π°Ρ€)
  • U — Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния (Π’)
  • I — Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ силы Ρ‚ΠΎΠΊΠ° (А)
  • sin Ο† — синус ΡƒΠ³Π»Π° сдвига Ρ„Π°Π·

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ Π΅Π΅ связь с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прСдставляСт собой ΠΎΠ±Ρ‰ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΡƒΡŽ ΠΏΠΎ элСктричСской Ρ†Π΅ΠΏΠΈ. Она связана с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ:


S = √(P2 + Q2)

Π³Π΄Π΅:

  • S — полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (ВА)
  • P — активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Π’Ρ‚)
  • Q — рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Π²Π°Ρ€)

Π’ Ρ‡Π΅ΠΌ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ?

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ различия ΠΌΠ΅ΠΆΠ΄Ρƒ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ:

  1. Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прСобразуСтся Π² ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ, Π° рСактивная — Π½Π΅Ρ‚
  2. Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСгда ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°, рСактивная ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ, Ρ‚Π°ΠΊ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ
  3. Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ…, рСактивная — Π² Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ…
  4. Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ связана с Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ сопротивлСниСм, рСактивная — с Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ

Как ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

Для измСрСния мощности Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ — Π²Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€Ρ‹. Они ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ.

Для измСрСния Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π²Π°Ρ€ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Ρ‹ соотвСтствСнно.

Π’ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… цСпях для измСрСния мощности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΌΠ΅Ρ‚ΠΎΠ΄ Π΄Π²ΡƒΡ… ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ… Π²Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности ΠΈ Π΅Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности (cos Ο†) ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, ΠΊΠ°ΠΊΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности составляСт активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ:


cos Ο† = P / S

Π§Π΅ΠΌ Π±Π»ΠΈΠΆΠ΅ коэффициСнт мощности ΠΊ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅, Ρ‚Π΅ΠΌ эффСктивнСС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ элСктроэнСргия Π² Ρ†Π΅ΠΏΠΈ. Низкий коэффициСнт мощности ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ потСрям Π² сСти.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ расчСта мощности Π² элСктричСских цСпях

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ 1: РасчСт Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности

Π”Π°Π½ΠΎ: напряТСниС U = 220 Π’, Ρ‚ΠΎΠΊ I = 5 А, cos Ο† = 0.8

Найти: Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ P

РСшСниС: P = U * I * cos Ο† = 220 * 5 * 0.8 = 880 Π’Ρ‚

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ 2: ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности

Π”Π°Π½ΠΎ: активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ P = 1000 Π’Ρ‚, рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Q = 750 Π²Π°Ρ€

Найти: ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ S

РСшСниС: S = √(P2 + Q2) = √(10002 + 7502) β‰ˆ 1250 ВА

ВлияниС Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ

Π₯Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ сущСствСнно влияСт Π½Π° ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности Π² Ρ†Π΅ΠΏΠΈ:

  • Активная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° (Π»Π°ΠΌΠΏΡ‹ накаливания, Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹) потрСбляСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
  • Π˜Π½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Π°Ρ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° (элСктродвигатСли, трансформаторы) потрСбляСт ΠΊΠ°ΠΊ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ, Ρ‚Π°ΠΊ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
  • Емкостная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° (кондСнсаторы) Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΡƒΠ΅Ρ‚ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ

Бпособы компСнсации Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности

Для ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ эффСктивности использования элСктроэнСргии ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΌΠ΅Ρ‚ΠΎΠ΄Ρ‹ компСнсации Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности:


  1. Установка кондСнсаторных Π±Π°Ρ‚Π°Ρ€Π΅ΠΉ
  2. ИспользованиС синхронных компСнсаторов
  3. ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Ρ„ΠΈΠ»ΡŒΡ‚Ρ€ΠΎΠ²
  4. ΠžΠΏΡ‚ΠΈΠΌΠΈΠ·Π°Ρ†ΠΈΡ Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² Ρ€Π°Π±ΠΎΡ‚Ρ‹ элСктрооборудования

ΠšΠΎΠΌΠΏΠ΅Π½ΡΠ°Ρ†ΠΈΡ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности позволяСт ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ Π² сСти ΠΈ ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚ΡŒ качСство элСктроэнСргии.

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

ПониманиС Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΊΡ€Π°ΠΉΠ½Π΅ Π²Π°ΠΆΠ½ΠΎ для эффСктивного проСктирования ΠΈ эксплуатации элСктричСских систСм. ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ расчСт ΠΈ ΡƒΡ‡Π΅Ρ‚ всСх Π²ΠΈΠ΄ΠΎΠ² мощности позволяСт ΠΎΠΏΡ‚ΠΈΠΌΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ элСктрооборудования, ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ ΠΈ ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ ΡΠ½Π΅Ρ€Π³ΠΎΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ.


ΠΊΠ°ΠΊ Π½Π°ΠΉΡ‚ΠΈ, Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° расчёта, Π² Ρ‡Π΅ΠΌ измСряСтся

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅:

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ элСктричСского Ρ‚ΠΎΠΊΠ°

Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Π΅ ΠΊ элСктросСти Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, поэтому ΠΌΡ‹ Π±ΡƒΠ΄Π΅ΠΌ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈΠΌΠ΅Π½Π½ΠΎ Π² этих условиях. Однако, сначала, Π΄Π°Π΄ΠΈΠΌ ΠΎΠ±Ρ‰Π΅Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΡΡ‚ΠΈΡŽ.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” физичСская Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‰Π°Ρ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ прСобразования ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ элСктричСской энСргии.

Π’ Π±ΠΎΠ»Π΅Π΅ ΡƒΠ·ΠΊΠΎΠΌ смыслС, говорят, Ρ‡Ρ‚ΠΎ элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – это ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹, выполняСмой Π·Π° Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΠΊ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, ΠΊ этому ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΊΡƒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.

Если ΠΏΠ΅Ρ€Π΅Ρ„Ρ€Π°Π·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π΄Π°Π½Π½ΠΎΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΌΠ΅Π½Π΅Π΅ Π½Π°ΡƒΡ‡Π½ΠΎ, Ρ‚ΠΎ получаСтся, Ρ‡Ρ‚ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – это Π½Π΅ΠΊΠΎΠ΅ количСство энСргии, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ расходуСтся ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ Π·Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΠΊ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ. Π‘Π°ΠΌΡ‹ΠΉ простой ΠΏΡ€ΠΈΠΌΠ΅Ρ€ – это обычная Π»Π°ΠΌΠΏΠ° накаливания. Π‘ΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ, с ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° ΠΏΡ€Π΅Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ Π² Ρ‚Π΅ΠΏΠ»ΠΎ ΠΈ свСт, ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ Π΅Π΅ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ. БоотвСтствСнно, Ρ‡Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ ΠΈΠ·Π½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎ этот ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Ρƒ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ, Ρ‚Π΅ΠΌ большС ΠΎΠ½Π° Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ энСргии, ΠΈ Ρ‚Π΅ΠΌ большС отдаст свСта.

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π² Π΄Π°Π½Π½ΠΎΠΌ случаС происходит Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ процСсс прСобразования элСктроэнСргии Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π΄Ρ€ΡƒΠ³ΡƒΡŽ (ΡΠ²Π΅Ρ‚ΠΎΠ²ΡƒΡŽ, Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΡƒΡŽ ΠΈ Ρ‚.Π΄.), Π½ΠΎ ΠΈ процСсс колСбания элСктричСского ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, появляСтся сдвиг Ρ„Π°Π·Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ силой Ρ‚ΠΎΠΊΠ° ΠΈ напряТСниСм, ΠΈ это слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Π΄Π°Π»ΡŒΠ½Π΅ΠΉΡˆΠΈΡ… расчСтах.

ΠŸΡ€ΠΈ расчСтС мощности Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° принято Π²Ρ‹Π΄Π΅Π»ΡΡ‚ΡŒ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ, Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΈ ΠΏΠΎΠ»Π½ΡƒΡŽ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅.

ΠŸΠΎΠ½ΡΡ‚ΠΈΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности

Активная «полСзная» ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” это Ρ‚Π° Ρ‡Π°ΡΡ‚ΡŒ мощности, которая Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ нСпосрСдствСнно процСсс прСобразования элСктричСской энСргии Π² Π½Π΅ΠΊΡƒΡŽ Π΄Ρ€ΡƒΠ³ΡƒΡŽ ΡΠ½Π΅Ρ€Π³ΠΈΡŽ. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ΡΡ латинской Π±ΡƒΠΊΠ²ΠΎΠΉ P ΠΈ измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ… (Π’Ρ‚).

РассчитываСтся ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: P = Uβ‹…Iβ‹…cosΟ†,

Π³Π΄Π΅ U ΠΈ I – срСднСквадратичноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния ΠΈ силы Ρ‚ΠΎΠΊΠ° Ρ†Π΅ΠΏΠΈ соотвСтствСнно, cos Ο† – косинус ΡƒΠ³Π»Π° сдвига Ρ„Π°Π·Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ напряТСниСм ΠΈ Ρ‚ΠΎΠΊΠΎΠΌ.

Π’ΠΠ–ΠΠž! Описанная Ρ€Π°Π½Π΅Π΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для расчСта Ρ†Π΅ΠΏΠ΅ΠΉ с напряТСниСм 220Π’, ΠΎΠ΄Π½Π°ΠΊΠΎ, ΠΌΠΎΡ‰Π½Ρ‹Π΅ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠ΅Ρ‚ΡŒ с напряТСниСм 380Π’. Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ слСдуСт ΡƒΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ Π½Π° ΠΊΠΎΡ€Π΅Π½ΡŒ ΠΈΠ· Ρ‚Ρ€Π΅Ρ… ΠΈΠ»ΠΈ 1.73

Π§Ρ‚ΠΎ это ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚

Π’ сСтях ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ Π½Π° сСгодняшний дСнь ΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ вСсь ΠΌΠΈΡ€, Π±Π΅Π· Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощностСй Π½ΠΈΠΊΠ°ΠΊ Π½Π΅ ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ – ΠΎΠ½ΠΈ взаимозависимы ΠΈ Π΄Π°ΠΆΠ΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹. К Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ элСктроэнСргии относится напряТСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ вырабатываСтся Π½Π° Π’Π­Π‘, Π“Ρ€Π­Π‘, АЭБ, мобильном Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π΅, стоящСм Π² Π³Π°Ρ€Π°ΠΆΠ΅ ΠΈ Ρ‚.Π΄. – ΠΎΠ½ΠΎ поступаСт ΠΊ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ (Π½Π° Ρ„Π°Π±Ρ€ΠΈΠΊΠΈ, Π·Π°Π²ΠΎΠ΄Ρ‹, ΠΊ Π½Π°ΠΌ Π΄ΠΎΠΌΠΎΠΉ) ΠΈ ΠΏΠΈΡ‚Π°Π΅Ρ‚ всС элСктроприборы ΠΎΡ‚ сСти β‰ˆ220-380 V. Π’ это ΠΆΠ΅ врСмя функция Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ ΠΏΠΎΠ»Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Π±Π΅ΡΡ†Π΅Π»ΡŒΠ½ΠΎΠΌ Π±Π»ΡƒΠΆΠ΄Π°Π½ΠΈΠΈ ΠΎΡ‚ источника ΠΊ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ. Π’Π°ΠΊ ΠΎΡ‚ΠΊΡƒΠ΄Π° ΠΆΠ΅ бСрётся эта, бСсполСзная Π½Π° ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ взгляд, субстанция?

ВсС Π΄Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π² Π½Π°ΡˆΠΈΡ… Π΄ΠΎΠΌΠ°Ρ…, Π½Π° прСдприятиях ΠΈ Π»ΡŽΠ±Ρ‹Ρ… Π΄Ρ€ΡƒΠ³ΠΈΡ… элСктрифицированных ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°Ρ… Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ (для ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ статор двигатСля), Π³Π΄Π΅ постоянно Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ поля. Π’ΠΎ Π΅ΡΡ‚ΡŒ, Ρ‡Π°ΡΡ‚ΡŒ ΠΈΠ· Π½ΠΈΡ… Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ Ρ€ΠΎΡ‚ΠΎΡ€ (ΡΠΊΠΎΡ€ΡŒ), Π° Ρ‡Π°ΡΡ‚ΡŒ возвращаСтся ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΈ Ρ‚Π°ΠΊ Π΄ΠΎ бСсконСчности, ΠΏΠΎΠΊΠ° сущСствуСт Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ энСргии. Π­Ρ‚ΠΎ Ρ…ΠΎΡ€ΠΎΡˆΠΎ дСмонстрируСт ΠΊΡ€ΡƒΠΆΠΊΠ° свСТСго ΠΏΠΈΠ²Π°: с ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒΡŽ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊ Π²Ρ‹ΠΏΠΈΠ²Π°Π΅Ρ‚ лишь ΠΌΠ°Π»ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ ΠΏΠ΅Π½Ρ‹, Π° ΠΎΡΡ‚Π°Π»ΡŒΠ½ΡƒΡŽ оставляСт Π² Π±ΠΎΠΊΠ°Π»Π΅ Π»ΠΈΠ±ΠΎ сдуваСт Π½Π° зСмлю. Но эта самая ΠΏΠ΅Π½Π° являСтся ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚ΠΎΠΌ броТСния (ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ), Π±Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΏΠΈΠ²Π°, ΠΊΠ°ΠΊ Ρ‚Π°ΠΊΠΎΠ²ΠΎΠ³ΠΎ, Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Π²ΠΎΠΎΠ±Ρ‰Π΅.

БСйчас ΡƒΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ подвСсти ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ ΠΈΡ‚ΠΎΠ³ Π² ΠΏΠΎΠ½ΠΈΠΌΠ°Π½ΠΈΠΈ Ρ‚Π΅ΠΌΡ‹: Ссли Π΅ΡΡ‚ΡŒ индуктивная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° (Π° ΠΎΠ½Π° Π΅ΡΡ‚ΡŒ всСгда), Ρ‚ΠΎ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ появится Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, потрСбляСмый ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠ΅ΠΉ, которая сама Π΅Π³ΠΎ создаСт. Π’ΠΎ Π΅ΡΡ‚ΡŒ, индукция Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡ‚ΠΎΠΌ Π΅Ρ‘ потрСбляСт, Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ Π·Π°Π½ΠΎΠ²ΠΎ ΠΈ Ρ‚Π°ΠΊ постоянно, Π½ΠΎ Π² этом кроСтся ΠΎΠ΄Π½Π° ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°. Для двиТСния Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ субстанции Ρ‚ΡƒΠ΄Π° ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ, Π½ΡƒΠΆΠ½Π° активная энСргия, которая расходуСтся ΠΈΠ·-Π·Π° постоянного двиТСния элСктронов ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ (Π½Π°Π³Ρ€Π΅Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²).

МоТно ΠΏΡ€ΠΈΠΉΡ‚ΠΈ ΠΊ Π²Ρ‹Π²ΠΎΠ΄Ρƒ, Ρ‡Ρ‚ΠΎ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°, это ΠΏΠΎΠ»Π½ΠΎΠ΅ противопоставлСниС Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, Π½Π° ΠΏΠ΅Ρ€Π²Ρ‹ΠΉ взгляд бСсполСзной мощности? Но это Π½Π΅ Ρ‚Π°ΠΊ. ВспомнитС, сСстры Π½Π΅Ρ€Π°Π·Π»ΡƒΡ‡Π½Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ собой, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π»ΡŽΠ±ΡΡ‚ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π°, Π° ΠΏΠΈΠ²ΠΎ Π±Π΅Π· ΠΏΠ΅Π½Ρ‹ Π½ΠΈΠΊΡ‚ΠΎ Π½Π΅ станСт ΠΏΠΈΡ‚ΡŒ, Π΄Π° ΠΈ Π·Π°Π±Ρ€ΠΎΠ΄ΠΈΡ‚ΡŒ Π±Π΅Π· Π½Π΅Ρ‘ Π½Π°ΠΏΠΈΡ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ Π² состоянии. Π’ΠΎ ΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΎ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности – Π±Π΅Π· Π½Π΅Ρ‘ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ созданиС ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… ΠΏΠΎΠ»Π΅ΠΉ, Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ с этой силой придСтся ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒΡΡ. Но Ρ‚ΡƒΡ‚ Π² Π΄Π΅Π»ΠΎ пошли ΠΌΠΎΠ·Π³ΠΎΠ²Ρ‹Π΅ ΠΈΠ·Π²ΠΈΠ»ΠΈΠ½Ρ‹ ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚Π΅Π»Π΅ΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π΅ΡˆΠΈΠ»ΠΈ ΡΠΎΠΊΡ€Π°Ρ‚ΠΈΡ‚ΡŒ Ρ‚Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΡ€ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ пространство (Π½Π΅ Π³ΠΎΠ½ΡΡ‚ΡŒ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ Π²Π·Π°Π΄-Π²ΠΏΠ΅Ρ€Π΅Π΄) этой, Π½Π΅ совсСм понятной, субстанции ΠΈ Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Ρ‚ΡŒ Π΅Ρ‘ Π² нСпосрСдствСнной близости ΠΎΡ‚ ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π° потрСблСния.

Для наглядного ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ всСм извСстный элСктричСский Ρ„Π΅Π½, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π΅ΡΡ‚ΡŒ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ, Π²Ρ€Π°Ρ‰Π°ΡŽΡ‰ΠΈΠΉ Π²Π°Π» с лопастями – ΠΎΠ½ называСтся Ρ‚ΡƒΡ€Π±ΠΈΠ½ΠΎΠΉ для ΠΏΠΎΠ΄Π°Ρ‡ΠΈ горячСго Π²ΠΎΠ·Π΄ΡƒΡ…Π°. Π’Π°ΠΊ Π²ΠΎΡ‚, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°Π·Π³Ρ€ΡƒΠ·ΠΈΡ‚ΡŒ линию элСктропСрСдач ΠΎΡ‚ бСсполСзной Π±Π΅Π³ΠΎΡ‚Π½ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π° ΠΎΡ‚ станции ΠΊ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ, Π² корпус ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π²ΡΡ‚Ρ€Π°ΠΈΠ²Π°ΡŽΡ‚ кондСнсатор Π½ΡƒΠΆΠ½ΠΎΠΉ Смкости. А ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΡŒΡ‚Π΅ сСбС Ρ‚Ρƒ ΠΆΠ΅ элСктросварку ΠΈΠ»ΠΈ Ρ‚ΠΎΠΊΠ°Ρ€Π½Ρ‹ΠΉ Ρ†Π΅Ρ… с дСсятками ΠΌΠΎΡ‰Π½Ρ‹Ρ… станков, – ΠΊΠ°ΠΊΠΎΠΉ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π» высвобоТдаСтся Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ для увСличСния ΠšΠŸΠ”. Если Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ тСхничСским языком, Ρ‚ΠΎ установка кондСнсаторов ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… статичСских ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… элСмСнтов называСтся компСнсациСй Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности. ΠŸΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎ активная ΠΈ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, это Π΄Π²Π΅ Π½Π΅Ρ€Π°Π·Ρ€Ρ‹Π²Π½ΠΎ связанных ΠΌΠ΅ΠΆΠ΄Ρƒ собой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹.

Π’Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Ρ‚ΡŒ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠ³ΡƒΡ‚ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹ Π½Π° элСктростанциях любого Ρ‚ΠΈΠΏΠ°. Для этого достаточно ΡΠΌΠ΅Π½ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ возбуТдСния (пСрСвозбуТдСния, нСдовозбуТдСния) ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ окаТСтся ΠΊΠ°ΠΊ поставщиком, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ этой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹. Но, это всСго лишь Π·Π°ΠΊΠΎΠ½Ρ‹ Ρ„ΠΈΠ·ΠΈΠΊΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π² Π΄Π°Π½Π½ΠΎΠΌ случаС Π½Π΅ ΠΎΡ‡Π΅Π½ΡŒ Π²Ρ‹Π³ΠΎΠ΄Π½Ρ‹ для людСй, поэтому Π»ΡƒΡ‡ΡˆΠ΅ всСго ΠΏΠ΅Ρ€Π΅Π½ΠΎΡΠΈΡ‚ΡŒ Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ накоплСния ΠΈ ΠΎΡ‚Π΄Π°Ρ‡ΠΈ, ΠΊΠ°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ Π±Π»ΠΈΠΆΠ΅ ΠΊ источнику – Π² корпус ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° (Π°Π³Ρ€Π΅Π³Π°Ρ‚Π°) ΠΈΠ»ΠΈ Π² производствСнный Ρ†Π΅Ρ….

ΠŸΡ€ΠΎΡΡ‚ΠΎΠ΅ объяснСниС с Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°ΠΌΠΈ

Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (P)

Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°Π·Π²Π°Ρ‚ΡŒ: фактичСская, настоящая, полСзная, Ρ€Π΅Π°Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π’ Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΈΡ‚Π°ΡŽΡ‰Π°Ρ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ постоянного Ρ‚ΠΎΠΊΠ°, опрСдСляСтся ΠΊΠ°ΠΊ простоС ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ°, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ

P = U I

ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ Π² Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ° Π½Π΅Ρ‚ понятия Ρ„Π°Π·ΠΎΠ²ΠΎΠ³ΠΎ ΡƒΠ³Π»Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΠΊΠΎΠΌ ΠΈ напряТСниСм. Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, Π² Ρ†Π΅ΠΏΠΈ постоянного Ρ‚ΠΎΠΊΠ° Π½Π΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΎΠ³ΠΎ коэффициСнта мощности.

Но ΠΏΡ€ΠΈ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹Ρ… сигналах, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Π² цСпях ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, ситуация слоТнСС ΠΈΠ·-Π·Π° наличия разности Ρ„Π°Π· ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ‚ΠΎΠΊΠΎΠΌ ΠΈ напряТСниСм. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ срСднСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ мощности (активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ), которая Π² Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΠΈΡ‚Π°Π΅Ρ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ, опрСдСляСтся ΠΊΠ°ΠΊ:

P = U I CosΞΈ

Π’ Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Ссли ΠΎΠ½Π° чисто активная (рСзистивная), Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° для мощности Ρ‚Π° ΠΆΠ΅ самая, Ρ‡Ρ‚ΠΎ ΠΈ для постоянного Ρ‚ΠΎΠΊΠ°: P = U I.

Π€ΠΎΡ€ΠΌΡƒΠ»Ρ‹ для Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности

P = U I – Π² цСпях постоянного Ρ‚ΠΎΠΊΠ°

P = U I cosΞΈ – Π² ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… цСпях ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

P = √3 UL IL cosΞΈ – Π² Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… цСпях ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

P = 3 UPh IPh cosΞΈ

P = √ (S2 – Q2) ΠΈΠ»ΠΈ

P =√ (ВА2 – Π²Π°Ρ€2) ΠΈΠ»ΠΈ

Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ = √ (Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ2 – РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ2) ΠΈΠ»ΠΈ

ΠΊΠ’Ρ‚ = √ (кВА2 – ΠΊΠ²Π°Ρ€2)

РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (Q)

Π’Π°ΠΊΠΆΠ΅ Π΅Ρ‘ ΠΌΠΎΡ‰Π½ΠΎ Π±Ρ‹Π»ΠΎ Π±Ρ‹ Π½Π°Π·Π²Π°Ρ‚ΡŒ бСсполСзной ΠΈΠ»ΠΈ Π±Π΅Π·Π²Π°Ρ‚Ρ‚Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, которая постоянно ΠΏΠ΅Ρ€Π΅Ρ‚Π΅ΠΊΠ°Π΅Ρ‚ Ρ‚ΡƒΠ΄Π° ΠΈ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΠΌΠ΅ΠΆΠ΄Ρƒ источником ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ, извСстна ΠΊΠ°ΠΊ рСактивная (Q).

Π Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ называСтся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, которая потрСбляСтся ΠΈ Π·Π°Ρ‚Π΅ΠΌ возвращаСтся Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ ΠΈΠ·-Π·Π° Π΅Ρ‘ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… свойств. Π•Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ измСрСния Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности являСтся Π²Π°Ρ‚Ρ‚, 1 Π’Ρ‚ = 1 Π’ Ρ… 1 А. ЭнСргия Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности сначала накапливаСтся, Π° Π·Π°Ρ‚Π΅ΠΌ высвобоТдаСтся Π² Π²ΠΈΠ΄Π΅ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля ΠΈΠ»ΠΈ элСктричСского поля Π² случаС, соотвСтствСнно, индуктивности ΠΈΠ»ΠΈ кондСнсатора.

РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ опрСдСляСтся, ΠΊΠ°ΠΊ

Q = U I sinΞΈ

ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ (+Ue) для ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ (-Ue) для Смкостной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Π•Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ измСрСния Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности являСтся Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ (Π²Π°Ρ€): 1 Π²Π°Ρ€ = 1 Π’ Ρ… 1 А. ΠŸΡ€ΠΎΡ‰Π΅ говоря, Π΅Π΄ΠΈΠ½ΠΈΡ†Π° Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности опрСдСляСт Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ элСктричСского поля, ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Ρ‘Π½Π½ΠΎΠ³ΠΎ 1 Π’ Ρ… 1 А.

Π’ Ρ‡Π΅ΠΌ измСряСтся активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ: ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ P, Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния: Π’Π°Ρ‚Ρ‚ РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ: ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Q, Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния: ВАр (Π’ΠΎΠ»ΡŒΡ‚ АмпСр Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ) Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ: ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ S, Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния: ВА (Π’ΠΎΠ»ΡŒΡ‚ АмпСр)

Π’ Ρ‡Π΅ΠΌ Ρ€Π°Π·Π½ΠΈΡ†Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности?

Как ΡƒΠ·Π½Π°Ρ‚ΡŒ какая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

Π‘Ρ‚ΠΎΠΈΡ‚ ΡƒΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ это Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, которая прямо связываСтся с иными показатСлями. ΠšΒ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, ΠΎΠ½Π° находится в прямой зависимости ΠΎΡ‚Β Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ, силы, скорости, Π²Π΅ΠΊΡ‚ΠΎΡ€Π° силы и скорости, модуля силы и скорости, ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° силы и частоты вращСния. Часто Π²Β Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°Ρ… во врСмя вычислСния элСктромощности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ‚Π°ΠΊΠΆΠ΅ Ρ‡ΠΈΡΠ»ΠΎΒ ΠŸΠΈ с показатСлСм сопротивлСния, ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ, напряТСниСм Π½Π°Β ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ участкС элСктричСской сСти, Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΈΒ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ силой. НСпосрСдствСнно участник вычислСния это Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Π°, угловая ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ ΠΈΒ Π½Π°Ρ‡Π°Π»ΡŒΠ½Π°Ρ сила Ρ‚ΠΎΠΊΠ° с напряТСниСм.


Π€ΠΎΡ€ΠΌΡƒΠ»Π° мощности Π²Β Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°

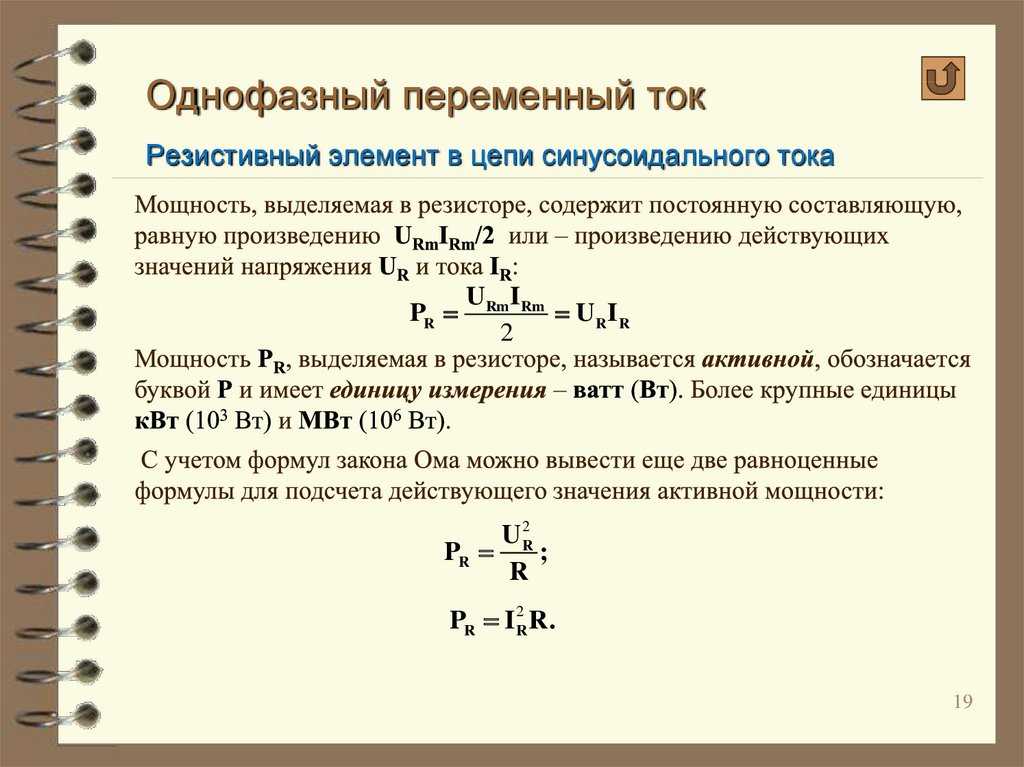

Π’ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ

ΠŸΠΎΠ½ΡΡ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ мощностный ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Π΅ΡΡ‚ΡŒ Π²Β ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ примСнСния трансформатора Ρ‚ΠΎΠΊΠ°. Для этого Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π²Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ Ρ‡Π΅Ρ€Π΅Π· Ρ‚ΠΎΠΊΠΎΠ²Ρ‹ΠΉ трансформатор. Показания слСдуСт ΠΏΠ΅Ρ€Π΅ΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ на трансформаторный коэффициСнт Ρ‚ΠΎΠΊΠ°. Π’Β ΠΌΠΎΠΌΠ΅Π½Ρ‚ измСрСния мощности в высоком напряТСнии трансформатор Ρ‚ΠΎΠΊΠ° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π²Π°Ρ‚Ρ‚ΠΌΠ΅Ρ‚Ρ€ ΠΈΒ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Ρ. ΠŸΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Π° Ρ†Π΅ΠΏΡŒ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ нС нСпосрСдствСнным способом, а благодаря трансформатору напряТСния. Π’Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ с корпусами ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… трансформаторных установок Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°Π·Π΅ΠΌΠ»ΡΡ‚ΡŒ Π²ΠΎΒ ΠΈΠ·Π±Π΅ΠΆΠ°Π½ΠΈΠ΅ случайного изоляционного поврСТдСния и попадания высокого напряТСния Π½Π°Β ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹.

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅! Для опрСдСлСния ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² в сСти Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ ΠΏΠ΅Ρ€Π΅ΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ на трансформаторный коэффициСнт Ρ‚ΠΎΠΊΠ°, Π°Β Ρ†ΠΈΡ„Ρ€Ρ‹, ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹Π΅ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, ΠΏΠ΅Ρ€Π΅ΠΌΠ½ΠΎΠΆΠΈΡ‚ΡŒ на трансформаторный коэффициСнт напряТСния.


Π’Β ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ

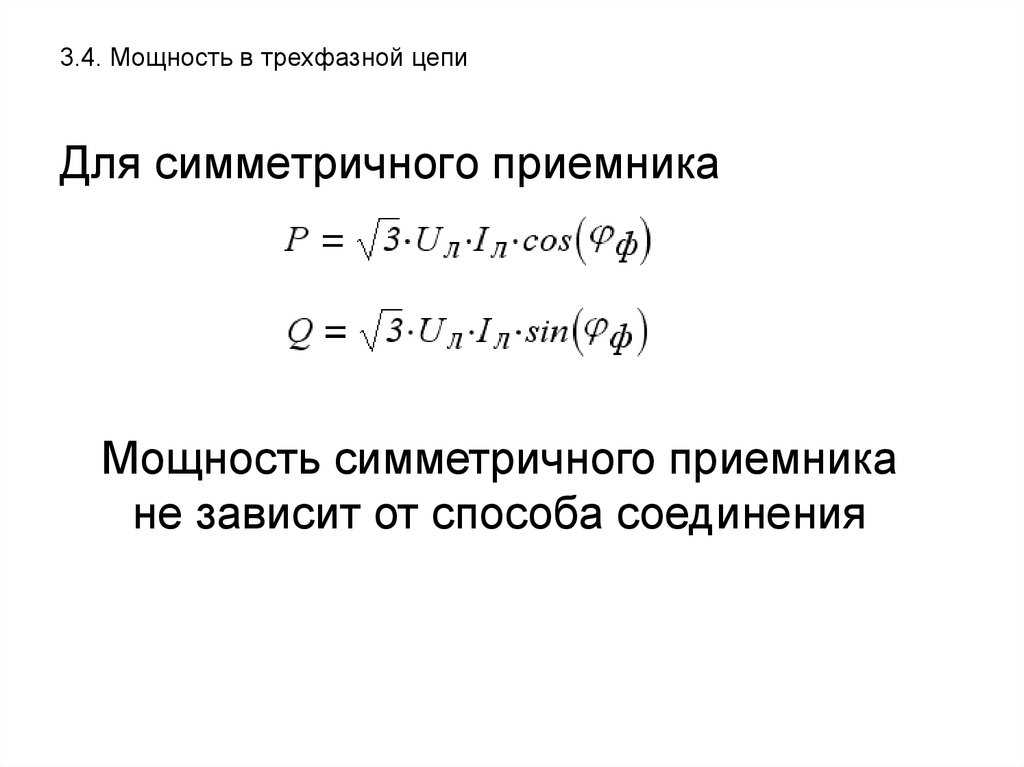

Π§Π΅ΠΌΡƒ Ρ€Π°Π²Π½Π° активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ?

Активной ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ систСмы называСтся сумма Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… мощностСй всСх Ρ„Π°Π· ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ°. Π³Π΄Π΅ β€” Ο† ΡƒΠ³ΠΎΠ» сдвига Ρ„Π°Π· ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ„Π°Π·Π½Ρ‹ΠΌΠΈ напряТСниСм ΠΈ Ρ‚ΠΎΠΊΠΎΠΌ.

Как Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформатора?

Для выяснСния показатСля Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, для Π΅Ρ‘ вычислСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°: S = U I, Π³Π΄Π΅ U – это напряТСниС сСти, Π° I – это сила Ρ‚ΠΎΠΊΠ° сСти. РасчСт Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Π΅Ρ‚ ΡƒΠ³ΠΎΠ» сдвига Ρ„Π°Π· ΠΈΠ»ΠΈ коэффициСнт (cos Ο†), Ρ‚ΠΎΠ³Π΄Π°: S = U * I * cos Ο†.

Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, Π²Π»ΠΈΡΡŽΡ‰ΠΈΠ΅ Π½Π° качСство потрСблСния

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности Ρ€Π°Π²Π΅Π½ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π»Π°ΠΌΠΏ ΠΈ Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»Π΅ΠΉ. Он ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ Π΄ΠΎ 0,7 ΠΈ ΠΌΠ΅Π½Π΅Π΅, ΠΊΠΎΠ³Π΄Π° Π² Ρ†Π΅ΠΏΠΈ Π΄ΠΎΠ±Π°Π²Π»ΡΡŽΡ‚ ΠΏΡ€Π΅ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‰ΠΈΠ΅ ΠΏΠΎ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΡŽ энСргии элСктромоторы, Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ с Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠΌΠΈ.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΉ ΠΈ расчСтов мощности ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΠΎΠΏΡ‚ΠΈΠΌΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ элСктричСской сСти с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ особСнностСй ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ. ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π²Ρ‹ΡˆΠ΅ свСдСния пригодятся Π½Π° стадии опрСдСлСния ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ². КомплСксноС использованиС этих Π·Π½Π°Π½ΠΈΠΉ повысит Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ элСктроснабТСния, ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ ΠΈ Ρ€Π°Π·Π²ΠΈΡ‚ΠΈΠ΅ Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹Ρ… ситуаций.

Π§Π΅ΠΌ отличаСтся активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‚ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ – ВсС ΠΎΠ± элСктричСствС

ΠœΠΎΡ‰Π½ΠΎΡΡ‚Π½Ρ‹Π΅ характСристики установки ΠΈΠ»ΠΈ сСти ΡΠ²Π»ΡΡŽΡ‚ΡΡ основными для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° извСстных элСктричСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (проходящая, потрСбляСма) Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ Ρ‡Π°ΡΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности, которая пСрСдаСтся Π·Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΠΏΠ΅Ρ€ΠΈΠΎΠ΄ частоты ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°.

Активная ΠΈ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρƒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Ρ‚. ΠΊ. характСристики сСти (силы Ρ‚ΠΎΠΊΠ° ΠΈ напряТСния) Ρƒ постоянного всСгда Ρ€Π°Π²Π½Ρ‹.

Π•Π΄ΠΈΠ½ΠΈΡ†Π° ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΉ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности  Π’Π°Ρ‚Ρ‚, Π² Ρ‚ΠΎ врСмя, ΠΊΠ°ΠΊ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ – Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌΠΏΠ΅Ρ€ ΠΈ килоВАР (кВАР).

Π‘Ρ‚ΠΎΠΈΡ‚ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΊΠ°ΠΊ полная, Ρ‚Π°ΠΊ ΠΈ активная характСристики ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒΡΡ Π² ΠΊΠ’Ρ‚ ΠΈ кВА, это зависит ΠΎΡ‚ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ устройства ΠΈ сСти. Π’ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… цСпях Ρ‡Π°Ρ‰Π΅ всСго измСряСтся Π² ΠΊΠΈΠ»ΠΎΠ’Π°Ρ‚Ρ‚Π°Ρ….

Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ энСргий

Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ Π² качСствС измСрСния ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ энСргии ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ элСктричСскими ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ. Рассмотрим, сколько мощности ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ· Π½ΠΈΡ…:

ΠŸΡ€ΠΈΠ±ΠΎΡ€ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Π’Ρ‚/час
ЗарядноС устройство2
Π›ΡŽΠΌΠΈΠ½Π΅ΡΡ†Π΅Π½Ρ‚Π½Π°Ρ Π»Π°ΠΌΠΏΠ° Π”Π Π›ΠžΡ‚ 50
АкустичСская систСма30
ЭлСктричСский Ρ‡Π°ΠΉΠ½ΠΈΠΊ1500
Π‘Ρ‚ΠΈΡ€Π°Π»ΡŒΠ½ΠΎΠΉ ΠΌΠ°ΡˆΠΈΠ½Ρ‹2500
ΠŸΠΎΠ»ΡƒΠ°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΡ‡Π΅ΡΠΊΠΈΠΉ ΠΈΠ½Π²Π΅Ρ€Ρ‚ΠΎΡ€3500
Мойка высокого давлСния3500

Π˜ΡΡ…ΠΎΠ΄Ρ ΠΈΠ· всСго, сказанного Π²Ρ‹ΡˆΠ΅, активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – это ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ характСристика ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ элСктричСской Ρ†Π΅ΠΏΠΈ, которая являСтся ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· основных ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² для Π²Ρ‹Π±ΠΎΡ€Π° элСктричСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ контроля расхода элСктричСства.

ГСнСрация Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ:

Π­Ρ‚ΠΎ  номинальная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, которая Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π² элСктричСских устройствах ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΊΠΎΠ»Π΅Π±Π°Π½ΠΈΠΉ ЭМП ΠΈ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π˜Π½Ρ‹ΠΌΠΈ словами, пСрСдаваСмая энСргия ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ΠΈΡ‚ Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ (это кондСнсатор, Π΄ΠΈΠΎΠ΄Π½Ρ‹ΠΉ мост ΠΈ Ρ‚. Π΄.) ΠΈ проявляСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚ΠΎΠΌ случаС, Ссли систСма Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя эту ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ.

Для выяснСния показатСля Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, для Π΅Ρ‘ вычислСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°:

S = U I, Π³Π΄Π΅ U – это напряТСниС сСти, Π° I – это сила Ρ‚ΠΎΠΊΠ° сСти.

Π­Ρ‚ΠΎΡ‚ ΠΆΠ΅ расчСт выполняСтся ΠΏΡ€ΠΈ вычислСнии уровня ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ энСргии ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΏΡ€ΠΈ симмСтричном ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ. Π‘Ρ…Π΅ΠΌΠ° ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄:

Π‘Ρ…Π΅ΠΌΠ° симмСтричной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ

РасчСт Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Π΅Ρ‚ ΡƒΠ³ΠΎΠ» сдвига Ρ„Π°Π· ΠΈΠ»ΠΈ коэффициСнт (cos Ο†), Ρ‚ΠΎΠ³Π΄Π°:

S = U * I * cos Ο†.

ΠžΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½Ρ‹ΠΌ Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠΌ являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ эта элСктричСская Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ, Ρ‚Π°ΠΊ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ. Π­Ρ‚ΠΎ зависит ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊΠΈΠ΅ характСристики ΠΈΠΌΠ΅Π΅Ρ‚ cos Ο†.

Если Ρƒ ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΡƒΠ³ΠΎΠ» сдвига Ρ„Π°Π· находится Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 0 Π΄ΠΎ 90 градусов, Ρ‚ΠΎ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ, Ссли ΠΎΡ‚ 0 Π΄ΠΎ -90 – Ρ‚ΠΎ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½Π°Ρ.

ΠŸΡ€Π°Π²ΠΈΠ»ΠΎ Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для синхронного (ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ) Ρ‚ΠΎΠΊΠ° (примСняСмого для Ρ€Π°Π±ΠΎΡ‚Ρ‹ асинхронного двигатСля, станочного оборудования).

Π’Π°ΠΊΠΆΠ΅ ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½Ρ‹Ρ… особСнностСй этой характСристики являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ Π² Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ (ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, трансформатора ΠΈΠ»ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°), Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ вырабатываСтся.

РасчСт Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти

Максимальная ΠΈ активная обозначаСтся P, рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – Q.

Из-Π·Π° Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ рСактивная обуславливаСтся Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ΠΌ ΠΈ энСргиСй ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, Π΅Ρ‘ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° (с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ ΡƒΠ³Π»Π° сдвига Ρ„Π°Π·) ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄:

QL = ULI = I2xL

Для Π½Π΅ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΎΡ‡Π΅Π½ΡŒ слоТно ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ стандартныС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ сСти. Для опрСдСлСния Π½ΡƒΠΆΠ½Ρ‹Ρ… характСристик с Ρ†Π΅Π»ΡŒΡŽ вычислСния Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ устройства. Π­Ρ‚ΠΎ Π²ΠΎΠ»ΡŒΡ‚ΠΌΠ΅Ρ‚Ρ€, Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€ ΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΠ΅. Π˜ΡΡ…ΠΎΠ΄Ρ ΠΎΡ‚ уровня Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, подбираСтся нуТная Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°.

Из-Π·Π° Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ рСактивная ΠΈ активная характСристики связаны с ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ, ΠΈΡ… ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ (баланс) ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄:

S = √P2 + Q2, ΠΈ всС это равняСтся U*I .

Но Ссли Ρ‚ΠΎΠΊ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ нСпосрСдствСнно ΠΏΠΎ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΌΡƒ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ. Π’ΠΎ ΠΏΠΎΡ‚Π΅Ρ€ΡŒ Π² сСти Π½Π΅ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚. Π­Ρ‚ΠΎ обуславливаСт индуктивная индуктивная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ – Π‘ ΠΈ сопротивлСниС – L. Π­Ρ‚ΠΈ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΠΈ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°ΠΌ:

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ индуктивности: xL = Ο‰L = 2Ο€fL,

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ Смкости: Ρ…c = 1/(Ο‰C) = 1/(2Ο€fC).

Для опрСдСлСния ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ коэффициСнт. Π­Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½Ρ‹ΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, какая Ρ‡Π°ΡΡ‚ΡŒ энСргии ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π½Π΅ ΠΏΠΎ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ ΠΈΠ»ΠΈ «тСряСтся» ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ устройства.

ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ Π² сСти Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π΄ΠΎΠ»ΠΆΠ΅Π½ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒΡΡ коэффициСнт мощности.

Π­Ρ‚Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ Π΅Π΄ΠΈΠ½ΠΈΡ† измСрСния, ΠΎΠ½Π° Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ потрСбитСля Ρ‚ΠΎΠΊΠ°, Ссли элСктричСская систСма содСрТит Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Π΅ элСмСнты.

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ этого показатСля становится понятным, Π² ΠΊΠ°ΠΊΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΠΈ ΠΊΠ°ΠΊ сдвигаСтся энСргия ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ напряТСния сСти. Для этого понадобится Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ° Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² напряТСний:

Π”ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ° Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠ² напряТСний

К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, ΠΏΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ кондСнсатора Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° коэффициСнта ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄:

cos Ο† = r/z = P/S

Для получСния максимально Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠ² рСкомСндуСтся Π½Π΅ ΠΎΠΊΡ€ΡƒΠ³Π»ΡΡ‚ΡŒ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅.

Учитывая, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ рСзонансС Ρ‚ΠΎΠΊΠΎΠ² рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ равняСтся 0:

Q = QL – QC = ULI – UCI

Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚ΡŒ качСство Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ устройства ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ воздСйствиС ΠΏΠΎΡ‚Π΅Ρ€ΡŒ Π½Π° ΡΠ΅Ρ‚ΡŒ. Π’ частности, это Π˜Π‘ΠŸ. Π’ Π΄Π°Π½Π½ΠΎΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅ Π½Π΅ Π½ΡƒΠΆΠ΄Π°ΡŽΡ‚ΡΡ элСктричСскиС ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ со встроСнным аккумулятором (ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Π½ΠΎΡƒΡ‚Π±ΡƒΠΊΠΈ ΠΈΠ»ΠΈ ΠΏΠΎΡ€Ρ‚Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ устройства), Π½ΠΎ для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Ρ… источник бСспСрСбойного питания являСтся Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΌ.

ΠŸΡ€ΠΈ установкС Ρ‚Π°ΠΊΠΎΠ³ΠΎ источника ΠΌΠΎΠΆΠ½ΠΎ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½Π΅Π³Π°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ послСдствия ΠΏΠΎΡ‚Π΅Ρ€ΡŒ, Π½ΠΎ ΠΈ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Ρ‚Ρ€Π°Ρ‚Ρ‹ Π½Π° ΠΎΠΏΠ»Π°Ρ‚Ρƒ элСктричСства. БпСциалисты Π΄ΠΎΠΊΠ°Π·Π°Π»ΠΈ, Ρ‡Ρ‚ΠΎ Π² срСднСм, Π˜Π‘ΠŸ ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ ΠΎΡ‚ 20 % Π΄ΠΎ 50 %. ΠŸΠΎΡ‡Π΅ΠΌΡƒ это происходит:

  1. Π—Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° силовых трансформаторов;
  2. ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π° мСньшС Π½Π°Π³Ρ€Π΅Π²Π°ΡŽΡ‚ΡΡ, это Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ влияСт Π½Π° ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Ρƒ, Π½ΠΎ ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ;
  3. Π£ ΡΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΈ радиоустройств ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ΡΡ ΠΏΠΎΠΌΠ΅Ρ…ΠΈ;
  4. На порядок ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ΡΡ Π³Π°Ρ€ΠΌΠΎΠ½ΠΈΠΊΠΈ Π² элСктричСской сСти.

Активная элСктроэнСргия

Активная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΡΠΎΠ²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ ΠΈ прСобразовываСтся Π² Ρ‚Π΅ Π²ΠΈΠ΄Ρ‹ энСргии, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½Ρ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ. Π£ части Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΈ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… элСктроприборов Π² расчСтах активная ΠΈ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΡΠΎΠ²ΠΏΠ°Π΄Π°ΡŽΡ‚. Π‘Ρ€Π΅Π΄ΠΈ Ρ‚Π°ΠΊΠΈΡ… устройств – элСктроплиты, Π»Π°ΠΌΠΏΡ‹ накаливания, элСктропСчи, ΠΎΠ±ΠΎΠ³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΠΈ, ΡƒΡ‚ΡŽΠ³ΠΈ ΠΈ Π³Π»Π°Π΄ΠΈΠ»ΡŒΠ½Ρ‹Π΅ прСссы ΠΈ ΠΏΡ€ΠΎΡ‡Π΅Π΅.

Если Π² паспортС ΡƒΠΊΠ°Π·Π°Π½Π° активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 1 ΠΊΠ’Ρ‚, Ρ‚ΠΎ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ 1 кВА.

ΠŸΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π°Ρ

РазноСЭнСргия кондСнсатора

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ

РазноСАвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ

Расчёт мощности Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°

Для Π½Π°Ρ‡Π°Π»Π° вспомним ΡˆΠΊΠΎΠ»Ρƒ.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?
ЭлСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ обозначаСтся ΠΏΡ€ΠΈ написании Ρ„ΠΎΡ€ΠΌΡƒΠ» латинской Π±ΡƒΠΊΠ²ΠΎΠΉ Π  ΠΈ измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ… Π’Ρ‚ ΠΈΠ»ΠΈ Π½Π° Π»Π°Ρ‚ΠΈΠ½ΠΈΡ†Π΅ W, ΠΊΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚Π°Ρ… (ΠΊΠ’Ρ‚ ΠΈΠ»ΠΈ kW), ΠΌΠ΅Π³Π°Π²Π°Ρ‚Ρ‚Π°Ρ… (ΠœΠ’Ρ‚ ΠΈΠ»ΠΈ MW) ΠΈ Ρ‚Π°ΠΊ Π΄Π°Π»Π΅Π΅.
ЭлСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΡŽ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°:

P (Π’Ρ‚) = U (Π’) * I (А)

Π Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ элСктричСской мощности, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅, соотвСтствСнно, ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ:

Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ:
ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅: P
Π•Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния: Π’Ρ‚ (W)

Π­Ρ‚ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, отдаваСмая ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΊ источнику Ρ‚ΠΎΠΊΠ° (Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρƒ) Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ (омичСскоС) сопротивлСниС. Если Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°, ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС ΠΈ Π½Π΅ содСрТит Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… сопротивлСний, Ρ‚ΠΎ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π½Π° ΠΏΠΎΠ»Π½ΠΎΠΉ мощности.

Расчёт производится ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: P = U * I * cos Ο†

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹: Π»Π°ΠΌΠΏΡ‹ накаливания, Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΠΈ Ρ‚. ΠΏ.

РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ:
ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅: Q
Π•Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния: Π²Π°Ρ€ ΠΈΠ»ΠΈ VAr (Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ)

Π­Ρ‚ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, отдаваСмая ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΊ источнику Ρ‚ΠΎΠΊΠ° ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π° сСти ΠΈΠ»ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Π΅ (ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ) ΠΈΠ»ΠΈ ёмкостныС (кондСнсатор) элСмСнты.

Расчёт производится ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: Q = U * I * sin Ο†

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹:
ΠŸΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ, ΠΏΡ€ΠΈΠ΄Π°ΡŽΡ‰ΠΈΠ΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€: элСктродвигатСли, сварочныС трансформаторы ΠΈ Ρ‚.ΠΏ.
ΠŸΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ, ΠΏΡ€ΠΈΠ΄Π°ΡŽΡ‰ΠΈΠ΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ёмкостной Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€: кондСнсаторы Π² компСнсаторных устройствах, кондСнсаторы, ΡΠΎΠ·Π΄Π°ΡŽΡ‰ΠΈΠ΅ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ возбуТдСния Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ² ΠΈ Ρ‚.ΠΏ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ:
ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅: S
Π•Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния: Π’Β·A ΠΈΠ»ΠΈ VA (Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€)

Полная элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΡŽ сдвинутых ΠΏΠΎ Ρ„Π°Π·Π΅ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ°. Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ нСпосрСдствСнно связана с Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощностями. Π•Ρ‘ расчёт производится ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅, Π²Ρ‹Ρ€Π°ΠΆΠ°ΡŽΡ‰Π΅ΠΉ Π·Π°ΠΊΠΎΠ½ ΠŸΠΈΡ„Π°Π³ΠΎΡ€Π°. Полная элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прСдставляСт собой ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ элСктричСского Ρ‚ΠΎΠΊΠ°, которая ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹Ρ€Π°Π±ΠΎΡ‚Π°Π½Π° Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠΌ ΠΈΠ»ΠΈ использована.

Расчёт производится ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: S = U * IΒ  ΠΈΠ»ΠΈ S = P + Q

Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Π½Ρ‹ΠΉ Π½Π° рисункС Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ взаимосвязь ΠΌΠ΅ΠΆΠ΄Ρƒ элСктричСскими мощностями ΠΈΠ»ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ ΠΈΠΌ напряТСниями.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΎ расчётС мощности Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°.

Для Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ опрСдСлСния области примСнСния ΠΈ пригодности любого элСктроагрСгата для выполнСния поставлСнных Π·Π°Π΄Π°Ρ‡ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€Π΅ΠΆΠ΄Π΅ всСго ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΡΡƒΠΌΠΌΠ°Ρ€Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Ρ‚ΠΎΠΊΠ°. Волько Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ элСктроагрСгат ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ использован для Π΄Π°Π½Π½Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ. ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠΉ мощности элСктроагрСгата ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΠ²Π΅Π΄Ρ‘Π½Π½Ρ‹Π΅ Π½ΠΈΠΆΠ΅ эмпиричСскиС Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹.

1. ΠŸΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ, ΡΠ²Π»ΡΡŽΡ‰ΠΈΠ΅ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, элСктронагрСватСли, Π»Π°ΠΌΠΏΡ‹ накаливания ΠΈ ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ ΠΈΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ с чисто омичСским сопротивлСниСм).
Π‘ΡƒΠΌΠΌΠ°Ρ€Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΡƒΡ‚Ρ‘ΠΌ простого слоТСния мощностСй ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΊ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρƒ. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС полная элСктричСская ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, измСряСмая Π² ВА ΠΈΠ»ΠΈ VA (Π’ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€) Ρ€Π°Π²Π½Π° Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности, измСряСмой Π² Π’Ρ‚ ΠΈΠ»ΠΈ W (Π’Π°Ρ‚Ρ‚). НСобходимая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ элСктроагрСгата опрСдСляСтся ΠΏΡƒΡ‚Ρ‘ΠΌ увСличСния суммарной мощности ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π½Π° 10% (Ρ‚.Π΅. с ΡƒΡ‡Ρ‘Ρ‚ΠΎΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½Ρ‹Ρ… тСхничСских Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ²).

ΠŸΡ€ΠΈΠΌΠ΅Ρ€: Буммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ * 110% = ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, трСбуСмая ΠΎΡ‚ элСктроагрСгата.

Если суммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСх ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ 2000 Π’Ρ‚ (Π² Π΄Π°Π½Π½ΠΎΠΌ случаС 2000 Π’Ρ‚ = 2000 ВА ), Ρ‚ΠΎ трСбуСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ элСктроагрСгата Π±ΡƒΠ΄Π΅Ρ‚: 2000 ВА * 110% = 2200ВА

2. ΠŸΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ мощности (компрСссоры, насосы ΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΠ΅ элСктродвигатСли). Π­Ρ‚ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ ΠΎΡ‡Π΅Π½ΡŒ большой Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈ пускС ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π½Π° Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ€Π΅ΠΆΠΈΠΌ. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС, сначала Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ мощности ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ. Π”Π°Π»Π΅Π΅ слСдуСт Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ элСктроагрСгата.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠ³ΠΎ элСктроагрСгата Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, Ρ‡Π΅ΠΌ Π² 3,5 Ρ€Π°Π·Π° большС суммарной мощности ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ. Π’ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… случаях ΠΎΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π² 4β€”5 Ρ€Π°Π·.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€: Буммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ * 3,5 = ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, трСбуСмая ΠΎΡ‚ элСктроагрСгата.

Если суммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСх ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ 2000 ВА, Ρ‚ΠΎ трСбуСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ элСктроагрСгата Π±ΡƒΠ΄Π΅Ρ‚: 2000 ВА * 3,5 = 7000 ВА

РСальная, рСактивная ΠΈ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” ΠΈΠ½Ρ‚Π΅Π»Π»Π΅ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹Π΅ сСти

ЦСпь пост. . Π•Π΄ΠΈΠ½ΠΈΡ†Π°ΠΌΠΈ мощности постоянного Ρ‚ΠΎΠΊΠ° ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π²Π°Ρ‚Ρ‚Ρ‹ [Π½Π°Π·Π²Π°Π½Ρ‹ Π² Ρ‡Π΅ΡΡ‚ΡŒ ДТСймса Π’Π°Ρ‚Ρ‚Π° (1736-1819)]. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ постоянного Ρ‚ΠΎΠΊΠ° ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ рСзистором.

ЦСпь ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°
Π’ Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ становится Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ слоТнСС. Π’ БША ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° вырабатываСтся ΠΏΠΎ стандарту 60 Π“Ρ†, 120 Π²ΠΎΠ»ΡŒΡ‚. Π“Ρ† ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ количСство Ρ†ΠΈΠΊΠ»ΠΎΠ² Π² сСкунду. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, 60 Ρ€Π°Π· Π² сСкунду гСнСрируСтся ΡΠΈΠ½ΡƒΡΠΎΠΈΠ΄Π°Π»ΡŒΠ½Π°Ρ Π²ΠΎΠ»Π½Π° с ΠΏΠΈΠΊΠΎΠ²ΠΎΠΉ Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄ΠΎΠΉ ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ 170 Π²ΠΎΠ»ΡŒΡ‚. Π­Ρ‚Π° цикличСская синусоида ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ Ρ‚Ρ€ΠΈ Ρ‚ΠΈΠΏΠ° мощности: 1) активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, 2) рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ 3) полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

  1.  РСальная, активная ΠΈΠ»ΠΈ срСдняя ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” это ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, потрСбляСмая рСзистором. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ΡΡ Π±ΡƒΠΊΠ²ΠΎΠΉ «П». Как ΠΈ Π² цСпях постоянного Ρ‚ΠΎΠΊΠ°, Ρ€Π΅Π°Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ измСряСтся Π² Π²Π°Ρ‚Ρ‚Π°Ρ…. Для расчСта Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄Π²Π΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ мощности:
    P = I 2 R ΠΈΠ»ΠΈ P = V 2 /R.
    ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹Β

    #1Β  Β  РассчитайтС ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ рСзистором 1 кОм, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ Ρ‚ΠΎΠΊ 5 мА.
    P = I 2 R = (5 мА) 2 *1 кОм = 25 ΠΌΠ’Ρ‚
    #2 РассчитайтС ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ рСзистором 1 кОм ΠΏΡ€ΠΈ ΠΏΠ°Π΄Π΅Π½ΠΈΠΈ напряТСния Π½Π° Π½Π΅ΠΌ 15 Π’.

    P = V 2 /R = (15 Π’) 2 /1 кОм = 225 ΠΌΠ’Ρ‚
    ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π°ΠΌΠΈ элСктричСских устройств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΡΠ²Π»ΡΡŽΡ‚ΡΡ элСктричСскиС ΠΏΠ»ΠΈΡ‚Ρ‹, Ρ„Π΅Π½Ρ‹, элСктричСскиС Π²ΠΎΠ΄ΠΎΠ½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΠΈ ΠΈ тостСры.
  2. РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” это ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, потрСбляСмая ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ индуктивности ΠΈ кондСнсаторами. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ΡΡ Π±ΡƒΠΊΠ²ΠΎΠΉ Β«QΒ». РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ измСряСтся Π² Π²Π°Ρ€Π°Ρ… (Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…). Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Π² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°Ρ… индуктивности ΠΈ кондСнсаторах сохраняСтся ΠΈ высвобоТдаСтся Π² 60 Ρ€Π°Π· большС энСргии, Ρ‡Π΅ΠΌ Π² сСкунду. Π˜Π½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС чистых ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ индуктивности +jX Π» . Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΎΡ€ Π½Π° +90 градусов Π½Π΅ совпадаСт ΠΏΠΎ Ρ„Π°Π·Π΅ с рСзистором (ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ находится Π½Π° 0 градусов). ЕмкостноС сопротивлСниС чистого кондСнсатора -jX C . Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ кондСнсатор Π½Π° -90 градусов Π½Π΅ совпадаСт ΠΏΠΎ Ρ„Π°Π·Π΅ с рСзистором (ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ находится Π½Π° 0 градусов). ЧистоС Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС Π² Ρ†Π΅ΠΏΠΈ Ρ€Π°Π²Π½ΠΎ X = +jX
    L
    -jX C . Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС всСгда Π±ΡƒΠ΄Π΅Ρ‚ Π»ΠΈΠ±ΠΎ чистым Смкостным, Π»ΠΈΠ±ΠΎ чистым ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ. Для расчСта Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄Π²Π΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ мощности:
    Q = I 2 X ΠΈΠ»ΠΈ Q = V 2 /X. Если чистоС Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅, Q ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅, Π° Ссли чистоС Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС СмкостноС, Q ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅.

    ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹Β

    #1Β  Β  РассчитайтС ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ сопротивлСниСм 2 кОм ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΠΈ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° 4 мА.
    Q = I 2 R = (4 мА) 2 *2 кОм = 32 мВАР
    #2 РассчитайтС ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ индуктивности 1 кОм ΠΏΡ€ΠΈ ΠΏΠ°Π΄Π΅Π½ΠΈΠΈ напряТСния Π½Π° Π½Π΅ΠΉ 15 Π’.
    P = V 2 /XL = (15v) 2 /1 кОм = 225 мВАР
    ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π°ΠΌΠΈ элСктричСских устройств, Π³Π΅Π½Π΅Ρ€ΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΌΠΈΠΊΡ€ΠΎΠ²ΠΎΠ»Π½ΠΎΠ²Ρ‹Π΅ ΠΏΠ΅Ρ‡ΠΈ, ΡΡ‚ΠΈΡ€Π°Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ°ΡˆΠΈΠ½Ρ‹, вСнтиляторы ΠΈ ΠΊΠΎΠ½Π΄ΠΈΡ†ΠΈΠΎΠ½Π΅Ρ€Ρ‹.
  3. Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прСдставляСт собой Π³ΠΈΠΏΠΎΡ‚Π΅Π½ΡƒΠ·Ρƒ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности (см. рисунок Π½ΠΈΠΆΠ΅). ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ΡΡ Π±ΡƒΠΊΠ²ΠΎΠΉ Β«Π‘Β». Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ измСряСтся Π² ВА (Π’ΠΎΠ»ΡŒΡ‚-АмпСр). Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ»Π΅Π·Π½Π°, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½Π° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΎΠ±Ρ‰ΠΈΠΉ Ρ‚ΠΎΠΊ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠ΅ΠΉ рСзистивных, ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΈ Смкостных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ². Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ = V*I. S = sqrt(R 2 + Q 2 ).
    ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π°Π²Ρ‚ΠΎΡ€Π°
  4. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности
    ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности опрСдСляСтся ΠΊΠ°ΠΊ Fp = cos Θ. Π“Π΄Π΅ Θ β€” ΡƒΠ³ΠΎΠ» Π² Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ мощности, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠΌ Π²Ρ‹ΡˆΠ΅ (ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ каТущСйся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ). Если Fp = 1 (Π΅Π΄ΠΈΠ½ΠΈΡ†Π°), Ρ‚ΠΎ Ρ€Π΅Π°Π»ΡŒΠ½Π°Ρ ΠΈ каТущаяся мощности ΡΠΎΠ²ΠΏΠ°Π΄Π°ΡŽΡ‚; ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π½Π° Π½ΡƒΠ»ΡŽ. Π’ ΠΈΠ΄Π΅Π°Π»Π΅ ΠΊΠΎΠΌΠΌΡƒΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ прСдприятия Ρ…ΠΎΡ‚Π΅Π»ΠΈ Π±Ρ‹, Ρ‡Ρ‚ΠΎΠ±Ρ‹ всС ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ элСктроэнСргии просто использовали Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ коэффициСнт мощности оставался Ρ€Π°Π²Π½Ρ‹ΠΌ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅. Π”ΠΎΠΌΠ° Π² срСднСм ΠΈΠΌΠ΅ΡŽΡ‚ коэффициСнт мощности 0,9.5, рСстораны 0,88 ΠΈ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠ΅ производство 0,77 (ΠšΡƒΡ‚ΠΈΡ‚Π°Ρ 15).

    ΠŸΠ Π˜ΠœΠ•Π Π«

    Π’ΠΎΡ‚ нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ². Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ Π½ΠΈΠΆΠ΅ прСдполагаСтся источник ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° 120 Π’ ΠΈ R L = 5 Ом для всСх ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ индуктивности.
    Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠžΠ±Ρ‰Π΅Π΅ сопротивлСниС = RL + R ИмпСданс ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½Ρ‹ΠΉ Π’Π΅ΠΊΡƒΡ‰ΠΈΠΉ РСальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
    ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности
    1 ΠΌΠΊΠ€ + 47 ΠΌΠ“Π½

    f = 100 Π“Ρ†

    5 Ом 5 + j29 -j 1592 Ом = 5 -j1562 Ом 76,8 мА 29,5 ΠΌΠ’Ρ‚ -9,2 ВАР 9,2 ВА ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ 0
    1 ΠΌΠΊΠ€ + 47 ΠΌΠ“Π½

    f = 1 ΠΊΠ“Ρ†

    5 Ом 5 + j295 -j 159 Ом = 5 +j139 Ом 863 мА 3,74 Π’Ρ‚ +104 ВАР 104 ВА ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ 0
    1 ΠΌΠΊΠ€ + 47 ΠΌΠ“Π½

    f = 10 ΠΊΠ“Ρ†

    5 Ом 5 + j2953 -j 16 Ом = 5 +j2938 Ом 40,8 мА 8,3 ΠΌΠ’Ρ‚ +4,9 ВАР 4,9 ВА ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ 0
    300 Ом + 47 ΠΌΠ“Π½ + 1 ΠΌΠΊΠ€

    f = 100 Π“Ρ†

    305 Ом 305 + j29 -j 1592 Ом = 305 -j1562 Ом 75,4 мА 1,73 Π’Ρ‚ -8,88 ВАР 9,04 ВА 0,191
    300 Ом + 47 ΠΌΠ“Π½ + 1 ΠΌΠΊΠ€

    f = 1 ΠΊΠ“Ρ†

    305 Ом 305 + j295 -j 159 Ом = 305 + j139 Ом 358 мА 39,1 Π’Ρ‚ +17,8 ВАР 43 ВА 0,909
    300 Ом + 47 ΠΌΠ“Π½ + 1 ΠΌΠΊΠ€

    f = 10 ΠΊΠ“Ρ†

    305 Ом 305 + j2953 -j 16 Ом = 305 +j2938 Ом 40,63 мА 503 ΠΌΠ’Ρ‚ +4,84 ВАР 4,87 ВА 0,1
    3,3 кОм + 22 Π½Π€ + 470 ΠΌΠ“Π½Β Β Β  f = 100 Π“Ρ† 3305 Ом 3305 + j29 -j 1592 Ом = 3305 -j1562 Ом 32,83 мА 3,56 Π’Ρ‚ -1,68 ВАР 3,94 ВА 0,904
    3,3 кОм + 22 Π½Π€ + 470 ΠΌΠ“Π½Β Β Β  f = 1 ΠΊΠ“Ρ† 3305 Ом 3305 + j295 -j 159 Ом = 3305 +j139 Ом 36,3 мА 4,34 Π’Ρ‚ +183 мВАр 4,34 ВА ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ 1
    3,3 кОм + 22 Π½Π€ + 470 ΠΌΠ“Π½Β Β Β  f = 10 ΠΊΠ“Ρ† 3305 Ом 3305 + j2953 -j 16 Ом = 3305 +j2938 Ом 27,13 мА 2,43 Π’Ρ‚ +2,16 ВАР 3,256 ВА 0,746

    Π’Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚Π΅ ΠΏΡ€ΠΈΠ»Π°Π³Π°Π΅ΠΌΡ‹ΠΉ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ лист https://kirkwood. pressbooks.pub/app/uploads/sites/13/2022/01/Real-Reactive-and-Apparent-Power-2.docx

    Β

    ΠŸΡ€ΠΎΡ†ΠΈΡ‚ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹
    ΠšΡƒΡ‚ΠΈΡ‚Π°Ρ, Π”ΠΆΠΎΡ€Π΄ΠΆ ΠΈ Бтэн МакклСллан. Smart Grid ΠΊΠ°ΠΊ ΠΏΠ»Π°Ρ‚Ρ„ΠΎΡ€ΠΌΠ° для Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ . Π”ΠΎΠΌ АртСх, 2017.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ? ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ ΠΈ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – это общая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, вырабатываСмая элСктростанциСй ΠΈΠ»ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠΌ. Π­Ρ‚ΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ срСднСквадратичного напряТСния ΠΈ срСднСквадратичного (RMS) Ρ‚ΠΎΠΊΠ°.

Π Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ рассСиваСмой мощности Π² энСргосистСмах ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°, Ρ‚. Π΅. активная, рСактивная , полная ΠΈ комплСксная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Π˜Π·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠ΅ мощности ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° (AC) получаСтся ΠΏΡƒΡ‚Π΅ΠΌ умноТСния срСднСквадратичного напряТСния ΠΈ срСднСквадратичного (RMS) Ρ‚ΠΎΠΊΠ°.

ΠœΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ (S), ΠΈ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Π½ΠΈΠΆΠ΅:

S = E Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ *Β  I Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

Π“Π΄Π΅

Π‘Ρ‚ – каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…

Π‘Ρ‚.

E rms β€” срСднСквадратичноС (rms) напряТСниС Π² Π²ΠΎΠ»ΡŒΡ‚Π°Ρ….

I Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ β€” Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ….

Π€ΠΎΡ€ΠΌΡƒΠ»Π° ΠΈ Π΅Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния

Основная Ρ„ΠΎΡ€ΠΌΡƒΠ»Π° для расчСта ΠΏΠΎΠ»Π½ΠΎΠΉ мощности для любой Ρ†Π΅ΠΏΠΈ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Π½ΠΈΠΆΠ΅.

  • S = VI для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ
  • S = √3VI для Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ

Π•Π΄ΠΈΠ½ΠΈΡ†Π° измСрСния β€” Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€ (ВА). ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ Π΅Π³ΠΎ Π² Ρ‚Π΅Ρ€ΠΌΠΈΠ½Π°Ρ… Β«ΠšΠ’ΠΒ».

Если ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (полная) Π² элСктричСской Ρ†Π΅ΠΏΠΈ подаСтся ΠΎΡ‚ поставщика элСктроэнСргии Π² ΡΠ΅Ρ‚ΡŒ. Он Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΠΊΠ°ΠΊ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ, Ρ‚Π°ΠΊ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ….

Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° коэффициСнта мощности, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ взаимосвязь ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ»Π½ΠΎΠΉ, Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ коэффициСнтом мощности, ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ Π½Π°ΠΉΡ‚ΠΈ Π΄Ρ€ΡƒΠ³ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ.

Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ коэффициСнта мощности

Из ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ Π²Ρ‹ΡˆΠ΅ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° Π½Π°Ρ…ΠΎΠ΄ΠΈΠΌ S = √ (Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 2 + РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 2 )

ΠΈΠ»ΠΈ

S = √ (Q 2 + P 2 )

, Π³Π΄Π΅

9033 Q — это ΠΊΠΎΠ½ΡΡƒΠ»ΡŒΡ‚Π°Ρ†ΠΈΠΈ Π² Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности.

P β€” ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности Π² Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ (Π’Ρ‚)

РасчСт ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠŸΡ€ΠΈΠΌΠ΅Ρ€

ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρƒ нас Π΅ΡΡ‚ΡŒ трСхфазная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° 10 ΠΊΠ’Ρ‚ , Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰Π°Ρ ΠΎΡ‚ источника питания 400 Π’ΠΎΠ»ΡŒΡ‚ . Π­Ρ‚Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ коэффициСнт мощности 0,85 .

Нам Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ этой Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

РСшСниС

Π’ этом ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ составляСт 10 ΠΊΠ’Ρ‚. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Ρ€Π°Π²Π΅Π½ 0,85. Π‘Π½Π°Ρ‡Π°Π»Π° ΠΌΡ‹ вычисляСм Ρ‚ΠΎΠΊ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

P = √3 Π’ * I * PF β‡’Β  I = P / (√3 *V * PF ) = 10 000/(1,73 * 400 * 0,85)

I = 17 А

Вогда S = √3 V * I S =

2

20

2 1,73*400*17 = 11,7 кВА

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности

Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ JavaScript

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρ‹ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅, Ρ‡Ρ‚ΠΎ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ большС, Ρ‡Π΅ΠΌ каТущаяся. Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ эта Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° потрСбляСт Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Π­Ρ‚ΠΎ понятно, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ коэффициСнт мощности Ρ€Π°Π²Π΅Π½ 0,85 (Ρ‡Π΅ΠΌ Π½ΠΈΠΆΠ΅ коэффициСнт мощности, Ρ‚Π΅ΠΌ мСньшС активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ) , Для получСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ мою ΡΡ‚Π°Ρ‚ΡŒΡŽ ΠΎ Ρ„Π°ΠΊΡ‚ΠΎΡ€Π°Ρ…, Π²Π»ΠΈΡΡŽΡ‰ΠΈΡ… Π½Π° ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ здСсь.

ΠœΠΎΠΆΠ΅Ρ‚ Π»ΠΈ S(KVA) Π±Ρ‹Ρ‚ΡŒ мСньшС, Ρ‡Π΅ΠΌ P(KW)? S мСньшС ΠΈΠ»ΠΈ Ρ€Π°Π²Π½ΠΎ P. Π’ случаС Π΅Π΄ΠΈΠ½ΠΈΡ†Ρ‹ PF Π΄Π²Π΅ мощности Ρ€Π°Π²Π½Ρ‹.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ Π²Π°ΠΆΠ½Π° полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

Π’Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности проявляСтся ΠΏΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ элСктричСских расчСтов. Для расчСта фактичСского Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

ΠžΠΊΡƒΠ½ΠΈΡ‚Π΅ΡΡŒ Π² ΠΈΠ½Ρ‚Ρ€ΠΈΠ³ΡƒΡŽΡ‰ΠΈΠΉ ΠΌΠΈΡ€ каТущСйся мощности ΠΈ Π΅Π΅ ΠΊΠ»ΡŽΡ‡Π΅Π²ΡƒΡŽ Ρ€ΠΎΠ»ΡŒ Π² соврСмСнных энСргСтичСских систСмах! с нашСй ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠ΅ΠΉ здСсь!

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прСдставляСт собой ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности. РСальная ΠΈΠ»ΠΈ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° самом Π΄Π΅Π»Π΅ являСтся Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠΌ схСмы, состоящСй Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΈΠ· рСзистивных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ².

Π‘ Π΄Ρ€ΡƒΠ³ΠΎΠΉ стороны, рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ΠΎΠΌ Ρ†Π΅ΠΏΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉ Π΅ΠΌΠΊΠΎΡΡ‚Π½ΡƒΡŽ ΠΈΠ»ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΈΠ»ΠΈ ΠΎΠ±Π΅ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ всС Ρ†Π΅ΠΏΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΠΌΠ΅ΡŽΡ‚ рСзистивныС, СмкостныС ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹.

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” это Ρ‚Π° ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, которая ΠΎΡ‚Π½ΠΈΠΌΠ°Π΅Ρ‚ ΠΎΡ‚ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности, Ρ‚ΠΎ ΠΎΠ½Π° являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΎΠΉ обСспСчСния Π² элСктричСской систСмС. Π­Ρ‚ΠΎ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΡƒΠ΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΠΎΠΉ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности достаточно для питания Π΄Π°Π½Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ считаСтся, Ρ‡Ρ‚ΠΎ Π²Π°ΠΆΠ½Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π΅Π°Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΈ ΠΈΠΌΠ΅Π½Π½ΠΎ эта ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΡΠΎΠ²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ. Но, 9Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ 0003 Ρ‚Π°ΠΊΠΆΠ΅ Π²Π°ΠΆΠ½Π°, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΌΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ для опрСдСлСния Ρ€Π°Π·ΠΌΠ΅Ρ€Π° источника.

ЭлСктростанции производят ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ ΠΊΠ°ΠΊ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, Ρ‚Π°ΠΊ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности; ΠΌΡ‹ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌ эту ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ каТущСйся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.

Однако элСктричСскиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ всю эту ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄Π΅Π»Π°Ρ‚ΡŒ Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π΄Π΅Π»Π°Ρ‚ΡŒ, ΠΌΡ‹ Π½Π΅ ΠΌΠΎΠΆΠ΅ΠΌ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ мощности Π²Ρ‹Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ элСктроэнСргии.

ВмСсто этого ΠΌΡ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΠΌ расчСты, взяв ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ, Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€, подходящий для Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Как я Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‡Ρ‚ΠΎ упомянул Π²Ρ‹ΡˆΠ΅, ΠΏΡ€ΠΈ расчСтах для получСния Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡΠΏΡ€ΠΎΡΠΈΡ‚ΡŒ, ΠΏΠΎΡ‡Π΅ΠΌΡƒ ΠΌΡ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ‚ΡŒ Π±Π΅ΡΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π² Π½Π°ΡˆΠΈΡ… расчСтах.

ΠŸΡ€ΠΎΡΡ‚ΠΎ ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ ΠΈ активная, ΠΈ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ Ρ‚ΠΎΠΊ ΠΎΡ‚ источника, этот Ρ‚ΠΎΠΊ остаСтся Ρ‚Π΅ΠΊΡƒΡ‰ΠΈΠΌ нСзависимо ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ Π΄Π΅Π»Π°Π΅Ρ‚ для Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Если Π²Ρ‹ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚Π΅ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² своих расчСтах, ваша систСма Π²Ρ‹ΠΉΠ΄Π΅Ρ‚ ΠΈΠ· строя. Π’ΠΎΡ‚ ΠΏΠΎΡ‡Π΅ΠΌΡƒ каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊ Π²Π°ΠΆΠ½Π° Π² энСргосистСмС.

Каково ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности?

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ мноТСство ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΉ Π² элСктроэнСргСтичСских систСмах. Он ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для опрСдСлСния Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ элСктрооборудования, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈ трансформаторы.

Как я ΡƒΠΆΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ» Π²Π°ΠΌ Π²Ρ‹ΡˆΠ΅, использованиС ΠΏΠΎΠ»Π½ΠΎΠΉ мощности Π² элСктричСских расчСтах Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π½Π°Ρ‚ΡŒ Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, потрСбляСмый Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ ΠΎΡ‚ источника, нСзависимо ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ этот Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Π΄Π΅Π»Π°Ρ‚ΡŒ послС этого. Π’Ρ‹ Π·Π½Π°Π΅Ρ‚Π΅, Ρ‡Ρ‚ΠΎ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ потрСбляСт Ρ‚ΠΎΠΊ, Π½ΠΎ это бСсполСзно.

Π­Ρ‚ΠΎ слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ расчСтах. Если ΠΌΡ‹ этого Π½Π΅ сдСлаСм, Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Ρ†Π΅ΠΏΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΌΠΈ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹ Π±ΡƒΠ΄ΡƒΡ‚ Π·Π°Π½ΠΈΠΆΠ΅Π½Ρ‹.

НСдооцСнка Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ, автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ β€” это послСднСС, Ρ‡Ρ‚ΠΎ Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ зависит ΠΎΡ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ° ΠΈ напряТСния, Π° Π½Π΅ ΠΎΡ‚ коэффициСнта мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Если Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π΅ измСняСтся, Ρ‚ΠΎ нСзависимо ΠΎΡ‚ значСния коэффициСнта мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ номинальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π° ΠΈ трансформатора Π² кВА/ΠœΠ’Π останСтся Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½ΠΎΠΉ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΎΡ‡Π΅Π½ΡŒ ΠΏΠΎΠ»Π΅Π·Π½Π° для расчСта ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ всСй элСктричСской систСмы.

Для получСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΎ прилоТСниях ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ мою ΡΡ‚Π°Ρ‚ΡŒΡŽ здСсь.

. Буммарная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ, рассСиваСмая ΠΈ возвращаСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

ЀактичСскоС количСство рассСиваСмой ΠΈΠ»ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠΉ мощности  Π² Ρ†Π΅ΠΏΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ

ΠšΠ°ΠΆΡƒΡ‰Π°ΡΡΡ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ обозначаСтся Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²ΠΎΠΉ S

РСальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ обозначаСтся Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ

Π•Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности являСтся Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€ (ВА)

Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности являСтся Π²Π°Ρ‚Ρ‚0010

РСальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² Ρ†Π΅ΠΏΠΈ фактичСски являСтся Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠ΅ΠΉ Ρ€Π°ΡΡΠ΅ΠΈΠ²Π°ΡŽΡ‰ΠΈΡ… элСмСнтов Ρ†Π΅ΠΏΠΈ, ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ это сопротивлСниС

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ срСднСквадратичных (срСднСквадратичСских) Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ° ΠΈ напряТСния

РСальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ° ΠΈ напряТСния Π² Ρ†Π΅ΠΏΠΈ

Π’ цСпях ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΎΠ±Ρ‰ΠΈΠΉ ΠΏΠΎΡ‚ΠΎΠΊ элСктроэнСргии прСдставляСт собой ΠΊΠ°ΠΆΡƒΡ‰ΡƒΡŽΡΡ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ нСзависимо ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, являСтся ΠΎΠ½Π° ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ ΠΈΠ»ΠΈ бСсполСзной.

Доля ΠΏΠΎΠ»Π½ΠΎΠΉ мощности (ΠΏΠΎΠ»Π½ΠΎΠΉ мощности), которая ΡΠΎΠ²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ Π² систСмС, являСтся Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ»ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ

Π€ΠΎΡ€ΠΌΡƒΠ»Π° ΠΏΠΎΠ»Π½ΠΎΠΉ мощности: S = V * I

8 9 Π€ΠΎΡ€ΠΌΡƒΠ»Π° Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности: P = V I cos ΓΈ

Π§Ρ‚ΠΎ большС, каТущаяся ΠΈΠ»ΠΈ Ρ€Π΅Π°Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

ΠšΠ°ΠΆΡƒΡ‰Π°ΡΡΡ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ большС Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности. Когда импСданс Ρ†Π΅ΠΏΠΈ чисто рСзистивный, каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности.

Но ΠΊΠΎΠ³Π΄Π° Π² Ρ†Π΅ΠΏΠΈ Π΅ΡΡ‚ΡŒ ΠΊΠ°ΠΊΠΎΠ΅-Π»ΠΈΠ±ΠΎ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ сопротивлСниС, каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ большС Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠ΅ΠΉ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ мСньшС Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности. Она ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½Π° Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности.

Когда коэффициСнт мощности Ρ€Π°Π²Π΅Π½ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅, каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности. Π­Ρ‚ΠΎ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π² Ρ†Π΅ΠΏΠΈ Π½Π΅Ρ‚ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ, это происходит, ΠΊΠΎΠ³Π΄Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° чисто рСзистивная.

PF = ΠΊΠ’Ρ‚ / кВА = P / S

Π’Ρ‹ΡˆΠ΅ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π² Ρ†Π΅ΠΏΠΈ Π½Π΅Ρ‚ Π½ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, Π½ΠΈ Смкостной ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ, это ΠΎΡ‡Π΅Π½ΡŒ Ρ€Π΅Π΄ΠΊΠΎ, ΠΈ, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ мощности.

Если PF = 1, Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ Π²Ρ‹ΡˆΠ΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ становится P = S

Π― написал ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΡƒΡŽ ΡΡ‚Π°Ρ‚ΡŒΡŽ ΠΎ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΠΈ коэффициСнта мощности, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ Π΅Π΅ для получСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСгда ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°?

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ, это всСгда ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅.

Π”Π°Π²Π°ΠΉΡ‚Π΅ выясним, ΠΏΠΎΡ‡Π΅ΠΌΡƒ? Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ прСдставлСна β€‹β€‹ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ΠΌ:

S = √ (P 2 +Q 2 )

Π—Π΄Π΅ΡΡŒ P ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Q 9004 S

рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π° являСтся каТущСйся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.

Π”Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΈΠ»ΠΈ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΠΎΡ‚ΠΎΠΊ мощности всСгда ΠΈΠ΄Π΅Ρ‚ ΠΎΡ‚ источника ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅.

РСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ, Ρ‚Π°ΠΊ ΠΈ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π΅Ρ‡Π΅Ρ‚ ΠΎΡ‚ источника ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ ΠΈ ΠΎΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΊ источнику.

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ Π²Ρ‹ΡˆΠ΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π΄Π°ΠΆΠ΅ Ссли Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² этом случаС Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½Π° Ρ€Π°Π²Π½Π° суммС ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚ΠΎΠ² Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощностСй.

Из уравнСния каТущСйся мощности ясно, Ρ‡Ρ‚ΠΎ каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ всСгда являСтся ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ, нСзависимо ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅Π΅Ρ‚ активная ΠΈΠ»ΠΈ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Π’Ρ‹ ΠΎΠΏΠ»Π°Ρ‡ΠΈΠ²Π°Π΅Ρ‚Π΅ счСт Π·Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ Π·Π° Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΈΠ»ΠΈ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ счСта Π·Π° ΠΏΡ€ΠΎΠΆΠΈΠ²Π°Π½ΠΈΠ΅ Π²Π·ΠΈΠΌΠ°ΡŽΡ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π·Π° Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΈΠ»ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ . Π•Π΄ΠΈΠ½ΠΈΡ†Π΅ΠΉ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π²Ρ‹ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ счСта Π·Π° ΠΊΠΎΠΌΠΌΡƒΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ услуги Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, являСтся Π²Π°Ρ‚Ρ‚-час.

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности Π½Π΅ влияСт Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ Π½Π° ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ счСта Π·Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ.

НСкоторыС ΠΊΠΎΠΌΠΌΡƒΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ прСдприятия Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… странах Π²Π·ΠΈΠΌΠ°ΡŽΡ‚ ΠΏΠ»Π°Ρ‚Ρƒ с ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π·Π° Π½ΠΈΠ·ΠΊΠΈΠΉ коэффициСнт мощности. Π­Ρ‚ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ Ρ‚Π°Ρ€ΠΈΡ„ΠΈΡ†ΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΏΠΎ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности .

Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ€Π°ΠΉΠΎΠ½Π°Ρ… БША ΠΎΡ€Π³Π°Π½Ρ‹ власти Π²Π·ΠΈΠΌΠ°ΡŽΡ‚ ΠΏΠ»Π°Ρ‚Ρƒ с ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ с коэффициСнтом мощности ΠΌΠ΅Π½Π΅Π΅ 0,9.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, это явно зависит ΠΎΡ‚ ΠΏΠΎΠ»ΠΈΡ‚ΠΈΠΊΠΈ взимания счСта Π·Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ отвСтствСнного ΠΎΡ€Π³Π°Π½Π° Π² ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΉ области. ΠŸΠ»ΠΎΡ…ΠΎΠΉ коэффициСнт мощности ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π±Ρ‹Π²Π°Π΅Ρ‚ ΠΏΡ€ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ….

Но Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… странах ΠΌΠΈΡ€Π° счСт, Π²Π·ΠΈΠΌΠ°Π΅ΠΌΡ‹ΠΉ отвСтствСнным ΠΎΡ€Π³Π°Π½ΠΎΠΌ, Π½Π΅ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π΄Π°ΠΆΠ΅ Ссли коэффициСнт мощности Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Π½ΠΈΠΆΠ΅.

ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ ΠΈ коммСрчСскиС ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΡŽ коэффициСнта мощности для Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»Π΅Π½ΠΈΠ΅ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности.

НСсколько Π»Π΅Ρ‚ Π½Π°Π·Π°Π΄ я Ρ€Π°Π±ΠΎΡ‚Π°Π» Π½Π° Π·Π°Π²ΠΎΠ΄Π΅ пластиковых Ρ‚Ρ€ΡƒΠ±. Π’ΠΎΠ³Π΄Π° ΠΌΡ‹ установили Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ ΠΊΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€Π½ΡƒΡŽ Π±Π°Ρ‚Π°Ρ€Π΅ΡŽ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΌΡƒ источнику питания, заводскому трансформатору, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ коэффициСнт мощности ΠΈ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, счСт Π·Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ½Π΅Ρ€Π³ΠΈΡŽ.

Π­Ρ‚ΠΎ Π½Π΅ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚, это ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ дСйствиС, Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ΅ властями, Ссли ΠΌΡ‹ этого Π½Π΅ сдСлаСм, ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ послСдствия.

БатарСя кондСнсаторов Ρ€Π°Π±ΠΎΡ‚Π°Π»Π° автоматичСски, измСряла коэффициСнт мощности ΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π»Π° количСство Π΅Π΄ΠΈΠ½ΠΈΡ† кондСнсаторов для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°ΠΌ. Он Ρ€Π°Π±ΠΎΡ‚Π°Π» ΠΊΠ°ΠΊ Π½Π°Π΄ΠΎ.

Как вывСсти Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности? Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ мощности

Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ обозначаСтся Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²ΠΎΠΉ P, рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ обозначаСтся Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²ΠΎΠΉ Q, Π° полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ обозначаСтся Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²ΠΎΠΉ S.

P=V *I* cosΓΈΒ Β Β Β  Q=V*I* sinΓΈ

OA = Активный Ρ‚ΠΎΠΊΒ Β Β Β  OC = Π Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊΒ Β Β Β Β  OB = Π’ΠΎΠΊ Ρ†Π΅ΠΏΠΈ

Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ мощностСй ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½ ΠΈΠ· ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΉ Π²Ρ‹ΡˆΠ΅ Π²Π΅ΠΊΡ‚ΠΎΡ€Π½ΠΎΠΉ Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΡ‹.

ΠžΠ‘ 2 = OA 2 + OC 2

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Π°Ρ Π²Ρ‹ΡˆΠ΅ Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ° прСдставляСт собой Π²Π΅ΠΊΡ‚ΠΎΡ€Π½ΡƒΡŽ Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΡƒ Ρ‚ΠΎΠΊΠ°.

Если ΠΌΡ‹ Π³ΠΎΠ²ΠΎΡ€ΠΈΠΌ ΠΎ Π²Π΅ΠΊΡ‚ΠΎΡ€Π½ΠΎΠΉ Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ΅ мощности, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌΠ΅, Ρ‚ΠΎ уравнСния Π±ΡƒΠ΄ΡƒΡ‚:

S 2 = P 2 + Q 2

S = √ (P 2 + Q 2 )

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности опрСдСляСтся ΠΊΠ°ΠΊ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ

As, ΠΌΡ‹ Π·Π½Π°Π΅ΠΌ, Ρ‡Ρ‚ΠΎ

CosΓΈ = Π‘Π°Π·Π°/Π“ΠΈΠΏΠΎΡ‚Π΅Π½ΡƒΠ·Π° = Активная ΠΈΠ»ΠΈ Активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ / Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ = P / S = ΠΊΠ’Ρ‚ / кВА

РасчСт Ρ‚ΠΎΠΊΠ° ΠΏΠΎ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ срСднСквадратичных Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚ΠΎΠΊΠ° ΠΈ напряТСния. Если Π·Π°Π΄Π°Π½Ρ‹ значСния напряТСния ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности, ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Ρ‚ΠΎΠΊ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – однофазная Π€ΠΎΡ€ΠΌΡƒΠ»Π°:

S = V * I

(Π’ΠΎΠΊ) I = (Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ) S / (НапряТСниС) Π’

I = S / V = ​​ √ (P 2 + Q 2 ) / V

ΠžΡ‡Π΅Π²ΠΈΠ΄Π½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ-ВрСхфазная Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°:

S = √ 3 * V * I

I = S / √ 3 Π’

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅: S β€” полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² ВА ВСкущая ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ рассчитана.

РасчСт Ρ‚ΠΎΠΊΠ° ΠΏΠΎ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠŸΡ€ΠΈΠΌΠ΅Ρ€:

Одним ΠΈΠ· Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнных ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ² Ρ‚Π°ΠΊΠΎΠ³ΠΎ расчСта, с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ я ΡΡ‚Π°Π»ΠΊΠΈΠ²Π°ΡŽΡΡŒ Π² своСй Ρ€Π°Π±ΠΎΡ‚Π΅, ΡΠ²Π»ΡΡŽΡ‚ΡΡ расчСты Ρ‚ΠΎΠΊΠ° трансформатора. Π’Ρ‹ Π·Π½Π°Π΅Ρ‚Π΅, ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трансформаторов Π΄Π°Π½Π° Π² кВА, Ρ‚.Π΅. Π² ΠΏΠΎΠ»Π½ΠΎΠΉ мощности. Π’ этом случаС ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌ Ρ„ΠΎΡ€ΠΌΡƒΠ»Ρƒ:

I = S/V

РассчитаСм Ρ‚ΠΎΠΊ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠ³ΠΎ трансформатора 100кВА ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ 400Π’ напряТСниС.

Π’ΠΎΠΊ трансформатора (I) = полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (S)/напряТСниС (V)

I = (100*1000) / (√ 3 * 400) = 144,34 А

РасчСт Ρ‚ΠΎΠΊΠ° ΠΏΠΎ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности

Для мСня Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ бСсплатноС ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ для Android Fast Electrical Calculator, Π΄Π°, я сам Π΅Π³ΠΎ построил . Π― дСлаю всС свои элСктричСскиС расчСты, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ эту ΠΌΠ°Π»Ρ‹ΡˆΠΊΡƒ.

Π’Π°ΠΌ Ρ‚ΠΎΠΆΠ΅ стоит ΠΏΠΎΠΏΡ€ΠΎΠ±ΠΎΠ²Π°Ρ‚ΡŒ. Π­Ρ‚ΠΎ 100% Π‘Π•Π‘ΠŸΠ›ΠΠ’ΠΠž Π½Π° Google Pay Market. УстановитС Π΅Π³ΠΎ БЕЙЧАБ, Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π½Π°ΠΉΡ‚ΠΈ Π΅Π³ΠΎ здСсь.

Он ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡƒΠ΄ΠΈΠ²ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ расчСты, Ρ‚Π°ΠΊΠΈΠ΅ ΠΊΠ°ΠΊ:

  • ΠšΠΎΠ½Π²Π΅Ρ€Ρ‚Π΅Ρ€ ΠΊΠ’Ρ‚ Π² HP
  • ΠŸΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ кВА Π² ΠΊΠ’Ρ‚
  • ΠŸΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ ΠΊΠ’Ρ‚/Π».с. Π² Π°ΠΌΠΏΠ΅Ρ€
  • РасчСт падСния напряТСния Π² Ρ‚Ρ€Π΅Ρ… Ρ„Π°Π·Π°Ρ…
  • Π’Π°Π±Π»ΠΈΡ†Π° Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ проникновСния
  • И ΠΌΠ½ΠΎΠ³ΠΎΠ΅ Π΄Ρ€ΡƒΠ³ΠΎΠ΅

ΠœΠΎΠΆΠ΅Ρ‚Π΅ Π»ΠΈ Π²Ρ‹ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

Π”Π°, ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚ΡŒ. Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” это Ρ‚Π° энСргия, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π²Ρ‹ фактичСски измСряСтС Π²ΠΎ врСмя Ρ€Π°Π±ΠΎΡ‚Ρ‹ элСктричСской систСмы.

ΠŸΡ€ΠΎΡ‰Π΅ говоря, полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ фактичСски прСдставляСт собой ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ номинального напряТСния Π½Π° Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ. ΠœΡ‹ измСряСм напряТСниС ΠΈ Ρ‚ΠΎΠΊ ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ, напряТСниС измСряСтся ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ, Π° Ρ‚ΠΎΠΊ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΈ ΠΈΡ… ΡƒΠΌΠ½ΠΎΠΆΠ΅Π½ΠΈΠ΅ Π΄Π°Π΅Ρ‚ Π²Π°ΠΌ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° самом Π΄Π΅Π»Π΅ прСдставляСт собой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ источник питания ΠΏΠΎΠ΄Π°Π΅Ρ‚ Π½Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ, Ρ‚Π°ΠΊΡƒΡŽ ​​как Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ. Однако Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, это Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ умноТСния напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ измСряСтся Π² Π²ΠΎΠ»ΡŒΡ‚-Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (ВА) ΠΈ обозначаСтся Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²ΠΎΠΉ S.

ΠŸΠΎΡ‡Π΅ΠΌΡƒ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ² ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

ЭлСктричСский Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ мощности зависит ΠΎΡ‚ коэффициСнта мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π²Π°Ρ€ΡŒΠΈΡ€ΡƒΠ΅Ρ‚ΡΡ ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΊ Π΄Ρ€ΡƒΠ³ΠΎΠΉ. Нагрузка Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π° зависит ΠΎΡ‚ прилоТСния, для ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ, поэтому Π³ΠΎΡ€Π°Π·Π΄ΠΎ Ρ‚ΠΎΡ‡Π½Π΅Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ для опрСдСлСния Ρ€Π°Π·ΠΌΠ΅Ρ€Π° Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°.

ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ являСтся ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ΠΌ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°, это Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½Ρ‹ΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π» Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°, нСзависимо ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, какая активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ трСбуСтся Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅.

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π° Π½Π΅ Π·Π½Π°Π΅Ρ‚, какая Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π° ΠΊ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρƒ, поэтому ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π° Ρ…ΠΎΡ‡Π΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ максимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΡƒΡŽ Ρ‚ΠΎΡ‡Π½ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΠ½Π° Π΄Π°Π΅Ρ‚ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Ρ‚ΠΎΠΊΠ°, ΠΈ, ΠΎΡ‡Π΅Π²ΠΈΠ΄Π½ΠΎ, Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ характСристики элСктрооборудования Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ связаны с ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ΠΌ максимального значСния Ρ‚ΠΎΠΊΠ°, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ эта максимальная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ.

Π’ элСктричСской систСмС со 100% ΠšΠŸΠ” активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° ΠΏΠΎΠ»Π½ΠΎΠΉ мощности, Ρ‚. Π΅. Π½ΡƒΠ»Π΅Π²ΠΎΠΉ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности. Но, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, элСктричСскиС систСмы Π½Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ ΠšΠŸΠ” Π½Π° 100%, рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π΄ΠΎΠ»ΠΆΠ½Π° ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Π°, Ρ‚.Π΅. ΠΏΡ€ΠΈ использовании ΠΏΠΎΠ»Π½ΠΎΠΉ мощности.

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ Π»ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ?

Π”Π°, Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π’ΠΎΠΊ, потрСбляСмый Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠΌ, зависит ΠΎΡ‚ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности, Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅ΠΌΠΎΠΉ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠΌ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ΠΊΠ°ΠΊ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ, Ρ‚Π°ΠΊ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности.

Π“Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹ производят ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, которая прСдставляСт собой Π²Π΅ΠΊΡ‚ΠΎΡ€Π½ΡƒΡŽ сумму Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ»ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ мощности, Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° потрСбляСт Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π² зависимости ΠΎΡ‚ Π΅Π΅ коэффициСнта мощности.

Π§Ρ‚ΠΎ Π²Ρ‹ ΠΏΠΎΠ΄Ρ€Π°Π·ΡƒΠΌΠ΅Π²Π°Π΅Ρ‚Π΅ ΠΏΠΎΠ΄ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ власти?

Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ мощности

Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ мощности β€” это Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΉ для отобраТСния взаимосвязи ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ, Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ Π² энСргосистСмС.

Π›ΠΈΡ‡Π½ΠΎ я Ρ€ΠΈΡΡƒΡŽ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ силы, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ взаимосвязь ΠΌΠ΅ΠΆΠ΄Ρƒ этими Ρ‚ΠΈΠΏΠ°ΠΌΠΈ силы.

ОснованиС этого Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ€Π΅Π°Π»ΡŒΠ½ΡƒΡŽ ΠΈΠ»ΠΈ ΠΈΡΡ‚ΠΈΠ½Π½ΡƒΡŽ ΠΈΠ»ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ†Π΅ΠΏΠΈ. ΠŸΠ΅Ρ€ΠΏΠ΅Π½Π΄ΠΈΠΊΡƒΠ»ΡΡ€ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½ΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π“ΠΈΠΏΠΎΡ‚Π΅Π½ΡƒΠ·Π° Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΊΠ°ΠΆΡƒΡ‰ΡƒΡŽΡΡ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

Π’Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊ мощности фактичСски прСдставляСт собой Π²Π΅ΠΊΡ‚ΠΎΡ€Π½ΠΎΠ΅ прСдставлСниС ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈΠ»ΠΈ Смкостной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ ΠΊ источнику.

  • S β€” полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
  • P β€” Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΈΠ»ΠΈ активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ
  • Q β€” рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • Ο† β€” ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ каТущСйся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.

Когда ΠΎΠ±Ρ‰ΠΈΠΉ Ρ‚ΠΎΠΊ Ρ†Π΅ΠΏΠΈ умноТаСтся Π½Π° напряТСниС, это называСтся ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ отобраТаСтся Π² Π³ΠΈΠΏΠΎΡ‚Π΅Π½ΡƒΠ·Π΅ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° с символом Π·Π°Π³Π»Π°Π²Π½ΠΎΠΉ Π±ΡƒΠΊΠ²Ρ‹ S.

Как ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π² ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΌ Π²Ρ‹ΡˆΠ΅ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ мощности, коэффициСнт мощности ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ, взяв ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΈΠ»ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ.

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ мощности (PF) = активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (ΠΊΠ’Ρ‚) / полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ (кВА) = P / S

Для получСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΠΎ коэффициСнтС мощности ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ мою ΡΡ‚Π°Ρ‚ΡŒΡŽ ΠšΠΎΡ€Ρ€Π΅ΠΊΡ†ΠΈΡ коэффициСнта мощности, 8 Π²Π°ΠΆΠ½Ρ‹Ρ… ΠΎΡ‚Π²Π΅Ρ‚ΠΎΠ².

БоотвСтствуСт Π»ΠΈ номинальная потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности?

НСт, номинальная потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ отличаСтся ΠΎΡ‚ ΠΏΠΎΠ»Π½ΠΎΠΉ мощности ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ.

Номинальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ – это фактичСски активная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, это количСство энСргии Π² ΠΊΠΈΠ»ΠΎΠ²Π°Ρ‚Ρ‚Π°Ρ… (ΠΊΠ’Ρ‚).

Номинальная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ΄ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ β€” это энСргия, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ устройство фактичСски Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡ‚ΡŒ ΠΏΡ€ΠΈ максимальном расчСтном Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ состоянии.

Π’ Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ каТущаяся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ β€” это полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, отдаваСмая источником питания Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, β€” это активная ΠΈ рСактивная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Π² зависимости ΠΎΡ‚ коэффициСнта мощности Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

Полная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ€Π°Π²Π½Π° номинальной мощности ΠΏΡ€ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ коэффициСнт мощности Ρ€Π°Π²Π΅Π½ Π΅Π΄ΠΈΠ½ΠΈΡ†Π΅.

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
