Мощность светодиодной ленты: как рассчитать

Светодиодные ленты, благодаря своей универсальности, приобретают большую популярность в освещении внутреннего и наружного пространства. Немаловажную роль в выборе этого источника света играет стремительно снижающиеся цены на оборудование.

Энергопотребление светодиодных светильников за один час работы ниже люминесцентных ламп. Для верного выбора надо знать виды и характеристики светодиодных лент.

Типы светодиодных лент

Светодиодная лента представляет собой гибкую печатную плату, на которую припаяны светодиоды.

Светодиодная лента

В зависимости от условий эксплуатации, в которых будет использоваться источник света, различают несколько классов защиты: IP 20, IP 22, IP 65, IP 67.

Различные модификации led ленты питаются от постоянного напряжения: 5 В, 12 В, 24 В, 36 В. Есть модификации, работающие от 220 В, блок питания которых – контроллер – встроен в плату. 220-вольтный вариант требует наличия в цепи УЗО (устройства защитного отключения).

Конструктивные особенности разных моделей предусматривают открытые варианты, и модели, вмонтированные в силиконовую трубку.

Различаются изделия по типу применяемых светодиодов. Популярны модели SMD 3528, SMD 5050, SMD 5630, SMD 5730.

Таблица: сравнение светодиодов

SМD 3528

SMD 3528 являются типовым стандартом для сверхъярких светодиодов, имеющих корпус для поверхностного монтажа. Название указывает, какой размер имеет диодный элемент 3,5х2,8 мм. Такой светодиод содержит один излучающий кристалл.

Ленты, для изготовления которых использованы указанные светодиоды, за свои технические параметры и низкую цену пользуются заслуженной популярностью.

Одиночный светодиод обладает следующими характеристиками:

Из характеристик ясно, что для питания нужен драйвер 12В. К нему можно последовательно подключить 3 светодиода через понижающий напряжение резистор.

Рисунок 1. Внешний вид SMD 3528.

На фотографии видны линии, по которым производится разрезание изделия, между ними как раз находятся светодиоды и резистор.

В характеристиках всегда указано количество светодиодов на 1 метр изделия. Исходя из этого, можно рассчитать мощность отрезка. В стандарте бывает 60, 120,180, 240 светодиодов.

Рисунок 2. Размещение светодиодов.

А – на 1 метр приходится 60 светодиодов, мощность, которую излучает метровый отрезок — 4,8 Вт.

Б – на одном метре расположены 120 led – 9,6 Вт.

В – 180 элементов – 14,4 Вт.

Г – 240 светодиодов – 19,2 Вт.

Лицевая сторона печатной платы бывает белого, черного, коричневого или желтого цвета. Это позволяет подобрать модель, которая будет маскироваться на поверхности разных цветов.

На основании ленты находится клейкий слой, изготовленный из двухстороннего скотча.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Перед наклейкой ленты необходимо очистить поверхность от загрязнений и протереть обезжиривающим средством (ацетон, спирт). При монтаже ленты мощностью 14,4 и 16,8 Вт стоит дополнительно использовать термостойкий клей. При работе основание сильно нагревается – заводской клеящий состав теряет свои свойства, лента перестает держаться на поверхности.

Светятся диоды холодным или теплым белым, синим, зеленым, красным или желтым цветами.

SMD 3528 – лента первого поколения с использованием сверхъярких светодиодов. Активно используется в целях декоративной подсветки локально расположенных предметов. Натяжной потолок, выделенный такой лентой, будет «парить» в воздухе. Кухня и комната приобретут, после подсветки светодиодной лентой эксклюзивный вид. Для организации основного освещения ее мощности вряд ли будет достаточно. На смену таким изделиям приходят ленты SMD 5050.

Лента RGB 3528

 SМD 5050

Светодиоды SMD 5050 состоят из трех диодов 3528, объединенных в одном корпусе, а значит и мощность увеличивается в три раза.

LED 5050 крупным планом

На одном погонном метре количество светодиодов может быть разным – 30, 60 или 120 единиц. Мощность светодиодной ленты таких отрезков будет 7,2, 14,4 и 28,8 Ватт соответственно. Такой мощности вполне хватает, чтобы обеспечить освещение рабочей зоны на кухне. Выгодно смотрится подсветка подвесных потолков, мебели, арок проемов в стенах, салонов автомобилей. Гамма свечения имеет стандартный набор: теплый белый, холодный белый, желтый, синий, красный и желтый цвета. В отличие от модели SMD 3528, каждый из светодиодов может включать в себя кристаллы трех основных цветов и может соответственно светиться любым цветом. SMD 5050 сильнее нагревают монтажную ленту, поэтому температура окружающей среды в месте установки не должна превышать 60 градусов.

Внимание! Длительный перегрев резко сокращает срок службы ленты.

SMD 5730

В результате работ по повышению мощности появились модели SMD 5630, SMD 5730. Мощность таких светодиодов составляет 0,5 Вт. Их использование в светодиодных лентах позволяет осуществлять полноценное освещение небольших помещений.

Стоит учесть, что такие изделия бывают только белого цвета, искать другие цвета не стоит.

SMD 5730

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Для продления срока службы китайские производители занижают потребление тока такими лентами. Соответственно светоотдача будет меньше. Ленты SMD 5730 стоит приобретать только надежных брендов.

Ленты формата RGВ

Светодиодная лента RGB

Маркировка RGB формируется из первых букв английских слов red, green, blue (в переводе красный, зеленый, синий). Сочетая эти цвета разной интенсивности, получают любой оттенок испускаемого света. Это свойство используется в светодиодных лентах RGB.

Диод SND 3528 содержит только один кристалл и светиться может одним цветом. Для получения оттенков свечения на ленте попеременно установлены три светодиода разных цветов. Подачей различного напряжения на светодиоды получают все разнообразие цветов.

Светодиоды SMD 5050 содержат три кристалла, светящихся разным светом, соответственно сам светодиод будет излучать разные оттенки света.

Внимание! Кристаллы разных цветов управляются определенным уровнем напряжения. Для подключения RGB лент требуются специальные контроллеры.

Управление лентами происходит по четырехпроводной шине. Один из проводников используется как общий. Три других нужны для управления красным, зеленым и синим цветом. Менять их местами категорически запрещается. Ведь расчетный уровень напряжения для красного кристалла не может превышать 2 В, а для синего 3,2 В, что в полтора раза больше. Недолгая работа красного гарантирована.

Если в маркировке присутствует обозначение dd5050rgbw – это значит, что светодиод состоит из четырех кристаллов. Белый цвет получают не сочетанием свечения красного, зеленого и синего, а имеется отдельный светодиодный кристалл белого цвета.

Другие виды

Существуют другие виды светодиодных лент. Основные отличия бывают в типе используемых при изготовлении компонентов, конструктивному исполнению и условиям применения. Одним из распространенных является лента SMD 2835. Однако, в связи с малой мощностью, которую имеет светодиодный кристалл такого светодиода, рассчитывать на достаточный уровень освещенности не приходится.

Светодиодная лента SMD 2835

Бывает определенный тип ленты, который может устанавливаться только в алюминиевые профили или в силиконовую трубку.

Отдельные модели могут иметь боковое или угловое направление свечения. Пример таких моделей – DIP ленты. Они изготавливаются по другой технологии. Внешний вид показан на рисунке

к содержанию ↑

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

  • тип установленных светодиодов. Это будет определять уровень освещенности;
  • мощность потребления. От нее зависят параметры блока питания;
  • количество светодиодов;
  • цвет, монохромная или трехцветная лента нужна;
  • напряжения питания;
  • степень защиты;
  • способы монтажа.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

 Важно! Китайские продавцы упаковывают продукцию в бобины пяти метровой длины. Часто в описании товара указывается, сколько светодиодов установлено на всем «куске» ленты, а не для одного метра. Цифра 300 в технических характеристиках однозначно говорит о том, что подсчет проводился для всей длины ленты. Моделей, которые имеют такое количество светодиодов на отрезке в 1 метр, нет.

Цветовой оттенок и количество цветов

Цвета светодиодной ленты

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения. Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

Светодиодные ленты выпускают следующих цветов:

  • холодный белый;
  • теплый белый;
  • красный;
  • зеленый;
  • синий;
  • желтый;
  • RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Розовое свечение достигается сочетанием красного и синего цветов. Спектр излучения недорогих изделий не совпадает с диапазоном 440 нм (синий) и 660 нм (красный), который используется для фотосинтеза. Проверить спектр излучения без специальных приборов не получится – остается верить производителям.

Световой поток

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

  • +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
  • +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
  • + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
  • + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

Степень защиты светодиодных лент

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

  • некачественная пайка;
  • неработающие или мигающие отрезки;
  • спайка изделия из нескольких отдельных кусков.

Если принято решение купить в интернет-магазине, необходимо тщательно изучить отзывы покупателей. В описаниях товара возможно завышение параметров светоотдачи. В некоторых случаях производители, применяя качественные светодиоды, для продления срока их службы устанавливают завышенные по параметрам ограничивающие резисторы. А это значит при долгом сроке службы, что неплохо, нужный уровень освещенности не будет обеспечен.

к содержанию ↑

Расчет светодиодной ленты на один блок питания

Суммируя мощность всех используемых светодиодных лент, получают необходимую мощность блока питания. Для обеспечения длительной и бесперебойной работы устройства следует предусмотреть запас около 20%.

Пример: Используется 5 м SMD 3528 c 60-ю светодиодами на 1 метр, 3 метра SMD 5050 по 120 диодов на 1 м, 2 м SMD 5730 с 60 элементами. Суммарная мощность равна – 5х4,8+3х28,8+2х30= 170 Вт. Следовательно, надо использовать 200-ваттный блок питания.

Использование компьютерного БП в качестве драйвера

Перед тем как использовать блок питания необходимо произвести расчет мощности светодиодной ленты, которая будет к нему подключена.

Компьютерные блоки питания выдают следующие уровни напряжения: +3,3, +5,0, +12, -12 В. Для питания светодиодных лент используют одно из них +12В.

Мощность, которую способен обеспечить блок питания, указана на специальных наклейках. Для нормального функционирования нельзя нагружать блок питания на мощность выше 80% от указанного номинала. В противном случае токовый трансформатор будет перегреваться, возможен его быстрый выход из строя.

Внимание! Подключение компьютерного блока питания без нагрузки нарушает предусмотренные для него режимы работы и приводит к преждевременному выходу из строя.

Для запуска блока питания в работу перед включением необходимо замкнуть два проводника.

При подключении ленты используют разные выходы +12 В, чтобы не перегружать один проводник.

📋 Пройдите тест и проверьте ваши знания


Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Предыдущие светодиоды забирают все напряжение.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не вызвать короткое замыкание.

Чтобы не испортить всю ленту.

Чтобы не нарушить схему питания группы светодиодов.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Категорически нельзя.

Можно – она питается низким напряжением.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Верно! Не верно!

Продолжить »

На какое рабочее напряжение рассчитала светодиодная лента?

На 24 В.

Зависит от конструкции.

На 12 В.

На 36 В.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – можно испортить глаза.

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – она очень слабо светит.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Разноцветных, установленных поочередно.

Зависит от конструкции – может быть и так, и так.

Трехцветных.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

Share your Results: Facebook ВКонтакте

  Перепройти тест!

Предыдущая

Светодиодная лентаКак правильно обрезать светодиодную ленту

Следующая

Светодиодная лентаЛента rgb 5050 и её особенности

lampaexpert.ru

Потребляемая мощность светодиодной ленты на 1 метр и всю длинну

Мощность потребления светодиодной ленты – важный параметр, необходимый для правильного выбора блока питания. Уметь определять этот параметр должен каждый мастер, работающий с LED-лентами. Примечательно, что для этого нет необходимости измерять мультиметром ток и напряжение. Достаточно ограничиться теоретическими расчётами.

Напряжение и сила тока

Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.

Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:

  • 3 светодиода соответствует напряжению питания 12 В;
  • 6 светодиодов – 24 В;
  • 60 светодиодов – 220 В от сети переменного тока через выпрямитель.

На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.

Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.

Приобретая лишь часть светодиодной ленты, спрашивайте у продавца паспортные значения мощности, тока и светового потока. Их можно найти на упаковке с бобиной.

Расчёт мощности 1 метра светодиодной ленты

Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты:

  • Uпит – напряжение питания, В;
  • I – ток одного светодиода, А;
  • N – количество SMD-светодиодов в 1 метре ленты, шт.;
  • K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В:
Для некоторых других популярных изделий с питанием 12 В, мощность указана в таблице.

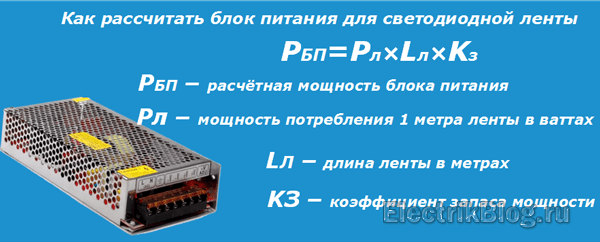

Расчёт мощности всей длины LED-ленты

Логично предположить, что для расчёта мощности светодиодной ленты длиной больше или меньше 1 метра, нужно полученный результат умножить на общую длину:

L – длина одного или нескольких отрезков, подключаемых к блоку питания.

К примеру, нужен блок питания, чтобы запитать 2 куска светодиодной ленты типа SMD 5050-30 шт./м длиною 2,5 и 3 метра. Мощность потребления составит:
Чтобы источник питания работал без перегрузок, необходимо полученный результат умножить на коэффициент запаса – 1,2 и округлить до ближайшего стандартного значения. В данном случае подойдёт блок питания мощностью 50 Вт.

Если необходимо посчитать, сколько электроэнергии потребляет светодиодная лента за определённый промежуток времени, то суммарную мощность придётся перевести в кВт*ч. Для этого воспользуемся формулой:

h – время, в течение которого светодиоды включены, ч.

К примеру, за 8 часов непрерывной работы светодиодная лента из предыдущего примера потребит:

В заключение хочется отметить, что мощность и светоотдача LED-лент серии «эконом», собранных на чипах SMD 5630 и SMD 5730, не соответствует заявленной. В них установлены светоизлучающие диоды с меньшим размером кристалла, а значит, и с меньшим током потребления. Поэтому, покупая дешёвую продукцию, рассчитать её мощность можно только экспериментальным путём после замера тока и напряжения.

Читайте так же

ledjournal.info

Расчет блока питания для светодиодной ленты

Практически все светодиодные ленты рассчитаны на напряжение 12 В. В отдельных случаях решения с повышенной яркостью, собранные на основе особо мощных кристаллов, могут требовать напряжение питания 24 В. Для того чтобы ваша система светодиодного освещения светила ярко и длительное время, подключать её стоит только через импульсный источник стабилизированного постоянного тока.

Типы импульсных блоков питания

Существуем множество вариантов технического исполнения блоков питания.

По защите от атмосферного воздействия:

  • Негерметичный;
  • полугерметичный;
  • герметичный.

Негерметичные блоки предназначены для применения исключительно внутри помещений, где нет высокой влажности.

По мощности:

  • От 12 Вт до 800 Вт;
  • сила тока от 1 А до 66 А.

По типу охлаждения:

  • С пассивным охлаждением;
  • с активным охлаждением.

По материалу корпуса:

  • Алюминиевые;
  • металлические;
  • пластиковые.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

Таблица популярных smd светодиодов, характеристики

Расчет параметров питания светодиодной ленты

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Какой БП выбрать?

Наведавшись в первый попавшийся интернет-магазин по розничной продаже сетевых драйверов для светодиодов можно обнаружить десятки всевозможных вариантов трансформаторов для светодиодной ленты с очень порядочным разбросом стоимости, которая непосредственно зависит от номинальной мощности, материалов корпуса, гидроизоляции.

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

6,6 Вт/м * 18 = 118 Вт.

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Расчет светодиодной ленты на один блок питания

Как мы уже обсуждали, мощность драйвера для светодиодного освещения необходимо брать с запасом. Поэтому максимальная длина ленты, допустимая к подключению рассчитывается по формуле:

Длинна (м) = Мощность блока / (1,3 * Nsmd/m * Psmd)

Ncmd/m – количество smd матриц на погонный метр

Pcmd – номинальная мощность одной матрицы

1,3 – поправочный коэффициент запаса

Расчет трансформатора для светодиодной ленты

Расчет мощности блока питания проводим по тому же принципу:

Мощность блока = Длинна (м) * 1,3 * Nsmd/m * Psmd

Использование компьютерного БП в качестве драйвера

Один из доступных стабилизированных источников напряжения на 12В – компьютерный БП. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Начинка системного блока требует разное напряжение – 3,3 В; 5 В; 12 В. Поэтому у такого блока несколько выходных каскадов, между которыми распределяется выдаваемое напряжение.

На канал 12 В приходится около 50% номинальной нагрузки.

Реальная мощность такого БП = паспортная мощность*0,5/1,3.

Таким образом, для питания светодиодной ленты от БП 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти по 2-3 доллара, что вдвое дешевле стандартных драйверов.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Сколько потребляет светодиодная лента | Строительный блог

Многие из нас крепят светодиодные ленты на кухне над рабочей поверхностью, некоторые над натяжным потолком, другие в залах и комнатах. Сейчас это достаточно модное и удобное приспособление для освещения. Однако ко мне на блог пришло несколько вопросов касательно потребления этих лент. У одного читателя лента размещена по периметру комнаты, а это примерно около 14 метров. Светит она ярко, но вот — сколько потребляет не понятно? Может, экономии от нее никакой нет? Сегодня я постараюсь разложить все на пальцах, экономия действительно есть и причем существенная …

ОГЛАВЛЕНИЕ СТАТЬИ

Светодиодные ленты действительно прочно входят в наш с вами обиход, однако они бывают двух видов: со слабыми и мощными светодиодами. Тут вам решать какую «брать», однако второй тип уверенно вытесняет первый с рынка.


Первый тип (светодиоды 3528)

Появились в продаже они первыми, однако диодная техника не стоит на месте, а развивается семимильными шагами. Они не такие мощные, однако достаточно экономичные. Могут выпускаться как в обычной ленте, так и прорезиненной которой не страшна влага и вода.

Нужно отметить потребление зависит от количества нанесенных на ленту светодиодов, как эталон взят один метр, всего существует три типа:

1) LC-3528 60Led, установлено 60 светодиодов на один метр – потребление такой ленты 4.8 Вт (0,4 А)

2) LC-3528 120Led – нанесено 120 штук, потребление — 9,6 Вт (0,8 А)

3) LC-3528 240Led —  240 штук — 19,2 Вт (1,6 А)

Второй и третий тип очень редко используются, они не такие удобные для монтажа, также они достаточно сильно нагреваются.


Второй тип (светодиоды 5050)

Это новое поколение, марка «5050» говорит о мощных диодах применяемых в строении. В такой конструкции наносится меньшее количество светодиодов, так как они намного ярче. Как и первый вариант бывает обычный, так защищенный влагостойкий. Такой тип также делится, только на четыре вида:

1) LC-5050 30Led (30 светодиодов в метре) – потребление 7,2 Вт (0,6 А)

2) LC-5050 60Led (60 штук, метр) – потребляет 15 Вт(1,2 А)

3) LC-5050 72Led (72 штуки) — 15 Вт(1,4 А)

4) LC-5050120Led (120 шт.) — 25 Вт (2,4 А)

Для квартир применяют первый вариант с 30 штуками на одном метре, реже с 60. А такие варианты как 72 и 120 шт., применяются в основном в подсветке зданий, рекламы или витрин магазинов.


Расчет потребления

Как вы поняли, рассчитать мощность всей длины не сложно, достаточно знать тип вашей ленты и количество светодиодов на метр.

Нужно отметить, что оба типа, питаются от блоков питания в 12, 18 или 24 Вольта. Однако самый распространенный на рынке все же на 12 Вольт.

Если взять локально наш пример, а это 14 метров, то получается:

Модель 3528 (60 шт./м.)

14 Х 4,8 Вт (0,4 A) = 67.2 Вт (5,6 A)

Модель 5050 (30 шт./м.)

14 Х 7,2Вт (0,6 А) = 100,8 Вт (8,4 A)

То есть освещение целой комнаты и всего от 67 до 100 Вт, неплохо, причем свечение достаточно сильное.


Какой световой поток ждать от светодиодной ленты

Давайте все же расскажу, какой поток стоит ожидать. Существуют достаточно точные данные, ведь от модели светодиода можно понять и силу излучения. Сразу хочется отметить, что есть так называемые RGBцвета (красный – зеленый — голубой), а также обычные однотонные – свечение у них различное.

СВЕТОДИОД 3528 (1 шт.)

RGB– излучает 0,3 до 1,6 Люмен

Однотонный — излучает 0,6 – 2,2 Люмен

СВЕТОДИОД 5050 (1 шт.)

RGB– излучает 0,6 до 2,5 Люмен

Однотонный – излучает 2 – 8 Люмен

Таким образом, метр будет светить:

— Если 3528 (там их 60 штук), RGB — минимум 18 – максимум 96 Люмен.

                                             Однотонный – минимум 36 – максимум 132 Люмен

— Если 5050 (там 30 штук), RGB — от 18 до 75 Люмен

                                   Однотонный – от 60 до 240 Люмен.

Сейчас небольшое видео сравнение разных типов, очень познавательно сморите до конца.

Если сравнить с лампой, то получается излучение 1 метра слабее, однако если взять 14 метров, да по 240 Люмен (дорогой вариант), это – 3360 Лм. А это очень ярко (можно сравнить со свечением фары «дальнего света» от автомобиля), даже для большой комнаты. Примерно как 4 очень мощные светодиодные лампы (10 – 12 Вт), от которых глаза будет резать.

Как видите применение действительно возможно и достаточно экономично. Скоро выложу статью по расчету блока питания, а на этом у меня все.

Смотрите и читайте наш строительный блог.

remo-blog.ru

Расчёт мощности светодиодной ленты

В этой статье мы опишем как делается расчёт мощности светодиодной ленты. Для светотехники технология LED — относительно свежее решение. Благодаря небольшим размерам и неприхотливости полупроводников, они используются в различных конструктивных решениях. Одно из них — светодиодная лента. Здесь часто возникает вопрос — как правильно ее подключить.

В этой статье будут рассмотрены разные способы, а также доходчиво объяснено, какая мощность светодиодной ленты требуется для конкретного случая и как её подключить.

Расчёт мощности светодиодной ленты

Расчет мощности светодиодной ленты необходимо производить в основном для того, чтобы выбрать оптимальный блок для ее питания. При неточном расчете «на глаз» вы либо просто переплатите и приобретете блок слишком высокой мощности, либо же ошибетесь в меньшую сторону и купите прибор, который не потянет оптимальную работу ленты, будет греться и окажется вовсе ненужным.

Чтобы приступить к расчету, сперва необходимо разобраться, какие бывают маркировки LED-лент. Они обозначаются аббревиатурой SMDXXYY, где:

  •  SMD — это технологии производства печатных плат, которые использованы в том числе и здесь. Расшифровывается как surface mounted device, переводится — «монтируемый на поверхность прибор».
  •  XX, YY — габаритные размеры светодиода в десятых долях миллиметра.

Самые распространенные:

  •  SMD5050
  •  SMD3528
  •  SMD3014

Ниже приведена таблица, по данным которой рассчитывается потребляемая мощность светодиодной ленты. Чтобы получить ее, необходимо как в школе на уроке физики силу тока (в амперах) умножить на напряжение (в вольт), и таким образом, получив мощность (в ваттах), подобрать блок питания для той или иной длины ленты.

Ниже таблица для расчета:

Вообще в паспорте изделия должна быть указана требуемая мощность питания, однако не все производители относятся к этой обязанности ответственно. Поэтому представим ситуацию — мы совершенно случайно нашли светодиодную ленту. Измерив ее рулеткой, выяснили, что длина составляет восемь метров. Измерили габариты светодиода — по 5 мм с обеих сторон. Посчитали количество LED-элементов — 480 штук.

Путем нехитрых математических действий выясняем, что на метре длины 60 светодиодов. Исходя из полученных данных выясняем, что перед нами лента типа SMD5050, а по таблице видим требуемую силу тока для питания — 1,2 ампер на метр, то есть 9,6 ампера на всю длину найденной ленты. Умножив эту величину на напряжение, которое составляет 12 вольт, получаем 115,2 ватт мощности.

Блока питания с разрешенной максимальной мощностью 140 ватт будет необходимо и достаточно для питания этой ленты. Энергопотребление светодиодной ленты должно занимать около 80% мощности адаптера, остальные 20% — это избыток с целью запаса. Он гарантирует долгосрочную работу устройства.

Необходимо сделать оговорку, что есть светодиодные ленты на 24 вольта и даже на 36 вольт (правда их единицы). Здесь принцип расчет тот же, только умножать амперы мы будем на 24 и 36 соответственно, да и блок питания необходимо приобрести именно под заданное напряжение.

Ошибка в напряжении гарантированно приведет или к выходу из строя осветительного прибора, или ситуации, при которой он будет вовсе не будет гореть, либо будет, но тускло. Производители предпочитают думать за покупателя и все чаще предлагают такие варианты в сборе и красивой упаковке.

Если мощность выбрана в соответствии с рекомендациями, приведенными выше, прибор будет радовать долгой и безупречной работой. Но важно понимать, что касается это не любого китайского ширпотреба. Его конечно тоже можно приобрести и, скорее всего, все будет нормально работать, но это, что называется, не точно.

Для совсем бюджетных вариантов адаптер подключаем побольше, с запасом, а если он и сам дешевый — готовьтесь на всякий случай к сюрпризам. Все же пускаться во все тяжкие экономии не рекомендуется. Если уж решили не переплачивать — внимательно осмотрите всю ленту на предмет спаек и дефектов, попросите продавца подключить ее при вас (в нормальных магазинах грамотные продавцы, которые по уровню подготовки не уступают электрику, потому имеют наготове варианты демонстрации любого товара).

Производители светодиодных лент

Из производителей по соотношению цена-качество можно выбрать одну из следующих фирм:

  •  «Navigator»
  •  «OSRAM»
  •  «Maxus»
  •  «Feron»
  •  «Elektrostandard»

Дороже и качественнее — это «Gauss», производящая светотехнику на современном автоматическом оборудовании и имеющая многоуровневый контроль качества.

Производители как правило дают гарантию не менее 5 лет на свою продукцию.

Разумеется, ситуации с различной мощностью для разных фирм при прочих равных быть не должно, но проблема существует. Не забываем про запас мощности блока питания — он должен составлять не менее 20%. Можно взять и побольше, все-таки покупаем не на два дня, но переусердствовать не стоит, ведь размер блока прямо пропорционален его мощности, а его еще где-то спрятать нужно.

Способы подключения светодиодной ленты

Потребителями иногда высказывается ошибочное мнение, что светодиодную ленту можно подключить через трансформатор для галогенных ламп напряжением в 12 вольт, не покупая при этом более дорогой блок питания. Этого делать нельзя по причине того, что устройство хоть и понижает напряжение сети, но продолжает работать на переменном токе частотой 50 герц, не переводя его в постоянный. В связи с этим светодиоды начнут часто моргать, а в скором времени и вовсе выйдут из строя.

Многие интересуются, когда речь идет о больших площадях — можно питаться напрямую от 220 вольт, если включить параллельно 20 лент. Если сделать это бездумно — эффект будет аналогичный, что и с трансформатором для галогенных ламп. Выход есть, но здесь потребуются некоторые знания радиоэлектроники.

Выровнять напряжение способен параллельно установленный диодный мост. Чтобы убрать эффект мерцания, необходимо подключить после него параллельно конденсатор (напряжение следует выбрать на 30-35% выше сетевого, а емкость — в пределах 5-10 микрофарад). После всех этих манипуляций необходимо проконтролировать силу тока, и, если она превышена, можно добавить резистор или еще один кусок ленты. В целом процесс довольно муторный и требует квалификации, потому лучше от него отказаться в пользу нескольких (или одного мощного) блока питания.

Кстати, если использовать ленту в автомобиле, то, при напряжении бортовой сети 12 вольт (будьте внимательны, не забывайте о машинах, рассчитанных на напряжение 24 вольта, там это недопустимо) — никаких блоков питания не нужно, ведь аккумулятор авто, что банальная батарейка, генерирует именно постоянный ток. Можно подключиться напрямую и подсветить что угодно в салоне и за его пределами.

Это настоящая находка для любителей всевозможного улучшения авто. Занимаясь этим, помните, что существуют некоторые законодательные ограничения по установке светотехники на средствах передвижения.

В заключение

Расчет мощности светодиодной ленты на деле является несложным процессом. Потому, учитывая все положительные стороны этой разновидности светотехники, ее можно применять во многих сферах жизни. А уж с учетом того, сколько потребляет светодиодная лента, это решение имеет в себе исключительно преимущества.

Надеюсь статья «Расчёт мощности светодиодной ленты» вам пригодилась!

hozyindachi.ru

Как рассчитать мощность блока питания для светодиодной ленты

При использовании осветительных LED-лент необходимы определенные источники питания. Поскольку вариантов освещения с применением таких источников света получается множество, в каждом отдельном проекте нужен правильный выбор. Правильный расчет блока питания для светодиодной ленты – это залог ее продолжительной работы.

Главные вопросы при проектировании освещения

Как умельцам, так и профессионалам, инсталлирующим осветительные системы, содержащие обычные или боле сложные RGB-ленты, приходится искать ответ на типовые вопросы про подбор и расчет мощности блока питания для светодиодной ленты.

Помочь с ответами на эти перечисленные вопросы и раскрыть некоторые нюансы осветительных систем, использующих светодиодную ленту, призвана эта статья.

Для наибольшей безопасности любая электрическая система делается на основе трансформатора. Электрические цепи, которые питаются от него, получаются гальванически развязанными от электрической сети. Зная мощность светодиодной ленты, выбирают трансформатор. Чтобы определить его номинальную мощность, потребляемая мощность светодиодной ленты умножается на коэффициент 1,43. Таким способом обеспечивается оптимальный режим работы всей системы освещения.

Ответ на вопрос, сколько потребляет светодиодная лента, надо искать в законах, описывающих электрические цепи, формулах и соответствующих расчетах. Законы Ома, Кирхгофа и Джоуля-Ленца дают возможность получить искомый результат. Но это еще не все. Чтобы правильно рассчитать мощность светодиодной ленты, также надо узнать:

  • к какой модели принадлежат светодиоды в выбранной продукции;
  • 12 вольт, 24 вольта или более высокое напряжение требуется для ее питания;
  • каково энергопотребление одного светодиода;
  • какой получится общая длина излучателей света в осветительной системе, 5 метров или больше.

Пример приблизительного расчета

Например, вы купили в бобине светодиодную ленту длиной пять метров. Это ее стандартная максимальная длина. Либо на самом изделии, либо в техническом паспорте указывается модель примененного светодиода. Весьма вероятно, что это будет SMD 5050. Они были и все еще остаются очень популярными первыми надежными RGB-излучателями для получения белого света в лампах. В их определенном сочетании красного, синего и зеленого света, подобранном соответствующим образом, может присутствовать цвет любой температуры. Либо в техническом паспорте, либо в интернете надо найти электрические параметры этого излучателя света, которые нужны для вычислений потребляемой электроэнергии. Ее единица называется Ватт и обозначается как Вт. Параметры светодиода такие:

Таблица основных характеристик светодиода

Независимо от того, какие светодиоды использованы, на каждом из них напряжение примерно одинаковое. Поэтому по закону Джоуля-Ленца можно определить потребление электроэнергии одним светодиодом как произведение напряжения на силу тока через него. В примере номинальный ток равен 60 мА, то есть 0,06А. Следовательно, энергопотребление одного светодиода в нашем варианте определяется как

0,06 х 3,3 = 0,198 Ватт,

что соответствует приведенному в таблице значению. Если умножить мощность одного светодиода на общее число этих элементов по всей длине, получится величина общего энергопотребления всеми светодиодами. Ее можно использовать, чтобы сделать подбор мощности источника питания. Но поскольку в изделии применены еще и резисторы, также потребляющие электроэнергию, полученное значение надо умножить на коэффициент 1,3. Это простейший и достаточно точный расчет мощности блока питания.

Точный расчет мощности

Более точное определение мощности ленточного осветителя делается по конструкции его участков, расположенных между линиями для нарезки.

  • Больше всего выпускается таких моделей, в которых эти участки 12-вольтовые. При этом и для всей светодиодной ленты 12 В – это номинальное напряжение питания.

Но есть ленточные осветители с питающим напряжением 24, 36 и 220 Вольт. Среди них могут быть модели с одинаковым напряжением питания, но количество светодиодов на метр может значительно отличаться.

  • Чем больше излучателей приходится на 1 м длины, тем качественнее светит ленточный осветитель. Светодиоды сливаются в одну светящуюся поверхность.

Однако для любых моделей ленточных осветителей всегда указывается потребляемая электроэнергия всей пятиметровой бобины. Измерив расстояние между линиями отреза одного участка и разделив на полученное значение общую пятиметровую длину бобины, получаем потребление электроэнергии одним отрезком.

Затем, умножая эту величину на общее количество участков в используемом отрезке пятиметровой бобины, вы получаете некоторое значение потребляемой электроэнергии. А уже по нему подбираете мощность блока питания для светодиодной ленты своей осветительной системы. Но перед тем как рассчитать мощность источника питания, надо учитывать следующее.

  • Четыре контактные площадки на месте разреза означают то, что это RGB-ленточный осветитель. Для него нужен специальный источник питания. Такая система применяется потребителями осветителей для светодиодной подсветки. В ней получается как одинаковая, так и разная сила тока в каждом из трех-четырех контактов. В результате можно получить освещение любого цвета.

    Источник питания с контроллером для многоцветного осветителя

  • Если от одного источника питается ленточный осветитель пятиметровой длины, к нему можно присоединить следующий осветитель, но через специальный усилитель. Если последовательно соединяется много осветителей RGB, используется один контроллер, несколько источников питания и несколько усилителей.

Последовательное соединение нескольких осветителей RGB

Все ленточные осветители распределяются в нужных местах комнаты или помещения и при этом каждый из них дает одинаковый свет. При этом 1 метр осветителя может обеспечить такой же световой поток, как и одна лампа накаливания 100 Вт. Однако энергопотребление этого метра осветителя будет в 6–10 раз меньше. Свет ленточного осветителя будет равномернее заполнять пространство помещения. Это главные преимущества использования в системах освещения ленточных осветителей с источниками питания.

Если нет потребности в многоцветности света, можно использовать простейшее решение. Это осветитель, подключаемый к электросети через выпрямитель. Для уменьшения пульсации светового потока с частотой электрической сети на выходе выпрямителя-моста ставится электролитический конденсатор 50–100 мкФ 450 В. Соблюдаем полярность, присоединяя ленточный осветитель к выпрямителю. Для управления яркостью излучателей света можно использовать диммер. Его ставят перед выпрямителем.

BY-033/60 220V 5730 WW BROWN светодиодный ленточный осветитель



lampagid.ru

Сколько электроэнергии потребляет светодиодная лента и светодиод | ENARGYS.RU

Мощность светодиодной ленты зависит от количества светодиодов, смонтированных на 1 метре ленты. Наиболее мощные Led ленты способны обеспечить основное освещение, так как насчитывают в своем составе от 120 до 240 светодиодов.

LC-3528 60Led 4.8 Вт (0,4А)
LC-3528 120Led 9,6Вт (0,8 А)
LC-3528 240Led 19,2Вт (1,6 А)
LC-5050 30Led 7,2Вт (0,6 А)
LC-5050 60Led 15Вт(1,2 А)
LC-5050120Led 25Вт (2,4 А)
LC-5050 72Led 15Вт(1,4 А)

Таблица мощности светодиодных лент LC

Питание светодиодной ленты производится от блока питания напряжением 12, 18, 24 В. Наиболее распространены ленты на напряжение 12 В. Важно!

Суммарное энергопотребление светодиодных лент не должно превышать 80% от указанной номинальной мощности блока питания.

Для того чтобы рассчитать сколько потребляет светодиодная лента, воспользуемся для примера светодиодной лентой наиболее часто применяемой, это: LC-5050 30Led на 30 светодиодов в одном метре. Мощность 1 м ленты равна 7,2 Вт. Чтобы облегчить расчет возьмем две ленты по 5 метров, итого 10 метров:

10 х 7,2 = 72 Вт (мощность всей ленты).

Как говорилось ранее мощность блока питания не должно быть выше 80 % от номинальной мощности ленты, то есть необходимо выдержать запас мощности примерно 30%, иначе может произойти перегруз. Произведем несложный расчет:

72 х 30 /100 =21.6 Вт (30% от общей мощности ленты)

21,6 +72 =93,6 Вт (потребляемая мощность ленты)

Для питания ленты можно подобрать блок питания на 100 Вт, он может использоваться одновременно для двух лент.

Энергопотребление светодиодной ленты рассчитаем из условия что лента будет работать, к примеру, 4 часа в сутки. Чтобы узнать потребление перемножаем мощность на часы и делим на тысячу для получения кВт:

93,6 х 4 / 1000 = 0,38 кВт/ч. (за 4 часа работы)

К сведению, сколько потребляет светодиод, то энергопотребление одного красного светодиода составляет 0,65 кВт/час за 12 часов постоянного использования.

enargys.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
