Расчет резистора для светодиода онлайн калькулятор. Калькулятор расчета резистора для светодиода: подбор оптимального номинала

Как рассчитать нужный резистор для светодиода. Какое сопротивление выбрать для ограничения тока светодиода. Чем опасно подключение светодиода без резистора. Онлайн калькулятор для расчета резистора светодиода.

Зачем нужен резистор для светодиода

Светодиоды широко используются в современной электронике благодаря своей энергоэффективности и долговечности. Однако при подключении светодиода напрямую к источнику питания возникает риск его повреждения из-за слишком большого тока. Именно поэтому необходимо использовать токоограничивающий резистор.

Резистор для светодиода выполняет следующие важные функции:

• Ограничивает ток, протекающий через светодиод, до безопасного уровня
• Защищает светодиод от перегрева и преждевременного выхода из строя
• Позволяет регулировать яркость свечения светодиода
• Выравнивает характеристики разных светодиодов при параллельном соединении

Как рассчитать нужное сопротивление резистора

Для расчета сопротивления токоограничивающего резистора используется закон Ома:

R = (U пит — U св) / I св

Где:

• R — сопротивление резистора (Ом)
• U пит — напряжение источника питания (В)
• U св — прямое напряжение светодиода (В)
• I св — номинальный ток светодиода (А)

Прямое напряжение и номинальный ток указываются в документации на светодиод. Для типовых светодиодов можно использовать следующие значения:

• Красный, желтый, оранжевый: U св = 1.8-2.4 В
• Зеленый, синий, белый: U св = 3.0-3.6 В
• Номинальный ток: I св = 10-30 мА

Почему опасно подключать светодиод без резистора

Подключение светодиода напрямую к источнику питания без токоограничивающего резистора чревато следующими проблемами:

• Мгновенное сгорание светодиода из-за большого тока
• Сокращение срока службы светодиода
• Неконтролируемая яркость свечения
• Перегрев и деградация кристалла светодиода

Даже если светодиод некоторое время проработает без резистора, его характеристики быстро ухудшатся. Поэтому всегда следует использовать токоограничивающий резистор подходящего номинала.

Как подобрать резистор нужной мощности

При выборе резистора для светодиода важно учитывать не только сопротивление, но и мощность рассеивания. Мощность резистора рассчитывается по формуле:

P = I² * R

Где:

• P — мощность резистора (Вт)
• I — ток через резистор (А)
• R — сопротивление резистора (Ом)

Рекомендуется выбирать резистор с запасом по мощности в 2-3 раза больше расчетного значения. Это обеспечит надежную работу и долгий срок службы.

Расчет резисторов для последовательного и параллельного соединения светодиодов

При последовательном соединении нескольких светодиодов:

• Суммируются прямые напряжения светодиодов
• Ток через все светодиоды одинаковый
• Используется один общий резистор

Формула для расчета:

R = (U пит — n * U св) / I св

Где n — количество последовательно соединенных светодиодов.

При параллельном соединении:

• Напряжение на всех светодиодах одинаковое
• Токи через светодиоды суммируются
• Для каждой ветви нужен отдельный резистор

Формула для расчета остается прежней, но ток увеличивается пропорционально количеству параллельных ветвей.

Онлайн калькулятор для расчета резистора светодиода

Для удобства расчета резисторов можно воспользоваться онлайн калькулятором. Просто введите параметры вашей схемы:

• Напряжение источника питания
• Прямое напряжение светодиода
• Номинальный ток светодиода
• Количество светодиодов
• Тип соединения (последовательное/параллельное)

Калькулятор автоматически рассчитает необходимое сопротивление резистора и его мощность.

Типичные ошибки при подборе резистора для светодиода

При расчете и выборе токоограничивающего резистора для светодиода следует избегать следующих распространенных ошибок:

• Использование резистора с меньшим сопротивлением, чем требуется
• Выбор резистора недостаточной мощности
• Игнорирование падения напряжения на резисторе
• Неучет разброса параметров светодиодов
• Применение одного резистора для параллельно соединенных светодиодов

Правильный расчет и подбор резистора обеспечит оптимальный режим работы светодиода и продлит срок его службы.

Практические рекомендации по выбору резистора

При выборе резистора для светодиода рекомендуется придерживаться следующих правил:

• Выбирайте резистор с ближайшим большим номиналом из стандартного ряда
• Для маломощных схем подойдут резисторы на 0.125-0.25 Вт
• В мощных схемах используйте резисторы с запасом по мощности
• Учитывайте допуск на сопротивление (±5% или ±1%)
• Для регулировки яркости можно использовать переменный резистор

Следуя этим рекомендациям, вы сможете подобрать оптимальный резистор для вашей светодиодной схемы.

Онлайн калькулятор расчета резистора светодиода

Онлайн-калькулятор расчета резистора светодиода

 Современную технику уже не возможно представить себе без светодиодов. Светодиоды заполоняют все сферы человеческой деятельности: сверхяркие светодиоды используют в освещении, синие светодиоды в электронике, белые светодиоды применяют во всех других промышленных значениях. Если Вы уже сталкивались со светодиодами, то не стоит объяснять, что такое резистор и для чего он в светодиодной промышленности используется. Но наш журнал создан не только для инженеров и специалистов, но и для простых «смертных». Если Вы все знаете про светодиоды, то пропустите этот текст и переходите к

онлайн калькулятору для расчета резистора светодиодов. Если же ты новичок.то стоит немного посвятить времени на эту статью и узнать, кто такие резисторы и зачем они нужны светодиодам. Резистор — элемент в электрической цепи, характеризующийся своим сопротивлением току. Основным назначением резистора стоит отметить активное сопротивление току. На сегодняшний день эти элементы незаменимы при организации искусственного света.Для чего же нужен резистор светодиоду?Обычные лампы накаливания излучают свет при подключении ее к источнику питания. Ее «конец» приходит при переизбытке напряжения, когда нить накаливания перегревается. Заметьте! В этом случае сама лампа накаливания будет резистором. Ток сквозь нее проходит трудно, ему легче будет проходить данное препятствие если напряжение будет повышаться. Отсюда понятно, что светодиоды нельзя приравнивать к обычным лампам накаливания.Учтите, светодиод — токовый прибор. И если посмотреть на него грубо, то во время эксплуатации он выбирает напряжение, а не ток, силу тока. Т.е. если светодиоды рассчитаны на напряжение 1,8 В, то при подаче на них 3B, он скорее всего «закончит» свое существование. И чтобы этого не происходило, и нужно использовать резистор и правильно рассчитывать резисторы для светодиодов.

Они стабилизируют напряжение с источника питания. дабы не повредился светодиод.Разберемся какой резистор стоит приобретать для конкретного светодиода. Хватит одного, или их нужно несколько для нескольких светодиодов. В данном случае мы никуда не денемся от физики. Мы должны понимать схему соединения светодиодов.

Последовательное соединение светодиодов.

При таком соединении светодиодов электрический ток по цепи будет проходить одинаковый. поэтому для такого соединения светоизлучающих диодов достаточно одного резистора. Но он должен быть правильно рассчитан. Можно провести это на бумаге, используя формулы, либо используя наш

онлайн калькулятор для расчета резистора светодиода в конце статьи.

Параллельное соединение светодиодов

При таком подключении светодиодов  резисторов должно быть несколько. Каждый светодиод должен применять свой резистор. Если этого не произойдет, то все напряжение, как по науке, заберет «ограничивающий» светодиод. Т.е. тот, кому нужно наименьшее напряжение. Такой подход даст быструю деградацию светодиоду. Он «умрет». Дальше напряжение пойдет к следующему светодиоду и все повторится. Такой подход конечно не устраивает нас. И здесь нам значит также стоит правильно рассчитать резисторы для светодиодов. Также можете воспользоваться формулой, карандашом и бумагой или использовать

онлайн калькулятор для расчета резисторов светодиода. который мы сделали специально для Вас.

Наш «светодиодно-резисторный» онлайн калькулятор способен предоставить информацию ( высчитать ) сопротивление и мощность резистора в цепи. Вам стоит только внести необходимые исходные данные в соответствующие поля и наш онлайн калькулятор для расчета резистора светодиода выдаст Вам результат. Не забудьте указать соединение светодиодов.

И еще несколько ценных советов для новичков и не только. Обычно на светодиодах маркируется не напряжение питания, а напряжение, которое светодиоды забирают в себя. Этот параметр приблизительный и не стоит всецело полагаться на него. Эти данные можно использовать для расчета минимального напряжения, расчета резистора питания.

Можно еще приводить текст и формулы, без которых Вам не под силу будет разобраться в подсчетах и расчетах, если Вы не физик или электронщик. Поэтому проще будет использовать наш онлайн калькулятор для расчета резистора светодиода, который с легкостью произведет все расчеты за Вас.

Расчёт параметров резистора светодиода
Исходные данные:
Тип соединения:	Один светодиод Последовательное соединение Параллельное соединение
Напряжение питания, Вольт:
Прямое напряжение светодиода, Вольт:
Ток через светодиод, мА:
Количество светодиодов, штук:
Результаты:
Точное значение резистора, Ом:
Стандартное значение резистора:
Минимальная мощность резистора, Вт:
Общая потребляемая мощность, Вт:

---

• ТЕГИ
• онлайн калькуляторы
• расчет резистора светодиода

Предыдущая статьяДрайверы для светодиодов. Что, где и как использовать.

Следующая статьяОнлайн-калькулятор канделы в люмены и люмены в канделы

Журнал «Светодиод»

https://leds-magazine.ru

Рубрики

Выберите рубрику СТАТЬИ СДЕЛАЙ САМ ШПИОНСКИЕ СХЕМЫ Общество ОБЗОРЫ НОВОСТИ СХЕМЫ    Таймер 555    Драйверы, БП    Лампы, светильники    Авто, мото, вело    Светодиодные фонарики    Разнообразные    Плавные, мигающие    Arduino ОНЛАЙН КАЛЬКУЛЯТОРЫ    Резисторы    Конденсаторы

Внимание

По запросам наших читателей мы открываем новый раздел — ФОРУМ по светодиодному освещению. В настоящее время идет тестирование нового форума. Также спешим сообщить, что готовится смена дизайна сайта.

Реклама

Подпишись

Присоединяйтесь к нам ВКонтакте. Будет интересно!

Расчет резистора для светодиода онлайн калькулятор.

Для того что бы рассчитать значение резистора для подключения светодиода введите данные в форму онлайн калькулятора и нажмите кнопку «рассчитать».

Результатом расчета будут точное значение номинала резистора и близкое к нему типовое значение заводского номинала резистора.
Светодиоды по праву заслужили признание автолюбителей, ведь они дают мощный световой поток при мизерном потреблении (в сравнении с обычными автомобильными лампами накала), а так же предоставляют широкий выбор цвета свечения и габаритов. Часто, любители самоделок для авто в процессе переделки сгоревших ламп накаливания в светодиодные, сталкиваются с вопросом: как подключить светодиод к бортовой сети автомобиля (у легкового 12 Вольт, у грузового 24 Вольта) или мотоцикла (6-12 Вольт)? Ведь подключив напрямую вы сразу его спалите. В этой статье я расскажу как правильно подключать один или несколько светодиодов к источнику питания. Вы узнаете для чего светодиоду нужен резистор и сможете рассчитать его значение при помощи нашего онлайн калькулятора.

Для правильной работы светодиода необходимо ограничить ток протекающий через него. Для этого, к бортовой сети светодиод подключается последовательно с токоограничивающим резистором. Необходимость в ограничении тока обосновывается зависимостью срока службы светодиода от проходящего тока, чем он выше тем меньше срок службы. Но следует отметить, что зависимость эта нелинейная и при превышении определенного рекомендованного порога (смотрите Datasheet на вашу модель) диод выходит из строя.

На рисунке приведены несколько вариантов включения светодиодов с резисторами а так же указаны какие из включений являются оптимальными, какие правильными но менее оптимальными в плане энергопотребления, а какое неправильное и приведет к значительному сокращению срока службы светодиодов. С вариантом схемы включения определились, теперь предстоит выяснить какой резистор нужен для светодиода.

Онлайн калькулятор: «Расчет резистора для светодиода».

Формула для расчета резистора выглядит следующим образом: R= (Uпит — (Uпр.св* N))/I
Где: Uпит- напряжение источника питания Uпр.св- прямое напряжение на светодиоде, N-количество светодиодов, I- ток проходящий через светодиод. Естественно возникает вопрос где взять эти данные? Для тех кто решил махнуть рукой т.к. не знает ничего о названии и происхождении добытых диодов,- скажу не спешите, чуть ниже будет дано универсальное решение вашего вопроса.

Давайте рассмотрим в качестве примера Datasheet на 3 миллиметровый светодиод фирмы kingbright
На рисунке ниже скриншот с указанием характеристик светодиода при силе тока проходящего через него 2 мА при температуре 25С. Из всех представленных характеристик нас интересует лишь Forward Voltage — прямое напряжение на светодиоде.

Смотрим далее, производитель дает информацию о максимально допустимых значениях:

• мощности
• импульсного тока
• прямого постоянного тока (DC Forward Current) именно это значение нас и интересует, в данном случае нельзя допускать прохождение тока выше 25 миллиампер (при температуре 25 градусов по Цельсию).

Последний рисунок иллюстрирует зависимость характеристик от условий использования :

• зависимость прямого напряжения от проходящего тока
• зависимость интенсивности светового потока от проходящего тока
• зависимость проходящего тока от температуры
• зависимость интенсивности светового потока от от температуры

Исходя из полученных в Datasheet данных можно сделать вывод, что оптимальным является значение проходящего тока от 2 до 10 миллиампер, при этом типовое значение прямого напряжение на выводах светодиода составляет от 1,9 до 2 Вольт.

Пример расчета №1 Если ввести в онлайн калькулятор напряжение бортовой сети 12 (В), значение тока 2 (мА), значение прямого напряжения 1,9 (В) количество светодиодов 1 получим расчетное значение резистора = 5050 Ом Ближайший производственный номинал резистора 5100 Ом или 5,1 кОм маркировка отечественных резисторов 5к1 маркировка smd резистора 512

Пример расчета №2 Если ввести в калькулятор напряжение бортовой сети грузовика 24 (В), значение тока 10 (мА) светим по полной:), значение прямого напряжения 2 (В) количество светодиодов 3 (маленькая гирлянда получилась) расчетное значение резистора = 1800 Ом Ближайший производственный номинал резистора 1800 Ом или 1,8 кОм маркировка отечественных резисторов 1к8 маркировка smd резистора 182

Рекомендации по подключению светодиодов с неизвестными характеристиками:

Примите в качестве значения тока 5-10 (мА), значение прямого напряжения на светодиоде 1,5-2 (В), введите в калькулятор напряжение вашей бортсети и произведите расчет. С вероятностью в 99% ваш светодиод в таком режиме прослужит не один год. Проконтролировать точность расчета можно измерив проходящий через диод ток, для этого амперметр подключается последовательно с вашей цепочкой из резистора и светодиода. Если есть вопросы задавайте в комментариях.

• Об авторе
• Недавние публикации

Самоделкин

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

Самоделкин недавно публиковал (посмотреть все)

Расчет резистора ограничения тока светодиода

Калькулятор представляет собой калькулятор значения резистора ограничения тока светодиода, который может рассчитать сопротивление ограничения тока светодиода онлайн.

Формула расчета резистора ограничения тока светодиода: резистор ограничения тока Ω = (напряжение питания В — напряжение включения светодиода В) / ток ограничения тока А

Предположим, вы покупаете светодиод с напряжением включения 3,2 В, ток -предельный ток 20мА, напряжение питания автомобиля 12В. Формула (12В-3,2В)/0,02А = 440,

Если три резистора соединены последовательно, то значение сопротивления каждого резистора будет: (12В-3,2В*3) / 0,02А = 120 Ом
И так далее

Схема с одним светодиодом Примечание. У разных производителей разное падение цветового давления неодинаково. Красный: 2,0–2,2 В Желтый: 1,8–2,0 В Белый: 3,0–4 В Синий: 3,0–4 В Зеленый: 2,0-2,2 В 3,0-3,2 В Вышеупомянутое только для справки. Напряжение В Светодиодная капля В Требуемый ток светодиода мА Расчетный токоограничительный резистор Ом Ближайшее стандартное сопротивление Рассчитать мощность сопротивления Вт Безопасная мощность резистора Вт Серия светодиодов Напряжение В Светодиодная капля В Требуемый ток светодиода мА Количество подключаемых светодиодов Расчетный токоограничительный резистор Ом Ближайшее стандартное сопротивление Рассчитать мощность сопротивления Вт Безопасная мощность резистора Вт Параллельная цепь светодиодов Напряжение В Светодиодная капля В Требуемый ток светодиода мА Количество подключаемых светодиодов Расчетный токоограничительный резистор Ом Ближайшее стандартное сопротивление Рассчитать мощность сопротивления Вт Безопасная мощность резистора Вт

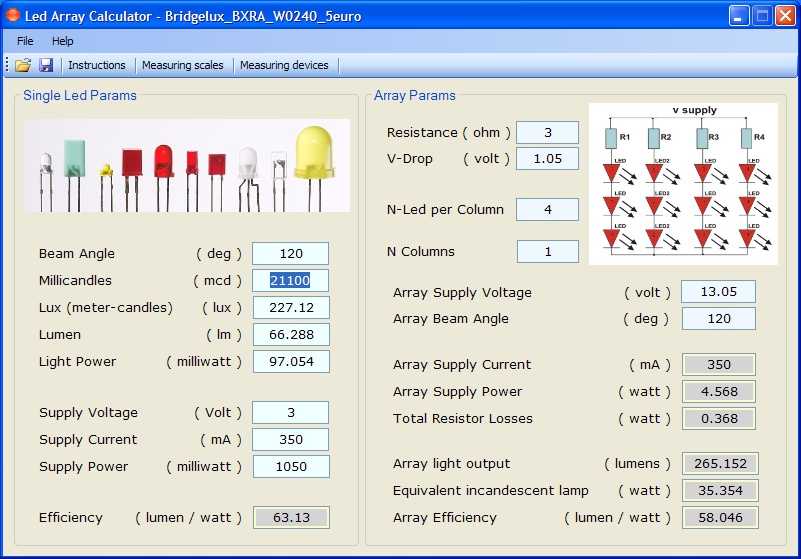

22 лучших бесплатных онлайн-сайта с калькулятором светодиодных резисторов

Вот список лучших бесплатных онлайн-сайтов с калькулятором светодиодных резисторов . Как правило, вы должны добавить резистор между источником напряжения и светодиодом. Это связано с тем, что светодиод потребляет очень мало тока. Подключение светодиода напрямую к источнику напряжения, например к батарее, может привести к немедленному сгоранию светодиода. Даже немного более высокий ток может привести к тому, что светодиод будет светиться сверх своего предела, что приведет к сокращению срока службы светодиода. Поэтому необходимо добавить резистор между светодиодом и источником. Это может обеспечить светодиод нужным количеством тока, не нанося ему никакого вреда.

Калькулятор резисторов для светодиодов может помочь вам найти правильное значение резистора, который вы должны использовать для светодиода или серии светодиодов. Вы можете указать напряжение источника, ток светодиода и падение напряжения светодиода (или цвет светодиода), чтобы получить значение резистора. Этот пост охватывает 22 бесплатных веб-сайта с калькуляторами светодиодных резисторов. Вы можете использовать эти калькуляторы, чтобы найти правильное значение резистора для вашей схемы светодиодов. Некоторые из этих калькуляторов также работают для цепей с несколькими светодиодами, соединенных последовательно или параллельно. Вы можете пройти через пост, чтобы проверить их подробно.

Мой любимый онлайн-калькулятор светодиодных резисторов

Hobby-Hour.com — мой любимый веб-сайт в этом списке для расчета светодиодных резисторов онлайн. Этот калькулятор поможет вам найти правильное значение резистора для цепи светодиодов, соединенной последовательно или параллельно. Наряду с правильным значением резистора он также дает вам ближайший более низкий и ближайший более высокий резисторы. И он также генерирует схему светодиодной цепи. Этот калькулятор имеет подробное объяснение всех терминов и процедур. Это может пригодиться новичкам для более глубокого понимания схемы.

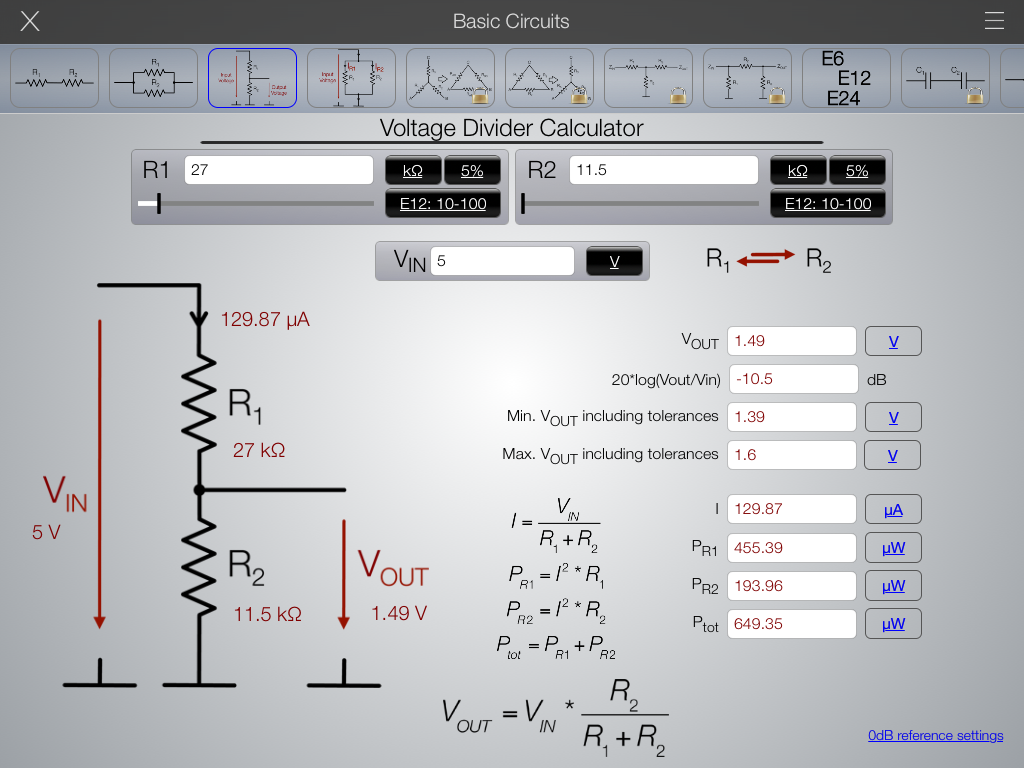

Вы также можете ознакомиться с нашими списками лучших бесплатных веб-сайтов с калькулятором параллельного сопротивления, калькулятором цветового кода резистора для Windows и приложением Circuit Builder для Android.

Hobby-Hour.com

Hobby-Hour.com содержит бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор поможет вам узнать правильное значение резистора для вашей светодиодной схемы. Он может рассчитать резистор для цепи с 1-20 светодиодами. Он работает для обоих типов цепей, где светодиоды соединены последовательно и параллельно. Этот калькулятор поставляется с опцией «Точность резистора». Это позволяет вам определить процент точности для расчета. Когда вы это сделаете, окончательный результат даст вам ближайший меньший резистор и ближайший больший резистор с процентом входной точности. Наряду с этим, он также генерирует схему светодиодной цепи.

Особенности:

• Вход : Напряжение питания, ток светодиода, падение напряжения (цвет светодиода), количество светодиодов и точность резистора.
• Выход : Сопротивление, мощность, рассеиваемая резистором, рекомендуемая мощность резистора, мощность, потребляемая светодиодом, общая потребляемая мощность и эффективность.
• Подключение светодиодов : Последовательное или параллельное подключение светодиодов.
• Схема цепи : Генерирует схемы.

Домашняя страница

OmniCalculator.com

OmniCalculator.com также содержит бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор работает как для светодиодов, соединенных последовательно, так и для светодиодов, соединенных параллельно. Вы можете выбрать режим в верхней части калькулятора. После этого можно просто добавить нужные значения в калькулятор. Когда дело доходит до напряжения светодиода, вы можете выбрать цвет светодиода для автоматического получения напряжения светодиода. Или вы можете ввести напряжение светодиода самостоятельно. Со всеми необходимыми входными данными этот калькулятор дает вам сопротивление, необходимое в цепи. Наряду с этим он также рассчитывает рассеиваемую мощность в одном светодиоде, во всех светодиодах и в резисторе.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : Требуемое сопротивление и рассеиваемая мощность.
• Подключение светодиодов : Один светодиод, светодиоды последовательно или светодиоды параллельно.
• Схема цепи : Нет схем.

Домашняя страница

Hebeiltd.com

Hebeiltd.com — это бесплатный веб-сайт для расчета номинала резистора для схемы светодиодов. Этот веб-сайт предлагает три калькулятора для одиночной светодиодной цепи, светодиодов в последовательной цепи и светодиодов в параллельной цепи. Основываясь на вашей схеме, вы можете выбрать калькулятор и добавить необходимые значения. На выходе он сообщает вам номинал резистора, который вы должны использовать в цепи. Это также дает вам ближайший резистор с более высоким номиналом с точностью 10%. Наряду с этим, каждый калькулятор также рассчитывает мощность резистора и номинальную мощность и создает схемы цепи.

Особенности:

• Вход : Напряжение питания, падение напряжения, прямой ток и количество светодиодов.
• Выход : Номинал резистора, ближайший более высокий номинал 10% резистора, мощность резистора и номинальная мощность.
• Подключение светодиодов : одиночный светодиод, светодиоды последовательно и светодиоды параллельно.
• Схема цепи : Генерирует схемы.

Домашняя страница

CircuitDigest.com

CircuitDigest.com — еще один бесплатный веб-сайт с онлайн-калькулятором резисторов для светодиодов. Этот калькулятор работает с цепями с одним светодиодом и цепями с несколькими последовательно соединенными светодиодами. Есть возможность выбрать цвет светодиода. На основании этого он автоматически рассчитывает прямое напряжение. Затем вам просто нужно добавить напряжение источника, ток и количество светодиодов. При этом он дает вам сопротивление вместе с мощностью резистора.

Особенности:

• Вход : Напряжение питания, прямое напряжение (цвет светодиода), прямой ток и количество светодиодов.
• Выход : Номинал резистора, ближайший более высокий номинал 10% резистора, мощность резистора и номинальная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Принципиальная схема : Содержит общие принципиальные схемы.

Домашняя страница

EasyCalculation.com

EasyCalculation.com предлагает бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор состоит из двух разделов; Параллельное сопротивление светодиодов и последовательное сопротивление светодиодов. В соответствии с вашей схемой вы можете выбрать нужный раздел для расчета значения резистора. В случае схемы с одним светодиодом вы можете использовать любой из калькуляторов, сохранив количество светодиодов равным 1. Оба этих калькулятора имеют возможность выбрать цвет светодиода. Вы можете либо использовать это, либо вручную ввести напряжение светодиода. На выходе он дает вам сопротивление вместе с рекомендуемым резистором (ближайшие более низкие 10%), рекомендуемым резистором (ближайшие более высокие 10%) и мощностью резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : Значение резистора, Ближайшее большее значение резистора, Ближайшее меньшее значение резистора и Мощность резистора.
• Подключение светодиодов : одиночный светодиод, светодиоды последовательно и светодиоды параллельно.
• Схема цепи : Нет схемы.

Домашняя страница

AllAboutCircuits.com

AllAboutCircuits. com предлагает бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор определяет номинал резистора, необходимый для светодиодной цепи. Это работает для цепей, где светодиоды соединены последовательно. Вы можете выбрать количество светодиодов в вашей схеме и добавить напряжение питания и прямой ток. Для прямого напряжения вы можете просто выбрать цвет светодиода, который вы используете. Основываясь на цвете и количестве светодиодов, этот калькулятор определяет прямое напряжение, а затем дает значение резистора, которое вам понадобится для номинальной работы схемы.

Особенности:

• Вход : Напряжение питания, прямое напряжение, прямой ток и количество светодиодов.
• Выход : Номинал резистора, Рассеиваемая мощность резистора и Рекомендуемая мощность резистора.
• Подключение светодиодов : Светодиоды соединены последовательно.
• Схема цепи : Генерирует схемы.

Домашняя страница

PCBoard.ca

PCBoard.ca предлагает бесплатный онлайн-калькулятор падающего резистора для светодиодов. На самом деле у него есть два калькулятора для цепей с одним светодиодом и цепей с несколькими светодиодами. Калькулятор «One Single LED» берет необходимые значения и выдает значение ограничительного резистора для схемы. И калькулятор «Два и более светодиода» делает то же самое с дополнительным входным параметром количества светодиодов. Наряду с номиналом ограничительного резистора он также дает вам ближайшее стандартное значение резистора, мощность резистора и номинальную безопасную мощность.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : номинал резистора, ближайший стандартный номинал резистора, мощность резистора и номинальная безопасная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Электрическая схема : Показывает электрические схемы обоих типов цепей.

Домашняя страница

OhmsLawCalculator.com

OhmsLawCalculator.com имеет бесплатный онлайн-калькулятор светодиодных резисторов, который вы можете использовать. Этот калькулятор поможет вам найти номинал резистора для светодиодной цепи. Это работает для светодиодов, соединенных последовательно или параллельно. Нет возможности выбрать количество светодиодов. Поскольку он требует падения напряжения из-за светодиодов, вы можете использовать его для любого количества светодиодов. Все, что вам нужно сделать, это рассчитать падение напряжения на основе количества светодиодов и того, как эти светодиоды подключены. При этом этот калькулятор дает вам значение резистора. Он также показывает мощность светодиода на выходе.

Особенности:

• Вход : Напряжение питания, падение напряжения и прямой ток.
• Выход : Значение резистора и мощность светодиода.
• Подключение светодиодов : Светодиоды подключены последовательно или параллельно.
• Схема цепи : Генерирует схемы.

Домашняя страница

EngineersEdge.com

EngineersEdge.com предлагает уникальный онлайн-калькулятор резисторов для светодиодов. Вы можете использовать этот калькулятор для схем с несколькими цепочками светодиодов. Строка состоит из нескольких светодиодов, соединенных последовательно. А затем струны подключаются параллельно источнику напряжения. В каждой цепочке светодиодов есть резистор. Таким образом, напряжение остается одинаковым для всех струн. Вам просто нужно рассчитать резистор для каждой цепочки светодиодов. Это обычный калькулятор, в котором вы должны добавить напряжение светодиода, ток светодиода и количество светодиодов для каждой цепочки. Это дает вам значение резистора для каждой цепочки светодиодов. Вы можете добавить резистор расчетного значения в соответствующую строку и получить работающую схему светодиода.

Особенности:

• Вход : Напряжение питания, напряжение светодиодов, ток светодиодов и количество светодиодов.
• Выход : Значение резистора для каждой строки.
• Подключение светодиодов : Светодиоды последовательно.
• Схема цепи : Показывает электрические схемы цепи.

Домашняя страница

DigiKey.in

DigiKey.in — это бесплатный веб-сайт с онлайн-калькулятором резисторов для светодиодов. Это простой калькулятор, предназначенный для схемы с одним или несколькими последовательно соединенными светодиодами. Вместо того, чтобы запрашивать цвет светодиода или падение напряжения, он запрашивает пересылку напряжения и пересылку тока. В зависимости от количества светодиодов в серии вы можете найти эти значения по цвету светодиодов и добавить их в калькулятор. На выходе он дает вам рекомендуемое значение резистора вместе с мощностью. Обратите внимание, что этот веб-сайт рекомендует выбирать устройство с номинальной мощностью от 2 до 10 из расчетного значения. Это делается для того, чтобы резистор не перегревался.

Особенности:

• Вход : Напряжение питания, Прямой ток и Прямое напряжение.
• Выход : Значение резистора и мощность.
• Подключение светодиодов : Последовательная цепь светодиодов.
• Схема цепи : Генерирует схемы.

Домашняя страница

Make-it.ca

Make-it.ca предлагает набор бесплатных онлайн-калькуляторов резисторов для светодиодов. Он имеет два калькулятора для одиночных светодиодных цепей и светодиодов в последовательных цепях. Каждый калькулятор показывает схему подключения. В соответствии с вашей схемой вы можете выбрать правильный калькулятор и добавить все необходимые значения. В случае светодиодов в последовательной цепи добавьте количество светодиодов в цепи. Для входных значений оба этих калькулятора дают вам значение резистора, ближайшее стандартное значение резистора, мощность резистора и номинальную безопасную мощность.

Особенности:

• Вход : Напряжение питания, прямое напряжение, ток светодиода и количество светодиодов.
• Выход : Номинал резистора, Ближайший стандартный номинал резистора, Мощность резистора и Номинальная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Электрическая схема : Показывает электрическую схему цепи.

Домашняя страница

nCalculators.com

nCalculators.com предлагает многоцелевой калькулятор светодиодных резисторов. Этот калькулятор имеет раскрывающийся список вверху, где вы можете переключаться между последовательным светодиодным резистором и параллельным светодиодным резистором. Вы можете выбрать режим в соответствии с вашей схемой. Далее можно просто добавить необходимые параметры в калькулятор. Это включает в себя напряжение питания, падение напряжения на светодиодах, ток светодиода и количество светодиодов. После этого вы можете просто нажать кнопку «Рассчитать», чтобы получить значение резистора вместе с мощностью резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Значение резистора и мощность резистора.
• Подключение светодиодов : Один светодиод и несколько светодиодов (последовательно и параллельно).
• Схема цепи : Нет схем.

Домашняя страница

LEDCalculator.net

LEDCalculator.net — это простой онлайн-калькулятор резисторов для светодиодов. Этот калькулятор запрашивает напряжение источника питания, падение напряжения светодиода, ток светодиода и количество светодиодов. Вы можете оставить количество светодиодов равным 1 для одной цепи светодиодов. В противном случае вы можете добавить желаемое количество светодиодов для схемы с последовательными светодиодами. Основываясь на входе, он сообщает вам значение резистора для цепи. Вместо того, чтобы показывать значение напрямую, этот калькулятор создает электрическую схему или схему. Вы можете выбрать то, что хотите создать. И это показывает номинал резистора на диаграмме. Оттуда вы также можете распечатать диаграмму в формате PDF.

Особенности:

• Вход : Напряжение питания, падение напряжения светодиода, ток светодиода и количество светодиодов.
• Выход : Номинал резистора, Ближайший стандартный номинал резистора, Мощность резистора и Номинальная мощность.
• Подключение светодиодов : Одиночный светодиод и светодиоды в серии.
• Circuit Diagram : Создает печатную схему подключения и схемы цепи.

Домашняя страница

ElectricalTechnology.org

ElectricalTechnology.org — еще один бесплатный веб-сайт для онлайн-расчета светодиодного резистора. На этом сайте есть простой калькулятор. Вы можете использовать этот калькулятор для определения номинала резистора для одной светодиодной цепи. Для этого вы должны обеспечить напряжение источника, прямое напряжение светодиода и ток светодиода. Если вы не знаете напряжение светодиода, вы можете обратиться к онлайн-диаграмме, чтобы получить напряжение светодиода в зависимости от цвета светодиода. Когда вы суммируете все значения и нажимаете кнопку «Рассчитать», на экране отображается требуемое значение резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
• Выход : Значение резистора.
• Подключение светодиода : Цепь одиночного светодиода.
• Схема цепи : Нет схемы.

Домашняя страница

Mouser.com

Mouser.com — это бесплатный веб-сайт с онлайн-калькулятором резисторов серии светодиодов. Вы можете использовать этот калькулятор, чтобы определить необходимое значение резистора в цепи светодиода. Этот калькулятор запрашивает напряжение питания, прямое напряжение и прямой ток. Нет возможности выбрать цвет светодиода или ввести количество светодиодов. Это означает, что он работает для цепей с одним светодиодом и цепей с несколькими светодиодами последовательно. Однако вам придется вручную рассчитать падение напряжения на светодиодах и ввести это значение в поле прямого напряжения. При этом этот калькулятор дает вам необходимое значение резистора вместе с мощностью светодиода.

Особенности:

• Вход : Напряжение питания, Прямое напряжение и Прямой ток.
• Выход : Значение резистора и мощность светодиода.
• Подключение светодиодов : Светодиоды соединены последовательно.
• Схема цепи : Нет схем.

Домашняя страница

LuxaLight.eu

LuxaLight.eu содержит бесплатный онлайн-калькулятор резисторов для светодиодов. Этот калькулятор работает для светодиодов, соединенных последовательно. Вы также можете использовать его для одиночной светодиодной цепи. Этот калькулятор имеет полосу цветов вверху. Это представляет цвета светодиода. Вы можете выбрать цвет, чтобы добавить соответствующее напряжение светодиода в калькулятор. Кроме того, вы можете вручную ввести напряжение светодиода. Затем вы можете все остальные параметры вместе с количеством светодиодов. Это дает вам необходимое значение резистора для схемы. Этот калькулятор также дает вам некоторые другие расчеты, включая округленное стандартное значение E12, округленную мощность с использованием стандартного резистора 5%, реальный ток через резистор E12 и рассеиваемую мощность.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (или цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Требуемое сопротивление, Округленное стандартное значение E12, Округленная мощность с использованием стандартного резистора 5%, Действительный ток через резистор E12, Рассеиваемая мощность светодиода и Рассеиваемая мощность резистора.
• Подключение светодиода : Одиночный светодиод или светодиоды в серии.
• Схема цепи : Нет схем.

Главная страница

CalculatorHut.com

CalculatorHut.com предлагает бесплатный онлайн-калькулятор резисторов для светодиодов. Вы можете использовать этот калькулятор для одной светодиодной цепи, а также для нескольких светодиодных цепей. В начале калькулятора вы можете выбрать цвет светодиода. Просто выберите цвет в соответствии с вашими светодиодами в цепи. Это автоматически загружает напряжение светодиода в калькулятор. После этого вы можете заполнить другие параметры вместе с количеством светодиодов в схеме. При этом этот калькулятор находит вам значение резистора. Наряду с этим, он также дает вам мощность резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Значение резистора и мощность резистора.
• Подключение светодиода : Один светодиод и несколько светодиодов.
• Схема цепи : Нет схем.

Домашняя страница

CalcTown.com

CalcTown.com — еще один бесплатный веб-сайт с простым онлайн-калькулятором резисторов для светодиодов. С помощью этого калькулятора вы можете найти номинал резистора, который вы должны использовать в цепи одного светодиода. Для этого требуется напряжение источника, напряжение светодиода и ток светодиода. С этими тремя значениями вы получите значение резистора в Омах. Вы должны использовать резистор этого номинала, чтобы ограничить ток и иметь номинальную схему с одним светодиодом.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
• Выход : Значение резистора.
• Подключение светодиодов : Цепь с одним светодиодом.
• Схема цепи : Нет схем.

Домашняя страница

InchCalculator.com

InchCalculator.com — это бесплатный веб-сайт, предлагающий обширную коллекцию онлайн-калькуляторов на различные темы. Он имеет калькулятор светодиодных резисторов, который можно использовать для определения номинала резистора в светодиодной цепи. Вы можете использовать этот калькулятор для схем с одним или несколькими светодиодами. Для этого вы можете начать с выбора цвета светодиода. Это автоматически заполнит напряжение светодиода в калькуляторе. Затем вы можете добавить напряжение источника, ток светодиода и количество светодиодов в цепи. Это дает вам значение резистора вместе с мощностью резистора.

Особенности:

• Вход : Напряжение питания, напряжение светодиода (или цвет светодиода), ток светодиода и количество светодиодов.
• Выход : Значение резистора и мощность резистора.
• Подключение светодиода : Один светодиод или несколько светодиодов.
• Схема цепи : Нет схем.

Домашняя страница

PhysicsCalc.com

PhysicsCalc.com — еще один бесплатный веб-сайт, который можно использовать для онлайн-расчета светодиодного резистора. На этом сайте есть многоцелевой калькулятор, основанный на законе Ома. Вы можете использовать этот калькулятор, чтобы найти один из следующих параметров, когда известны три других параметра; Сопротивление, напряжение источника, напряжение светодиода и ток светодиода. Он работает для одной светодиодной цепи. Чтобы рассчитать сопротивление, вы можете заполнить все остальные известные значения и получить значение резистора на выходе.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
• Выход : Значение резистора.
• Подключение светодиодов : Цепь с одним светодиодом.
• Схема цепи : Нет схем.

Домашняя страница

Codeduino.com

Codeduino.com содержит бесплатный калькулятор резисторов для светодиодов, который можно использовать онлайн. Это простой калькулятор, который работает для светодиодных схем с одним светодиодом. С помощью этого калькулятора вы можете найти значение резистора, который вы должны добавить между светодиодом и источником напряжения, чтобы ограничить ток. Для этого вам нужно добавить в калькулятор напряжение источника, напряжение светодиода и ток светодиода. Когда вы запускаете калькулятор с совместимыми входами, он дает вам значение резистора, которое вы должны использовать в цепи.

Особенности:

• Вход : Напряжение питания, напряжение светодиода и ток светодиода.
