Расчет сопротивления изоляции кабеля. Измерение сопротивления изоляции кабеля: нормы, методика и особенности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерить сопротивление изоляции кабеля. Какие нормы сопротивления изоляции существуют для разных типов кабелей. Какие факторы влияют на сопротивление изоляции. Какое оборудование используется для измерений.

Содержание

Что такое сопротивление изоляции кабеля

Сопротивление изоляции кабеля — это один из важнейших параметров, характеризующих состояние и качество изоляции электрических кабелей и проводов. Оно показывает, насколько хорошо изоляция препятствует утечке тока между проводящими жилами кабеля и на землю.

Измерение сопротивления изоляции позволяет:

Оценить общее состояние изоляции кабеля
Выявить повреждения и дефекты изоляции
Определить пригодность кабеля к дальнейшей эксплуатации
Спрогнозировать остаточный ресурс изоляции

Сопротивление изоляции измеряется в мегаомах (МОм) и должно быть как можно выше. Низкие значения говорят о повреждении или старении изоляции, что может привести к коротким замыканиям и другим аварийным ситуациям.

Нормы сопротивления изоляции для разных типов кабелей

Нормативные значения сопротивления изоляции зависят от типа кабеля, его номинального напряжения и условий эксплуатации. Основные требования приведены в ПУЭ и ПТЭЭП:

Для силовых кабелей до 1 кВ — не менее 0,5 МОм
Для силовых кабелей 6-10 кВ — не менее 10 МОм
Для контрольных кабелей — не менее 1 МОм
Для осветительных сетей — не менее 0,5 МОм

При этом реальные значения для исправной изоляции обычно значительно выше минимально допустимых.

Факторы, влияющие на сопротивление изоляции кабеля

На величину сопротивления изоляции кабеля влияют следующие основные факторы:

Материал изоляции (ПВХ, резина, полиэтилен и др.)
Длина кабеля
Сечение жил
Температура окружающей среды
Влажность
Механические повреждения изоляции
Старение изоляции в процессе эксплуатации

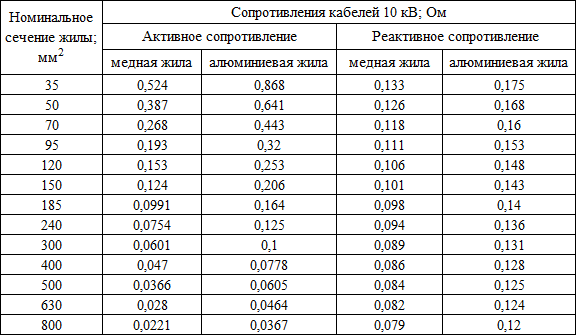

Чем длиннее кабель и меньше сечение жил, тем ниже будет измеренное сопротивление изоляции при прочих равных условиях. Повышение температуры и влажности также снижает сопротивление.

Оборудование для измерения сопротивления изоляции

Для измерения сопротивления изоляции кабелей используются специальные приборы — мегаомметры. Они позволяют подавать на изоляцию испытательное напряжение и измерять протекающий через нее ток.

Основные характеристики мегаомметров:

Испытательное напряжение — 500, 1000, 2500, 5000 В
Диапазон измерений — до 10000 ГОм
Погрешность — 2,5-5%
Наличие функции расчета коэффициента абсорбции

Для измерений на кабелях до 1 кВ обычно используются мегаомметры на 500-1000 В, для высоковольтных кабелей — на 2500-5000 В.

Методика измерения сопротивления изоляции кабеля

Измерение сопротивления изоляции кабеля проводится в следующем порядке:

Отключение кабеля от источников питания
Разрядка кабеля на землю
Отсоединение от оборудования (если возможно)
Подключение мегаомметра согласно схеме измерений
Подача испытательного напряжения
Снятие показаний через 60 секунд
Разрядка кабеля после измерений

Измерения проводятся между всеми жилами попарно и каждой жилой по отношению к земле/оболочке кабеля.

Особенности измерения сопротивления изоляции различных кабелей

При измерении сопротивления изоляции разных типов кабелей необходимо учитывать следующие особенности:

Для силовых кабелей измерения проводятся мегаомметром на 2500 В
Контрольные кабели измеряются на 500-1000 В
Коаксиальные кабели требуют специальной методики измерений
У кабелей с бумажно-пропитанной изоляцией важно учитывать температуру
Для длинных кабелей учитывается поправка на длину

Также важно проводить измерения при стабильных условиях окружающей среды и учитывать влияние температуры и влажности на результаты.

Анализ результатов измерения сопротивления изоляции

При анализе результатов измерения сопротивления изоляции кабеля оцениваются следующие параметры:

Абсолютное значение сопротивления (сравнение с нормами)
Разброс значений между жилами
Изменение значений во времени
Коэффициент абсорбции (отношение R60/R15)

Резкое снижение сопротивления изоляции или большой разброс значений между жилами говорят о повреждении или сильном износе изоляции кабеля. В этом случае требуется дополнительная диагностика или замена кабеля.

Периодичность проведения испытаний изоляции кабелей

Согласно требованиям ПТЭ, измерение сопротивления изоляции кабельных линий должно проводиться в следующие сроки:

Для кабелей напряжением до 1 кВ — 1 раз в год
Для кабелей 6-10 кВ — 1 раз в 3 года
Для кабелей постоянного тока — 1 раз в год

Кроме того, измерения обязательно проводятся после монтажа кабельной линии, ремонтных работ, технологических нарушений. Внеочередные испытания назначаются при выявлении дефектов или ухудшении характеристик изоляции.

Измерение сопротивления изоляции кабеля | Заметки электрика

Здравствуйте, читатели блога «Заметки электрика».

В прошлой статье про испытание кабельных линий я рассказывал Вам, что одним из пунктов испытания кабельных линий является измерение сопротивления изоляции кабеля.

Вот об этом мы подробно с Вами и поговорим. Рассмотрим как правильно произвести измерение сопротивления изоляции, как силовых, так и контрольных кабелей. А также познакомимся с методикой проведения этих замеров.

Подготовка к измерению сопротивления изоляции кабеля

Перед началом проведения работ по измерению сопротивления изоляции кабеля необходимо точно знать температуру окружающего воздуха.

С чем это связано?

А связано это с тем, что при отрицательных температурах, при наличии в кабельной массе частиц воды, эти частички будут находиться в замерзшем состоянии, т.е. в виде кусочков льда. Все Вы знаете, что лед является диэлектриком, т. е. не обладает проводимостью.

Поэтому при проведении измерения сопротивления изоляции при отрицательных температурах эти частички замерзшей воды выявлены не будут.

Приборы и средства измерения

Второе, что нам необходимо для проведения измерения сопротивления изоляции кабельных линий, это наличие приборов и средств измерений.

Для измерения сопротивления изоляции кабелей различного назначения я и работники нашей электролаборатории используем прибор MIC-2500. Есть и другие приборы, но мы их используем несколько реже.

Этот прибор производства фирмы Sonel и с помощью него можно замерить сопротивление изоляции кабельных линий, проводов, шнуров, электрооборудования (двигатели, трансформаторы, выключатели и т.п.), а также произвести замер степени старения и увлажненности изоляции.

Хочу заметить, что прибор MIC-2500 входит в государственный реестр приборов, которые разрешены для измерения сопротивления изоляции.

Прибор MIC-2500 должен ежегодно сдаваться в государственную поверку. После прохождения поверки на прибор ставят голограмму и штамп о прохождении поверки. В штампе указывается серийный номер прибора и дата следующей поверки.

Соответственно, что производить измерение сопротивления изоляции необходимо только исправным и прошедшим поверку прибором.

Нормы сопротивления изоляции для различных кабелей

Перед тем, как перейти к нормам сопротивления изоляции кабелей, необходимо как то их классифицировать.

Я Вам предлагаю свою упрощенную классификацию кабелей.

Кабели по назначению делятся на:

высоковольтные силовые выше 1000 (В)
низковольтные силовые ниже 1000 (В)
контрольные и кабели управления, будем их называть просто контрольными (сюда входят вторичные цепи РУ, цепи питания электроприводов выключателей, отделителей, короткозамыкателей, цепи управления, цепи защиты и автоматики и т.п.)
др.

Измерение сопротивления изоляции, как для высоковольтных кабелей, так и для низковольтных силовых кабелей производится мегаомметром на напряжение 2500 (В).

А контрольные кабели измеряются мегаомметром на напряжение 500-2500 (В).

Соответственно, у каждого кабеля существуют свои нормы сопротивления изоляции. По ПТЭЭП (п.6.2. и таблица 37) и ПУЭ (п. 1.8.37 и таблица 1.8.34):

Высоковольтные силовые кабели выше 1000 (В) — не нормируется, но сопротивление изоляции должно быть не ниже 10 (МОм)
Низковольтные силовые кабели ниже 1000 (В) — сопротивление изоляции не должно быть ниже 0,5 (МОм)
Контрольные кабели — сопротивление изоляции не должно быть ниже 1 (МОм)

Методика измерения сопротивления изоляции высоковольтных силовых кабелей

Для более яркого представления выполнения работ по измерению сопротивления изоляции высоковольтных силовых кабелей, приведу Вам наглядную схему и порядок действия.

1. Проверяем отсутствие напряжения на кабеле указателем высокого напряжения

2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции.

3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим мегаомметром на 2500 (В) поочередно на каждой жиле в течение 1 минуты.

Например, проводим измерение сопротивления изоляции на жиле фазы «С». При этом устанавливаем испытательное заземление на жилы фаз «В» и «А». Один конец мегаомметра подключаем к заземляющему устройству, или проще сказать к «земле». Второй конец — на жилу фазы «С».

На примере это выглядит вот так:

6. Показания, полученные во время измерения сопротивления изоляции высоковольтного кабеля записываем в блокнот.

Методика измерения сопротивления изоляции низковольтных силовых кабелей

Методика измерения сопротивления изоляции низковольтных силовых кабелей отличается от предыдущей (описанной выше), но незначительно.

Аналогично:

1. Проверяем отсутствие напряжения на кабеле с помощью средств защит, предназначенных для работ в электроустановках.

2. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

3. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

4. Измерение сопротивления изоляции низковольтного силового кабеля проводим мегаомметром на 2500 (В) в течение 1 минуты:

между фазными жилами (А-В, В-С, А-С)
между фазными жилами и нулем (А-N, В-N, С-N)
между фазными жилами и землей (А-РЕ, В-РЕ, С-РЕ), если кабель пятижильный
между нулем и землей (N-PE), предварительно отключив ноль от нулевой шинки

5. Показания, полученные во время измерения сопротивления изоляции низковольтного кабеля записываем в блокнот.

Методика измерения сопротивления изоляции контрольных кабелей

Ну вот мы и добрались с Вами до измерения сопротивления изоляции контрольных кабелей.

Особенностью их измерения является то, что жилы кабеля можно не отсоединять от схемы и производить замер вместе с установленным электрооборудованием.

Измерение сопротивления изоляции контрольного кабеля выполняется аналогично.

2. Измерение сопротивления изоляции контрольного кабеля проводим мегаомметром на 500-2500 (В) следующим образом.

Подключаем один вывод мегаомметра на испытуемую жилу. Остальные жилы контрольного кабеля соединяем между собой и на землю. Второй вывод мегаомметра подключаем либо на землю, либо к любой другой не испытуемой жиле.

Для наглядности смотрите фото:

В течении 1 минуты производим замер испытуемой жилы. Далее измеренную жилу возвращаем к остальным жилам кабеля и приступаем к измерению следующей жилы.

Итак каждую жилу.

3. Все полученные показания сопротивления изоляции контрольного кабеля записываем в блокнот.

Протокол измерения сопротивления изоляции кабеля

Во всех вышеперечисленных электрических измерениях, после получения показаний сопротивления изоляции кабеля, необходимо сравнить их с требованиями и нормами ПУЭ и ПТЭЭП. На основании сравнения необходимо сделать вывод-заключение о пригодности кабеля к дальнейшей эксплуатации и составить протокол измерения сопротивления изоляции.

P.S. На этом статью я завершаю. Если возникли вопросы, то смело задавайте их. А также не забывайте подписываться на новые статьи с моего сайта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Измерение сопротивления изоляции кабельных линий.

Норма. Измерение сопротивления изоляции кабельных линий. Норма.

Измерение сопротивления изоляции кабеля. Прибор MIC-2500
Наша электролаборатория оказывает услуги проведения различных электротехнических измерений. Мы располагаем штатом квалифицированных специалистов и полным набором испытательного и измерительного оборудования.
Наша аккредитация и сертификаты позволяют выдавать протоколы и акты установленного образца. Мы оперативно откликаемся на обращения наших клиентов, быстро и качественно выполняем заказы.
Существует множество ситуаций, когда требуется произвести измерение сопротивления изоляции кабельных линий.
Одно дело, когда такие измерения проводятся собственным электротехническим персоналом предприятия или организации для того, чтобы убедиться в исправности кабельной линии.
Совсем другое дело, когда на выходе должен появиться юридический документ, именуемый «протоколом проверки сопротивления изоляции проводов и кабелей».
Существует множество ситуаций, когда требуется произвести измерение сопротивления изоляции кабельных линий. Одно дело, когда такие измерения проводятся собственным электротехническим персоналом предприятия или организации для того, чтобы убедиться в исправности кабельной линии.
Совсем другое дело, когда на выходе должен появиться юридический документ, именуемый «протоколом проверки сопротивления изоляции проводов и кабелей».
Такой документ будет иметь юридическую силу только в случае, если его выдала электролаборатория прошедшая аккредитацию в уполномоченном государственном органе (Росаккредитация) и имеющая соответствующий аттестат. Например, такой протокол может затребовать энергоснабжающая организация в случае аварийного отключения кабельной линии перед повторным её включением.

Ещё протоколы предоставляются в органы Энергонадзора для приёмки в эксплуатацию вновь смонтированных или реконструируемых электроустановок, при подключении их к электросети энергоснабжающей организации.
Требования ПТЭЭП предписывают производить замеры изоляции не реже одного раза в год. Такие протоколы должны хранится у лица ответственного за электрохозяйство. К ним очень «неравнодушны» пожарные инспектора.
Меры безопасности при проведении измерений
Инженер электролаборатории проводит измерение сопротивления изоляции кабеля. Прибор MIC-2500
Организационные и технических мероприятия, обеспечивающие безопасность персонала во время измерений и испытаний кабельных линий, регламентируются «Правилами по охране труда».
Эти правила определяют порядок оформления работ, состав бригады и квалификацию персонала производящего замеры и испытания в зависимости от категории электроустановки.
Стоит заметить, что даже измерение изоляции кабельных линий и электропроводки 0. 4 кВ с помощью мегомметра должны производить специалисты, прошедшие обучение и имеющие соответствующую группу допуска по электробезопасности.
Нормы сопротивления изоляции
Параметры изоляции кабелей определяются требованиями пункта 1.8.40 ПУЭ (Правил устройства электроустановок). Для силовых кабелей, осветительных электропроводок, цепей вторичной коммутации до 1000 В. нормой являются 0.5 Мом и выше для каждой жилы кабеля между фазными проводами, по отношению к нулевому проводу и проводу защитного заземления.
Для кабельных линий напряжением выше 1000 В сопротивление не нормируется. Для определения соответствия нормам ПУЭ применяется другой параметр – ток утечки, измеряемый в миллиамперах. Испытания проводят на основе методик, утверждённых Ростехнадзором.
Величина испытательного напряжения, величина допустимого тока утечки зависят от рабочего напряжения кабеля и типа его изоляции. Кратность испытательного напряжения зависит от рода тока испытательной установки. С помощью мегомметра можно только оценить качество изоляции высоковольтного кабеля.
Электрики в повседневной практике считают нормальной изоляцию в 1 Мом на каждый киловольт рабочего напряжения. Так сопротивление изоляции кабеля 10 кВ можно считать нормальным, если оно превышает 10 Мом измеренных мегомметром на 2.5 кВ.
Вам нужно провести измерения? Обращайтесь к нам!
Наша электролаборатория аккредитована и имеет свидетельство регистрации электролаборатории в Ростехнадзоре в установленном порядке и проводит все необходимые электротехнические измерения.
Например, такие, как измерение сопротивления изоляции электропроводок и кабелей, измерение сопротивления цепи фаза-ноль, измерения связанные с сетью заземления.
Мы оказываем услуги клиентам, расположенным в Москве и Подмосковье. Сфера наших возможностей не ограничивается только измерениями. Еще мы занимаемся проектированием электроустановок и их ремонтом. Обо всем этом вы можете узнать на нашем сайте.
Связавшись с нами, вы получите компетентные консультации по всем интересующим вас вопросам.
Похожие услуги
Другие услуги
Заказать консультацию
* Нажимая кнопку «отправить», вы соглашаетесь с политикой конфиденциальности и даёте согласие на обработку своих персональных данных.

Электрические проводники в кабелях, распределительных устройствах и машинах обычно изготавливаются из меди или алюминия. Хотя и медь, и алюминий обладают фантастическими проводящими свойствами, которые делают их идеальными проводниками, окружающий их изоляционный материал должен быть противоположным, чтобы сопротивляться протеканию тока и удерживать поток электронов на правильном пути. Эти материалы известны как изоляторы.
Электрические – Для определенных способов установки производятся специальные типы кабелей. Использование неподходящего кабельного изделия может подвергнуть изоляцию воздействию как перенапряжения, так и пониженного напряжения, что приведет к ее ухудшению.
Мы все должны быть знакомы с законом Ома. Если мы приложим напряжение к резистору, а затем измерим последующий ток, мы сможем использовать формулу R=U/I (где U=напряжение, I=ток и R=сопротивление) для расчета сопротивления изоляции. Это действительно очень простой метод, и мы должны знать о многих различных типах тока, которые являются следствием измерения сопротивления изоляции. К ним относятся ток емкостного заряда, ток поляризации, ток утечки и ток проводимости.
Сопротивление изоляции рассчитывается с помощью тестера сопротивления изоляции. Как правило, для проведения теста в цепь подключаются два вывода. Как и где соединяются эти два провода, зависит от того, кем может быть испытуемый. Третий вывод, который может быть доступен или не доступен для вашего тестера, будет подключен к терминалу охраны. Защитный терминал действует, чтобы позволить вам избирательно оценивать определенные электрические компоненты, например, в большой части заводского оборудования.
Ответы на оба этих вопроса будут зависеть от того, какое у вас тестовое приложение и какие правила вы используете. Приведенные ниже таблицы взяты из BS7671:2008, поправка 1 (Требования к электроустановкам) и IEEE Std 43-2000 (Рекомендуемая практика IEEE для проверки сопротивления изоляции вращающихся механизмов:

Сопротивление изоляции наиболее часто измеряемый параметр для проверки исправности электрооборудования Изоляция. В случае кабелей IR отличается от кабеля к кабелю в зависимости от длина кабеля, толщина изоляции и тип кабеля. Например, ИК значение 1 метра кабеля и значение IR 100 метров того же кабеля не сопоставимы в абсолютном выражении, поскольку более позднее значение будет сотой частью первого. В этой статье мы попытаемся ответить на наиболее часто задаваемые вопросы, такие как:
            Сопротивление изоляции определяется как отношение приложенного напряжения к току, измеренному при данном время с начало электрификации . Обычно мы измеряем сопротивление изоляции вручную. управляемый меггер. Первоначально, когда мы начинаем вращать прибор, емкость через изоляцию заряжается, из-за чего начальный ток высок таким образом создавая впечатление низкого ИК. Когда мегомметр равномерно управляется на постоянной скорости в течение определенного времени (1 мин), напряжение, приложенное к изоляция становится постоянной, а емкость полностью заряжается. Электрический ток при прохождении через изоляцию стабилизируется омический ток в установившемся режиме и мы получаем постоянное значение сопротивления изоляции.
            Если мы рассмотрим спецификацию IS для различных типов кабелей, т. е. кабеля из сшитого полиэтилена, эластомерного кабеля и кабеля из ПВХ изолированный кабель, мы обнаружим, что метод проверки сопротивления изоляции для этих кабелей соответствует IS 10810, часть 43-1991. Эта ИС занимается измерение сопротивления изоляции кабелей. Как указано выше, напряжение для измерения ИК должно быть 300 ± 30 или 500 ± 50 В постоянного тока.
            На данный момент всегда есть один вопрос о том, должны ли высоковольтные кабели испытываться 300 ± 30 или 500 ± 50 вольт постоянного тока ИК метр, то ответ — да. Если пройти ИС кабелей даже для ВН кабель, метод испытаний соответствует стандарту IS 10810, часть 43. И этот стандарт определяет напряжение для измерения IR как 300 ± 30 или 500 ± 50 вольт постоянного тока. Таким образом, номинальное напряжение кабеля не имеет отношение к напряжению, которое должно быть приложено для измерения IR.
            После измерения определенных параметр для проверки состояния изоляционного материала или, если уж на то пошло, для любой системы, то мы должны знать предельные значения. Предельные значения означают то, что приемлемый предел и какова основная спецификация. Поскольку мы обсуждаем здесь изоляцию параметр сопротивления для кабеля, то мы должны знать предельные значения для это и регулирующая спецификация.
            Возьмем условие, в котором мы находимся проведение измерения двух кабелей одного типа и размера, но с разная длина скажем 100 м и 10 м. Измеренное сопротивление IR равно 5 МОм. то какая прочность изоляции кабеля лучше. Следующий вопрос возникает, если один лучше то насколько лучше.
            Возьмем другое условие, при котором длина кабеля одинаковая, скажем, 100 м как в случае, так и в типе, т.е. материале кабель тоже такой же, но размер другой. В этом случае также, если измеренное Значение IR такое же, скажем, 5 МОм, тогда какой кабель лучше.
            Если мы пройдем через ИС по кабелям мы обнаружим, что предельные значения сопротивления изоляции не указаны. напрямую. Вместо этого в этих спецификациях искробезопасности предельное значение изоляции задана постоянная сопротивления или объемное удельное сопротивление. Эти параметры принимают во внимание вышеупомянутые факторы, т.е. размер кабеля и длина кабель.
            Примем то же условие, который обсуждался в параграфе 3. Два кабеля одного типа и одного размера, но разной длины, т.е. 100 м и 10 м показывают одинаковое значение Сопротивление изоляции (5 МОм). Константа IR для этих двух случаев будет

Мы видим здесь явная разница в состоянии двух кабелей, которые показывали по-видимому, такое же значение сопротивления изоляции, т.е. 5 МОм. Точно так же мы можем принять второе условие, при котором сечение кабеля отличается, но все остальные такие параметры, как тип кабеля и длина кабеля одинаковы. Даже если он показывает одинаковое значение IR, константа IR будет отличаться для разных размеров кабели, из-за Log ₁₀ ( Д / г ) фактор. Мы сможем различать состояние двух кабелей, которые, по-видимому, показывают одинаковое значение ИР.
Предельные значения по некоторым ИС
Где Тип A,B,C — тип кабеля.
            Из приведенного выше видно, что минимальное значение постоянной IR или объемного удельного сопротивления кабеля указано в спецификации кабеля.
