Как рассчитать силу тока по закону Ома. Какая формула используется для вычисления напряжения в электрической цепи. Как определить сопротивление проводника, зная силу тока и напряжение. Какие единицы измерения применяются в расчетах по закону Ома.
Что такое закон Ома и как он применяется в электротехнике
Закон Ома — один из фундаментальных законов электротехники, устанавливающий связь между силой тока, напряжением и сопротивлением в электрической цепи. Он был открыт немецким физиком Георгом Омом в 1826 году и с тех пор широко используется для расчетов параметров электрических цепей.
Формулировка закона Ома гласит: сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению. Математически это выражается формулой:
I = U / R
где:
- I — сила тока (в амперах, А)
- U — напряжение (в вольтах, В)
- R — сопротивление (в омах, Ом)

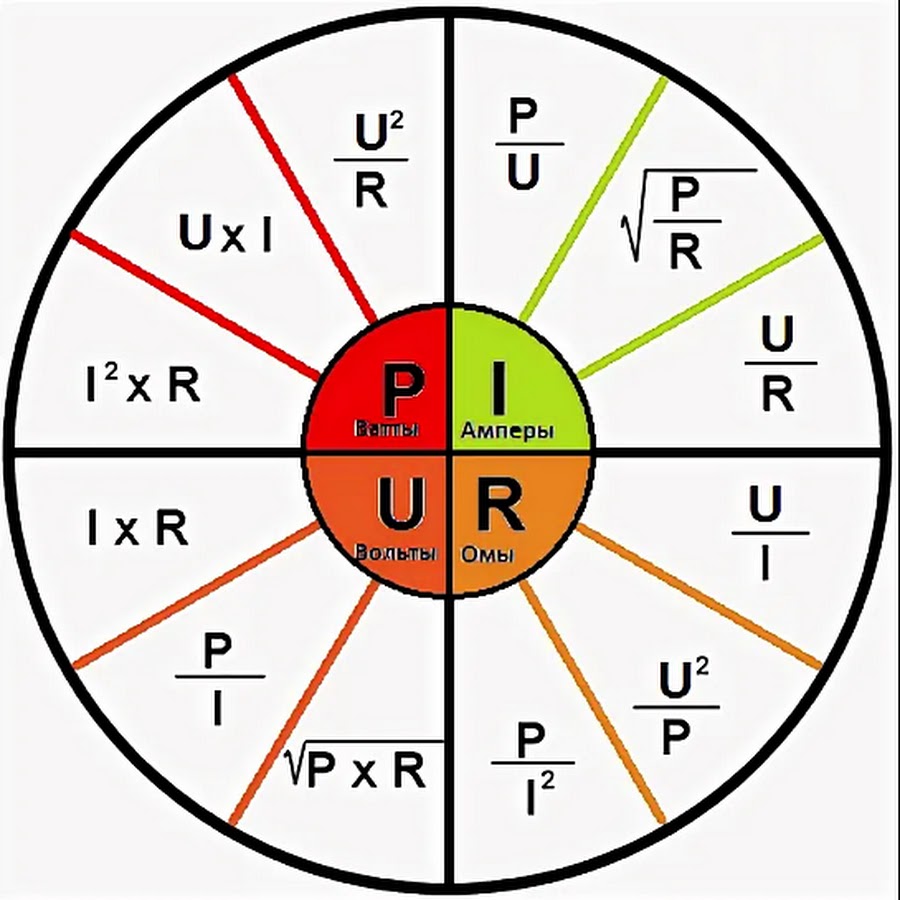

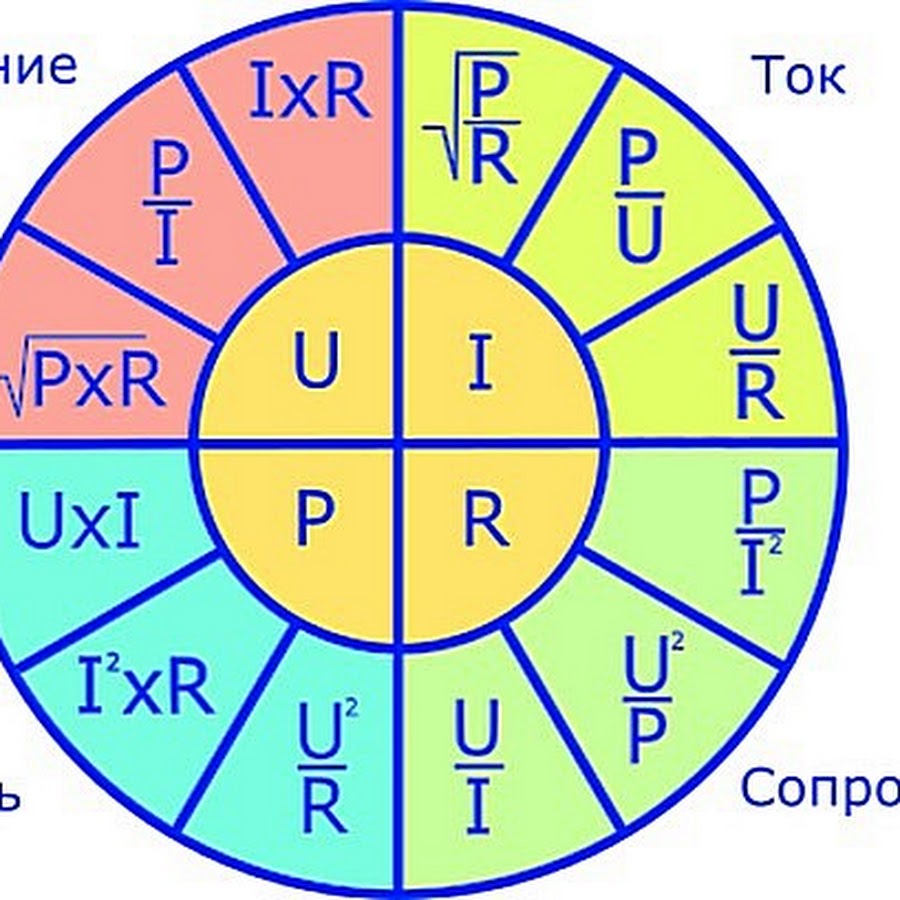

Основные формулы закона Ома для расчета параметров цепи
Из базовой формулы закона Ома можно вывести три основные формулы для расчета параметров электрической цепи:
- Расчет силы тока: I = U / R
- Расчет напряжения: U = I * R
- Расчет сопротивления: R = U / I
Эти формулы позволяют легко находить любой из трех параметров, если известны два других. Рассмотрим примеры применения каждой из них.
Пример расчета силы тока
Допустим, к резистору с сопротивлением 100 Ом приложено напряжение 12 В. Какой ток будет протекать через резистор?
I = U / R = 12 В / 100 Ом = 0.12 А
Таким образом, через резистор будет протекать ток 0.12 ампера или 120 миллиампер.
Пример расчета напряжения
Через лампочку с сопротивлением 50 Ом протекает ток 0.5 А. Какое напряжение приложено к лампочке?
U = I * R = 0.5 А * 50 Ом = 25 В
Следовательно, к лампочке приложено напряжение 25 вольт.
Как рассчитать мощность в электрической цепи
Помимо силы тока, напряжения и сопротивления, важным параметром электрической цепи является мощность. Мощность показывает, какое количество энергии преобразуется в цепи за единицу времени.Для расчета мощности используются следующие формулы:
- P = U * I
- P = I^2 * R
- P = U^2 / R
где P — мощность в ваттах (Вт).
Выбор конкретной формулы зависит от того, какие параметры цепи известны. Рассмотрим пример расчета мощности.
Пример расчета мощности
Электрический чайник подключен к сети 220 В и потребляет ток 5 А. Какова мощность чайника?
P = U * I = 220 В * 5 А = 1100 Вт
Таким образом, мощность чайника составляет 1100 ватт или 1.1 киловатта.
Применение закона Ома для расчета параметров сложных цепей
Закон Ома применим не только к простым цепям с одним резистором, но и к более сложным схемам с последовательным и параллельным соединением элементов. Рассмотрим особенности расчета таких цепей.
Последовательное соединение резисторов
При последовательном соединении общее сопротивление цепи равно сумме сопротивлений отдельных резисторов:
R общее = R1 + R2 + R3 + …
Ток через все резисторы одинаков, а напряжение распределяется пропорционально сопротивлениям.
Параллельное соединение резисторов
При параллельном соединении общее сопротивление рассчитывается по формуле:
1 / R общее = 1/R1 + 1/R2 + 1/R3 + …
Напряжение на всех резисторах одинаково, а ток распределяется обратно пропорционально сопротивлениям.
Ограничения применения закона Ома и нелинейные элементы
Закон Ома справедлив для большинства проводников, но существуют и исключения. К элементам, не подчиняющимся закону Ома, относятся:
- Полупроводниковые диоды
- Транзисторы
- Газоразрядные лампы
- Термисторы
Для таких элементов зависимость между током и напряжением нелинейная. Их характеристики описываются более сложными уравнениями или определяются экспериментально.
Практическое применение закона Ома в электротехнике и электронике
Закон Ома находит широкое применение в различных областях электротехники и электроники:
- Расчет параметров электрических цепей
- Проектирование источников питания
- Расчет систем электроснабжения
- Выбор сечения проводов
- Расчет делителей напряжения
- Проектирование схем защиты от перегрузки
Понимание закона Ома и умение применять его на практике — необходимый навык для каждого электрика и инженера-электронщика.
Онлайн-калькуляторы для расчетов по закону Ома
Для упрощения расчетов по закону Ома существуют различные онлайн-калькуляторы. Они позволяют быстро вычислить неизвестный параметр цепи, зная два других. Вот некоторые популярные калькуляторы:
- Калькулятор закона Ома на сайте calculate.ru
- Омический калькулятор от electrica.pro
- Универсальный калькулятор электрика на сайте elektrikam.com
Эти инструменты особенно полезны при работе со сложными цепями или при необходимости быстрых расчетов в полевых условиях.
Ошибки при применении закона Ома и как их избежать
При использовании закона Ома нередко допускаются ошибки, которые могут привести к неверным результатам. Вот некоторые распространенные ошибки и способы их избежать:
- Неправильный выбор формулы. Убедитесь, что используете формулу, соответствующую известным данным.
- Ошибки в единицах измерения. Всегда приводите значения к основным единицам (амперы, вольты, омы) перед расчетом.
- Игнорирование нелинейности элементов. Помните, что закон Ома применим не ко всем элементам цепи.
- Неучет внутреннего сопротивления источника питания. В реальных цепях это может значительно влиять на результаты.
- Пренебрежение сопротивлением проводов. В цепях с большими токами это может привести к существенным ошибкам.
Чтобы избежать этих ошибок, всегда проверяйте исходные данные, используйте правильные формулы и учитывайте особенности реальных цепей.
Расчёт реактивного сопротивления конденсатора и индуктивности. Онлайн калькулятор.
Прежде, чем мы приступим к расчётам разнообразных пассивных и активных фильтров, не плохо было бы сориентироваться в пространстве и задуматься — а за счёт чего происходит процесс частотной фильтрации сигналов, какой неведомый зверь должен выбежать на свист царевича после преобразования частотно-зависимыми цепями, и что это за цепи такие — частотно-зависимые?
Большая Энциклопедия Нефти и Газа учит нас, что частотно-зависимыми цепями называются электрические цепи с использованием емкостных и резистивных элементов. Спасибо, господа нефтяники и газовики — будем знать. От себя добавлю, что индуктивные элементы в частотно-зависимом хозяйстве также иногда пригождаются.
Для постоянного тока ни конденсаторы, ни катушки индуктивности никакого интереса не представляют. Сопротивление идеального конденсатора —
бесконечность, индуктивности — ноль. Другое дело — переменный ток, тут наши частотно-зависимые элементы, начинают приобретать
определённые значения сопротивлений, называемые реактивными сопротивлениями.
Графики, фазовые сдвиги, интегралы и прочие атрибуты студенческих знаний, как правило, мало кого интересуют. Если я не прав, пусть первыми бросят в меня камень и с лёгкостью найдут необходимую информацию на других сайтах. А мы ребята весёлые, поэтому сразу перейдём к делу и напишем всего пару формул:
Xс = 1 / 2πƒС, Xl = 2πƒL, где
Xc — сопротивление конденсатора переменному току, а Xl — сопротивление индуктивности переменному току.
РИСУЕМ ТАБЛИЧКУ ДЛЯ РАСЧЁТА РЕАКТИВНОГО СОПРОТИВЛЕНИЯ КОНДЕНСАТОРА
| Ёмкость конденсатора С |
пФнФ МкФ | |
| Подаваемая частота f |
Гц кГцМГц | |
| Реактивное сопротивление Xc (Ом) | ||
| Реактивное сопротивление Xc (кОм) |
ТО ЖЕ САМОЕ ДЛЯ РАСЧЁТА РЕАКТИВНОГО СОПРОТИВЛЕНИЯ ИНДУКТИВНОСТИ
| Индуктивность катушки L |
ГнмГнмкГн | |
| Подаваемая частота f |
Гц кГцМГц | |
| Реактивное сопротивление Xl (Ом) | ||
| Реактивное сопротивление Xl (кОм) |
В реальной жизни конденсаторы, помимо ёмкости, обладают также собственными последовательным и параллельным сопротивлениями и
индуктивностью, а катушки индуктивности — омическим сопротивлением провода обмотки и межвитковой паразитной ёмкостью.
Нужно Вам вооружаться этими знаниями, или нет, судить не возьмусь, а вот то, что электролитические конденсаторы имеют обыкновение
иногда взрываться при превышении допустимых уровней напряжений, либо перегреве, вызванным утечками вследствие старения —
знать надо обязательно.
Так что, если не хотите превратиться в одноглазого шахматиста из Васюков, соблюдайте технику безопасности, покупайте электролиты приличных производителей.
Расчёт параметров системы заземления |
||
|---|---|---|
|
Верхний слой грунта: |
Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
|
|
Климатический коэффициент: |
Климатическая зона I (Верт. |
|
|
Нижний слой грунта: |
Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
|
|
Количество верт. заземлителей: |
1 вертикальный заземлитель2 вертикальных заземлителя3 вертикальных заземлителя4 вертикальных заземлителя5 вертикальных заземлителей6 вертикальных заземлителей7 вертикальных заземлителей8 вертикальных заземлителей9 вертикальных заземлителей10 вертикальных заземлителей11 вертикальных заземлителей12 вертикальный заземлителей13 вертикальных заземлителей14 вертикальных заземлителей15 вертикальных заземлителей16 вертикальных заземлителей17 вертикальных заземлителей18 вертикальных заземлителей19 вертикальных заземлителей20 вертикальных заземлителей |
|
|
Глубина верхнего слоя грунта, H (м): |
||
|
Длина вертикального заземлителя, L1 (м): |
||
|
Глубина горизонтального заземлителя, h3 (м): |
||
|
Длина соединительной полосы, L3 (м): |
||
|
Диаметр вертикального заземлителя, D (м): |
||
|
Ширина полки горизонтального заземлителя, b (м): |
||
|
|
||
|
Удельное электрическое сопротивление грунта (ом/м): |
||
|
Сопротивление одиночного верт. |
||
|
Длина горизонтального заземлителя (м): |
||
|
Сопротивление горизонтального заземлителя (ом): |
||
|
Общее сопротивление растеканию электрического тока (ом): |
||
|
|
||
— 1.9; Горизонт. — 5.75)Климатическая зона II (Верт. — 1.7; Горизонт. — 4.0)Климатическая зона III (Верт. — 1.45; Горизонт. — 2.25)Климатическая зона IV (Верт. — 1.3; Горизонт. — 1.75)
