Упрощенный расчет умножителя напряжения

Принципы построения и работы схем умножения напряжения. В последнее время радиолюбители все чаще и чаще интересуются схемами питания построенным по принципу умножения напряжения. Причин этому можно назвать много, одни из самых главных — появление на рынке малогабаритных конденсаторов большой емкости и резкое удорожание медного провода, использовавшегося при намотке трансформаторов.

Немаловажно и то, что схемы с умножением напряжения позволяют значительно снизить вес и габариты аппаратуры. Однако многие попытки выбора радиолюбителями таких схем заканчиваются неудачей, поскольку не соблюдаются несколько непременных условий для достаточно надежной и качественной работы таких, казалось бы, простых схем.

Для того чтобы понять, как правильно выбрать схему и элементы умножителя, рассмотрим принципы работы таких устройств. Схемы умножителей напряжения разделяются на симметричные и несимметричные. Для начала рассмотрим принцип работы и построения несимметричных схем. Несимметричные схемы умножителей подразделяются на два типа: Схемы умножителей первого рода и схемы умножителей второго рода. Схема умножения первого рода представлена на рисунке.

Обратим внимание на то, что все эти конденсаторы заряжаются по цепочке последовательно соединенных диодов. Таким образом, через диоды в первоначальный момент проходят значительные токи заряда емкостей. Это необходимо учесть при выборе элементов для схемы умножения. Поскольку конденсатор С2 был разряжен, то теперь он зарядится почти до удвоенного амплитудного напряжения Uo.

Если емкость конденсатора С1 намного больше емкости конденсатора С2, то С2 зарядится до удвоенного амплитудного значения напряжения Uo. Если емкости этих конденсаторов равны, то все равно, через несколько периодов напряжение на конденсаторе С2 достигнет удвоенного Uo. А конденсатор С1 будет подзаряжен до напряжения Uo. Причем за счет утроенного напряжения на конденсаторе С3 и напряжения на входе конденсатор С N зарядится до учетверенного Uo.

Если наращивать ступени умножения и дальше, их работа ничем не будет отличаться от работы первых стtпеней умножения. Минимально допустимую величину конденсатора на выходе схемы умножения С N можно посчитать, исходя из заданного уровня пульсаций выпрямленного напряжения. Для начала определим сопротивление нагрузки:. Для питания анодной цепи усилителя мощности на 3-х ГУ зададим: напряжение на выходе умножителя Вольт при токе мА.

Далее все практические расчеты будут сделаны именно для усилителя этого типа. Теперь определим емкость конденсатора на выходе схемы умножения.

Для того, чтобы получить как можно более пологую статическую характеристику важно соблюдать определенные пропорции в емкостях конденсаторов, которые обеспечат равенство энергий, накапливаемых каждым конденсатором при работе на реальную нагрузку.

Наилучшие результаты дает ряд емкостей, для которого:. Где: C N —емкость конкретного конденсатора, С n — емкость конденсатора на выходе схемы, М — коэффициент увеличения емкости, определяемый по таблице:. Принцип работы этого умножителя аналогичен работе умножителя первого рода.

Основное отличие заключается в том, что в этой схеме все конденсаторы за исключением С1 заряжаются только до удвоенного напряжения Uo.

Конденсатор С1 заряжается только до Uo. Таким образом рабочее напряжение конденсаторов и диодов в умножителе напряжения второго рода может быть значительно ниже, чем в умножителе первого рода. Диоды могут быть выбраны с током. Необходимая емкость конденсаторов в этой схеме определяется по формуле:. Несмотря на увеличение каждой емкости в два раза, общая емкость конденсаторов в такой схеме будет меньше, при тех же пульсациях.

Необходимо только увеличить емкость конденсатора С1 в 4 раза по сравнению с остальными. Хотя в большинстве случаев достаточно и двух-трехкратное увеличение емкости конденсатора С1.

О включении нагрузки в такой схеме: При четном количестве ступеней умножения например 2,4,6,8 и т. Если необходимо получить нечетное количество ступеней умножения 3,5,7 и т. Симметричные схемы умножителей напряжения.

Симметричная схема умножения напряжения получается, если применить две несимметричных схемы, у одной из которых необходимо сменить полярность электролитических конденсаторов и изменить проводимость диодов. Симметричные схемы обладают теми же свойствами, но лучшими характеристиками. Немаловажное достоинство симметричных схем — удвоенная частота пульсаций выпрямленного напряжения. Практические схемы умножителей напряжения:. Схемы самые обычные, слева схема симметричного удвоителя, справа —схема несимметричного удвоителя.

Как видно эту схему удвоения можно отнести и к 1-му роду и ко 2-му роду одновременно. Внизу схема умножения напряжения первого рода, вверху — схемы умножения второго рода. Схемы с нечетной кратностью умножения не могут быть полностью симметричными.

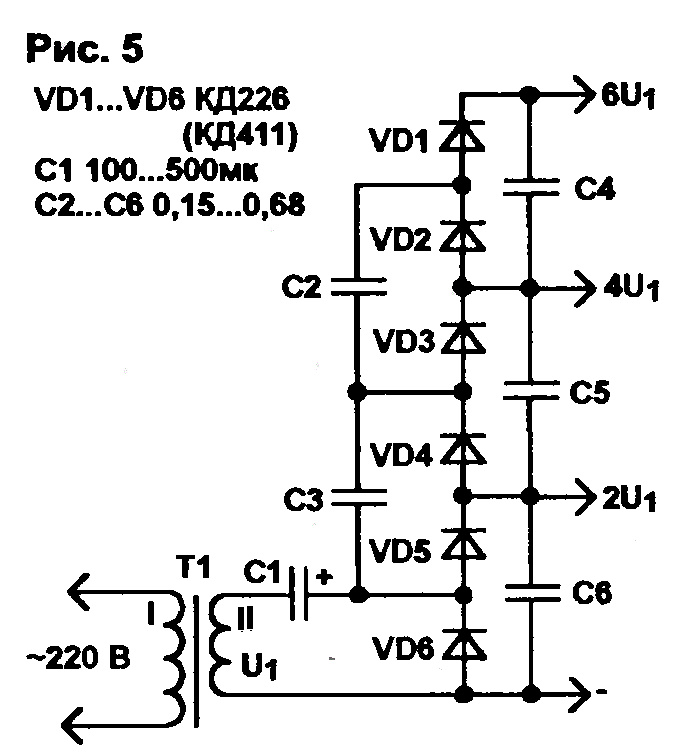

Слева вверху и внизу схемы умножения первого рода, справа вверху — схема умножения второго рода. Справа внизу — схема симметричного умножителя на 4. Умножитель на 6 представляет собой схему умножения второго рода, умножитель на 8 — два последовательно включенных умножителя на 4 первого рода. Если вам нужно получить степень умножения 5 или 7 можно подключить нагрузку к верхнему диоду с левой стороны. Разнообразие схем удвоителей очень велико. Зная основные принципы их построения, можно строить умножители различной кратности умножения.

Глас народа Это нужно чтобы заря Углядел путь сэкономить на очень высоковольтных емкостях Как в Это Вы о частоте : Тогда прошу прощения: Я думал,что о схем Мне, например, помогла чрезвычайно!

Не на ра Ясно, Четко, Достаточно и по делу Номер конденсатора по схеме. Кратность умножения напряжения. Глас народа.

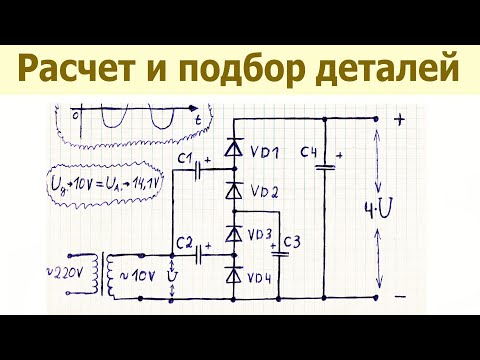

ПРОСТОЙ РАСЧЕТ УМНОЖИТЕЛЬ НАПРЯЖЕНИЯ электроника для начинающих
