Расцветка фаз в трехфазных сетях. Цветовая маркировка проводов в электрических сетях: полное руководство

Какие цвета используются для обозначения фаз, нуля и заземления в электропроводке. Как правильно определить назначение проводов по их цвету. Почему важно соблюдать стандарты цветовой маркировки при монтаже электросетей.

Содержание

Значение цветовой маркировки проводов в электрических сетях

Цветовая маркировка проводов играет crucial role в обеспечении безопасности и эффективности электромонтажных работ. Она позволяет быстро идентифицировать назначение каждого провода, что критически важно при монтаже, ремонте и обслуживании электросетей. Правильная цветовая кодировка снижает риск ошибок подключения и потенциальных аварийных ситуаций.

Основные цели цветовой маркировки проводов:

  • Обеспечение безопасности при проведении электромонтажных работ
  • Упрощение и ускорение процесса монтажа электропроводки
  • Облегчение диагностики и поиска неисправностей в электросетях
  • Стандартизация электромонтажных работ в разных странах

Стандарты цветовой маркировки проводов в России и мире

В России цветовая маркировка проводов регламентируется ГОСТ Р 50462-2009, который соответствует международному стандарту IEC 60445. Какие основные требования предъявляются к цветам проводов?


  • Фазные провода: коричневый, черный, серый (для трехфазных сетей)
  • Нейтраль (ноль): синий или голубой
  • Заземление: комбинация желтого и зеленого цветов

Важно отметить, что до 2009 года в России действовали другие стандарты цветовой маркировки. Это может вызывать путаницу при работе со старыми электроустановками.

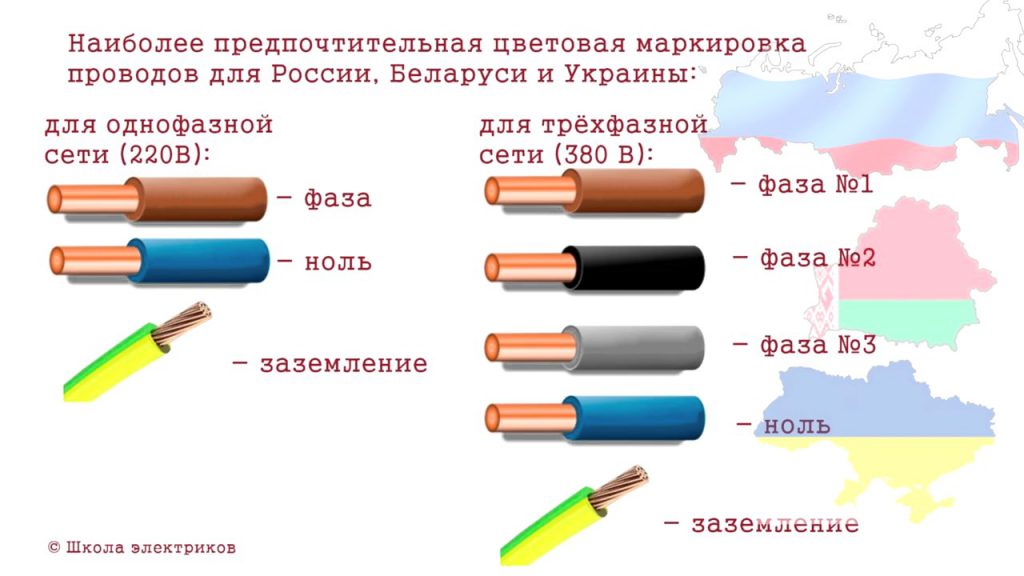

Цветовая маркировка проводов в трехфазных сетях

В трехфазных сетях особенно важно правильно идентифицировать каждую фазу. Какие цвета используются для маркировки фаз в современных трехфазных сетях?

  • Фаза A: коричневый
  • Фаза B: черный
  • Фаза C: серый
  • Нейтраль: синий
  • Заземление: желто-зеленый

Такая цветовая схема позволяет легко определить назначение каждого провода и правильно подключить трехфазное оборудование. Однако в старых электроустановках можно встретить другую цветовую маркировку фаз: желтый, зеленый и красный.

Особенности маркировки проводов в однофазных сетях

В однофазных сетях, которые чаще всего используются в жилых помещениях, применяется упрощенная цветовая маркировка. Какие цвета проводов можно встретить в типичной однофазной электропроводке?


  • Фаза: коричневый (также допускаются черный, красный)
  • Нейтраль: синий или голубой
  • Заземление: желто-зеленый

Важно помнить, что в старых электроустановках цвета проводов могут отличаться от современных стандартов. В таких случаях необходимо проявлять особую осторожность и проводить дополнительную проверку назначения проводов.

Цветовая маркировка заземляющего провода

Заземляющий провод имеет особое значение для обеспечения электробезопасности. Его цветовая маркировка должна быть легко узнаваемой. Каким цветом обозначается заземляющий провод?

Согласно международным стандартам, заземляющий провод должен иметь комбинацию желтого и зеленого цветов. Эта комбинация может быть реализована в виде:

  • Желто-зеленых полос
  • Зеленого фона с желтыми полосами
  • Желтого фона с зелеными полосами

Важно отметить, что использование только желтого или только зеленого цвета для обозначения заземления не допускается современными стандартами.

Правила маркировки нулевого (нейтрального) провода

Нулевой или нейтральный провод также имеет свою специфическую цветовую маркировку. Какой цвет используется для обозначения нулевого провода?


В современных электроустановках нулевой провод должен иметь синий или голубой цвет. Это позволяет легко отличить его от фазных проводов и заземления. Однако в старых электросетях нулевой провод может быть черного цвета, что требует особого внимания при проведении электромонтажных работ.

Особенности маркировки PEN-проводника

В некоторых системах электроснабжения используется PEN-проводник, совмещающий функции нулевого рабочего и защитного проводников. Как маркируется PEN-проводник?

  • По всей длине синим цветом с желто-зелеными полосами на концах
  • Или желто-зелеными полосами по всей длине с синими метками на концах

Цветовая маркировка в сетях постоянного тока

Хотя сети переменного тока более распространены, в некоторых случаях используются и сети постоянного тока. Какие цвета применяются для маркировки проводов в сетях постоянного тока?

  • Положительный полюс (+): коричневый
  • Отрицательный полюс (-): серый
  • Средний проводник (если есть): синий

Важно отметить, что в старых установках постоянного тока можно встретить другую цветовую маркировку: красный для положительного полюса и синий для отрицательного.


Практические аспекты применения цветовой маркировки проводов

Правильное использование цветовой маркировки проводов имеет ключевое значение для безопасности и эффективности электромонтажных работ. Как применять знания о цветовой маркировке на практике?

  • При монтаже новой электропроводки строго следуйте современным стандартам цветовой маркировки
  • При работе со старыми электроустановками не полагайтесь только на цвет проводов — проводите дополнительную проверку
  • Используйте специальные инструменты (индикаторные отвертки, мультиметры) для определения назначения проводов
  • При необходимости применяйте дополнительную маркировку проводов (бирки, наклейки) для однозначной идентификации

Соблюдение правил цветовой маркировки проводов позволяет значительно повысить безопасность и надежность электрических сетей.


какому цвету соответствует какая фаза.

Произведенные в период СССР электрические кабели имели преимущественно черную либо белую изоляцию, что создавало сложности и неудобства при электротехнических работах, т.к. не всегда возможно было идентифицировать назначение того или иного провода быстро. Сейчас же на прилавках присутствуют кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка проводов каждого типа (ноля, минуса, плюса, заземления и различных фаз) в первую очередь призвана сделать электромонтажные работы более безопасными, а нахождение и подключение контактов – более простым и быстрым.

Содержание

  • 1 Используемые цвета
  • 2 Окраска кабелей разных типов
    • 2.1 Трехфазные сети
    • 2.2 Однофазные сети
    • 2.3 Сети постоянного тока
  • 3 Правила маркировки
  • 4 Заключение

Используемые цвета

Во избежание разночтений в цветовой гамме, в зависимости от того, какой производитель изготовил эту продукцию, она строго нормируется в ПУЭ (правилах устройства электроустановок) и государственных стандартах.

До 2009 г. использовался ГОСТ Р 50462-92, в пришедшем ему на смену ГОСТ Р 50462-2009 были внесены изменения относительно расцветки проводов в трехфазных сетях, окраски плюса, минуса и ноля в сетях постоянного тока, рекомендован коричневый в качестве основного оттенка для фазы в однофазной сети, утверждено использование сочетания желтого и зеленого для заземления.
Различные виды кабелей бывают:

  • Черными
  • Коричневыми
  • Красными
  • Оранжевыми
  • Желтыми
  • Зелеными
  • Синими
  • Фиолетовыми
  • Серыми
  • Белыми
  • Розовыми
  • Бирюзовыми

Кабель помечают нужным цветом на концах (иными словами, в области соединений), а также по всей протяженности в виде сплошной цветной изоляции либо отдельных меток.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций с переменным током согласно ГОСТ 1992-го года фаза А имеет желтый цвет провода, В – зеленый провод, С – красный. По новому ГОСТу предпочтительно использовать коричневый для фазы А, черный для фазы В и серый для фазы С. В обычных бытовых кабелях для фазы А применяют белый, для фазы В — черный, для С также красный.
Провод заземления обычно имеет расцветку в виде желто-зеленых полос в продольном либо поперечном направлении. При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка кабеля заземления может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, как улучшающий коррозионную защиту. Также черный цвет использовался в обозначении провода заземления повсеместно до внесения изменений в нормативную документацию в 2009 году.
Ноль имеет изоляцию провода синего либо голубого цвета.

Однофазные сети

В этом типе сетей с переменным током изоляция фазы чаще всего имеет коричневый, серый либо черный, но допускается также использование красного, фиолетового, розового, белого и бирюзового оттенков. При этом в однофазной сети, питаемой однофазным источником энергии, обычно используют провода с коричневой изоляцией. Если же однофазная жила выполняется, как ответвление трехфазной электроцепи, то она маркируется тем цветом, которым маркировалась фаза трехфазной цепи.
Провода заземления аналогично предыдущему случаю маркированы сочетанием желтого и зеленого.
PEN проводники, в которых соединены защитный ноль и рабочий ноль по всей длине окрашены синим, а на концах имеют желто-зеленую маркировку. При этом ГОСТ разрешает и иной вариант – желто-зеленые линии по всей протяженности провода и метки синим на концах.

Сети постоянного тока

Если система с сетью постоянного тока вводилась в эксплуатацию до 2009 г., то ноль должен быть светло-синим, плюс — красным, отрицательный полюс – темно-синим. Согласно данным нового ГОСТа для плюса следует использовать коричневый, для минуса — серый, а для ноля – синий.

Правила маркировки

Маркировка выполняется на концах проводов, т.

е. в местах их соединения между собой либо различным оборудованием.
Допускается сочетать разрешенные для маркировки цвета, но по возможности избегая путаницы. Так, желтый и зеленый могут быть использованы только в сочетании друг с другом и только для заземления, а не, к примеру, плюса/минуса.
Если провода в системе изначально маркированы неправильно или не маркированы вовсе, то это можно исправить:

  • Нанесением буквенной, символьной или цветовой маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейкой полиуретановых бирок с надписями
  • Использованием термоусадочной трубки либо изоляционной ленты нужного цвета

Естественно, нужно предварительно определить, какой провод является плюсом, какой минусом и т.д. назначение каждого провода (в бытовой электрической сети это можно сделать при помощи индикаторной отвертки либо мультиметра).

Не всегда есть возможность создании цветной схемы электроцепи в бумажном варианте. Тогда в черно-белых копиях для однозначной идентификации цвета каждого типа провода применяются буквенные обозначения. Их полный список приведен в ГОСТ Р 50462-2009. Для маркирования кабелей, включающих несколько проводов разного типа в буквенных обозначениях разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность возникновения ошибок и аварийных ситуаций. Поэтому соблюдать ее необходимо даже системе индивидуального электроснабжения квартиры или дома, не говоря уже более крупных промышленных, торговых, общественных и прочих объектах.

Цвет провода земли в трёхфазной сети: международные требования к маркировке

Заземляющий проводник соединяет электрическое устройство (или иную металлическую конструкцию) с землёй, которая имеет отрицательное значение потенциала электростатического поля. Заземление предназначено для отвода тока в случае пробоя на корпусе прибора.

  • Цветные провода
    • Цвет земли
    • Фазовая жила
    • Маркировка нейтрали
  • Правильность подключения

Главная задача земельной шины — защита механизма от разрушения, а человека — от травмы. Поэтому при ремонте или монтаже электрических сетей специалисты обязаны знать цвет земли.

Цветные провода

Чтобы электрический прибор заработал, на него подаётся питание от источника энергии. Это осуществляется с помощью проводов. Чтобы создать разность потенциалов на контактах, потребуется как минимум два провода — нулевой и фазовый. Для безопасной работы к устройству подводится заземляющая шина.

Таким образом, к электрическому механизму должны быть подключены фаза, ноль, земля. Цвета проводов укажут на предназначение каждой шины.

В европейском сообществе цветовая маркировка электрических проводников осуществляется в соответствии со стандартом IEC 60445, принятым в 2010 году. На территории России действует ГОСТ 50462 от 2009 года, который полностью соответствует международным правилам.

Цвет земли

Современные стандарты требуют наличия шины заземления в сети и заземляющего контакта на электрическом устройстве. Следует помнить, что гарантийные обязательства фирмы производителя распространяются только на приборы, которые имеют надёжное соединение с заземлённой линией.

Кабель заземления — это провод жёлто-зелёного цвета. Многожильный провод окрашен в жёлтый цвет с продольной зелёной полосой. Проводник с одной жилой имеет основной зелёный фон. Вдоль провода идёт жёлтая линия.

Иногда встречается нестандартная однотонная окраска — жёлтая или зелёная. По регламенту Международной электротехнической комиссии использование проводов в таком цветовом варианте запрещено.

На приборах и электросхемах «земля» обозначается латинскими буквами PE. Аббревиатура соответствует английскому выражению Protective Earth, что в переводе с английского языка означает «защищённое заземление».

Фазовая жила

Для окрашивания изоляционного слоя проводов, по которым подаётся напряжение, используются любые цвета. Наиболее часто употребляются чёрный, красный и белый, что, однако, не соответствует требованиям технических нормативов.

На схемах фазовые проводники отмечаются буквой L. Специалисты по-разному расшифровывают значение условного сокращения. Это может быть Line («линия»), или Lead («подводящий провод»), или Live («напряжение»).

В сетях с несколькими подающими ток шинами каждая фаза обозначается своей цифрой (L 1, L 2, L 3). Цвет фаз в трёхфазных сетях может быть любым, за исключением жёлтого, зелёного и синего.

Однако европейские правила устанавливают чёткие цветовые различия фазовых проводов:

  • L 1 — коричневый.
  • L 2 — чёрный.
  • L 3 — серый.

Если в сети имеется всего три провода, то возникает вопрос о цвете фазы. В однофазной цепи с напряжением 220 вольт используется проводник с коричневой изоляцией.

Маркировка нейтрали

Нулевой провод окрашивают в оттенки синего цвета. Жёсткий кабель с одной жилой имеет плотный ультрамариновый цвет. Легко гнущийся многожильный проводник покрыт изоляцией голубого колера.

Нейтральная шина имеет обозначение N, что означает Null — «нулевой», или Neutral — «нейтральный».

Правильность подключения

При работе с существующими электрическими сетями не следует полагаться только на цветовое различие проводников. Отдельные самодеятельные мастера не учитывают раскраску изоляции кабелей при монтаже. Специалисты рекомендуют проверить и определить назначение каждого провода. Отвёртка с индикатором и мультиметр поможет разобраться в электрической разводке.

С помощью светодиодной отвёртки легко найти фазовый провод, на который подаётся напряжение. Металлическая часть прибора прикасается к оголённому концу проводника. При этом нажимается специальная кнопка. Если индикатор светится, значит, это фазовая линия. Если диод не зажёгся, то это «земля» или «нуль».

Во время работы необходимо соблюдать меры предосторожности:

  1. Действия с отвёрткой производятся одной рукой.
  2. Запрещается прикасаться другой рукой к стенам и металлическим предметам, чтобы избежать поражения электрическим током.

Прозвонить электрическую разводку удобно с помощью мультиметра, который снабжён щупами со специальными зажимами. Профессионалы называют их «крокодилами» из-за схожести с челюстью аллигатора.

Перед работой с однофазной схемой разводки, имеющей три линии, тестер настраивается на измерение напряжения. Переключатель устанавливается на значение 220 вольт. Щупы прикладываются к двум разным проводам.

Если измерительный прибор не реагирует на прикосновение к проводникам, значит, это «нулевая» и «земельная» линии. Один из «крокодилов» присоединяем к свободному проводу. Мультиметр покажет напряжение, подтверждая подключение к «фазе».

Следующий шаг — определение «нейтрали» и «земли». Щуп на «фазе» не отключается. Свободным «крокодильчиком» поочерёдно замыкается цепь в оставшихся проводах. Линия, в которой тестер покажет большее напряжение, является нейтральной. К другому проводу подключено заземление.

Разноцветные провода помогают избежать ошибок при ремонте и монтаже электрических цепей. Работа с проводами разного колера проводится быстрее. Кроме того, разнообразная расцветка кабелей более удобна для электрика. Намного приятнее иметь дело с проводниками различных оттенков, чем смотреть на переплетение однотонных кабелей.

Австралийский трехфазный цветовой код Стандарт

Для трехфазной проводки наши стандартные цвета:

  • Фазы: красный, белый, (темный) синий
  • Нейтральный: Черный
  • Земля: зеленый/желтый

Например, любой трехжильный (3C+E) или четырехжильный (4C+E) силовой кабель, купленный в Австралии, будет соответствовать указанным выше цветовым кодам.

Эти цвета настоятельно рекомендуются, но не являются обязательными.

  1. Внутренняя проводка оборудования может поставляться с европейскими цветовыми кодами (коричневый, серый, черный, синий) — это разрешено AS 3000.

  2. Проводка может быть вообще без цветовой маркировки. Например, вся проводка может быть серой, с проводами, идентифицированными номерами или этикетками — это также разрешено AS 3000. В частности, немецкое оборудование часто бывает таким — непонятная коллекция серых спагетти.

Поэтому писать спецификацию, что «все цвета проводов должны соответствовать AS 3000», — довольно слабая спецификация. Лучше указать, что трехфазные силовые цепи должен быть идентифицирован по цветам, а допустимые цвета: красный, белый и темно-синий для фазных проводников, черный для нейтрали и зеленый/желтый для заземления.


Для однофазной проводки я видел как а) красный активный / черный нейтральный, и б) коричневый активный, голубой нейтральный (европейский стиль). AS 3000 допускает оба варианта — если вы не смешиваете две цветовые схемы в одной инсталляции.


Соответствующие цитаты Из AS3000:2007+A2 Правила подключения :

 3.8 ИДЕНТИФИКАЦИЯ
3.8.1 Общие положения
Проводники монтажной проводки должны быть четко обозначены, чтобы указать
их предполагаемая функция как активная, нейтральная, заземляющая или эквипотенциальная
соединительные проводники.
Где идентификация достигается с помощью цвета проводника
изоляции должны использоваться цвета, указанные в таблице 3.4.
Проводники с зеленой, желтой или зелено-желтой комбинацией цветов
изоляция или оболочка не должны использоваться в качестве активных или нейтральных проводников в
монтажная проводка.
ЗАМЕТКИ:
1 Исключения и специальные применения для цветов предусмотрены в пункте 3.8.3.
2 Внутренняя проводка оборудования не считается установочной проводкой, но может
 в зависимости от конкретных стандартов оборудования.
3 Электропроводка распределительного щита не считается установочной электропроводкой, а
 АС/НЗС 3439серия ограничивает комбинацию зеленого/желтого до
 идентификация заземляющих проводников. ТАБЛИЦА 3.4
ЦВЕТА ПРОВОДНИКОВ ДЛЯ МОНТАЖНОЙ ПРОВОДКИ
+------------------------+---------------------------------------- --------------+
| Функция | Цвет изоляции |
+------------------------+---------------------------------------- --------------+
| Защитная земля | Зеленый/желтый |
+------------------------+---------------------------------------- --------------+
| Эквипотенциальное соединение | Зеленый/желтый |
+------------------------+---------------------------------------- --------------+
| Нейтральный | Черный или голубой |
+------------------------+---------------------------------------- --------------+
| Активный | Любой цвет, кроме зеленого, желтого, |
| | зеленый/желтый, черный или голубой |
+------------------------+---------------------------------------- --------------+
ЗАМЕТКИ:
1 При использовании зеленого/желтого цвета один цвет должен покрывать не менее 30% и
 не более 70% площади поверхности, при этом другой цвет покрывает
 остаток поверхности.
2 Рекомендуемые цвета для активных элементов:
 а) красный или коричневый для однофазного; или же
 (b) Красный, белый или темно-синий для многофазности. 3 Если цвета используются для обозначения жил кабеля, кабели AS/NZS
 идентификационные цвета и европейские идентификационные цвета кабелей не должны
 в одном и том же корпусе проводки или в одном многожильном кабеле.
... [обрывок] ....
3.8.3.2 Активные и нейтральные проводники
Активный или нейтральный проводник не обязательно должен быть окрашен в соответствии с
цвета, разрешенные Таблицей 3.4, где:
(a) изолированные жилы в многожильных гибких кабелях имеют каждую жилу
 четко идентифицируемый с помощью нумерации, буквенного обозначения или эквивалентного
 означает; или же
(b) жилы гибких шнуров и кабелей идентифицируются по альтернативным
 цвета в соответствии с п.3.8.3.3; или же
(c) изолированные воздушные проводники идентифицируются по ряду небольших
 продольными ребрами по окружности, нулевой провод должен
 быть идентифицирована несколькими продольными ребрами, равномерно расположенными вокруг
 всю окружность и длину проводника, что четко
 отличать его от других проводников.
