Расключение проходного переключателя: Как правильно подключить проходной выключатель | Схема подключения переключателя

правила подключения + монтажная инструкция

Разнообразие электроустановочных изделий позволяет обеспечить комфортное управление осветительным оборудованием. Несмотря на внешнее сходство моделей, схема подключения проходного выключателя принципиально отличается от стандартного прибора, равно, как и его функционал.

Вам знакома ситуация, когда перед сном приходится вставать с постели, чтобы выключить свет в спальне перед сном? Или, погасив свет, предстоит идти к спальне по длинному темному коридору? Малоприятное занятие, согласны?

Чтобы исключить подобные ситуации, можно воспользоваться проходном переключателем — он обеспечит возможность управлять освещением из разных точек в помещении. Информация, предложенная в этой статье, поможет разобраться в принципе работы такого выключателя, схемах его подключения.

Содержание статьи:

• Особенности использования проходного выключателя
• Схема подключения изделия
• Порядок монтажа устройства
• Выводы и полезное видео по теме

Особенности использования проходного выключателя

Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных — эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.

Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой — переключение.

Рекомендуем ознакомиться с тонкостями .

Проходная модель выключателя — удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования

Использование таких приборов целесообразно в перечисленных ниже ситуациях:

1. В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе — в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
2. На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
3. В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.

Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.

Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх

Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного — два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.

Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.

Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши — цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении — свет горит, когда в разном — гаснет.

Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию

Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.

Схема подключения изделия

Для удобного управления светом из нескольких мест применяется минимум два одноклавишных проходных устройства, поскольку они работают только в паре. Каждый из них оснащен одним контактом на вход, двумя — на выход.

Как и при установке любого электротехнического оборудования, перед монтажом проходного выключателя необходимо обесточить участок электросети, отключив питание на распределительном щите. Чтобы убедиться в отсутствии напряжения в проводах, можно воспользоваться индикаторной отверткой. Аналогичная проверка производится во всех местах подключения.

При подключении проходных выключателей используется минимум два изделия. В цепи может присутствовать один или несколько светильников, которые будут включаться/выключаться одновременно

При прокладке проводки скрытого типа для подведения проводов , делаются отверстия для распредкоробок и подрозетников в соответствии со схемой размещения приборов.

Планируя работы важно понимать, что просто заменить обычный выключатель на проходной не получится. Провода рекомендуется прокладывать на расстоянии 15 см от потолка. Их можно не только протягивать скрытым способом, пряча в штробы, но и укладывать , прятать в короба, лотки.

Второй способ позволит снизить трудоемкость работ, а также минимизировать затраты при необходимости ремонта. Концы кабеля заводятся в распредкоробки, соединяются при помощи .

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.

Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

• кабель от осветительного прибора;
• питающий провод от автомата;
• провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, «ноль» выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

•  концы проводов;
• используя индикатор, найдите фазный провод и нулевой;
• проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
• на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
• соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
• к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать .

Другие способы и правила качественного и правильного соединения проводов мы рассмотрели .

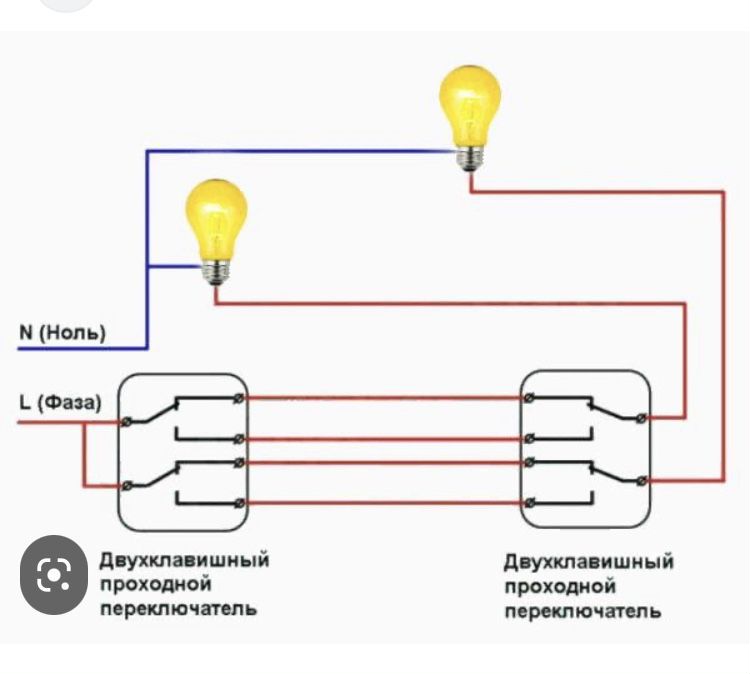

В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы с двух и трех мест, снабдив материал наглядными схемами.

Выводы и полезное видео по теме

Имея схему подключения проходного выключателя, базовый опыт выполнения электромонтажных работ, можно модернизировать домашнюю систему управления освещением самостоятельно.

Предложенное ниже видео поможет разобраться в отличиях обычного и проходного выключателя, определиться с порядком проведения монтажных работ:

Этот ролик поможет подключить проходные выключатели без использования распределительной коробки:

А это видео поможет обеспечить управление освещением из трех или более мест.

Возможность повышения комфорта проживания, сочетающаяся со снижением расходов на оплату электроэнергии, интересует многих, поэтому использование проходных выключателей становится все популярнее среди собственников просторных квартир, частных коттеджей.

Если у вас есть опыт самостоятельной установки подобного коммутационного оборудования, поделитесь своими достижениями с другими посетителями нашего сайта. Если вы только присматриваетесь к такому решению, у вас есть вопросы, задавайте нашим экспертам в расположенном ниже блоке.

Проходной выключатель: устройство и подключение

Содержание

• 1 Как подключить проходной выключатель?
• 2 Работа проходного выключателя
• 3 Как управлять освещением из трех мест?

На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю. Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.



Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

Как подключить проходной выключатель?

Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

Для того чтобы воплотить ее в жизнь вам потребуется два переключателя. Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.



Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

• Распределительная коробка.
• Переходные выключатели.
• Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Читайте: разборка выключателя своими руками.

Нормально разомкнутый и нормально замкнутый переключатель

31 мая 2022 г.

Шон Маквильямс

Нормально разомкнутый (НО) и нормально замкнутый (НЗ) — это разные термины, широко используемые в электротехнике применительно к переключателям. Plash знаком с этой частью электрических компонентов, поэтому мы объясним, что означает каждый из них, как они работают, и приведем несколько примеров того, где их можно использовать.

Теперь давайте углубимся в сравнение нормально разомкнутых и нормально замкнутых переключателей.

Что означает нормально открытый переключатель?

Нормально разомкнутый означает, что переключатель или контакт (когда он не сжат или активирован) не пропускает ток в нормальном состоянии. На приведенной ниже диаграмме показано, что, когда переключатель находится в обесточенном/исходном состоянии, он позволяет току проходить через него. Когда переключатель активируется или сжимается, он размыкает цепь и останавливает поток тока.

Нормально разомкнутые контакты и выключатели могут быть без фиксации или с фиксацией:

• Мгновенные переключатели — они меняют состояние только на время нажатия или активации.
• Переключатели с фиксацией — они меняют состояние при однократном нажатии, а затем при повторном нажатии возвращают его в исходное положение.

Где используются нормально разомкнутые переключатели?

Когда переключатель нормально разомкнут, через него проходит питание и электрический ток. Нормально открытые выключатели используются по-разному. Ниже приведены несколько примеров нормально разомкнутых выключателей.





Выключатель освещения

Когда выключатель освещения находится в положении «Вкл.», подается питание, а выключатель разомкнут. Затем, когда он выключается, питание и ток прекращаются и больше не проходят через переключатель.

Пусковые кнопки

Обычно разомкнутые переключатели могут быть нажатиями, которые в их состоянии по умолчанию не устанавливают электрический контакт с цепью. Это означает, что при нажатии кнопки запуска включается любое устройство или машина, которыми она управляет.





Кнопки сброса

Кнопка сброса — еще один пример нормально разомкнутой кнопки. Подобно кнопке питания, она закрывается или сбрасывается только при нажатии самой кнопки.







Другие области применения:

• Нормально разомкнутые контактные блоки.
• Нормально замкнутые реле.
• Ножные переключатели.

Что означает нормально закрытый (NC)?

Нормально замкнутый переключатель или контактный переключатель — это переключатель, который пропускает электрический ток, когда он находится в нормальном состоянии (не сжат или не активирован). На приведенной ниже диаграмме вы сможете увидеть, как выглядит переключатель в нормальном состоянии и когда он активирован. Ток всегда протекает через переключатель до тех пор, пока он не будет активирован или сжат, после чего поток останавливается.

Где используются нормально замкнутые выключатели?

Нормально замкнутые выключатели используются во многих различных приложениях. Кнопки аварийной остановки являются одними из самых распространенных. Как только кнопка активируется или нажимается, питание отключается, и машина или оборудование отключаются.



Кнопки аварийной остановки

Кнопки аварийной остановки использовали нормально замкнутые выключатели из соображений безопасности. Это защитное устройство, которое мгновенно отключит машины в случае возникновения чрезвычайной ситуации.







Кнопки остановки

По умолчанию для кнопок остановки используется нормально замкнутый переключатель. В зависимости от нормального состояния и активного состояния переключателя этого типа нажатие кнопки «Стоп» активирует переключатель, в результате чего электрический ток прекращается.







Другие области применения:

• Нормально замкнутые контактные блоки.
• Нормально замкнутые реле.

Электрические аксессуары для планшета

Благодаря нашему многолетнему опыту в области освещения и электротехники, Plash с гордостью предлагает электрические аксессуары и рекомендации, которые потребуются нашим клиентам для установки любого из наших продуктов. Если вы ищете светотехнические изделия и электрические компоненты, свяжитесь с нами!

Читать далее

Как установить светодиодные ленты

30 марта 2022 г.

Шон Маквильямс

Оставить комментарий

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Объяснение урока: Как работают переключатели

В этом пояснении мы научимся описывать, как работает переключатель в последовательной цепи, и выявлять проблемы при использовании переключателей.

Если вы когда-либо включали или выключали свет, вы пользовались выключателем.

Переключатель — это компонент, который можно добавить в цепь.

Давайте начнем с повторения того, что мы уже знаем о цепях и их компонентах.

Электрический заряд — это свойство, которым могут обладать частицы. Электричество – это энергия, возникающая в результате движения заряженных частиц.

Электрическая цепь представляет собой путь, по которому может протекать электрический заряд.

Когда в цепь добавляется переключатель, мы можем использовать его для управления компонентами цепи. Мы можем включать и выключать компоненты, замыкая или размыкая цепь с помощью переключателя.

Определение: Переключатель

Переключатель — это компонент электрической цепи, который замыкает или размыкает цепь, включая и выключая компоненты.

Вот схема цепи с выключателем.

Не все переключатели выглядят одинаково, и их можно нарисовать разными способами.

Пример 1. Распознавание переключателя

Определите переключатель в показанной электрической цепи.

Ответ

Мы видим, что эта схема состоит из четырех различных компонентов: 1, 2, 3 и 4.

Компонент 1 — это батарея, обеспечивающая электроэнергией цепь.

Компонент 2 — разомкнутый переключатель.

Компонент 3 представляет собой пару лампочек, которые загорятся, если цепь исправна (замкнута).

Компонент 4 — это провод, который используется для соединения всех компонентов вместе.

Итак, компонент 2 — это переключатель.

Многие электроприборы, которые мы используем в повседневной жизни, имеют встроенные выключатели, в том числе

• тостеры,
• пылесосы,
• телевизоры (пульт дистанционного управления),
• утюги,
• чайники.

Пример 2. Идентификация бытовых приборов, содержащих выключатели

Какие из следующих электроприборов имеют встроенный выключатель? Выбрать все, что подходит.

4. Все вышеперечисленное

Ответ

переключение переключателя с выключенного на включенное и замыкание цепи. Итак, вариант А верный.

Это также верно, когда вы включаете лампу или нажимаете кнопку питания на ячейке телефон.

Значит, варианты Б и С тоже верны.

Итак, правильный ответ — вариант D: все вышеперечисленные электроприборы имеют встроенный в них переключатель.

Выключатель может быть как разомкнутым, так и замкнутым.

Пример 3. Определение разомкнутых и замкнутых выключателей

Посмотрите на приведенные схемы. В какой из цепей загорится лампочка?

Ответ

Мы видим, что переключатель в цепи А разомкнут.

Когда выключатели разомкнуты, цепь разрывается с разрывом, поэтому электрический заряд не может поток. Это значит, что схема не сработает, и лампочка не загорится.

Мы видим, что переключатель в цепи B замкнут.

Когда переключатели замкнуты, в цепи нет разрыва, поэтому может течь электрический заряд. Это означает, что схема сработает, и лампочка загорится.

Итак, лампочка в цепи B загорится.

Переключатели позволяют нам включать и выключать вещи, но почему это полезно?

Выключение электрических устройств с помощью выключателя, когда мы их не используем, может помочь нам

1. сэкономить энергию и деньги, так как растрата электроэнергии стоит денег, а также вредна для окружающая среда;
2. храните в безопасности, потому что если вы оставили горячий утюг включенным, когда вы им не пользуетесь, это может быть опасность и обжечь кого-либо.

Пример 4. Определение важности переключателей

Почему важно встраивать выключатели в электрические цепи? Выберите все, что применять.

1. Для экономии электроэнергии, когда она нам не нужна
2. Поскольку цепь не может нормально работать без выключателя
3. Чтобы сделать электроприборы более безопасными в использовании
4. Выключатели не важны для встраивания в электрические цепи.

Ответ

Отключение наших электроприборов с помощью выключателей позволяет нам экономить электроэнергию, поэтому ответ А правильный. Экономия электроэнергии помогает нам сэкономить деньги, а также защитить среда.

Ответ B неверен, поскольку цепь может работать без выключателя. Минимум Компоненты, необходимые для создания рабочей цепи, — это батарея или элемент и провод.

Ответ C правильный, потому что отключение приборов с помощью выключателя может защитить нас. Например, оставив горячий утюг включенным, можно получить ожог. сами себя.

Ответ D неверен, так как важно, чтобы выключатели были встроены в электрические схемы.

Итак, правильные ответы — вариант А и вариант С: переключатели позволяют экономить электричество и сделать электроприборы более безопасными в использовании.

Знаете ли вы, что выключатель можно сделать из подручных материалов?

Эта схема имеет переключатель, сделанный из металлической скрепки, металлических штифтов и куска картон.

Чтобы выключатель работал, он должен быть сделан из электрического проводника.

Как мы уже знаем, электрический проводник представляет собой материал, который позволяет электрическому заряду легко проходить через него. Все металлы и некоторые неметаллы проводят электричество.

Если переключатель сделан из электрического проводника, он позволяет передавать электричество через него, когда он замкнут.

Правило: Материал переключателя

Переключатель должен быть изготовлен из электрического проводника, чтобы электрический заряд мог проходить через него, когда он замкнут.

Пример 5: Выбор материалов для изготовления переключателя

Выключатели могут быть изготовлены из различных материалов, включая предметы домашнего обихода. Как вы думаете, какой из этих предметов может стать хорошим самодельным выключателем?

1. Пластиковая ложка
2. Металлическая вилка
3. Деревянный карандаш

Ответ

Переключатель должен пропускать электрический заряд, когда он замкнут. Следовательно, переключатель должен быть изготовлен из материала, который позволяет электрическому заряду течь через него, также известного как электрический проводник.

Металл проводит электричество, а пластик и дерево — нет.

Итак, вариант Б — правильный ответ: только из металлической вилки получится хороший самодельный выключатель.

В этом объяснении мы научились описывать работу переключателя в последовательной цепи и определять проблемы при использовании переключателей.

Вот краткое изложение всего, что мы узнали.
