Расключение проходного выключателя. Проходные выключатели: схемы подключения, особенности монтажа и альтернативные решения

Как правильно подключить проходной выключатель. Какие существуют схемы подключения проходных выключателей. В чем особенности монтажа проходных выключателей. Какие есть альтернативные решения для управления освещением с нескольких мест.

Что такое проходной выключатель и для чего он нужен

Проходной выключатель — это специальный тип выключателя, который позволяет управлять освещением из двух или более мест. Он имеет три контакта вместо двух, как у обычного выключателя.

Основные преимущества использования проходных выключателей:

• Возможность включать и выключать свет с разных точек помещения
• Удобство управления освещением в длинных коридорах, на лестницах, в больших комнатах
• Повышение комфорта и безопасности при передвижении по дому

Проходные выключатели чаще всего устанавливают:

• В начале и конце длинных коридоров
• На верху и внизу лестниц
• У входа и выхода из проходных комнат
• Возле кровати и у входа в спальню

Схемы подключения проходных выключателей

Схема на два проходных выключателя

Это самая простая и распространенная схема для управления освещением с двух мест. Для ее реализации потребуются:

• 2 проходных выключателя
• 3 трехжильных кабеля
• Распределительная коробка
• Светильник

Принцип работы:

1. Фаза подключается к общему контакту первого выключателя
2. Два других контакта соединяются с контактами второго выключателя
3. От второго выключателя провод идет на светильник
4. Нулевой провод подключается напрямую к светильнику

Схема на три проходных выключателя

Для управления освещением с трех мест используется следующая схема:

• 2 проходных выключателя по краям
• 1 перекрестный выключатель посередине
• 4 трехжильных кабеля

Особенности подключения:

• Крайние выключатели соединяются как в схеме на два выключателя
• Средний перекрестный выключатель имеет 4 контакта
• Усложняется разводка проводов

Монтаж проходных выключателей

Последовательность действий при установке проходных выключателей:

1. Обесточить электрическую сеть
2. Установить монтажные коробки для выключателей
3. Проложить кабели согласно выбранной схеме
4. Подключить провода к контактам выключателей
5. Закрепить выключатели в монтажных коробках
6. Установить декоративные панели
7. Проверить работоспособность схемы

Альтернативные решения для управления освещением

Импульсные реле

Преимущества использования импульсных реле:

• Простая схема подключения
• Экономия на силовом кабеле
• Возможность подключения неограниченного количества выключателей
• Опция дистанционного управления

Недостатки:

• Более высокая стоимость оборудования
• Необходимость места для установки реле

Умные выключатели

Современные smart-выключатели позволяют:

• Управлять освещением через приложение на смартфоне
• Настраивать сценарии и расписания работы
• Интегрировать освещение в систему умного дома

При выборе умных выключателей следует учитывать особенности их работы и возможные проблемы с безопасностью.

Ошибки при подключении проходных выключателей

Самые распространенные ошибки при монтаже:

• Неправильное подключение фазного и нулевого проводов
• Путаница в проводах между выключателями
• Некачественные соединения в распределительных коробках
• Использование проводов недостаточного сечения

Чтобы избежать проблем, рекомендуется:

• Внимательно изучить схему перед началом работ
• Использовать качественные материалы
• Аккуратно выполнять все соединения
• Проверять работоспособность на каждом этапе монтажа

Выбор проходных выключателей

При выборе проходных выключателей следует обратить внимание на:

• Тип монтажа (скрытый или открытый)
• Способ подключения проводов (винтовой или безвинтовой зажим)
• Номинальный ток и напряжение
• Материал корпуса и качество изготовления
• Дизайн и соответствие интерьеру

Рекомендуется выбирать выключатели проверенных производителей, имеющие необходимые сертификаты качества и безопасности.

Заключение

Проходные выключатели — удобное решение для управления освещением с нескольких мест. При правильном подключении и монтаже они значительно повышают комфорт использования осветительных приборов. Альтернативные варианты в виде импульсных реле или умных выключателей позволяют реализовать более сложные схемы управления освещением.

Проходной выключатель: схемы, особенности, секреты

Тема управления освещением очень обширна. В связи с развитием беспроводных технологий многие ее элементы и решения стали еще проще в реализации и доступнее по цене. Теперь, чтобы включить лампочку даже нет необходимости вставать с дивана или нащупывать в темноте выключатель,  можно просто запустить приложение на телефоне. Но в данной статье мы подробно разберем классическую схему управления освещением из двух мест с помощью проходных выключателей

Схема подключения проходного выключателя

Содержание

Вводный инструктаж

Перед началом работ по подключению проходного выключателя необходимо ознакомиться с техникой безопасности, подготовить необходимый инструмент и расходные материалы, а также разобраться со схемой и маркировкой проводов.

Инструмент

Чтобы грамотно выполнить монтаж в первую очередь понадобится правильный инструмент:

• Отвертка плоская (электрики называют «минус»)
• Отвертка крестообразная (соответственно «плюс»)
• Бокорезы или/и нож (для снятия изоляции и зачистки жил)
• Пассатижи или плоскогубцы
• Тестер

Возможно понадобиться штроборез для выполнения проводки

Инструмент

Весь инструмент должен иметь изолированные рукоятки для защиты от поражения электрическим током.

Немного расскажем про тестер. Этот инструмент необходим для правильной идентификации (прозвонки) уже существующих проводов, к которым ведется подключение. Нам же надо знать какая из жил фазная, а какая нулевая.

Тестер это обычная отвертка, в которой установлена специальная схема с лампочкой. При одновременном прикосновении жала отвертки к фазному проводнику с одной стороны и пальца к металлической части отвертки с другой стороны, внутри загорается лампа и сигнализирует о наличии напряжения на жиле, или не загорается, что означает – отсутствие напряжения.

Сам процесс прозвонки будет описан ниже.

Расходные материалы

Для подключения проходных выключателей понадобятся:

• Изолента
• Клеммники
• Кабель сечением 3х1,5 мм² (например ВВГнг(А)-LS)
• Кабель сечением 2х1,5 мм² (например ВВГнг(А)-LS) (для схемы с перекрестным выключателем)
• Монтажная коробка (в зависимости от выбранного вида монтажа)
• Дюбели с саморезами 5х25

Расходные материалы

Маркировка проводов

Согласно ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия», каждая жила кабеля находится в своей изоляции, обозначенной определенным цветом:

• Черный, коричневый, серый или белый – фазные жилы (L)
• Синий – нулевая жила(N)
• Желто-зеленый – жила защитного заземления (PE)

Маркировка жил проводов и кабелей

Важно отметить, что данный ГОСТ 2012 года – обновленный. До этого в старом ГОСТе применялась другая маркировка и монтажники, выполнявшие проводку в вашей квартире или доме, могли руководствоваться именно им. По старому ГОСТу черным цветом обозначалась жила защитного заземления, соответственно фазные жилы могли быть и желтыми и зелеными. В связи с этим, нужно обязательно выполнять прозвонку проводов. Это поможет не допустить ошибки при подключении инее замкнуть провода накоротко.

Безопасность

При выполнении любых работ с электричеством, необходимо обязательное соблюдение правил  техники безопасности:

1. Все работы должны выполняться с предельной осторожностью
2. Работы по подключению, изоляции, разделки проводов выполнять исключительно при обесточенной сети
3. Работы по прозвонке проводов надо выполнять вместе с напарником.

Чтобы обесточить электроустановки, нужно выключить автоматический выключатель той линии, на которой планируется проведение работ. Он обычно установлен в распределительном щитке. Если это квартира, то выключатель находится на общей площадке в том же щитке, где установлен счетчик, или в квартире под потолком над входной дверью.

Распределительный щит

После отключения электричества стоит убедиться в отсутствии напряжения. Сделать это можно с помощью «тестера». Его жало нужно приложить к винту снизу от язычка выключателя. Если при прикосновении тестера, маячок на нем не засветился, значит все обесточено.

После этого можно проверить наличие напряжения на проводах, также приложив жало тестера к оголенной части провода.

Проверка жил тестером

Когда Вы убедились в том, что все меры безопасности соблюдены, можно приступать к подключению выключателя.

­­Схемные решения

Сам проходной выключатель отличается от обычного одноклавишного наличием дополнительного входа для подключения провода.

То есть у обычного выключателя 2 зажима, а у проходного 3.

Пример проходного выключателя

Это обусловлено самой схемой выключателя. Он представляет собой перекидной контакт. Как говорят электрики у него один контакт нормально закрытый, то есть замкнутый (НЗ), а другой нормально открытый -разомкнутый (НО). В то время как у обычного выключателя контакт всего один – нормально открытый.

Для начала определитесь сколько точек управления Вы планируете сделать. Классический проходной выключатель устанавливается:

• в начале и в конце коридора
• внизу и наверху лестницы
• при входе и при выходе из проходной комнаты
• при входе в комнату и у кровати, рабочего места

Для всех вышеперечисленных вариантов применяют  комбинацию из двух проходных выключателей.

Независимо от мест применения схема подключения выглядит следующим образом

Схема подключения проходного выключателя

Чтобы было понятней, как данная схема выглядит в реальной жизни смотри пример реализации схемы управления освещением из двух мест ниже.

Реализация схемы управления освещением из двух мест

Над входной дверью как правило располагается монтажная или клеммная коробка. Внутри этой коробки с помощью клеммников происходит расключение всех проводов. Туда заходит кабель питания от сети 220 В, далее черными точками показаны клеммные соединения одноименных кабелей.

Соединение жил с помощью клемм

Как видно из схемы для реализации схемы управления светильником из двух мест понадобятся 3 трехжильных кабеля сечением 1,5 мм². Желательно чтобы жилы кабелей между выключателями были промаркированы разными цветами, например: коричневый, черный и белый. Это все обозначение фазных проводов, ведь других на участке между выключателями нет. Жилу промаркированную желто-зеленым цветом лучше не использовать или в местах расключения обозначить ее например черной изолентой. Это делается для того, чтобы не вводить в заблуждение тех кто будет разбирать схему после Вас или чтобы самому потом не забыть если вдруг решите что-то поменять.



Также возможно выполнить 3 точки управления. Для этого понадобятся также 2 проходных выключателя и один перекрестный переключатель (также его называют инвертор).

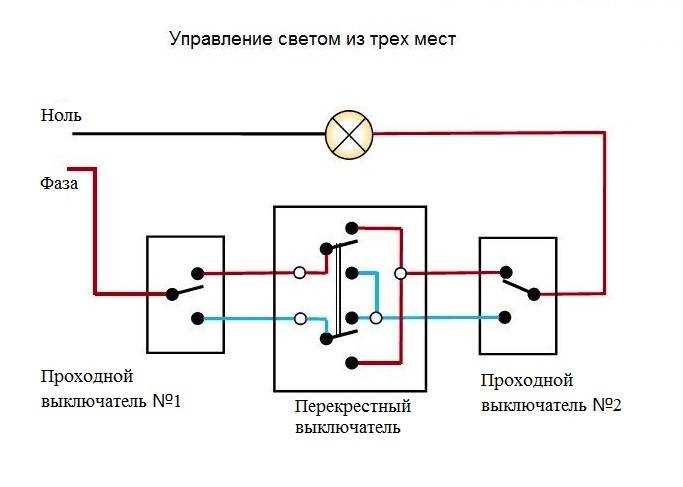

Схема подключения перекрестного выключателя

А вот перекрестный выключатель имеет 4 зажима, 1 кнопку и 2 перекидных контакта. Хотя на рынке есть и двухклавишное исполнение.

Также для наглядности приведем данную схему применительно к проходной комнате.

Пример реализации схемы управления освещением из трех мест

При сборке схемы нужно быть очень внимательным. Выключатели и переключатели ставятся в разрез фазного провода.

Как видите схемы достаточно простые, но к их выполнять их нужно внимательно т.к. при ошибочном подключении возможно устроить короткое замыкание и как следствие испортить выключатель или получить удар током при особо неудачном стечении обстоятельств.

Монтажные работы

Монтажные работы по установке проходного или перекрестного выключателя ничем не отличаются от установки обычного выключателя.

Классификация выключателей

Прежде чем разбираться в технологии монтажа и подключения, нужно определиться с выбором самого выключателя.

В настоящий момент на рынке очень много типов настенных выключателей. В общем виде их можно разделить на некоторые группы:

По способу монтажа:

• открытый монтаж
• скрытый монтаж

Пример выключателей по способу монтажа

По способу подключения проводов:

• винтовой зажим
• безвинтовой зажим

Пример выключателей по способу крепления проводов

Каждый из видов выключателей имеет свои конструктивные особенности и некоторые нюансы которые стоит учитывать при монтаже.

Выключатели открытого и скрытого монтажа отличаются конструкцией корпуса и способами крепления к стене.

 При скрытом монтаже, выключатель получается встроенным стену и для этого типа понадобится монтажная коробка. Проводка для такого выключателя тоже должна быть скрытой.

Выключатель при скрытой проводке

При открытом монтаже, он устанавливается непосредственно на поверхность стены с помощью дюбелей и саморезов или анкеров.

Выключатель для открытой проводки

Проводка для таких выключателей может быть как закрытой так и открытой.

Жилы кабелей внутри выключателя подключаются с выбранной схемой. Присоединение проводников осуществляется с помощью винтовых или безвинтовых зажимов. При винтовом способе крепления жила фиксируется с помощью специального винта. Если это выключатель без винтов, то крепление осуществляется подпружиненным контактом. Такой способ более удобный и простой, но не такой надежный, так как со временем контакт может ослабнуть или наоборот «прикипеть», тогда в первом случае получится слабый контакт, который может нагреваться, а во втором придется просто откусывать провода кусачками если нужно будет заменить выключатель.

Последовательность монтажа

Еще раз отметим

Выключатель устанавливается только в разрыв фазного проводника

В противном случае, если перепутаны фазный и нулевой проводник, при отключенном выключателя, лампочки светиться не будут, но они останутся под напряжением и может сложиться ситуация, при которой человека ударит током, например, при замене ламп в люстре.

Последовательность действий при монтаже выключателя:

1. Проверить тестером наличие фазного проводника
2. Убедиться в отсутствии напряжения на остальных проводниках
3. Обесточить сеть, на которой проводятся работы
4. Обозначить фазный проводник меткой
5. Заизолировать оголенные части проводников изолентой
6. Выдавить необходимые окошки из монтажной коробки
7. Завести все проводники в монтажную коробку

Ввод проводов в монтажную коробку

8. Закрепить коробку в стене (анкерами, дюбелями с саморезами или с помощью специальных зажимов)

Крепление монтажной коробки в стене

9. Поочередно подключить проводники в соответствии со схемой выключателя

10. Подключить фазный проводник к входу выключателя

Расключение проводов в выключателе

11. Подать напряжение и проверить правильность собранной схемы тестером (при нажатии клавиш напряжение будет появляться то на одном то на другом выводе. ВНИМАНИЕ! Очень опасно, работы проводить предельно осторожно и в присутствии напарника!

12 . Обесточить сеть

13. Закрепить выключатель в монтажной коробке или непосредственно на стене

14. Закрепить декоративную панель

15. Установить клавиши

16. Те же действия необходимо провести и для монтажа второго выключателя с тщательным соблюдением схемы подключения

17. По завершении работ по подключению второго выключателя необходимо также проверить правильность работы схемы

18. Зафиксировать первый выключатель в первом положении

19. Проверить наличие напряжения на выводах второго выключателя или на вводе светильника (при нажатии клавиши напряжение должно также попеременно пропадать и появляться). Данные работы также рекомендуется проводить в напарником

20. То же самое необходимо проделать и со вторым выключателем.

21. После этого можно переходить к подключению светильника.

Справка: Обозначение входов/выходов:

— стрелка в выключатель – вход

— стрелка из выключателя – выход

— L – вход

— L1, L2 – выход- цифры как правило приводятся вместе со схемой

Альтернативные решения

Схема проходного выключателя достаточна проста в исполнении и в эксплуатации, да и бюджет сильно не пострадает. Однако, у нее есть явные минусы

• перерасход силового кабеля
• возможны излишние работы по устройству проводки (необходимо увязать выключатели между собой)
• ограниченное количество точек управления, т.к. с увеличением количества выключателей кратно будет расти количество силового кабеля, да и сложность схемы возрастает, а это в свою очередь может привести к ошибкам и как следствие их переделкам.

Альтернативой может являться схема на импульсных реле.

Пример импульсного реле

У нее также есть свои плюсы и минусы.

Достоинства:

• не сложная схема подключения
• экономия на силовом кабеле,  но необходимо будет использовать кабель для схемы управления , он может быть меньшего сечения и соответственно дешевле;
• неограниченное количество точек управления (все соединяются параллельно)
• при использовании современных решений возможно организовать дистанционное управление

Недостатки:

• стоимость импульсного реле выше чем проходного выключателя
• необходимо предусматривать место для размещения самого реле и схемы управления, как правило это квартирный щиток
• если в щитке не места или сам щиток находится не в квартире то это еще и затраты на сам щиток его монтаж и подключение.

Подробнее про импульсное реле можно прочитать здесь

Еще один вариант использовать или специальные светильники с комплектным пультом ДУ, или применить специальные выключатели, управление которыми возможно через приложение.

Таких выключателей очень много в интернет магазинах особенно китайских, цена их невысока впрочем как и качество.

Также есть интересный нюанс. Управление такими выключателя происходит через домашнюю сеть Wi-Fi с помощью приложения в телефоне. Однако, все команды могут идти не напрямую с телефона на выключатель а через сторонний сервер как правило страны производителя. А это уже может смущать некоторых пользователей. Осознавать, что еще кто-то знает что вы включили или выключили свет может быть не очень приятно.

---

Как вы могли убедиться схема с проходным выключателем не единственный вариант управления освещением, да и сама схема достаточна проста в реализации. Но, как уже говорилось любые работы с электричеством необходимо выполнять очень осторожно аккуратно и с соблюдением мер безопасности. Поэтому если вы не уверены, что сможете выполнить данные работы самостоятельно лучше обратиться за помощью к профессионалам.

Если остались вопросы пишите в комментариях, мы обязательно ответим и поможем разобраться.

Схема подключения проходного двухклавишного выключателя

05.03.2015 05.03.2015 / Проходные

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off. [attention type=yellow]Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.[/attention] В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках. [attention type=green]Затем устанавливаются лампочки, причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель. [/attention] На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

[blockquote_gray]Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.[/blockquote_gray]

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов. [attention type=red]В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.[/attention] Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

Автоматические выключатели серии

— знакомство с основами

Автоматические выключатели

: знакомство с основами

Автоматические выключатели

Автоматические выключатели — это многоразовые устройства защиты от перегрузки по току. После срабатывания для разрыва цепи автоматический выключатель можно сбросить, чтобы снова защитить цепь. Существует два общепринятых определения автоматических выключателей. Национальная ассоциация производителей электрооборудования (NEMA) определяет автоматический выключатель как устройство, предназначенное для размыкания и замыкания цепи. неавтоматическими средствами и автоматически размыкать цепь при заданном перегрузке по току без травм к себе при правильном применении в рамках своего рейтинга. Американский национальный институт стандартов (ANSI) утверждает что автоматический выключатель представляет собой механическое коммутационное устройство, способное включать, проводить и отключать токи под нормальное состояние цепи. Кроме того, он способен производить и проводить ток в течение заданного времени, и отключающие токи при определенных ненормальных условиях цепи, таких как короткое замыкание. Вся схема выключатели имеют следующие общие конструктивные и функциональные характеристики:

Корпус автоматического выключателя

Рама автоматического выключателя обеспечивает метод, с помощью которого все необходимые компоненты могут быть установлены и сохранены. на месте, обеспечивая правильную работу автоматического выключателя. Каркас выключателя обеспечивает жесткость и сила, необходимая для успешного преодоления процесса прерывания и достижения желаемого прерывания. Рейтинги. Механическая прочность рамы должна быть достаточной, чтобы выдерживать силы, создаваемые квадратом ток (I2), который может быть довольно большим и потенциально разрушительным. Каркас обеспечивает изоляцию и изоляцию пути тока, обеспечивая защиту персонала вблизи оборудования во время работы. Рамка также играет решающую роль в способности автоматических выключателей соответствовать стандартам. Существует два типа рамок:

• Металлическая рама — Автоматические выключатели с металлической рамой собираются из точных металлических деталей, которые скрепляются болтами и свариваются вместе, чтобы сформировать кадр. Старые силовые автоматические выключатели низкого напряжения и текущие силовые автоматические выключатели среднего напряжения конструкция металлического каркаса. Исторически сложилось так, что все силовые автоматические выключатели, как выше, так и ниже 600 вольт, назывались металлическими каркасными. Автоматические выключатели. Конструкция с металлическим каркасом все еще используется для более высоких напряжений.
• Формованный изоляционный материал — Рамы из литого изоляционного материала изготовлены из прочного изоляционного материала, такого как стеклополиэфирные или термореактивные композитные смолы. Размеры варьируются в зависимости от номинального тока автоматического выключателя. Формованный Корпуса из изолированного материала в основном связаны с низковольтными автоматическими выключателями в литом корпусе и автоматическими выключателями в изолированном корпусе. Благодаря достижениям в области материалов и технологий мы теперь видим силовые автоматические выключатели в литом изолированном корпусе на 600 вольт и выше.

Контакты и рабочий механизм

Контакты в автоматическом выключателе обеспечивают способ соединения цепи с системой. Они также предоставляют метод для изоляции части цепи от остальной системы. Контактная группа содержит фиксированный и подвижный контакт. Как автоматический выключатель размыкается или замыкается, неподвижный контакт сохраняет свое положение, в то время как подвижный контакт замыкается (замкнуть) или разомкнуть (разорвать) цепь. Когда все сказано и сделано, контакты выполняют простую функцию; они открываются и закрываются. Автоматические выключатели требуют некоторого типа рабочего механизма для размыкания и замыкания контактов. Этот рабочий механизм может быть механическим или сочетанием механического и силового. В зависимости от типа рассматриваемого автоматического выключателя, рабочий механизм может быть призван:

1. Размыкание и замыкание контактов вручную
2. Размыкание и замыкание контактов по требованию
3. Автоматическое открытие контактов

Автоматические выключатели из-за их размера и/или требований некоторых стандартов требуют дополнительной помощи для установки. механизм в движении для размыкания или замыкания контактов. Дополнительная помощь принимает форму пружин. пружины играют большую роль в точном функционировании механизмов автоматического выключателя. Пружины растягиваются или сжимаются, чтобы обеспечить энергию, необходимую для правильного размыкания или замыкания контактов. Существует два типа пружинных механизмов:

• Перекидной механизм — Ручная рукоятка на автоматическом выключателе приводится в движение механизмом. Рукоятка перемещается при размыкании или замыкании автоматического выключателя до тех пор, пока не будет достигнута точка, в которой рукоятка перейдет в режим переключения (за точку невозврата), и подпружиненный механизм автоматически разомкнет или замкнет автоматический выключатель. Этот механизм переключения называется типом Quick-Make, Quick-Break, что означает, что скорость, с которой контакты размыкаются или закрываются, не зависит от того, насколько быстро перемещается ручка. Моторный привод может использоваться для автоматического управления ручкой вместо ручного управления. Конструкция такова, что автоматический выключатель срабатывает при необходимости, даже если ручная рукоятка удерживается в положении ON (замкнут).
• Двухступенчатый механизм накопления энергии — Двухступенчатый механизм накопления энергии используется, когда для замыкания автоматического выключателя требуется много энергии и когда необходимо быстрое замыкание. Двухэтапный процесс накопления энергии предназначен для взведения замыкающей пружины и высвобождения энергии для замыкания выключателя. Он использует отдельные открывающие и закрывающие пружины. Это важно, поскольку позволяет заменять замыкающую пружину независимо от процесса открывания. Это позволяет использовать цикл открытия-закрытия-открытия. Двигатель может управляться дистанционно, что обеспечивает максимальную безопасность оператора. Основными преимуществами двухступенчатого механизма накопления энергии являются быстрое повторное включение и безопасность. Быстрое повторное включение достигается за счет накопления заряженной энергии в отдельной замыкающей пружине. Безопасность достигается за счет обеспечения дистанционного взведения пружины.

Расцепитель

Чтобы автоматический выключатель был эффективным, он должен обладать определенным интеллектом, чтобы он мог работать автоматически или реагировать на команду. Без этой возможности автоматический выключатель был бы просто причудливым выключателем. Расцепитель — это интеллект автоматических выключателей. Его функция заключается в отключении рабочего механизма (размыкание цепи) в случае следующих условий перегрузки по току:

1. Тепловая перегрузка
2. Короткое замыкание
3. Замыкание на землю

Существует два типа расцепителей:

• Электромеханический — Этот тип расцепителя обычно используется в автоматических выключателях низкого напряжения. Он встроен в автоматический выключатель и чувствителен к температуре. Термомагнитные расцепители действуют для защиты проводника (провода), защищая оборудование в условиях высокой температуры окружающей среды и обеспечивая более высокую безопасную нагрузку в условиях низкой температуры окружающей среды. В этом расцепителе используются биметаллические элементы и электромагниты для обеспечения защиты от перегрузки и короткого замыкания, которая называется термомагнитной. Часть термовыключателя используется для защиты от перегрузки. Его действие достигается с помощью биметалла, нагреваемого током нагрузки. При длительной перегрузке биметаллический элемент будет прогибаться, вызывая срабатывание рабочего механизма. Часть магнитного расцепителя используется для защиты от короткого замыкания (мгновенной). Его действие достигается с помощью электромагнита, обмотка которого включена последовательно с током нагрузки. Когда происходит короткое замыкание, ток, проходящий через проводник, вызывает быстрое увеличение магнитного поля электромагнита, притягивая якорь и вызывая срабатывание автоматического выключателя.
• Электронный — Электронные расцепители обычно состоят из трех компонентов, которые являются внутренними по отношению к расцепителю. Эти компоненты включают в себя трансформатор тока, печатную плату и независимый расцепитель с переносом потока. Трансформатор тока используется в каждой фазе тока для контроля и снижения тока до надлежащего входного уровня. Печатная плата является мозгом системы. Он интерпретирует входной ток и принимает решение на основе заданных параметров. Решение об отключении отправляет выход на независимый расцепитель с переносом потока. Независимый расцепитель с переносом потока — это компонент, который отключает автоматический выключатель.

Дугогасители

Дугогаситель — это компонент автоматического выключателя, который гасит дугу при размыкании контактов. Дуга представляет собой разряд электрического тока, пересекающий зазор между двумя контактами. Автоматические выключатели должны быть спроектированы так, чтобы управлять ими, потому что дуги нельзя предотвратить. Существует четыре метода гашения дуги и несколько методов управления дугой. Дуги образуются при размыкании контактов автоматического выключателя под нагрузкой. Дуги могут быть очень разрушительными и сильно различаться по размеру и интенсивности. Размер дуги зависит от величины тока, возникающего при размыкании контактов. Тепло, связанное с дугой, создает ионизированную газовую среду. Чем больше ионизация, тем лучше условия для поддержания и роста дуги. Чем больше дуга, тем больше тепла создает ионизированная газовая среда. Дугообразование — это состояние, с которым должен быстро и эффективно бороться автоматический выключатель. Здесь важно помнить, что способность автоматического выключателя контролировать дугу является ключом к его способности отключать короткое замыкание. Это важный фактор при выборе автоматических выключателей. Короткое замыкание является наиболее разрушительным состоянием перегрузки по току.

Установка автоматического выключателя

Методы установки автоматических выключателей относятся к тому, как автоматический выключатель используется в отдельном корпусе или сборке. Простота замены и удельная стоимость — два фактора, которые необходимо учитывать при выборе метода монтажа автоматических выключателей. Автоматические выключатели, в зависимости от типа и/или конкретного применения, монтируются для использования одним из трех основных способов:

• Стационарно установленный — Автоматический выключатель, закрепленный болтами в корпусе или узле и жестко закрепленный на раме, считается стационарным автоматическим выключателем. Этот метод имеет самую низкую стоимость покупки, очень надежен и может устанавливаться спереди. Подходит для 600 В и ниже. Питание автоматического выключателя должно быть отключено, чтобы снять и заменить этот блок.
• Съемный — Съемный автоматический выключатель состоит из двух частей: основания, которое привинчено к раме и жестко закреплено проводами, и самого выключателя, который вставляется в основание. Это позволяет заменить устройство без повторной проводки. Этот метод имеет умеренную стоимость покупки, хорошую надежность и возможность фронтального монтажа. Подходит для 600 В и ниже. Подача питания на автоматический выключатель должна быть отключена, чтобы снять и заменить автоматический выключатель.
• Выкатной монтаж — Выдвижной автоматический выключатель также состоит из двух частей: основания, которое крепится болтами и прочно прикрепляется к раме, и самого выключателя, который вставляется в основание. Это позволяет заменять устройство без отключения питания автоматического выключателя. Включение и выключение автоматического выключателя может быть ручным или с использованием какого-либо механизма стеллажа. Этот метод имеет самую высокую стоимость покупки, очень надежен, позволяет проводить тестирование при включении питания и практически не требует монтажа. Он подходит для всех напряжений. Нагрузка должна быть отключена для проверки, удаления или замены выключателя. В целях безопасности он заблокирован для автоматического отключения питания во время извлечения. Стеллажный механизм позволяет перемещать автоматический выключатель, как правило, путем поворота или защелкивания рукоятки. В соответствии с конструкцией, только нагрузка автоматического выключателя должна быть отключена, чтобы выключить автоматический выключатель из положения «Подключено». Это достигается за счет встроенных блокировок, которые автоматически размыкают автоматический выключатель перед вкатыванием. начинается. Функция выдвижения весьма полезна, потому что питание всей сборки не нужно отключать для обслуживания автоматического выключателя.

На приведенной выше схеме представлены различные компоненты автоматического выключателя, включая верхнюю и нижнюю клеммы, расцепляющий рычаг и рабочий механизм.

Видеообзор автоматического выключателя

(Назад к автоматическим выключателям)

Как безопасно снять автоматический выключатель

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 12.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель

Обзор проекта

Снятие автоматического выключателя с электрощита вашего дома — это простая работа, которая занимает всего несколько минут. Тем не менее, это не подходящий проект для домовладельцев, которые не знакомы с электрическими системами. Служебная панель — это то место, через которое в ваш дом поступает электроэнергия от коммунальных служб, и некоторые ее части постоянно несут смертельный уровень электричества. Снятие крышки панели обнажает активные элементы, поэтому вы должны быть очень осторожны, чтобы не прикоснуться к ним.

Панель бытового обслуживания имеет главный выключатель, обычно расположенный вверху (но иногда внизу или сбоку), и две стойки ответвленных автоматических выключателей. Каждый автоматический выключатель ответвления управляет бытовой цепью. Главный выключатель управляет питанием всех ответвленных выключателей. Он действует как переключатель для включения или выключения двух горячих шин, в которые вставляются выключатели ветвей, чтобы включить их.

Сам главный выключатель получает питание от двух горячих кабелей, которые входят сверху или снизу сервисной панели (есть также нейтральный кабель, который подключается к нулевой шине). Горячие инженерные кабели и точки, где они подключаются к панели или главному выключателю, всегда находятся под напряжением, если только энергетическая компания не отключит вашу услугу. Никогда прикасайтесь к этим кабелям или соединениям, даже если главный выключатель выключен.

Предупреждение

Главный автоматический выключатель не отключает питание инженерных кабелей или точек их подключения к панели. Эти детали всегда остаются под напряжением и пропускают смертельный ток.

Смотреть сейчас: Как безопасно снять автоматический выключатель

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Аккумуляторная дрель или шуруповерт
• Бесконтактный тестер напряжения

Материалы

• Бумажные полотенца или тряпки, чтобы высушить область (при необходимости)

Ель

1. Выключите главный выключатель

   Убедитесь, что пол или пол, а также электрическая сервисная панель полностью сухие. При необходимости используйте бумажные полотенца или тряпки.

   Откройте дверь к панели. Встаньте сбоку от панели и одной рукой переведите главный выключатель в положение ВЫКЛ. Это отключит питание всех цепей в вашем доме.

   Ель

   Совет

   Стоя сбоку от панели, вы защититесь от редкого (но очень опасного) случая вспышки дуги при отключении выключателя. Использование одной руки помогает ограничить потенциальную травму, которую может вызвать случайный удар.

2. Отвинтить крышку панели

   Используйте аккумуляторную дрель или отвертку, чтобы удалить винты внешней крышки панели. Поддерживайте крышку свободной рукой, чтобы она оставалась на месте, пока откручиваете пару последних винтов, чтобы тяжелая панель не упала.

   Совет

   Некоторые сервисные панели имеют крышку, в которую входит дверца. Другие имеют дверцу, которая монтируется непосредственно в панельную коробку, и крышку, которая устанавливается в коробку.

   Ель

3. Снимите крышку

   Откиньте крышку от панели обеими руками и отложите ее в сторону. Будьте осторожны, чтобы не коснуться чего-либо внутри панели. Поскольку вы отключили главный выключатель, отдельные автоматические выключатели ответвлений и их проводка не будут иметь питания, но кабели энергетической компании и их клеммы останутся под напряжением — не прикасайтесь к ним.

   Ель

4. Проверка мощности

   Используйте бесконтактный тестер напряжения, чтобы убедиться, что питание отключено. Определите прерыватель, который вы снимаете, и прикоснитесь щупом тестера к проводу, подключенному к прерывателю. Он не должен обнаруживать напряжение.

   Предупреждение

   Если тестер обнаружит напряжение, а вы уверены, что отключили главный выключатель, аккуратно установите на место крышку панели и вызовите электрика. Панель имеет серьезные проблемы с безопасностью.

   Ель

5. Выключить рубильник

   Переключите выключатель, который вы снимаете, в положение OFF. Это избыточный шаг, поскольку выключатель не получает питания от панели. Но было бы неплохо взять за привычку всегда отключать автоматические выключатели, чтобы это превратилось в заученную процедуру.

   Ель

6. Раскачай Разрушителя спиной

   Отсоедините автоматический выключатель от шины, осторожно покачивая его в сторону от центра панели. Он должен легко выходить из рук. Не используйте инструменты.

   Ель

7. Вытяните выключатель

   Вытяните автоматический выключатель, чтобы освободить его от шины. Корпус выключателя имеет выступ на внешнем углу, который входит в паз на шине. Возможно, вам придется немного пошевелить прерывателем или слегка потянуть его, чтобы освободить язычок.

   Ель

8. Отвинтить провод прерывателя

   Ослабьте винт клеммы на задней стороне автоматического выключателя и вытяните провод из выключателя. Это горячий провод от кабеля цепи. Кабель также будет иметь нейтральный провод, подключенный к нейтральной шине, и заземляющий провод, подключенный к заземляющей шине (некоторые панели имеют комбинированную нейтральную/заземляющую шину). Вам не нужно отсоединять другие провода, если только вы не вынимаете кабель из коробки.

   Ель

9. Установите новый выключатель или закройте провод

   Если вы заменяете старый выключатель новым, установите новый выключатель сейчас. В противном случае вы должны закрыть и закрепить горячий провод внутри панели, чтобы исключить риск его прикосновения к другим проводам или клеммам выключателя. Полностью установите новый выключатель или закрепите провод под напряжением перед повторной установкой крышки панели и включением главного выключателя. Не оставляйте панель открытой, если вы не работаете с ней.

   Ель

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
