Распайка OTG micro USB: подробное руководство по созданию кабеля своими руками

Что такое USB OTG и как он работает. Как самостоятельно собрать OTG-кабель для смартфона или планшета. Какие инструменты и материалы понадобятся для изготовления OTG-кабеля. Пошаговая инструкция по распайке проводов OTG-кабеля.

Что такое USB OTG и для чего он нужен

USB OTG (On-The-Go) — это технология, позволяющая мобильным устройствам, таким как смартфоны и планшеты, работать в режиме USB-хоста. Это дает возможность подключать к ним различные USB-периферийные устройства напрямую, без использования компьютера.

Основные преимущества USB OTG:

• Позволяет подключать USB-флешки и внешние жесткие диски
• Дает возможность использовать USB-клавиатуры и мыши
• Обеспечивает работу с USB-аудиоустройствами
• Позволяет подключать цифровые камеры и другие устройства

Таким образом, USB OTG значительно расширяет функциональность мобильных устройств, превращая их в мини-компьютеры.

Как работает технология USB OTG

В обычном USB-соединении роли устройств строго определены — есть хост (обычно компьютер) и периферийное устройство. USB OTG позволяет устройствам динамически меняться ролями.

Ключевые особенности работы USB OTG:

1. Устройство может выступать как в роли хоста, так и в роли периферии
2. Роли определяются автоматически при подключении
3. Хост обеспечивает питание для периферийного устройства
4. Поддерживается «горячее» подключение устройств

При подключении OTG-кабеля смартфон определяет, что он должен работать в режиме хоста и обеспечивать питание для подключенного устройства. Это позволяет использовать различные USB-аксессуары без дополнительного источника питания.

Необходимые материалы и инструменты для изготовления OTG-кабеля

Для самостоятельного изготовления OTG-кабеля потребуются:

• Разъем micro USB
• Разъем USB type A (мама)
• Многожильный провод (4-5 жил)
• Паяльник и припой
• Изоляционная лента
• Термоусадочная трубка
• Мультиметр для проверки

Из инструментов понадобятся:

• Бокорезы или острые ножницы
• Пинцет
• Нож для зачистки проводов
• Отвертка для разборки разъемов

Важно использовать качественные разъемы и провода, чтобы обеспечить надежность соединения. Рекомендуется приобретать компоненты в специализированных магазинах электроники.

Пошаговая инструкция по изготовлению OTG-кабеля

1. Разберите разъемы micro USB и USB type A, аккуратно снимите пластиковые корпусы.

2. Подготовьте 4-5 отрезков провода длиной 10-15 см, зачистите концы.

3. Припаяйте провода к контактам разъема micro USB в следующем порядке:

• Красный — VCC (питание)
• Белый — D- (данные)
• Зеленый — D+ (данные)
• Черный — GND (земля)

4. На разъеме USB type A припаяйте провода в том же порядке.

5. Важный момент — соедините 4-й и 5-й контакты на разъеме micro USB перемычкой. Это активирует режим OTG.

6. Проверьте все соединения мультиметром.

7. Заизолируйте места пайки термоусадочной трубкой.

8. Соберите разъемы, установив корпусы на место.

9. Проверьте работоспособность кабеля, подключив к смартфону USB-флешку.

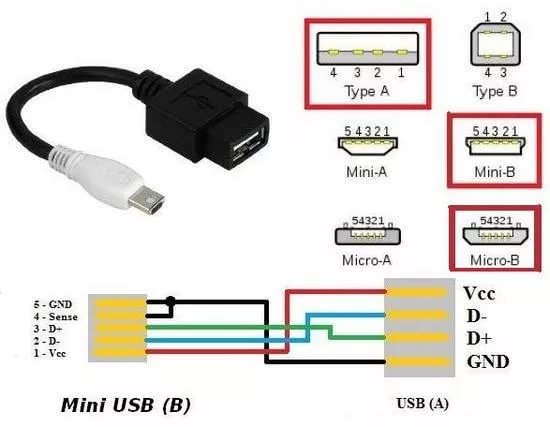

Распиновка разъемов micro USB и USB type A

Для правильного соединения проводов важно знать распиновку разъемов:

Разъем micro USB:

• Пин 1 — VCC (питание)
• Пин 2 — D- (данные)
• Пин 3 — D+ (данные)
• Пин 4 — ID (идентификация OTG)
• Пин 5 — GND (земля)

Разъем USB type A:

• Пин 1 — VCC (красный)
• Пин 2 — D- (белый)
• Пин 3 — D+ (зеленый)
• Пин 4 — GND (черный)

Обратите внимание, что для активации режима OTG необходимо соединить 4-й и 5-й контакты на разъеме micro USB.

Проверка и тестирование готового OTG-кабеля

После изготовления кабеля важно провести его тщательное тестирование:

1. Проверьте отсутствие коротких замыканий между проводами с помощью мультиметра.
2. Подключите кабель к смартфону и USB-флешке. Флешка должна определиться системой.
3. Попробуйте подключить USB-мышь или клавиатуру. Они должны заработать.
4. Проверьте передачу данных, скопировав файлы на флешку и обратно.
5. Убедитесь, что смартфон обеспечивает питание подключенных устройств.

Если все тесты пройдены успешно, значит OTG-кабель изготовлен правильно и полностью работоспособен.

Возможные проблемы при изготовлении и использовании OTG-кабеля

При самостоятельном изготовлении OTG-кабеля могут возникнуть следующие проблемы:

• Неправильная распайка проводов
• Короткое замыкание между контактами
• Некачественная пайка, приводящая к обрывам
• Повреждение контактов разъемов при разборке
• Неверное соединение контактов для активации OTG

При использовании готового кабеля могут наблюдаться:

• Нестабильное соединение из-за некачественных компонентов
• Отсутствие питания для подключенных устройств
• Проблемы с определением некоторых типов USB-устройств

Большинство проблем можно решить, внимательно проверив все соединения и при необходимости перепаяв кабель. В случае серьезных затруднений рекомендуется приобрести готовый фирменный OTG-кабель.

Провод ОТГ своими руками — как сделать USB-OTG кабель

Забыли закинуть важный файл на флэшку или планшет? Или хотите печатать быстрее на своем смартфоне? Если так, то это руководство как сделать ОТГ кабель своими руками для вас.

Шаг 1: Вам потребуется

• Первое что вам потребуется для OTG cable это стандартный входной разъем USB и выходной microUSB. Вы можете купить их совсем недорого в ближайшем магазине.
• Вам также понадобится очень тонкая изолированная медная проволока.
• Возьмите ножницы и отрежьте 4 куска проволоки одинаковой длины. Я отрезал по 10см, но вы решайте сами какой длины вы хотите.
• И отрежьте еще один очень маленький кусок проволоки, который поможет нам преобразовать наш кабель в OTG-кабель.

Шаг 2: Проводка и пайка

• Очистите концы ваших проводов и нанесите небольшое количество припоя, чтобы легче припаять их к разъему
• Вот простая схема USB-кабеля, которая показывает правильный порядок контактов и стандартный цвета для каждого вывода.
• Стандартный разъем USB имеет 4 контакта. Красный и черный — это входное напряжение и земля, зеленый и коричневый — данные + и данные -.
• У меня не было зеленого дома, поэтому вместо него я использую желтый.
• После того как вы закончите паять, оденьте нагреваемую оплетку на разъем, убедитесь что она сидит туго.
• Теперь припаяйте другие концы проводов к разъему microUSB. Я сделал еще одну схему, как вы должны подключать провода, чтобы USB работал в режиме OTG.
• Многие люди задаются вопросом, почему у microUSB 5 контактов вместо 4. На самом деле дополнительный контакт обычно не подключен, но если припаять его к контакту заземления, телефон переключится в режим хоста и будет возможность считывать USB флэшки, веб-камеры, мышки и клавиатуры.
• Не забудьте надеть оплетку, перед тем как припаяете. На этом основная работа завершена.
• Кабель слабоват, надо его укрепить.
• Вы можете использовать изоленту, но лучше обтянуть все одной большой нагреваемой оплеткой.
• Я пытался это сделать со старым кабелем, но это оказалось довольно сложно, кроме того, некоторые кабеля не имеют дополнительного контакта, особенно зарядные.

Шаг 3: Что можно делать с OTG кабелем

Показать еще 6 изображений

Теперь я покажу вам несколько вариантов использования OTG шнура.

Здесь у меня есть клавиатура, которая очень хорошо работает на моему Nexus 5. Я могу печатать в 2-3 раза быстрее по сравнению с экранной клавиатурой.

Мышь работает отлично, но я лично не нашел ей практического применения.

Для меня наиболее важным преимуществом ОТЖ кабеля является то, что вы можете поместить файл с вашего телефона на USB флэшку или жесткий диск. Для этого вам необходимо получить root доступ и установить приложение Stickmount, которое позволит вам подключать накопитель с помощью OTG кабеля micro USB. Stickmount в Google play: ссылка

Chordana Play Play your favorite songs any time you want!

Подключение к музыкальному инструменту

Для пользования приложением сначала подключите устройство к совместимому музыкальному инструменту.

Подключение возможно по стандарту «Bluetooth^Ⓡ» и проводное.
О необходимых для подключения переходниках и кабелях см. ниже.

・В случае соединения по стандарту «Bluetooth^Ⓡ» среда передачи данных, а также характеристики интеллектуального прибора могут вызывать в режиме «Урок» заметное запаздывание звука, его искажение. В этом случае попробуйте следующее:
— выставить пошаговый урок на 3 или на «Выкл.»;
— поменять значение параметра «Качество воспроизведения MIDI по стандарту „Bluetooth“»;
— выполнить подключение с помощью кабеля.
・При подключении по стандарту «Bluetooth^®» устройств «Android» 6 и 7 режим «Урок» неприменим.

Схема подключения

CT-S1, CT-S400, CT-S410, LK-S450

Для подключения по стандарту «Bluetooth^Ⓡ» требуется беспроводной MIDI- и аудиоадаптер.

CT-S1, CT-S400, CT-S410, LK-S450

・Подключать через кабель, подходящий для передачи данных.
・Через специальный зарядный шнур не подключать.

Пользователям устройств «iPhone» и «iPad»
Пользователям устройств «Android»

Пользователям устройств «iPhone» и «iPad»

Режим «Урок» (MIDI-проигрыватель)

Аудиорежим

Пользователям устройств «Android»

Режим «Урок» (MIDI-проигрыватель)

Аудиорежим

CT-S195, CT-S200, CT-S300, LK-S250

・Подключать через кабель, подходящий для передачи данных.
・Через специальный зарядный шнур не подключать.

Пользователям устройств «iPhone» и «iPad»
Пользователям устройств «Android»

Пользователям устройств «iPhone» и «iPad»

Режим «Урок» (MIDI-проигрыватель)

Аудиорежим

Пользователям устройств «Android»

Режим «Урок» (MIDI-проигрыватель)

Аудиорежим

CTK-2500, CTK-2550, CTK-3500, LK-265, LK-266

Пользователям устройств «iPhone» и «iPad»
Пользователям устройств «Android»

Пользователям устройств «iPhone» и «iPad»

Режим «Урок» (функция подключения клавишного синтезатора), аудиорежим

・О порядке подключения см. «Пользование функцией подключения клавишного синтезатора» в руководстве по пользованию приложением «Chordana Play».

Пользователям устройств «Android»

Режим «Урок» (функция подключения клавишного синтезатора), аудиорежим

・О порядке подключения см. «Пользование функцией подключения клавишного синтезатора» в руководстве по пользованию приложением «Chordana Play».

Подключение кабелей

Применимые модели

CT-S1, CT-S195, CT-S200, CT-S300, CT-S400, CT-S410, LK-S250, LK-S450

Работа в режиме «Урок»

1. Подключить кабель к гнезду USB (Micro-B) на музыкальном инструменте.

2. Подключить кабель к интеллектуальному прибору.

3. Включить инструмент.

4. Открыть приложение на интеллектуальном приборе и включить режим «Урок».

При правильном подключении

Экран приложения

Подключить интеллектуальный прибор к инструменту с помощью кабеля.

подключение…

Наименование изделия

Подключено

Невозможность подключения может быть вызвана следующими причинами.
・Кабель подключен неправильно (не к тому гнезду).
・Подключение выполняется через несовместимый кабель, адаптер.
→ Проверить схему подключения.
・Подключаемое устройство «Android» не рассчитано на USB-MIDI.
→ Если при установке приложения на интеллектуальный прибор появляется предупреждение о несовместимости USB-MIDI, подключение к инструменту невозможно.

Как проверить возможность подключения вашего устройства «Android»

Если при первом открытии приложения после его установки на интеллектуальном приборе на нём появляется нижеприведенное сообщение, подключение к инструменту невозможно.

Устройство «Android»

Ваше устройство
не поддерживает MIDI.

[OK]

Работа в «Аудиорежиме»

1. Подключить кабель к гнезду «AUDIO IN» на музыкальном инструменте.

2. Подключить кабель к интеллектуальному прибору.

3. Включить инструмент.

4. Открыть приложение на интеллектуальном приборе и включить аудиорежим.

Что такое Micro USB OTG (на ходу)? Сборка кабеля OTG своими руками

Реклама

Вы здесь: Главная » Что такое Micro USB OTG (On-The-Go)? Build DIY OTG Cable

By Abhishek Ghosh 15 марта 2018 г. 17:40 Обновлено 15 марта 2018 г.

Реклама

Многие пользователи не знают о поддержке Micro USB OTG на своих смартфонах. Что такое Micro USB OTG (на ходу)? USB OTG — это спецификация, которая позволяет смартфонам выступать в роли хоста и позволяет подключать и использовать другие USB-устройства, такие как USB-накопители, цифровые камеры, клавиатуры. Micro USB OTG заставляет два USB-устройства подключаться и работать в качестве главного или хоста, как мы традиционно использовали с USB-портом компьютера.





USB OTG определяет OTG A-устройство и OTG B-устройство как роли, определяющие, какая сторона будет подавать питание на канал, а какая является хостом. OTG A-устройство является источником питания, USB-хост и OTG B-устройство является потребителем энергии, периферийным устройством USB. Дополнение USB OTG и Embedded Host к спецификации USB 2.0 представило три новых протокола связи, а именно протокол обнаружения подключения (ADP), протокол запроса сеанса (SRP) и протокол согласования хоста (HNP).



Как сделать кабель Micro USB OTG своими руками?



На самом деле это просто. В нашем предыдущем руководстве мы показали, как обрезать обычный USB-кабель. Там у вас было 4 провода с цветовой кодировкой.

Реклама

—

Если вы дополнительно обрежете штекерный кабель Micro USB, то вы сможете соединить его с ранее отрезанной гнездовой частью USB-кабеля. Если у вас есть порт USB «мама» на конце, вы можете подключить удлинитель Micro USB или обычный компьютерный USB-удлинитель в зависимости от ваших потребностей.

На самом деле мы проделали аналогичную работу по сборке дистанционного затвора для цифровой зеркальной камеры своими руками.

Обычный кабель USB для компьютера (USB тип A) имеет 4 провода. Но микро- и мини-разъемы USB будут иметь выводы внутри штекера:

Контакт 1: VCC
Контакт 2: данные
Контакт 3: данные
Контакт 4: ID/Sense
Контакт 5: заземление

После того, как разъем открыт ножом (не проволокой) вы увидите 5 булавок. Эти контакты и провода соответствуют таблице выше. Что вам нужно сделать, так это закоротить четвертый контакт (это соединение ID) с пятым контактом (земля). Очевидно, вам придется использовать пайку для работы.

В качестве альтернативы, для опытно-конструкторских работ, вы можете припаять штекерные разъемы к разъему Micro USB. Будет смысл «переключить» режим на макетной плате!

С тегами как сделать кабель OTG , распиновка кабеля mini usb otg , diy otg , кабель diy otg , otg diy , diy usb otg , Как сделать схему кабеля OTG , распиновка micro usb , как сделать кабель otg , мини usb отг

Об Абхишеке Гоше

Абхишек Гош — бизнесмен, хирург, писатель и блогер. Вы можете поддерживать связь с ним в Твиттере — @AbhishekCTRL.

Вот что у нас есть для вас, что может понравиться:

Кроме того, выполнение поиска на этом веб-сайте может вам помочь. Кроме того, у нас есть видео на YouTube.

Продолжайте разговор…

Мы будем рады узнать ваше мнение об этой статье.
Познакомьтесь с автором в Твиттере, чтобы присоединиться к беседе прямо сейчас!

Если вы хотите разместить рекламу в нашей статье или получить спонсируемую статью, вам предлагается связаться с нами.

Свяжитесь с нами

Согласие на управление

Кабель USB OTG — гнездо A — Micro A — 4 дюйма — CAB-11604

3 из 5

На основании 4 оценок:

Сейчас просматриваются все отзывы покупателей.

Показаны результаты со звездным рейтингом.

2 из 2 нашел это полезным:

USB микро А

около 8 лет назад от участника #630417 проверенный покупатель

Немногие устройства используют микро-А, те редкие случаи, когда они это делают, и вы хотите подключиться, это часть, хорошо сделанная и отлично работает. Как и защелка, два штыря удерживают разъем после вставки.

С USB A на другом конце можно подключиться к чему угодно с разъемными платами или к популярным сейчас A или Micro B.

1 из 1 нашел это полезным:

Микросторона — это микро-А (прямоугольная заглушка), а НЕ микро-В (клиновидная заглушка). Исследуйте перед покупкой!

около 7 лет назад от участника #605860 проверенный покупатель

Эти переходные кабели ИСКЛЮЧИТЕЛЬНО редки и их трудно найти, и SparkFun был ЕДИНСТВЕННЫМ поставщиком, которого я нашел. Многие другие кабели с маркировкой OTG не являются настоящим OTG. Микроконец этого адаптера имеет прямоугольную форму micro-A и НЕ подходит к более распространенным гнездам micro-B, которые имеют клиновидную форму. (Однако к разъему micro-A можно подключить разъем micro-B, и в этом случае он просто служит обычным USB-портом.) В чем разница? Насколько я понимаю, вилки micro-A специально сконфигурированы со скрещенными контактами 1 и 2, чтобы указать принимающему устройству, что оно должно быть источником питания и действовать как USB-хост. Например, в случае с Edison, если он загружается с микро-B, подключенным к его порту OTG, он предполагает, что вы хотите, чтобы он был ведомым устройством, и не будет устанавливать какие-либо периферийные устройства на шине OTG. Но если у вас правильно подключен OTG micro-A, он загрузится в режиме USB-хоста, обнаружит и подключит любые подключенные периферийные устройства.

2 из 4 нашел это полезным:

Вводящее в заблуждение описание; RECTANGLE PLUG несовместим с устройствами.

около 7 лет назад от пользователя № 754457 проверенный покупатель

Я по ошибке купил 2 из них, думая, что они будут такими же, как другие мои USB-кабели OTG; это НЕ тот кабель OTG, который используется для «таких вещей, как планшетные компьютеры и смартфоны, чтобы можно было подключать периферийные устройства USB, такие как флэш-накопители, клавиатуры и т. Д.», Согласно описанию продукта. Вместо этого у него есть несовместимый прямоугольный штекер, который сломает порт вашего устройства, если вы попытаетесь его использовать. После дальнейших исследований выяснилось, что это какой-то другой стандарт, а не тип «B», обычно используемый для телефонов и планшетов. Проблема в том, что Sparkfun не имеет в наличии тип «B», поэтому легко совершить ошибку, купив его, потому что это единственный кабель OTG, который они предлагают, и в реальном мире эти кабели просто называются Micro USB OTG. без обозначения A/B. Если вы погуглите название этого продукта, то даже с обозначением «Micro A» все отображаемые результаты будут правильным кабелем типа «B»! Честно говоря, я не знаю, для чего можно использовать этот кабель; Я никогда не видел его раньше, но это была пустая трата покупки, и я надеюсь, что этот обзор поможет другим не совершить ту же ошибку, что и я. Надеюсь, они обновят описание продукта.

Технически моя ошибка, а если серьезно.

.. почему этот кабель вообще продается??

около 5 лет назад от пользователя #37355 проверенный покупатель

Micro Type-A имеет смысл на устройстве. Это для устройств, которые по умолчанию находятся в режиме хоста и обеспечивают питание. Прежде всего, разъем существовал до спецификации OTG (когда порты все еще были либо Always Host, либо Always Device).

Теперь со спецификацией OTG Micro Type-A не имеет большого смысла в кабеле. Кабели Micro Type-A и Micro Type-B подходят к порту Micro Type-A. Зачем вообще продавать кабели Type-A? Они менее универсальны, и это просто приводит клиентов в замешательство.

Я бы действительно сказал, что нет смысла называть разъем Micro Type-A на гнездо Type-A кабелем OTG. OTG подразумевает использование порта как в режиме устройства, так и в режиме хоста (или, по крайней мере, в режиме, отличном от режима по умолчанию для порта).
