Как сделать самому AUX-выход для автомагнитолы и подключить к нему кабель? AUX кабель для автомагнитолы своими руками: на заметку современному автовладельцу

Всем хорошего дня!

Ниженаписанное, вероятно, вызовет непонимание у настоящих ценителей хорошего звука, но, тем не менее, с помощью данного модуля переделано несколько звуковоспроизводящих устройств, новые владельцы вполне довольны.

Периодически возникали мысли как-то разнообразить плейлист в своем автомобиле. При этом очень не хотелось менять штатную магнитолу, ибо привык я к ней почему-то.

Долгое время ездил, слушая музыку с помощью различных плееров, выход которых был подключен к линейному входу магнитолы (линейный вход, естественно, пришлось делать самому)

Давно ждал, когда братья китайцы изобретут что-то такое, что можно вставить внутрь штатной магнитолы, и, наконец, дождался.

Купил на DX SKU 94814

Цена 7.8 долл.

Фото есть на сайте, вот от меня общий вид со стороны деталей.

Как только приехала одна такая плата, ребенок попросил установить ее в компьютерные колонки. Получилось акуратно, можно слушать музыку с флешки, и, как ни странно, на огрызок провода поймались все радистанции без шипения и с приемлемым качеством звука.

Так как я делал это на работе в свободную минуту, и коллеги интересовались, чем я занят, следующие три платы постигла та же судьба
Одна была вмонтирована в колонки, две в старые радиоприемники.

Владельцы рады, если раньше у них на холодильнике стоял радиоприемник, теперь радиоприемник с флешками.

И вот, наконец, руки дошли до штатной магнитолы в автомобиле.

Качество звука меня устроило, цифровой шум, как ни странно, отсутствует даже в паузах. Я думаю звук примерно такой же, как если бы мы брали его с линейного выхода обычной звуковой карты и подавали бы его на колонки. А если сравнивать с тем, что было (а было в машине одно только радио), то я просто очень доволен.

Еще немного про девайс:

С помощью модуля + купленной микросхемы усилителя + старых колонок на 25Вт + самодельного корпуса получился суперпупер бумбокс для дачи. Играет громко, полы вибрируют

В случае с мп3 есть подобие эквалайзера, в случае с радио эквалайзер отсутствует.

Пульт ловит метров с пяти.

Есть перемотка вперед, назад, пауза, автопоиск станций. Случайного воспроизведения нет. Показывает только номер трека. Треки воспроизводятся в том порядке, к каком записаны файлы, пользуясь этим, можно создавать подобие плейлиста.

Если стоит и SD и флешка, то можно переключать с одного на другое.

В общем, можно сказать, что модуль представляет собой внутренности от минибумбоксов, описанных в соседних темах, но стоит дешевле из-за небольшого веса.

Следует отметить, что приехать могут различные вариации.

Бывают с усилителем на каждый канал (примерно по 1ВТ), бывают без него. Бывают с четко выраженным линейным выходом, бывает так, что надо искать его на плате.

На ДХ существуют различные варианты таких устройств. Описываемый понравился тем, что индикатор можно отсоединить и, присоединив через шлейф, более гибко установить в устройство - донор.

Дешевле нигде не нашел, поэтому пришлось купить на ДХ, пинал их месяц чтобы отправили, потом еще месяц ждал. Если эта особенность магазина неизвестна, следует учесть ее.

Надеюсь, обзор будет полезен читателям.

Спасибо за внимание.

Многие музыкальные устройства (магнитолы, телевизоры, музыкальные центры), эксплуатируемые сейчас, снабжены разъемом, маркированным AUX что это такое и для чего предназначено рассказывается в данной статье. Научное название данного разъема - линейный вход. Вы наверняка замечали разъем AUX IN на автомобильных приемниках (а в старых магнитофонах - CD IN). Такие гнезда работают в паре со штекером «тюльпан» (иногда этот тип штекера называют «бананом»).

AUX — вход для источника аудио-сигнала (aux in) то есть туда можно мп3 плеер воткнуть с помощью разъема показанного ниже (mini jack 3.5 mm ), и теперь мп3 плеер можно слушать через магнитолу как через усилитель (например в вашей машине будет во всю орать музыка с мп3 или с телефона если есть выход под обычные наушники)

На линейный вход подается сигнал, амплитуда которого находится в рамках значений от 0,5 до 1В. Все устройства воспроизведения звука, снабженные линейным выходом, способны дать такой сигнал. Выходное гнездо, как правило, имеет отметку AUX OUT (устаревшее, реже встречается CD OUT).

AUX OUT это выход под наушники, (mini jack 3.5 mm) то есть если есть такой выход на телевизоре то через него вы можете подключить наушники, при этом звук в динамиках автоматически выключиться, и слушать с любой громкостью не кому не мешая.

Точно такой же сигнал подается и на наушники, следовательно, выход для наушников (обозначение headphone или рисунок наушников) можно соединять с входом AUX IN.

Практически

autokresla-isofix.ru

Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

По сути есть три простых метода сделать разъем Line-in к вашей автомагнитоле.

1. Если ваша автомагнитола штатная, вполне возможно что она имеет встроенный вход AUX.
Что бы подключить AUX (Line-in) - внешний источник звука, вам необходимо будет найти распайку разъема подключения штатной автомагнитолы.
На примере штатной магнитолы Mitsubishi colt, можно найти три контакта на разъеме подключения автомагнитолы, которые отвечают за входящий сигнал к правому и левому каналу.

Штатная автомагнитола Mitsubishi colt передняя панель

Три контакта (снизу, слева) для подключения внешнего источника звука AUX в разъеме штатной магнитолы


Все что вам нужно выкрутить автомагнитолу и соответственно припаять к этим контактам провода.
Для того что бы убедится что это именно те провода которые нужны - вы можете включить автомагнитолу и по отдельности коснуться каждого из них пальцем руки. Сделав магнитолу погромче вы услышите характерное гудение в динамиках правого или левого канала (в зависимости от того провода какого канала вы будете касаться). Не бойтесь что вас ударит током. Вся схема питается низковольтным напряжением в 12 Вольт - которое не может пробить сопротивление вашей кожи. Но так же помните что вы все делаете на свой страх и риск, и фоновы сигнал от ваших пальцев может вывести из строя усилитель.

В последствии вы можете припаять к проводам либо разъемы типа тюльпан, что бы подключать разные устройства с помощью переходников. Либо вы можете напрямую припаять разъем от наушников, который можно будет подключать к любым портативным устройствам.

2. Вы можете открыть автомагнитолу и попробовать найти на ее схеме пометки отвечающие за распайку входа Line-in.



Контакты Line-in (линейного входа) на плате автомагнитолы


Часто они так и помечаются:
Line GND - общий минус линейного входа,
Line-L или L-in -  вход левого канала линейного входа (положительный контакт)
Line-R или R-in -  вход правого канала линейного входа

Проверить правильно ли вы определили контакты, можно все так с помощью касания к ним пальцем. Вы должны все так же услышать шум в правых или левых данамиках магнитолы.
Часто эти контакты присутствуют на  печатных платах и к ним попросту не припаян разъем типа тюльпан, потому что именно наличие этого разъема является опцией при выборе покупателем разных моделей одной и той же автомагнитолы.
Именно к этим контактам можно припаять провода и соответственно сделать разъемы для линейного входа.

3. Можно найти входы звукового сигнала непосредственно у микросхемы усилителя внутри автомагнитолы.

Для начала давайте разберемся в сути процесса. Сигнал от вашего сд-диска или радио модуля (назовем их источники) в вашей магнитоле, поступает к усилителю и внешним выходам. Все вышеперечисленное, это отдельные модули (устройства) внутри магнитолы.

Все эти устройства часто соединены в единое целое и припаяны на общую печатную плату, однако суть процессов происходящих между ними не меняется.

Бывает и так что усилитель выносится на отдельную плату (отдельным модулем)  и в нему подключаются все источники звука а так же питание. Отдельный блок усилителя обычно залог хорошего качества, так как на него не влияет развязка питания общей схемы, а так же лишние помехи от других устройств.

Понять как выглядит усилитель очень просто. Обычно он прикручен к радиатору (большой металюге ) на задней плоскости магнитолы, часто с ребрами для большей теплоотдачи. Иногда микросхему усилителя ставят и на боковую панель магнитолы.
Главное помните что микросхема усилителя обычно одни из самых больших и нуждается в серъезной теплоотдаче, то есть должна быть прикручена к  большому радиатору. Радиатор в свою очередь должен торчать наружу что бы отдавать тепло.


Микросхема усилителя звука внутри автомагнитолы


Если вы нашли микросхему своего усилителя внутри магнитолы, вам нужно прочитать ее модель и просто найти техническую информацию (даташит) по ней в интернете.

Если же вы не можете прочитать ее модель (не можете определить что это за микросхема), вы можете найти документацию, а конкретнее схемы для вашей автомагнитолы, где вы четко сможете определить где и какая микросхема расположена.

Давайте рассмотрим конкретный пример поиска микросхемы усилителя на примере автомагнитолы   Alpine CDE-9841

Обычно на схеме усилитель помечается как - AMP, POWER AMP (в нашем редком случае POWER IC). Часто на схемах вы можете найти эту микросхему по общим признакам. Зачастую у таких микросхем четыре выхода на динамики и четыре входа для звукового сигнала. (естественно если автомагнитола четырехканальная и если все четыре канала заключены в одной микросхеме, иногда бывает каждая пара каналов разбита на отдельную микросхему).
Если на схеме совсем ничего не понятно, можно попробовать пойти от обратного, найти выходы на динамики, и от них добраться до самого усилителя. Зачастую они соединены с усилителем напрямую.


Микросхема усилителя на электрической схеме автомагнитоле Alpine CDE-9841


В нашем случае мы нашли микросхему TA8263BH которая выступает в роли четырехканального усилителя нашей магнитолы.
У уже на самой схеме мы видимо что цветами и подписями отмечены входы и выходы усилителя.
Соответственно в нашем случае
IN 1 - 11 ножка микросхемы
IN 2 - 12 ножка микросхемы
IN 3 - 15 ножка микросхемы
IN 4 - 14 ножка микросхемы
PRE-GND - общая земля 13 ножка

Для достоверности мы скачаем даташит на микросхему TA8263BH  - четырехканальный усилитель.
В нем мы уже увидем пример готовой (рабочей схемы) усилителя.


Типовая схема подключения четырехканального усилителя TA8263BH


Как мы видим на типовой схеме обычно на входах усилителя ставится еще проходной  конденсатор, который либо режет постоянный ток который может появиться на входе усилителя, либо режет частотный диапазон который будет воспроизводить (забирать) на входе усилитель.

Поэтому мы рекомендуем взглянуть еще раз на схему автомагнитолы, найти где впаяны нужные ножки микросхемы нашего усилителя, и по дорожка определить где впаяны конденсатора. Соответственно за этими конденсаторами и припаять провода необходимы для подключения звукового сигнала внешнего устройства.
Проверить правильность распайки входа можно все тем же методом тестирования - коснувшись пальцем каждого провода при включенной магнитоле. Фоновый звук подскажет нам какой именно  провод отвечает за какой канал.
Не забывайте так же что при такой распайке вы подключаете напрямую к усилителю, тоесть без предусилителя. Это означает что вы больше не сможете регулировать звук с внешенего источника регулируя громкость магнитолы, или изменяя настройки фильтров.
Вся регулировка звука теперь будет производится только с вашего мобильного устройства. Это одновременно и удобно и не очень - решать вам.

Вот такие простые метода сделать новый функционал для вашей автомагнитолы, удачи вам в ваших начинаниях.

Если вы обладаете какой  либо дополнительной информации пишите нам в комментариях.

www.insidecarelectronics.com

Как сделать и подключить AUX выход на штатной магнитоле своими руками

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

    Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

    Декоративная планка над магнитолой поддевается ножом и извлекается вручную

  2. Тем же ножом поддевается декоративная панель возле рычага переключения передач, после чего панель снимается вручную.

    Панель под рычагом переключения скоростей снимается вручную

  3. Открывается доступ к двум крепёжным саморезам, на которых держится магнитола. Они откручиваются крестовой отвёрткой.

    2 крепежных болта магнитолы откручиваются крестовой отвёрткой

  4. Магнитола снимается, сзади отключаются все провода и разъёмы:

    Автомагнитола извлекается из ниши

  5. Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы:

    Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

  6. На плате проигрывателя необходимо найти три точки, отмеченные как «LCH», «RCH» и «GND» (это левый стереоканал, правый канал и «земля»).
  7. К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности.

    Провода припаиваются к левому каналу, правому и земле

  8. Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон (лучше всего в бардачок или пепельницу) после чего к нему припаивается штекер на 3.5 мм.

    Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

    С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

  4. Далее из магнитолы извлекается 3-контактный регулятор громкости, к которому с помощью паяльника припаивается 3 дополнительных провода. Общий, для левого стереоканала и для правого стереоканала. Схема подключения выглядит так:

    К регулятору припаивается 3 провода — левый канал, правый и общий

  5. Эти 3 провода помещаются в термоусадку, после чего производится сборка магнитолы и её установка на штатное место.
  6. Провод выводится в бардачок, к нему припаивается штекер на 3.5 мм.

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

pol-z.ru

Как вывести AUX выход на любой магнитоле своими руками?

Магнитола Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Демонтаж

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого - красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android - Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

    Разборка
  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).
На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

    Разборка
  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом - R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.
На этом процесс демонтажа и разборки закончен.

Диагностика платы

Плата Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

    Места пайки
  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.
Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

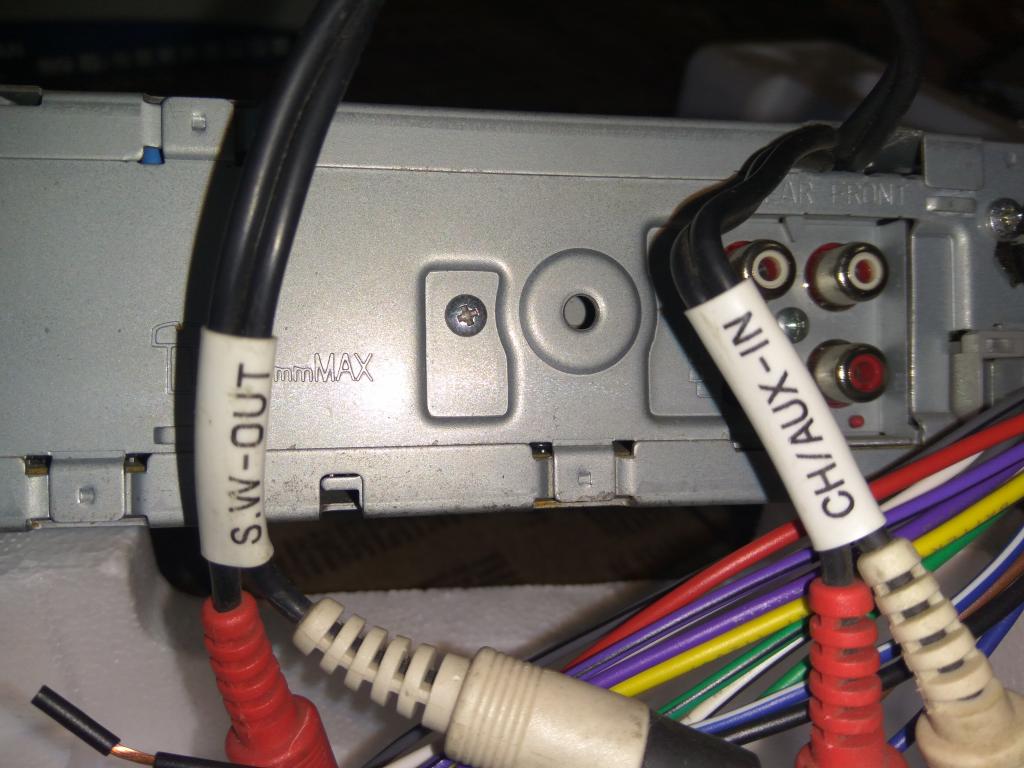

Монтаж После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
