Распиновка блока управления. Распиновка и электросхемы блоков управления ЭБУ легковых автомобилей

alexxlabРазное
Какие бывают типы блоков управления двигателем в современных автомобилях. Как выглядит распиновка разъемов ЭБУ. Где найти электрические схемы подключения блоков управления различных марок авто. Какие основные компоненты подключаются к ЭБУ.

Содержание

Основные типы и функции блоков управления двигателем

Электронный блок управления (ЭБУ) двигателем является ключевым компонентом современных автомобилей. Он контролирует работу всех систем силового агрегата и обеспечивает оптимальные параметры его функционирования. Существует несколько основных типов ЭБУ:

  • PLD (Pumpe-Leitung-Düse) — для дизельных двигателей с насос-форсунками
  • Common Rail — для дизелей с системой впрыска Common Rail
  • Motronic — для бензиновых двигателей с распределенным впрыском топлива
  • ME-Motronic — для бензиновых двигателей с прямым впрыском

Независимо от типа, все современные ЭБУ выполняют схожие функции по управлению подачей топлива, зажиганием, турбонаддувом и другими системами двигателя на основе показаний множества датчиков.


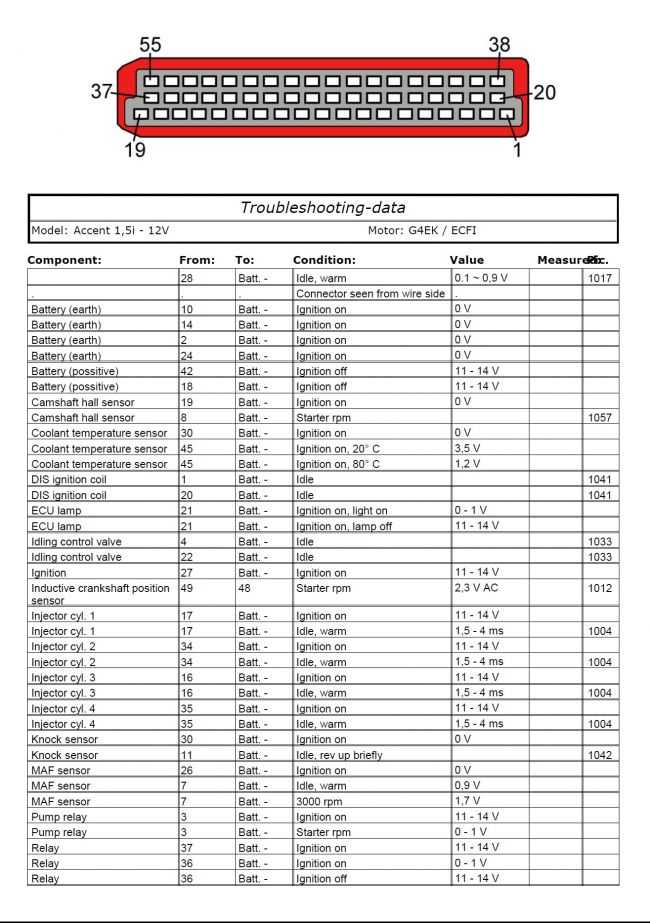

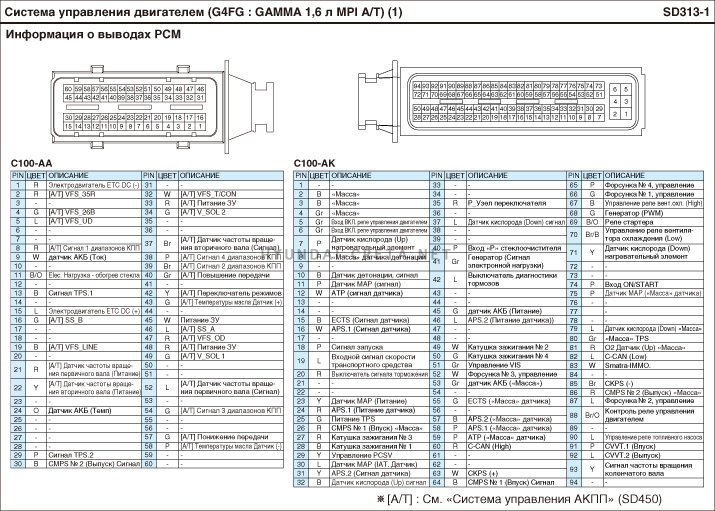

Особенности распиновки разъемов ЭБУ разных производителей

Распиновка разъемов ЭБУ — это схема расположения контактов в разъемах блока управления. Она индивидуальна для каждой модели автомобиля и даже может отличаться в рамках одной модели в зависимости от года выпуска и комплектации. Основные особенности распиновки:

  • Количество контактов в разъемах может варьироваться от 30-40 до 120-150 и более
  • Обычно используется несколько разъемов разного цвета (черный, серый, коричневый и т.д.)
  • Контакты имеют цифровую и/или буквенную нумерацию
  • Часть контактов может быть не задействована

Для корректного подключения ЭБУ крайне важно использовать актуальную распиновку именно для конкретной модификации автомобиля.

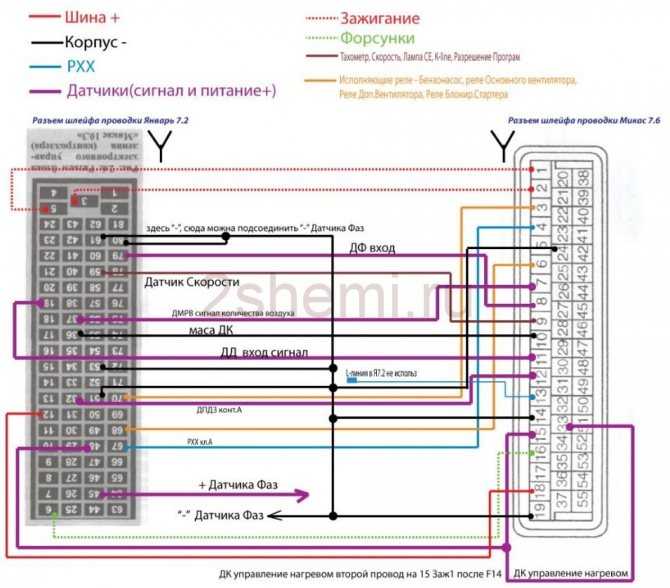

Электрические схемы подключения блоков управления различных марок

Электросхемы подключения ЭБУ содержат детальную информацию о соединении блока управления со всеми электронными компонентами двигателя и других систем автомобиля. Основные элементы, которые можно найти на таких схемах:

  • Датчики (температуры, давления, положения и т.д.)
  • Исполнительные механизмы (форсунки, клапаны и др.)
  • Реле и предохранители
  • Цепи питания и заземления
  • Диагностические разъемы

Электросхемы обычно разделены на несколько частей по функциональному признаку для удобства чтения. Они являются незаменимым инструментом при диагностике и ремонте электронных систем автомобиля.


Основные компоненты, подключаемые к блоку управления двигателем

К современному ЭБУ подключается большое количество различных компонентов. Основные из них:

  • Датчики:
    • Положения коленвала и распредвала
    • Массового расхода воздуха
    • Температуры охлаждающей жидкости и воздуха
    • Давления масла и топлива
    • Детонации
    • Кислорода (лямбда-зонд)
  • Исполнительные механизмы:
    • Топливные форсунки
    • Катушки зажигания
    • Клапан холостого хода
    • Электромагнитные клапаны
    • Моторы привода дроссельной заслонки

Все эти компоненты соединяются с ЭБУ согласно электрической схеме автомобиля посредством проводки и разъемов.

Как правильно читать и интерпретировать электросхемы ЭБУ

Чтение электросхем ЭБУ требует определенных навыков и знаний. Вот несколько ключевых моментов, которые помогут в этом:

  1. Изучите условные обозначения компонентов и цветовую маркировку проводов
  2. Определите основные функциональные блоки схемы (питание, датчики, исполнительные механизмы)
  3. Проследите соединения между компонентами и ЭБУ
  4. Обратите внимание на номера контактов в разъемах
  5. Сверяйте информацию со спецификациями конкретной модели автомобиля

Правильная интерпретация электросхем позволяет быстро находить неисправности и эффективно проводить ремонт электронных систем автомобиля.


Диагностика неисправностей ЭБУ с помощью распиновки и электросхем

Распиновка разъемов и электросхемы — важные инструменты при диагностике неисправностей ЭБУ. Они позволяют:

  • Проверять целостность электрических цепей
  • Измерять напряжение и сопротивление на контактах ЭБУ
  • Выявлять короткие замыкания и обрывы в проводке
  • Тестировать работу датчиков и исполнительных механизмов
  • Локализовать неисправности конкретных компонентов

При диагностике важно сопоставлять показания диагностического оборудования с данными электросхем для точного определения причины неисправности.

Особенности распиновки ЭБУ различных моделей Mercedes-Benz

Автомобили Mercedes-Benz используют различные типы ЭБУ в зависимости от модели и года выпуска. Некоторые особенности распиновки ЭБУ Mercedes:

  • В моделях с двигателями M112 и M113 часто используются 94-контактные разъемы
  • Более современные модели могут иметь до 154 контактов в разъемах ЭБУ
  • Часто используется несколько разъемов разного цвета (черный, коричневый, синий)
  • В некоторых моделях применяется система Motorola HFM с отдельным блоком управления форсунками

При работе с ЭБУ Mercedes важно использовать актуальную техническую документацию, так как распиновка может существенно отличаться даже в рамках одной модели автомобиля.



ACTROS распиновка PLD блока упрвления двигателем и электросхема — автомануалы — Каталог файлов

Мерседес бенс Актрос  обозначение выводов на блоке PLD блока управления двигателем,которые находится на двигателе автомобиля.Даны распиновка малого и большого разъема,цвет проводов.нумерация и какая цепь на проводах подключается.

Электрическая схема.На русском языке



1 вариант МОТОР 541,542 в ТИПЕ 950,952,954.

                МОТОР 541 в ТИПЕ 953,

                МОТОР 906 в ТИПЕ 957

2 вариант MERCEDES-BENZ / 1848 (Actros) / 09/1996 — 09/2003

                МОТОР OM 542 в ТИПЕ 921





1 ВАРИАНТ

















2 ВАРИАНТ

MERCEDES-BENZ / 1848 (Actros) / 09/1996 — 09/2003

МОТОР OM 542.921





Электрическая схема соединений

S1.20 = Выключатель зажигания и стартера.

S1.96 = Включатель стартера двигателя.

A1.1 =   Блок управления двигателя.

S1.97 = Выключатель двигателя.

F1.30 = Предохранитель 30

X9.1 =  Диагностический разъем.

M1 =     Двигатель стартера.





Электрическая схема соединений

 B3.47 = Термодатчик наддувочного воздуха.

B3.8 =  Датчик температуры топлива.

A1.1 =  Блок управления двигателя.

B4.4 =  Датчик положения коленчатого вала.

B2.15 = Датчик давления масла в двигателе.

B4.7 =  Датчик положения

B2.18 = Датчик давления наддува. распределительного вала.

B3.2 =  Датчик температуры охлаждающей жидкости.

B3.4 =  Датчик температуры масла двигателя.







Электрическая схема соединений

Y26.2 = Unit Pump цилиндр 2.

Y26.3 = Unit Pump цилиндр 3.

A1.1 =   Блок управления двигателя.

Y26.4 = Unit Pump цилиндр 4.

S3.5 =   Переключатель давления масла.

 Y26.5 = Unit Pump цилиндр 5.

Y10.63 = Электромаг. клапан вентил.

Y26.6 = Unit Pump цилиндр 6.

Y26.7 = Unit Pump цилиндр 7.

Y10.64 = Электромаг. клапан вентил.

Y26.8 = Unit Pump цилиндр 8.

Y26.1 = Unit Pump цилиндр 1.







Электрическая схема соединений

A6.11 = Блок управления автомобиля.

B4.23 = Датчик положения педали акселератора.

S1.20 = Выключатель зажигания и стартера.

S1.81 = Переключатель педали сцепления 1.

S1.82 = Переключатель педали сцепления 2.

S1.83 = Выключатель останова и пуска двигателя.

S4.2 = Выключатель сигнала торможения.

S22 = Отжимной выключатель.

S31.2 = ПУ системы.Tempomat с моторным тормозом.





Электрическая схема соединений

A1.1 = Блок управления двигателя.

A5.15 = Факельное устройство облегчения пуска.

A6.11 = Блок управления автомобиля.

A7.1 = Комбинированный прибор.

A6.8 = Центральное электронное устройство.



Электрическая схема соединений

A6.11 = Блок управления автомобиля.

B3. 7 = Датчик температуры наружного воздуха.

B5.12 = Датчик частоты вращения входного вала КП.

B9.34 = Контрольный датчик воздушного фильтра.

S1.18 = Переключатель нейтрального положения.

S1.80 = Выключатель стояночного тормоза.

S1.84 = Датчик уровня охлаждающей жидкости.

S4.6 = Датчик света фар заднего хода.

S24 = Групповой переключатель.

Y10.30 = Электромагнит.клапан моторного тормоза 1.

Y10.61 = Электромаг. клапан моторного тормоза 2.

Y10.90 = Э/м клапан делителя (большая группа).

Y10.91 = Э/м клапан делителя (малая группа).





Электрическая схема соединений

A6.11 = Блок управления автомобиля.

B3.7 = Датчик температуры наружного воздуха.

B5.12 = Датчик частоты вращения входного вала КП.

B9.34 = Контрольный датчик воздушного фильтра.

S1.18 = Переключатель нейтрального положения.

S1.80 = Выключатель стояночного тормоза.

S1.84 = Датчик уровня охлаждающей жидкости.

S4. 6 = Датчик света фар заднего хода.

S24 = Групповой переключатель.

Y10.30 = Электромагнит.клапан моторного тормоза 1.

Y10.61 = Электромаг. клапан моторного тормоза 2.

Y10.90 = Э/м клапан делителя (большая группа).

Y10.91 = Э/м клапан делителя (малая группа).







Электрическая схема соединений

A5.15 = Факельное устройство облегчения пуска.

A6.11 = Блок управления автомобиля.

A7.1 = Комбинированный прибор.

F1.30 = Предохранитель 30

G2 = Генератор.

R1.3 = Факельная свеча облегчения пуска.
