Как устроена распиновка ЭБУ Bosch ME17.9.7 для автомобилей ВАЗ. Какие контакты отвечают за датчики и исполнительные механизмы. Как правильно подключить ЭБУ ME17.9.7 на автомобиль ВАЗ. Особенности работы с данным блоком управления.
Общая информация о ЭБУ Bosch ME17.9.7
Электронный блок управления Bosch ME17.9.7 широко применяется на современных автомобилях ВАЗ с двигателями семейства 21126 и 11194. Данный ЭБУ имеет два разъема — основной 56-контактный (секция A) и дополнительный 40-контактный (секция B). Рассмотрим подробно назначение каждого контакта.
Распиновка основного 56-контактного разъема (секция A)
Основной разъем содержит следующие важные контакты:
- A1-A4 — не используются
- A5 — масса датчика педали акселератора (контакт 3)
- A6 — масса датчика педали акселератора (контакт 5)
- A7 — вход датчика давления хладагента кондиционера (контакт 2)
- A11 — вход датчика положения педали акселератора (контакт 6)
- A15 — выход управления главным реле (контакт 85)
- A16 — вход питания +12В от замка зажигания (клемма 15)
- A21 — вход датчика положения педали акселератора (контакт 4)
- A26 — питание 3,3В датчика педали акселератора (контакт 1)
- A27 — K-Line диагностическая линия
- A28 — выход сигнала тахометра
- A29 — выход сигнала расхода топлива
- A31 — выход управления реле кондиционера
- A32 — CAN High
- A35 — вход выключателя педали тормоза (контакт 3)
- A36 — вход выключателя педали сцепления (контакт 2)
- A38 — питание 3,3В датчика педали акселератора (контакт 2)
- A40 — выход управления лампой Check Engine
- A41 — выход управления реле вентилятора охлаждения 1
- A42 — выход управления реле топливного насоса
- A44 — CAN Low
- A47 — вход выключателя педали тормоза (контакт 4)
- A51 — выход управления реле стартера
- A52 — выход управления реле вентилятора охлаждения 2
- A53-A55 — масса силовых каскадов
- A55-A56 — вход питания +12В после главного реле
Распиновка дополнительного 40-контактного разъема (секция B)
Дополнительный разъем содержит следующие ключевые контакты:
- B1 — вход датчика положения коленвала (контакт 1)
- B2 — вход датчика кислорода после катализатора (сигнал A)
- B3 — вход датчика положения дроссельной заслонки (контакт 6)
- B4 — масса датчика кислорода до катализатора (контакт C)
- B5 — масса датчика температуры охлаждающей жидкости (контакт 1)
- B6 — масса датчика кислорода после катализатора (контакт C)
- B7 — масса датчиков дроссельной заслонки (контакт 3)
- B13 — вход датчика положения коленвала (контакт 2)
- B15 — вход датчика температуры охлаждающей жидкости (контакт 2)
- B20 — вход датчика положения дроссельной заслонки (контакт 5)
- B23 — питание 3,3В датчиков дроссельной заслонки (контакт 2)
- B27 — вход датчика температуры воздуха на впуске (контакт 4 ДМРВ)
- B30 — вход датчика кислорода до катализатора (сигнал A)
- B31 — вход датчика фаз (контакт 3)
- B32 — вход датчика скорости автомобиля (контакт 2)
- B33 — вход массового расхода воздуха (контакт 5 ДМРВ)
- B35 — выход управления клапаном продувки адсорбера (контакт 1)
- B37 — вход датчика детонации (+)
- B38 — вход датчика детонации (-)
- B39 — выход управления нагревателем датчика кислорода после катализатора
- B41-B48 — масса датчиков
- B46 — выход управления нагревателем датчика кислорода до катализатора
- B51 — выход управления приводом дроссельной заслонки (+)
- B52 — выход управления приводом дроссельной заслонки (-)
- B53-B56 — выходы управления катушками зажигания
Особенности подключения ЭБУ ME17.9.7
При подключении ЭБУ Bosch ME17.9.7 на автомобиль ВАЗ необходимо учитывать следующие моменты:
- Питание ЭБУ осуществляется через контакты A55-A56 от главного реле
- Масса ЭБУ подключается через контакты A53-A55
- Для диагностики используется K-Line (контакт A27) и CAN-шина (A32, A44)
- Датчики подключаются согласно распиновке с соблюдением полярности
- Исполнительные механизмы управляются через соответствующие выходы ЭБУ
- Необходимо правильно подключить датчики положения коленвала и распредвала
Отличия от других ЭБУ семейства Bosch ME17
ЭБУ ME17.9.7 имеет ряд особенностей по сравнению с другими блоками управления Bosch:
- Поддержка системы электронной дроссельной заслонки (E-gas)
- Расширенные функции диагностики через CAN-шину
- Улучшенный алгоритм управления двигателем
- Возможность перепрограммирования через K-Line и CAN
Программное обеспечение для работы с ЭБУ ME17.9.7
Для диагностики и программирования ЭБУ Bosch ME17.9.7 могут использоваться следующие программы:
- Bosch KTS — официальное дилерское оборудование
- OpenPort 2.0 — универсальный сканер для ВАЗ
- Chiploader — для чтения/записи прошивок
- WinOLS — для редактирования калибровок
- MMC flash — для работы с памятью ЭБУ
Типичные неисправности ЭБУ ME17.9.7
Наиболее распространенные проблемы с данным блоком управления:
- Выход из строя силовых транзисторов управления форсунками
- Неисправность драйвера электронной дроссельной заслонки
- Окисление контактов разъемов
- Выход из строя микросхемы памяти
- Нарушение герметичности корпуса и попадание влаги
При возникновении неисправностей рекомендуется обращаться в специализированные сервисы по ремонту автоэлектроники.

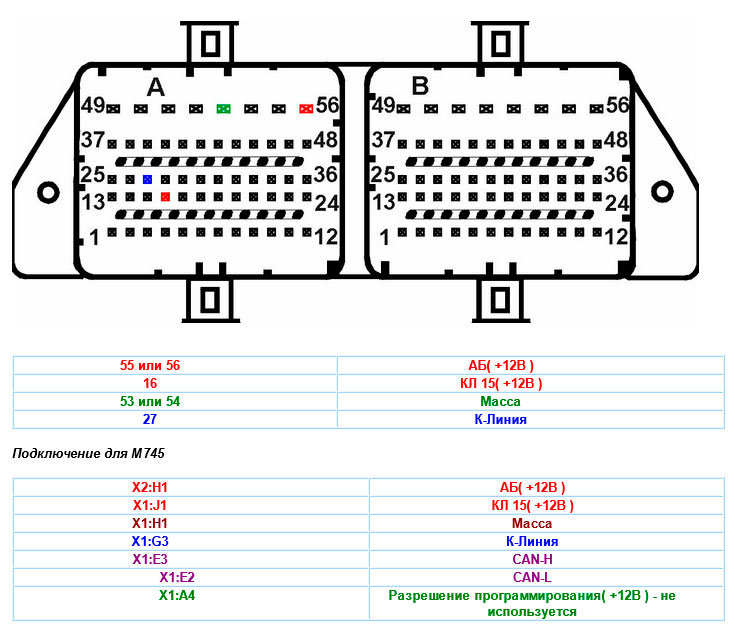

Распиновка колодки подключения ЭБУ BOSCH ME17.9.7 (два разъема)|RamBase.ru
| Серия 21126-1411020-40, 11194-1411020-20 |
| № | Секция A (X1) | № | Секция B (X2) |
| 1 | not connected | ||
| 2 | not connected | 2 | Вход. Датчик кислорода 2 (А) |
| 3 | not connected | 3 | Вход. Датчик положения дросселя (6) |
| 4 | not connected | 4 | Масса ДК 1 (С) |
| 5 | Масса датчика педали акселлератора (3) | 5 | Масса ДТОЖ (1) |
| 6 | Масса датчика педали акселлератора (5) | 6 | Масса ДК 2 (С) |
| 7 | 7 | Масса датчиков дросселя (3) | |
| 8 | not connected | 8 | not connected |
| 9 | not connected | 9 | not connected |
| 10 | not connected | 10 | not connected |
| 11 | Датчик педали акселлератора (6) | 11 | not connected |
| 12 | not connected | 12 | not connected |
| 13 | not connected | 13 | |
| 14 | not connected | 14 | not connected |
| 15 | Выход. Управление главным реле (85) | 15 | Вход. ДТОЖ (2) |
| 16 | Вход. Питание +12в зажигание (клемма15) | 16 | not connected |
| 17 | not connected | 17 | not connected |
| 18 | not connected | 18 | not connected |
| 19 | not connected | 19 | not connected |
| 20 | not connected | 20 | |
| 21 | Вход. Датчик педали акселератора (4) | 21 | not connected |
| 22 | Вход. Диагностика вентиляторов ОЖ(87) | 22 | not connected |
| 23 | not connected | 23 | Питание (3,3V) датчиков дросселя (2) |
| 24 | not connected | 24 | not connected |
| 25 | not connected | 25 | not connected |
| 26 | 26 | not connected | |
| 27 | К-Line (контакт 13 –КЭП) | 27 | Вход ДТВВ (контакт 4-ДМРВ) |
| 28 | Выход. Сигнал тахометра (ППр) | 28 | not connected |
| 29 | 29 | not connected | |
| 30 | not connected | 30 | Вход. Датчик кислорода 1 (А) |
| 31 | Выход. Управлением реле кондиционера | 31 | Вход. Датчик фазы (3) |
| 32 | CAN-H | 32 | |
| 33 | not connected | 33 | Вход. ДМРВ (5) |
| 34 | Вход. Запрос на включение кондиционера | 34 | not connected |
| 35 | Вход. Выключатель педали тормоза (3) | 35 | |
| 36 | Вход. Выключатель педали сцепления (2) | 36 | not connected |
| 37 | not connected | 37 | Вход. Датчик детонации (1)»+» |
| 38 | 38 | Вход. Датчик детонации (2) «-« | |
| 39 | not connected | 39 | Выход. Нагреватель ДК 2 (D) |
| 40 | Выход. Лампа «Check» (ППр) | 40 | not connected |
| 41 | 41 | not connected | |
| 42 | Выход. Упр. реле бензонасоса (85) | 42 | Выход. Форсунка 2 цилиндра (B) |
| 43 | not connected | 43 | Выход. Форсунка 3 цилиндра (B) |
| 44 | CAN-L | 44 | Выход. Форсунка 1 цилиндра (B) |
| 45 | not connected | 45 | Выход. Форсунка 4 цилиндра (B) |
| 46 | not connected | 46 | |
| 47 | Вход. Выключатель педали тормоза (4) | 47 | Масса датчиков |
| 48 | not connected | 48 | not connected |
| 49 | not connected | 49 | not connected |
| 50 | not connected | 50 | Масса выходных каскадов |
| 51 | 51 | Выход. Привод дросселя (1) «+» | |
| 52 | Выход. Упр. реле вентилятора 2 (85) | 52 | Выход. Привод дросселя (4) «-« |
| 53 | Масса выходных каскадов | 53 | |
| 54 | Масса выходных каскадов | 54 | Катушка зажигания 3 ц. (1) |
| 55 | Вход. Питание +12 после Главного Реле | 55 | Катушка зажигания 4 ц.(1) |
| 56 | Вход. Питание +12 после Главного Реле | 56 | Катушка зажигания 1 ц.(1) |
Датчик положения коленвала (1)"}»>Вход. Датчик положения коленвала (1)
Датчик давления хладагента (2 ур)"}»>Вход. Датчик давления хладагента (2 ур)
Датчик положения коленвала (2)"}»>Вход. Датчик положения коленвала (2)
Датчик положения дросселя (5)"}»>Вход. Датчик положения дросселя (5)
3V) датчика педали акселерат (1)"}»>Питание(3.3V) датчика педали акселерат (1)
Сигнал расхода топлива (ППр)"}»>Выход. Сигнал расхода топлива (ППр)
Датчик скорости автомобиля (2)"}»>Вход. Датчик скорости автомобиля (2)
Клапан продувки адсорбера (1)"}»>Выход. Клапан продувки адсорбера (1)
3V) датчика педали (2)"}»>Питание (3.3V) датчика педали (2)
Упр. реле вентилятора 1 (85)"}»>Выход. Упр. реле вентилятора 1 (85)
Нагреватель ДК 1 (D)"}»>Выход. Нагреватель ДК 1 (D)
Упр. реле стартера (85)"}»>Выход. Упр. реле стартера (85)
(1)"}»>Катушка зажигания 2 ц. (1)ДТВВ- Датчик Температуры Впускного Воздуха
ДМРВ- Датчик Массового Расхода Воздуха
ППр- Панель Приборов
КЭП- Контроллер Электро Пакета
(*) – номер контакта датчика , исполнительного механизма.
