Как правильно подключить магнитолу в Ford Focus 2. Какая распиновка разъемов штатной магнитолы. Как установить и настроить новую магнитолу на Ford Focus 2. Какие особенности подключения нужно учитывать.
Особенности штатной магнитолы Ford Focus 2
На автомобилях Ford Focus второго поколения использовались штатные головные устройства нескольких разновидностей. При замене оригинальной магнитолы на альтернативное устройство важно учитывать распиновку разъемов, чтобы избежать ошибок подключения и повреждения компонентов.
Штатная магнитола Ford Focus 2 имеет следующие особенности:
- Овальная форма фронтальной панели
- Наличие встроенного CD-проигрывателя
- Поддержка управления с кнопок на руле
- Возможность приема сообщений о дорожной обстановке
- Автоматическая регулировка громкости в зависимости от скорости
Схема распиновки разъемов магнитолы Ford Focus 2
Для правильного подключения магнитолы необходимо знать назначение контактов в разъемах. Схема распиновки включает следующие основные разъемы:
Разъем питания и акустики (ISO):
- A1-A4 — питание
- A5-A8 — управление
- B1-B4 — акустика правая сторона
- B5-B8 — акустика левая сторона
Разъем дополнительных функций:
- 1-2 — CAN-шина
- 3-4 — управление с руля
- 5-6 — AUX вход
- 7-8 — подсветка
Точное назначение контактов может отличаться в зависимости от комплектации автомобиля и года выпуска. Перед подключением рекомендуется свериться со схемой для конкретной модификации Ford Focus 2.
Как снять штатную магнитолу Ford Focus 2
Для демонтажа штатной магнитолы Ford Focus 2 потребуются специальные съемники. Процесс снятия включает следующие шаги:
- Отключить отрицательную клемму аккумулятора
- Снять декоративную накладку вокруг магнитолы
- Открутить 4 болта крепления магнитолы
- Аккуратно вытащить магнитолу из посадочного места
- Отсоединить разъемы питания, акустики и антенны
При снятии магнитолы важно действовать аккуратно, чтобы не повредить пластиковые элементы и разъемы. Рекомендуется предварительно ознакомиться с инструкцией по демонтажу для конкретной модели Ford Focus 2.
Установка новой магнитолы на Ford Focus 2
При установке новой магнитолы на Ford Focus 2 необходимо учитывать следующие моменты:
- Использовать переходную рамку для установки нештатной магнитолы
- Применять ISO-переходник для подключения питания и акустики
- Подключить CAN-шину через специальный адаптер
- Обеспечить питание от аккумулятора для сохранения настроек
- Правильно подключить провод управления усилителем (при наличии)
Перед окончательной установкой рекомендуется проверить работоспособность всех функций новой магнитолы. При возникновении проблем следует еще раз сверить правильность подключения по схеме.
Настройка новой магнитолы Ford Focus 2
После установки новой магнитолы на Ford Focus 2 требуется выполнить ее настройку. Основные параметры для настройки включают:
- Поиск и сохранение радиостанций
- Настройка звучания и эквалайзера
- Синхронизация с мобильным телефоном по Bluetooth
- Настройка отображения времени и даты
- Калибровка сенсорного экрана (при наличии)
Точный порядок настройки зависит от конкретной модели установленной магнитолы. Рекомендуется внимательно изучить инструкцию по эксплуатации нового головного устройства.
Возможные проблемы при замене магнитолы Ford Focus 2
При установке новой магнитолы на Ford Focus 2 могут возникнуть следующие проблемы:
- Отсутствие звука в динамиках
- Не работает управление с кнопок руля
- Магнитола не включается или самопроизвольно выключается
- Не отображается информация с парктроников
- Не работает USB-разъем или AUX-вход
Большинство проблем связано с неправильным подключением проводов или несовместимостью систем автомобиля с новой магнитолой. Для устранения неисправностей рекомендуется еще раз проверить правильность подключения и при необходимости использовать специальные адаптеры.
Выбор новой магнитолы для Ford Focus 2
При выборе новой магнитолы для Ford Focus 2 следует учитывать следующие факторы:
- Совместимость с электронными системами автомобиля
- Наличие необходимых функций (навигация, Bluetooth и т.д.)
- Качество звучания и мощность усилителя
- Удобство управления и читаемость экрана
- Возможность обновления программного обеспечения
Рекомендуется выбирать магнитолы известных брендов, специализирующихся на автомобильной электронике. Это позволит избежать проблем с качеством и совместимостью оборудования.
разъема, подключение, настройка, установка, штатная, инструкция, схема
Автор Владислав Никитович На чтение 4 мин
Содержание
- Как установить
- Как подключить
- Схема
- Как настроить
На автомобилях Ford Focus 2 использовались штатные магнитолы нескольких разновидностей. При замене оборудования на альтернативное или аналогичное изделие требуется учитывать распиновку магнитолы Форд Фокус 2, что позволит избежать ошибок и повреждений компонентов.
Как установить
На автомобилях Фокус второго поколения применялось штатное головное устройство, оснащенное фронтальной панелью овальной формы. Соответствующий вырез имеется и в центральной накладке, поэтому перед началом установки магнитолы на Форд необходимо приобрести переходную рамку с прямоугольным окном.
Последовательность действий при замене магнитолы на Ford Focus 2:
- Подцепить боковую часть рамки пальцами или пластиковой картой, а затем сдернуть деталь движением на себя.
- Отвернуть 4 винта с крестообразной головкой, размещенных по углам штатного головного устройства.
- Потянуть магнитолу на себя и выдвинуть ее из монтажного канала.
- Аккуратно отсоединить от задней части коммутационный штекер питания и громкоговорителей, а затем отключить антенный провод.
- После этого следует приступить к монтажу нового головного устройства, которое крепится к имеющимся точкам при помощи кронштейнов, снимаемых со старого устройства.
- При установке магнитолы следует убедиться в отсутствии транспортировочных винтов, которыми оснащаются изделия ряда производителей. Информация о местах расположения элементов и способах демонтажа имеется в инструкции.
- При подключении штатной антенны к неоригинальному оборудованию требуется переходник. Часть владельцев не коммутируют антенну, но радиоприемник в этом случае работать не будет.
- Расположить переходную рамку на корпусе и закрепить при помощи пластиковых фиксаторов.
- Установить на место фронтальный декоративный элемент. При перекосе экрана или корпуса магнитолы требуется регулировка крепежных элементов.
Устанавливать магнитолу на Форд Фокус 2 можно самостоятельно, для выполнения работ потребуется только монтажная лопатка и отвертка с крестообразным жалом. Сложность возникает только при подключении блока кнопок на рулевом колесе. Часть магнитол совместима с имеющимися клавишами; для обеспечения работоспособности требуется произвести настройку через меню.
Как подключить
Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.
Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.
Схема
Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:
- вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
- горизонтальные 12-контактные колодки для установки дополнительного оборудования;
- круглый штекер для подсоединения штатной антенны.
Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.
Горизонтальный разъем, расположенный под штекерами ISO, предназначен для коммутации модуля беспроводной связи Bluetooth, а также набора кнопок дистанционного управления, установленного на руле.
Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.
Как настроить
Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.
youtube.com/embed/v_YZYOqIkTM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:
- времени и даты;
- уровня звучания низких и высоких частот;
- определения баланса между фронтальной и тыловой акустикой;
- частот радиостанций;
- автоматической регулировки уровня громкости в зависимости от скорости движения.
Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.
- Установка штатной магнитолы на Гранту
- Фильтр питания 12В для автомагнитолы своими руками
- Как подключить флешку через аукс в машине
- Как подключить усилитель к магнитоле
Ford
Как снять штатную магнитолу Форд Фьюжн: демонтаж, фото
Владельцы Ford Fusion могут столкнуться с проблемой демонтажа штатной магнитолы. Причин для совершения этой операции может быть достаточно много, но трудность состоит в том, что не все знают, где, как и что нужно открутить или отщёлкнуть.
Видео о демонтаже штатной магнитолы:
Содержание
- 1 Процесс демонтажа магнитолы
- 1.1 Алгоритм
- 2 Распиновка штатной магнитолы и штекера
- 2.1 SPEAKERS+POWER+CAN
- 2.2 REMOTE+CHANGER+PHONE
- 2.3 AUX + RSE (Rear Seat Entertainment)
- 3 Причины демонтажа магнитолы
- 4 Вывод
Процесс демонтажа магнитолы
Для демонтажа потребуются специальные «защелки», чтобы не повредить пластик и отщелкнуть замок. Или аккуратно поддеть.
Если у вас нет ключей, можете попробовать изготовить их сами. Вот чертёж.
Чертёж.
Выглядит это потом так.
Демонтаж магнитолы при помощи специальных «самопальных» ключей.
Алгоритм
Когда автолюбитель всё имеет в своём арсенале, можно приступить непосредственно к проведению самого процесса. Итак, преступим:
- Для начала необходимо вставить ключи для снятия магнитолы в прорези. Этот процесс достаточно трудный, поскольку они входят тяжело, и приходится поворачивать их то вправо, то влево, пока защёлки не отщёлкнуться.
Вставляем ключи для отщёлкивания магнитолы и открываем пазы.
- Когда защёлки отщёлкнули, очень аккуратно тянем на себя блок магнитолы.
Вытягиваем магнитолу на себя и видим, что сзади подключены провода.
- Отсоединяем разъём проводов, и полностью вытягиваем магнитолу.
Отсоединяем проводку и вынимаем магнитолу полностью.
- После совершения необходимых действий, подключаем провода в разъём и защёлкиваем магнитолу в исходное положение.
На первый взгляд процесс демонтажа штатной магнитолы кажется тяжёлым, но в самом процессе нет ничего страшного.
Главное быть предельно аккуратным, чтобы ничего не сломать.Распиновка штатной магнитолы и штекера
Также, может пригодиться распиновка разъёмов:

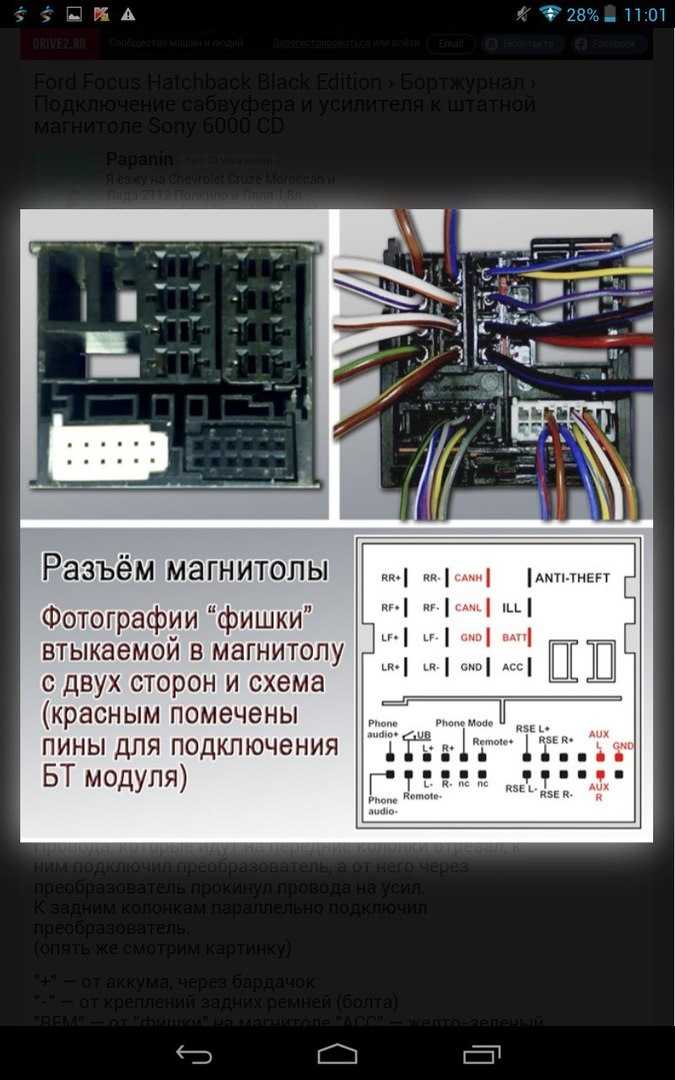

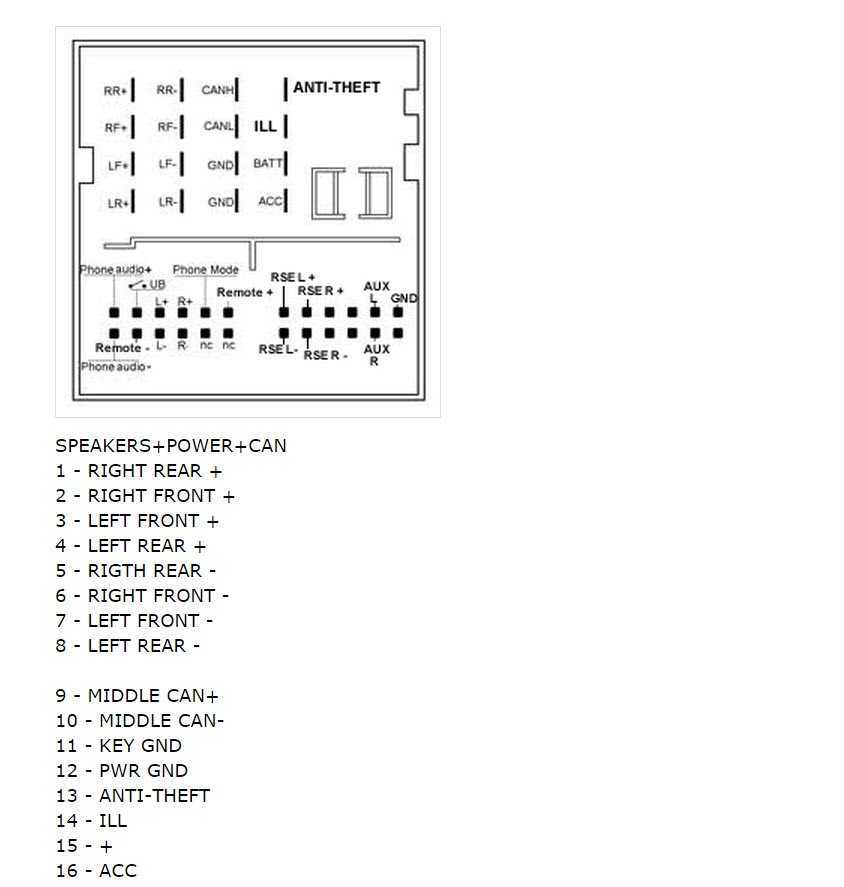

Распиновка разъёмов штатной магнитолы.
SPEAKERS+POWER+CAN
1 — RIGHT REAR +
2 — RIGHT FRONT +
3 — LEFT FRONT +
4 — LEFT REAR +
5 — RIGTH REAR —
6 — RIGHT FRONT —
7 — LEFT FRONT —
8 — LEFT REAR —
9 — MIDDLE CAN+
10 — MIDDLE CAN-
11 — KEY GND
12 — PWR GND
13 — ANTI-THEFT
14 — ILL
15 — +
16 — ACC
REMOTE+CHANGER+PHONE
1 — PHONE+
2
3 — AUX L+
4 — AUX R+
5 — PHONE MUTE
6 — REMOTE CONTROL+
7 — PHONE-
8 — REMOTE CONTROL-
9 — AUX L-
10 — AUX R-
11
12
AUX + RSE (Rear Seat Entertainment)
1 — RSE L+
2 — RSE R+
3
4
5 — AUX L
6 — AUDIO GND
7 — RSE L-
8 — RSE R-
9
10
11 — AUX R
12
Фото разъёма.
Причины демонтажа магнитолы
Чаще всего магнитолу достают для замены. Появляется возможность подключения флешки, камеры заднего вида.
Демонтаж штатной магнитолы потребуется, как и для основных операций, так и для вспомогательных. Рассмотрим, почему владелец может снимать магнитолу на Форд Фьюжн:
- Замена непосредственно самой штатной магнитолы вследствие поломки.
- Для проведения других операций, когда магнитола мешает провести их.
- Замена штатного устройства на любое другое.
- При реставрации автомобиля вследствие ДТП, когда пострадал салон и требуется разборка приборной панели.
Вывод
Демонтировать штатную магнитолу с Форд Фьюжн достаточно просто. Необходимо только иметь ключи для съёма, терпение и аккуратность. Монтаж изделия проводится также очень легко.
