Распиновка кнопок 2114. Панель приборов ВАЗ 2114: устройство, обозначение значков и индикаторов

Что означают значки на панели приборов ВАЗ 2114. Как расшифровать показания датчиков и индикаторов на приборной панели. Какие неисправности могут вызывать загорание контрольных ламп.

Устройство панели приборов ВАЗ 2114

Панель приборов ВАЗ 2114 представляет собой информационный блок, отображающий основные параметры работы автомобиля. Она расположена на передней панели салона перед водителем и включает в себя следующие элементы:

• Спидометр
• Тахометр
• Датчик уровня топлива
• Указатель температуры охлаждающей жидкости
• Контрольные лампы и индикаторы
• Кнопки управления различными системами

Рассмотрим основные элементы приборной панели ВАЗ 2114 подробнее.

Спидометр и тахометр

Спидометр ВАЗ 2114 расположен в правой части панели приборов и показывает текущую скорость движения автомобиля. Шкала спидометра размечена до 200 км/ч. Под стрелкой спидометра находится цифровой одометр, отображающий общий пробег и суточный пробег автомобиля.

Тахометр находится слева от спидометра и показывает текущие обороты двигателя. Шкала тахометра размечена до 8000 об/мин. Красная зона начинается с 6000 об/мин – превышение этого значения может привести к повреждению двигателя.

Указатели уровня топлива и температуры

Указатель уровня топлива расположен в правой части приборной панели. Он показывает примерное количество топлива в баке. Когда уровень опускается до критического минимума, загорается соответствующая контрольная лампа.

Указатель температуры охлаждающей жидкости находится слева. Нормальная рабочая температура двигателя — 80-90°C. При перегреве двигателя стрелка поднимается в красную зону, что требует немедленной остановки.

Контрольные лампы и индикаторы

На панели приборов ВАЗ 2114 расположены различные контрольные лампы и индикаторы, сигнализирующие о работе систем автомобиля:

• Индикатор включения дальнего света фар
• Индикаторы указателей поворота
• Контрольная лампа разряда аккумуляторной батареи
• Контрольная лампа аварийного давления масла
• Контрольная лампа неисправности двигателя (Check Engine)
• Индикатор включения стояночного тормоза
• Контрольная лампа уровня тормозной жидкости

Значение контрольных ламп на панели ВАЗ 2114

Рассмотрим подробнее, что означает загорание основных контрольных ламп на приборной панели ВАЗ 2114:

Лампа давления масла

Загорание лампы давления масла во время движения сигнализирует о критическом падении давления в системе смазки двигателя. Необходимо немедленно заглушить двигатель и проверить уровень масла. Возможные причины:

• Низкий уровень масла
• Неисправность масляного насоса
• Загрязнение масляного фильтра
• Неисправность датчика давления масла

Лампа разряда аккумулятора

Если лампа загорается при работающем двигателе, это указывает на проблемы в системе зарядки аккумулятора. Возможные причины:

• Обрыв или проскальзывание ремня генератора
• Неисправность генератора
• Обрыв в цепи зарядки

Лампа Check Engine

Загорание лампы Check Engine сигнализирует о неисправности в системе управления двигателем. Причин может быть множество — от неплотно закрытой крышки бензобака до серьезных проблем с двигателем. Необходима диагностика с помощью специального оборудования.

Кнопки управления на панели приборов

На центральной консоли ВАЗ 2114 расположены кнопки управления различными системами автомобиля:

• Включение габаритных огней
• Включение ближнего/дальнего света фар
• Включение противотуманных фар
• Включение обогрева заднего стекла
• Включение аварийной сигнализации

Кроме того, на рулевой колонке находятся подрулевые переключатели указателей поворота, дальнего света фар и стеклоочистителей.

Неисправности панели приборов ВАЗ 2114

Приборная панель ВАЗ 2114 может выходить из строя по различным причинам. Рассмотрим наиболее распространенные неисправности:

Не работает спидометр

Если спидометр перестал показывать скорость, возможные причины:

• Неисправность датчика скорости на коробке передач
• Обрыв провода от датчика к панели приборов
• Выход из строя спидометра на панели

Не работает тахометр

Причины отказа тахометра:

• Неисправность датчика положения коленвала
• Обрыв провода от датчика к тахометру
• Выход из строя самого тахометра

Неточно показывает уровень топлива

Если датчик уровня топлива показывает неверные значения:

• Неисправность датчика уровня топлива в бензобаке
• Окисление контактов на датчике или разъеме
• Неисправность указателя на панели приборов

Модернизация панели приборов ВАЗ 2114

Многие владельцы ВАЗ 2114 модернизируют штатную панель приборов для улучшения информативности и внешнего вида. Популярные варианты тюнинга:

• Установка дополнительных приборов (вольтметр, датчик давления масла)
• Замена стрелочных приборов на электронные
• Установка светодиодной подсветки приборов
• Замена шкал приборов на тюнинговые
• Установка маршрутного компьютера

При модернизации важно не нарушить штатную электропроводку и сохранить функциональность всех систем автомобиля.

Схема подключения панели приборов ВАЗ 2114

Для диагностики неисправностей или модернизации панели приборов ВАЗ 2114 может потребоваться схема подключения. Основные разъемы на задней части панели:

• Разъем питания и управления (13 контактов)
• Разъем подключения спидометра (3 контакта)
• Разъем подключения тахометра (3 контакта)
• Разъемы подсветки приборов

Полная схема подключения содержится в руководстве по ремонту ВАЗ 2114. При работе с электропроводкой необходимо соблюдать меры безопасности и отключать аккумулятор.

Заключение

Панель приборов ВАЗ 2114 является важным элементом автомобиля, предоставляющим водителю информацию о параметрах движения и состоянии основных систем. Знание значений контрольных ламп и датчиков позволяет своевременно выявлять неисправности и предотвращать серьезные поломки. При возникновении проблем с работой приборной панели рекомендуется обращаться в специализированные сервисные центры для диагностики и ремонта.

Схема, описание и комбинация панели приборов ВАЗ 2114 инжектор: обозначение кнопок и тюнинг приборки » Авто центр ру

В каждом современном автомобиле имеется приборная панель (ПП), которая, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобилестроения приборки стали оснащаться новыми индикаторами и датчиками, в частности, в этой статье речь пойдет об отечественных «Четырках». Какие элементы включает в себя панель приборов ВАЗ 2114, каким поломкам она подвержена и как поменять ПП — ответы на эти вопросы ищите ниже.

[ Скрыть]

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
3. Индикатор левого поворота.
4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
6. Контроллер уровня бензина в баке.
7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
10. Символ включения дальнего освещения, горит синим цветом.
11. Эта кнопка используется для сброса суточных значений пробега.
12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Возможные неисправности: признаки и причины

ПП — это электронный узел, поэтому, как и в любом другом устройстве, в его работе могут произойти неполадки.

С какими проблемами может столкнуться автомобилист:

1. Подсветка приборки перестала гореть, при этом все датчики и индикаторы работают в нормальном режиме. При такой проблеме неисправность нужно искать в предохранительном устройстве под маркировкой F16. Данный предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому если повороты и аварийка работают нормально, то причину следует искать в обрыве электроцепи либо коротком замыкании.
2. Тахометр или спидометр работают некорректно. Как сказано выше, в таких случаях нужно в первую очередь проверять датчики — положения колеванала, а также скорости. Если датчики рабочие, то возможно, проблема кроется в плохом их контакте с электросетью авто либо повреждении проводки подключения.
3. Не работает только часть лампочек приборной панели, при этом все контроллеры функционируют корректно. При таких неполадках причина, скорей всего, заключается в выходе из строя ламп на приборке, при их перегорании устройства следует заменить на новые.
4. Стрелка на датчиках уровня топлива и температуры охлаждающей жидкости не поднимается или поднялась на самую верхнюю точку. Если стрелка лежит, то скорей всего, причину нужно искать в датчиках и электроцепи подключения. ДТОЖ в «Четырках» размещается в головке блока цилиндров, а контроллер уровня топлива находится в бензонасосе.
   Прежде чем заменить вышедшее из строя устройство, нужно проверить работоспособность проводки подключения, а также контакты. Если же стрелка поднялась в самую верхнюю точку, то скорей всего, в электроцепи присутствует замыкание. Для поиска проблемы лучше воспользоваться услугами электрика.
5. Если панель в целом работает нормально, но некоторые контроллеры функционируют некорректно или со сбоями, то причину следует искать в электронной схеме. Возможны неисправности в работе процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

1. Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
3. Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
4. Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
5. Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
6. Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
7. Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
8. Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.

Фотогалерея «Меняем ПП своими руками»

Идеи для тюнинга и доработки щитка

Какие идеи для тюнинга можно использовать для модернизации приборки:

1. Купить новую электронную панель. Такой способ тюнинга считается одним из наиболее затратных, тем более, для его реализации, скорей всего, потребуется менять разъемы. Стоимость таких приборок обычно высокая.
2. Приобрести или сделать самому вставки и установить их на шкалы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора щитка, а также отсоединения стрелок от датчиков. Такой способ является одним из наиболее простых.
3. Установить светодиодные лампочки в подсветку устройства. В данном случае нужно будет также разбирать приборную панель, однако сам процесс реализации этого метода более простой. Вам не нужно будет демонтировать стрелки с датчиков — потребуется только отсоединить старые лампы и установить вместо них диодные.
   При покупке новых светодиодов нужно быть внимательным, чтобы цоколь заменяемых источников освещения был идентичным. В том случае, если цоколи не будут соответствовать, то придется паять лампочки. Вместо отдельных ламп можно приобрести диодную ленту.
4. Самый кропотливый по реализации и самый дешевый в плане стоимости вариант — покрасить стрелки, а также цифры и деления на датчиках флуоресцентной краской. В сочетании с диодным освещением это позволит улучшить яркость и контрастность приборной панели.

Заключение

Помните о том, что приборная панель — это связующее устройство между автовладельцем и машиной. Поэтому автолюбитель должен понимать, о чем сигнализируют те или иные индикаторы.

Видео «Как изменить цвет подсветки контрольного щитка?»

Инструкция на тему изменения подсветки в приборке «Четырки» приведена в ролике ниже (автор — канал By гараж #229).

Обозначение значков на панели приборов ВАЗ 2114: кнопки, индикаторы, лампочки, схема

Приборная панель ВАЗ 2114 – главный информационный блок, на которой отображаются данные о текущем функциональном состоянии автомобиля. Расположена она на торпеде, прямо перед сидением водителя.

Приборка ВАЗ 2114, 2113,2115

На самой панели находится  элементы трех видов:

• Лампочки-индикаторы, свидетельствующие о количестве необходимых для работы автомобиля расходных элементов – бензина, масла, тормозной жидкости и тд;
• Спидометр и тахометр;
• Управляющий элемент для переключения режима работы спидометра.

Также к понятию «комбинация приборов» принято относить рычаги включения поворотников, кнопки для управления фарами, печкой, и другими коммуникациями машины.

Схема приборной панели ВАЗ 2114 выглядит следующим образом:

Панель приборов (схема)

Из данной статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины загорания индикаторов, а также меры, которые необходимо принять для устранения возникших неполадок.

Содержание

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

• Тахометр

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

• Спидометр

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

• Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ — бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

• Датчик температуры жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

ИНДИКАТОРНЫЕ ЛАПОЧКИ

Также панель приборов на ВАЗ 2114 имеет блок световых индикаторов, который включает следующие значки:

Индикаторы

Разберем обозначение значков на панели приборов детальнее:

1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
4. Указывает на наличие незакрытых дверей. Горит красным цветом;
5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
6. Лампочка, которая загорается в случае критического износа тормозных колодок (1.5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов ВАЗ 2114 может гореть в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью заполните бачек и проверьте контакты датчика уровня ТЗ, которые расположены на крышке емкости, на предмет окисления.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

КНОПКИ НА ПРИБОРНОЙ ПАНЕЛИ

В центре приборной панели располагается ряд из пяти кнопок:

Кнопки

Описание кнопок панели приборов ВАЗ 2114 следующее:

Первый блок:

1. Включение/отключение габаритных огней. При включенных габаритах лампочка горит зеленым цветом;
2. Кнопка включения и выключения фар;

Второй блок:

1. Включение/отключение передних противотуманок. Для того чтобы включить противотуманные фары предварительно необходимо включить габаритные огни;
2. Включение/отключение задних противотуманок;
3. Включение/отключение обогрева стекла на двери багажника четырнадцатой.

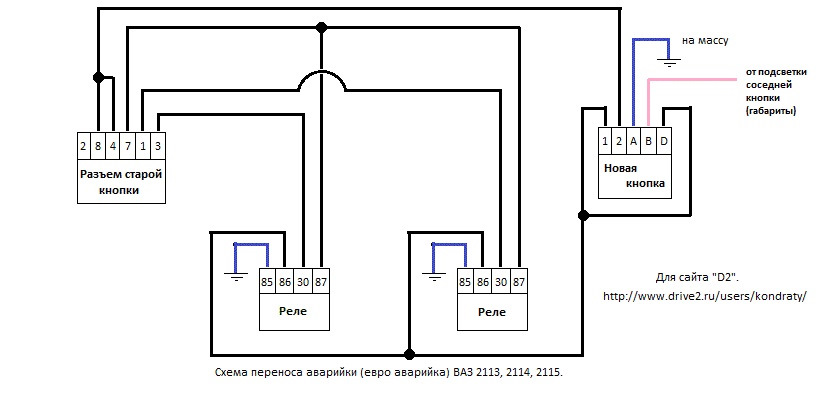

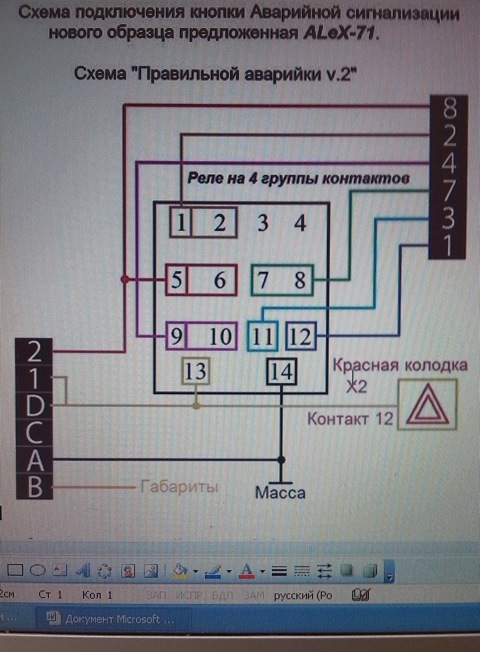

Ваз 2114 провода ведущие приборной панели

Может тема и избита, но когда я начал искать информацию как сделать это, то в основном попадалось подключение аварийки и статья про подключение новых кнопок на 2110.

Начну с того, что с недавнего времени я стал счастливым обладателем 14 панели за приемлемую цену)

Собственно сей девайс

закинул я ее довольно быстро, пол часа снимал старую ну и столько же приблизительно пихал эту (проводка и замок у меня остались от карбовой версии моей машины:-)), дальше встал вопрос с подключением щитка (с чем собственно очень хорошо справился поиск гугла (информации полно) и метод научного тыка).
Собственно самая легкая часть закончилась, начался геморрой с подключением спаренной кнопки наружно освещения, как я уже сказал внятного и адекватного ответа как срастить 09 проводку с этой кнопкой я не нашел (ХЗ может я криво искал так, ну да ладно)))), методом научного тыка и тестера сей девайс подключить удалось.
Ниже колодка кнопки наружного освещения 2109, указана распиновка по цветам проводов для удобства)))

кнопка 2109

Теперь кнопка наружного освещения 2114, распиновка согласно цветов проводки 2109)))

Контакты А и Е необходимо замкнуть между собой для того чтобы загоралась кнопка включения ближнего света)

Переходим к кнопкам 2109 подогрева стекла и противотуманных фонарей, колодки у этих кнопок выглядят одинакового

где 1, 2 замыкаемые для включения кнопки контакты, а, в — подсветка кнопки (включается с габаритами) с, d — отдельный провод на индикацию активности кнопки (находится отдельно от основной колодки).

Для начала вот такая схема (в принципе легкая, ищем нужную нам кнопку смотрим цвета проводов и прикручиваем к новой кнопке)

Пардон за подписи буковок вверху, подписывал для себя за неимением цветного принтера)))))

Ну и собственно распиновка кнопки 2114 (противотуманки и подогрев подключаются одинаково)

а, в — индикация кнопки (загорается вместе с габаритами), с, d — индикация активности кнопки (загорается при включении).

Ну и подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 пиновая)

1 Предохранитель защиты приборов (не был подключен, наверное не нужен:-))))
2 К выводу выключения зажигания
3 Масса (черный провод, для того чтоб сориентироваться на местности)
4 К датчику уровня омывающей жидкости
5 К датчику уровня масла
6 К датчику охлаждающей жидкости
7 К датчику уровня тормозной жидкости
8 К датчикам износа тормозных накладок
9 Реле контроля исправности ламп

И клемма БСК 2114 (13 пиновая)

1 Уровень масла
2 К датчику охлаждающей жидкости
3 К датчику уровня омывающей жидкости
4 Ремни безопасности (если нет, то и фиг с ними:-))))
5 К датчикам износа тормозных накладок
6 Концивики дверей водителя
7 Концивики дверей пассажира
8 Цепь включения плафона салона
9 Ключ в замке зажигания (у меня стоит старый замок, которому пофиг на вставленный ключ поэтому я снимал 9 контакт с оранжевого провода красной колодки (постоянный +) знаю, что не правильно, но что сделаешь)
10 Реле контроля исправности ламп
11 Масса
12 ХЗ (не используется)
13 К выводу выключения зажигания

по подключению БСК 2114, из за того, что у меня стоит неправильный замок и 9 клемма у меня снимается с постоянного + на красной колодке, БСК начинает работать после того как запускаешь двигатель.

Блуждает по гуглу схемма подключения БСК 2114 в 2109, но если подключать по той схеме, то стартер продолжает крутить даже после того как бросаешь ключ.
Вот та схема

происходит это из за того что 9 и 13 контакты между собой замкнуты, что видимо не правильно, ну и собственно по этой схеме у меня не получилось подключить(((поэтому проще взять распечатать распиновку обеих колодок.

Ну и в эпилоге, провода короткие и их нужно удлинять, тут стоит не лениться и пользоваться паяльником и термоусадкой, да, уходит больше времени, зато качественно выглядеть будет)))

P.S. Если кто знает как сделать так чтоб БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, типо постоянно крутящегося стартера, пожалуйста напишите в комменты.

Ну вот в принципе и все, сегодня обкатано и проверено)

die Achtung: Дополняем статью, проблема с БСК решается перекидывание 13 колодки на постоянный плюс на красной колодке (оранжевый провод) точно тот же провод который идёт на 9 контакт БСК)

Автомобиль ВАЗ 2114 разработан на основании модели ВАЗ 21093 и является усовершенствованной версией. Отмечается появление обновленных моделей панели приборов, отопительной системы, стеклоподъемников, руля и регулируемой рулевой колонки. Коснулись улучшения и электрической части машины, проводки в частности.

Компоненты электропроводки

Однопроводная схема (применяется для всей электропроводки) имеет минусовые выводы потребителя и источника, которые замыкаются на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй соединитель.

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Противотуманная фара.
• Индикатор температуры.
• Корпус монтажного блока.
• Электромотор вентилятора в системе охлаждения двигателя.
• Колодка, подключаемая к группе проводки зажигательной системы.
• Включатель подкапотной лампочки.
• Штекер-подключатель электродвигателя заднего дворника.
• Устройства.
• Колодка присоединения сигнала авто.
• Электромотор лобовых дворников.
• Корпус сигнального громкоговорящего устройства (СГУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима колодки переднего тормоза.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Устройство включения фар заднего хода.
• Индикатор контрольной лампочки смазки давления.
• Корпус моторедуктора лобового стеклоочистителя.
• Корпус лампочки под капотом.
• Индикатор температуры охладительной жидкости мотора.
• Аккумулятор.
• Корпус реле противотуманных фар авто.
• Индикатор уровня охладительной жидкости.
• Проводка датчика тормозной жидкости,

Предохранители

Фактически всегда проводки ВАЗ 2114 замыкаются на плавкие предохранители. Такие предохранители не защищают лишь схему генератора и устройства подзарядки, механизм включения силового агрегата машины, а также обмотку реле отключения подсветки.

Перед осуществлением замены вышедшего из строя предохранителя электрической цепи, нужно в точности выяснить основания перегрузки проводки, а также ее устранение. Поиск причины будет значительно легче, если предварительно ознакомиться со следующими материалами. Ниже представлен список предохранителей и их цели.

Данные (название предохранителя и защищенная им электрическая цепь) демонстрируют полный список всевозможных предохранителей проводки. Для каждого авто их количество может отличаться.

Помимо всех вышеперечисленных предохранителей, которые находятся в монтажном блоке, существует 3 предохранителя. Эти предохранители расположены под журнальной полочкой. Здесь же расположен контроллер и схема реле, при помощи которого выполняется управление силовым агрегатом ВАЗ 2114.

Долго искал эту торпеду, т.к. у нас город небольшой и найти ее сложно. В итоге купил ее в Ярославле за 2000р в сборе

Привез домой и на след день начался процесс установки. Сначала занес в салон сам каркас

и прикрутил его, крепится на 4ех болтах по-моему (понравилось в торпеде то, что крепления там металлические в отличии от ВП)

Прикрутил и попробовал ее «пошатать», сидела как приколоченная). Сам мозг прикрепил так

Вот так выглядела установленная=)

Далее начал разбираться с проводкой, скажу сразу что до этого особого опыта у меня не было. Сначала воткнул все в ЧЯ, туда все подошло бел проблем, далее всякие кнопочки и все такое. Процесс шел не останавливаясь, я уже был в предвкушении завестись) Не помню точно сразу или нет я купил замок зажигания от Ваз 2110 нового образца (старый не смог приделать). Все поставил поворачиваю ключ в замке … бензонасос не включается, понимаю что скорее всего не подключил проводку с мозгу, смотрю так и есть. Стал искать в проводке разъем идущий на контроллер, нашел что-то похожее (по схемам разобрался откуда должен выходить), но он почему-то не подходил к моему, в дальнейшем выяснилось что эта под торпедная проводка от машины с Бошем 7.9.7 (щас уж точно не вспомню). Такой был разъем от старой проводки

и такой от новой

Рыская схемы в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавил)

И вот еще сама схема распиновок старой моей колодки и новой

Попробовал и бензонасос «зажужжал») Ключ на старт… не крутит стартер. Долго думал так и не понял почему, закруглился) Приехав домой начал рыться по инету в разгадке этой проблемы, как в дальнейшем оказалось там проблема какая-то с релюшками, если втыкать реле от ваз 2109 то не крутит и пришлось замкнуть провода на прямую (щас так и езжу). так же не подходил разъем печки, но я его с легкостью переделал (думаю ни у кого не возникло бы вопросов КАК когда он увидел бы в чем разница). Еще одна проблема была в том, что цвет некоторых проводов в схеме не совпадал с реальностью (так что лучше все провода считать, номера у всех совпадают). За время установки научился разбираться более менее в электрике и пользоваться тестером)

Четырнадцатая модель Жигулей является модификацией «девятки». Следовательно, и схема электропроводки ВАЗ 2114 схожа со схемой ВАЗ 21093. Однако в более поздней модели появились стеклоподъёмники, улучшения приборной панели и прочие факторы, что не могло не оставить следа на схеме электрооборудования.

Причины сбоев, которые порождает электропроводка автомобиля

Став владельцем железного коня, невольно становишься и мастером по ремонту и наладке. Редки те случаи, когда автомобиль абсолютно по любому вопросу сразу же отправляется в мастерскую. Уж так повелось, что в российских авто хотя бы общие технические вопросы решаются непосредственно владельцем. Отдельным пунктом работ стоит электрическая сеть автомобиля и вмешательство в её работу. С годами и модификациями автомобили просто обросли проводами, и связано это с большим количеством опций комфорта, которыми напичканы авто. Четырнадцатая модель не стала исключением.

Кроме базового набора (осветительные приборы, панель управления и другие устройства), в автомобиль пришло и дополнительное электрооборудование: датчики температуры воздуха, стеклоподъёмники, блокировка замков и множество других электрозависимых элементов.

Бывает, что какая-нибудь мелочь случается в самый неподходящий момент и мешает комфортному и безопасному движению. Поэтому в бардачке каждого автовладельца обязательно должна лежать схема электрооборудования авто в цветном варианте, инструмент для работы с проводкой (на крайний случай, обычный канцелярский нож) и изоляционная лента.

Общие сведения об электропроводке

Развернутая схема проводки ВАЗ 2114 с первого взгляда приводит в замешательство: ловишь себя на мысли, что разобраться в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного рассматривания «карты сокровищ» — и общий принцип системы уже становится ближе. Возможно, электрика — не тот вопрос, который требует всепоглощающего изучения, но выяснить и устранить причину погасшей лампочки или же заменить самостоятельно пару проводов труда не составит.

Фактически однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузов. При работе с электрикой также стоит иметь в виду, что все элементы, за исключением некоторых, например, подзарядки генератора авто, замыкаются на плавкие предохранители.

Скорее всего, возникшая проблема может быть решена банальной заменой предохранителя. Однако сначала все же стоит выяснить и устранить проблему, приведшую к перегрузке.

Изменения в схеме проводки 14-й

Имея общую базу с «девяткой», четырнадцатая ранее оснащалась 1. 5 л восьмиклапанным двигателем, заимствованным у модели ВАЗ 2111 с инжектором. Чуть позже он был заменен на версию ВАЗ 11183-1000, соответствующую стандарту Евро-3. ВАЗ 2114 инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 также видоизменилась.

Узлы	Новшества
В наличии теперь жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания.	Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. Чего только стоит тот факт, что до 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные.
Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент проводки.	Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке.
Усложнения коснулись и салонной части.	Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.

Усложненная электросхема четырнадцатой модели — не только следствие расширения функционала. Инженеры АвтоВАЗа заложили в машину дополнительный потенциал в виде опций обогрева внешних зеркал и подогрева сидений.

Почему на ВАЗ-2114 не горят противотуманки: причины, фото и видео

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Содержание

• 1 Устройство электрооборудования и противотуманных фар на ВАЗ-2114
  • 1.1 Причины выхода из строя
  • 1.2 Не горят лампы ПТФ (методы устранения неисправностей)
    • 1.2.1 Перегорание предохранителя
    • 1.2.2 Сгорели лампочки
    • 1.2.3 Окисление контактных соединений
    • 1.2.4 Нет контакта на массу
    • 1.2.5 Не работает кнопка
    • 1.2.6 Отсутствует питание на фишке ПТФ
    • 1.2.7 Неверное подключение
    • 1.2.8 Сломано реле
  • 1.3 Выход из строя самих противотуманных фар
• 2 Выводы

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Общий вид противотуманных фар

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

Общая схема электрооборудования автомобиля включая ПТФ

А также, схемы непосредственного подключения противотуманных фар.

Схема подключения к бортовой сети ПТФ

Наглядная схема подключения ПТФ

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

• Перегорание предохранителя.
• Сгорели лампочки.
• Окисление контактных соединений.
• Нет контакта на массу.
• Не работает кнопка.
• Отсутствует питание.
• Неверное подключение.
• Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Схема предохранителей в монтажном блоке

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Новая лампа ПТФ и патрон вблизи

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Из-за плохой герметизации окислился контакт ПТФ

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Провод на массу с аккумулятора

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Кнопка включения противотуманных фар

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Схема проверки питания противотуманных фар

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Установочный комплект ПТФ, реле отмечено стрелочкой

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Отражатель в хлам!

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Выводы

Установить причины не работающих противотуманных фар на ВАЗ-2114 достаточно легко и просто, но под силу далеко не каждому автомобилисту. Поэтому, если представление об автоэлектрике далеко и невозможно совершить диагностику и ремонт своими руками, рекомендуется обратиться на автосервис.

Панель приборов ВАЗ 2114, 2115: кнопки, индикаторы, лампочки

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.



Содержание

1. Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115
2. Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео
3. Замена лампочек панели приборов ВАЗ 2114, 2115. Видео
4. Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.
5. Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115



1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115.

Видео



Замена лампочек панели приборов ВАЗ 2114, 2115. Видео



Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

Панель приборов ВАЗ 2114: обозначения значков и описание кнопок (фото)

Содержание:

1. Основные приборы и их расшифровка
2. Лампочки, индикаторы значки
3. Кнопки и их обозначение

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение	Обозначение
Значок канистры с каплей жидкости	Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого, подсвечивается красным
Значок дворников и фонтанчика	Сообщает о недостаточном количестве омывающей жидкости. Если омывателя остается меньше литра, значок загорается оранжевым
Значок термометра	Говорит о снижении уровня охлаждающей жидкости в расширительном баке на холодном двигателе ниже допустимого. Загорается оранжевым цветом
Значок машины с открытыми дверьми	Сообщает о том, что какие-то из дверей не закрыты. Подсвечивается красным
Значок перечеркнутой лампочки	Сообщает о неисправности габаритов или стоп-сигналов
Значок круга со штрихами по бокам	Говорит о неисправности тормозов, выработке колодок
Значок человека с ремнями безопасности	Сообщает о том, что кто-то не пристегнул ремни.
Значок двух зеленых стрелок	Сигнализируют о включении левого или правого поворотника
Значок Check Engine	Загорается красным при возникновении неполадок двигателя
Значок синей лампочки	Говорит о включенном дальнем свете
Значок зеленой лампочки	Говорит о включении ближнего света.
Обозначения, предусмотренные на ВАЗ 2114 более ранних модификаций
Красный значок канистры с каплей жидкости	Сигнализирует о падении масла, означает аварийное давление масла
Значок буквы «Р» в кружочке	Сигнализирует о не выключенном ручном тормозе
Изображение аккумулятора	Включается при разрядке аккумуляторной батареи
Значок восклицательного знака в кружке	Загорается красным, сообщает о снижении уровня тормозной жидкости.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустеющем баке, к примеру, вы сможете вовремя завернуть на заправку и не заглохнуть посреди дороги.

 Загрузка …

---

Распиновка панели приборов ВАЗ 2114

Панель приборов ВАЗ имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы подсвечиваются изнутри, что является особенностью 14-й «Лады».

Благодаря панели приборов водитель знает всю необходимую ему информацию, каков запас и расход бензина, пробег и т. д. Панель должна быть удобной в эксплуатации с четким обзором значков, шкалы, датчика и индикаторов .

В каком состоянии автомобильные системы, отвечающие за безопасность дорожного движения, скорость, остаток пути до намеченного объекта, рациональную работу двигателя и расход бензина, работу тротуара и электрооборудования — все это должно быть отражается на панели управления.

Обязательно на щите должны быть сигнальные лампы, приборы управления оборудованием. Всего на панели 19 обозначений.

Устройство панели управления

Основные обозначения включают уровень топлива, спидометр, тахометр, датчики охлаждающей жидкости. Датчик температуры отмечен стрелкой на левой стороне панели.

Если стрелка датчика находится в зоне от 105 до 130 градусов, необходимо срочно остановить автомобиль и дождаться остывания двигателя, иначе двигатель просто закипит. Тахометр представлен в виде стрелочной шкалы на панели приборов.

Обороты двигателя от 2 до 5,5 тысяч в минуту считаются нормой. Если стрелка войдет в красную зону, то расход топлива может резко увеличиться, при этом нагрузка на детали двигателя станет больше. На приборной панели обязательно должен быть спидометр.

С его помощью водитель контролирует скорость, что напрямую влияет на безопасность на дороге. Спидометр является важной частью и должен показывать четкие данные.

Датчик расположен в виде стрелки, которая показывает уровень топлива в баке автомобиля и обычно располагается с правой стороны устройства. Хотя он не будет измерять точные данные о бензине, узнать примерный остаток топлива можно в любой момент.

Устройство панели достаточно простое, и в то же время при высокой информативности снять ее не составляет труда.

С помощью панели можно получить много полезной информации, а именно: — безопасно ли состояние ВАЗ в момент движения — какая скорость, обороты, наличие бензина — какое состояние запасных частей автомобиля — прочая информация, дата и время.

С помощью датчиков и счетчиков водитель в курсе всей информации о своем автомобиле. Приборка ВАЗ — пластиковая, что придает ей эстетичный вид, она совершенно не скрипит, в отличие от той же девятки.

Устройство простое, доступно для самостоятельной сборки и сбора.

Сколько стоит панель приборов на ВАЗ 2114

В интернет-магазине панель можно найти в пределах 10 — 12 тысяч рублей.

Новая приборка стоит не дороже 15 000 рублей и всегда есть в наличии на рынках и в магазинах. Естественно, европанель будет дороже на 6-8 тысяч.

Распиновка панели приборов ВАЗ 2114

Схема подключения панели приборов ВАЗ 2114 (Для увеличения — нажмите на картинку)

1. — выключатель обогрева заднего стекла;
2. — выключатель задних противотуманных фонарей;
3. — выключатель фар и указателей поворотов;
4. — монтажный блок;
5. — выключатель стеклоочистителя;
6. — выключатель противотуманных фар;
7. — блок индикации бортовой системы управления;
8. — колодка жгута панели приборов к дополнительному жгуту;
9. — комбинация приборов;
10. — колодка жгута панели приборов к жгуту бортового компьютера;
11. — колодка жгута панели приборов к жгуту системы зажигания;
12. — колодка жгута панели приборов к жгуту боковых дверей;
13. — предохранитель 16 А;
14. — предохранитель 16 А;
15. — замок зажигания;
16. — выключатель освещения;
17. — электродвигатель отопителя;
18. — добавочное сопротивление электродвигателя отопителя;
19. — реле разгрузки замка зажигания;
20. — Реле задних противотуманных фар;
21. — реле стартера;
22. — патрон для подключения переносной лампы;
23. — прикуриватель;
24. — колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
25. — осветитель;
26. — осветитель;
27. — осветитель;
28. — выключатель отопителя;
29. — регулятор подсветки приборов с реостатом;
30. — выключатель сигнала торможения;
31. — выключатель звукового сигнала;
32. — выключатель сигнализации;
33. — подсветка управления отопителем Пабло;
34. — предохранитель 16 А;
35. — Реле обогрева сиденья

Распиновка панели является схемой, но описанная схема на словах многим кажется проще. Выходные контакты на панели приборов, а их всего 26, отвечают за работу индикаторов на самой панели.

Если поставить плюс, то каждый из контактов показывает информацию, и состояние, в котором сейчас находится автомобиль. На панели установлены датчики и индикаторы сигналов, а панель управляется электронным блоком.

Внутри панели две накладки — красная и белая. Предохранители, входы и выходы, контроллеры подключаются к определенному штекеру. Если датчики выходят из строя, их необходимо заменить.

Проверить проводку на наличие повреждений можно, разобрав панель приборов. Замените окисленные или поврежденные провода. Контрольные лампы могут выйти из строя. Перегоревшие лампочки необходимо заменить новыми.

Также необходимо заменить вышедший из строя датчик лампы. Контакт платы с лампой должен быть хорошо соединен, в противном случае концы контактов следует зачистить, подогнуть, при необходимости заменить патрон лампы.

Если перестала работать подсветка, вышла из строя магнитола, предохранитель необходимо заменить. Возможно повреждение не в предохранителе, а в проводке, которую тоже надо заменить.

Короткое замыкание в предохранителе также может повредить предохранитель.

Тюнинг приборной панели Лада 2114

Чтобы сделать свой автомобиль самобытным, многие автолюбители прибегают к тюнингу.

Хотя это хлопотная задача, она того стоит. Все стремятся сделать салон эффектным, уютным. Приборная панель — излюбленное место для тюнинга.

Настройка подсветки

Чтобы панели приборов выглядели стильно и современно, их можно модернизировать. Рассмотрим, как производится настройка подсветки.

Улучшение внешнего вида транспортного средства можно выполнить самостоятельно, так как процесс совсем не сложный.

Все что нужно для тюнинга:

• панель разборка;
• снятие щитка;
• настроить необходимые детали;
• поставлен на место.

Первым делом меняем обычные желтые лампочки на яркие светодиоды. Китайские диоды дешевле, но прослужат совсем недолго. Для того, чтобы свет шел из диодов напрямую, на них надевают термоусадку, и стрелки будут хорошо видны даже в темноте.

Диодные провода подключаются к подсветке от печки автомата. Для изменения цвета стрелок вместо каждой стрелки заменяется красный диод. Свет у стрелок приобретет насыщенный ярко-красный цвет, что заметно обновит панель.

Синие лампочки популярны. Центральная панель тоже подлежит тюнингу, респект обеспечен. Свечение становится мягким, раздражающим глаза при езде.

европанель

Для придания современного эстетичного вида можно поставить европанель. Материал панели мягкий, насыщенный, менее шумный. Оригинальные сигнальные лампы и одометр делают панель современной и модной. Он оснащен множеством датчиков сигнала. Особенностью европанели являются сигналы датчиков и подушек безопасности.

Белые и синие светодиоды тоже красиво смотрятся. Обычно для настройки требуется до 50 светодиодов. Если свечение диодов очень яркое, то можно попробовать отрегулировать. У некоторых комплектующих ВАЗ есть такая возможность.

Также на панели приборов можно тонировать, что тоже будет отлично смотреться. Совершенствование панели предоставляет широкие возможности для творчества автомобилистов и дизайнеров. В качестве тюнинга можно установить кнопку запуска, что придаст салону характерный стиль и современность.

Кстати, если модернизация будет проводиться своими руками, то во избежание проблем с ГИБДД вам необходимо написать заявление о планируемых изменениях в конструкции автомобиля и дождаться разрешения дорожная полиция. После внесения изменений необходимо пройти техосмотр, где в регистрационные документы будут внесены соответствующие изменения.

Подсветка панели приборов

Роль подсветки панели выполняют лампы накаливания, расположенные в верхней части панели. Еще выше есть зеленый светофильтр. Стандартный цвет подсветки можно изменить на красивый светодиодный цвет.

Для этого потребуются три светодиода, наличие картриджей к ним, фольга и скотч. Зеленый светофильтр можно вообще убрать или заменить на другой цвет.

А если поверх фильтра поставить белый светодиод, то свечение станет ярче и красивее. Срок службы батареи станет заметно дольше, если заменить лампы накаливания диодами. Установить светодиоды несложно.

Будьте осторожны со стрелами, они очень хрупкие. Чтобы разобрать консоль, снимите стрелки, стекло, выступ, подберите лампы. Всего берется 28 лампочек, 5 красных, остальные по желанию.

Верхняя часть ламп должна быть спилена для правильного направления света. Припаяйте резистор к каждому светодиоду. К красным диодам — ​​сопротивление 1,5 Ом, к остальным — 1,1 Ом.

Берется кусок пластмассы, вырезается форма для установки новых ламп, на форме делаются отверстия для установки новых ламп.

Дорожки с доступом к источнику питания припаяны с обратной стороны пресс-формы. Таким же образом можно изменить подсветку ЖК-экранов. По окончании работы включите питание и соберите панель.

Так же можно изменить подсветку кнопок на окнах.

При желании подсветку можно установить в рукоятку рычага переключения передач, в бардачок.

Для замены подсветки ЖК-экрана пластиковая основа снимается вместе с лампочкой. Метод пайки может заменить световые индикаторы.

Важно знать, что бесперебойная работа светодиодов возможна только при соблюдении полярности подключения. Кстати, таким образом в машине не будет греметь все, что часто бывает на ВАЗах.

Как вариант можно поставить красный светодиод под каждую стрелку, сверху на щиток надеть термоусадку, чтобы свечение было прямым. В результате подсветка станет насыщенно-красной. Таким же образом осуществляется подсветка шкал приборов.

На самом деле подсветка важна при езде ночью, а хорошо видеть приборную панель в темноте очень важно.

Полная инструкция по снятию панели управления

Чтобы правильно снять приборку, следуйте приведенным ниже инструкциям:

1. с помощью крестообразной отвертки отверните три винта крепления центральной консоли;
2. снять обшивку, выступ внизу, снять выступ с кронштейна;
3. с помощью насадки открутить пять саморезов, расположенных в консоли справа, снять экран;
4. Отсоедините клемму со знаком (-) от аккумуляторной батареи. При наличии радиоприемника его необходимо снять, заглушку вынуть из щитка;
5. отсоедините провода, идущие от прикуривателя, извлеките патрон;
6. с помощью узкой отвертки снимите ручку с рычагов;
7. потянув на себя, снимите ручку с выключателя обогрева и вентилятора;
8. открутить два винта над панелью и два под ней с помощью отвертки;
9. открутить винт за панелью;
10. откручиваем два самореза крепления накладки;
11. отсоединить жгут и провода. Чтобы не запутаться при установке панели, отметьте порядок их подключения;
12. открутить болты крепления;
13. ключом на 8 откручиваем два винта, те что крепят каретку;
14. открутить саморез крепления световода и снять его;
15. также откручиваем саморезы крепления блока отопления;
16. снять патроны с ламп;
17. после снятия внешних деталей снимите декоративную вставку;
18. открутить все гайки ключом на 21;
19. гидрокорректор, снимите его лампу;
20. открутить винты, которые крепятся к поперечине слева.

В конце снимается сама панель. Сборка панели осуществляется, соответственно, в обратном порядке.

Переключатели верхнего плеча — Infineon Technologies

Обзор

Infineon предлагает широкий ассортимент переключателей верхнего плеча, предназначенных для автомобильного и промышленного применения

Подкатегории переключателей High-Side

Переключатели High-side используются для включения и выключения электрических нагрузок путем переключения положительной (высокой) стороны питания нагрузки. Кроме того, интеллектуальные коммутаторы верхнего уровня разработаны с возможностью самозащиты и диагностики возможного непреднамеренного поведения системы.

Семейство PROFET™ — это решение Infineon для микросхем переключателей питания. PROFET™ расшифровывается как PR Otected MOS FET и объединяет все переключатели верхнего плеча, в том числе сертифицированные для автомобилей и продукты для промышленного использования. Интеллектуальные переключатели высокого уровня PROFET™ состоят из силовых транзисторов DMOS и логической схемы CMOS для формирования устройства со встроенными функциями драйвера, защиты и диагностики.

Обширный портфель интеллектуальных переключателей питания верхнего плеча PROFET™ от Infineon сгруппирован в различные семейства продуктов, которые поддерживаются для широкого спектра приложений. Благодаря современным функциям диагностики и защиты устройства PROFET™ могут переключать нагрузки в широком диапазоне токов, включая оптимизированные по стоимости решения, для нагрузок от 1 А (например, светодиодные нагрузки) до нагрузок 40 А (например, нагреватель PTC) с использованием новейших маломощных выключателей R _DS(on)   .

Ассортимент переключателей High-Side Switch

Силовые MOSFET-переключатели PROFET™ с защитой High-Side от Infineon предлагают решения для широкого спектра автомобильных и промышленных приложений и доступны как одноканальные, так и многоканальные переключатели. Наши новейшие технологии DMOS-транзисторов обеспечивают повышенную устойчивость к короткому замыканию и лучшую производительность, а также возможность работы при высоком напряжении и оптимизированный размер кристалла.

Все семейства интеллектуальных силовых выключателей верхнего плеча PROFET™ обеспечивают защиту от перегрузки, перенапряжения, короткого замыкания, чрезмерной температуры, потери на землю, потери питания и электростатического разряда (ЭСР). Кроме того, различные семейства выключателей нагрузки PROFET™ могут защищать от динамических перенапряжений, таких как сброс нагрузки и отключение индуктивной нагрузки, в зависимости от области применения, для которой они были разработаны (например, автомобильная, промышленная, бытовая, коммерческая, строительная и сельскохозяйственная техника). (КАВ)).

PROFET™ включает несколько семейств:

PROFET™ +2 12V

PROFET™ +2 12V, наше новейшее семейство интеллектуальных переключателей верхнего плеча, обеспечивает защиту и точную диагностику измерения тока. Разработанный для номинального тока нагрузки от 1 А до 32 А, он подходит для широкого спектра приложений распределения электроэнергии. Корпуса, совместимые по выводам (TSDSO-14 и TSDSO-24), обеспечивают максимальную гибкость конструкции и обеспечивают низкое рассеивание мощности, а также экономию места на печатной плате. PROFET™ +2 12V включает в себя высокоточное измерение тока (< 5%) для контроля нагрузки, готовую документацию по ISO 26262, а также сертифицированные продукты AEC-Q 100 Grade 1 и Grade 0 для приложений с высокой температурой окружающей среды.

Power PROFET™

Power PROFET™                         . ДПАК и Д²ПАК).

PROFET™ + 12 В

Семейство PROFET™ + 12 В отличается высокой устойчивостью к коротким замыканиям и управляет током от 0,5 А до 11 А. Он выдерживает сброс напряжения нагрузки до 42 В и предлагает диагностику по току. Все семейство микросхем PROFET™ + 12V с переключателем верхнего плеча совместимо по выводам внутри семейства, а также с семейством PROFET™ + 24V. PROFET™ + 12V подходит для автомобилей.

PROFET™ + 24V

PROFET™ + 24V предназначены для систем питания с более высоким напряжением и тяжелых условий эксплуатации, таких как грузовые автомобили, автобусы, строительная и сельскохозяйственная техника (CAV). Масштабируемое семейство с 12 устройствами, совместимыми с выводами, в т.ч. Устройство, соответствующее стандарту ISO 26262, предлагает комплексные функции защиты, очень быструю диагностику измерения тока, расширенный диапазон рабочего напряжения и высокую устойчивость к короткому замыканию. PROFET™ + 24V подходит для автомобилей.

Classic PROFET™ 12V

Classic PROFET™ 12V — это зарекомендовавшее себя универсальное семейство. За более чем 25 лет существования на рынке эти силовые ИС доказали свои технические преимущества и преимущества. Рассчитанные на токи от 0,5 А до 20 А, они обеспечивают высокую энергоемкость. Кроме того, некоторые устройства предлагают низкий порог ограничения тока. Они также работают в расширенном диапазоне напряжений и предлагают 6 различных пакетов в семействе. Classic PROFET™ 12V подходит для автомобилей.

Classic PROFET™ 24V

Classic PROFET™ 24V — это вариант Classic PROFET™ 12V, но разработанный специально для приложений 24V: коммерческих, сельскохозяйственных и транспортных транспортных средств, ABS, впрыска топлива и т. д. В дополнение к функциям и преимуществам семейство 12 В, эти встроенные переключатели нагрузки также обеспечивают высокое напряжение фиксации (до 75 В) и возможность ШИМ. Доступный в 8 различных комплектациях, Classic PROFET™ 24V поддерживает до 8 каналов. Classic PROFET™ 24V подходит для автомобилей.

Промышленные PROFET™

Промышленные PROFET™ предназначены для промышленного применения. Благодаря своей выдающейся энергетической устойчивости они идеально подходят для драйверов реле высокого напряжения, а также для коммутации нагрузок с высокой индуктивностью. Их основные области применения включают высоковольтные приложения (VBAT до 58 В), высокоскоростные приложения PWM (до 1 кГц), плавное переключение более высоких индуктивностей, позволяющее переключать приложения с длинной проводкой или любые другие виды индуктивных нагрузок или приложений. с ограничениями по площади.

Области применения

Широкий ассортимент интеллектуальных переключателей верхнего плеча PROFET™ от Infineon подходит для широкого спектра применений в автомобильной, коммерческой, строительной и сельскохозяйственной технике (CAV), включая электронные блоки управления (ECU), конструкции управления сиденьями и энергоэффективные светодиоды. освещение. Кроме того, автомобильные переключатели верхнего плеча PROFET™ сертифицированы для автомобилей и предназначены для таких применений, как модули управления кузовом, системы трансмиссии, системы обогрева, распределения питания или модули управления сиденьями. Наши устройства с питанием от 24 В (Industrial PROFET™, Classic PROFET™ и PROFET™ + 24 В) предназначены для различных промышленных приложений, таких как промышленная автоматизация, программируемые логические контроллеры (ПЛК) или системы солнечной/ветровой энергетики.
Найдите идеальное устройство для своего приложения с помощью Руководства по автомобильным приложениям

.

Продукты

Особенности

Что такое ПРОФЕТ™?

PROFET (Защищенные полевые транзисторы) — это наш бренд интеллектуальных переключателей питания High-Side. Он состоит из полевого МОП-транзистора, драйвера затвора с подкачкой заряда и множества функций защиты и диагностики.

Кроме того, в него встроено несколько функций защиты. Например, защита от короткого замыкания может защитить МОП-транзистор в случае короткого замыкания на землю/батарею.

Защита от перенапряжения гарантирует, что полевой МОП-транзистор не будет поврежден во время переходных процессов сброса нагрузки или других событий высокого напряжения (при условии, что энергия импульса переходного процесса находится в установленных пределах). Защита от обратной батареи обеспечивает безопасность интеллектуального переключателя, если полярность батареи изменена (ток может течь, но устройство не будет повреждено). Функция ограничения тока ограничивает максимальный ток, который может обеспечить переключатель MOSFET. Это опять же помогает защитить коммутатор от короткого замыкания на землю/батарею. Защита от перегрева

включается, если температура перехода MOSFET достигает небезопасного уровня: переключатель выключается, полностью прекращая протекание тока.

Наконец, включены средства диагностики, поэтому интеллектуальный коммутатор может передавать информацию микроконтроллеру при обнаружении неисправности.



Защита от перегрева и перегрузки по току где ток нагрузки может быть недостаточно высоким, чтобы его можно было обнаружить с помощью диагностики. Тем не менее, поддерживаемый в течение некоторого времени ток нагрузки фактически нагревает устройство и вызывает срабатывание защиты от перегрева. Для этого все PROFET имеют встроенный датчик температуры.

Чтобы понять защиту от перегрева и перегрузки по току, давайте взглянем на этот график.

После включения PROFET (IN=1) и включения диагностики (DEN=1) он будет отслеживать точность текущего измерения (I _IS ). Как видно на графике, в случае, когда ток нагрузки I _L ниже предельного тока, неисправность не будет обнаружена. При длительной эксплуатации I _L доводит температуру перехода T _J до ее абсолютного предела. Неисправность обнаружена, и срабатывает защита от перегрева.

В некоторых PROFET (например, PROFET+2 (ссылка)) имеется также динамическая защита от перегрева, которая отслеживает динамическое изменение температуры перехода для обнаружения неисправности.

В отличие от защиты от перегрева, защита от перегрузки по току срабатывает мгновенно, как только ток нагрузки достигает значения тока отключения.



После срабатывания защиты

В зависимости от устройства может выполняться защита по температуре, напряжению или току:
— по ограничению (ограничен максимальный ток, который может дать ключ верхнего плеча MOSFET)
— по срабатыванию (канал отключен).

Существует два способа регистрации аварийных состояний:

После срабатывания защиты существует два способа реактивации устройства:
— защелкой (устройство остается выключенным и может быть реактивировано только микроконтроллером)
— перезапуском (при температуре ниже определенного порога, без необходимости использования микроконтроллера).

Более поздние семейства продуктов, такие как PROFET+2 EPA (ссылка), интегрировали интеллектуальную функцию автоматического перезапуска, при которой каналу разрешается включаться несколько раз перед окончательным выключением, если условия для включения не были соблюдены.



Другие защиты

Для большинства интеллектуальных коммутаторов PROFET также включены другие защиты:

• Защита от потери заземления
• Защита от обратной полярности
• Защита от пониженного напряжения.

Для получения дополнительной информации см. спецификации.

Зачем использовать PROFET™?

Сравнение с MOSFET, разнообразие и универсальность

В дополнение к защите и диагностике, которые MOSFET не обеспечивают, PROFET, как интегрированное решение, безусловно, предлагает простоту использования по сравнению с простым MOSFET. Во-первых, он измеряет ток нагрузки и передает его микроконтроллеру, что не так просто сделать с помощью одного полевого МОП-транзистора. Кроме того, благодаря встроенному зарядовому насосу PROFET позволяет подключать его непосредственно к микроконтроллеру без необходимости калибровать управляющее напряжение на входе PROFET™ (В _В ).

Благодаря широкому спектру RDson и пакетов в портфолио PROFET™ вы, скорее всего, найдете ответ на все свои потребности. В то же время масштабируемость PROFET™ внутри подсемейства позволяет сохранить определенную гибкость конструкции.

Признанный опыт и эталонное качество

PROFET используется на рынке уже более 20 лет и уже давно узаконил свое лидирующее положение на рынке. Выбирая решения Infineon High Side Switch, вы выбираете лидирующие на рынке продукты по качеству, надежности и производительности. Действительно, 15-летнее ноу-хау в области ИС переключателей питания, высочайшее качество изготовления и постоянные инновации делают продукты PROFET самыми надежными ИС переключателей питания.



Инновации

Стремясь развиваться в соответствии с потребностями наших клиентов и тенденциями рынка, мы постоянно совершенствуем нашу продукцию.

• Мы создаем новые технологии,
• мы разрабатываем новые функции,
• , и мы отказываемся от существующих продуктов в более экономичной и энергоэффективной упаковке
.

, чтобы всегда предлагать решение, адаптированное к вашим требованиям.



Преимущества новейших семейств

Новейшие семейства интеллектуальных коммутаторов (PROFET™+2 12 В, SPOC™+2, Power PROFET™) унаследовали устойчивые технологические ноу-хау предыдущих семейств для достижения совершенства. В дополнение к различным функциям, выбирая одно из этих трех семейств, вы можете быть уверены, что:

• Сэкономите место на печатной плате благодаря меньшим размерам корпусов.
• Экономия средств благодаря встроенному диоду на GND и меньшему корпусу.
• В то же время извлекая выгоду из преимущества очень низкого рассеивания мощности, благодаря новой технологии, обеспечивающей очень низкий RDSON.
• Получите непревзойденную высокую точность тока, повысив безопасность вашей системы.
• Воспользуйтесь улучшенной защитой благодаря интеллектуальным функциям автоматического перезапуска/блокировки.

Преимущества зарекомендовавших себя семейств

Чтобы не отставать, известные семейства продуктов (PROFET™+ и Classic PROFET™) также имеют свои преимущества:

• Их использование является гарантией того, что вы используете надежное устройство. Действительно, отдел исследований и разработок на протяжении многих лет работал над улучшением их качества и производства, и Classic PROFET™ включает в себя некоторые из наших наиболее широко используемых деталей даже на сегодняшний день.
• С PROFET™+ и Classic PROFET™ вы также можете спроектировать для системы 24 В. Действительно, эти два семейства отклонены как для приложений 12 В, так и для приложений 24 В.
• Высокая энергоемкость
• Для приложений с особыми требованиями к напряжению PROFET™+ и Classic PROFET™ предлагают расширенное рабочее напряжение и возможность кратковременной поддержки до 42 В для PROFET+12 В и до 65 В для PROFET+24 В.

Как использовать ПРОФЕТ™?

Как использовать ПРОФЕТ?

Номинальная рабочая температура: от -40°C до 150°C (125°C для BTS4142N, BTS4880R, BT4141N)

Номинальное рабочее напряжение: см. таблицу продуктов. Поведение указано для этого диапазона напряжения.

В легковых и грузовых автомобилях во время запуска аккумулятор может резко разрядиться на несколько секунд. Поэтому многие PROFET указывают минимальное напряжение запуска, при котором Smart Switch будет функционировать в течение нескольких секунд.

Сброс нагрузки происходит при внезапном отключении нагрузки. В автомобильной электронике это относится к отсоединению аккумулятора, когда генератор заряжает его. Большинство PROFET предлагают защиту от сброса нагрузки (например, 42В для PROFET+ 12В, 65В для PROFET+ 24В).

Для получения более подробной информации

Доступны приложения, имитационные модели PSPICE, оценочные платы и Arduino Shield.

Где использовать PROFET™?

Ассортимент интеллектуальных коммутаторов

Infineon разнообразен и универсален. Он отвечает многим потребностям и приложениям. Несмотря на то, что они сертифицированы для автомобилей и были впервые разработаны для автомобильных приложений, семейство PROFET также широко используется в промышленных и потребительских приложениях.

Для получения более подробной информации обратитесь к семействам продуктов.

Документы

Поддержка проектирования

Платы

Инструменты и программное обеспечение

Моделирование

Видео

Делиться Делиться Делиться Делиться Делиться Делиться Делиться Делиться Делиться Делиться Делиться Делиться

Партнеры

Обучение

Введение в мир интеллектуальных коммутаторов Infineon

• Узнайте, как интеллектуальные коммутаторы тесно связаны с будущим мобильности
• Ознакомьтесь с решениями Infineon

Переключатели верхнего плеча Infineon 12 В на основе технологии SMART7

• Узнайте, что такое PROFET™ +2 12 В и SPOC™ +2, и осознайте их преимущества
• Описание особенностей SPOC™ +2

Приложения

Поддержка

Контакт

Страница не найдена | Adder Technology

Положения и условия

Условия продажи

Загрузите полные условия продажи товаров, продаваемых Adder Technology Limited.

Использование сайта

Отказ от ответственности

Все содержимое этого веб-сайта является собственностью Adder Technology Limited или ее лицензиаров. Все права защищены.

Воспроизведение части или всего содержимого этого веб-сайта в любой форме запрещено, кроме как для личного использования. Разрешение на личное использование не позволяет включение материала или любой его части в любой другой веб-сайт, электронную поисковую систему, публикацию или другую работу.

Adder Technology Limited не дает никаких гарантий, заявлений или обязательств в отношении какого-либо содержимого этого веб-сайта (включая, помимо прочего, какие-либо качества, точность, полноту или пригодность любого такого содержимого) или любого содержимого любого другого веб-сайта. на которые ссылаются или к которым обращаются с помощью гипертекстовых ссылок или иным образом через этот веб-сайт. Информация может быть изменена или дополнена без уведомления.

Adder является зарегистрированным товарным знаком Adder Technology Limited в Соединенном Королевстве, Соединенных Штатах Америки и странах, охваченных регистрацией товарных знаков Сообщества. Все остальные товарные знаки признаны.

АДДЕР ТЕХНОЛОДЖИ ООО

Название и юридический адрес:
ADDER TECHNOLOGY LIMITED
WEST WALK BUILDING
110 REGENT ROAD
LEICESTER LE1 7LT
Номер компании 01823478



Политика конфиденциальности и файлов cookie

Эта политика конфиденциальности объясняет, как мы используем любую личную информацию, которую мы собираем о вас, когда вы используете этот веб-сайт.

Темы:

• Какую информацию о вас мы собираем?
• Как мы будем использовать информацию о вас?
• Маркетинг
• Доступ к вашей информации и исправление
• Файлы cookie
• Другие сайты
• Изменения в нашей политике конфиденциальности
• Как с нами связаться

Какую информацию о вас мы собираем?

Мы собираем информацию о вас, когда вы регистрируетесь у нас или размещаете заказ на продукты или услуги. Мы также собираем информацию, когда вы добровольно заполняете опросы клиентов и предоставляете отзывы. Информация об использовании веб-сайта собирается с помощью файлов cookie.

Как мы будем использовать информацию о вас?

Мы собираем и обрабатываем информацию о вас для определенных законных деловых целей; для обработки вашего заказа, управления вашей учетной записью и отправки вам по электронной почте информации о других продуктах и ​​услугах, которые, по нашему мнению, могут вас заинтересовать. Мы используем вашу информацию, собранную с веб-сайта, для персонализации ваших повторных посещений нашего веб-сайта. Мы можем передавать вашу личную информацию нашей группе компаний, чтобы они могли предлагать вам свои продукты и услуги. Adder Technology Ltd может передавать вашу информацию нашим партнерам-дистрибьюторам для выполнения заказов за пределами организации. При обработке вашего заказа мы можем отправить ваши данные и использовать информацию из бюро кредитных историй и агентств по предотвращению мошенничества.

Маркетинг

Мы хотели бы отправить вам информацию о продуктах и ​​услугах нашей и других компаний в нашей группе, которые могут вас заинтересовать. Вы имеете право в любое время запретить нам связываться с вами в маркетинговых целях или предоставлять вашу информацию другим членам Adder Technology Group. Если вы больше не хотите, чтобы с вами связывались в маркетинговых целях, свяжитесь с нами, используя приведенную ниже информацию.

Доступ к вашей информации и исправление

Вы имеете право запросить копию имеющейся у нас информации о вас. Если вам нужна копия части или всей вашей личной информации, отправьте электронное письмо или напишите нам по указанному ниже адресу. Мы хотим убедиться, что ваша личная информация является точной и актуальной. Вы можете попросить нас исправить или удалить информацию, которую вы считаете неточной.

Печенье

Файлы cookie — это текстовые файлы, размещаемые на вашем компьютере для сбора стандартной информации интернет-журнала и информации о поведении посетителей. Эта информация используется для отслеживания использования веб-сайта посетителями и для составления статистических отчетов об активности веб-сайта. Для получения дополнительной информации посетите сайт www.aboutcookies.org. Вы можете настроить свой браузер так, чтобы он не принимал файлы cookie, и указанные выше веб-сайты сообщают вам, как удалить файлы cookie из вашего браузера. В некоторых случаях некоторые из функций нашего веб-сайта могут в результате не работать.

Другие сайты

Наш сайт содержит ссылки на другие сайты. Эта политика конфиденциальности применяется только к этому веб-сайту, поэтому, когда вы ссылаетесь на другие веб-сайты, вам следует ознакомиться с их собственной политикой конфиденциальности.

Изменения в нашей политике конфиденциальности

Мы регулярно пересматриваем нашу политику конфиденциальности и будем размещать любые обновления на этой веб-странице. Эта политика конфиденциальности последний раз обновлялась 21 мая 2018 г.

.

Как с нами связаться

Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы о нашей политике конфиденциальности или информации, которую мы храним о вас:
Электронная почта:  compliance@adder. com

По почте:  ФАО, менеджер по соблюдению требований,
Adder Technology Ltd,
Saxon Way,
Bar Hill,
Cambridge,
CB23 8SL, UK

Портативное устройство для чистки ковров SpotBot Bissell 2114, 2117. Руководство пользователя

Документ

Bissell 2114, 2117 Series SpotBot Portable Carpet Cleaner Руководство пользователя


ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПОРТАТИВНОЙ СРЕДСТВА ДЛЯ ОЧИСТКИ КОВРОВ.
При использовании электроприборов необходимо соблюдать основные меры предосторожности, включая следующие:

ПРЕДУПРЕЖДЕНИЕ: ДЛЯ СНИЖЕНИЯ РИСКА ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ТРАВМ:

1. Используйте только чистящие средства BISSELL, предназначенные для использования в этом машины, чтобы предотвратить повреждение внутренних компонентов. См. раздел «Очищающая жидкость» данного руководства.
2. Подключайте только к должным образом заземленной розетке. См. инструкции по заземлению. Не модифицируйте трехконтактную вилку с заземлением.
3. Вынимайте вилку из розетки, когда не пользуетесь и перед обслуживанием.
4. Не подвергать воздействию дождя. Хранить в помещении.
5. Не использовать в качестве игрушки. Пристальное внимание необходимо при использовании детьми или рядом с ними.
6. Не используйте для каких-либо целей, кроме описанных в данном руководстве пользователя. Используйте только рекомендованные производителем приспособления.
7. Не используйте с поврежденным шнуром или вилкой. Если прибор не работает должным образом, его уронили, повредили, оставили на открытом воздухе или уронили в воду, отремонтируйте его в авторизованном сервисном центре.
8. Не тяните и не переносите за шнур, не используйте шнур в качестве ручки, не закрывайте дверь на шнуре и не протягивайте шнур вокруг острых краев или углов. Не запускайте прибор по шнуру. Держите шнур подальше от нагретых поверхностей.
9. Не отключайте питание, дергая за шнур. Для отключения беритесь за вилку, а не за шнур.
10. Не беритесь за вилку или прибор мокрыми руками.
11. Не вставляйте никакие предметы в отверстия. Не используйте, если какое-либо отверстие заблокировано; не допускайте попадания в отверстия пыли, пуха, волос и всего, что может уменьшить поток воздуха.
12. Держите волосы, свободную одежду, пальцы и другие части тела подальше от отверстий и движущихся частей.
13. Перед подключением или отключением устройства отключите все элементы управления.
14. Будьте особенно осторожны при уборке лестниц.
15. Не используйте для сбора легковоспламеняющихся или горючих материалов (жидкости для зажигалок, бензина, керосина и т. д.) и не используйте в местах, где они могут находиться.
16. Не используйте прибор в закрытых помещениях, заполненных парами масляной краски, растворителя для краски, некоторых веществ, защищающих от моли, легковоспламеняющейся пылью или другими взрывоопасными или токсичными парами.
17. Не используйте для сбора токсичных материалов (хлорный отбеливатель, нашатырный спирт, очиститель канализации и т. д.).
18. Не поднимайте горящие или дымящиеся предметы, например сигареты, спички или горячий пепел.
19. Держите прибор на ровной поверхности.
20. Не переносите прибор во время его использования.

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ
Эта модель предназначена только для домашнего использования. Коммерческое использование данного устройства аннулирует гарантию производителя

ПРЕДУПРЕЖДЕНИЕ
Неправильное подключение заземляющего проводника оборудования может привести к поражению электрическим током. Если вы не уверены в правильности заземления розетки, обратитесь к квалифицированному электрику или специалисту по обслуживанию. НЕ ИЗМЕНЯЙТЕ ВИЛКУ. Если она не подходит к розетке, квалифицированный электрик должен установить подходящую розетку. Это устройство предназначено для использования в сети с номинальным напряжением 120 вольт и оснащено заземляющей вилкой, похожей на вилку на рисунке. Убедитесь, что прибор подключен к розетке той же конфигурации, что и вилка. С этим прибором нельзя использовать штепсельный адаптер.

ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
Этот прибор должен быть подключен к системе заземления. В случае неисправности или поломки заземление обеспечивает безопасный путь с наименьшим сопротивлением для электрического тока, снижая риск поражения электрическим током. Шнур для этого прибора имеет заземляющий проводник и заземляющую вилку. Его можно подключать только к правильно установленной и заземленной розетке в соответствии со всеми местными нормами и постановлениями.

Благодарим за покупку средства для чистки ковров BISSELL!
Мы любим убирать и рады поделиться с вами одним из наших инновационных продуктов. Мы хотим, чтобы через два года ваше средство для чистки ковров работало так же хорошо, как и сегодня, поэтому в этом руководстве приведены советы по использованию, обслуживанию и устранению неполадок в случае возникновения проблем. Всего за несколько простых подготовительных шагов вы будете готовы к чистке ковра. Переверните и начнем!

Комплект поставки

1. Spotbot Bint
2. Bissell Formula
3. Bissell Boost Formula
4. Tough Stain Tool
5. 3-N-1 Инструмент для лестницы*

• SELECT MODERSION

SELECT MODERSION

SELECT MODELSION

9002 . Чтобы определить, что должно быть включено в вашу покупку, обратитесь к списку «Содержимое коробки», расположенному на верхнем клапане коробки.

Product View

Знакомство со средством для чистки ковров

1. Dirty Water/Collection Tank
2. Tank Release Latch
3. Carry Handle
4. Automatic Smart System™ Control Panel
5. Clean Water/Solution Tank
6. Hose Connector
7. Spray Trigger

8. Cord Wraps
9. Power Cord
10. Вакуумный гибкий шланг
11. Tough Stain Brush™
12. Tough Stain Brush™ Хранение
13. Очистка окна

14. Чистящие щетки 9004 Щетки4
15. Всасывающие насадки

16. 3-N-1 Лестничный инструмент*

    Только некоторые модели

ПРЕДУПРЕЖДЕНИЕ: Не подключайте пылесос к сети, пока не ознакомитесь со всеми инструкциями и процедурами эксплуатации.

Специальные функции

Вид спереди

1. 4 – Панель управления предустановленными циклами очистки
   Расположенная в верхней части устройства, вы найдете панель управления. Выберите цикл очистки, который вы хотите использовать. «Питание» и «Готово» не являются кнопками; «Питание» — это световой индикатор, сообщающий вам, когда SpotBot включен. «Готово» — это световой индикатор, указывающий на завершение цикла очистки.

2. 7 – Курок распылителя
   Нажмите на курок распылителя, чтобы вылить воду и смесь на очищаемую область. (Используйте только в режиме шланга/инструмента)

3. 10 – Вакуумный гибкий шланг
   Оборачивает центр устройства и служит путем прохождения грязной воды и смеси, всасываемой в резервуар для грязной воды/сборника. Шланг также можно развернуть и использовать с насадкой для удаления стойких пятен для ручной очистки в режиме шланг/инструмент.


Вид сзади

1. 12 – Хранение щеток для жестких пятен
   Для вашего удобства хранится на борту.
2. 13 – Окошко для очистки
   Предоставляет место для наблюдения за чисткой без помощи рук.
   ПРИМЕЧАНИЕ: Перед эксплуатацией устройства полностью размотайте шнур питания.


Вид снизу

1. 14 – Чистящие щетки
   Автоматически распыляют, чистят и удаляют как поверхностные, так и стойкие пятна и запахи.
2. 15 – Всасывающие насадки
   Обеспечивает всасывающий канал при использовании циклов уборки без помощи рук.


Чистящие средства

ПРЕДУПРЕЖДЕНИЕ: Во избежание возгорания и поражения электрическим током из-за повреждения внутренних компонентов используйте только чистящие жидкости BISSELL, предназначенные для использования со средством для чистки ковров.

ВНИМАНИЕ: Используйте в пылесосе только составы для переносных машин BISSELL (при желании с Boost). Использование чистящих средств, содержащих лимон, сосновое масло или уксус, может привести к повреждению прибора и аннулированию гарантии. Химические пятновыводители или средства для удаления загрязнений на основе растворителей также не следует использовать. Эти продукты могут реагировать с пластиковыми материалами, используемыми в вашем пылесосе, вызывая растрескивание или точечную коррозию.

Всегда используйте оригинальные средства для чистки ковров BISSELL. Чистящие растворы сторонних производителей могут повредить машину и привести к аннулированию гарантии. Формула BISSELL Pet Oxy Boost для ковров и мягкой мебели Формула BISSELL Oxy Boost для ковров и мягкой мебели Формула BISSELL Boost Pro для ковров и мягкой мебели BISSELL 2X Pet Stain & Odor BISSELL Professional Spot & Stain + Oxy

Примечание о формуле BISSELL
Одним из эффективных ингредиентов для удаления пятен в Oxy Boost и Pet Oxy Boost является перекись водорода. На некоторых людей продукт может воздействовать при его контакте с кожей; это может сделать кожу белой и/или вызвать покалывание. Мытье рук после использования и нанесение лосьона для рук устранит любые возможные белые пятна.

Заполнение резервуара для чистой воды

Формула для переносных машин (2X концентрированная)

1. Чтобы заполнить резервуар для чистой воды/раствора, снимите резервуар для чистой воды, подняв его прямо вверх, а затем в сторону от устройства.

2. Отвинтите черную крышку на дне резервуара для чистой воды.

3. 1) Добавьте горячую водопроводную воду в линию заполнения водой.
   2) Добавьте формулу, следуя указанной строке заполнения «формула» на чистом баке.

4. Поверните крышку на место и установите бак на устройство.


 Несколько замечаний по наполнению резервуара для чистой воды:

• Налейте горячую (140°F/60°C макс.) водопроводную воду и добавьте соответствующий раствор BISSELL.
• Заполните формулой до линии заполнения, как указано.


НЕ ИСПОЛЬЗУЙТЕ КИПЯЩУЮ ВОДУ. НЕ НАГРЕВАЙТЕ ВОДУ ИЛИ БАК В МИКРОВОЛНОВОЙ ПЕЧИ.

Добавьте больше мощности с BISSELL Boosts

• Заполните бак водой и удвоенной формулой (шаг 3 выше).
• Добавьте 1 унцию любого BISSELL Boost.

Эксплуатация

Использование автоматических циклов очистки

Советы перед использованием SpotBot

• Сначала пропылесосьте участок, а затем выполните точечную очистку с помощью SpotBot.
• Некоторые пятна и разливы требуют, чтобы вы собрали крупный мусор с помощью тряпки или полотенца, прежде чем начать очистку в автоматическом или ручном циклах.

1. Быстрая очистка Этот цикл предназначен для удаления пятен с поверхности коврового покрытия. Этот цикл будет выполняться примерно 3 минуты.

2. Глубокая очистка Используйте для удаления пятен, которые успели въесться. Как правило, это наиболее трудно удаляемые типы пятен. Этот цикл длится примерно 6 минут.

3. Шланг/Инструмент Выбрав эту опцию, вы можете удалять пятна и пятна с помощью шланга и инструмента на таких поверхностях, как обивка, лестницы, салон автомобиля или любые другие труднодоступные места.

4. Стоп Нажав красную кнопку остановки, вы полностью остановите цикл очистки. Чтобы снова начать очистку, вам нужно будет начать заново и выбрать цикл очистки.

5. Готово Этот индикатор загорится, и вы услышите серию звуковых сигналов, когда цикл очистки будет завершен. Нажмите кнопку STOP, чтобы выключить машину. Машина не подает звуковой сигнал при выключении.


ПРЕДУПРЕЖДЕНИЕ: Держите спрей вдали от лица. Невыполнение этого требования может привести к травме.

Начало работы

Важно! Прежде чем чистить ковры, проверьте бирку производителя, чтобы получить какие-либо специальные инструкции по очистке. Не для использования на шелковых или деликатных ковриках.

1. Перед использованием проверьте стойкость цвета на небольшом незаметном участке.
2. Выберите «Шланг/инструмент» и следуйте инструкциям по ручной очистке для проверки.

Очистка без помощи рук

1. Поместите прибор непосредственно на пятно, убедившись, что пятно находится в центре области очистки.

2. Выберите цикл очистки (Быстрая очистка или Глубокая очистка) , который вы хотите использовать. SpotBot начнет распылять, чистить и всасывать загрязненную область в заранее запрограммированном цикле. Оба цикла были протестированы и доказали, что обеспечивают превосходные результаты очистки, избавляя вас от догадок и усилий при уборке.

3. Когда выбранный вами цикл очистки завершится, загорится индикатор «Готово» и машина издаст серию звуковых сигналов. Нажмите кнопку STOP , чтобы выключить машину. Машина не подает звуковой сигнал при выключении.

4. Поднимите устройство и проверьте область, которая была очищена. Если вы используете BISSELL Oxy Boost, он будет продолжать работать в течение следующих шести-восьми часов, удаляя пятна и пятна на всем пути до изнаночной стороны ковра.


ВНИМАНИЕ: Во избежание повреждения берберских ковров избегайте повторных циклов чистки в одном и том же месте.

Ручная очистка

• Перед чисткой проверьте набивку обивки. Цветная набивка может просочиться сквозь ткань, когда она намокнет. Перед очисткой проверьте бирку производителя.

1. Снимите шланг с устройства, нажав на кнопку фиксатора и потянув наружу конец шланга.

2. Снимите щетку Tough Stain Brush с задней части устройства, затем прикрепите ее к ручке шланга.

3. Нажмите кнопку Шланг/Инструмент на панели управления, чтобы запустить SpotBot.

4. Нажмите кнопку курка распылителя, чтобы опрыскать загрязненный участок, затем медленно перемещайте инструмент вперед и назад по участку.
   Отпустите курок, чтобы всосать грязный раствор. Работайте небольшими участками, пока область не станет чистой.

5. Если пятно все еще видно, при необходимости повторите шаг 4.
   ПРИМЕЧАНИЕ. В ручном режиме SpotBot оснащен функцией безопасности, которая отключает устройство через 30 минут.
6. По завершении очистки слегка проведите всасывающей насадкой по пятну, не нажимая на курок. Это поможет высушить очищенную область.

7. Перед выключением SpotBot отсосите чистую воду, чтобы тщательно промыть внутреннюю часть гибкого вакуумного шланга. Затем поднимите гибкий вакуумный шланг вверх, чтобы слить оставшуюся воду в грязный бак.

8. Нажмите кнопку STOP , чтобы выключить машину, затем отсоедините чистящий инструмент от гибкого вакуумного шланга, нажав вниз на фиксатор кнопки и потянув прямо (не поворачивайте инструменты, чтобы снять их).

9. Отключите машину от сети и оберните шнур вокруг витков шнура. Прикрепите жесткую щетку для пятен к основанию машины. Оберните шланг вокруг машины и закрепите в разъеме шланга.


Очистка с помощью инструмента 3-N-1 (только на некоторых моделях)

ПРЕДУПРЕЖДЕНИЕ: Не допускайте попадания спрея на лицо. Невыполнение этого требования может привести к травме.

Присоедините инструмент 3-N-1 к чистящему шлангу. Этот универсальный трехсторонний инструмент распыляет, очищает и всасывает грязь и пятна с внешних изгибов, углов и ступеней лестницы с ковровым покрытием. Поверните головку инструмента в нужное положение для очистки. Край, обращенный вниз, является активным режимом очистки: (а) используйте плоскую область для очистки верхней части лестницы, (б) используйте заостренный край для очистки внутренней щели, (в) используйте зазубренную область для очистки внешнего угла.

Техническое обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск поражения электрическим током, выключите питание и выньте вилку из розетки перед выполнением технического обслуживания или проверки устранения неполадок.

1. Нажмите кнопку STOP , чтобы выключить устройство. Отсоедините шнур питания от розетки. Оберните шнур питания вокруг шнура.

2. Опорожняйте и промывайте бак для грязной воды/сборника после каждого использования. Чтобы снять бак, поднимите защелку грязного бака и вытащите бак. Слейте грязную воду и промойте. Установите резервуар в устройство для хранения. После использования автоматической функции SpotBot протрите окно и чистящую поверхность мягкой тканью.

3. Если вы использовали SpotBot вручную, оберните гибкий вакуумный шланг вокруг устройства и закрепите шланг в разъеме шланга на передней панели устройства.


Советы по хранению

• Если в чистом баке остается значительное количество воды и раствора, устройство можно хранить с жидкостью в чистом баке. Однако, если вы добавили Oxy Boost в чистый резервуар, его нельзя хранить в устройстве, и его следует опорожнить и промыть.
• Содержите машину в чистоте и периодически прочищайте черный клапан внутри бака для грязной воды/сборника.
• Храните машину в защищенном сухом месте.

ВНИМАНИЕ: Чтобы снизить риск возникновения протечки, не храните устройство в местах, где может произойти замерзание. Это может привести к повреждению внутренних компонентов.

Устранение неполадок

ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск поражения электрическим током, выключите питание и выньте вилку из розетки перед выполнением технического обслуживания или проверки устранения неполадок.

Problem	Possible causes	Remedies
AUTOMATED CLEANING
SpotBot will not run	Power cord not plugged in	Проверьте электрическую вилку.
	Перегорел предохранитель/выключатель.	Замените бытовой предохранитель или восстановите автоматический выключатель.
	Вакуумный гибкий шланг не зафиксирован надежно.	Убедитесь, что гибкий вакуумный шланг защелкнулся.
Необычный или странный шум	В баке чистой воды/раствора закончилась жидкость.	Заполните резервуар для чистой воды/раствора.
Ограниченное распыление или его отсутствие	В баке чистой воды/раствора закончилась жидкость.	Заполните резервуар для чистой воды/раствора.
	Бак для чистой воды/раствора вставлен в устройство неплотно.	Аккуратно нажимайте на резервуар для чистой воды/раствора, пока не увидите «пузырьки», исходящие из основания резервуара.
Нет всасывания	Бак полный.	Пустой бак.
	Защелка резервуара для грязной воды/сборника не опущена.	Надавите на защелку до упора.
	Отсутствует черный клапан на баке для грязной воды/сборника.	Замените черный клапан в баке для грязной воды/сборнике.
РУЧНАЯ ОЧИСТКА
Очиститель не работает	Шнур питания не подключен.	Проверьте электрическую вилку.
	Перегорел предохранитель/выключатель.	Замените бытовой предохранитель или восстановите автоматический выключатель.
	Шланг не снят с ресивера.	Снимите шланг.
	SpotBot автоматически отключается во время использования.	Нажмите кнопку Пауза/Возобновить, чтобы возобновить очистку вручную.
Необычный или странный шум	В баке чистой воды/раствора закончилась жидкость.	Заполните резервуар для чистой воды/раствора.
Ограниченное распыление или его отсутствие	Засорение наконечника распылителя на щетке Tough Stain.	Очистите наконечник распылителя.
	В баке чистой воды/раствора нет жидкости.	Заполните резервуар для чистой воды/раствора.
	Бак для чистой воды/раствора вставлен в устройство неплотно.	Аккуратно нажимайте на резервуар для чистой воды/раствора, пока не увидите «пузырьки», исходящие из основания резервуара.
Нет всасывания	Бак полный.	Пустой бак.
	Защелка резервуара для грязной воды/сборника не опущена.	Надавите на защелку до упора.
	Отсутствует черный клапан на баке для грязной воды/сборника.	Замените черный клапан в баке для грязной воды/сборнике.

Гарантия

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые могут различаться в зависимости от штата. Если вам нужны дополнительные инструкции относительно этой гарантии или у вас есть вопросы относительно того, что она может покрывать, обратитесь в службу поддержки потребителей BISSELL по электронной почте, телефону или обычной почте, как описано ниже.

Ограниченная двухлетняя гарантия
С учетом * ИСКЛЮЧЕНИЙ И ИСКЛЮЧЕНИЙ  , указанных ниже, после получения продукта BISSELL отремонтирует или заменит (новыми или восстановленными компонентами или продуктами), по выбору BISSELL, бесплатно от с даты покупки первоначальным покупателем, в течение двух лет любые дефектные или неисправные детали.

См. информацию ниже в разделе «Если вашему изделию BISSELL требуется обслуживание».

Настоящая гарантия распространяется на изделие, используемое в личных целях, а не в коммерческих целях или при аренде. Эта гарантия не распространяется на вентиляторы или компоненты, требующие регулярного обслуживания, такие как фильтры, ремни или щетки. Повреждения или неисправности, вызванные небрежностью, небрежным обращением, небрежным обращением, несанкционированным ремонтом или любым другим использованием, не соответствующим Руководству пользователя, не покрываются.

BISSELL НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ ЛЮБОГО ПРИРОДА, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО ПРОДУКТА. ОТВЕТСТВЕННОСТЬ BISSELL НЕ БУДЕТ ПРЕВЫШАТЬ ЦЕНУ ПРИОБРЕТЕНИЯ ПРОДУКТА.

В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому указанное выше ограничение или исключение может не применяться к вам.

• ИСКЛЮЧЕНИЯ ИЗ УСЛОВИЙ ОГРАНИЧЕННОЙ ГАРАНТИИ

НАСТОЯЩАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ЛЮБЫЕ ДРУГИЕ ГАРАНТИИ, УСТНЫЕ ИЛИ ПИСЬМЕННЫЕ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ВОЗНИКНУТЬ В СИЛУ ЗАКОНА, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ОГРАНИЧИВАЮТСЯ ДВУМЯ ГОДАМИ С ДАТЫ ПОКУПКИ, КАК ОПИСАННО ВЫШЕ.

В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии, поэтому указанное выше ограничение может на вас не распространяться.

ПРИМЕЧАНИЕ: Сохраняйте оригинал товарного чека. Он обеспечивает подтверждение даты покупки в случае претензии по гарантии.

Обслуживание

Если вашему изделию BISSELL требуется обслуживание:
Обратитесь в службу поддержки потребителей BISSELL, чтобы найти авторизованный сервисный центр BISSELL в вашем регионе.

Если вам нужна информация о ремонте или запасных частях, или если у вас есть вопросы о гарантии, обратитесь в службу поддержки потребителей BISSELL.

Сайт: www.BISSELL.com/service-centers

Эл. Понедельник: пятница 8:00–22:00 по восточному времени
Суббота: 9:00–20:00 по восточному времени
Воскресенье: 10:00–19:00 по восточному времени

Пожалуйста, не возвращайте этот продукт в магазин.
Прочие работы по техническому обслуживанию или ремонту, не указанные в руководстве, должны выполняться авторизованным представителем сервисной службы.
Если у вас возникнут какие-либо вопросы или проблемы, BISSELL будет рада помочь.
Свяжитесь с нами напрямую по телефону 1-800-237-7691.

Зарегистрируйте свой продукт сегодня!

Регистрация выполняется быстро и легко, и вы получаете преимущества в течение всего срока службы вашего продукта.
Вы получите:

Баллы BISSELL Rewards
Автоматически зарабатывайте баллы за скидки и бесплатную доставку при будущих покупках.

Более быстрое обслуживание
Предоставление информации сейчас сэкономит ваше время, если вам потребуется связаться с нами по вопросам, касающимся вашего продукта.

Напоминания и предупреждения о поддержке продукта
Мы свяжемся с вами, чтобы сообщить о любых важных напоминаниях и предупреждениях о техническом обслуживании продукта.

Специальные акции
Дополнительно: зарегистрируйте свою электронную почту, чтобы получать уведомления о предложениях, конкурсах, советах по уборке и многом другом!

Посетите сайт www. BISSELL.com/registration!

Посетите нас в Интернете по адресу: BISSELL.com

При обращении в BISSELL сообщите номер модели пылесоса.

Запишите номер модели: ___________________________

Запишите дату покупки: ___________________________

ПРИМЕЧАНИЕ: Сохраните оригинал товарного чека. Он служит подтверждением даты покупки в случае обращения по гарантии. Подробнее см. в разделе «Гарантия».

Запчасти и расходные материалы

Для получения сведений о запасных частях и расходных материалах перейдите на сайт BISSELL.com и введите номер своей модели в поле поиска.

Нам не терпится услышать от вас!

Мы действительно читаем ваши комментарии, твиты и сообщения.
Оцените этот продукт на BISSELL.com или на любом из наших сайтов розничных продавцов и сообщите нам (и миллионам ваших ближайших друзей), что вы думаете!

Для получения советов по чистке и другой информации посетите сайт: www. BISSELL.com Руководство пользователя Cleaner — скачать

21 марта 2021 г. 14 апреля 2021 г. Posted inBissellTags: Bissell, Bissell серии 2114/2117, Средство для чистки ковров, Портативный очиститель SpotBot

РЕШЕНО: Как проверить блок питания? — iMac Intel 17″

1,83 ГГц Core Duo или 1,83, 2 или 2,16 ГГц Core 2 Duo A1208 (EMC 2104/2110/2114/2124)

202 вопроса Посмотреть все

Факунд

Реп: 85

2

3

Размещено: 4 декабря 2009 г.

Опции

• Постоянная ссылка
• История
• Подписаться

У меня не отвечает Intel Imac, и мне было интересно, есть ли способ «запустить» источник питания, чтобы я мог видеть, работает ли он с моим измерителем и, возможно, распиновкой. также есть ли хорошие источники для ремонта на уровне компонентов Apple, такие как ремонт платы? единственное, что я нашел до сих пор, это информация g5 imac о замене крышки

— заранее спасибо

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 2

Отмена

Выбранное решение

Бен Эйзенман

Респ: 87. 3k

161

82

213

Размещено: 7 декабря 2009 г.

Опции

• Постоянная ссылка
• История

Просто чтобы предложить гораздо менее технический вариант…

Вы проверили диагностические светодиоды на материнской плате? После снятия дверцы доступа и передней панели и снятия черного экрана EMI, над и справа от слота оперативной памяти есть три небольших светодиода.

Первый указывает на то, что машина вообще получает питание.

Второй (при нажатии кнопки питания) указывает, получает ли логическая плата питание от блока питания.

Третий указывает, взаимодействует ли дисплей с логической платой.

Загорается ли второй светодиод, когда iMac подключен к сети и нажата кнопка питания?

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Крис Грин @Крисгрин

Респ: 35k

130

90

48

Размещено: 4 декабря 2009 г.

Опции

• Постоянная ссылка
• История

вам нужно будет подключить зеленый провод к черному проводу заземления через резистор с высоким сопротивлением, это относится к большинству источников питания, но в основном вам нужно подключить «Резервный провод» к «Заземлению» с достаточно высоким сопротивлением. сопротивление, чтобы он думал, что он включен, вы также можете сделать это при включенном компьютере.

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Spikey2

Респ: 1.5k

12

13

Размещено: 4 декабря 2009 г.

Опции

• Постоянная ссылка
• История

Как всегда, будьте очень осторожны с любым устройством, работающим от сети, если вы работаете с частью сетевого напряжения.

Предлагаю сначала проверить блок питания (не подключая его к сети) на наличие явных неисправностей в виде обрыва цепи, предохранителей, сгоревших корытых резисторов, закороченных выпрямителей.

тогда я бы проверил, есть ли какие-либо выходные напряжения, когда PS подключен к сети — просто проверяя область выхода низкого напряжения.

Все это не является конкретным (я не знаю из первых рук о рассматриваемом PS), но работало для меня на чем угодно, от телевизоров до терминалов, компьютеров и т. д.

Был ли этот ответ полезен?

Да №

Оценка 2

Cancel

Kaz Brekker Pins and Buttons for Sale

leigh bardugo

netflix series

black bird

latin phrase

new haven

ninth house

pumpkin vibes

waffles

2,114 Results

Tags:

шестерка воронов, каз бреккер, иней гхафа, нина зеник, джеспер фейи, матиас хелвар, кривое королевство, руины и восстание, гришаверс, король шрамов, кеттердам вороний клуб, без скорбящих, без похорон, кеттердам, вороний клуб, джеспер, гриша, иней, нина, тень и кость, каз, уайлан, бреккер, отбросы, лей бардуго, матиас, книга, нет плакальщиков нет похорон, отбросы, гхафа, соц, я, бардуго, осада и буря

Ketterdam Crow Club/No Mourners No Funerals/Kaz Brekker/Inej Ghafa/Bookish Tee Pin и тень кости и тень кости и тень кости и тень кости и тень кости и кость, тень и кость тень и кость тень и кость тень и кость тень и кость, тень и костяные веера, каз бреккер каз бреккер каз брреккер каз бреккер каз бреккер каз бреккер каз бреккер каз бреккер каз бреккер, ворона, шестерка ворон , sixofcrows sixofcrows sixofcrows, kaz brekker kaz brekker kaz brekker, нет плакальщиков нет похорон, нет плакальщиков, нет похорон, нет плакальщиков нет похорон нет плакальщиков нет похорон нет плакальщиков нет похорон нет плакальщиков нет похорон

В ментальных отношениях с Казом Бреккером | Значок Shadow and Bone

Автор PurpleAcademy

of crows, grishaverse, leigh bardugo, crooked royal, kaz brekker, fantasy, six crows

No Mourners No Funerals Pin

1666 шестерка воронов, grishaverse, leigh bardugo, kaz brekker, soc, bookish

When You Can’t Beat the Odds Pin

By BookishTexts

Теги:

шестерка воронов, вороны, отбросы, гриша, каз, каз, brekker, inej, inej ghafa, nina, nina zenik, matthias, matthias helvar, jesper, jesper fahey, wylan, wylan van eck, grisha trilogy, leigh bardugo, books, young adult, bookworm, bookish, bookish and co, the bookish and co, the bookish and co co

Никаких скорбящих, никаких похорон — Six Of Crows Pin

By The Bookish And Co. похороны Pin

By Kitshunette

Теги:

six of crows, soc, grishaverse, leigh bardugo, crooked Kingdom, отбросы, вороны, тень и кость, kaz brekker

The Crow Club Pin

9006s 9006s 90-hooks Теги:

шестерка воронов, соц, мой призрак, мой призрак не будет ассоциироваться с твоим призраком, ли бардуго, каз бреккер, каз, иней гхафа, иней, джеспер фэйи, джеспер, нина зеник, нина, матиас хелвар, матиас, уайлан ван ек , wylan, ya, books

My Ghost Pin

By firestarlover

Tags:

тень и кость, каз бреккер, каз бреккер с майло, козочка майло, саб, тень и кость тв шоу, тв шоу, шоу, grishaverse, шестерка ворон, соц, кривое королевство, фредди картер, нет скорбящих нет похорон, каз, книги, майло, обнять козла, санкт майло, тень и кости

Каз с козой Майло Пин

By artsytrashbag

Метки:

soc, шестерка воронов, кос, король шрамов, каз, каз бреккер, николай, николай ланцов, фанарт, без скорбящих без похорон’

9 Нет скорбящих, нет похорон. Шесть ворон Цитата дизайн — красный на черном Пин

Автор: apencilholder

Теги:

каз бреккер, каз, каз бреккер, каз бреккер, шесть воронов, тень и кость, кривое королевство, kanej, нет скорбящих нет похорон, иней, иней гхафа, гришаверс, фредди картер

Казу Бреккеру не нужна была причина

Автор: artsytrashbag soc, jesper fahey, inej, kaz, matthias elvar

шестерка воронов и кость тень и кость тень и кость тень и кость тень и кость, тень и кость тень и кость тень и кость тень и кость тень и кость, тень и кость веер, каз бреккер каз бреккер каз брреккер каз бреккер каз бреккер каз бреккер каз бреккер каз бреккер каз бреккер, ворона, шестерка воронов, sixofcrows sixofcrows sixofcrows, kaz brekker kaz brekker kaz brekker, без скорбящих без похорон, без скорбящих, без похорон, без скорбящих без похорон без скорбящих без похорон без скорбящих без похорон без скорбящих без веселья ралс

В ментальных отношениях с Казом Бреккером | Значок Shadow and Bone

By PurpleAcademy

Теги:

шестерка воронов, каз бреккер, вор, кеттердам, керч, соц, отбросы, отбросы, вороны, ворона, бреккер, каз

Вор Кейл Джейкобсон

3

Теги:

шесть воронов, матиас, маттиас хельвар, шесть воронов, grishaverse, leigh bardugo, kaz brekker, смешно, цитата, цитата из книги шесть воронов, цитата из книги шесть воронов, тень и кость, милый, эстетический

стикер «шесть ворон»

By partumaurora

Теги:

шесть воронов, тень и кость, гриша, гришаверс, нина зеник, ли бардуго, каз бреккер, иней гхафа, джеспер фэйи, уайланиас ван эк, матвей

Будь добрым, ударной задницей, ешьте Waffles Pin

от Happyface106

Tags:

Brekker, Kaz Brekker, Kaz, шесть из Crows

. , шесть воронов

KAZ BREKKER DIGITALART Pin

By zizyart

Метки:

ketterdam, six of crows, kaz, inej, bardugo, grishaverse, book, crooked Kingdom, brekker, crow club, ya, leigh bardugo, kazine kazine , Wylan van eck

Ketterdam Crow Club Pin

от Beatective

Tags:

Шесть ворон, Soc, Crooked Kingdom, Kaz Brekker, Kaz, Kanej, Leigh Bardugo, Grishaverse

Kaz Brekker. капитан-хукс

Теги:

каз, каз бреккер, иней, иней гхафа, тень и кость, с б, шестерка воронов

каз и иней тень и кость иллюстрация версия 2 Пин , six of crows, soc, kaz brekker, dirtyhands

Kaz Brekker Pin

By zsdrawss

Теги:

chibi, cute, kawaii, манга, аниме, crows, six, bardugo, отбросы, мультфильм, книга, книголюб, каз, бреккер, иней, грязные руки, лошимизу, ворон, перо, тень и кость, отбросы, каз бреккер, нет плакальщиц

Chibi Kaz Brekker Pin

By LoShimizu

Теги:

грязные руки, каз бреккер, каз, бреккер, вор, кон, фокусник, иней, нина, гриша, матиас, джеспер, шестерка ворон, ворона, отбросы , планка, ketterdam, crows, crow cane, бизнес, кожаные перчатки, короли и королевы

Dirtyhands Pin

By Fifth-Marauder

Теги:

тень и кость, тень и кость, тень и кость, каз, каз brekker, kanej, inej ghafa, kanej art, kanej, kanej fanart, kanej fan art, kanej, kanej, kaz brekker art, kaz brekker, kaz brekker, kaz brekker, kaz brekker, inej ghafa, soc, шестерка ворон, лей бардуго ,книги,книжное,кривое королевство,тени и кости тв шоу,сериалы,каз бреккер цитаты,без скорбящих без похорон,шесть ворон,шесть ворон,шесть ворон

KAZ и INEJ PIN

от ArtSytrashbag

TAGS:

Шесть ворон, Каз, Каз Бреккер

Каз Бреккер ПИН

66. , каз бреккер, шестерка воронов, ли, ли бардуго, бардуго

Каз Бреккер Пин

By Tafndgs

Теги:

соц, шестерка воронов, кос, король шрамов, каз, каз бреккер, николай, ланцов , фанарт, без скорбящих без похорон

‘Нет скорбящих, нет похорон’ Шестерка воронов Цитата дизайн — белое на красном Пин

Автор: apencilholder

Теги:

каз бреккер, шесть воронов, кривое королевство, grishaverse, цитата, литературная цитата, цитата из книги, литература , литературное искусство, фан-арт, фандом, книги, книжный, книжный червь, книголюб, ya, ya lit

Когда вы не можете победить, измените игру. Каз Бреккер Пин

Автор: Literaturelifeco

Теги:

каз, бреккер, каз бреккер, шесть воронов, соц, нет скорбящих, нет похорон, жадность, ли бардуго, вороны

Kaz Brekker — Greed Pin eck, jesper, the heart is a arrow, quote, matthias, nina and matthias, inej and kaz, тень и кость, цитата из книги

Наклейка с цитатой «Шесть ворон»

By Veruca Cornett

Теги:

kanej, inej , каз, каз бреккер, иней гхафа, шестерка воронов, гриша, гришаверс, тень и кость, шип, шиппинг, треш, фанфик, фанфики, ао3, archiveofourown

трэш — kanej Pin

By theemily

Теги:

каз бреккер, шестерка воронов, тень и кость, алина старкова, каз бреккер, шестерка воронов

каз бреккер By cathsj

Теги:

гриша, алина, алина старкова, солнце, призыватель солнца, ворона, вороны, нет скорбящих нет похорон, тень и кость, каз, каз бреккер, иней, иней гхафа, jesper, jesper fahey, six of вороны, шесть воронов фанарт, ли бардуго, я, молодой взрослый

Нет скорбящих без похорон ПИН

от Emami

Теги:

Crows, Raven, Crow, Kaz, Kaz Brekker, Six из Crows

Crows Pin

от Marta Montell

66666666666669. вороны, отбросы, гриша, каз, каз бреккер, иней, иней гхафа, нина, нина зеник, матиас, матиас хелвар, джеспер, джеспер фэйи, уайлан, уайлан ван ек, гриша трилогия, ли бардуго, книги, молодой взрослый, книжный червь, книжный, книжный и ко, книжный и ко

The Dregs — Six Of Crows (Black) Pin

By The Bookish And Co

Теги:

каз бреккер, тень и кость, шесть воронов, кривое королевство, гриша, гришаверс, каз бреккеру не нужна была причина, цитата

Казу Бреккеру не нужна была причина (2) Пин

By matymccall

Теги:

нет скорбящих нет похорон, шесть воронов, ворона, вороны, каз, каз бреккер, leigh bardugo, книга, фэнтези, книжный, цитата, гриша, grishaverse, иней, ниназеник, казбреккер

No Mourners No Funerals Pin

Автор: Софи Элейн

one true love — kaz Pin

By theemily

Теги:

шесть воронов, нет скорбящих, нет похорон, каз бреккер, кривое королевство, книжный, ли бардуго, sixofcrows, leighbardugo, kazbrekker, nina zenik, wylan gha Ванек, Джеспер Фэйи, Маттиас Хельвар, Кувей Юл Бо, Букстаграм, Книголюб, Гриша, Гришаверс

Шестерка Ворон, Нет скорбящих, Нет похорон, Каз Бреккер

Казу Бреккеру не нужна была причина (1) Пин

Автор: matymccall

Метки:

каз бреккер, шестерка воронов, букток, каз, тень и кость

Шестерка воронов Пин

Автор Book 90azzford

.

Метки:

шестерка ворон, кривое королевство, кай бреккер, цитата, книги, книжный, ya, ya lit, литература, литературное искусство, фан-арт, акварель, типография

Когда не можешь победить, измени игру. Каз Бреккер. Шестерка Ворон. Пин

By Literaturelifeco

Метки:

алина, алина старкова, малыен орецев, дарклина, гриша, гришаверс, лей бардуго, тень фолд, дарклинг, генерал кириган, каз, каз бреккер, ублюдок если бочка, кеттердам, равка , книга, цитата из книги, осада и буря, призыватель солнца, нина зеник, матиас хельвар, иней, джеспер, уайлан

Вы — мой настоящий северный PIN

By Valhalladesigns

Tags:

Kaz, Kaz Brekker, Shadow and Bone, шесть ворон, Crows

Kaz Brekker —

By Han8pym

6666666666666666666666666666666666666666666666666666666666663

. бреккер, тень и кость, шесть воронов, каз бреккер, каней, каллиграфия, почерк, вдохновляющие цитаты, никогда не прекращайте сражаться, фредди картер

ритвельд, шестерка ворон, кеттердам, кривое королевство, гриша, гришаверс, фредди картер

Kaz Pin

By luciferinla666

Tags:

kaz brekker, sixofcrows, literature, iheartkazbrekker

Six of Crows I heart Kaz Brekker Pin

By DiscreteVisual

Tags:

six of crows, kaz brekker

Каз Бреккер Пин

Автор: nlmarte

0003

Метки:

каз бреккер, фредди картер, шестерка воронов, тень и кость, каз ритвельт, кеттердам, грязные руки, ворона, crowclub

Brekker Pin

Шестерка воронов, тень и кость, grishaverse, han8pym

Каз Бреккер — Силуэт Пин

bookish, leigh bardugo, kaz brekker, grishaverse, кривое королевство, иней гхафа шестерка воронов, книжный, король шрамов, вороны, иней гхафа, кеттердам, нина зеник, эстетика

Six of Crows // No Mourners No Funerals Pin

Эбби Мосли бреккер, фредди, картер, мило, круто, эстетично

Эстетика Фредди Картера

By Zaka Syed

Tags:

шесть воронов, maxgray art, maxgray, kaz, kaz brekker, ketterdam, grishaverse :

каз шреккер, каз бреккер, шрек, шестерка воронов, гришаверс, кривое королевство

каз шреккер Пин Кривое королевство, джеспер, каз, бреккер, гриша, ли бардуго, отбросы, уайлан, книга

Ketterdam Crow Club Булавка

By Mad-style

Теги:

каз, каз бреккер, каз бреккер фанарт, шесть воронов, шесть воронов фанарт, кривое королевство, кривое королевство фанарт, грейхаверс, гришаверс фанарт, leigh bargo , leigh bardugo books, leigh bardugo fanart, procreate

Kaz Brekker Pin

By adamarart

Теги:

six of crows, kaz brekker

Kaz Brekker quote Pin 90 60 Al391

2 Tags:

0003

kaz, han8pym, синий, kaz brekker, тень и кость, шестерка воронов, вороны

‘Кирпич за кирпичиком’ — портретная булавка Kaz

каз бреккер, иней, нина, кривое королевство, джеспер, каз, бреккер, гриша, leigh bardugo, the dregs, wylan, book

Ketterdam Crow Club Pin

By Mad-style

Теги:

kaz brekker, six of brekker crows, bookish, book nerd, ya fantasy, цитата из книги, леттеринг, ручная надпись, фэнтези, типография, цитата, слова, ворона, волк, кинжал, черно-белый, черный, гриша, гришаверс, тень и кость, иней, кеттердам, отбросы, jesper

No Mourners — Six of Crows Quote Grishaverse Pin

Автор Кит Кронк , шестерка ворон, соц, кривое королевство, нет скорбящих нет похорон, заткнись, джеспер фейи, иней гхафа, майло, алина старкова, дарклинг, нина зеник, лей бардуго, гриша, животное, милая козочка, фэндом, фанарт , fangirl

Hug the Goat — Shadow and Bone, Козел Майло, Shadowfold, Six of Crows Pin

By Marouk

Теги:

Каз Бреккер, Шестерка Ворон, Тень и Кость, Фредди Картер, Shadow and Bone Netflix, Каз Бреккер фан-арт, поп-арт, поп-арт дизайн

Каз Бреккер Пин

метки:

Шесть воров, Каз Бреккер, книги

Шесть из воронов. ПИН

от Sashakhalid

Tags:

Soc, шесть ворон, Kaz Brekker

Hello. Hello Idabled Kaz Brekker in

3

3

3

3

3

3

3

Hello. Мэйси Мердиниан

Теги:

soc sab kaz brekker искусство рисования

kaz brekker — ты должен увидеть меня в короне Пин

By arlo b.

Теги:

каз бреккер, шесть воронов, кривое королевство, grishaverse, тень и кость, соц, шесть воронов фанарт, соц фанарт, каз бреккер фанарт, фанарт, ли бардуго

Теги:

каз, каз бреккер, шестерка воронов, соц, тень и кость, фредди картер, иней

9

Kaz Brekker Pin

By seb-hader42

Теги:

шесть воронов, kaz brekker, kaz, inej, кривое королевство, leigh bardugo, crow club

Теги:

каз бреккер, каз, тень и кость, круг стикер, стикер, фильм, сериал, книга, фанарт

Каз Бреккер из Тень и кость Stiker Pin

иней гхафа, каз и иней, каней, шестерка ворон, гришаверс, человек-паук

Kaz and Inej Pin

By Kdhodgins

Теги:

six of crows, soc, crooked Kingdom, leigh bardugo, dregs, kaz, kaz brekker, grishaverse

Tags:

Kaz Brekker, Six Of Crows, SOC

Kaz Brekker PIN

от Fivessart

TAGS:

Kaz, INEJ, Kaz Brekker, Inej Gahfa, Six из Crows, Crows, Kettter, Kettter, Kettter, Kettter, Kettter, Kethtter, Kethtter, Kethtter, Ketj.

Каз и Инеж Пин

Автор: trillianmc

Теги:

шесть воронов, кривое королевство, соц, лол ур не каз бреккер, ли бардуго, каз бреккер, каз, иней гхафа, иней, джеспер фейи, джеспер, нина зеникия, нина, матти

Автор: firestarlover

wraith

Каней «Не ускользай от меня.» Контакт

от Notasankta

Теги:

SOC, шесть ворон, Grishaverse, Kaz Brekker

Soc — Kaz Pin

от Gaelme

Tags:

Soc, Six of Crows, grisha, Grishagege, Grishagege, Grishagegy, Grishagegy, Grishagege, Grishagegy, Grishagege, Grishagege, Grishagege, Grishagege, Grishagege. tgt, kaz, kaz brekker, leigh bardugo

kaz brekker Pin

By shinpoochy

Tags:

kaz, six of crows, kaz brekker, soc, crioked Kingdom, grishaverse 2 — Шестерка воронов/Кривое королевство, значок

By justmollyart

Метки:

каней, каз и иней, иней и каз, каз бреккер, иней гхафа, каз, иней, соц, шесть или вороны, кривое королевство, правило волков, тень и кость, гришаверс, веспер , хелник, джеспер и уайлан, нина и маттиас, инвестиции, огонь, бреккер, гхафа, ли бардуго

лучшие инвестиции. Пин

Автор: summergrace-art

Метки:

каз бреккер, шестерка воронов, соц, гришаверс, тень и кость, вороны, вороны, фанарт каз бреккер, фанарт шестерка воронов, фанарт соц, ли бардуго, кривые королевства

Kaz Brekker Pin

By feluart

Теги:

хелник, нина, зеник, нина зеник, матиас, хелвар, матиас хелвар, шестерка воронов, кривое королевство, тень и кость, каз, бреккер, казине бреккер , wylan, jesper, dregs, crows

You are not a flower Хелник Цитата Шесть воронов Pin

By DelaneyAnnM

Метки:

каз, каз бреккер, шестерка воронов, тень и кость, иней, грязные руки, grishaverse , фэнтези для молодых взрослых

Каз Бреккер – Dirtyhands Pin

By finnfrei

Метки:

каз, каз бреккер, иней, иней гхафа, тень и кость, с б, шестерка ворон

каз и иней тень и кость иллюстрация версия 1 пин

book art, six of crows, kaz brekker

Kaz Brekker Cane Pin ghafa, алина старков, александр морозова, николай ланцов, нина зеник, матиас хельвар, джеспер фейи, уайлан ван ек, зоя назяленски, геня сафин

тень и кость логотип Пин

Автор lrsousx

Метки:

каз бреккер, шестерка воронов, книга, ли бардуго, чтение, книги, ворона, книжный, библиофил, книжный червь, бреккер

Каз Бреккер3

пин

Agnese Who

Tags:

Kaz Brekker, Inej Ghafa, Kanej, Six Of Crows, Crooked Kingdom, Grishaverse, Fanart, Kaz Inej

Soft Kanej Pin

ByconcyCooby

6666666666666666666666666.
