Схема подключения стеклоподъемников ваз 2109 подключение

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

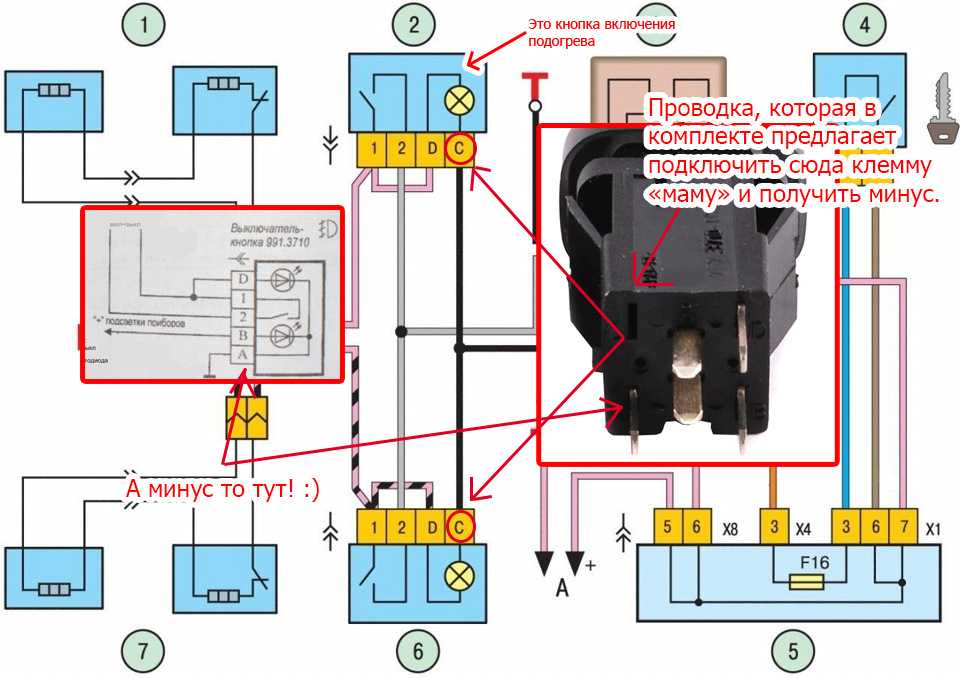

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

  • 1 — Монтажный блок
  • 2 — Реле зажигания
  • 3 — Замок зажигания
  • 4 — Моторедуктор электростеклоподъемника правой двери
  • 5 — Моторедуктор электростеклоподъемника левой двери
  • 6 — Переключатель электростеклоподъемника правой двери
  • 7 — Переключатель электростеклоподъемника левой двери
  • К7 — Реле питания электростеклоподъемников
  • А — К выводу «30» генератора
  • Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
  • В — к табло подсветки рычагов отопителя
  • Г — условная нумерация штекеров в колодке моторедуктора

Схема ЭСП ВАЗ 2110, 2111, 2112

  • 1 – монтажный блок
  • 2 – выключатель зажигания
  • 3 – переключатель электростеклоподъемника правой передней двери
  • 4 – переключатель электростеклоподъемника правой задней двери
  • 5 – моторедуктор электростеклоподъемника правой передней двери
  • 6 – моторедуктор электростеклоподъемника правой задней двери
  • 7 – моторедуктор электростеклоподъемника левой задней двери
  • 8 – моторедуктор электростеклоподъемника левой передней двери
  • 9 – переключатель электростеклоподъемника левой задней двери
  • 10 – переключатель электростеклоподъемника левой передней двери
  • 11 – реле включения электростеклоподъемников
  • А – к источникам питания
  • В – к выключателю освещения приборов
  • С – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

Полезное:  Распиновка проводов камеры заднего вида авто

Последовательное подключение – схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

Параллельное подключение – схема

Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях – схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум “протяжек” проводов — по 2 всего на канал + масса.

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

как сделать подсветку своими руками, в тч светодиодами

Автомобили отечественного производства далеки от совершенства. Поэтому многие владельцы постоянно что-то дорабатывают и модернизируют в их оснащении. Одним из элементов таких доработок являются кнопки передней панели. Пересвет кнопок ВАЗ 2114 позволяет видоизменить цвет их свечения и преобразить салон, сделать его более привлекательным и отличным от штатного.

Содержание

  • Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

  • Пересвет кнопок на ВАЗ 2114 своими руками

    • Какие светодиоды и в каком количестве приобретать

    • Как снять кнопки

    • Замена подсветки кнопок передней панели

      • Пересвет кнопок старого образца

      • Пересвет кнопок нового образца

      • Видео: пересвет кнопок ВАЗ 2114

    • Модернизация кнопок включения габаритов и ближнего света

      • Видео: доработка кнопки включения ближнего света

  • Опыт автолюбителей

Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

На ВАЗ 2114 подсветка кнопок управления габаритами, ближним светом, передними и задними противотуманками, а также обогревом заднего стекла с завода имеет зелёный цвет. Со временем такое свечение надоедает многим владельцам и возникает желание его заменить, сделать нестандартным. После принятия решения о подобных доработках нужно определиться: делать эту работу самостоятельно либо обращаться в сервис. Поскольку процесс замены подсветки кнопок не является сложной процедурой, в большинстве случаев автовладельцы проводят подобную модернизацию своими руками.

Штатная подсветка кнопок зелёного цвета со временем надоедает

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

  • паяльник с тонким жалом;
  • припой;
  • пинцет;
  • небольшой нож или плоская отвёртка;
  • светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Приобретать светодиоды лучше с небольшим запасом, поскольку есть вероятность повреждения элемента во время установки.

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

  1. Снимаем клемму минуса с АКБ.
  2. Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.

    Для доступа к задней части кнопок необходимо демонтировать заглушку бортового компьютера

  3. В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.

    После снятия заглушку просовываем руку и нащупываем разъемы с проводами, идущие к кнопкам

  4. Аккуратно выдавливаем кнопки наружу.

    Демонтируем из передней панели кнопки

  5. Снимаем колодки с проводами.

    С кнопок снимаем колодки с проводами

  6. Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

  1. Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.

    Чтобы снять с кнопки крышечку, достаточно потянуть за неё

  2. Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.

    Вставляем небольшую плоскую отвёртку и вынимаем внутреннюю часть кнопки

  3. Мультиметром определяем полярность светодиодов.

    При помощи мультиметра определяем полярность светодиодов

  4. Отгибаем выводы и демонтируем светодиодный элемент.

    Отгибаем выводы и вынимаем штатные сетодиоды

  5. Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.

    Подгибаем пинцетом выводы новых светодиодов и вставляем их в корпус

  6. Собираем кнопку в обратном порядке.

Светодиоды на всех кнопках панели приборов меняются аналогичным образом.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

  1. Разбираем кнопку, как и в предыдущем пункте.
  2. После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.

    Паяльником с тонким жалом выпаиваем smd светодиоды

  3. На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.

    На место выпаянного светодиода устанавливаем новый

  4. Производим обратную сборку кнопки.

Для удобства замены светодиодов плату из кнопки можно извлечь. В зависимости от самой кнопки плата может быть вставлена или впаяна на ножки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента.

Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

  1. Демонтируем кнопку из панели.

    Кнопка включения габаритов и ближнего света выполнена в виде единого элемента

  2. Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.

    Небольшой отвёрткой поддеваем и вынимаем клавиши

  3. Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.
  4. С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.

    С запасной кнопки переставляем контакты и выводы на дорабатываемую

  5. Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.

    Для модернизации кнопки используем плату с двумя светодиодами

  6. При помощи паяльника присоединяем плату к новым выводам.

    После установки платы в кнопку, припаиваем её к выводам

  7. Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.

    Для подачи питания на новые выводы нужно выполнить соответствующее соединение

  8. Острым ножом или отвёрткой делаем отверстие в крышке кнопки.

    Дорабатываем крышку, удаляя небольшой участок пластика в соответствующем месте

  9. Собираем деталь в обратной последовательности и устанавливаем на место.
Видео: доработка кнопки включения ближнего света

Опыт автолюбителей

Приняв решение выполнить пересвет кнопок на ВАЗ 2114, необязательно обращаться в сервис: доработки можно выполнить своими руками. Процедура не является сложной и требует минимального перечня инструментов и начальных знаний в электротехнике. Соблюдая пошаговые инструкции, выполнить пересвет кнопок не составит особого труда.

  • Автор: Владимир Долженков
