Распиновка коммутатора ваз. Коммутатор зажигания ВАЗ: назначение, устройство и принцип работы

Что такое коммутатор зажигания в автомобилях ВАЗ. Для чего он нужен. Как устроен и работает коммутатор. Где находится и как выглядит. Какие бывают неисправности коммутатора. Как проверить и заменить коммутатор зажигания.

Что такое коммутатор зажигания и для чего он нужен

Коммутатор зажигания — это ключевой элемент бесконтактной системы зажигания автомобилей ВАЗ. Он выполняет следующие важные функции:

• Прерывает ток в первичной обмотке катушки зажигания по сигналу от датчика Холла
• Формирует управляющие импульсы для катушки зажигания
• Регулирует длительность накопления энергии в катушке зажигания
• Обеспечивает защиту от перенапряжений

По сути коммутатор является электронным ключом, который управляет работой катушки зажигания. Благодаря ему система зажигания работает более эффективно и надежно по сравнению с контактной системой.

Устройство и принцип работы коммутатора зажигания ВАЗ

Коммутатор ВАЗ представляет собой электронный блок, основными элементами которого являются:

• Силовой транзистор (или несколько транзисторов)
• Микросхема-контроллер
• Элементы защиты от перенапряжений
• Радиатор для отвода тепла

Принцип работы коммутатора заключается в следующем:

1. На вход коммутатора поступают импульсы от датчика Холла распределителя зажигания
2. Микросхема-контроллер обрабатывает эти сигналы
3. Формируются управляющие импульсы для силового транзистора
4. Транзистор коммутирует ток в первичной обмотке катушки зажигания
5. В результате во вторичной обмотке катушки формируется высоковольтный импульс

Таким образом, коммутатор преобразует слабые сигналы датчика в мощные импульсы для катушки зажигания.

Где находится и как выглядит коммутатор зажигания

На автомобилях ВАЗ коммутатор зажигания обычно располагается:

• На правом брызговике в моторном отсеке
• На перегородке моторного отсека
• Внутри распределителя зажигания (на некоторых моделях)

Внешне коммутатор выглядит как прямоугольный металлический корпус с радиатором. На корпусе имеется разъем для подключения проводов. Размеры типичного коммутатора ВАЗ составляют примерно 10х7х3 см.

Признаки неисправности коммутатора зажигания

Основные признаки выхода из строя коммутатора:

• Двигатель не заводится или глохнет
• Перебои в работе двигателя, «троение»
• Повышенный расход топлива
• Снижение мощности двигателя
• Затрудненный запуск, особенно в холодную погоду

При появлении таких симптомов необходимо провести диагностику системы зажигания и проверить исправность коммутатора.

Как проверить исправность коммутатора зажигания

Существует несколько способов проверки работоспособности коммутатора ВАЗ:

1. С помощью контрольной лампы:
   • Отсоедините провод от клеммы «К» катушки зажигания
   • Подключите между ними контрольную лампу на 12В
   • При проворачивании стартером лампа должна мигать
2. Проверка осциллографом:
   • Подключите осциллограф к выходу коммутатора
   • Сравните форму сигнала с эталонной
3. На специальном стенде:
   • Позволяет провести полную диагностику коммутатора
   • Проверяется работа при разных режимах

При отсутствии сигнала на выходе или искажении его формы коммутатор считается неисправным и подлежит замене.

Замена коммутатора зажигания ВАЗ

Процедура замены коммутатора включает следующие этапы:

1. Отсоедините клемму «минус» от аккумулятора
2. Найдите расположение коммутатора в моторном отсеке
3. Отсоедините разъем с проводами от коммутатора
4. Открутите болты крепления коммутатора
5. Снимите старый коммутатор
6. Установите новый коммутатор на место
7. Закрепите его болтами
8. Подключите разъем с проводами
9. Подсоедините клемму аккумулятора

После замены необходимо проверить работу системы зажигания. При необходимости выполните регулировку угла опережения зажигания.

Стоимость коммутатора зажигания ВАЗ

Цена нового коммутатора зажигания для автомобилей ВАЗ зависит от модели и производителя. Ориентировочные цены:

• Оригинальный коммутатор ВАЗ — 1500-2500 рублей
• Аналоги от известных брендов — 1000-2000 рублей
• Бюджетные варианты — от 500 рублей

Рекомендуется выбирать качественные коммутаторы от проверенных производителей, так как от этого узла напрямую зависит работа двигателя. Экономия на дешевых аналогах может привести к преждевременному выходу из строя.

Заключение

Коммутатор зажигания — важнейший элемент системы зажигания автомобилей ВАЗ. Он обеспечивает формирование мощной искры для воспламенения топливовоздушной смеси. При появлении признаков неисправности коммутатора необходимо провести его диагностику и при необходимости заменить. Правильный выбор и своевременное обслуживание коммутатора позволит обеспечить стабильную работу двигателя.

Коммутатор электронный 3640.3734



Общие сведения:

Коммутатор электронный 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и других, в том числе иностранного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Коммутатор работает комплектно с катушкой зажигания типа 27.3705 и распределителем 40.3706, 53.3706 или другими с аналогичными параметрами.

В коммутаторе 3640.3734 в качестве коммутирующего элемента использованы традиционные биполярные транзисторы.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для систем электрооборудования с электронным тахометром или других контрольных приборов.

Работа с отключенной аккумуляторной батареей или при ее неисправности не допускается.

Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту датчика Холла от перенапряжения путем стабилизации подаваемого на датчик напряжения. Изделие обладает защитой от короткого замыкания в цепи питания датчика Холла.

Коммутатор сконструирован по однопроводной схеме питания, в которой с корпусом автомобиля соединен отрицательный вывод источника питания.

Рабочий режим коммутатора — S1 по ГОСТ 3940.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема, при этом необходимо обеспечить надежный контакт между основанием коммутатора и корпусом автомобиля.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.



Технические данные:

Диапазон рабочих температур, °С -40 .. +85   Номинальное напряжение питания, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя 20 . . 7000   Ток коммутации, А 7,0 ± 0,2   Время безыскровой отсечки коллекторного тока, с 1 .. 2   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В 25,0

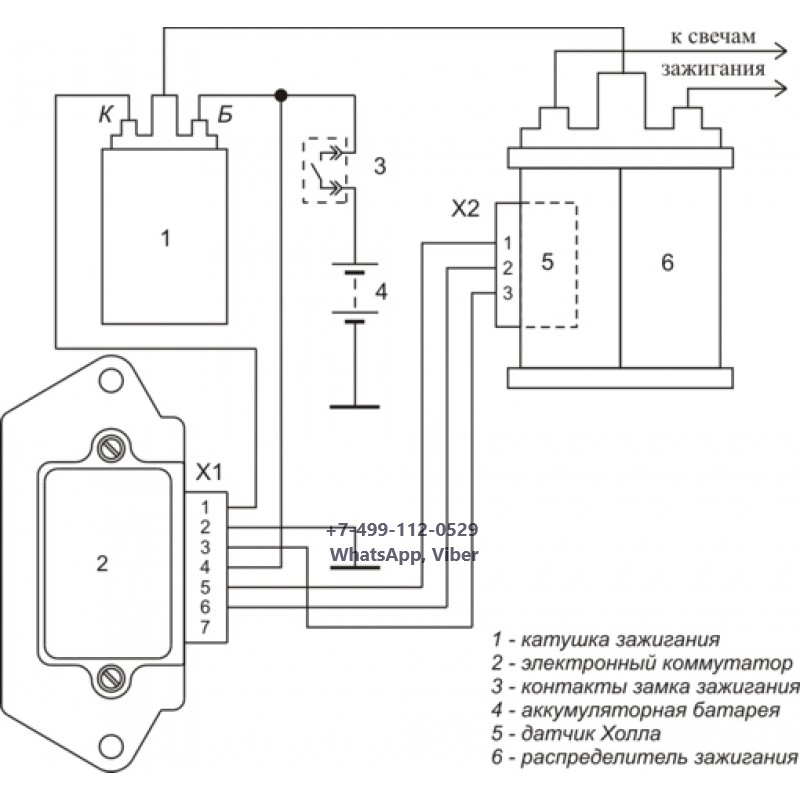

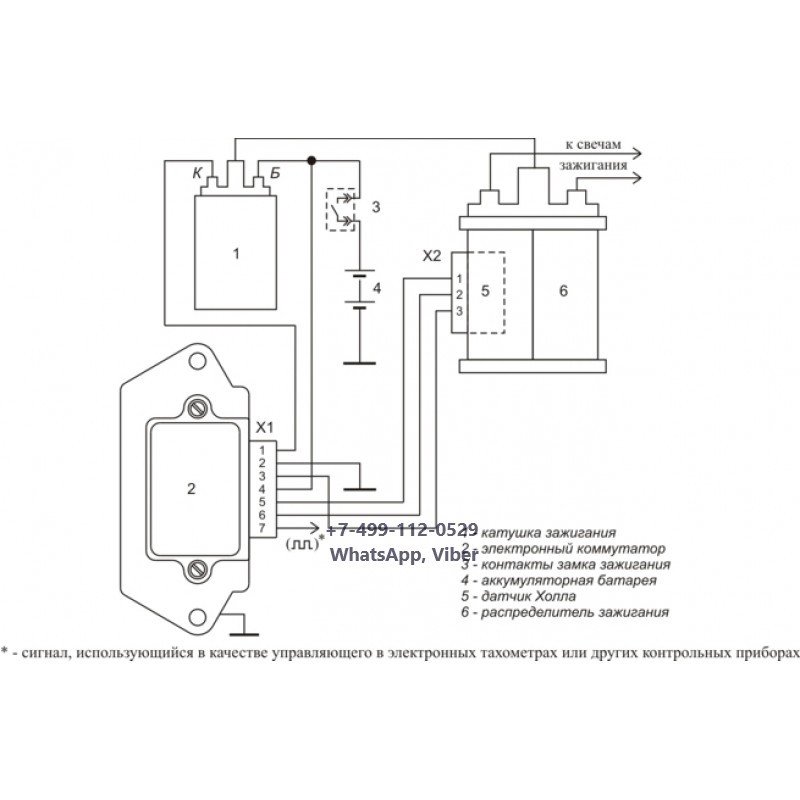

Схема включения в составе системы зажигания:

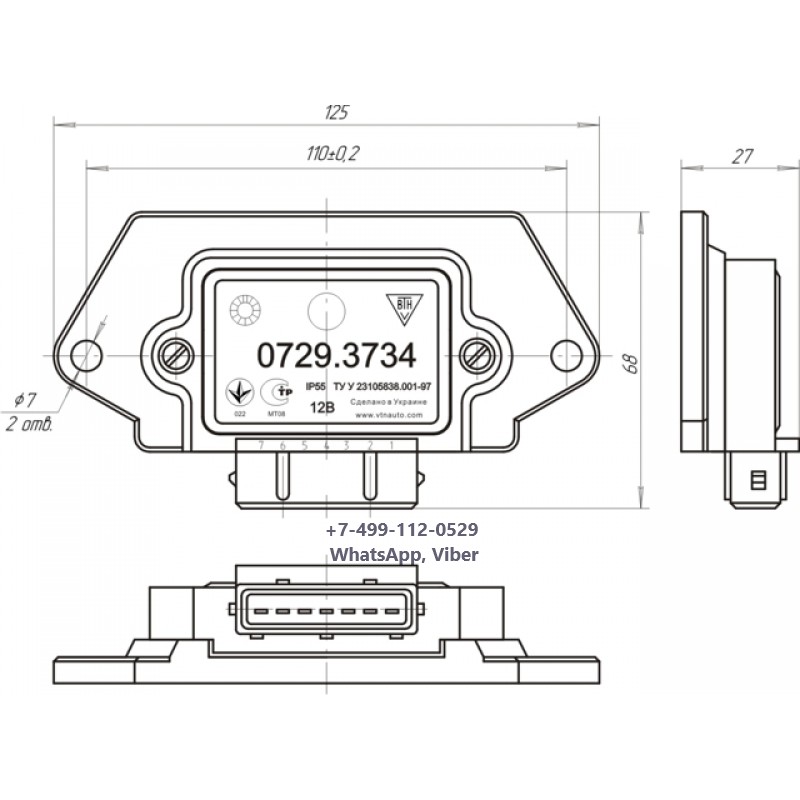

Габаритный чертеж:



Коммутатор ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Назначение коммутатора

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Устройство коммутатора

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Неисправности коммутатора

«Горит коммутатор»

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

См. «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099»,

«Карбюраторный двигатель запускается и глохнет: причины связанные с системой зажигания».

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Трамблер ВАЗ 2108, 2109 принцип действия Чем отличаются свечи зажигания для контактной и бесконтактной систем зажигания Проверка искры на свечах зажигания

Коммутатор ваз 2109 схема подключения

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется бесконтактная система зажигания. Прерыватель (как в контактной системе) в ней отсутствует. Моментом искрообразования управляет электроника. Ниже приведена ее электрическая схема и описание основных элементов.

Элементы системы зажигания автомобилей ВАЗ 2108, 2109, 21099

1. Аккумуляторная батарея.

Обеспечивает подачу электрического тока при запуске двигателя. «Аккумуляторная батарея ВАЗ»

Генератор.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.

1. Монтажный блок предохранителей и реле.

Служит для коммутации проводов низкого напряжения, в частности системы зажигания.

1. Катушка зажигания.

Выдает ток высокого напряжения на распределитель зажигания. «Провода катушки зажигания автомобилей ВАЗ 2108, 2109, 21099»

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

1. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

1. Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

1. Замок зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

1. Реле зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

1. Свечи зажигания.

Служат для образования искры в цилиндрах двигателя.

Примечания и дополнения

— Данная схема бесконтактной системы зажигания применима на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска. На автомобилях после 1998 г. в. она аналогична. Отличие в названиях колодок монтажного блока (Ш1 — Х1, Ш8 — Х8).

Коммутатор — это. Схема коммутатора. Как проверить коммутатор зажигания

Коммутатор – это электронный компонент для обеспечения работы бесконтактной системы зажигания. Она является переходной между контактной и микропроцессорной. Последняя, наиболее совершенная, позволяет управлять моментом при помощи данных, считываемых с датчиков – кислорода, скорости, оборотов двигателя и других. Но на дорогах все еще немало автомобилей, в которых установлены и контактные прерыватели, и бесконтактные. Поэтому для обслуживания и диагностики нужно знать назначение всех элементов, а также методы поиска неисправностей и их основные признаки. Перед тем как проверить коммутатор, внимательно изучите все детали.

Бесконтактная система зажигания

Всего существует три огромные группы систем – контактная, бесконтактная, микропроцессорная. Первая делится на две подгруппы – контактная и с применением транзистора, работающего в режиме ключа. В конструкции бесконтактной системы зажигания тоже применяются транзисторы. Использоваться активно такая схема стала в начале 80-х годов прошлого века. И она имеет ряд преимуществ, о которых будет рассказано несколько ниже. Схема коммутатора несложная, она может быть реализована как на транзисторах, так и на контроллере.

Но у бесконтактной системы зажигания имеется и много недостатков, если сравнивать ее с микропроцессорной. Последняя позволяет контролировать практически все параметры двигателя. БСЗ делать это не позволяет, также не может она нормально использоваться на инжекторных моторах. Причина устаревания бесконтактной системы заключается не только в развитии электроники и автомобилестроения, но и в принятии жестких мер по обеспечению экологичности двигателей внутреннего сгорания. К сожалению, уменьшить количество вредных веществ в выхлопе позволяет только микропроцессорное управление.

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации. Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор. Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности.

Как работает коммутатор

По сути, коммутатор – это простой усилитель сигнала. Можно сравнить даже со сборкой Дарлингтона, которая используется в микроконтроллерной технике для преобразования слабого сигнала с порта выхода до необходимого уровня. Основа этой сборки – полевые транзисторы, работающие в режиме ключа. На них подается рабочее напряжение, на управляющий вывод поступает сигнал, который усиливается и снимается с коллектора.

Коммутатор зажигания имеет практически аналогичную схему работы. Только используется сигнал с датчика Холла. Он имеет три вывода – управление, общий, плюс питания. При появлении в области датчика металлической пластины происходит генерация тока, который подается на вход коммутатора. Далее происходит усиление сигнала, а также подача его на первичную обмотку катушки. Питание всей системы происходит только лишь после включения зажигания (после поворота ключа).

Основные элементы коммутатора

Схема коммутатора достаточно простая, но самостоятельное изготовление этого блока бессмысленно, так как готовый вариант купить окажется намного проще. Монтаж должен выполняться максимально грамотно, иначе работа устройства окажется неправильной. Кроме того, при использовании транзисторов нужно тщательно выбирать их по параметрам, а для этого необходимо иметь качественную измерительную аппаратуру. К сожалению, у двух одинаковых полупроводников разброс характеристик может быть очень большим. А это влияет на работу устройства.

Коммутатор ВАЗ, имеющий обозначение 76.3734, состоит из одного основного элемента – контроллера L497. Он создан специально для использования в бесконтактных системах зажигания. Отечественный аналог этого контроллера — КР1055ХП2. Параметры у них практически идентичные, что позволяет использовать любой из контроллеров. Кроме того, эта микросхема позволяет провести подключение тахометра, расположенного на приборной панели автомобиля. Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов. Правда, надежность такого устройства на порядок ниже.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку. Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

Как осуществить проверку

Ничего сложного нет в этой процедуре. Самый простой способ – это использовать заведомо исправный узел, так как проверить коммутатор таким образом можно буквально за считанные минуты. Но если такового нет, а нужно определить точно, неисправность в катушке либо же в коммутаторе, разумнее использовать другие способы. Потребуется простая лампа накаливания. Если не знаете, где взять ее, то выкрутите из плафона освещения салона либо же из габаритных огней.

Один вывод лампы соединяете с минусом аккумуляторной батареи. Второй подключаете к выводу «1» коммутатора. Это тот самый вывод, с которого снимается усиленный сигнал. Если лампа загорается, то устройство исправно. Более совершенный метод проверки осуществляется при помощи осциллографа. На экране можно видеть величину и форму сигнала, а также сравнить его с эталонным.

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Выводы

Много преимуществ дает такой простой узел в бесконтактной системе зажигания, как коммутатор. Это и повышение мощности, пусть даже незначительное, и уменьшение расхода топлива, и значительное улучшение двигателя с точки зрения надежности. А главное – отпадает необходимость в постоянном контроле и своевременной настройке системы. Современному водителю не хочется заниматься ремонтом автомобиля, ему нужно средство передвижения. Причем надежное, которое не подведет в самый ответственный момент. Независимо от того, какой коммутатор используется в БСЗ, эффективность у него намного выше, нежели у контактного прерывателя.

Проверка и замена коммутатора автомобиля ВАЗ-2109

Схема системы зажигания ВАЗ-2109 представлена на рисунке

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла.

Кроме того, масса коммутатора подсоединяется через его радиатор.

Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт.

Другой контакт лампы подключите к клемме «К» катушки зажигания.

Проверните двигатель стартером, при этом лампа должна замигать.

Если лампа не загорается, замените коммутатор.

Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке.

Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

Установите новый коммутатор с радиатором в порядке, обратном снятию.

Обратите внимание: под левой гайкой должен быть закреплен провод массы.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания.

Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде

0 0 голос

Рейтинг статьи

Коммутатор Зажигания — Предназначение, Разновидности, Устройство и Схема Подключения, Принцип Действия, Признаки Неисправности, Замена и Ремонт, Стоимость

Блок питания и пара проводов — вот и всё, что представляет собой автомобильный коммутатор зажигания. Но с другой стороны, это довольно сложный и ответственный узел. Сегодня он продолжает эволюционировать, показывая всё лучший и лучший коэффициент выжигания горючей смеси. При этом передовые устройства способны эффективно работать и на АИ-93, повышая отдачу движка на низких оборотах.

Что такое коммутатор зажигания в автомобиле

В автомобилях данные устройства применяются давно. Только раньше это были довольно примитивные устройства. Сегодня, пережив конструктивную модернизацию, приборы стали высокотехнологичны и представляют одну из главных артерий системы зажигания.

Для чего нужен, где находится и как выглядит

Как и было сказано, коммутатор нужен для езды на бензине низко октановых марок. Стоит такое горючее значительно дешевле премиум-сортов. При этом отдача мотора по-прежнему остаётся на высоком уровне за счёт лучшего воспламенения смеси воздуха и топлива. Таким образом, коммутатор — это устройство, содействующее появлению в блоке зажигания продуктивной искры. Его можно считать микрокомпьютером, стимулирующим преобразователь. Естественно, коммутатор должен опираться на какие-то данные. В нашем случае, это сигналы датчика синхронизации.

На машинах с ГБО коммутатор выполняет ещё одну задачу: он тестирует компоненты зажигания, регулируя УОЗ автопилотом в ходе переключения на метан.

Конструктивно элемент может совмещаться с ЭБУ. В этом случае он располагается на трамблёре (Ваз 2106, 2107) или рядом с преобразователем — на ЗИЛ ТК102У. Не исключение — вариант нахождения на отдельной металлической площадке. Как правило, это или крыло автомобиля, или перегородка под капотом (Ford). А на немецких Audi коммутатор установлен в моторном отсеке под лобовым стеклом. Для него предусмотрен защитный кожух из влагонепроницаемого материала.

Устройство и принцип работы

Первые коммутаторы были крайне примитивны. Простая схема из транзисторов регулировалась при помощи электрического импульса. В таком виде устройство просуществовало недолго. Наступила эра высоких технологий, благодаря которой стали применяться более эффективные инновационные решения.

На машинах, собираемых в РФ, стимулятор искры был впервые использован на автомобиле Ваз-2108. Устройство относилось к серии 36.3734 тоже родного производства. В дальнейшем стали применяться более модернизированные коммутаторы с различным исполнением конструктивно-технической схемы. Однако комбинированная или составная сборочная технология всегда оставалась для российских микросхем неизменной. И плюс её в том, что она ремонтопригодна, в отличие от тех же зарубежных аналогов.

Сегодня коммутатор — это совокупность нескольких элементов: свечи, транзисторы, датчики. Он может использоваться в гибридном или тиристорном зажигании. Электрические импульсы управляются автоматически, что даёт целый ряд практических преимуществ:

• отсутствие перебоев на максимальных скоростях;
• повышение надёжности работы блока;
• возможность увеличения объёма цилиндров мотора.

А когда внедрили элемент Холла, и коммутатор начал управлять сразу несколькими преобразователями, преимущества только увеличились. Настолько, что на каждой отдельной свече стали использовать тандем «катушка+коммутатор». Вот чего конкретно удалось достичь:

• более сильной и надёжной стала искра в системе зажигания;
• исчезли потери мощности в трамблёре;
• улучшился холостой ход;
• снизился расход горючего;
• стабилизировался пуск на холодный двигатель.

Принцип работы коммутатора можно представить себе так. Сначала система контролирует положение коленвала двигателя. Затем индуктивным датчиком Холла, входящим в конструкцию распределителя, снимаются показания с положения поршней в цилиндрах. Он же и подаёт на коммутатор импульс. Сигнал усиливается до 12 вольт и поступает на катушку. За счёт этого уменьшается сила тока, и повышается напряжение.

Нынче для эффективного воспламенения горючего в автомобилях ВАЗ 2109, 2110, 2114 «Самара», а также ЗАЗ-1102 применяются электронные коммутаторы. Серия этих устройств 3734 выпускается под артикулами 3620-, 36- и 78. Задачи ключа здесь выполняет производительный мосфит, а величиной тока управляет совокупная электросхема.

Схема подключения

Получается, что роль коммутации — просто усиливать импульс до требуемого значения. Так и есть, ведь недаром конструкторы сравнивают описываемый элемент с полевыми транзисторами Дарлингтона. Только в коммутаторе главную функцию выполняет индуктивный датчик с тремя выводами. Когда в зону датчика входит металлическая пластина, начинается генерация тока. Далее напряжение подаётся на вход коммутатора. Здесь импульс только увеличивается и идёт дальше на преобразователь.

Коммутаторная схема зажигания достаточно проста. Сложность вызывает её установка. Она должна быть проведена максимально грамотно, иначе никакого толка не будет. Важный нюанс касается также подбора транзисторов. Они должны проверяться через специальную измерительную аппаратуру, так как даже у одинаковых на первый взгляд полупроводников характеристики сильно отличаются.

Ниже, в качестве примера, приведена схема 4-портового коммутатора 76.3734 типа КЭТ, используемого на автомобилях Ваз:

• предназначен для БСЗ;
• состоит из контроллёра L497 или его аналога КР1055ХП2;
• возможно подключение к тахометру, расположенному на торпеде;
• классическое подключение — через двухкаскадный усилительный блок.

Теперь по его выводам:

• 1 (выход), с него снимается усиленный импульс — соединяется с главным выводом катушки;
• 2 (контакт) — соединяется с отрицательной клеммой АКБ;
• 3 (масса) — интегрируется внутри блоком с контактом 2;
• 4 — принимает питание от аккумулятора;
• 5 — выводит постоянное питание, всегда под напряжением 12 В.

Примечательно, что между 4 и 5 используется стабилизатор напряжения, так как здесь всегда имеется сопротивление.

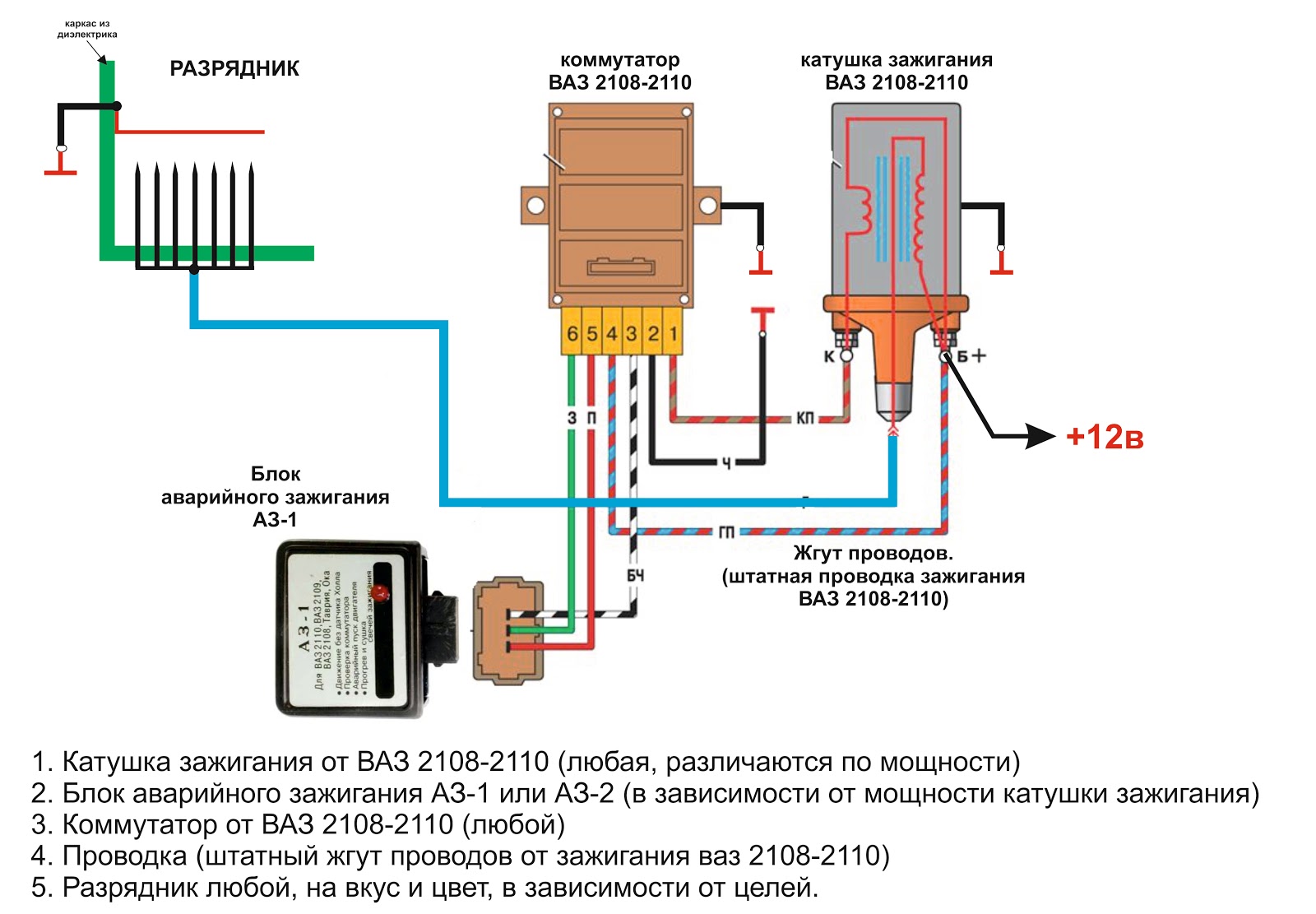

Подробнее схема подключения коммутатора на Ваз 2108 приведена на фото.

Существующие разновидности коммутаторов

Различают два основных типа устройств: AC CDI и DC CDI. Первые коммутаторы небольшие и простые, в их схеме используется высоковольтный генератор. Вторые более распространены, снабжены четырьмя контактными группами с минусом и плюсом, а также отдельными выходами на катушку и датчик Холла. Но последние функционируют только при наличии высокого напряжения, подведённого с внешнего источника.

Коммутаторы также принято классифицировать, согласно функциональным особенностям:

• традиционные или стоковые устройства, строго соответствующие параметрам автомобиля — как правило, ставятся ещё с завода;
• спортивные — имеют возможность увеличения верхнего предела количества оборотов ДВС, однако такая разновидность является уделом опытных специалистов и имеет риски аварий;
• с возможностью регулировки фаз УОЗ — отличный вариант, когда требуется выровнять крутящий момент силовой установки, улучшить разгонные характеристики и стабилизировать работу мотора на разных оборотах.

Безусловно, коммутаторы принято делить и по основным разновидностям.

Электронные

Данный тип коммутатора ещё называют микропроцессорным с транзитными ключами. Он используется для управления напряжением преобразователя и снижает нагрузки на соединения, тем самым повышая мощность тока.

Преимущества электронной системы:

• возможность лучшего наполнения цилиндров ДВС;
• эффективная отдача мотора на всех оборотах.

Гибридные

В этих системах дополнительно используется механическая часть — кулачковый трамблёр. Электронику представляет сам коммутатор и катушка. Узел очень надёжен, экономичен и удобен. К примеру тем, что при выходе из строя свитча, можно переключаться на старый преобразователь с бегунком.

Бесконтактные

Группа с транзисторами, широко применяемая с начала восьмидесятых годов. Она вытеснила допотопные классические контактные системы. Считалась в своё время наиболее эффективной, так как показатели её работы были намного выше, чем у остальных коммутаторов.

Двухканальные

Та же бесконтактная система, но значительно модернизированная. К примеру, обычная БСЗ имеет те же недостатки КСЗ — потерю энергии искры, нестабильность холостых оборотов, ограничение на регулировку УОЗ, высокую чувствительность к загрязнениям и влажности. Двухканальная система или ДБСЗ избавляет систему зажигания от этих минусов, обеспечивая ещё более высокую энергию искры за счёт использования дополнительных катушек. Также здесь не применяются проблемные подвижные элементы — бегунок и уголёк, а крышка выполняет лишь функции защитного элемента. Поэтому она и не подвержена выгоранию.

Интересно, что двухканальное зажигание применялось и раньше. Это было реализовано на экспортных Ваз-21083. Однако коммутаторы данного типа, называемые еще двухконтурными, не получили широкого распространения из-за низкого качества тогдашней электроники.

Ещё один нюанс, касающийся коммутаторов. У них могут быть разные выходы. Те, у которых стоит по умолчанию цифра «1», крайне опасны для катушек зажигания в тот момент, когда испытывают неисправности. Но плюс таких устройств в том, что с ними можно интегрировать стандартные преобразователи для контактного зажигания.

Для вторых типов коммутаторов, в которых по умолчанию используется выход «0», обычные катушки совершенно не подходят. Они сильно нагреются, либо искра не будет нормально подаваться. К такому коммутатору относится, например, модель для БЦЗ 131.3734.

Признаки неисправности коммутатора

Потеря системой зажигания искры — один из главных симптомов отсутствия исправности коммутатора. Естественно, это сопровождается трудным запуском двигателя, перебоями в его работе. Однако специалисты предупреждают — торопиться с заменой элемента не стоит, ведь подобные признаки присущи также и при других неполадках. К примеру, это же происходит при обрыве ремня ГРМ, повреждении трамблёра или катушки зажигания, слабых контактах соединений проводки и т. д.

Одним словом, проверять коммутатор нужно грамотно. Но как это сделать без квалификации, ведь устройство имеет сложную конструкцию. Есть несколько практичных способов. Первый, это не заморачиваться и установить новый коммутатор. Если проблема исчезнет, значит, всё отлично. Второй способ подразумевает использование контрольной лампы на 12 вольт и стандартного набора ключей.

Далее по инструкции:

• обесточить аккумулятор;
• снять управляющий провод «К» с катушки зажигания — он часто бывает выкрашен в коричневый или красный цвет и проложен к главному зажиму коммутатора;
• на его место установить один конец контрольной лампы, второй — соединить с проводом «К»;
• подсоединить внешнее питание 12 вольт — аккумулятор;
• запустить двигатель.

Если лампа начнёт мигать — коммутатор исправен. Обратная ситуация, когда индикатор не подаёт никаких рабочих признаков, укажет на проблемы с устройством. Вряд ли оно полностью испортилось, тогда двигатель не завёлся бы с первого раза.

Признаки неисправности коммутатора точнее можно увидеть на профессиональном оборудовании — специальном стенде. Это даёт возможность не только определить факт работоспособности устройства, но и рассчитать длительность импульсов. Кроме того, специалисты отдельно измеряют напряжение на выходе датчика Холла — норма не более 0,4 В. Также замыкается первый и второй выводы коммутатора при включённом зажигании, чтобы протестировать наличие искры.

Инструкция по ремонту и замене

Стоит отметить, что на современные российские коммутаторы подходят выходные ключевые транзисторы не только штатного производства, а в частности КТ890А, КТ898А1, но и зарубежный аналог BU931. Реализован он может быть, как без корпуса, так и в конструктивном исполнении ТО-220 или ТО-3.

Что касается управляющей схемы, то в коммутаторы серии 78. 3734 подходят:

• 4-канальный усилитель типа К1401УД2Б;
• отечественная микросхема Р1055ХП1;
• зарубежная L497B SGS-TOMSON.

Перед тем, как приступать к замене коммутатора или его составляющих, рекомендуется протестировать целостность проводки и соединений системы зажигания. Особое внимание уделить генератору. Также не лишним будет проверка напряжения от бортовой сети на датчик Холла.

Подробнее по неисправностям и способам их ремонта ниже в таблице.

Стоимость

Подробнее в таблице.

И напоследок помните, что при замене мощного ключевого транзистора важно обращать внимание на качество фиксации детали к корпусу коммутатора. Многие новички допускают здесь ошибки или наносят недостаточно теплопроводящей пасты. В результате устройство не удаётся отремонтировать.

Таблица: структурная схема подключения управляющей микросхема L497B фирмы SGS-TOMSON (отечественный аналог Р1055ХП1) для коммутаторов серии 78.3734

№ вывода	Назначение	№ вывода	Назначение
1	Общий	9	Вывод для подключения конденсатора к узлу защиты
2	Общий (сигнальный)	10	Вывод для подключения запоминающего конденсатора к схеме управления задержкой
3	Питание 1	11	Вывод для подключения конденсатора коррекции к схеме управления задержкой
4	Не используется	12	Вывод для подключения внешнего резистора опорного напряжения
5	Вход сигнала с датчика Холла	13	Вход ограничителя тока
6	Выходной сигнал широтно-импульсного модулятора	14	Выходной сигнал для управления внешним транзистором
7	Вывод для подключения дополнительного стабилитрона	15	Вход ограничителя амплитуды выходных импульсов
8	Вывод для подключения конденсатора коррекции постоянной времени формирователя	16	Питание 2 (выходной каскад)

Таблица: неисправности коммутатора и способы устранения

Неисправности	Причина	Способ устранения неисправности
Двигатель заводится, но через 3-5 мин останавливается. Через 20-30 мин двигатель вновь возможно запустить, но через короткое время он опять останавливается. Корпус коммутатора нагревается до температуры выше 50 градусов по Цельсию.	Неисправны элементы коммутатора.	Проверяют исправность транзистора. Если он нормально функционирует, но сильно нагревается в рабочем состоянии, увеличивают номинал резистора. В случае, если после этого транзистор продолжает сильно нагреваться, последовательно заменяют микросхему и транзистор. При монтаже транзистора обращают особое внимание на качество его крепления к корпусу коммутатора с использованием теплопроводящей пасты.
Мотор запускается только через определённые промежутки времени. Коммутатор сильно нагревается.	Неисправна схема защиты коммутатора.	Проверяют исправность элементов схемы защиты.
Двигатель автомобиля не заводится.	Неисправны элементы коммутатора, формирующие напряжение питания датчика Холла.	Проверяют исправность транзистора и остальных элементов устройства.
Искры на свечах нет.	Неисправны элементы электронного коммутатора.	Проверяют исправность элементов устройства. Если указанные элементы работают, а неисправность осталась, следует заменить микросхему.
Искра нестабильная.	Нарушены контакты в разъемных соединениях коммутатора и датчика Холла.	Проверяют качество разъемных соединений коммутатора и датчика.
Двигатель работает неустойчиво.	Неисправен датчик Холла.	Заменяют датчик Холла.
Нестабильная работа силовой установки.	Неисправны элементы электронного коммутатора.	Проверяют последовательно элементы коммутатора. Если указанные детали исправны, а неисправность не устранилась, следует заменить микросхему.

Таблица: стоимость коммутаторов

Модели коммутаторов	Цена в рублях
Коммутатор ГАЗ 131. 3734 Ромб	400
Транзисторный 1302.3734	450

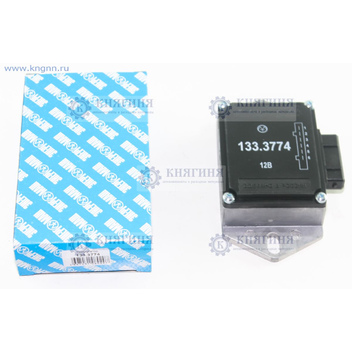

133.3774 (аналог 3620.37740) ВАЗ 2108-099,Таврия (Энергомаш) (20)	450
Коммутатор а/м ВАЗ 2108-2110, ВАЗ 2121 «СОАТЭ»	500
0529.3734 Винница ВАЗ 2121 — 21214 НИВА	500
12.3774-01 (ан.76.3774-02) ` Коммутатор ЗИЛ-130, -43410, АЗ-53, ПАЗ, ЛИАЗ, КАВЗ (Энергомаш)	600
Энергомаш Коммутатор ВАЗ-2108-10, 2121,1111 (96.3734,3620.3734,76.3734) (Энергомаш) с авар.режимом и диагностикой	700
Коммутатор ГАЗ 131.3734 СОАТЭ	700
131.3734 Коммутатор Волга, ГАЗ, УАЗ, ИЖ, ЗИЛ-130, Москвич, ПАЗ, КАВЗ (СОАТЭ)	800
Коммутатор с современной электронной базой а/м ГАЗ, УАЗ «СОАТЭ»	850
Коммутатор системы зажигания ТК-200-0 / ТК-200-01-0 (аналог BU931)	1000

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Коммутатор ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Коммутатор – это электронный компонент для обеспечения работы бесконтактной системы зажигания. Она является переходной между контактной и микропроцессорной. Последняя, наиболее совершенная, позволяет управлять моментом при помощи данных, считываемых с датчиков – кислорода, скорости, оборотов двигателя и других. Но на дорогах все еще немало автомобилей, в которых установлены и контактные прерыватели, и бесконтактные. Поэтому для обслуживания и диагностики нужно знать назначение всех элементов, а также методы поиска неисправностей и их основные признаки. Перед тем как проверить коммутатор, внимательно изучите все детали.

Бесконтактная система зажигания

Всего существует три огромные группы систем – контактная, бесконтактная, микропроцессорная. Первая делится на две подгруппы – контактная и с применением транзистора, работающего в режиме ключа. В конструкции бесконтактной системы зажигания тоже применяются транзисторы. Использоваться активно такая схема стала в начале 80-х годов прошлого века. И она имеет ряд преимуществ, о которых будет рассказано несколько ниже. Схема коммутатора несложная, она может быть реализована как на транзисторах, так и на контроллере.

Но у бесконтактной системы зажигания имеется и много недостатков, если сравнивать ее с микропроцессорной. Последняя позволяет контролировать практически все параметры двигателя. БСЗ делать это не позволяет, также не может она нормально использоваться на инжекторных моторах. Причина устаревания бесконтактной системы заключается не только в развитии электроники и автомобилестроения, но и в принятии жестких мер по обеспечению экологичности двигателей внутреннего сгорания. К сожалению, уменьшить количество вредных веществ в выхлопе позволяет только микропроцессорное управление.

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации. Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт. Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор. Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности.

Как работает коммутатор

По сути, коммутатор – это простой усилитель сигнала. Можно сравнить даже со сборкой Дарлингтона, которая используется в микроконтроллерной технике для преобразования слабого сигнала с порта выхода до необходимого уровня. Основа этой сборки – полевые транзисторы, работающие в режиме ключа. На них подается рабочее напряжение, на управляющий вывод поступает сигнал, который усиливается и снимается с коллектора.

Коммутатор зажигания имеет практически аналогичную схему работы. Только используется сигнал с датчика Холла. Он имеет три вывода – управление, общий, плюс питания. При появлении в области датчика металлической пластины происходит генерация тока, который подается на вход коммутатора. Далее происходит усиление сигнала, а также подача его на первичную обмотку катушки. Питание всей системы происходит только лишь после включения зажигания (после поворота ключа).

Основные элементы коммутатора

Схема коммутатора достаточно простая, но самостоятельное изготовление этого блока бессмысленно, так как готовый вариант купить окажется намного проще. Монтаж должен выполняться максимально грамотно, иначе работа устройства окажется неправильной. Кроме того, при использовании транзисторов нужно тщательно выбирать их по параметрам, а для этого необходимо иметь качественную измерительную аппаратуру. К сожалению, у двух одинаковых полупроводников разброс характеристик может быть очень большим. А это влияет на работу устройства.

Коммутатор ВАЗ, имеющий обозначение 76.3734, состоит из одного основного элемента – контроллера L497. Он создан специально для использования в бесконтактных системах зажигания. Отечественный аналог этого контроллера — КР1055ХП2. Параметры у них практически идентичные, что позволяет использовать любой из контроллеров. Кроме того, эта микросхема позволяет провести подключение тахометра, расположенного на приборной панели автомобиля. Но можно применить и более простую схему, которая представляет собой усилительный блок из двух каскадов. Правда, надежность такого устройства на порядок ниже.

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку. Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

Как осуществить проверку

Ничего сложного нет в этой процедуре. Самый простой способ – это использовать заведомо исправный узел, так как проверить коммутатор таким образом можно буквально за считанные минуты. Но если такового нет, а нужно определить точно, неисправность в катушке либо же в коммутаторе, разумнее использовать другие способы. Потребуется простая лампа накаливания. Если не знаете, где взять ее, то выкрутите из плафона освещения салона либо же из габаритных огней.

Один вывод лампы соединяете с минусом аккумуляторной батареи. Второй подключаете к выводу «1» коммутатора. Это тот самый вывод, с которого снимается усиленный сигнал. Если лампа загорается, то устройство исправно. Более совершенный метод проверки осуществляется при помощи осциллографа. На экране можно видеть величину и форму сигнала, а также сравнить его с эталонным.

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Выводы

Много преимуществ дает такой простой узел в бесконтактной системе зажигания, как коммутатор. Это и повышение мощности, пусть даже незначительное, и уменьшение расхода топлива, и значительное улучшение двигателя с точки зрения надежности. А главное – отпадает необходимость в постоянном контроле и своевременной настройке системы. Современному водителю не хочется заниматься ремонтом автомобиля, ему нужно средство передвижения. Причем надежное, которое не подведет в самый ответственный момент. Независимо от того, какой коммутатор используется в БСЗ, эффективность у него намного выше, нежели у контактного прерывателя.

Зажигание — ключевой элемент, необходимый для работы любого бензинового двигателя. Система зажигания своевременно подает искру в цилиндр, где уже поршень сжал топливную смесь и зажигает ее. Вследствие этого газы расширяются, давят на поршень. Далее движение передается на шатун, который, в свою очередь, вращает коленвал.

Зажигание ВАЗ 2108

Настройка зажигания на «восьмерке» зависит от предпочитаемого топлива и двигателя (2108, 21081 или 21083). Зажигание для каждого мотора соответственно выставляют с определенным углом опережения.

Для настройки зажигания нужны:

Но, как показывает практика, перебойная или несвоевременная подача искры может быть вызвана не только неточной настройкой зажигания. Причиной бывают нерабочие свечи, недостаточная компрессия, пробитая катушка зажигания, неисправный коммутатор.

Коммутатор ВАЗ 2108 — элемент системы зажигания, который отвечает за подачу импульсов управления на катушку и оптимизацию эффективности искры. Качество подачи импульса определяется в специальных условиях. После установки инженерами ВАЗ в систему зажигания двухканального коммутатора работа двигателя изменилась в лучшую сторону:

• Появилась более мощная искра.
• Холостой ход стал более устойчив.
• Эффективнее стал запуск мотора в холодное время.
• Снизился расход топлива.
• Пропали потери мощности искры в трамплере.

Неисправности в зажигании

Выявить и устранить все неполадки довольно просто. Проверить свечу можно до боли простым способом, в случае если нет нужного прибора. Делают это так: на заведенном двигателе по очереди снимают бронепровода с каждого цилиндра. Если бронепровод снят, а на работу двигателя это никак не повлияло — становится ясным, что причина кроется именно в этой свече.

Проверить катушку немного сложнее. Потребуется позаимствовать такую же запчасть, но 100% рабочую. Если после замены катушки проблема исчезла, значит, именно она была неисправной.

Проверить наличие или отсутствие импульса можно с помощью контрольной лампы. Часто так случается, что неисправности в системе зажигания случаются во время поездки. И далеко не всегда под рукой у автовладельца окажется запасной коммутатор на ВАЗ 2108, катушка зажигания, комплект свечей и так далее. В этой ситуации помощи можно просить у проезжих или обратиться к услугам эвакуатора. Стоимость последней услуги наверняка не обрадует водителя.

Чтобы выйти из этого положения и поехать своим ходом дальше, нужно сперва выяснить причину неисправности. Проверка коммутатора осуществляется разными способами. Но для многих методов нужно использовать специальные приборы и оборудование.

Методы устранения неполадок

В дорожных условиях проверить коммутатор можно. Следует отсоединить провод, который идет от контакта 1, и подключить лампочку (12 вольт) в разрыв. Когда проворачиваешь коленвал, лампочка периодически должна загораться. Это значит, что коммутатор ВАЗ 2108 исправен.

Проверить можно иначе: отсоединить провод от трамблера и в центральный контакт вставить обычную скрепку. Последнюю подсоединять на короткое время (1 секунда) к корпусу трамблера. Высоковольтный бронепровод с катушки зажигания положить на главный тормозной цилиндр с зазором контакта 1 сантиметр.

После этих несложных операций с включением зажигания должна появляться искра. Если последняя появилась — коммутатор исправен.

Автолюбителям, которые вовсе не разбираются в электронике, проще заменить неисправную деталь. Вовсе не сложно взять заведомо исправный элемент и включить его в систему. Методом дедукции можно найти неисправность. Как показывает практика, реже всего из строя выходит катушка, после нее трамблер, далее свечи и коммутатор.

Схема подключения коммутатора ВАЗ 2108

Коммутатор ВАЗ 2108 имеет 7 пронумерованных контактов. Каждый из них выполняет конкретную функцию и подключается к отдельному элементу. А именно:

1. На катушку зажигания.
2. К электронному коммутатору (на корпус).
3. К контакту замка зажигания.
4. На аккумуляторную батарею.
5. На датчик Холла.
6. На распределитель зажигания.
7. Используется для управляющего сигнала в электронных тахометрах и контрольных приборах.

О главном

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий. Ремонт такого автомобиля в 80% случаев производится самим владельцем.

Не исключение — ремонт системы зажигания данного автомобиля. Коммутатор ВАЗ 2108 — наиболее уязвимая деталь в этой системе. Опытные умельцы знают, что для «восьмерки» подходит коммутатор от некоторых моделей Audi, Volkswagen и других марок машин.

Запчасть от иностранного производителя показывает более высокий ресурс без потерь в подаче импульса и производстве искры.

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая.
На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя.
Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор.
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться.
Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется.
Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать.
Наиболее частые неисправности системы зажигания Ваз 2109:
1) Выход из строя коммутатора.
2) Выход из строя датчика Холла.
3) Плохой контакт бегунка в трамблере.
4) Отсутствие питания системы зажигания Ваз 2109.
На Главную.

Проверка и замена коммутатора автомобиля ВАЗ-2109

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла. Кроме того, масса коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме «К» катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор.

3. Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке. Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

4. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5. Установите новый коммутатор с радиатором в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод массы.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

• повышение надежности работы всей системы зажигания;
• обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
• повышение степени сжатия.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы. Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу.
Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров.
Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует.
В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.

Оцените полезность статьи!

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Распиновка коммутатора ваз 2109 — Знай свой компьютер

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Двигатель автомобиля не запускается

Двигатель «троит» — перебои в искрообразовании

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Схема системы зажигания ВАЗ-2109 представлена на рисунке

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла.

Кроме того, масса коммутатора подсоединяется через его радиатор.

Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт.

Другой контакт лампы подключите к клемме «К» катушки зажигания.

Проверните двигатель стартером, при этом лампа должна замигать.

Если лампа не загорается, замените коммутатор.

Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке.

Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

Установите новый коммутатор с радиатором в порядке, обратном снятию.

Обратите внимание: под левой гайкой должен быть закреплен провод массы.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания.

Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая.
На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя.
Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор.
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться.
Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется.
Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать.
Наиболее частые неисправности системы зажигания Ваз 2109:
1) Выход из строя коммутатора.
2) Выход из строя датчика Холла.
3) Плохой контакт бегунка в трамблере.
4) Отсутствие питания системы зажигания Ваз 2109.
На Главную.

Проверка и замена коммутатора автомобиля ВАЗ-2109

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла. Кроме того, масса коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме «К» катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор.

3. Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке. Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

4. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5. Установите новый коммутатор с радиатором в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод массы.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Что собой представляет и каков принцип работы коммутатора зажигания

Ещё на самых первых автомобилях для поджигания горючей смеси использовались системы батарейного зажигания, функциональная схема которой приведена на рисунке

Указанный рисунок позволяет понять, что ее работа основана на принципе самоиндукции. При разрыве цепи протекания тока в обмотке бобины 3, во вторичной наводится высоковольтная ЭДС, вызывающая появление искры на контактах свечи 2. Разрыв цепи вызывается размыканием контактов прерывателя 6.

Не касаясь достоинств или недостатков, следует отметить, что такая схема работала на автомобиле долгое время. И только появление новой элементной базы, дало толчок дальнейшему развитию подобного устройства, сохранив первоначальный принцип его работы.

Электронный коммутатор зажигания – следующий шаг в развитии

Самый простой и напрашивающийся вариант – использование транзисторных ключей для управления токами, протекающими через катушку зажигания. Так появился электронный коммутатор напряжения. Схема подобного простого устройства приведена ниже:

Коммутатор не влияет на первоначальный принцип работы, основанный на электромагнитной индукции. Роль электронных ключей, в качестве которых использованы транзисторы VT1 и VT2, заключается в том, чтобы уменьшить нагрузку на контакты прерывателя S1 и увеличить ток, протекающий через обмотку катушки L1. Следствием такого технического решения стало:

• повышение надежности работы всей системы зажигания;
• обеспечение возможности ее работы на больших оборотах двигателя и при высокой скорости движения;
• повышение степени сжатия.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы. Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу.
Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров.
Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует.
В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.

Оцените полезность статьи!

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Коммутатор зажигания — схема, принцип работы

При появлении электрических узлов в конструкции первых автомобилей, поджог горючей смеси осуществлялся с помощью батарей. Эта система имела примитивную схему, которая в современных автомобилях подверглась существенной модернизации. Суть работы таких устройств заключается в создании искры внутри камеры сгорания, что приводит к дальнейшей цепной реакции горения топлива в цилиндрах. Метод действия этих систем основан на принципе самоиндукции. Магнитная катушка преобразовывает низкое напряжение в высокое. Ток протекает по замкнутой цепи, при разрыве которой возникает искра на свече.

По такому же принципу срабатывания работают системы зажигания и на отечественных автомобилях. Основные отличия современных систем заключаются в новой элементной базе, изменению определённых деталей и добавлении коммутаторов. Он представляет собой специальное устройство, которое включается в цепь питания первичной обмотки катушки. Коммутатор выполняет функцию регулировки импульсов и по сигналу от управляющего блока разрывает питание, что приводит к возникновению искры.

Принцип работы коммутатора зажигания

Коммутатор зажигания, схема которого более сложная по сравнению с первыми устройствами для воспламенения горючей смеси, имеет транзитные ключи. Такое конструктивное решение является достаточно простым и эффективным. Эти узлы используются для управления током, протекающим через катушку зажигания.

Стоит отметить, что ключи не оказывают влияния на принцип работы, который основан на электромагнитной индукции. Транзисторы уменьшают нагрузку на контакты прерывателя и увеличивают силу тока, протекающего через обмотку. Это техническое изменение дало ряд преимуществ современным системам, в число которых входят:



• Повышенная степень сжатия.

• Увеличение срока службы и надёжности всей системы зажигания.

• Возможность работать на повышенных нагрузках, при высокой скорости движения и больших оборотах силового агрегата.

Виды коммутаторов

При обзоре основных типов коммутаторов необходимо упомянуть то, что современные системы наделены рядом существенных преимуществ, благодаря которым эти устройства получили повышенную эффективность и надёжность. Достичь таких показателей удалось применением в конструкции микропроцессорных узлов. Сегодня автомобильный рынок предлагает самые различные модели, в число которых входят двухканальные и многоканальные коммутаторы. В зависимости от используемых в конструкции деталей, данные устройства делятся на несколько типов:

• Транзисторные. В них используется контактная система, что снижает срок их службы в виду быстрого износа элементов из-за обгорания. Энергия накапливается в электромагнитном поле катушки.

• Тиристорные. Главным отличием от первого вида является то, что в этих устройствах создание необходимой силы тока происходит в конденсаторе. При включении системы, происходит подключение заряженного конденсатора  к обмотке катушки. Внутри их происходит разряжение, которое приводит к возникновению искры на свече.

• Гибридные. Этот вид коммутаторов пользуется хорошей популярностью. Он представляет собой тандем нескольких вышеописанных типов. Данное конструктивное решение позволяет повысить эффективность и свести к минимуму недостатки.

• Бесконтактные устройства считаются наиболее эффективными системами. Этот вид представляет самые современные коммутаторы, которые значительно превосходят по параметрам другие виды. В их конструкции используются инфракрасные электронные датчики. Отсутствие контактного способа зажигания обеспечивает длительный ресурс работы, так как нет сегментов, на поверхности которых накапливается нагар. На отечественных автомобилях эта система зажигания была впервые представлена на моделях ВАЗ-2108.

Диагностиканеисправностей коммутатора

В 1991 году появились первые отечественные автомобили, конструкция которых, включала коммутатор зажигания. Это новое техническое решение позволило значительно повысить эффективность системы и улучшить общие показатели КПД. Несмотря на то что первыми серийными моделями, имеющими модернизированную систему пуска мотора, были ВАЗ 2108, коммутаторы устанавливают и на более поздние экземпляры, выпущенные при Советском Союзе. Поскольку конструкция классических автомобилей не предусматривает наличия такого механизма, это усложняет процедуру поиска неисправностей при их возникновении. В большинстве случае для ремонта требуется специальное оборудование. Из-за высокой цены, покупать его для разовых проверок нет смысла. Основными признаками поломок коммутатора могут быть:



• Отсутствие искры на свече зажигания, из-за чего не запускается двигатель.

• Самопроизвольное выключение мотора.

• Неустойчивая работа силового агрегата.

Замена исправным налогом. Проверить работоспособность коммутатора можно в домашних условиях. Для этого потребуется проверенный исправный аналог. При наличии изменений в работе двигателя можно будет точно определить состояние первого устройства. Такой метод диагностики является самым распространённым и наименее затратным. Сама деталь не отличается высокой ценой, а наличие запасной позволит всегда устранить поломку в любом месте за несколько минут. Данный способ проверки востребован из-за низкого качества отечественных деталей, которые монтируются на заводе.

С помощью вольтметра. Второй способ проверки коммутатора не требует его демонтажа. Однако такая операция может проводиться только при наличии вольтметра. Процедура выполняется следующим образом:



• Включите зажигание и подключите к детали вольтметр.

• Стрелку на приборе нужно установить посередине шкалы.

• Через несколько минут после подсоединения стрелка должна качнуться вправо. Это происходит из-за автоматического отключения катушки питания при неработающем моторе.

• Если все прошло, как описано выше, коммутатор исправен.

С помощью лампочки. В случае, когда у вас нет вольтметра, проверить работоспособность механизма можно, воспользовавшись контрольной лампой. Включите зажигание, один провод лампы нужно присоединить к массе, а второй подключите к 1 клемме коммутатора. В случае отсутствия поломок спустя некоторое время лампа засветиться.

Конструкция замков зажигания всех автомобилей ВАЗ. Распиновка замка зажигания ВАЗ Снятие замка зажигания ВАЗ 2109

Добро пожаловать!
Замок зажигания выходит из строя довольно редко, но все же случается. После выхода из строя замка, конечно, его нужно заменить на новый, но как спросить? Некоторые люди до сих пор знают ответ на этот вопрос, а некоторые нет. Для несведущих людей мы как раз подготовили эту статью, в которой подробно расскажем, как проходит замена замка зажигания.А в конце статьи вы найдете видеоролик, в котором подробно будет описан процесс замены этой блокировки.

Примечание!
Для замены замка зажигания вам понадобятся следующие инструменты: Во-первых, вам понадобятся отвертки, а также дрель, небольшой молоток, плоскогубцы и обязательно нужно запастись зубилом!

Резюме:

Когда нужно менять замок зажигания и контактную группу?
Его необходимо заменить при поломке, а также при потере ключа, и даже если личинка в замке перестала крутиться и застопорилась на одном месте.
Контактная группа подлежит замене при ее деформации, и даже если после поворота ключа в замке двигатель автомобиля перестал запускаться.

Как заменить выключатель зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале «Батарея — это аккумуляторная батарея», открутите гайку, которая удерживает зажим «-» на батарее, а затем выбросьте зажим. (О том, как снять минусовую клемму с АКБ, читайте в статье «Замена АКБ на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением.(О том, как снять крышку и оба переключателя, см. В статье: «Замена подрулевых переключателей»)

• Далее для наглядности операция будет показана со снятым рулевым колесом, но вы все равно можете снять замок зажигания, не снимая рулевое колесо.

3) Далее вставьте, если замок позволяет, то в этом случае вставьте в него ключ зажигания и установите его в положение «0».

Примечание!
Ключ должен быть установлен в это положение только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится выключатель зажигания.Если у вас срезаны болты с головкой, то сбейте их молотком и зубилом. (Обязательно прочтите абзац «»)

Примечание!
Если это не помогло, попробуйте высверлить все четыре болта, но делайте это осторожно, ничего не повреждая!

5) После того, как болты будут ослаблены, извлеките их из отверстия плоскогубцами.

7) Отсоедините электрический разъем.

8) И, наконец, залезть под панель приборов, а уже там отсоединить разъем от замка зажигания к реле.

Установка:
Установка нового замка производится в порядке, обратном снятию.

Проверка контактов блока проводов:

1) Сначала снимите замок с автомобиля, используя приведенный выше текст.

Примечание!
Прибор должен четко показывать «0», иначе замените контактную группу!

Замена контактной группы:

1) Сначала на снятом переключателе зажигания отверткой отверните винт, которым крепится крышка переключателя зажигания.

2) Затем с помощью отвертки выдавите две пластиковые защелки, фиксирующие крышку замка.

3) Затем снимите крышку.

4) И, наконец, снимаем контактную группу с замка зажигания.

Примечание!
Монтаж контактной группы выполняется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится всего двумя болтами, а сверху фиксируется крючком, указанным красной стрелкой!

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования.Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрические цепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже было сказано, очень важный элемент в любой машине. Практически все оборудование в машине работает через замок зажигания.Что это за исключение? Независимо от замка зажигания в «девятке» функционирует только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и освещения салона.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может быть разным: новая модель — с тремя положениями, коротким ключом и без реле зажигания, или старая модель — с четырьмя позициями, длинным ключом и реле. .

Схема замка зажигания ВАЗ 2109.

1. реле зажигания,
2. вилка замка зажигания,
3. выключатель зажигания.

Название режимов, положение замка и схема питания.

Положение ключа в замке	Текущие контактные номера	Цепи, входящие в комплект
0 — отключено	30 и 30/1	Автомобиль обесточен, питание подается только в цепях, подключенных непосредственно к аккумулятору
«I» — зажигание	30 — INT	При текущем положении ключа работают: наружное освещение, дальний и ближний свет фар, освещение приборов и освещение в салоне автомобиля.
	30/1 — 15/1	Все контрольные приборы должны работать, световой задний ход, стеклоочиститель, катушка возбуждения генератора, указатели поворота, блок управления электромагнитным клапаном холостого хода.
	30/1 — 15/2	В этом положении ближний и дальний свет фар, задние противотуманные фары, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения двигателя, очистители фар.
«II» — стартер	30 — INT
	30/1 — 15/1	Цепи работают те же, что и в положении зажигания
	30–50	Стартер включается
«III» — парковка	30 — INT	Работают те же цепи, что и в положении зажигания
	30/1 — R	Стояночное освещение

Как проверить исправность / неисправность замка зажигания «девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя.В такой ситуации необходимо либо отремонтировать замок зажигания, либо в случае серьезной неисправности просто заменить этот элемент на новый. Однако в последнем случае, прежде чем проводить эту замену, следует убедиться, что выключатель зажигания действительно неисправен. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение. Во время таких действий должна быть замкнута цепь, по которой судят о работе замка.Например, при повороте ключа зажигания в третье положение должна сработать система безопасности, а при повороте ключа в нулевое положение эта система должна отключиться. Любое отклонение здесь укажет на настоящую проблему с зажиганием.

Еще один способ проверить работу замка — покрутить колесо … Его не должно блокировать. Блокировка должна работать только при повторном повороте ключа зажигания из первого положения во второе. А во втором положении ключ, как известно, можно повернуть только из нулевого положения.

Самые частые проблемы с замком зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность своих железных «коней» — это то, что со временем в них просто начинает заклинивать замок зажигания. Даже если установили совсем недавно. Скорее всего, данный дефект является заводским и вам необходимо обратиться в магазин, где вы приобрели новый выключатель зажигания (для этого лучше сохранять чеки на такие покупки), чтобы вернуть его. Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при заклинивании замка зажигания при запуске двигателя на стартер подается напряжение, что может привести к выходу из строя этой детали.Но это вовсе не значит, что за новой запчастью нужно бежать в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее на внутреннюю часть замка каждый раз, когда замок расклинивается.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправность замка зажигания на ВАЗ 2109 может стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

• Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

• Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то вы можете исправить их своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Ниже приведен совет, как убедиться, что переключатель зажигания не работает должным образом:

• Вставьте ключ зажигания и поверните его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если положение клавиши «1», работает ли наружное освещение или управляющие устройства;
• Рекомендуется проверять все положения блокировки. Если есть отклонения от нормы — проблема с замком;
• Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано.Замок на рабочем рулевом колесе должен срабатывать только при повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим — к замку. Включаем зажигание — если лампочка горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте:

• Замок заклинило.Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером. В этом случае нужно ввести немного силиконовой смазки и делать это каждый раз при заклинивании замка.

• Замок со временем изнашивается, и это ухудшает его работу;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если не получится, придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимите кожух и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото. Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

• Разделите две части зажима, чтобы они освободились;
• Личинка может быть изменена уже на этом этапе операции;
• Вытаскиваем боковой штифт, который держит личинку в замке.

Совет. Личинка легко демонтируется тонкой отверткой, например, от часов.При этом нужно постучать по замку молотком.

• Если вы не можете вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
• Если снова удалить личинку не удалось, то рекомендуется окончательно снять блокировку;
• Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то вынимаем его из-под панели;
• Отсоединить контактный разъем;
• Так же снимаем заземляющий провод;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым нужно следовать:

• Перед отключением контактов нужно их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое первым должно быть удалено. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить вручную. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109

Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

Снимите нижний кожух рулевой колонки и накладку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоединить разъем жгута проводов замка зажигания от жгута.

Отсоедините жгут проводов замка зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы отключить противоугонное устройство. Снимите четыре крепежных болта (два находятся наверху колонны). Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 производится в обратной последовательности.

Замок зажигания ВАЗ 2109, схема подключения

ВАЗ 2109, схема включения и выключения замка зажигания выключателя зажигания 1 — реле зажигания, 2 — штекерный разъем выключателя зажигания, 3 — выключатель зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109

Ключевое положение	Живые контакты	Коммутируемые цепи
«0» — отключено
«I» — зажигание		Наружное освещение.Осветительные приборы. Предупреждение о дальнем свете
		Обмотка возбуждения генератора. Система зажигания. Стеклоочиститель. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Обратный свет. Устройства управления
		Фары ближнего и дальнего света. Противотуманные фары. Очистители фар. Очиститель заднего стекла. Обогрев заднего стекла. Шайба. Вентилятор отопителя. Вентилятор охлаждения двигателя
«II» — стартер		См. Позицию I
		См. Позицию I
		Стартер
«III» — стоянка		См. Позицию I
		Габаритный свет

Устройство для снятия и установки замка зажигания, а также схема подключения контактной группы замка зажигания ВАЗ 2109 не зависят от типа панели приборов, какая высокая, какая низкая, зажигание замки такие же.

Всем владельцам данного автомобиля необходимо знать, какая схема и возможные неисправности в работе этого замка, ведь в случае поломки, зная эти вещи, вы сможете устранить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четырехпозиционные, у которых есть длинный ключ. И новый образец — без реле, с тремя позициями (короткий ключ).

При любой из неисправностей вполне может помочь ремонт замка, однако, если он не исправит ситуацию, то потребуется полная замена устройства или его контактной группы, в зависимости от проблемы.

Однако, прежде чем предпринимать какие-либо действия, вы должны убедиться, что замок зажигания действительно неисправен. Проверить правильность и исправность замка можно по схемам подключения, которые в зависимости от положения ключа показывают, какие контакты замкнуты.

Несмотря на то, что выключатель зажигания сломан или сгорела его контактная группа, мы все равно открываем замок.

Итак, чтобы заменить замок, необходимо сделать следующее:

Снимите крышку рулевого колеса, ослабив винты, соединяющие верх и низ колеса.При снятии защиты мы получаем доступ к самому замку и переключателям на рулевой колонке.

Снимите пластиковую крышку, открутив ее отверткой.

Установите новый замок, выполнив следующие действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если будет такая возможность его поменять. При этом очень важно убедиться, что новый замок действительно качественный.

Плотчка ВАЗ Замок зажигания.Конструктивные замки зажиганий всех автомобилей ВАЗ Поставить Замок зажигания ВАЗ 2109

> Замок зажигания ВАЗ 2108 2109 21099 Есть старые и новые образцы:
-Звезда имеет четыре позиции, реле и длинный ключ,
-Новая без реле и с коротким ключом на три позиции.
У замка зажигания две функции:
-Электрическая: замыкание контактов в зависимости от положения ключа.
-Maeanic: блокировка руля без ключа.То есть без ключа невозможно повернуть руль, даже если электрическая часть замка будет направлять машину. Для поворота руля потребуется разобрать замок и снять механическую блокировку.
Неисправности По электрической части Замка зажигания, ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Нет контакта в определенном ключевом положении. При этом машина может или отдельные потребители работать не будут.
2) наличие контакта там, где это не нужно. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимаем катушку руля. Для этого откручиваем саморезы, скрепляющие между собой верхнюю и нижнюю его часть. Сняв защиту, сразу же получите доступ к замку зажигания и ворующим выключателям.

Крышка руля ВАЗ 2109

2) Откручиваем пластиковую облицовку замка зажигания отверткой.Убери это.

Замок зажигания ВАЗ 2109

3) Снять контактную группу Замок зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится на замке зажигания нового образца, то потребуется немного переделать проводку.

Контактная группа замка зажигания ВАЗ 2109

К этому легко подключиться, так как у них разные схемы.
4) Затем откручиваем механическую часть штуцера замка на руле.

Замок зажигания без контактной группы

Открутить механическую часть замка

Новый замок устанавливается в обратной последовательности.
Отдельно продается контактная группа замка зажигания, которую можно заменить на несенсорный весь замок.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрения нужна схема, указывающая, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания .

Схема нового образца замка зажигания

Схема старого замка зажигания образца

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — на стартер,
Розовый — + 12В,
Коричневый — + 12В для включения реле зажигания ,
Белый — включение реле зажигания,
Черный, Синий — Прочие потребители.
Положение клавиши «0»:
Ни один провод в контактной группе не должен звенеть с другими.Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания и на синий с черным проводом запитаны от системы зажигания ВАЗ 2108 2109 21099.
Белое закрытое с коричневым, розовое с синим и черным.
Позиционный ключ «2»:
В этом положении реле зажигания снова остается включенным, на реле включения стартера подается + 12В.
Белый с коричневым, розовый с красным и черным.
Положение клавиши «3»:
В этом положении замыкаются контуры, обеспечивающие подсветку автомобиля, габариты, сигнализацию дальнего света Свет фар
Коричневый закрытый с черным, энергичный с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Крутящий стартер,. Начинаешь грешить переключателем, датчиком Холла, т. Но потом оказывается, что все нормально, просто система зажигания не съедена. То есть из замка зажигания ВАЗ 2108 2109 21099 не течет по системе зажигания.

Всем владельцам этого автомобиля необходимо знать, что представляет собой схема и возможные нарушения в работе этого замка. В случае поломки, зная эти вещи, вы сможете решить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четыре позиции, которые имеют длинный ключ. А новый образец без реле, с тремя позициями (короткий ключ).

При любой из неисправностей может помочь ремонт замка, однако, если он не исправит ситуацию, потребуется полная замена устройства или его контактной группы в зависимости от проблемы.

Однако перед тем, как принимать какие-либо меры, следует убедиться, что замок зажигания действительно неисправен.Проверить правильность и правильность работы замка можно с помощью проводов, соединяющих провода, которые в зависимости от различных положений ключа показаны, между контактами которых происходит замыкание.

Несмотря на то, что сломан замок зажигания или сгорела его контактная группа, мы в любом случае открываем замок.

Итак, для замены замка необходимо произвести следующие действия:

Необходимо снять катушку руля, открутив винты, соединяющие верхнюю и нижнюю части колеса.При снятии защиты мы получаем доступ к самому замку и переключателям похищения.

Снимите облицовку с пластика, открутив ее отверткой.

Установите новый замок, соблюдая все эти действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если будет такая возможность его поменять. При этом очень важно позаботиться о том, чтобы новый замок был действительно качественным.

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования.Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрочашки в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже было сказано, довольно важный элемент в любом автомобиле. Практически все оборудование в автомобиле проходит через замок зажигания. Что это за исключение? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и освещения салона.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может происходить по-разному: нового образца — трехпозиционным, коротким ключом и без реле зажигания, либо старого образца — четырехпозиционным, длинным ключом и реле.

Схема замка зажигания ВАЗ 2109.

1. реле зажигания,
2. Штекерный разъем замка зажигания,
3. выключатель зажигания.

Название режимов, положение замка и схема питания.

Положение замка	Контактные телефоны	Цепи, входящие в комплект
0 — Отключено	30 и 30/1.	Автомобиль обесточен, питание осуществляется только в цепях, подключенных напрямую к АКБ
«I» — зажигание	30 — int	При текущем положении основные работы — наружное освещение, длинные и низкие фары, подсветка приборов и освещение в автомобиле.
	30/1 — 15/1	У всех должны работать приборы управления, задний фонарь хода, очиститель лобового стекла, обмотка возбуждения генератора, указатели поворота, электромагнитный клапан управления холостым ходом.
	30/1 — 15/2	В этом положении работает дальний свет фар, задний передний противотуманный, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения двигателя, фартер.
«II» — стартер	30 — внутренний
	30/1 — 15/1	Такие же цепи работают как «зажигание»
	30–50	Включает стартер
III — Парковка	30 — int	Те же цепи работают, что и «зажигание»
	30/1 — Р.	Стояночное освещение

Как проверить исправность / неисправность замка зажигания «Девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя. В такой ситуации необходимо отремонтировать замок зажигания или, в случае серьезной неисправности, просто заменить этот элемент на новый. Однако в последнем случае, прежде чем проводить эту замену, следует убедиться в исправности неисправности замка зажигания. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение.Во время таких действий следует замкнуть цепь, по которой оценивается работоспособность замка. Например, при повороте ключа зажигания в третье положение должна срабатывать система защиты, а при повороте ключа в нулевое положение эта система должна отключиться. Любые отклонения здесь будут говорить о реальных проблемах с зажиганием.

Еще один способ проверить работоспособность замка — покрутить руль. Его не следует блокировать. Блокировка должна срабатывать только при вторичном повороте ключа зажигания из первого положения во второе.А во втором положении ключ, как известно, можно повернуть только из нулевого положения.

Наиболее частые проблемы с замком зажигания.

Многие из «девятки» владельцев отмечают одну неприятную особенность своих железных «коней» — это то, что со временем замок зажигания в них просто тюрьма. Даже если установили совсем недавно. Скорее всего, данный дефект — заводской брак и вам нужно обратиться в магазин, где вы приобрели новый замок зажигания (для этого лучше оставить чеки таких покупок на возврат.Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при запуске двигателя клин замка зажигания на стартер поступает напряжение, что может привести к выходу из строя этой детали. Но это вовсе не означает, что нужно бегать за новой деталью в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее внутри замка каждый раз, когда замок будет щелкать.

С учетом того, что замок зажигания предназначен для выполнения двух функций, все поломки делятся на механические и электрические.Классифицировать механические неисправности можно по сканированию личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель не запускается или произошла деформация.

Электрические неисправности могут появиться в любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации, когда нет контакта — все компоненты системы не работают.При наличии контакта не в том месте, где он требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена и проверка системы зажигания

Для замены замка зажигания нужно выполнить все действия в определенной последовательности:

1. Перед заменой необходимо снять минусовую клемму с АКБ.
2. Снимите кожух рулевой колонки и два переключателя под колесом.
3. После этого нужно вставить ключ в замок зажигания и поставить на ноль.Это необходимо для того, чтобы отключить противоугонное устройство.
4. Далее откручиваем 4 болта, на которых держится замок зажигания. Если установлены болты с режущей головкой, их следует сбить молотком и зубилом.
5. После откручивания (сбивания) болтов вытащить их из отверстий плоскогубцами.
6. С левой стороны снимаем кронштейн, а затем с правой — снимаем замок зажигания.
7. Затем отсоедините блок проводов от электрического разъема.
8. Покупка под панелью приборов, отсоединить разъемы замка зажигания от реле.

Установка нового замка должна производиться пошагово в обратном порядке.

Для проверки контактов на проводной колодке используйте омметр. На устройстве должен быть отлит ноль. Если его показания другие — смените группу контактов.

Для смены группы контактов необходимо выполнить следующие действия:

1. Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
2. Начните с пластиковых защелок, удерживающих крышку, затем снимите ее.
3. Удалить контактную группу.

Замок зажигания ВАЗ 2109 очень важный и в то же время очень капризный автомобильный механизм. И в сегодняшней статье мы постараемся разобрать его важность и капризность, т.е. его неисправности. Замок зажигания служит для подачи напряжения на электрические цепи в зависимости от расположения ключа. Замок состоит из 2 частей. Это механическая и электрическая части.

Как уже писали, в нашей девятке замок зажигания — очень важный механизм. По нему проходит практически вся машина электрика. Без замка зажигания могут работать только несколько устройств, а это:

1. Габаритные огни.

2. Тревога.

3. Освещение салона.

4. Стоп-сигналы.

5. Подсветка заднего номера.

Это необходимо для того, чтобы остановиться на трассе или в городе в неосвещенном месте, нам не нужно было включать зажигание, чтобы нас заметили.

Схема замка зажигания ВАЗ 2109.

Запорные замки на ВАЗ 2109 могут быть разных образцов. Есть 2 образца, это: новый и старый. Из старого есть новый, только отсутствие реле, укороченного ключа и трех позиционных позиций вместо четырех.

1. Реле зажигания

2. Разъем замка зажигания

3. Выключатель зажигания.

Положения замка зажигания.

0 — автомобиль обесточен.

I — зажигание.Все устройства электросхемы работают.

II — стартер. Начинает крутить стартер, отключаются ближний свет фар.

III — Парковка. Все устройства работают как в положении зажигания.

Замок зажигания ВАЗ 2109 неисправности.

Самая частая проблема замка зажигания — его развитие и заклинивание. При таких приметах необходимо сразу менять замок зажигания целиком, т.к. в случае заклинивания можно элементарно сжечь стартер и тогда ремонт будет в цене стартерной стоимости.Еще одна из частых проблем — выход из строя контактной группы. В этом случае у вас сразу несколько устройств. Например, у меня сразу перестали работать фары, печка, прикуриватель, обогреватель заднего стекла. Замена контактной группы на новую сразу все заработало.

Распиновка модуля зажигания ВАЗ 2112 на 16 клапанов. Диагностика и ремонт модуля зажигания для ваз одиннадцатой и двенадцатой модели

К свечам.Это один из важнейших элементов, выход из строя которого нарушает работу двигателя. С помощью этого устройства сигнал, поступающий от управления электронным блоком, усиливается — напряжение около 30 кВ. Из-за того, что модуль зажигания находится в моторном отсеке и постоянно подвергается перегреву, пыли и воде, он выходит из строя. Наиболее уязвимые узлы — это полупроводниковые элементы.

Особенности конструкции

Если вы знакомы с конструкциями автомобильных систем, то можете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110.Точно так же проявляются неисправности этого устройства. По сути, это симбиоз катушки высокого напряжения и переключателя. Конструкция включает следующее:

1. Две катушки используются для генерации импульсов высокого напряжения, необходимых для воспламенения горючей смеси с помощью свечей.

2. Двухканальный выключатель из токопроводящих элементов.

Устройство может неожиданно выйти из строя. Хотя в автомобиле есть система самодиагностики, контрольная лампа на приборной панели Check Engine не загорается.Обычно выходит из строя один из каналов переключения, это проявляется нестабильной работой мотора, иногда его остановкой.

Типичные отказы модулей

Если у вас есть хоть немного знаний в области электроники, а также мультиметра, вы сможете самостоятельно диагностировать и выявить проблему. Проверка модуля зажигания ВАЗ-2110 займет немного времени, но избавит от покупки дорогостоящего агрегата. Учтите, что иногда появляются расы, которые со временем исчезают.

Ошибки останутся в микроконтроллере, поэтому их можно будет прочитать с помощью специальных тестеров.Но как показывает практика, в тот момент, когда неисправности не проявляются, тестер не может распознать коды ошибок, которые были ранее, но затем исчезли. Очень часто причиной выхода из строя становится грязь на контактах, плохое крепление корпуса, отсутствие массы, наличие электрических помех.

Снятие модуля зажигания

Для ремонта модуля зажигания ВАЗ-2110 его необходимо демонтировать. Сначала проверьте, есть ли высокое напряжение на всех клеммах. Наиболее частая поломка — это отсутствие искры во втором и третьем цилиндрах.Если слегка надавить на заднюю часть корпуса, двигатель может заработать нормально. Но это ненадолго. Для вывода необходимо:

1. Отсоединить массу от АКБ.

2. Снимите декоративную крышку, закрывающую головку блока, если таковая имеется.

3. Отсоедините все высоковольтные провода.

4. Отсоедините все провода, идущие к модулю зажигания. Белые кольца показывают нумерацию всех проводов. На корпусе устройства нанесено обозначение номеров цилиндров.

5. Отсоедините разъем от устройства.

6. Отвинтите три гайки крепления блока.

Вот и все, модуль зажигания ВАЗ-2110 снят, можно приступать к ремонту.

Как восстановить

Открыв алюминиевую пластину, вы обнаружите небольшую печатную плату, содержащую активные компоненты. Он покрыт прозрачным силиконом. Ее нужно будет снять, так как она помешает ремонту. Обратите внимание на провода, соединяющие плату и контакты разъема.Они алюминиевые, и этот металл разрушается намного быстрее, чем медь. Все эти провода необходимо будет заменить. Некоторые автомобилисты, ремонтирующие модули, используют провода, которые используются в мышах для персональных компьютеров. Но к работе с ними нужно привыкнуть — они покрыты краской.

В целом схема всего модуля простая, она содержит:

1. Два транзистора БУ931 (можно использовать отечественный аналог КТ848А, он хорошо себя показывает, да и стоит намного дешевле).

2. Два переключателя SGS-THOMSON (модель L497D1).

Что нужно знать при работе с модулем

Перед работой с модулем необходимо приобрести флюс для алюминия. При замене транзисторов учтите, что припаять провода к выводам коллектора очень сложно, так как они покрыты специальным материалом. И это усложняет пайку. Чтобы облегчить себе работу, осторожно откройте пылесборник. Старайтесь не перегревать элемент.Поместите его на алюминиевую пластину, чтобы внутрь уходило все тепло. В противном случае полупроводниковый переход разрушится и вы испортите дорогой элемент.

При пайке проводов старайтесь, чтобы их длина была как можно короче. Все точки пайки необходимо покрыть лаком, даже для ногтей. После ремонта обязательно проверьте исправность модуля зажигания ВАЗ-2110. Если он функционирует нормально, то необходимо все внутри обработать автогерметиком. Это обеспечит максимальную герметичность агрегата — в него не может попасть ни вода, ни пыль.И прослужит такое устройство долгие годы. Но если проблема не в контактах или силовых транзисторах, лучше отказаться от идеи ремонта и приобрести новый модуль — на ВАЗ-2110 он стоит около 1500 рублей.

Совет.

Индикатор искры для двигателей с впрыском топлива можно использовать для быстрой проверки исправности системы зажигания. Его надевают на свечу зажигания и к ней подключают высоковольтный провод. При проверке необходимо руководствоваться прилагаемой к устройству инструкцией.

Комментарий.

В двигателе 21114 используется катушка зажигания. Двигатель 2111 может быть оснащен катушкой зажигания или модулем зажигания (см. Система управления двигателем). Замена катушки зажигания показана ниже. Замена модуля производится аналогично.

Для работы вам понадобится мультиметр.

Последовательность выполнения

1. Подготовив автомобиль к работе (см. «Подготовка автомобиля к обслуживанию и ремонту»), выключите зажигание.

2. Освободив защелку, отсоединить колодку жгута проводов (1) от выводов катушки зажигания (модуля) (2).

3. Включив зажигание, измерьте напряжение вольтметром между выводом 15 и массой (для катушки зажигания) или между выводами C и D (для модуля зажигания) блока жгута проводов.

Внимание!

После измерения выключите зажигание.

Комментарий.

Напряжение должно быть не менее 12 В Если напряжение на блок не подается или оно меньше 12 В, значит, это разряженная аккумуляторная батарея, неисправна силовая цепь или неисправен ЭБУ.

Проверить на неисправность модуль зажигания можно, заменив его на заведомо исправный. Катушка зажигания можно проверить омметром.

4. Отсоедините высоковольтные провода от свечей зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

5. Торцевым ключом на 13 мм отвернуть два болта верхнего крепления кронштейна катушки (модуля) зажигания.

6. Ключ на 17 мм, ослабив затяжку болта крепления нижнего кронштейна, снимаем кронштейн вместе с катушкой (модулем).

7. Отсоедините высоковольтные провода от катушки зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

8. Омметром измеряем электрическое сопротивление между центральной клеммой 15 и корпусом (кронштейном).Прибор должен указывать на отсутствие замыкания первичной обмотки катушки на массу. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами 1a и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

Комментарий.

При измерении малых значений электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

9. С помощью омметра измерьте сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом 5 мм открутите четыре винта, которыми катушка крепится к кронштейну, и снимите катушку.

Комментарий.

Для снятия модуля зажигания понадобится торцевой ключ на 10 мм с глубокой головкой, откручиваем 3 винта его крепления

11.Установите катушку (модуль) зажигания в обратном порядке. Подключаем высоковольтные провода в соответствии с номерами цилиндров, нанесенными на каждый провод и на корпус катушки (модуля) рядом с выводами.

Совет.

Так как нумерация выводов на катушке (модуле), установленной на двигателе, не видна, то высоковольтные провода лучше подключить к выводам катушки (модуля) зажигания перед установкой ее на двигатель.

Выполняет одну из основных функций в системе зажигания (СЗ) в целом.Благодаря этому агрегату оптимальный запуск мотора, а также его нормальная работа в дальнейшем. Подробнее о неисправностях устройства, а также его замене вы можете узнать из этого материала.

Описание модуля зажигания

Прежде чем говорить о тестировании и замене МЗ в нашем ВАЗ 2111, давайте разберемся с основной информацией. Для начала предлагаем узнать, что такое модуль зажигания 2111 и где он находится.

Назначение и местонахождение

Как уже говорилось выше, МЗ — одно из основных устройств в системе зажигания.Конечно, если вдуматься, то все компоненты системы очень важны, так как от них зависит качество работы. блок питания в общем. Но если этот агрегат начнет работать с перебоями, то в двигателе перестанут работать как минимум два цилиндра, а то и все четыре. Это связано с тем, что сам модуль состоит из двух катушек, одна из которых подает ток на первый и четвертый цилиндры, а вторая — на второй и третий. Соответственно, выход из строя одной катушки приведет к тому, что два цилиндра выйдут из строя, что скажется на работе мотора в целом.

Назначение этого устройства состоит в том, что оно преобразует напряжение, подаваемое от прерывателя, в сигнал высокого напряжения. Соответственно, этот импульс прикладывается к пробкам цилиндров в определенном порядке. Он используется для воспламенения горючей смеси в цилиндрах двигателя, что способствует его нормальному запуску и работе.

Лада двенадцатой модели

Что касается расположения, найти 2112 16 клапанов несложно, она находится в подкапотном пространстве. Откройте капот и посмотрите на свечи зажигания — они подключены, которые выходят прямо из самого модуля.Сама MZ представляет собой маленькую черную квадратную коробку, поэтому ее ни с чем не спутаешь.

Общие неисправности

Только диагностика позволит точно определить неисправность модуля, но есть косвенные признаки, которые могут сообщить автовладельцу о проблеме в работе устройства.

П при неисправности МЗ на приборной панели отображается ошибка.

Итак, в каких случаях необходима замена или ремонт модуля зажигания ВАЗ:

1. Запуск трансмиссии стал сложнее.Теперь водителю нужно больше повернуть стартер, чтобы запустить двигатель.
2. Двигатель, работающий на холостом ходу, стал нестабильным. Мотор может быть тройным, при этом скорость может увеличиваться и уменьшаться.
3. Мощность силового агрегата вообще снизилась. Когда вы нажимаете педаль газа, автомобилю требуется больше времени для разгона. Этот симптом особенно заметен при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель давит на газ, но эффекта от этого нет.
4. Увеличился расход топлива. Конечно, определить такую ​​неисправность без счетчика расхода топлива будет проблематично. Но если вы привыкли заправлять определенное количество топлива на определенный пробег, то вы тоже можете узнать этот знак (автор видео — канал Auto_Repair).

Все эти симптомы, как было сказано выше, являются косвенными, так как могут проявляться и при других неисправностях. Например, если забился топливный фильтр или подошел к концу срок его службы.Также такие признаки появляются в результате износа свечей зажигания или высоковольтных проводов. Поэтому, если вы столкнулись с такой проблемой, то в первую очередь следует произвести, убедиться, что на них нет нагара, а также проверить бронепровода. Бывает, что один из проводов просто плохо подключен к свече, либо сломан, либо изношен.

Проверка МН своими руками

Существует несколько вариантов проверки устройства своими руками в домашних условиях, мы рассмотрим самый простой.

Для проведения самостоятельной диагностики необходимо знать, за что отвечают провода, подключенные к модулю:

• красно-синий — обеспечивает питание устройства напряжением 12 В;
• коричневый провод — это масса, обычно подключается к кузову автомобиля;
• бело-синий — подключается к свечам первого и четвертого цилиндров;
• красно-серый провод подключается к свечам зажигания второго и третьего цилиндров.

Схема модуля ВАЗ

Для начала нужно проверить своими руками, что все импульсы поступают на устройство зажигания 2112:

1. Прежде всего нужно выключить зажигание и отсоединить разъем.
2. Далее ключ в замке нужно установить в положение I.
3. Теперь вам нужен коммутируемый вольтметр, его нужно подключить к минусовой клемме аккумулятора.
4. Со вторым щупом, то есть плюсом, нужно найти на разъеме контакт 12 вольт.
5. При подключении к управляющему контакту стрелка на тестере покажет почти 0.
6. Если стартер заработает, параметры могут увеличиться, но при этом они будут не более 0.7 вольт. Обратите внимание, что уровень напряжения на обоих управляющих контактах должен быть одинаковым.

Есть еще один вариант проверки — можно диагностировать работоспособность модуля с помощью коммутируемого омметра. В данном случае имеется в виду указательный тестер, а не цифровой. Сначала нужно подключить щупы устройства к контактам 1 и 4 модуля, а затем к контактам 2 и 3. В итоге диагностика должна показать тот же результат.

Обратите внимание, что в зависимости от производителя эти параметры могут отличаться:

• для приборов производства АТЕ-2 под номером 3705010-02 этот параметр должен быть порядка 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от описанных выше, то модуль необходимо заменить. Учтите, что индуктивность катушек, установленных внутри МЗ, достаточно велика, соответственно при подключении омметра может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем одновременно прикасаться к выводам щупов (автор видео — ВЧ Автоэлектрик).

Инструкции по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала, что прибор требует замены, то можно поменять МЗ своими руками.

Процесс замены выглядит так:

1. Сначала отключите питание в бортовой сети, для этого нужно просто отсоединить минусовую клемму от АКБ. Многие автолюбители пренебрегают этим шагом, хотя на самом деле он очень важен. Если не отсоединить аккумулятор, это может вызвать короткое замыкание из-за влаги или других внешних воздействий во время ремонта. А если это произойдет, то есть вероятность, что придется полностью менять проводку в машине.Итак, чтобы сбросить клемму с АКБ, нужно просто отвернуть болт, фиксирующий ее, гаечным ключом.
2. Сделав это, вам необходимо будет отсоединить от модуля все высоковольтные провода, подключенные к модулю. При этом нужно запомнить их расположение, чтобы при установке случайно не перепутали, что, опять же, может быть чревато для всей системы в целом.
3. После выполнения этих действий потребуется отсоединить разъем с проводами от самого устройства.Для этого возьмитесь рукой за блок и нажмите на защелку, с помощью которой он крепится — крепление находится внизу, рукой это чувствуется. Сделав это, вам нужно будет снять блок и отложить его в сторону, чтобы он не мешал вам в дальнейшем.
4. Итак, теперь у вас есть два пути — демонтировать устройство вместе с креплением или снять его отдельно. Первый вариант обычно актуален в тех случаях, когда помимо замены МЗ нужно выполнить другие ремонтные действия, например, добраться до сливного отверстия антифриза своего блока цилиндров.Конечно, будет удобнее демонтировать модуль отдельно, но тогда доступ к другим частям и элементам будет закрыт. Для демонтажа потребуется своими руками открутить гайки, которыми устройство крепится к кронштейну.
   В зависимости от автомобиля гайки могут быть разными, например, они могут быть выполнены в виде шестигранных шпилек. Если так, то для их откручивания понадобится шестигранник. В любом случае, открутив гайки, необходимо демонтировать модуль с посадочного места.
5. Процедура установки нового модуля выполняется аналогично, только в обратном порядке.При подключении своими руками будьте осторожны и обязательно правильно подключите все провода, которые подключаются к модулю от свечей зажигания. Если на этом этапе вы перепутаете номера цилиндров на высоковольтных кабелях, силовой агрегат может работать некорректно или вообще не запуститься.

Фото-галерея «Замена MH своими руками»

Цена вопроса

Стоимость устройства напрямую зависит от производителя. Например, цена на новый МЗ от производителя СОАТЭ составляет около 1700 рублей.У производителя BOSCH модуль будет стоить около 2 тысяч рублей, у General Motors — около 5 тысяч рублей.

Часто при выходе из строя модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 есть альтернативный способ — ремонт. Без должных знаний автоэлектрика, конечно, будет тяжело. Эта статья по мере возможности расскажет, как отремонтировать модуль зажигания своими руками.

Модуль зажигания

Прежде чем приступить к ремонту модуля зажигания, стоит разобраться, из чего он состоит. Итак, рассмотрим конструкцию этого элемента:

1. Две катушки зажигания, генерирующие импульс высокого напряжения.
2. Двухканальный переключатель.

Если есть проблемы с работой модуля зажигания, на то есть причины. Стоит предупредить, что при данной неисправности не загорится контрольная лампа «Check Engine»: остановка двигателя, пропадание искры, перебои в работе силового агрегата и прочее.

Для диагностики и ремонта требуются базовые знания не только по обычной электрике, но и по принципам работы автоэлектрики.Также для успешного процесса потребуются навыки использования цифрового мультиметра.

Ремонтный процесс

Часто импульс высокого напряжения теряется в цилиндрах 2 и 3 … Итак, чтобы приступить к ремонту модуля зажигания, вам, конечно же, потребуется его демонтировать. Для этого отключите высоковольтные провода и открутите сам узел от креплений. Когда подготовительные операции завершены, можно переходить непосредственно к процессу ремонта:

1. Отрываем алюминиевую пластину.




   Откройте алюминиевую пластину отверткой

2. Внутренний мир модуля зажигания довольно богат и сложен, на первый взгляд, но все намного проще. После вскрытия видна печатная плата в силиконе. Снимаем этот герметик. Алюминиевые провода, которые подключаются к контактам разъемов и катушек, сломаны.




   Открытие крышки

3. Разбираем компьютерную мышь, а точнее нужны только ее многожильные провода.Так же убираем с платы все соединения.




   Схема пайки проводов и расположение элементов на платах

4. В схему модуля зажигания входят два переключателя L497D1 и два транзистора типа BU931, которые считаются достаточно мощными. Паяем все специальным флюсом для алюминия.




   Схема модуля зажигания в сборе

5. Первым делом припаяем провода прямо к плате. Но припаять проводку к коллекторам транзисторов гораздо сложнее, так как при изготовлении они покрываются специальным металлом.Этот материал сложно паять. Сначала снимаем с металла верхний слой. Перед пайкой, чтобы тепло не расщеплялось, нужно поставить пластину на плиту и нагреть до 180 градусов Цельсия.
6. Теперь припаиваем провода к контактному модулю. Провод должен быть как можно короче.
7. Чтобы изолировать место пайки контакта, покрываем его лаком. Можно использовать для ногтей.
8. Проверяем готовый продукт на работоспособность.




   Модуль зажигания в сборе

Видео о ремонте модуля зажигания на ВАЗ-2112

Видеоматериал расскажет о ремонте модуля зажигания, а также о том, как снять его с автомобиля.

выводы

Как оказалось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно иметь базовые знания по электронике и уметь держать паяльник в руках, остальное — дело техники.

Контактная группа замка зажигания ВАЗ 2109. Распиновка замка зажигания ВАЗ

.

Неисправный замок зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.Из-за этого неисправность замка зажигания на ВАЗ 2109 может стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями замка зажигания и объяснить, как их исправить.

Что такое

Сначала приведем структуру замка. Узнаем, как он выглядит, из чего состоит, каков принцип работы и так далее:

• Как уже говорилось, выключатель зажигания — очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, не зависящие от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

• Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема розжига на «девятке».

Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то вы можете исправить их самостоятельно, ведь, как правило, у «девятки» устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Ниже приведены советы, как убедиться, что переключатель зажигания действительно не работает:

• Вставляем ключ зажигания и поворачиваем его в определенное положение.В цепи должно быть короткое замыкание. Смотрим по схеме: если положение клавиши «1», работает ли внешнее освещение или приборы управления;
• Рекомендуется проверять все положения замка. Если наблюдаются отклонения от нормы, проблема с замком;
• Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано. Замок на рабочем рулевом колесе должен сработать только при повторном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок, можно так: взять обычную переносную лампу и одним концом соединить ее с массой, другим — с замком.Включаем зажигание — если лампочка горит нормально, значит, замок в порядке. Если свет тусклый или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте следующие:

• Замок заклинило. Это наблюдается даже в «девятках», когда ставится новый замок. Причина — заводской брак или то, что указано ниже.

Примечание. Замок может заклинивать из-за проблем с взаимодействием со стартером.В этом случае нужно ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок заклинивает.

• Замок может со временем изнашиваться, и это приведет к его плохой работе;
• Замок зажигания легко приходит в негодность в случае неудачной попытки угона автомобиля, а также любого неосторожного обращения.

Ремонт и замена

Как правило, замок можно отремонтировать. Если не получится, придется заменить его полностью (см. Замена замка зажигания ВАЗ своими силами).Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не решена или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимите кожух рулевой колонки и открутите болты крепления зажима замка зажигания.

Примечание. У болтов есть срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

• Отсоединяем две части хомута так, чтобы они вышли из зацепления;
• Личинка может быть изменена уже на этом этапе операции;
• Вытаскиваем боковой штифт, который держит личинку в замке.

Наконечник. Демонтировать личинку несложно тонкой отверткой, например, от часов. При этом необходимо постучать по замку молотком.

• Если вытащить личинку после удаления бокового штифта не удается, можно попробовать высверлить личинку тонким сверлом;
• Если снова удалить личинку не удалось, то рекомендуется удалить фиксатор навсегда;
• Снимите заглушки проводов.

Примечание. Одна из заглушек (та, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно подложить руку под панель.

• Если замок зажигания с реле, то достаем его из-под панели;
• Отсоединить контактный разъем;
• Так же снимаем массовую проволоку;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверяем работу на месте перед тем, как поставить все на место.Поверните ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Замена контактной группы замка, если неисправность замка именно в этом, с точки зрения денежных затрат, наиболее выгодна.Действия сводятся к снятию блокировки (как это сделать, написано выше). Вот несколько рекомендаций, о которых следует помнить:

• Перед отключением контактов нужно их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое первым должно быть удалено. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким способом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фото-материалы и схемы, посмотреть тематический видеообзор.Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

МастераВаза.ру

Замок зажигания ВАЗ 2109

Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену выключателя зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109

Выверните шесть винтов, крепящих нижнюю крышку рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхнюю крышку рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами переключателя зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы выключить противоугонное устройство. Снимите четыре крепежных болта (два болта расположены наверху колонны).Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 проводится в обратной последовательности.

Замок зажигания ВАЗ 2109 электрическая схема

Схема подключения замка зажигания ВАЗ 2109 и схема подключения выключателя зажигания 1 — реле зажигания, 2 — штекерный разъем выключателя зажигания, 3 — выключатель зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109

Устройство для снятия и установки выключателя зажигания, а также схема подключения контактной группы выключателя зажигания ВАЗ 2109 не зависят от типа щитка приборов — высокий, низкий, а замки зажигания — это одно и тоже.

1. При необходимости замены
2. Методы поиска и устранения неисправностей
3. Обучение
4. Удаление сломанного замка
5. Установить новое устройство
6. Проверка блокировки рулевого управления

Выключатель, он же зажигание, играет огромную роль в «пусковой» системе ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и других элементов электрических схем. Сегодня мы поговорим о замке зажигания ВАЗ 2114, причинах его замены, порядке демонтажа и многом другом.

При необходимости замены

Существует несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена блока. К причинам неисправности зажигания ВАЗ 2114 можно отнести:

• Механическая поломка ключей;
• Потеря ключа;
• Повреждение замка в результате попытки кражи;
• Отказ зажигания

Методы поиска и устранения неисправностей

Есть два метода устранения неполадок:

Визуальный метод определения неисправности или поломки контактных элементов выключателя зажигания, предлагаем изучить таблицу.

Для работы понадобятся мини-тестер и мультиметр в режиме омметра:

• Отсоедините силовой блок от замка зажигания. Для этого снимите обшивку с рулевой колонки;
• Переключите мультиметр на омметр;
• На колодке, идущей от замка, нужно найти 7 и 4 контакта, соответствующие контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На блоке найдите контакты 7 и 3, соответствующие 50 и 30.Также подключите к ним мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• При хорошем состоянии устройство покажет нулевое сопротивление в обоих тестовых случаях.

Обучение

На этапе подготовки вам нужно будет собрать рядом с собой необходимые инструменты, которые пригодятся в процессе демонтажа и установки нового выключателя зажигания. Также необходимо снять крышку рулевого управления и подрулевые переключатели.Сделать это довольно сложно, но мы постепенно расскажем вам обо всех нюансах этих подготовительных мероприятий. Так что вы легко сможете сами разобраться, как снять ключ зажигания на ВАЗ 2114.

Из инструментов вам понадобится:

• Отвертка крестообразная прочная;
• гаечный ключ на 10 мм;
• Долото;
• Hammer;
• Плоскогубцы или плоскогубцы;
• Новый замок зажигания в сборе;
• Винты крепления замка (4 шт.).

Теперь переходим к корпусу и переключателям. Для более удобной работы многие советуют снимать подрулевые переключатели и сам руль. Демонтаж кожуха осуществляется в следующей последовательности:

1. Отсоедините отрицательный провод от аккумуляторной батареи. Требования по собственной безопасности и защите от поражения электрическим током пока не отменены;
2. Выверните три винта, которыми крепятся две части корпуса. Для этого пригодится отвертка;
3. Выкрутите саморез, соединяющий корпус с разъемом подрулевого переключателя;
4. Удалите два винта, которые удерживают нижнюю часть корпуса на рулевой колонке;
5. Рычаг, фиксирующий колонну в углу, ведет вниз;
6. Руль тоже падает;
7. Далее снимается нижний кожух;
8. Электропитание от аварийки должно быть отключено;
9. Теперь вы можете снять верхний кожух;
10. Для демонтажа подрулевых переключателей нужно действовать по порядку;
11. Нажмите одновременно на оба фиксатора и тем самым снимите элементы с сидений;
12. Отсоедините их от силового блока.

Удаление сломанного замка

На практике заменить замок зажигания на ВАЗ 2114 будет невозможно, пока не избавишься от старого. Сделать это несложно, но некоторое время придется уделить своей машине.

1. Когда вы открыли доступ к замку зажигания, а точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет голов.
2. Это явление является частью «уникальной» заводской противоугонной системы, которую выполняет АвтоВАЗ.Фактически такая система затрудняет запуск мотора преступниками, у которых нет ключа. Так что не ругайте их сильно.
3. С помощью долота и молотка эти болты ослабляются, и их снятие выполняется плоскогубцами.
4. Далее снимает скобу с колонны;
5. Обязательно отключите силовой блок. В целом схема подключения замка зажигания ВАЗ 2114 проста, если покупать в сборе. Не нужно ничего паять и выяснять, какой провод куда ведет.В блоке все собрано, осталось только вставить в соответствующий разъем. И это все.
6. Отсоединив силовой блок, теперь можно окончательно избавиться от вышедшего из строя выключателя зажигания.

Установить новое устройство

Теперь можно наконец приступить непосредственно к замене сломанного или изношенного замка зажигания на вашем автомобиле ВАЗ2114.

Для этого выполните следующую последовательность действий:

• Вставьте ключ в новый замок и поверните его в первое положение.Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции кузова;
• Вставьте замок на место, соблюдая последовательность, обратную демонтажу;
• Затяните четыре крепежных болта и немного затяните их.

Проверка блокировки рулевого управления

Если вы не проверите блокировку рулевого колеса на работоспособность, вы можете столкнуться с определенными проблемами в будущем. Поэтому не тратьте время на это мероприятие.Он заключается в вытаскивании ключа из замка зажигания и повороте руля на небольшой угол.

1. Если замка нет, необходимо будет немного отрегулировать положение замка. Убедитесь, что он входит в паз на рулевом валу.
2. Если замок работает исправно, придется полностью затянуть четыре установленных отрывных болта. Крутите, пока головки не сломаются.

Когда установка замка завершена, проверка пройдена, не забудьте подключить устройство к питанию и запустить двигатель.Если он завелся, все системы, зависящие от замка зажигания, работают, можно полностью приступить к повторной сборке. Следуйте инструкциям по обратному демонтажу крышки, подрулевых переключателей. Не будет лишним одновременно проверять состояние определенных узлов. Не исключено, что одному из них тоже нужна замена или небольшая профилактика.

Добро пожаловать! Замок зажигания ломается довольно редко, но все же бывает. После того, как замок сломается, его конечно необходимо заменить на новый, но вы спрашиваете, как это сделать? Некоторые люди до сих пор знают ответ на этот вопрос, а некоторые нет.Для несведущих людей мы как раз подготовили эту статью, в которой подробно расскажем, как идет замена замка зажигания. А в конце статьи вы найдете видеоролик, в котором будет подробно описан процесс замены этой блокировки.

Примечание! Для замены замка зажигания вам понадобятся следующие инструменты: Во-первых, вам понадобятся отвертки, а также дрель, небольшой молоток, плоскогубцы и обязательно нужно запастись зубилом!

Резюме:

• Замена переключателя зажигания
• Проверка колодок проводов
• Замена контактной группы
• Важно!
• Дополнительный видеоматериал

Когда нужно менять замок зажигания и группу контактов? Его необходимо заменить при поломке, а также при утере ключа, и даже если личинка в замке перестала вращаться и застопорилась на одном месте.Контактную группу необходимо заменить, когда она деформирована, и даже если после поворота ключа в замке двигатель на автомобиле перестал запускаться.

Примечание! Прежде чем сразу сказать, что во всем виновата контактная группа замка, сначала проверьте на работоспособность контакты его проводных колодок. (Как проверить контакты контактной группы, см. Ниже в рубрике: «Проверка контактов колодок»)

Как заменить выключатель зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Удаление: 1) В начале фразы «Батарея — это аккумуляторная батарея» отвинтите гайку, которая удерживает клемму «-» на батарее, а затем выбросьте клемму.(Как снять минусовую клемму с АКБ, смотрите в статье «Замена АКБ на ВАЗ» в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба подрулевых переключателя. (О том, как снять крышку и оба переключателя, см .: «Замена вспомогательных переключателей рулевого управления»)

• Далее операция для наглядности будет показана со снятым рулевым колесом, но вы все равно можете снять выключатель зажигания, не снимая рулевое колесо.

3) Затем вставьте, если замок позволяет, тогда в этом случае вставьте в него ключ зажигания и установите его в положение «0».

Примечание! Ключ должен быть установлен в это положение только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится выключатель зажигания. В том случае, если у этих болтов есть болты с обрезной головкой, то сбейте их молотком и зубилом. (Обязательно прочтите «Важно!»)

Примечание! Если не получается, попробуйте просверлить все четыре болта, но делайте это осторожно, ничего не повредив!

5) После того, как болты будут ослаблены, извлеките их из отверстия плоскогубцами.

Новый замок устанавливается в порядке, обратном снятию.

Проверка колодок проводов:

1) Вначале снимите замок с автомобиля, используя для этого текст выше.

Примечание! Прибор должен четко показывать «0», в противном случае замените контактную группу!

Замена контактной группы:

1) Для начала при снятом зажигании отверткой ослабьте винт, которым крепится крышка зажигания.

2) Затем с помощью отвертки выдавите две пластиковые защелки, фиксирующие крышку замка.

3) Затем снимите крышку.

4) И, наконец, снимаем контактную группу с замка зажигания.

Примечание! Установка контактной группы производится в обратной последовательности!

Важно! Не на всех автомобилях семейства Самара замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится только двумя болтами, а сверху фиксируется крючком, указанным красной стрелкой!

Дополнительный видеоматериал: Ниже мы подготовили видеоролик, связанный с заменой замка зажигания на автомобилях семейства Самара.

И для выявления тех или иных неисправностей следует приступить к ее устранению и последующей замене. Для проведения ремонтных работ подготовьте стандартный набор инструментов и выполните следующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, отсоединив отрицательную клемму от АКБ.
• Далее нужно снять пластиковую декоративную крышку рулевого вала. Для этого отверткой Phillips открутите все винты, которыми он крепится снизу.Эта крышка состоит из двух половинок, ослабив винты, отсоедините их и снимите.

• Теперь можно снять накладку замка, после чего отсоединяем от нее колодку с проводами питания и колодку с проводами от реле питания.

• Теперь можно снять замок. Для этого вставьте ключ и поверните личинку в положение «0», тем самым отломив противоугонную защелку. Затем откручиваем винты крепления обоймы замка и снимаем его.Если замок не снимался более одного раза, то головки крепежных винтов будут срезаны, в этом случае их необходимо просверлить или сбить стамеской.

На этом ремонтные работы закончены. Замените и переустановите в обратном порядке.

Учитывая, что выключатель зажигания предназначен для выполнения двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно отнести заклинивание личинки в одном из положений, когда невозможно повернуть ключ.Контактная группа, которую пора менять, когда двигатель автомобиля не запускается при повороте ключа или произошла деформация.

Электрические неисправности могут возникнуть при любом положении ключа, так как связаны с нарушением целостности электросети.

В ситуации, когда нет контакта, все компоненты системы не работают. Если контакт окажется не в том месте, где он требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.

Замена и проверка зажигания

Для замены замка зажигания необходимо произвести все действия в определенной последовательности:

1. Перед заменой снимите отрицательную клемму с аккумуляторной батареи.
2. Снимите кожух рулевой колонки и два переключателя, расположенные под рулевым колесом.
3. После этого нужно вставить ключ в замок зажигания и установить его в нулевое положение. Это необходимо для того, чтобы противоугонное устройство отключилось.
4. Далее откручиваем 4 болта, которые держат выключатель зажигания. Если установлены болты с отрезной головкой, их следует сбить молотком и зубилом.
5. После откручивания (сбивания) болтов вынуть их из отверстий плоскогубцами.
6. Снимите скобу с левой стороны, а затем с правой — снимите замок зажигания.
7. Затем отсоедините колодку проводов от электрического разъема.
8. Залезть под приборную панель, там отсоединить разъемы замка зажигания от реле.

Установка нового замка должна производиться пошагово в обратном порядке.

Для проверки контактов на колодке проводов используйте омметр. На устройстве должен отображаться ноль. Если его показания другие — смени контактную группу.

Чтобы изменить группу контактов, выполните следующие действия:

1. Отверткой открутите винт, которым крепится крышка.
2. Откиньте назад пластиковые защелки, удерживающие крышку, затем снимите ее.
3. Удалить контактную группу.

Выключатель зажигания во время работы подает ток от аккумуляторной батареи на тяговое реле стартера. Это важная деталь, без которой машина не справится со своей задачей. Замок зажигания не только регулирует мощность, но и предотвращает разряд аккумулятора в спокойном состоянии. Двигатель запускается стартером от поворота ключа.

В целом цепь зажигания ВАЗ-2109 представлена ​​механической и электрической частями. Механика регулирует блокировку передних колес; если ключ не вставлен в замок, они запираются.Электрическая часть — это подача напряжения в зависимости от положения ключа на необходимые участки электрической цепи. Он находится в панели приборов в цепи подключения проводов. В старых моделях использовалась низкая панель, а в новых — высокая.

Виды замков

Рассмотрим подробнее, что это за замки зажигания. На автомобиле ВАЗ-2109 имеются замки следующих типов:

1. Новый образец. Замок имеет три положения и короткий ключ.
2. Старый образец. Замок имеет четыре положения, длинный ключ и реле зажигания, четвертое положение — для габаритного света.

Извлечение ключа происходит в одной позиции вне системы. В первой позиции включается радио. Во втором рабочем положении запускаются все потребители электроэнергии. В исходной точке включается один стартер и отключается питание системы, потребляющей энергию. Когда двигатель работает, ключ возвращается во второе положение.В состоянии покоя без ключа в замке, в нулевом положении могут продолжать работать только осветительные приборы и аварийная сигнализация.

Таким образом, изучив схему замка зажигания на ВАЗ-2109, следует отметить, что замок состоит из механиков и электриков, где расположены контактные провода, которые подают ток и тем самым заводят автомобиль.

Замок зажигания ВАЗ 2108 2109 21099 бывает старой и новой моделей:
— старый имеет четыре положения, реле и длинный ключ,
— новый без реле и с коротким ключом в трех положениях.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа повернуть руль не получится, даже если обойти электрическую часть замка и завести машину. Чтобы повернуть руль, вам потребуется разобрать замок и снять механический замок.
Неисправности на электрической части выключателя зажигания ВАЗ 2108 2109 21099 их всего две (как и все электрики):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого откручиваем винты, которыми верхняя и нижняя части крепятся друг к другу. Сняв защиту, сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутите пластиковую крышку замка зажигания отверткой.Снимаем это.

3) Снимите контактную группу выключателя зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится переключателем зажигания новой модели, необходимо будет немного переделать проводку.

Просто не сможет подключиться, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Устанавливаем новый замок в обратной последовательности.
Отдельно продается контактная группа выключателя зажигания, которую можно заменить, не касаясь всего замка.
Проверка Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрения необходима схема, указывающая, какие контакты замыкаются вместе при разных положениях ключа в замке зажигания.

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — на стартере,
Розовый — + 12В
Коричневый — + 12В на поворот на реле зажигания,
Белый — реле зажигания включено,
Черный, синий — другие потребители.
Позиция ключа «0»:
Ни один провод в контактной группе не должен звонить другим. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания включено и система зажигания ВАЗ 2108 2109 21099 запитана по сине-черному проводу.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа «2»:
В этом положении снова остается включенным реле зажигания, на реле стартера подается +12 В.
Белый закрывается коричневым, розовым с красным и черным.
Ключевое положение «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию дальним светом фар.
Коричневый закрывается черным, совмещается с черным.
Типичный пример неисправности контактной группы: машина не заводится. Вы раскручиваете стартер. Начинаешь грешить на выключатель, датчик Холла. Но потом выясняется, что все работает, только система зажигания не запитана.То есть на замок зажигания ВАЗ 2108 2109 21099 не поступает питание на систему зажигания.

Назначение, устройство, функции, ремонт и замена

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в корпусе устройства, а вторая часть выполнена отдельно от клеммной колодки. При использовании неисправности в равной степени связаны с обеими частями замка зажигания, где клеммная колодка имеет немного больше проблем в процентном отношении.

Обратите внимание, что любые работы с электрической частью должны выполняться при условии снятия отрицательной клеммы. Это особенно важно, если нужно проверить работу потребителя. Рассмотрим подробнее отказы механической и электрической частей.

Механическая часть

Часто провоцирует механический отказ замка зажигания:

• затяжка ключа зажигания;
• заклинивание в одной из позиций. Как правило, такая проблема приводит к наклонному ключу зажигания, что, в свою очередь, требует дополнительных затрат на покупку новой детали.

В основном эти проблемы возникают из-за плохой сборки зажигания у недобросовестных производителей. Чтобы не приходилось часто менять изделие, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно часто выходит из строя. Заменить всегда можно, ведь такую ​​запчасть продают в любом магазине для авто.

Клеммная часть часто сгорает сама по себе или сгорает контакты, соединяющие определенные цепи питания.Также бывает, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты в разных положениях ключа зажигания. Этот перегрев вызывает длительное удерживание ключа в положении «стартер», когда водитель долгое время не может запустить двигатель своего автомобиля.

В таких случаях нужно покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы связь оставалась неизменной. Если вы производите замену в первый раз, вам нужно посмотреть на нижнюю часть замка зажигания и наметить цвета провода и клемм, к которым они подключены.У каждого из них на колодке свой номер, поэтому очень удобно записывать цвет провода и номер клеммы, чтобы ничего не перепутать.

Как подключить провода: схема

Для подключения к проводам на клеммной колодке имеются следующие выводы:

• «15»;
• «тридцать»;
• «30/1»;
• «50»;
• «Инт.»

На автомобиле ВАЗ 2106 замок зажигания является основным элементом системы управления бортовым электрооборудованием.Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться длительной бесперебойной работой и довольно часто автомобилисты сталкиваются с тем, что он выходит из строя.

Следовательно, они должны разобраться, что такое замок зажигания ВАЗ 2106, схема подключения, снять его, отремонтировать то, что вышло из строя, а затем смонтировать обратно, вспомнив при этом схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ-2106. Прочитав его, многие смогут самостоятельно отремонтировать замок на ВАЗ-2106 и больше не будут иметь проблем с его разборкой и установкой. Также он пригодится тем, кто не помнит, какая схема подключения каждого кабеля на устройстве.

основная информация

Основными элементами замков зажигания на ВАЗ 2106 являются система включения зажигания и цепь управления стартером.Напряжение прикладывается к данной цепи в определенном ключевом положении.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

• Электрическая часть представляет собой клемму для проводов, которая фиксируется в нижней части замка стопорным зажимом. Благодаря этому элементу происходит правильное распределение напряжения на бортовой электронике автомобиля.

Механическая часть устанавливается непосредственно в замок зажигания. Она отвечает в машине за блокировку руля, включение электроники и запуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106 поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

При использовании автомобиля неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны, и знать схему подключения.

Какие поломки могут быть в замке зажигания?

Как было сказано выше, практика показывает, что повреждения характерны для обеих частей замка и часто требуют замены той или иной половины.Иногда может выйти из строя катушка зажигания ВАЗ 2106

При обслуживании этих элементов нужно знать, что такое схема бесконтактного зажигания, и после этого необходимо отключить минусовую клемму на АКБ, кроме случаев проверки наличия напряжения на потребителях.

1. Механическая поломка

Самая частая неисправность механической части БЗС — это крутой поворот ключа, если вовремя не решить проблему с подключением, ключ заклинит в замке, либо он сломается.В результате вам придется менять весь замок, а такая замена потребует больших затрат.

Заводские замки зажигания от автомобилей ВАЗ-2106 очень редко ломаются таким способом, такая проблема характерна для китайских запчастей, ведь стоимость аналога намного ниже. Аналоги ремонту не подлежат, в отличие от запчастей автозавода LADA.

Если автомобилист сталкивается с подобной проблемой, то в дальнейшем, как правило, он уже приобретает оригинальную запчасть у АвтоВАЗа, уже не доверяя китайским производителям запчастей.

1. Электронная поломка

Часто неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и их тоже необходимо заменить. При этом важно помнить, что схема подключения играет огромную роль, и не стоит путать провода в некоторых местах.

Основные причины выхода из строя вывода зажигания:

• Контактное окисление.
• Частичное или полное сгорание проводов.

Плавление пластмассовой части клеммы.

Эти причины вызваны плохим контактом клемм на ВАЗ 2106, либо тем, что идет длительный запуск стартера.

В этом случае нужно менять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене нужно запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, или просто сфотографировать терминал на телефоне. У каждого контакта есть определенный номер.Итак, подключение может производиться по схеме, указанной на упаковке производителя. Если схемы нет или она потеряна, то читайте дальше.

Электросхема

Электронный блок замка имеет следующие контакты:

15 — к контакту подключается двойной синий провод с черной полосой.

30 — провод розовый. Отвечает за включение стартера.

30/1 — коричневый провод.

50 фиолетовый или красный.Цвет зависит от года выпуска автомобиля. Дополнительная цепь для запуска стартера.

INT — черный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигания.

Схема зажигания довольно простая, а распиновка проводов многим запоминается с первого раза.

Замена замка зажигания

Эту процедуру можно выполнить самостоятельно, если у вас есть хотя бы базовые навыки работы с инструментами, и в обязательном порядке.Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов проста и понятна. Поэтому самостоятельную замену, не обращаясь в сервисный центр, выполняют многие автомобилисты.

Для ремонта, отключения и подключения потребуется:

• плюс отвертка;
Отвертка шлицевая
• ;
• тонкое шило или маленькое розовое.

Перед ремонтом обязательно отсоединить минусовой полюс аккумуляторной батареи!

Многие знают, что напряжение 12В для человека не страшно и не боятся получить удар током.При этом забывают, что электричество может влиять не только на руку, но и на детали автомобиля. Если случайно замкнуть провода при попытке снять замок, это может привести к выходу из строя некоторых электронных компонентов машины.

Для замены потребуется взять большую крестовую отвертку и маленькую торцевую отвертку. Первым был демонтирован пластиковый кожух руля. Сначала снимается нижняя планка, затем верхняя планка. После снятия крышки все элементы замка становятся доступными и их можно снять.

Второй шаг — отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, т.к. распиновка проводов в этом случае важна. Об этом говорилось выше.

Открутив болты крепления самого замка небольшой отверткой, необходимо повернуть ключ автомобиля в «нулевое» положение. Теперь устройство должно легко и без усилий выходить из крепления.

На следующем этапе отсоединяются все провода, подходящие к замку зажигания.Для тех, кто присоединяется, схема перерисовывается или фотографируется, а остальные могут распечатать памятку из этой статьи. Это поможет им без проблем соединить деталь.

Затем ищем небольшую плоскую прорезь слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь вы можете вытащить замок зажигания из кронштейна, поддев его другой отверткой.

Установите и подсоедините новый замок в обратном порядке. Главное, правильно соединить все контакты, запомнив схему подключения, иначе можно обжечь провода.

Не забывайте, что при замене необходимо отключить минусовую клемму АКБ.

Классический автомобиль СССР, почти живая легенда, продукт труда инженеров Волжского автозавода, легковой автомобиль малого класса шестой итерации, одно время удивлял и восхищал ВАЗ 2106. Конечно, нет. Последним поводом для удивления советского человека стала неопытность машин относительно высокого класса, однако, несмотря на мелкие технические недочеты, «шестерка» представляла собой блестящую техническую работу.Особенно выделялась электрическая часть автомобильного оборудования.

Устройство электрооборудования ВАЗ шестой модели

Если посмотреть на принципиальную схему электрооборудования ВАЗ 2106 в полном виде, сразу можно заметить работоспособность подключения по однопроводному принципу. То есть все оборудование подключается к источнику тока последовательно от его «плюса», а кузов автомобиля или «масса» берет на себя роль «минуса». Это стало возможным благодаря его большой массе, большой вместимости.Корпус стал своеобразным проводником, связанным с «минусом» аккумулятора. Такой подход повысил уровень безопасности при эксплуатации электрооборудования, а также значительно сэкономил на проводке, ведь теперь ее нужно вдвое меньше.

Сейчас это никого не удивит, но так было не всегда. Да, ВАЗ 2106 был не первым в мире автомобилем с такой схемой электрооборудования, но он был первым по-настоящему массовым в СССР. В качестве источника тока для работы электрооборудования ВАЗ используется аккумуляторная батарея и генератор переменного тока.Ток от аккумуляторной батареи используется при запуске двигателя для проворачивания коленчатого вала и создания искры в свечах зажигания. Ток от генератора преобразуется выпрямительной системой в ток, приемлемый для транспортного средства, и подается в систему потребителями во время работы двигателя, а также в аккумулятор для компенсации потерь при запуске двигателя.

К сожалению, эта схема снимает часть полезной нагрузки с коленчатого вала, снижая выходную мощность.Однако где-то нужно брать электричество, правда? Ведь аккумулятор в силу ряда чисто физических причин (медленная зарядка, нестабильная сила тока, огромная диспропорция между емкостью, массой и размером и так далее) не в состоянии обеспечить током всех потребителей.

Электрооборудование системы ВАЗ 2106

Схема электрооборудования ВАЗ шестой модели включает в себя ряд систем, обеспечивающих работу потребителей в различных частях автомобиля.Это:

• система зажигания;
• система управления освещением;
• система работы прикуривателя;
Система запуска двигателя
• ;
• система управления электромагнитным клапаном карбюратора;
• очиститель и омыватель ветрового стекла;
• система обогрева;
• звуковая система;
• часть системы охлаждения двигателя;
• система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд поддерживающих элементов.Система снимает низкое напряжение с щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и в соответствии с порядком работы цилиндров двигателя подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии, чтобы создать электрический ток внутри цилиндра двигателя и воспламенить рабочую смесь.

Органы управления включают в себя все фары, такие как передние и противотуманные фары, лампы внутреннего освещения, лампы освещения багажника, а также установленные дополнительные элементы освещения.Это также включает сигналы поворота, стоп-сигналы, габаритные огни и другие. В целом эти устройства являются важной частью обеспечения соблюдения правил дорожного движения, поэтому они постоянно получают питание от аккумулятора, затем от генератора и отключаются в последнюю очередь. То же касается и системы звуковых сигналов, которые более четко информируют других участников дорожного движения об изменении ситуации на дороге.

Система запуска двигателя включает аккумулятор и ряд элементов, обеспечивающих большой ток для запуска всех потребителей и прокрутки вала двигателя до пусковой скорости.Когда коленчатый вал достигает этой частоты, включается генератор — теперь он питает всех потребителей и заряжает аккумулятор.

Для удовлетворительной работы системы подачи топлива на высоких оборотах в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу двигателя на холостом ходу и рабочий ход. Для управления им и синхронизации его работы с двигателем в схеме электрооборудования предусмотрена собственная отдельная система. Рекомендуется скачать принципиальную схему электрооборудования ВАЗ 2106 и ознакомиться с его работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильный нормальный тепловой режим ДВС, увеличивает ресурс самой дорогой части автомобиля. Индикаторы состояния автомобиля связаны с датчиками, установленными в критических местах ВАЗ 2106. Индикаторы снимают показания, преобразовывая физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. Из последних, в свою очередь, можно считать необходимую информацию.

ВАЗ-2106 имеет несколько систем электрооборудования, призванных облегчить жизнь водителю и повысить комфорт вождения. К ним относятся дворники, обогреватель, обогреватель стекол, прикуриватель и другие. Некоторые из них полезны, другие созданы по принципу «чтобы было». Какое использование — решать хозяину, но сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвленная и описать ее в одной статье не представляется возможным.Если есть желание или есть необходимость углубить и расширить знания о самом популярном автомобиле Союза, настоятельно рекомендуется ознакомиться со специальной специализированной литературой или хотя бы с фото схемы электрооборудования.

Основная особенность разводки ВАЗ 2106 электро в том, что она однопроволочная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом ВАЗ 2106, пространством под капотом и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая всем известная машина, как ВАЗ 2106, снова может чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за функционирование автомобиля, в полной мере имеет свои характеристики, а схема подключения в свою очередь:

• активирует электрическую цепь с помощью замка зажигания ВАЗ 2106;
• подключается к аккумулятору через блок предохранителей;
• проводит электрический ток в ключевых узлах.

Исходя из всего вышесказанного, все неисправности нужно начинать искать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Также он позволяет буксировать автомобили.

Каковы причины ремонта замка зажигания?

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
2. Первый режим дает возможность управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает работу обогрева автомобиля.
3. Второй режим отвечает за работу поворотников, панели приборов и системы зажигания.
4. Третья позиция обеспечивает питание клемм.

Замена выключателя зажигания может потребоваться один раз почти каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в таком случае проводку следует заменить как можно скорее, чтобы не доводить ситуацию до короткого замыкания.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

• отсоединить аккумулятор;
• откручиваем все винты кожуха под рулем и снимаем его;
• перевести ключевой узел в положение «0»;
• вставить шило в отверстие, чтобы снять фиксатор;
• пометить контактные провода, чтобы в дальнейшем их не путать;
• установите новый замок и выполните команду снова, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы вообще не нужно снимать замок зажигания. Но в любом случае не обязательно фактически «сдирать» все одной рукой, потому что обратно установить все, что было снято ранее, не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. В ВАЗ 2106 применены только качественные комплектующие.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, ровно по краям и сверху, и голограмма аккуратно не оторвется.

Отличительная черта подделки — плавное и точное движение ключа в замке, в подделках его обычно не так-то просто подать.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать иначе. Бесконтактное зажигание — популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение.Минусов у такого розжига нет. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, ускорение автомобиля становится более комфортным. Но главное преимущество — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно сделать самостоятельно.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов.Датчик импульсный, он создает колебания, которые поступают на транзисторный ключ. Благодаря этой подаче появляются другие импульсы, которые попадают в систему.

Схема ВАЗ 2106

не такая сложная, как кажется. В машине много других сложных сюрпризов, но это уж точно не схема подключения. Нужно знать и понимать, насколько важно понимать, что такое электрическая схема ВАЗ и на что она влияет, и есть ли какие-то сходства с другими моделями, например ВАЗ 21063.И независимо от того, сколько лет автомобилю, в каком году или столетии он был выпущен, информация об автомобиле всегда будет актуальной.

Схема ВАЗ может быть идентична другим своим моделям, а также другим элементам и механизмам, например схеме двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги довольно распространены, поэтому во всей «классике» элементы проводки могут быть идентичными.Не бойтесь таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно ими пользуются уже много лет.

Как известно, электрическая цепь в любом транспортном средстве является одной из основных составляющих. Схема электрооборудования позволяет водителю ВАЗ 2106 корректно обнаруживать неисправности системы при обнаружении неисправности оборудования. Данная статья посвящена разводке отечественной «шестерки».

Что входит в схему?

Вне зависимости от того, какая схема — контактная или бесконтактная (БСЗ), в электрическую схему транспортного средства входят следующие компоненты:

• аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
• устройство пускателя вывода «50»;
Генератор
• — один из основных элементов схемотехники ВАЗ 2106;
• монтажный блок с предохранителями для защиты цепей питания;
• выключатель зажигания;
Реле регулятора
• .

Следует отметить, что ВАЗ 2106 с БСЗ или без него изначально производилась с учетом однопроводного типа соединения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то здесь предусмотрена исключительно плюсовая проводка.

Устранение неисправностей

Если ВАЗ 2106 вынужден искать неисправную проводку, при проведении ремонтных работ необходимо полностью обесточить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в схемотехнике ВАЗ 2106 может произойти короткое замыкание. Диагностика поломок выявляется по схеме выше.

При перебоях в работе проводки есть несколько вариантов поведения автомобиля:

1. Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но прежде всего трамблер, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Гораздо реже выходит из строя генератор, но диагностике этого элемента в ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
2. Машина движется, но один или несколько элементов цепи не работают должным образом. Например, это могут быть сбои в работе света в салоне, поворотников, обогрева заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители исправны, то в случае с оптикой лампы сначала проверяют на работоспособность, после чего проводится разводка автомата ВАЗ 21063 с блоком питания или без него.

• управляет всеми возможностями системы зажигания;
• управляет работой охранной и противоугонной систем ВАЗ 21063;
• позволяет буксировать 21063 с исправной световой сигнализацией (видео Андрея Александрова).

Принцип работы электрооборудования

Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

1. В режиме 0 импульс от АКБ поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также устройство обогрева заднего стекла.
3. В режиме 2 включается система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой свисток, а также стеклоочистители.

В постоянном режиме по току в модели 21063 в соответствии со схемой работают рулевой клаксон, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Диагностика неисправности

Чтобы правильно произвести замену необходимых элементов схемы, при обнаружении неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны в том случае, если машина отказывается заводиться:

1. Проверьте аккумулятор.Может, он просто сбежал.
2. В первую очередь проверяется участок по цепи от генераторного устройства до катушки. При наличии обрывов в цепи производится замена и подключение новых проводов, а при окислении — зачистка контактов с помощью железной щетки. Если контакты начали «сыпаться», их тоже необходимо заменить.
3. Проверить катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель между высоковольтным корпусом и корпусом должна проскочить искра.
4. Проверить исправность свечей зажигания. Бывает, что причина невозможности запуска двигателя — нагар на свечах. Их легко почистить самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы используете.

Слабые места блока предохранителей

1. Плохое соединение предохранителя с гнездом, приводящее к подгоранию гнезд.
2. Во время работы автоматические предохранители всегда нагреваются, в результате чего они также негативно влияют на гнезда, находящиеся поблизости.
3. Агрегат необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это соответствует не очень высокому качеству их работы и надежности.

Распиновка разъема апс 6 Шевроле Нива. Как активировать иммобилайзер и что это

Иммобилайзер предназначен для предотвращения попыток несанкционированного доступа к автомобилю. Место установки иммобилайзера на ВАЗ-2114 находится в панели приборов, со стороны зажигания, над блоком управления двигателем.

Расположение иммобилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 в автомобиле

Дело в том, что тольяттинские конструкторы, создавшие «четверку», издевались над потребителем, установив ЭБУ и иммобилайзер под патрубки системы обогрева автомобиля . Таким образом, при нарушении герметичности системы их необходимо залить антифризом.

Что такое иммобилайзер и за что его ругают?

С начала 2000-х годов автомобильная противоугонная система (АПС) установлена ​​на всех инжекторных двигателях тольяттинского производства.

Иммобилайзер APS-6

Изначально первые «десятки» были поставлены АПС — 4 , вскоре их сменили более современные АПС — 6 .

По другому стандарту противоугонной системы называется иммобилайзер.

Смысл системы в следующем: попытка угона машины ни к чему не приведет. Злоумышленник не сможет запустить двигатель, а если он его запустит, то через несколько сотен метров подача топлива прекратится и двигатель заглохнет.

Идея хорошая, но при ее эксплуатации возникает ряд проблем:

• Сбой программного обеспечения . Электроника не видит обновления информации, поступающей от ключа зажигания, или не распознает ее. Были случаи, когда при остановке и выключении двигателя его уже нельзя было запустить.
• Блокировка двигателя из-за низкого заряда аккумулятора . Оставив машину зимой на стоянке на несколько дней, вы можете нечаянно активировать систему.
• Серьезные проблемы при подключении сигнализации с автозапуском.
• Обрыв, замыкание контакта из-за плохого расположения .

Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с несвязанным блоком, висящим внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остается фактом.

Поиск и устранение неисправностей

В случае, когда автомобиль с активным иммобилайзером не обменивается данными с компьютером, вам необходимо знать следующее: K — Line провод соединяет диагностический разъем и APS.Только после этого питание попадает в электронный блок управления.

В случае неисправности убедитесь, что система подключена к правильному разъему. Если результат положительный, можно попробовать отключить и подключить 9-й и 18-й контакты .

Вы получите прямое соединение между компьютером и диагностическим разъемом, минуя противоугонную систему.

При неисправностях, связанных с работой иммобилайзера, необходимо учитывать, что это сложное электронное устройство.Поэтому для устранения его неисправности рекомендуется обратиться к профессиональному автоэлектрику.

Важно! В случае поломок, связанных с его работой, необходимо знать, что восстановить работоспособность после вмешательства неумелых рук сложно, а в некоторых случаях и вовсе невозможно.

Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 в комплекте с иммобилайзером АПС-4

Когда вы решаете, нужно ли вам знать следующее.АПС-6 или 4 хоть и имеет ряд существенных недостатков, но реально противодействует хулиганам, которые могут решить прокатиться на машине, стоящей у подъезда. Сигнализация не отключает двигатель и топливную систему.

Противоугонная система 6-й серии наоборот отключает питание (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать после очередного глюка или нет. Но, по крайней мере, если они решат угнать машину, то для этого потребуется их собственный ЭБУ, вы не можете взять машину голыми руками.

Видео деактивации иммобилайзера

Шутка от АвтоВАЗа

Важно! При самостоятельном осмотре иммобилайзера обратите внимание на маркировку его плат. Дело в том, что в корпусе от APS-4 может стоять плата от 6-й серии. Это очередная, очередная злая шутка АвтоВАЗа.

Автомобили ВАЗ 2113, 2114, 2115 с системой впрыска топлива Электронная противоугонная система АПС-4 . Об установке системы свидетельствует наличие светодиодного индикатора на панели приборов справа от крышки рулевой колонки и специальные кодовые ключи, входящие в комплект ключей — два черных и один красный.

Когда APS-4 не работает, он не влияет на работу других систем автомобиля, однако для выполнения противоугонных функций система должна быть активирована. Проверить активацию можно следующим образом: если двигатель автомобиля можно запустить, не поднося черную клавишу к индикатору состояния, то система не работает. Активировать систему и «обучить» (подготовить к работе) черные ключи необходимо предприятию-продавцу во время предпродажной подготовки автомобиля.

При замене контроллера автомобильная противоугонная система автоматически переходит в состояние холостого хода.В этом случае его нужно будет снова активировать с помощью красной кнопки. При замене блока APS-4 необходимо повторно активировать систему с помощью нового красного ключа. Если красный ключ утерян, систему можно использовать, применив один или несколько ранее «обученных» черных ключей. В случае их утери необходимо заменить и контроллер системы управления двигателем, и блок APS-4 .

Активированная система начинает работать автоматически. Он предотвращает первый запуск двигателя, требуя удерживания черной клавиши индикатора состояния.После остановки двигателя, если водительская дверь не открывалась или была открыта, но не закрылась, APS-4 перейдет в режим охраны через 5 минут. Если дверь водителя сначала была открыта, а затем закрыта, постановка на охрану произойдет через 30 секунд после закрытия двери. В обоих случаях за 15 секунд до включения режима охраны система издаст ускоренный звук, а светодиод будет мигать. Вы можете отменить постановку на охрану, повернув ключ зажигания в положение I («зажигание»).

Чтобы снять автомобиль с охраны, откройте и закройте дверь водителя (в этом случае светодиодный индикатор состояния будет мигать 2 раза в секунду в течение полутора минут) или включите и выключите зажигание (светодиодный индикатор состояния будет мигать 10 с).При этом одну из черных клавиш следует поднести к индикатору состояния (на расстояние не более 13 мм).

После распознавания кода клавиши светодиод должен загореться на 2 секунды и погаснуть, а зуммер должен подать двойной сигнал. Теперь вы можете включить зажигание и запустить двигатель.

Для снятия автомобиля с охраны используйте только черные ключи из комплекта, поставляемого с автомобилем. Использование красного ключа может привести к блокировке запуска двигателя.

На неисправность

APS-4 указывает мигание светодиода индикатора состояния с частотой 1 раз в секунду при снятии системы с охраны (при этом не запускается двигатель).Если светодиод мигает 1-2 раза и гаснет, а двигатель не запускается, неисправность не связана с противоугонной системой.

I. Что это такое

Итак — иммобилайзер ВАЗ — штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме «классики»). Изначально при выходе с завода все иммобилайзеры находятся в необученном состоянии, то есть с неактивной функцией защиты. В комплект входят 3 ключа — 2 черных «рабочих» и красный «мастер-ключ» для обучения системы.Обучение, как правило, проводится при продаже автомобиля или самостоятельно владельцем автомобиля.

Принцип работы иммобилайзера довольно прост. Он обменивается данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть без дополнительных блокировок. Разрешение на запуск двигателя дается только после успешной инициализации (чтения) черного ключа. При попытке завести автомобиль, который не был снят с охраны, ЭБУ блокирует цепи зажигания и топливного насоса.

Как уже отмечалось, обмен данными между иммобилайзером и компьютером происходит через диагностическую линию K-Line, поэтому его можно отключить или отключить код (!) Даже невинно подключив диагностическое оборудование при включении зажигания. включен (проверено на собственном опыте) или помехи от обычного сотового телефона. Также при наличии иммобилайзера ни в коем случае нельзя «заводить» аккумулятор «в ноль». В этом случае в EEPROM может быть прописан хаотичный мусор, и походов в сервис «на галстуке» не избежать.Достаточно долгое время этот факт приносил мастерским неплохой доход, потому что проблема была решена и горе до сих пор иногда решается — диагностами это банально просто и выгодно — замена компьютера на новый при физическом включении иммобилайзера. выключенный. Справедливости ради стоит отметить, что количество отказов и «глюков» иммобилайзеров в последнее время резко сократилось — видимо ВАЗ все еще работает над повышением невосприимчивости иммобилайзеров, наибольшее количество «глюков» до 2001 года было у автомобилей.

Было так много случаев внезапного отказа иммобилайзеров в результате программного обеспечения (а именно программного, потому что случаи отказа иммобилайзеров незначительны) ВАЗ разработал в новом программном обеспечении программируемую пользователем функцию для альтернативного запуска двигателя в случае сбой системы, т.е. контроллер в аварийном режиме. Позволяет совершить одну поездку при условии, что эта функция активирована заранее и пароль введен правильно. Активация и ввод пароля из 6 цифр (программирование) производится нажатием на педаль газа, представьте, сколько раз нужно нажимать ее без заминки, по определенному алгоритму, если вы задумали, например, число «999999» :).Впоследствии, в случае выхода из строя иммобилайзера, можно опять же многократным нажатием на педаль газа просить завести машину. Подробнее об этом извращении для неутомимых и любознательных можно найти в описании иммобилайзера.

На автомобилях «Шевроле — Нива» и свежих (с 2004 г.в.) применялся более современный и совершенный иммобилайзер АПС-6. Устройство функционально аналогично APS-4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель расположен в рулевой колонке.Также реализован ряд дополнительных функций — управление электростеклоподъемниками, задними ПТФ, диагностика иммобилайзера по k-line. Конструктивно АПС-6 отличается от АПС-4. Причем АПС-6 разных годов выпуска немного отличаются. На фото ниже слева — APS-6 выпуска 2003 г., справа — 2001 г. Видимо, это тот случай, когда «производитель оставляет за собой право вносить изменения, не влияющие на работоспособность продукта». Внутреннее устройство иммобилайзера, несмотря на невысокую стоимость, довольно сложное.Это микроконтроллер на основе PIC16C65B, цепи K-Line для обмена данными с компьютером через диагностическую линию и память EEPROM для хранения обучающих кодов.

Следует также учитывать, что очень часто АПС-6 устанавливается в корпус от АПС-4, то есть блок имеет маркировку АПС-4 снаружи, а плату — АПС-6.

На автомобилях Калина и Приора микрочип находится внутри штатного пульта ДУ. Брелок также управляет штатным центральным замком (и стандартной сигнализацией).В автомобиле Приора иммобилайзер конструктивно совмещен с контроллером стеклопакета; на Калине блок АПС-6 отдельный, находится за рацией.

Подключите APS к ECM с помощью 55-контактного разъема ECU

К проводке с 81-контактным разъемом для компьютера

II. Проблемы и решения.

Ниже описаны методы работы с «глючным» или сломанным иммобилайзером. Во время обучения иммобилайзер записывает свой код в EEPROM (EEPROM — энергонезависимая флеш-память, в которой хранятся данные при полном отключении питания) контроллера.Иммобилайзер также использует EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный набор ключей — иммобилайзер — ЭБУ, который работает только в этой комбинации.

Очевидно, что для отключения иммобилайзера необходимо, чтобы он физически отсутствовал и информация о наличии иммобилайзера отсутствовала в EEPROM ECU. Проще говоря, необходимо отсоединить разъем от иммобилайзера и почистить EEPROM компьютера.

Иммобилайзер находится: на ВАЗ 2110 прямо над компьютером, то есть чтобы добраться до него нужно открутить боковой щиток; в ВАЗ 2109 с высокой панелью — за приборной панелью, между рулевой колонкой и местом, где карбюратор имеет воздушную заслонку.На автомобиле Шевроле Нива доступ к иммобилайзеру (как, впрочем, и ко всему остальному) очень затруднен. Расположение

При снятии иммобилайзера не забудьте восстановить диагностическую линию — установить перемычку для восстановления связи между ЭБУ и диагностическим блоком. Для того, чтобы использовать все остальные функции иммобилайзера, можно отрезать провода и соединить их, восстановив тем самым K-line (подробнее об этом ниже), и вставить разъем на место.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память компьютера от информации, оставленной иммобилайзером.На практике это выглядит так — штекер штатной проводки отсоединен от иммобилайзера, если вам нужен диагностический сигнал для выхода на диагностический блок от ЭБУ, необходимо установить перемычку между контактами 9.1 и 18. В снятом разъеме вы должны можно выбросить, а можно оставить красиво погасить абажур, в этом случае необходимо отрезать провода от разъема от контактов 9.1 и 18 и соединить их между собой. При этом установите там же разъем иммобилайзера.Далее нужно внимательно посмотреть на компьютер и выяснить его происхождение.

Если это Bosch M1.5.4, необходимо вскрыть его и установить на его место специально подготовленную микросхему с ЭБУ и включить зажигание на несколько секунд. После установки микросхемы с программой на место двигатель заведется, если, конечно, этого не было. Если ваш блок ПЗУ запломбирован, есть два выхода — либо припаять и установить гнездо (что неплохо, пригодится позже для настройки микросхем), либо использовать программу US COMBISET, которая имеет функцию очистки EEPROM через последовательный канал, без пайка микросхем.Учтите, что в этом случае необходимо обеспечить надежную точку соприкосновения между адаптером и компьютером. Для того, чтобы пользоваться этой платной программой, покупать ее совсем не нужно — функция очистки EEPROM также полностью работает в демо-версии. В 2006 году на автомобилях ВАЗ появились специальные заглушки для разъема APS (см. Фото) для восстановления связи между ЭБУ и диагностическим блоком.

Если у вас январь 5.1.x или VS.1, то вы можете использовать любой бесплатный программатор блоков, скачать специальную программу и заполнить блок, считанный с «чистого», с неподготовленным иммобилайзером, контроллером.Можно считать старый файл, поправить #FF любым редактором и залить обратно, информация, имеющаяся в EEPROM, практически не несет никакого смысла, если агрегат работает без иммобилайзера, он содержит только CS, поправочный коэффициент ЦО и название прошивки. Несмотря на то, что #FF в EEPROM не позволяет двигателю запуститься, ЭБУ при первом включении, не обнаружив иммобилайзера на диагностической линии, прописывает код разрешения запуска. Если вы являетесь пользователем программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, удаление иммо из памяти компьютера довольно элементарно — нужно прочитать EEPROM, нажать на кнопку «Удалить Imm» и напиши дамп обратно.

В системах Bosch MP7.0H вам придется либо использовать программу Combiset (даже демонстрационная версия работает с eeprom), либо припаять микросхему и запрограммировать ее на программаторе, поддерживающем этот тип микросхемы. При использовании Combiset необходимо подать + питание и заземление на контроллер и подключить адаптер, как показано на фото:

Может случиться так, что eeprom не удастся полностью стереть, тогда вам нужно отредактировать дамп с помощью Метод Kn: чтобы удалить immo-запись, просто байты с 02 по 07 должны быть заменены на FF.После подключения иммо не нужно и ЭБУ явно прописывает в это место 0FD1 0FD1 0FD1. Если физически отключить иммо после записи FF, то там пишется 0FD30FD30FD3. Если прописать сразу не FF, а 0FD10FD10FD1, иммо больше не мешает. Самое интересное, что если написать в этом месте случайную последовательность, то иммо работает (!!!) и прописывает там ЭБУ заново 005100510051 . Байты с адреса 050 и с адреса 070 также меняются, это так называемый скользящий код, пароль динамического иммобилайзера.

Новая версия Combiloader (2.1.8), в дополнение к стандартной процедуре очистки eeprom, могла стереть eeprom без удаления данных иммобилайзера.

Вы можете самостоятельно проанализировать дампы и соответствующее состояние иммобилайзера.

Если двигатель запустится после процедуры очистки EEPROM, есть риск повторного подключения иммобилайзера. При этом следует учитывать, что для того, чтобы иммобилайзер начал нормально выполнять свои функции, необходимо заново его «переучить» с помощью красного ключа.Может случиться так, что процедура переобучения не сработает. Тогда есть три варианта. Для начала нужно выпарить eeprom из иммобилайзера, почистить программатором и припаять обратно. Также можно припаять новую чистую микросхему. Второй — очистить eeprom с помощью программы A. Sokolov (aka Uncle Sam) Combiset, режима очистки eeprom Bosch. Третий — покупка нового иммобилайзера. Во всех трех случаях иммобилайзер «чистый», то есть его можно программировать любым красным ключом.

В случае смены ЭБУ на новый иммобилайзер останется в рабочем состоянии, будет реагировать на ключи и выключать / включать зажигание, но запуск двигателя не будет запрещен. В этом случае необходимо полностью переучить иммобилайзер с помощью красной и черной клавиш. Ранние выпуски Immo APS-4 могли немотивированно «прописаться» во вновь подключенном ЭБУ, но такие случаи крайне редки.

После снятия иммобилайзера на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, так как область хранения значения коррекции СО также стерто.

Внимание! На автомобилях с системой Mikas 7.6 (Daewoo Sens) полностью промыть eeprom невозможно — машина даже не заводится.

На автомобилях Калина отключение иммобилайзера приведет к неполной работоспособности штатного центрального замка. Также при некорректной тренировке APS-6 (ошибки при активации) устройство блокируется. В этом случае единственный выход — записать «чистый» eeprom. Всегда старайтесь сохранить образ eeprom до и после активации.

Назначение выводов иммобилайзера АПС-6

№	Цвет проволоки	Назначение
1	Зеленый
2	Синий	Реле дополнительного электрического стеклоподъемника
3	Не используется
4	Зеленый / белый	От выключателя головного света
5	Оранжевый / белый
6	Розовый	Постоянный плюс, от аккумулятора, питание от APS-6
7	Розовый	Permanent plus, от аккумулятора
8	Желтый	Подключается к массе при включении задних ПТФ
9	Желтый / Черный	K-Line.Cl. 7 диагностических колодок, кл. 8 Блок управления ЕСМ.
10	Белый / Синий	«-» Внутренний свет на Калине (и дополнительно от пассажирских дверей ВК на Ш-Ниве)
11	Белый	К антенной катушке, в замке зажигания
12	Зеленый / Черный	От двери водителя ВК
13	Коричневый	Из ВК габаритное освещение
14	Красный / синий	К блоку управления 15 класса СП «Норма»
15	Оранжевый / белый	К задним противотуманным фарам
16	Черный	Вес
17	Розовый	Permanent plus, от аккумулятора
18	Коричнево-зеленый	K-Line.Cl. 71 ECM, кл. 3 блока управления СП Норма
19	Желтый / синий	К светодиодному индикатору APS комбинации приборов, кл. 8 блок управления СП «Норма»
20	Оранжевый	Клемма замка зажигания 15

III. Согласование иммобилайзера и сигнализации.
(информация от Hass-Doddev.narod.ru)

Часто при установке сигнализации на автомобили ВАЗ, оснащенные иммобилайзером АПС-4, возникает та же проблема — иммобилайзер дает задержку и плавное выключение света в салоне. Машину нельзя ставить на сигнализацию, пока не погаснет свет в салоне, потому что подключение сигнализации обычно производится на провод, идущий к потолку (см. Стандартную схему подключения). Некоторые модели сигнализации содержат функцию задержки для постановки на охрану, но если это не так, это несомненное неудобство довольно легко устраняется.

Комментарий. Применяемые здесь схемы и методы относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ — развязать цепи концевых выключателей с помощью диодов. Несмотря на то, что этот способ достаточно трудоемкий, он наиболее удачный, поскольку сохраняется функция плавного затемнения света. В схему добавлено 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение до 20 вольт.Удобнее всего подключать на БСК три диода и провода к ним. Два диода у водительской двери — прямо у прицепа, а оттуда провод тянут к другим диодам.

Сигнализация чаще всего подключается к проводу потолка под обшивкой левой стойки лобового стекла. Там это соединение следует искать в первую очередь, чтобы переключить провод с сигнализации на диоды.

Вышеупомянутую схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий метод исключает функцию плавного тушения потолка и требует демонтажа блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого подключен к выводу № 10 иммобилайзера. Достаточно припаять этот вывод транзистора к разъему, чтобы решить проблему.

Другой метод, исключающий систему плавного затемнения света, однако не требующий разборки блока иммобилайзера и не такой трудоемкий, как предыдущий способ.Для его реализации необходимо в провод от 20-го контакта иммобилайзера до концевого выключателя врезать всего один диод. Этот провод нужно искать под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально. От его разъема идет одинарный тонкий провод зеленого цвета с черной полосой. Его надо найти и воткнуть в него диод анодом к иммобилайзеру.

IV. Запись информации в EEPROM ЭБУ BOSCH M154

Как известно, в Bosch M1.5.4 проще всего записать значимые данные в EEPROM 24C02 с помощью внешнего программатора. Для этого потребуется перепаять микросхему, что представляет определенные трудности, так как требует соответствующих навыков и инструментов. Кроме того, вам также понадобится программатор для этого типа микросхем. Хотя, если есть «чистая» новая индустрия, ее можно смело паять — компьютер при первом включении пропишет в нем новые данные.

Программа, написанная А. Михеенковым (ALMI Software), позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, ​​подготовив специальную прошивку, которая при установке в сам компьютер запишет ваши данные в EEPROM. Это очень удобно, если вам всегда нужно записывать одни и те же данные (например, пароль для защиты прошивки или какой-то нестандартный идентификатор и т. Д.). В этом случае вам нужно подготовить ПЗУ 27C512 только один раз, в котором будет программа для прошивки EEPROM. Весь процесс программирования будет заключаться в установке этого ПЗУ и включении питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного завершения операции с помощью лампы Check engine.

Принцип работы с программой очень прост: вы открываете файл, содержащий образ EEPROM, который хотите записать на компьютер, и программа создает файл прошивки, который нужно вшить в ПЗУ 27C512. Попутно вы можете изменить некоторые учетные данные, хранящиеся в EEPROM (VIN, кузов и номер двигателя). Установив полученное ПЗУ в компьютер и включив на несколько секунд «зажигание», вы запишете данные в EEPROM.

В будущем ALMI Software планирует написать программу, работающую через K-Line (в ПЗУ будет только «интерфейс», и данные можно будет записывать прямо из ваших файлов на компьютере).

Программа CombiSet дяди Сэма (SMS-Software) поможет вам записать данные в eepom прямо на компьютер, если основное ПЗУ припаяно, вы не хотите его паять или где это невозможно и нецелесообразно, например, Bosch MP7 .0 компьютер

V. Процедура активации иммобилайзера.

Алгоритм активации сигналов тревоги с помощью кодовых ключей
Зажигание включено, горит светодиод APS
Принесите красный ключ
Выключите зажигание, не вынимая красный ключ.
Короткий писк. Светодиод APS должен начать мигать.
Удерживайте 1 черный ключ.
Принесите 2 черных ключа.
Писк. Светодиод ненадолго погаснет.
Удерживайте красный ключ.
Писк. Загорится светодиод.
Включите зажигание.
Писк. Светодиод гаснет. (На MP7.0 светодиод продолжает гореть. Необходимо выключить зажигание не позднее, чем через 10 секунд.)
Выключите зажигание.

Как активировать иммобилайзер там, где читается прямо с ключа, например на Калине или Приоре?

Залейте в машину не менее 10 литров бензина, чтобы не запутаться в скрипах.

Соберите черный ключ.
Закройте дверь.
Включите КРАСНЫЙ ключ.
3 писка. Вытащите ключ.
Быстро (в течение 5-6 секунд) включить ЧЕРНОЕ зажигание.
3 писка + 2 писка.
Быстро (в течении 5-6 секунд) включить КРАСНОЕ зажигание
3 писка + 2 писка.
Выключите зажигание. ЗАМОК КЛЮЧ.
1 скрип.
Быстро (в течении 5-6 секунд) включить зажигание на 5 СЕКУНД !!! (Внимание !!! Обязательно дождитесь бибикалки — засада в этом месте).
Мигала аварийная лампочка, прозвучал сигнал
Выключить зажигание. КЛЮЧ В ЗАМКЕ до того, как машина выйдет на панель.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРОТИВОУГОННОЙ СИСТЕМЫ APS-4

Полная версия

На автомобилях, оборудованных автомобильной противоугонной системой (иммобилайзером) APS-4, ее можно перевести в активное состояние, в котором двигатель может быть запускается только с помощью кодового ключа и тем самым обеспечивает дополнительную защиту автомобиля от несанкционированного использования из-за обездвиживания двигателя.

Комплект кодовых ключей, дополнительно прилагаемых к автомобилю, содержит два ключа черного цвета — рабочий и красный — обучающий. Ключи с пометкой «АПС-4».

Прежде всего следует убедиться, что противоугонная система подключена и неактивна. Для этого закройте все двери автомобиля, кроме двери водителя, сядьте в машину и закройте дверь водителя. Внутреннее освещение должно продолжать гореть еще через 12 секунд после закрытия двери водителя, а затем плавно погаснуть. Включите зажигание, светодиод индикатора состояния системы должен гореть и гореть постоянно, пока не будет включено зажигание.В этом случае мы можем перейти к процедуре перевода противоугонной системы в активное состояние, т.е. провести так называемое «кодирование» системы кодовыми ключами, которые после этого становятся индивидуальными для каждой противоугонной системы. .

Если при включении зажигания светодиодный индикатор состояния системы начинает мигать с частотой 2 раза в секунду, это означает, что противоугонная система вашего автомобиля уже была переведена в активное состояние ранее и вам следует перейти в раздел «Снятие с охраны».

ВНИМАНИЕ!

Если при включении зажигания светодиод индикатора состояния системы не загорается, а мигает с частотой 1 раз в секунду в течение 20 секунд, это означает следующее: 1.

Нет электрическое соединение между контроллером управления двигателем и блоком иммобилайзера. Проверьте соединение в жгуте проводов управления двигателем. 2.

Контроллер управления двигателем был предварительно обучен кодовым клавишам, а блок иммобилайзера находится в необученном «чистом» состоянии.Контроллер следует заменить.

Если при включении зажигания светодиод не загорается, а мигает с частотой 5 раз в секунду в течение 20 секунд, это означает ошибку в блоке иммобилайзера. Если такое мигание не исчезает при последующих запусках зажигания, обратитесь на СТО.

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ С КОДОВЫМИ КЛЮЧАМИ

После того, как вы убедились, что противоугонная система находится в неактивном состоянии, можно переходить к процедуре обучения (кодирования) кодовых ключей.Для этого выполните следующие действия: 1. Включите зажигание автомобиля; светодиод индикатора состояния системы должен гореть непрерывно через 5 секунд. 2.

Поднесите красный кодовый ключ с маркировкой APS-4 к индикатору. 3.

Удерживайте красный кодовый ключ, чтобы выключить зажигание. Светодиод должен оставаться включенным, а зуммер блока управления издаст короткий звуковой сигнал. 4.

Выньте красный кодовый ключ из индикатора. Не позднее, чем через 5 секунд после выключения зажигания светодиод должен мигать с частотой 10 раз в секунду.Если этого не произошло, выключите зажигание, подождите не менее 15 секунд и вернитесь, чтобы повторить шаг 1. 5.

Не позднее, чем через 10 секунд после начала мигания светодиода, поднесите первый черный кодовый ключ с маркировкой APS- 4 к индикатору. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. 6. Удалите первый обученный черный ключ. В течение 10 секунд после возобновления мигания светодиода введите вторую черную клавишу. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет.7.

Выньте второй обученный черный ключ и в течение 10 секунд поднесите красный ключ к индикатору. Загорится светодиод и раздастся звуковой сигнал. Снимите красный ключ с индикатора. 8.

Не позднее чем через 10 секунд после включения светодиода следует включить зажигание автомобиля. Если на вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее, чем через 3 секунды светодиод погаснет и прозвучит звуковой сигнал. Затем выключите зажигание.

Если файл MP7.0 установлен, то через 3 секунды после включения зажигания светодиод продолжит гореть. Убедившись, что светодиод не гаснет, выключите зажигание автомобиля. Не позднее, чем через 5 секунд после выключения зажигания светодиод погаснет, а зуммер подаст звуковой сигнал. девять.

Подождите не менее 6 секунд при выключенном зажигании. 10.

Наблюдать за обученной противоугонной системой. Для этого включите зажигание автомобиля, зуммер должен издать звуковой сигнал, а светодиодный индикатор будет мигать с частотой 2 раза в секунду.Проведите тестовый запуск двигателя в течение 3 … 5 секунд, двигатель не должен запускаться. Выключите зажигание, подождите не менее 6 секунд и повторите пробный запуск двигателя, двигатель не должен запускаться.

Примечание. Если двигатель запускается, это означает, что процедура обучения была проведена неправильно или время ожидания в любом интервале было превышено и противоугонная система автоматически вернулась в исходное неактивное состояние. В этом случае процедуру тренировки следует повторить, но перед каждым повторением тренировки необходимо выключать зажигание не менее чем на 15 секунд.

11. Выключите зажигание и поднесите одну из обученных черных клавиш к индикатору, зуммер должен издать 2 звуковых сигнала, а светодиод погаснет. Включите зажигание и выполните пробный запуск двигателя, двигатель должен запуститься.

12. Выключите зажигание, откройте и закройте дверь водителя. Через 15 секунд зуммер должен подавать звуковой сигнал в ускоряющемся темпе еще 15 секунд, а светодиодный индикатор загорится мерцающим светом, что означает, что настройка автоматической иммобилизации завершена (блокировка запуска двигателя).

По истечении этого времени звук зуммера прекращается, а светодиод переходит в режим мигания каждые 2,5 секунды.

ВЫКЛЮЧЕНИЕ

Чтобы снять противоугонную систему с ограждения и запустить двигатель:

1. Откройте дверь водителя или закройте или включите и выключите зажигание. В этом случае система переходит в режим «чтения» кода клавиши, а светодиод индикатора состояния системы мигает с частотой 2 раза в секунду. Если переход в режим «чтения» производится включением зажигания, зуммер издаст короткий звуковой сигнал.

2. В режиме «чтения», который длится 1,5 минуты при манипуляциях с дверью или 10 секунд при выключенном зажигании, поднесите к индикатору «свой» рабочий ключ. После считывания и распознавания системой кода ключа светодиод на короткое время загорается и гаснет, а зуммер издает двойной звуковой сигнал. Выключение светодиода указывает на возможность запуска двигателя.

УСТАНОВКА БЕЗОПАСНОСТИ

Противоугонная система автоматически переходит в режим охраны после выключения зажигания и зависит от ситуации и действий водителя.Если дверь водителя не открывалась или была открыта и не закрыта, то постановка на охрану происходит через 5 минут, если дверь водителя была открыта и закрыта, постановка на охрану происходит через 30 секунд после закрытия двери.

Во всех случаях, за 15 секунд до постановки системы на охрану, зуммер начинает звучать с ускорением. Если постановка на охрану нежелательна, поверните ключ в положение «зажигание».

РЕЖИМ ОБСЛУЖИВАНИЯ

Дополнительной функцией противоугонной системы является режим обслуживания.Этот режим отличается тем, что противоугонная система не препятствует запуску двигателя и может быть полезна при передаче управления другому человеку без передачи ему кодовых ключей или при обслуживании автомобиля, когда функция автоматической постановки на охрану мешает работе. .

Для перехода в режим обслуживания выполните следующие действия:

1. Переведите систему в режим охраны.

2. Включите зажигание автомобиля. Светодиодный индикатор состояния системы будет мигать 2 раза в секунду.3. Поднесите к индикатору «свой» красный кодовый ключ и, удерживая его, выключите зажигание. Светодиод должен загореться, а зуммер издаст короткий звуковой сигнал. Удалите красный ключ.

4. Через 3 … 5 секунд после выключения зажигания светодиод начнет мигать с частотой 10 раз в секунду, прерывая мигание каждую секунду. Если этого не произошло, то следует вернуться к повторению пункта 2.

5. Снова поднести красную кнопку к индикатору, светодиод загорится, а зуммер издаст звуковой сигнал.Выньте ключ из индикатора.

6. Не позднее чем через 10 секунд после включения светодиода следует включить зажигание автомобиля. Если на вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее, чем через 3 секунды светодиод погаснет и прозвучит звуковой сигнал. Затем выключите зажигание.

Если установлен контроллер MP7.0, то через 3 секунды светодиод продолжит гореть. Убедившись, что светодиод не гаснет, выключите зажигание автомобиля.Не позднее, чем через 5 секунд после выключения зажигания светодиод погаснет, а зуммер подаст звуковой сигнал.

7. Подождите не менее 6 секунд при выключенном зажигании.

8. Включите зажигание автомобиля, светодиод будет гореть постоянно при включенном зажигании. Проведите пробный пуск двигателя, двигатель должен запуститься. Если двигатель не запускается, выключите зажигание не менее чем на 15 секунд и перезапустите двигатель. Двигатель должен запуститься.

Примечание. Если светодиодный индикатор мигает с частотой 2 раза в секунду, а двигатель не запускается, это означает, что процедура перехода на ТО выполнена некорректно и ее необходимо повторить.

В режиме обслуживания блок управления иммобилайзером и контроллер управления двигателем обмениваются специальными кодами. Поэтому, если отсоединить блок иммобилайзера, двигатель не запустится. Выход из режима обслуживания «своим» красным ключом повторяет процедуру, описанную в разделе «Обучение противоугонной системе с помощью кодовых ключей».

ВНИМАНИЕ!

1. Для снятия с охраны используйте только «свой» черный ключ. НИКОГДА не используйте для этого красную кнопку с кодом тренировки.

2. Чтобы противоугонная система стабильно воспринимала кодовые ключи, максимальное расстояние от ключа до индикатора состояния не должно превышать 10 мм.

3. На автомобилях «Самара-1» и «Нива» противоугонная система реагирует на открытие любой двери, а не только двери водителя.

4. При выходе из режима обслуживания необходимо заново провести обучение рабочих кодовых ключей. Их можно научить «собственным» ключам или новым ключам, которые никогда раньше не изучались. Можно обучить один или два рабочих ключа.

ОСОБЫЕ СИТУАЦИИ

1. Утеря рабочего черного ключа.

Если рабочий ключ утерян, рекомендуется повторно обучить второй оставшийся рабочий ключ, чтобы они не могли использовать утерянный ключ для кражи автомобиля.Затем вы можете купить второй ключ и заново обучить систему двумя ключами. Переобучение осуществляется переводом системы с «своим» красным ключом в режим обслуживания и выходом из него с обучением ранее использованного «собственного» рабочего ключа и нового или двух новых ключей.

2. Потеря обучения красной клавише.

В случае утери обучающего ключа невозможно войти в режим обслуживания и выучить новые ключи. Это означает, что вы можете продолжать управлять автомобилем с имеющимися рабочими ключами, однако, в случае их утери или неисправности блока управления иммобилайзером, вам придется заменить как блок управления иммобилайзером, так и контроллер управления двигателем на новые необученные единицы.При такой замене вы можете взять любой новый обучающий ключ и провести процедуру перевода противоугонной системы в активное состояние.

После замены неисправного иммобилайзера на новый необходимо провести процедуру обучения системы, описанную в разделе «Обучение противоугонной системы с помощью кодовых ключей». Следует использовать имеющийся обучающий ключ для неисправного иммобилайзера. Однако есть отличие пункта 1 раздела обучения, заключающееся в том, что после включения зажигания светодиод мигает с частотой 1 раз в секунду в течение 20 секунд, а затем горит постоянно.4. Замена вышедшего из строя контроллера.

Если контроллер неисправен, его можно заменить новым чистым контроллером. При такой замене контроллер позволит запускать двигатель независимо от иммобилайзера. Для включения функции защиты от кражи необходимо выполнить процедуру входа в режим обслуживания и выхода с помощью имеющихся обучающих и рабочих ключей. Рабочие клавиши при выходе из режима обслуживания следует обучить. 5. Двигатель не запускается.

Если после снятия с охраны противоугонной системы при запуске двигателя светодиодный индикатор состояния системы мигает 1 раз в секунду и двигатель не запускается, значит, противоугонная система неисправна или отсутствует связь между блоком иммобилайзера. и контроллер управления двигателем.Если при запуске двигателя светодиод мигает 1-2 раза и гаснет, но двигатель все равно не запускается, значит неисправность не связана с противоугонной системой.

6. Задержка управления освещением салона

Эта функция позволяет поддерживать внутреннее освещение в течение некоторого времени после закрытия двери автомобиля, что облегчает действия водителя в темноте.

Чтобы эта функция работала, переключатель абажура должен быть выключен. В этом состоянии при открытии двери водителя лампа горит и горит все время, пока дверь водителя открыта.Если зажигание автомобиля не включено, то после закрытия двери водителя лампа остается включенной еще 12 секунд, после чего плавно гаснет на 4 секунды. Если дверь закрывается при включении зажигания автомобиля, лампа выключается сразу после закрытия двери. Если ключ зажигания будет переключен в положение «включено» во время задержки выключения, лампа погаснет без задержки.

Если дверь открывается снова во время операции задержки отключения, лампа включается и остается включенной, пока дверь открыта, и затем, как описано выше.

ПРОЦЕДУРА АЛЬТЕРНАТИВНОГО ЗАПУСКА ДВИГАТЕЛЯ

Эта процедура, которая длится около 30 минут, позволяет запустить двигатель за одну поездку без считывания кода с рабочего (черного) ключа в случае потери или неисправности противоугонной системы. система. Процедура становится возможной только тогда, когда владелец автомобиля разрешает это сам, запрограммировав «пароль обхода», состоящий из шести цифр.

В зависимости от того, какой контроллер установлен на вашем автомобиле, обучение «паролю обхода» и обходу иммобилизации выполняется двумя разными способами.

ЕСЛИ УСТАНОВЛЕН КОНТРОЛЛЕР «BOSCH» MP7.0

Изучение «пароля обхода»:

1. Противоугонная система охраняется. Подготовьте шестизначный пароль, с которым вы хотите обучить систему. Каждая цифра может быть от 1 до 9.

3. Поднесите «свой» красный ключ к индикатору состояния системы и, удерживая его, выключите зажигание. Светодиод будет гореть постоянно, а зуммер издаст короткий звуковой сигнал. Выньте ключ из индикатора.

4. После 3… Через 5 секунд после выключения зажигания светодиодный индикатор начнет мигать с частотой 10 раз в секунду, прерывая это мигание каждую секунду

5. Не позднее, чем через 10 секунд после начала мигания светодиода включить при зажигании автомобиля лампа CE будет мигать с частотой один раз в секунду, что указывает на вход в режим ввода «пароль обхода».

6. Подождите 4 минуты, пока индикатор CE не замигает, затем лампа погаснет на 1 минуту. В это время введите первую цифру пароля, полностью нажав педаль акселератора.Вам нужно нажимать столько раз, сколько первая цифра введенного вами пароля. Каждый раз, когда вы нажимаете на педаль, загорается лампа CE. Через минуту лампа снова начнет мигать еще 4 минуты.

7. Подождите 4 минуты, пока индикатор CE не замигает, затем повторите процедуру ввода числа для второй цифры пароля и так далее до конца ввода последней шестой цифры пароля. Если число не введено, то через 1 минуту лампа начинает мигать с частотой 1.5 раз в секунду. Вы должны выключить зажигание как минимум на 15 секунд, а затем снова начать обучение. Если все числа введены правильно, то по истечении последней минуты лампа СЕ не загорится. 8. Выключите зажигание минимум на 15 секунд.

ВНИМАНИЕ!

Если пароль не введен до конца, то он не запоминается.

Если вы хотите запретить альтернативную процедуру запуска двигателя, запрограммированную ранее, вам следует: — повторить шаг 1 … 5, но на шаге 6 не нажимайте педаль акселератора. Через 1 минуту, отведенную для ввода первой цифры пароля, индикатор CE будет мигать с частотой 1,5 раза в секунду. Выключите зажигание минимум на 20 секунд.

Запрограммированный ранее пароль будет удален.

Использование «пароля обхода»:

Обход иммобилизации выполняется в случае неисправности противоугонной системы или отсутствия «собственного» кодового ключа.

1. Включите зажигание.Лампа CE горит постоянно.

2. Подождите 4 минуты, пока не погаснет лампа CE.

3. В течение 1 минуты введите первую цифру «пароля обхода», нажав педаль акселератора количество раз, равное первой цифре. Каждый раз, когда вы нажимаете на педаль, загорается лампа CE.

4. Если номер введен правильно, то через минуту загорится лампа CE и будет гореть еще 4 минуты. Если число введено неправильно, лампа будет мигать с частотой 1.5 раз в секунду, что означает, что процедура обхода отменена, в этом случае выключите зажигание и вернитесь к шагу 1.

5. Повторите шаг 2 … 4 для следующих пяти цифр «пароля обхода» .

6. После последней минуты ввода цифры пароля, не выключая зажигания, запустите двигатель. ВНИМАНИЕ!

1. Контроллер будет работать в обходном режиме иммобилизации до полного выключения, что происходит через 15 секунд после выключения зажигания.Двигатель можно запустить повторно, если с момента выключения зажигания не прошло 15 секунд, после чего двигатель нельзя запустить без выполнения процедуры байпаса.

2. Для автомобилей с контроллером MP7.0 введенный «пароль обхода» действителен только 1 раз, после его использования необходимо повторить процедуру изучения «пароля обхода». ЕСЛИ УСТАНОВЛЕН КОНТРОЛЛЕР M1.5.4 ИЛИ ЯНВАРЬ

Изучение «пароля обхода»:

1. Противоугонная система находится под охраной.Имейте шестизначный пароль, для которого вы хотите обучить систему. Каждая цифра может быть от 1 до 9.

2. Включите зажигание. Лампа «Check Engine» (CE) на комбинации приборов горит постоянно. Светодиодный индикатор состояния системы мигает 2 раза в секунду.

3. Поднесите «свой» красный ключ к индикатору состояния системы и, удерживая его, выключите зажигание. Светодиод будет гореть постоянно, а зуммер издаст короткий звуковой сигнал.

4. Через 3 … 5 секунд после выключения зажигания светодиодный индикатор начнет мигать с частотой 10 раз в секунду, прерывая это мигание каждую секунду.

5. Не позднее, чем через 10 секунд после начала мигания светодиода включить зажигание автомобиля, лампа СЕ будет гореть непрерывно.

6. Подождите 1 минуту, пока не погаснет лампа CE. Введите первую цифру пароля, кратковременно нажав педаль акселератора до конца. Вам нужно нажимать столько раз, сколько первая цифра введенного вами пароля. Каждый раз, когда вы нажимаете на педаль, загорается лампа CE. Время удержания педали должно быть не более 3 секунд. 7.Чтобы перейти к следующей цифре, нажмите педаль акселератора до конца и удерживайте ее в этом положении, пока не погаснет лампа CE, на этот раз примерно 5 секунд. Отпустите педаль акселератора.

ВНИМАНИЕ!

Если лампа CE не гаснет, а мигает с частотой один раз в секунду, это означает, что при вводе цифры пароля произошла ошибка, например, вы нажимали педаль акселератора более 9 раз или никогда не нажимали педаль за 1 минуту. В этом случае выключите зажигание не менее чем на 10 секунд и снова начните запоминать «пароль обхода».

8. Введите оставшиеся пять цифр пароля. После ввода каждой цифры и удерживания педали акселератора более 5 секунд лампа CE должна погаснуть. Если лампа мигает, выключите зажигание не менее чем на 10 секунд, а затем снова начните запоминать «пароль обхода».

9. Выключите зажигание минимум на 10 секунд.

ВНИМАНИЕ!

1. Если пароль не введен до конца, то он не запоминается.

2.Если вы хотите запретить режим обхода иммобилизации, запрограммированный ранее, повторите шаги 2 … 6, но на шаге 6, когда вы впервые нажимаете педаль акселератора, удерживайте ее более 5 секунд, пока не погаснет лампа CE.

Запрограммированный ранее «пароль обхода» удаляется.

ИСПОЛЬЗОВАНИЕ «ПАРОЛЯ ОБХОДА»

Обход иммобилизации выполняется в случае неисправности противоугонной системы или отсутствия «собственного» кодового ключа. 1. Включите зажигание. Лампа CE горит постоянно.

2. Подождите 1 минуту, пока не погаснет лампа CE. Если лампа продолжает гореть, процедура байпаса запрещена и выполнить ее невозможно.

3. После того, как лампа CE погаснет, начните вводить «пароль обхода», как описано в разделе 6 … 8 раздела «Обучение паролю обхода». Если после ввода последней цифры и удержания педали акселератора нажатой более 5 секунд лампа CE продолжает гореть, значит, можно запустить двигатель, если лампа мигает, значит, пароль введен неверно и процедуру байпаса необходимо повторить. .

ВНИМАНИЕ!

1. Лампа CE горит постоянно при работающем двигателе, если двигатель был запущен путем выполнения процедуры обхода иммобилизации.

2. Контроллер будет работать в обходном режиме иммобилизации до полного выключения, что происходит через 5 секунд после выключения зажигания. Двигатель можно запустить повторно, если зажигание не произошло более 5 секунд, после чего запуск двигателя становится невозможным без выполнения процедуры байпаса.

3. Для контроллеров Январь-5 и M1.5.4 введенный пароль обхода не имеет ограничений приложения, то есть один раз запрограммированный пароль можно использовать повторно.

DogboneVFD 1.0 [2016] — Каллум Нуньес-Ваз

Если вы ищете самую свежую информацию о проекте, посетите страницу с обновленной версией.

Что это за проект? Проще говоря, это старый советский вакуумный флуоресцентный дисплей, который был перепрофилирован для использования в наручных часах.Я бы солгал, если бы сказал, что сам придумал эту идею; Источником вдохновения для создания этих часов является модель Johngineer , созданная на основе часов ChronodeVFD на базе IVL2-7 / 5. На момент написания его проект можно было найти в его блоге по адресу http://www.johngineer.com/blog/?p=1595. Вы должны это проверить, он великолепен!

Так зачем это делать? потому что это потрясающе! Дисплей VFD (IVL2-7 / 5) является частью советского нового-старого образца (NOS) и имеет уникальный внешний вид. Изготовление из них часов — логичный шаг вперед для всех, кто хочет придать портативность завораживающему свечению дисплея.

Название DogBone произошло из-за моей неспособности придумать хорошие имена и того, что мне напоминает расположение печатной платы…

Этот проект был начат в ноябре 2015 года и продолжается (все еще добавляется в программное обеспечение, и требуется индивидуальный случай). Ниже представлены фотографии прототипа в его текущем состоянии:

Крупным планом сегменты дисплея и нити в активном состоянии

Демонстрация зарядки

Красота дисплея

Дисплей в руке

Фоторезистор и кнопки с обеих сторон

Макет

Макет сегментов дисплея и нити в неактивном состоянии

штыри на верхней части VFD

Список интегральных схем

Название детали	Назначение	Комментарии
PIC16F1828	Главный контроллер	Это основной контроллер, используемый в часах.Он был выбран в основном из-за того, что у меня кое-что валялось, но также потому, что он имел желаемое количество выводов, которое я хотел, а также модули (ECCP, I2C, 4 таймера и т. Д.).
MAX6920	Привод анода / решетки ЧРП	По сути, это всего лишь 12-разрядный регистр сдвига с низковольтной логикой и набором высоковольтных выходов. Это специально разработано для управления анодами частотно-регулируемого привода. Вместо этого можно использовать систему транзисторов или простой сдвиговый регистр с транзисторами или аналогичное изделие, если оно может содержать низковольтный логический интерфейс и обеспечивать работу анодов при 13-24 В (для IVL2- 7/5).Он также использовался в Johngineer ChronodeVFD , потому что это удобный чип, хотя я был бы признателен за пакет SSOP.
DS3231M	Часы реального времени	Модуль часов реального времени, используемый для отсчета времени. Эта ИС чрезвычайно дорога, но для экономии места требуется только развязывающий колпачок и подтягивающий резистор снаружи схемы. Вместо них можно использовать любые другие часы реального времени с возможностью резервного питания.
AP7333	Регулятор напряжения 3.3V	Простой фиксированный стабилизатор напряжения 3,3 В, который всегда включен в цепи (когда подключена LiPo батарея). Вместо него можно установить любой стабилизатор напряжения SOT23 на 3,3 В с такой же распиновкой, если он обеспечивает достаточный ток, который составляет всего 20 мА или около того.
MIC5365-2.5YC5	Стабилизатор напряжения 2,5 В	Простой фиксированный стабилизатор напряжения 2,5 В с контактом EN.Обычно он выключается и включается главным контроллером при включении дисплея для подачи тока на катодную нить частотно-регулируемого привода. Это обеспечивает около 60 мА тока во включенном состоянии.
LMR62421	Повышающий преобразователь (используется для 20 В)	Настраиваемый повышающий преобразователь, обеспечивающий подачу 20 В на аноды и сетки дисплея через драйвер MAX6920. Как и в случае с регулятором 2,5 В, он обычно выключен и включается главным контроллером, когда должен быть включен дисплей.Ожидается, что он будет обеспечивать ток от 5 до 50 мА в зависимости от символа, отображаемого при посимвольном мультиплексировании. Код будет снижен до
MCP73831	Диспетчер заряда аккумулятора	Эта ИС управляет зарядкой LiPo батареи. Он заряжает аккумулятор с постоянной скоростью 500 мА при напряжении 4,2 В. Эта ИС проста в использовании и имеет удобный светодиодный выход состояния. Вместо него можно использовать любой подходящий менеджер заряда.

Источник питания

Часы питаются , в основном, от одноэлементной (3,7 В) LiPo батареи, из-за доступной плотности энергии, выходной емкости по току и плоского корпуса. Вторичный источник питания — таблетка на 3 В — действует как резервная батарея для часов реального времени, так что время не теряется во время зарядки основной батареи.

Основная батарея LiPo имеет размеры 30x40x3 мм и имеет емкость 400 мАч. Ожидается, что при обычном использовании он прослужит 1-3 месяца без подзарядки.

Срок службы резервной батареи неизвестен, но при нормальном использовании можно ожидать, что его хватит в обозримом будущем.

Я полагаю, мне придется смириться с множеством критики за то, что я привязал легковоспламеняющийся материал к моему запястью, но оно того стоит, чтобы стать центром зависти, прежде чем ты сгоришь.

Схема

Рендеры печатных плат

Ниже приведены отрисовки прототипов спереди и сзади от модуля визуализации OSHpark (который его изготовил):

Схемы

Рельсы питания

Часы питаются от 3 отдельных рельсов, идущих параллельно друг другу и от 3 основных.Источник батареи 7 В. Фиксированная шина 3,3 В питает встроенные ИС и служит логическим уровнем. Фиксированная шина 2,5 В питает нить VFD через H-мост MOSFET (чтобы избежать смещения яркости влево или вправо), который в активном состоянии потребляет примерно 60 мА. Регулируемый повышающий преобразователь, установленный на 20 В, питает аноды и сетки частотно-регулируемого привода, которые питаются от драйвера частотно-регулируемого привода MAX6920. Линия 20 В обычно перемещает ток 10-50 мА, в зависимости от количества одновременно активных анодов.

Работа ЧРП

Промежуточная схема для анодов и катодов (от шин питания) — это микросхема MAX6920 и h-мост mosfet соответственно.

Работа анодов проста; На MAX6920 доступно 12 выходов, которые могут управлять 7 сегментами дисплея, 4 сетками цифр, а также двумя точками и их сеткой, связанными вместе. К сожалению, это означает, что точки не могут отображаться по отдельности, но это не имеет большого значения. Чтобы включить или выключить выходы, код должен быть последовательно введен с главного контроллера и зафиксирован, поэтому просто следуйте правилам базового регистра сдвига.

В идеале драйвер нити накала должен быть больше 2.Смещение 5 В, но это вызывает смещение яркости по экрану, потому что, хотя ток через нить накала одинаков, одна сторона явно на 2,5 В дальше от 20 В, на котором находятся аноды и сетки. Чтобы исправить это, был использован очень простой H-мост mosfet. Этот H-мост состоит из P-mosfet и N-mosfet на каждой стороне с привязанными воротами и управляется через 2 контакта, подключенных к 4 воротам главным контроллером. Эти 2 контакта являются контактами P2A и P2B модуля ECCP2 PIC, и поэтому они управляются с рабочим циклом 50% в режиме полумостовой ШИМ 1 кГц для получения равномерной яркости.

Энергосбережение

Регулировка яркости

Яркость устанавливается двумя факторами:

• Уровень света, получаемый светозависимым резистором, расположенным между двумя кнопками.
• «Максимальная яркость», устанавливаемая пользователем в системе меню.

Часы принимают эти два фактора и вычисляют состояние ВКЛ для псевдо-ШИМ 250 Гц с помощью двух таймеров и управляют ПУСТОЙ выводом MAX6920, который останавливает использование регулятора 20 В (однако 2.Регулятор 5в — и, следовательно, нить накала — все еще активны). Это очень странный способ справиться с этим, но есть причина… Первоначальный план заключался в том, чтобы модуль CCP1 (чей главный вывод управляет выводами EN для регуляторов 2,5 и 20 В) подавал на него сигнал ШИМ. Так не получилось дойти до конечного продукта по двум причинам; модуль CCP1 вообще отказывался работать, и подача сигнала ШИМ на нить накала не давала ей достаточно времени для нагрева, и поэтому яркость дисплея была бы намного ниже процентного значения рабочего цикла.

Цикл сна

Чтобы минимизировать потребление энергии, когда часы не используются, главный контроллер большую часть времени находится в спящем режиме, пока на него подается питание. Главный контроллер выходит из спящего режима как минимум каждые 0,5 секунды, потому что прямоугольный выход 1 Гц модуля DS3231M RTC подключен к выводу INT (внешнее прерывание) главного контроллера. Когда PIC просыпается, он выполняет 3 проверки:

1. Проверяет уровень заряда батареи . Он проверит, достаточно ли высокий уровень заряда батареи, чтобы не взорваться.Если уровень заряда батареи достаточен для типичной работы, он выполнит следующие две проверки, иначе он дважды мигнет светодиодом в правом верхнем углу, а затем вернется в спящий режим, чтобы избежать повреждения LiPo батареи.
2. Проверяет, нажата ли какая-либо из кнопок . Если он обнаруживает, что один из двух переключателей находится в высоком уровне, он затем запускает процедуру, которая включает в себя проверки устранения дребезга и выдает состояние двух контактов как 2 младших бита байта. Если была нажата кнопка, запускается отображение системы меню, в противном случае выполняется шаг 3…
3. Проверяет угол дисплея .Затем главный контроллер получает значения углов от акселерометра несколько раз по I2C и пропускает их через простой средний фильтр. Если угол наклона +/- некоторая ошибка находится в заданном пользователем диапазоне, он запустит отображение системы меню, иначе он ничего не сделает и позволит перезапустить цикл сна.

Программное обеспечение часов было написано на C с использованием MPLAB X IDE. Часы были запрограммированы через заголовок ICSP с использованием отладчика схемы PICKit3. Код слишком длинный для показа в этом документе, и его можно найти в моем репозитории на github: https: // github.com / CallumNunesVaz / DogBoneVFD.

Роли кнопок

На часах есть две кнопки, с помощью которых можно перемещаться по системе меню и взаимодействовать с каждым меню. Первая — это кнопка «меню», которая подключена к PORTA и используется для вывода устройства из спящего режима с помощью кнопок. Второй — переключатель «приращения», который выполняет действия в каждом меню.

Читая время

Есть два способа, которыми пользователь может активировать дисплей, чтобы читать время:

1. Наклоните дисплей на заданный угол (по умолчанию 45 °) и удерживайте его в пределах от 0 до 0.5 секунд, пока не загорится дисплей.
2. Нажатие одной из кнопок от 0 до 0,5 секунды, пока не загорится дисплей.

Система меню

В часы встроена система меню, позволяющая регулировать время, угол поворота и яркость дисплея. Перемещение по этой системе меню осуществляется с помощью двух кнопок сбоку от дисплея. Система меню существует в следующем виде:

Время: Это меню часов по умолчанию, к которому они переходят, когда они включены, или время навигации по меню истекло из-за отсутствия действий пользователя.Время будет отображаться в 12- или 24-часовом режиме, в зависимости от настройки, выбранной в другом меню. Переключатель приращения ничего не делает в этом меню, только переключатель выбора меню имеет действие.

Минуты: Это меню для увеличения времени в минутах 00-59. Он отображает время, но мигает часть минут с частотой 2 Гц.

Часы: Это меню для увеличения времени в часах от 0 до 23, хотя оно может отображаться в 12-часовом режиме, если это установлено.Он отображает время, но мигает часть часов с частотой 2 Гц.

Дни: Меню для увеличения дней от 1 до 31 или от 1 до 30 в зависимости от месяца. Это меню не влияет на месяцы.

Месяцы: Меню увеличения месяцев от 1 до 12. Если ранее использовавшаяся часть дня даты является числом, которое невозможно в текущем месяце, оно будет сброшено на 1 день в месяце.

Угол обзора: Это центральный угол обзора, под которым пользователь должен поместить часы, чтобы включить дисплей, не нажимая кнопку.Угол увеличивается на 5 секунд. Возможные варианты: 25, 30, 35… 70, 75 градусов.

Диапазон углов обзора / Ошибка: Это диапазон ошибок вокруг основного угла обзора, при котором будет работать включение дисплея при просмотре часов. Это общий угол, поэтому установка 10 градусов означает диапазон в 5 градусов выше или ниже основного угла. Более низкие значения затрудняют получение правильного угла, более высокие значения делают дисплей склонным к включению, когда он не нужен. Угол увеличивается на 5 секунд.Возможные варианты: 5, 10, 15… 35, 40 градусов.

Макс. Яркость: Это меню для увеличения максимальной яркости дисплея. Это не ограничение яркости, а коэффициент масштабирования. Например, значение 80% может стать яркостью 60%, а значение 100% — 70%. Варианты — это числа от 1 до 10, которые изменяют яркость от 55% от исходного значения до 100%. Это показано в приведенном ниже уравнении, где NB, CB, MBV — это «новая яркость», «текущая яркость» и «максимальное значение яркости» соответственно.

Выбор часового режима: В этом меню пользователь переключается между 12- или 24-часовым режимом для меню «время».

Выбор тайм-аута: Выберите тайм-аут дисплея в десятых долях секунды от 1 до 4 секунд (значения от 10 до 60). В примере изображения время ожидания составляет 2 секунды.

Выбор режима для левой и правой руки: Кнопки на боковой стороне часов идеально расположены так, что они обращены к противоположной руке.Таким образом, часы можно носить как левшами, так и правшами. Это меню позволяет выбрать одно из двух.

В приведенных рядом примерах изображений каждый режим отображается в соответствующей ориентации, как показано булавками вверху и внизу изображений.

Этот особый случай представляет собой отображение дней и месяцев в формате DD MM, за которым следует отображение приблизительного уровня заряда батареи в процентах. Особый случай предусмотрен в случае одновременного нажатия обеих кнопок.Для этого дисплей часов не должен светиться, затем следует сначала нажать кнопку увеличения, а затем кнопку меню. Это остановит прерывание от захвата кнопки меню как одиночного события.

Зарядка

На часах имеется порт micro-usb типа B (также есть на многих смартфонах), так что встроенный LiPo аккумулятор можно заряжать без использования внешних зарядных устройств, непосредственно от источника 5 В (т. Е. Порта USB на ПК или настенное зарядное устройство USB).Микросхема (MCP73831), используемая в цепи зарядки, заряжает аккумулятор со скоростью 500 мА. Емкость установленного аккумулятора составляет 400 мАч, поэтому можно предположить, что для полной зарядки из разряженного состояния потребуется около 1 часа. Красный светодиод расположен рядом с портом зарядки, который указывает на то, что происходит зарядка. Когда свет не виден, заряд завершен.

Для зарядки аккумулятора:

1. Выключите часы. Это подключит цепь зарядки к аккумулятору.
2. Подключите зарядный порт часов к источнику 5 В (например, к USB-порту ПК или настенному зарядному устройству USB). Красный светодиод рядом с портом зарядки должен загореться.
3. Оставьте аккумулятор заряжаться, пока красный светодиод не перестанет светиться.

Прототип — вещь прекрасная, мина пролила свет на многие ошибки и дурацких конструкторских упущения.

1. Общая переделка размещения компонентов (например, большое количество дискретных компонентов, которые располагались слишком близко к ИС).
2. Вставьте — замените PIC16F1828 на PIC16F1829, чтобы удвоить программную память с 4 КБ до 8 КБ.
3. Переместите большинство компонентов цепи зарядки аккумулятора на нижнюю часть платы рядом с резервной батареей. Это освобождает пространство наверху и совершенно не влияет на требования к пространству для дизайна.
4. Увеличьте размер площадки на монтажных отверстиях M2.
5. Исправьте неправильную заливку полигона GND в правом верхнем углу платы (если смотреть спереди).
6. Назначьте переключатель 2 на вывод PORTA или PORTB, чтобы на нем можно было использовать прерывание по смене вывода.
7. Используйте регулятор 3,3 В с более высоким КПД, лучше оптимизированный для приложений с батарейным питанием. Текущая IC (AP7333) имеет I _Q 65 мкА при полной нагрузке, но эффективность требуется только тогда, когда потребление тока находится в диапазоне ~ 1 мА.
8. Сдвиньте клемму резервного аккумулятора и вход LiPo аккумулятора дальше друг от друга, чтобы предотвратить короткое замыкание. Это определенно не соответствовало бы законным стандартам в форме прототипа.
9. Измените символы для переключателей, чтобы указать приращение, и переключатели меню, такие как «+» и «M».Prototype имеет шелкографию «S1» и «S2», что некрасиво и косвенно с точки зрения соглашения об именовании, основанного на операциях. Эти символы в идеале должны быть контактными площадками с золотым припоем, а не шелкографией (из эстетических соображений).
10. Подайте выходной сигнал с частотой 32 МГц DS3231M на вывод CLKIN главного контроллера PIC для синхронизации работы во время сна.
