Основные типы разъемов компьютерного блока питания
Современные блоки питания для ПК имеют следующие основные типы разъемов:
- 24-контактный основной разъем питания материнской платы (ATX)
- 4/8-контактный разъем питания процессора (EPS/ATX12V)
- 6/8-контактные разъемы питания видеокарты (PCI-E)
- Разъемы питания накопителей SATA
- 4-контактный разъем Molex
- 4-контактный разъем питания FDD (флоппи-дисковода)
Каждый из этих разъемов имеет свое назначение и обеспечивает подачу определенных напряжений на компоненты компьютера. Рассмотрим их подробнее.
Цветовая маркировка проводов блока питания
Для удобства определения назначения проводов в блоках питания используется стандартизированная цветовая маркировка:
- Черный — общий провод (земля, GND)
- Красный — напряжение +5В
- Желтый — напряжение +12В
- Оранжевый — напряжение +3.3В
- Синий — напряжение -12В
- Белый — напряжение -5В
- Зеленый — сигнал включения PS_ON
- Серый — сигнал Power Good
- Фиолетовый — дежурное напряжение +5В Standby
Зная эту цветовую кодировку, можно легко определить назначение каждого провода в разъемах блока питания.
Распиновка 24-контактного разъема питания материнской платы
24-контактный разъем ATX является основным разъемом питания материнской платы. Он обеспечивает подачу всех необходимых напряжений. Распиновка контактов следующая:
- Контакты 1-3, 7, 13-16, 18-20, 22-24 — земля (GND)
- Контакты 4-6 — +5В
- Контакты 8, 21 — +3.3В
- Контакты 10, 11, 12 — +12В
- Контакт 9 — +5В Standby
- Контакт 14 — -12В
- Контакт 17 — сигнал включения PS_ON
Важно отметить, что многие современные блоки питания имеют разъем формата 20+4, позволяющий использовать его как с 20-контактными, так и с 24-контактными разъемами на материнских платах.
Разъемы питания процессора 4-pin и 8-pin
Для питания процессора на современных материнских платах используются 4-контактные или 8-контактные разъемы. Их распиновка следующая:
4-контактный разъем ATX12V:
- Контакты 1,2 — земля (GND)
- Контакты 3,4 — +12В
8-контактный разъем EPS12V:
- Контакты 1,2,3,4 — земля (GND)
- Контакты 5,6,7,8 — +12В
8-контактный разъем обеспечивает большую мощность для питания высокопроизводительных процессоров. При этом 4-контактный кабель совместим с 8-контактным разъемом на материнской плате.
Разъемы питания видеокарт PCI-Express
Для дополнительного питания мощных видеокарт используются 6-контактные и 8-контактные разъемы PCI-Express:
6-контактный разъем PCI-E:
- Контакты 1,2,3 — земля (GND)
- Контакты 4,5,6 — +12В
8-контактный разъем PCI-E:
- Контакты 1,2,3,5,6,7 — земля (GND)
- Контакты 4,8 — +12В
8-контактный разъем способен обеспечить большую мощность для высокопроизводительных видеокарт. Многие блоки питания имеют комбинированные разъемы 6+2 pin для универсальности.
Разъемы питания SATA и Molex
Для питания жестких дисков, SSD и оптических приводов используются разъемы SATA и Molex:
Разъем SATA:
- Контакты 1,2,3 — +3.3В
- Контакты 4,5 — земля (GND)
- Контакты 6,7 — +5В
- Контакты 8,9 — земля (GND)
- Контакты 10,11,12 — +12В
Разъем Molex:
- Контакт 1 — +12В
- Контакты 2,3 — земля (GND)
- Контакт 4 — +5В
Разъем SATA пришел на смену Molex и используется в современных устройствах. Но многие блоки питания по-прежнему оснащаются разъемами Molex для совместимости.
Как правильно подключать разъемы блока питания
При подключении разъемов блока питания к компонентам ПК следует соблюдать несколько важных правил:
- Всегда сверяйтесь с инструкцией к материнской плате и другим компонентам.
- Не прилагайте чрезмерных усилий при подключении — разъемы должны входить плотно, но легко.
- Обращайте внимание на ключи (выступы) на разъемах, препятствующие неправильному подключению.
- Не используйте переходники без крайней необходимости.
- При подключении видеокарты убедитесь, что мощности блока питания достаточно.
- Не оставляйте неподключенными разъемы питания процессора и видеокарты.
- Аккуратно прокладывайте кабели, не допуская их перегиба и пережатия.
Соблюдение этих простых правил поможет избежать проблем и обеспечить стабильную работу компьютера.
Проверка работоспособности блока питания
Для проверки работоспособности блока питания без подключения к компонентам можно использовать следующий метод:
- Отсоедините все кабели блока питания от компонентов ПК.
- На 24-контактном разъеме найдите зеленый провод (PS_ON, обычно 16-й контакт) и любой черный (земля).
- Соедините эти два провода с помощью скрепки или провода.
- Подключите блок питания к электросети и включите.
- Если вентилятор блока питания начнет вращаться, значит он работоспособен.
Этот метод позволяет проверить включение блока питания, но не гарантирует его корректную работу под нагрузкой. Для полной диагностики рекомендуется использовать специальные тестеры.
Распиновка разъемов блока питания: какая линия за что отвечает | Блоки питания компьютера | Блог
Подключение проводов блока питания при сборке ПК — одна из самых серьезных задач, с которой сталкиваются начинающие пользователи. Все слышали фразу «с электричеством шутки плохи», и нужно понимать, что в случае неправильного подключения проводов можно запросто повредить дорогие комплектующие. Чтобы этого не случилось, нужно знать распиновку разъемов БП, максимальную нагрузку на каждый разъем и положение ключей, которые не дают подключить провода неправильно. В этой статье вы найдете всю информацию на эту тему.
Стандарты блоков питания для ПК и их разъемов развиваются уже почти 40 лет — со времен выхода первых компьютеров IBM PC. За это время сменилось несколько стандартов AT и ATX. Казалось бы, все возможные разъемы уже придуманы и ничего нового не требуется, но осенью этого года ожидается выход видеокарт Nvidia GeForce RTX 3000-й серии, который принесет с собой новый, 12-контактный разъем питания. Производители уже стали добавлять в комплекты проводов новых БП коннектор 12-Pin Micro-Fit 3.0. Будет неудивительно, если этот разъем питания дополнит новые стандарты ATX.
Перед тем, как перейти к описанию и распиновке всех разъемов в современном БП, хотелось бы напомнить, что основные напряжения, которые нам встретятся, это +3.3 В, +5 В и +12 В. Сейчас основное напряжение, которое требуется и процессору, и видеокарте — это +12 В. В свою очередь, +5 В нужно накопителям, а +3.3 В используется все реже.
И если взглянуть на табличку, которая есть на боку каждого БП, мы увидим выдаваемые им напряжения, токи и мощность по каждому из каналов.
Разъем Molex
Начнем с самого древнего разъема, который почти без изменений дошел до наших времен, появившись у первых «персоналок». Это всем известный 4-контактный разъем, называемый Molex.
Сегодня сфера применения этого разъема сузилась до питания корпусных вентиляторов, передних панелей корпусов ПК, разветвителей и переходников питания видеокарт и накопителей. Например, переходников питания видеокарты «Molex — PCI-E 6 pin». Несмотря на то, что разъем выдает до 11 А на контакт, а значит, может дать видеокарте, в теории, 132 ватта мощности, использовать его стоит крайне осторожно.
Надо учитывать, что толщина проводов может не соответствовать такой мощности, а сами контакты могут быть разболтанными, с неплотной посадкой. В результате это чревато нагревом проводов, контактов и расплавлению изоляции.
Если вам обязательно требуется такой переходник, выбирайте модель с двумя разъемами Molex.
Обязательно проверяйте качество контактов переходника и вставляйте его надежно, до упора. Для защиты от неправильного подключения в разъеме предусмотрены два скоса.
Внимание! Несмотря на то, что скосы не дают воткнуть разъем другой стороной, при определенном усилии и разболтанных гнездах есть вероятность воткнуть разъем, развернутый на 180 градусов, что приведет к выходу из строя оборудования.
24-контактный разъем питания материнской платы
Этот разъем появился в спецификациях ATX12V 2.0 в 2004 году и заменил устаревший 20-контактный разъем. Он может обеспечить довольно серьезные мощности для питания процессора, видеокарты и материнской платы: по линии +3.3 В — 145.2 Вт, по линии +5 В — 275 Вт и 264 Вт по линии +12 В (при использовании контактов Molex Plus HCS).
Примечание. Контакты Molex сертифицированы на ток 6 А. Molex HCS — до 9 А. А Molex Plus HCS — до 11 А.
Разъемы питания процессора
Энергопотребление процессоров неуклонно росло последние 20 лет, что потребовало дополнительных разъемов питания для них. И в спецификациях ATX12V был введен дополнительный 4-контактный разъем питания процессора +12 В.
8-контактный разъем питания процессора
Несмотря на то, что 4-контактный разъем питания процессора рассчитан на максимальную мощность до 288 Вт (при использовании контактов Plus HCS), в спецификации EPS12V версии 1.6, появившейся в 2000 году, был представлен 8-контактный разъем питания процессора. Первоначально этот разъем использовался в серверах с серьезными нагрузками на систему питания, но впоследствии перекочевал и в обычные ПК.
Сегодня даже на бюджетных материнских платах мы встречаем именно этот разъем, который теоретически может подать на питание процессора мощность до 576 Вт.
4-контактный и 8-контактный разъемы совместимы между собой. Если на вашем БП есть только 4-контактный кабель питания, он подойдет в 8-контактный разъем на материнской плате. А 8-контактный кабель, соответственно, подойдет в 4-контактный разъем.
Значения передаваемой мощности выглядят просто фантастически, но вы должны понимать, что это теоретическая мощность. На практике производители топовых материнских плат, ориентированных на разгон, ставят два 8-контактных разъема питания процессора.
Например, на MSI MEG Z490 ACE. Увеличение контактов разъема и сечения проводов приводит к снижению их нагрева и, как следствие, к безопасной работе.
Внимание! При подключении 8-контактных разъемов питания процессора и видеокарты нужно учитывать, что несмотря на то, что они не совпадают по скосам контактов, их вилки очень похожи. При определенном усилии можно воткнуть вилку питания процессора в разъем на видеокарте и наоборот. Это приведет к замыканию и выходу оборудования из строя.
Разъем питания 3.5″ дисководов

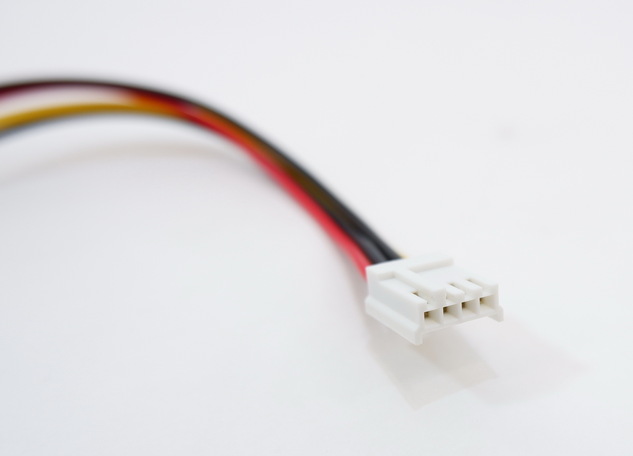

Еще один разъем, уже практически не встречающийся на новых БП. Ранее использовался для питания дисководов 3.5″ и некоторых карт расширения.
Разъем питания SATA
Стандартный разъем для питания HDD, DVD и 2.5″ SSD-приводов. Надежный и удобный разъем, воткнуть который другой стороной не получится из-за расположения специальных выступов. Ток, потребляемый HDD и SSD, довольно небольшой и беспокоиться о нагреве таких разъемов не стоит.
Разъемы дополнительного питания видеокарт
В начале нулевых годов резко выросло энергопотребление видеокарт, что потребовало для них специальных разъемов питания, принятых в спецификациях ATX12V 2.x.
Спецификация PCI Express x16 Graphics 150W-ATX Specification 1.0 была принята рабочей группой PCI-SIG в 2004 году. Она представила 6-контактный разъем, который может давать видеокарте 75 Вт мощности. И еще 75 Вт берутся со слота PCI-E x16. Получившиеся в сумме 150 ватт достаточны для питания видеокарт среднего уровня, например, GeForce GTX 1650 SUPER.
Но этих возможностей питания быстро стало недостаточно и вскоре была принята спецификация PCI Express 2.0, которая дала уже 8-контактный разъем питания для видеокарт. 8-контактный разъем питания позволял передать 150 Вт мощности и вместе с 75 Вт, идущими со слота PCI-E x16, получалось 225 Вт, которых стало достаточно уже для производительных видеокарт.
Производители видеокарт обычно стараются разгрузить питание по слоту PCI-E x16 и обеспечить запас питания для разгона, поэтому видеокарты с потреблением 120 ватт и выше, например, GeForce GTX 1660 SUPER, все чаще оснащаются восьмипиновым разъемом питания.
Конструкция разъемов позволяет подключение 6-контактного кабеля питания в 8-контактный разъем. Но, скорее всего, потребуется специальный переходник, ведь в этом случае видеокарта по сигнальным контактам распознает, какой кабель подключен в разъем питания.
8-контактный разъем обычно делается разборным, что позволяет подключить его в 6-контактную колодку.
Вставить неправильно разъемы этого типа не получится: скосы на пинах расположены в строго определенном порядке. Но нужно подключать питание до упора — до защелкивания предохранительного язычка.
Выводы
Как вы могли заметить, все разъемы на современных БП разработаны так, чтобы исключить неправильное подключение. Также они обеспечивают избыточную надежность по нагрузке питания, что достигается увеличением числа контактов.
Но при сборке ПК не помешает помнить распиновки всех разъемов и максимальную силу тока, которую может выдержать разъем. Если пренебречь этими знаниями, можно рано или поздно повредить комплектующие. С подобным в период «крипто-лихорадки» 2017-2018 года столкнулись майнеры, у которых массово горели дешевые переходники питания видеокарт «Molex — PCI-E 6 pin».
Напряжения с компьютерного блока питания. Разъемы, мощность
Сегодня не редко можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.
А ведь их можно использовать в хозяйстве! В этой статье я расскажу, какие напряжения можно получить на выходе обычного компьютерного блока питания.
Небольшой ликбез о напряжениях и токах компьютерного БП
Во-первых, не стоит пренебрегать техникой безопасности.
Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!
Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).
В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.
На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).
В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.
Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.
Разъемы и напряжения компьютерного блока питания
Цветовая маркировка напряжений компьютерного блока питания
Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).
В нормальных БП маркировка по цветам проводов такая:
- Черный — общий провод, «земля», GND
- Белый — минус 5V
- Синий — минус 12V
- Желтый — плюс 12V
- Красный — плюс 5V
- Оранжевый — плюс 3.3V
- Зеленый — включение (PS-ON)
- Серый — POWER-OK (POWERGOOD)
- Фиолетовый — 5VSB (дежурного питания).
Распиновка разъемов блока питания AT и ATX
Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.
Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.
Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.
Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.
Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.
Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.
Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.
Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).
Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!
Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.
Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.
Получение напряжений с разъемов компьютерного блока питания
Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.
| положительное | ноль | итого (разность) |
| +12В | 0В | +12В |
| +5В | -5В | +10В |
| +12В | +3,3В | +8,7В |
| +3,3В | -5В | +8,3В |
| +12В | +5В | +7В |
| +5В | 0В | +5В |
| +3,3В | 0В | +3,3В |
| +5В | +3,3В | +1,7В |
| 0В | 0В | 0В |
Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения.
Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.
Также не забывайте, что для больших токов желательно использовать толстый провод.
Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!
ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!
Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.
PCIe и EPS
Распиновка БП компьютера. Определение каждого контакта
Обыкновенный блок питания работает с напряжением в 220 вольт, но бывают и варианты с переключателем для 110-вольтового решения. Такие переключатели были созданы для эксплуатации в сети европейского стандарта, где электричество подается с напряжением в 110 вольт.
Также есть вариант 220 АС, что означает переменный ток. Блок питания для компьютера преобразовывает переменное напряжение 220 вольт в стабильные 12 вольт, 5 вольт и 3,3 вольта. Уже после преобразования ток в постоянном состоянии подается в подключаемые компоненты компьютера. Для питания микросхем используются контакты с напряжением 3,3 и 5 вольт. 12-вольтовые провода предназначены для механических частей компьютера: вентиляторов и приводов.
Распиновка БП старого компьютера не сильно отличается от современного поколения питания. Разница лишь в добавлении новых кабелей питания для современного оборудования.
Распиновка основного разъема кабеля питания
Распиновка БП компьютера начинается с самого большого и значимого кабеля питания — это кабель, подключаемый к материнской плате. У материнских плат старого образца разъем ATX рассчитан на 20 контактов, а материнские платы нового поколения содержат в своем разъеме уже 24 контакта. Именно по этой причине блоки питания нового поколения обладают кабелями со штекером 20+4 контакта.
При распиновке БП компьютера важно знать, что штекер ATX подходит только для питания материнской платы. Это можно проверить, если присмотреться к контактам в штекере и разъеме — каждый из них уникален и подходит только для одной цели.
Описание кабеля Molex
Распиновка разъема БП компьютера, содержащего всего четыре параллельных контакта, называется «Молекс». Так же как и в случае с кабелем питания материнской платы, ошибиться с подключением данного кабеля очень сложно. Он подходит для питания приводов флоппи и жестких дисков.
Распиновка контактов БП компьютера для подключения к разъему «Молекс»:
- желтый провод работает с напряжением в 12 вольт;
- два черных провода в середине называются «землей» и в них напряжения нет;
- красный провод несет в себе напряжение, равное 5 вольтам.
Распиновка питания для SATA
Для обновления интерфейса IDE был введен новый кабель SATA, который содержал в себе 15 контактов. Всего к штекеру подведено пять проводов, каждый из которых занимает по три контакта. Первая тройка контактов оранжевого цвета работает с напряжением в 3,3 вольта. Вторая тройка является контактами COM, то есть «землей». Средние контакты имеют входное напряжение 5 вольт. Четвертая тройка идентична второй. Последние три контакта уже с напряжением 12 вольт.
В старых версиях данного кабеля было четыре провода по три контакта, но с обновлением интерфейса была добавлена поддержка 3,3 вольта входного напряжения, которая обозначается оранжевым проводом.
EPS разъем на 8 pin и 4+4 pin
В распиновке БП компьютера можно встретить кабель с 8 контактами питания, который предназначен для процессора. Дело в том что процессоры серверного типа требуют больше мощностей от блока питания, так как работают они постоянно.
На штекере расположение контактов выглядит таким образом — четыре верхних контакта отмечены, как «земля», а нижние четыре контакта подают питание в 12 вольт.
Строение кабеля 4+4-контактного не сильно отличается от 8-контактного, но подходит для питания процессоров стандартного и серверного типа.
Разъемы PCI Express
6-контактный кабель питания предназначен для работы с видеокартами, которые потребляют не больше 75 ватт. Расположение контактов указывает на то, что три верхних контакта подают напряжение 12 вольт, а три нижних отвечают за заземление.
Штекер с 8 контактами был введен в производство в 2007 году, так как в то время начали появляться более мощные графические ускорители. Такой кабель мог обеспечить питанием видеокарту, не требующей более 150 ватт. Распиновка БП компьютера в отношении этого кабеля такова: четыре контакта, расположенные в два ряда. Первый и с пятого по восьмой контакты отвечают за «землю», а контакты со второго по четвертый подают напряжение в 12 вольт.
Кабель с контактами 6+2 является самым универсальным, так как может поддерживать работу как с 6-контактными видеокартами, так и с 8-контактными.
Определение напряжения по цветам проводов
В производстве стандартных блоков питания для компьютеров есть определенные стандарты, которые стремятся соблюдать все известные производители, но бывают и исключения.
Вот точное определение проводов по цветам:
- черный — Com, или заземление;
- желтый провод обеспечивает подачу 12 вольт;
- красный провод отвечает за подачу напряжения 5 вольт;
- оранжевый провод питает с напряжением в 3,3 вольта.
Распиновка БП компьютера под нагрузкой
Для проверки работоспособности блока питания можно его подключить, не затрагивая систему в целом. Делается это для того, чтобы в случае бракованного блока питания, не повредить все составляющие компьютера. Для первичного запуска БП необходимо замкнуть 6 и 7 контакты. Если все сделано правильно, то блок питания должен подать сигнал работы в виде крутящегося вентилятора.
Примечание: отсчет контактов ведется без учета дополнительных четырех контактов для разъема ATX.
Как выбрать блок питания
Блок питания — это самая важная часть системы, которая обеспечивает работоспособность всех комплектующих. К выбору питания следует подходить с особой ответственностью.
Первое, на что нужно обратить внимание при визуальном осмотре — это наличие оплетки всех кабелей. Это хорошая защита, или экранирование, которое позволяет подавлять различного вида волны и помехи, из-за которых может нарушиться работа всей системы.
Второй показатель — это наличие сертификата гарантии качества – 80 PLUS, который гарантирует защиту компьютера от перепада напряжения.
Остальные данные уже определяются наличием в системе частей с высоким энергопотреблением. Блок питания лучше покупать с запасом, так как КПД часто не совпадает с реальной цифрой.
Нюансы подключения питания процессора | Блоки питания компьютера | Блог
В последние годы 4-контактный разъем питания на материнских платах все чаще заменяется 8-контактным. И перед пользователем при сборке ПК встают вопросы: можно ли подключить в 8-контактный разъем питания процессора 4-контактный кабель питания? Чем опасно такое подключение? Можно ли удлинять кабель питания процессора?
Можно ли подключать 8-контактный кабель в 4-контактный разъем? Как быть, если на материнской плате присутствуют сразу и 8-контактный и 4-контактный разъемы? Давайте разберемся.
Немного теории
Чтобы понимать всю серьезность этих вопросов, нужно знать немного теории. В 90-е годы прошлого века процессорамвполне хватало общего разъема питания материнской платы. Питание процессоров в основном использовало линию с напряжением в пять вольт.
Но частоты процессоров и их энергопотребление быстро росли и, постепенно, им понадобилась отдельная линия питания на 12 вольт.
Особенно остро эта проблема возникла с выходом процессоров Pentium 4 и Athlon 64, система питания материнских плат которых стала использовать в основном напряжение 12 вольт. Блоки питания, поддерживающие эти процессоры и материнские платы, получили новый стандарт ATX12V и всем нам хорошо известный 4-контактный разъем питания.
Почти каждый блок питания тех лет получил наклейку Pentium 4 Ready или P4 power connection, говорящую о поддержке стандарта ATX12V и питания новых процессоров.
Если посмотреть спецификации 4-контактного разъема питания, то мы увидим, что он имеет два контакта для 12 вольт, каждый из которых выдерживает ток 8 А. И теоретически допустимая для него пропускаемая мощность тока составляет внушительные 192 ватта. Неудивительно, что этот разъем питания дожил до наших дней и до сих пор активно используется.
Казалось бы, 192 ватта — это очень высокий показатель и мало какие процессоры смогут превысить его без разгона с повышением напряжения. Так почему же этот разъем активно заменяется 8-контактным и используется сейчас лишь в бюджетных решениях?
Есть несколько причин для этого.
Первая причина — это серьезный нагрев кабелей и разъемов питания, а также дорожек на материнской плате при большой потребляемой мощности.
Вторая причина — необходимость учитывать КПД преобразователя питания на материнской плате, который обычно составляет 80%. То есть, достигнуть предела 4-контактного разъема питания сможет процессор потребляющий около 150 ватт.
Третья причина — вероятность того, что состояние 4-контактного разъема может оставлять желать лучшего. Особенно в том случае, если его многократно использовали. Также в случае использования недорогого блока питания, толщина проводов в нем может отличаться от предписанных стандартом 18 AWG, что может вызвать их сильный нагрев и даже расплавление.
В результате при использовании процессора, потребляющего мощность более 120 ватт, можно столкнуться с серьезным нагревом проводов и разъема питания процессора, что может вызвать подгорание и расплавление самого разъема.
По невнимательности неплотно вставленный кабель питания может привести к таким же печальным последствиям.
На практике проблемы с 4-контактным разъемом питания стали появляться у двухъядерных процессоров Pentium D, потреблявших 130 ватт уже в 2005 году.
Все эти проблемы потребовали решения, которым стал стандарт EPS12V, где вместо четырех контактов питания процессора стали использоваться восемь.
8-контактный разъем питания процессора сначала появился на серверных материнских платах, а потом добрался и до обычных, пользовательских. На данный момент это самый актуальный разъем питания процессора.
Разъем этот в основном делается разборным, но иногда бывает и цельным.
Теперь, когда вся серьезность вопроса подключения питания процессора нам понятна, давайте разберем стандартные ситуации, с которыми может столкнуться пользователь, собирающий компьютер.
На материнской плате 8-контактный разъем питания, а на блоке питания только 4-контактный
Это одна из самых распространенных ситуаций, с которыми сталкиваются пользователи. К счастью, 4-контактный разъем питания совместим с 8-контактным разъемом. И это вполне работоспособное решение. Однако важно учитывать то, какой процессор вы будете запитывать 4-контактным кабелем питания и будет ли он разгоняться.
Если у вас бюджетный или энергоэффективный процессор, чье потребление не превышает 95–110 ватт, можете спокойно запитывать его 4-контактным кабелем питания. Почему рекомендуются такие низкие показатели мощности процессора? Потому, что блок питания, не имеющий 8-контактного кабеля питания — это скорее всего бюджетное решение, где могли сэкономить также и на толщине проводов и на качестве разъемов.
Очень важный момент — будет ли разгоняться процессор на материнской плате, запитанной 4-контактным кабелем питания. Тут все очень индивидуально и зависит от типа процессора, напряжения его питания и частоты, на которую он будет разгоняться.
Например, Pentium G3258 легко уложится в 100 ватт потребления при приличном разгоне, а Ryzen 5 2600 может перевалить отметку в 120 ватт даже при случайной активации авторазгона в материнской плате.
Если вы занимаетесь разгоном, не экономьте на блоке питания.
На материнской плате 4-контактный разъем питания, а на блоке питания только 8-контактный неразборный разъем
И такой вариант подключения вполне работоспособен, разъем войдет одной половиной и будет работать. Главное — чтобы вокруг разъема питания на материнской плате не было мешающих элементов.
А вот здесь подключить не получится:
Ситуация, когда потребуется так подключать питание процессора, может возникнуть если, например, 4-контактный кабель питания поврежден и остался только 8-контактный.
4-контактный кабель питания не дотягивается до разъема, можно ли использовать переходник
Это нередкая ситуация при использовании старого или бюджетного блока питания в корпусе с его нижним расположением. Проблему может решить переходник, однако помните, что даже качественный переходник — это еще одно сопротивление и слабое место в питании. Однако, если у вас бюджетный, мало потребляющий процессор, использовать такой переходник можно.
В любом случае, проверьте температуру его проводов и разъема под нагрузкой.
Как подключать питание в материнскую плату с 8+4 пин или 8+8 пин разъемами питания
Все больше материнских плат Hi-End сегмента, ориентированных на разгон многоядерных процессоров, выпускаются с двойным питанием 8+4 пин или даже 8+8 пин. Это связано с постоянным увеличением количества ядер в процессорах, которые требуют соответствующего питания. На первый взгляд такое питание выглядит избыточным, но тесты показывают иное.
Например, система с 18-ядерным Core i9-10980XE, в разгоне до 4500 МГц потребляет в Prime95 c AVX инструкциями 569 ватт. Для таких мощностей даже питание 8+4 пин может оказаться недостаточным.
Если вы приобретаете систему с прожорливым многоядерным процессором, нельзя экономить ни на материнской плате, ни на блоке питания. Нужно заранее изучить, сколько будет потреблять ваш процессор. Не помешает скачать мануалы к интересующим вас материнским платам и посмотреть, что в них допустимо по питанию.
Например, у ASRock X570 Taichi производитель разрешает использовать 4-контактный кабель питания в 8-контактном гнезде.
Выводы
Подводя итог этого блога, хочется дать совет — не экономить на блоках питания и тщательно относиться к сборке компьютера и разъемам питания в частности.
Ведь ошибка, допущенная здесь, может лишить вас дорогостоящих комплектующих.
распиновка 24 pin и 20+4pin и другие разъемы
При желании произвести апгрейд персонального компьютера часто возникает вопрос о совместимости комплектующих, разъемов и мощности блока питания. Для обновления конфигурации ПК с целью увеличения его производительности могут заменяться материнские платы, процессор, планки памяти, интегрироваться более мощная видеокарта.
И если при замене звуковой или графической карты следует обратить внимание на соответствие гнезд на материнской плате, то при необходимости поменять «мать» важна и распиновка 24 pin блока питания.
Блок питания PC и принцип его работы
Блок питания компьютера использует сетевое напряжение стандартного уровня 230V с частотой 50Hz (Россия). Принцип работы довольно прост: сетевое напряжение выпрямляется, чистится и с помощью генератора преобразуется в сигнал высокой частоты с размахом 310V+. А маленький высокочастотный трансформатор преобразует высокое напряжение в нужные для PC уровни с последующим выпрямлением. Присутствуют в БП также стабилизация напряжения и защиты по току, напряжению и в продвинутых моделях по температуре.
А теперь разберемся с распиновкой 24 pin блока питания.
PC и напряжения, необходимые для работы
Для работы современного компьютера от блока питания требуются следующие уровни напряжения: +3.3 вольт, +5 вольт, +12 вольт. Последнее (+12V) подается на двигатели, вентиляторы и подсветку, а низкие (+3.3V и +5V) используются для питания цифровых схем.
Самый большой разъем блока питания ATX 24pin
Самый большой кабель с разъемом блока питания — 24 pin, или 20+4, как он иногда называется еще. Разъем на 20 pin применялся для старых плат. Сейчас это практически одно и то же. Разница лишь в съемной дополнительной фишке на 4pin, за счет чего поддерживаются платы нового образца, требующие более плотного энергетического рациона.
В этом разъеме выполнена распиновка 24 Pin, и блок питания имеет все вышеперечисленные напряжения. Также есть служебные контакты для включения и выключения компьютера и для подачи питания от дежурного источника.
Важная особенность этого разъема — его можно вставить в гнездо строго в одном положении. Обеспечено это тем, что все контакты (pin) имеют разную геометрическую форму. Можете убедиться в этом сами, но не стоит усердствовать — платы очень хрупкие.
Распайка 24 pin у блока питания
Для удобства и простоты все провода напряжения БП и все служебные контакты имеют свой цвет изоляции. Стоит их запомнить на будущее. Попробуем перечислить их, итак:
- Черный цвет — общий провод (COM). Относительно него измеряются все напряжения на выходе блока питания.
- Красный цвет — +5 вольт.
- Желтый цвет — +12 вольт.
- Оранжевый цвет — +3,3 вольта.
- Синий цвет — минус 12 вольт.
- Зеленый (салатовый) — включение БП (PS-ON). Для включения (и выключения) блока питания надо кратковременно замкнуть этот контакт на черный провод. В дополнительном разъеме 4pin для версии 20+4 продублированы напряжения +12V, +5V и +3.3V.
Как видите, ничего сложного в распиновке 24 pin блока питания современного компьютера нет.
Дополнительные разъемы
Кроме главного разъема из современного блока питания выходят также дополнительные штекеры. Они имеют меньше контактов, малые размеры. Предназначены они для подключения к периферийным устройствам компьютера, таким как картридеры, оптические дисководы, жесткие диски HDD и SSD, дискретные аудио- и видеокарты, модемы, вентиляторы и прочие устройства.
Разъемы эти тоже обладают ключами и защищены от неправильного подключения, что не отменяет требования быть аккуратным и внимательным, ибо автору этих строк удалось вставить разъем дополнительного питания +12V CPU неправильно (но без поломок и негативных последствий, просто плата не запустилась).
Основные типы таких разъемов:
- Molex — подводит к потребителям +5 вольт, +12 вольт и два COM.
- PCI-E — в основном для материнских плат и видеокарт, в зависимости от конфигурации могут быть на 4, 6 и 8 Pin. Подают +12V и рассчитаны на передачу больших токов.
- SATA 15, подводит питание к оптическим приводам и жестким дискам с интерфейсом SATA. Содержит +3.3V, +5V и +12V, а также COM.
Существуют также разъемы для подключения дисковода магнитных дискет (флоппи дисков). Ввиду их старости и бесперспективности в данной статье не рассматриваются.
Распиновка блока питания компьютера
Что такое блок питания
Это устройство обязательно входит в состав любой машины, так как его роль заключается в подаче напряжения определенного размера на аппаратные части компьютера, а именно к блоку питания подключены: жесткий диск, приводы дисководов, кулеры, гибкие магнитные диски и, самая главная часть, материнская плата.
В последнее время производители стали выпускать настолько мощные видеокарты, что им уже не хватает питания от материнской платы, поэтому распиновка разъемов блока питания компьютера потребуется для того, чтобы запитать видеокарту.
Иными словами, блок питания работает по следующей схеме: на входе в него поступает напряжение из контактной сети (220 вольт), которое он преобразует в постоянные питающие напряжения величиной -12V, -5V, +3.3V, +5V, +12V. Будьте внимательны: рабочее напряжение внутри устройства составляет приблизительно 100 вольт, поэтому строго следуйте требованиям техники безопасности!
Маркировка и обозначение проводов, разъемы
Распиновка блока питания компьютера должна быть проведена крайне аккуратно, чтобы не допустить короткого замыкания при работе. Для этого следует знать, какое напряжение подается на каких проводах. В стандартных блоках используется всего 9 цветов, обозначающих роль проводов:
Черный — общий провод, он же заземление
Белый — отвечает за напряжение -5V
Синий — отвечает за напряжение -12V
Желтый — подает +12V
Красный — подает +5V
Оранжевый — подает +3.3V
Зеленый — отвечает за включение (PS-ON)
Серый — POWER-OK (POWERGOOD)
Фиолетовый — дежурное питание 5VSB
Всего при работе БП используется 8 типов разъемов, их изображения и названия представлены на изображении.
Схема распиновки
Распиновка блока питания компьютера осуществляется использованием разъемов определенного типа, и правильным распределением проводов в контактах. Это общая схема, которая описывает распределение проводов в разъемах всех типов:
Это стандартные распределения, которых придерживаются все производители БП. Однако иногда могут встречаться и нестандартные распиновки, поэтому при покупке обязательно поинтересуйтесь у продавца-консультанта, соответствует ли блок принятым стандартам.
Если нужно другое напряжение
Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое по дефолту БП выдавать не способен. В этих случаях приходится немного «химичить». Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Немного непонятно, но формула для определения итогового напряжения выглядит так: положительное + ноль = разность. Для наглядности все возможные комбинации приведены в таблице.
| ПОЛОЖИТЕЛЬНОЕ | НОЛЬ | РАЗНОСТЬ |
| +12 | 0 | +12 |
| +5 | -5 | +10 |
| +12 | +3.3 | +8.7 |
| +3.3 | -5 | +8.3 |
| +12 | +5 | +7 |
| +5 | 0 | +5 |
| +3.3 | 0 | +3.3 |
| +5 | +3.3 | +1.7 |
| 0 | 0 | 0 |
Обязательно проверьте результат вольтметром, чтобы не ошибиться.
Чтобы заработал блок питания, а распиновка проводов была сделана не зря, не забудьте замкнуть GND и PWR SW коннекторы. БП будет работать до тех пор, пока они замкнуты (если хотите, чтобы он отключался, соедините провода через тумблер).
Источник
Распиновка блока питания компьютера – как правильно сделать
Модернизация компьютера – дело важно и ответственное, потому что неправильный апгрейд может привести к серьезным неисправностям, из-за которых работоспособность машины может оказаться под угрозой. Важно помнить несколько правил, которые помогут избежать ошибок, и сегодня мы поговорим об том, что такое распиновка блока питания компьютера и как ее правильно осуществить.
Что такое блок питания
Это устройство обязательно входит в состав любой машины, так как его роль заключается в подаче напряжения определенного размера на аппаратные части компьютера, а именно к блоку питания подключены: жесткий диск, приводы дисководов, кулеры, гибкие магнитные диски и, самая главная часть, материнская плата.
В последнее время производители стали выпускать настолько мощные видеокарты, что им уже не хватает питания от материнской платы, поэтому распиновка разъемов блока питания компьютера потребуется для того, чтобы запитать видеокарту.
Иными словами, блок питания работает по следующей схеме: на входе в него поступает напряжение из контактной сети (220 вольт), которое он преобразует в постоянные питающие напряжения величиной -12V, -5V, +3.3V, +5V, +12V. Будьте внимательны: рабочее напряжение внутри устройства составляет приблизительно 100 вольт, поэтому строго следуйте требованиям техники безопасности!
Маркировка и обозначение проводов, разъемы
Распиновка блока питания компьютера должна быть проведена крайне аккуратно, чтобы не допустить короткого замыкания при работе. Для этого следует знать, какое напряжение подается на каких проводах. В стандартных блоках используется всего 9 цветов, обозначающих роль проводов:
Черный — общий провод, он же заземление
Белый — отвечает за напряжение -5V
Синий — отвечает за напряжение -12V
Желтый — подает +12V
Красный — подает +5V
Оранжевый — подает +3.3V
Зеленый — отвечает за включение (PS-ON)
Серый — POWER-OK (POWERGOOD)
Фиолетовый — дежурное питание 5VSB
Всего при работе БП используется 8 типов разъемов, их изображения и названия представлены на изображении.
Схема распиновки
Распиновка блока питания компьютера осуществляется использованием разъемов определенного типа, и правильным распределением проводов в контактах. Это общая схема, которая описывает распределение проводов в разъемах всех типов:
Это стандартные распределения, которых придерживаются все производители БП. Однако иногда могут встречаться и нестандартные распиновки, поэтому при покупке обязательно поинтересуйтесь у продавца-консультанта, соответствует ли блок принятым стандартам.
Если нужно другое напряжение
Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое по дефолту БП выдавать не способен. В этих случаях приходится немного «химичить». Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Немного непонятно, но формула для определения итогового напряжения выглядит так: положительное + ноль = разность. Для наглядности все возможные комбинации приведены в таблице.
| ПОЛОЖИТЕЛЬНОЕ | НОЛЬ | РАЗНОСТЬ |
| +12 | 0 | +12 |
| +5 | -5 | +10 |
| +12 | +3.3 | +8.7 |
| +3.3 | -5 | +8.3 |
| +12 | +5 | +7 |
| +5 | 0 | +5 |
| +3.3 | 0 | +3.3 |
| +5 | +3.3 | +1.7 |
| 0 | 0 | 0 |
Обязательно проверьте результат вольтметром, чтобы не ошибиться.
Чтобы заработал блок питания, а распиновка проводов была сделана не зря, не забудьте замкнуть GND и PWR SW коннекторы. БП будет работать до тех пор, пока они замкнуты (если хотите, чтобы он отключался, соедините провода через тумблер).
Распинова блока питания компьютера – дело не сложное, просто будьте внимательны, и у вас все получится, а если остались вопросы, обязательно задавайте их в комментариях.
Разъемы и выводы блока питания
Лист данных стандартного разъема заголовка ATX с шагом 4,2 мм
ATX 24-контактный разъем основного кабеля питания
24-контактный основной разъем питания был добавлен в ATX12V 2.0 для обеспечения дополнительного питания, необходимого для слотов PCI Express. В старом 20-контактном основном кабеле питания есть только одна линия на 12 В. Новый 24-контактный разъем добавил по одной линии для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали дополнительный кабель питания ненужным, поэтому большинство ATX12V 2.x их нет. 24-контактный разъем поляризован, поэтому его можно вставлять только в правильном направлении.
| Распиновка | |||||
|---|---|---|---|---|---|
| Контакты с 1 по 12 | Контакты с 13 по 24 | ||||
| Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
| +3,3 В | оранжевый | 1 | 13 | оранжевый | +3.3 вольта |
| +3,3 В | оранжевый | 2 | 14 | синий | -12 вольт |
| земля | черный | 3 | 15 | черный | земля |
| +5 В | красный | 4 | 16 | зеленый | ПС_ОН № |
| земля | черный | 5 | 17 | черный | земля |
| +5 В | красный | 6 | 18 | черный | земля |
| земля | черный | 7 | 19 | черный | земля |
| PWR_OK | серый | 8 | 20 | белый | -5 вольт (опционально) |
| VSB +5 В | фиолетовый | 9 | 21 | красный | +5 вольт |
| +12 В | желтый | 10 | 22 | красный | +5 вольт |
| +12 В | желтый | 11 | 23 | красный | +5 вольт |
| +3.3 вольта | оранжевый | 12 | 24 | черный | земля |
Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата. Они довольно часто встречаются на линии 3,3 В на выводе 13, но иногда используются и для других напряжений. Линия -5 В на выводе 20 была сделана необязательной в ATX12V 1.3 (введен в 2003 г.), потому что -5 годами редко использовался. Новые материнские платы практически никогда не требуют -5 вольт, в отличие от многих старых материнских плат. Большинство новых блоков питания не обеспечивают -5 вольт, и в этом случае белый провод отсутствует.
| Номера деталей разъема | |||
|---|---|---|---|
| Разъем материнской платы | Кабельный разъем | Клеммы | Максимальный ток на цепь |
| Молекс 39-28-1243 | Молекс 39-01-2240 | Molex 39-00-0168, Molex 44476-1111 | 6 ампер |
| Неофициальная максимальная мощность кабеля / разъема для главных рельсов | |||
|---|---|---|---|
| Шина напряжения | Количество линий | Максимальный ток | Максимальная мощность |
| +3.3 вольта | 4 | 24 А | 79,2 Вт |
| +5 В | 5 | 30 ампер | 150 Вт |
| +12 В | 2 | 12 ампер | 144 Вт |
Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить к материнской плате с 20-контактным разъемом.Он был разработан, чтобы работать именно так. Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабеле просто нависают над концом разъема материнской платы. 24-контактный кабель подходит только к 20-контактному разъему на одном конце, поэтому вы не сможете подключить его неправильно. Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но можно оставить эти 4 контакта отключенными, потому что материнской плате с 20-контактным разъемом они не нужны. Единственная проблема, с которой вы можете столкнуться (буквально), — это то, что что-то блокирует место, где 24-контактный кабель свисает с конца.Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, осторожно срезав один конец 20-контактного разъема материнской платы. Это просто пластик. Вы его не пропустите. Если у вас не получается совместить их вместе, вы можете приобрести переходной кабель, который заставит их работать. 24-контактный кабель подключается к одному концу адаптера, а затем адаптер подключается к 20-контактной материнской плате. Но вам следует по возможности избегать использования такого адаптера, потому что дополнительный провод и разъем — это всего лишь дополнительные вещи, которые могут выйти из строя.Адаптеры также немного увеличивают падение напряжения, чего стоит избегать. Лучше сначала посмотреть, сможете ли вы получить 24-контактный кабель для подключения к 20-контактной материнской плате, прежде чем прибегать к адаптеру.
ATX 20 + 4-контактный разъем основного кабеля питания
могут поставляться либо с 20-контактным основным разъемом питания, либо с 24-контактным разъемом питания. Многие блоки питания поставляются с кабелем 20 + 4, который совместим как с 20, так и с 24-контактными материнскими платами.Кабель питания 20 + 4 состоит из двух частей: 20-контактного и 4-контактного. Если вы оставите две части отдельно, вы можете подключить 20-контактную часть к 20-контактной материнской плате, а 4-контактную часть оставить отключенной. Не забудьте оставить 4-контактный элемент отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим с другими разъемами. Если вы подключите два куска кабеля питания 20 + 4 вместе, у вас будет 24-контактный кабель питания, который можно подключить к 24-контактной материнской плате.
8-контактный разъем EPS +12 В для кабеля питания
Этот кабель изначально был разработан для рабочих станций, чтобы обеспечить 12 В для питания нескольких процессоров.Но с течением времени многим процессорам требуется больше 12 Вольт, и 8-контактный 12-вольтовый кабель часто используется вместо 4-контактного 12-вольтного кабеля. В зависимости от источника питания разъем может содержать одну шину 12 В на всех 8 контактах или две шины 12 В, занимающие 4 контакта каждая. Его часто называют кабелем «EPS12V».
8-контактный 12-вольтовый кабель поляризован, поэтому его можно правильно подключить только к 8-контактному разъему материнской платы. Если вы внимательно посмотрите на изображение выше, вы увидите, что четыре штифта имеют квадратную форму, а четыре других имеют закругленные углы.Разъемы материнской платы также имеют квадратное и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если вы не очень сильно попытаетесь вставить его в разъем. Приложив достаточно силы, вы можете иногда вставить кабель с небольшим количеством контактов в несовместимый разъем. У 8-контактного кабеля достаточно контактов, поэтому довольно сложно вставить его в неправильном направлении, но люди, полные решимости, могут это сделать. Если вы посмотрите внимательно, вы также можете увидеть, что квадратный и закругленный узор соответствует различным положениям на других разъемах материнской платы, таких как 20-контактный основной разъем питания и 24-контактный основной разъем питания.Если вам не нравится запах жареной электроники, вам следует подключать только 8-контактный 12-вольтный кабель к разъему на материнской плате, которому он принадлежит.
Вы также можете подключить 8-контактный 12-вольтовый кабель к 4-контактному 12-вольтовому разъему материнской платы. У меня нет фотографии этого, но он похож на этот. Четыре контакта на 8-контактном кабеле входят в разъем материнской платы, а другие четыре контакта свешиваются с конца. 8-контактный кабель входит только в один конец 4-контактного разъема материнской платы, если только вы не попытаетесь принудительно вставить его в неправильное положение.8-контактный кабель электрически совместим, но может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует область, в которой 4 штифта свисают с конца. А иногда пластиковый конец 4-контактного разъема оказывается слишком толстым, чтобы поместиться между контактами 8-контактного кабеля.
Убедитесь, что вы не пытаетесь подключить 8-контактный 12-вольтовый кабель к 8-контактному разъему питания PCI Express на видеокарте. Два кабеля выглядят очень похожими, поэтому их легко перепутать. 8-контактные кабели питания PCI Express обычно имеют маркировку, чтобы отличать их от 8-контактных 12-вольтных кабелей.Кабель PCI Express обычно имеет маркировку «PCI-E» на разъеме. Если меток нет, то обычно можно использовать цвета проводов, чтобы различить два типа кабелей. Кабель с 8 контактами на 12 В имеет желтые провода на той же стороне, что и зажим разъема. У 8-контактного кабеля PCI Express со стороны зажима черные провода. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания к разъему другого типа. Но, как и в случае с этим типом разъема, вы можете иногда вставить кабель неправильного типа в разъем, если надавите на него достаточно сильно.Перед подключением убедитесь, что у вас правильный кабель. Эти два кабеля определенно несовместимы друг с другом.
| Распиновка | |||||
|---|---|---|---|---|---|
| Контакты с 1 по 4 | Контакты с 5 по 8 | ||||
| Описание | Цвет провода | Номер контакта | Номер контакта | Цвет провода | Описание |
| земля | черный | 1 | 5 | желтый | +12 вольт (12В1) |
| земля | черный | 2 | 6 | желтый | +12 вольт (12В1) |
| земля | черный | 3 | 7 | желтый | +12 В (12В1 или 12В2) |
| земля | черный | 4 | 8 | желтый | +12 В (12В1 или 12В2) |
| Номера деталей разъема | |||
|---|---|---|---|
| Разъем материнской платы | Кабельный разъем | Клеммы | Максимальный ток |
ATX 24 pin @ pinouts.ru
В стандарт ATX внесены изменения для поддержки требований PCI Express на 75 Вт. Большая часть мощности теперь подается на шины 12 В, а мощность на шины 3,3 В и 5 В была значительно снижена. Стандарт определяет, что две независимые шины 12 В (12 В2 для 4-контактного разъема и 12 В1 для всего остального) с независимой защитой от перегрузки по току необходимы для удовлетворения требований к питанию.
New ATX v 2.2 использует новый разъем, но большинство материнских плат сегодня позволяют использовать старый ATX v 1.x с 20-контактным разъемом ATX — подключается к 24-контактному разъему материнской платы.
| Штифт | Имя | Цвет | Описание |
|---|---|---|---|
| 1 | 3,3 В | Оранжевый | +3,3 В постоянного тока |
| 2 | 3,3 В | Оранжевый | +3,3 В постоянного тока |
| 3 | COM | Черный | Земля |
| 4 | 5 В | Красный | +5 В постоянного тока |
| 5 | COM | Черный | Земля |
| 6 | 5 В | Красный | +5 В постоянного тока |
| 7 | COM | Черный | Земля |
| 8 | PWR_OK | Серый | Power Ok — это сигнал состояния, генерируемый источником питания, чтобы уведомить компьютер о том, что рабочее напряжение постоянного тока находится в пределах диапазонов, необходимых для правильной работы компьютера (+5 В постоянного тока при нормальном питании) |
| 9 | 5ВСБ | фиолетовый | +5 В постоянного тока в режиме ожидания (макс. 10 мА, макс. 2 А в ATX 2.2 спец) |
| 10 | 12 В | желтый | +12 В постоянного тока |
| 11 | 12 В | желтый | +12 В постоянного тока |
| 12 | 3,3 В | Оранжевый | +3,3 В постоянного тока |
| 13 | 3,3 В | Оранжевый | +3,3 В постоянного тока.Оба ATX V2.3 / EPS12V V2.92 определяют, что блок питания должен использовать дистанционное зондирование для компенсации провалов кабеля на линии 3,3 В. Из-за этого есть дополнительный коричневый кабель, обжатый вместе с оранжевым кабелем либо на контакт 13 (ATX), либо на контакт 1 (EPS12V). |
| 14 | -12В | Синий | -12 В постоянного тока |
| 15 | COM | Черный | Земля |
| 16 | / ПС_ОН | зеленый | Power Supply On (активный низкий уровень).Замкните этот контакт на GND, чтобы включить питание, отсоедините от GND, чтобы выключить. |
| 17 | COM | Черный | Земля |
| 18 | COM | Черный | Земля |
| 19 | COM | Черный | Земля |
| 20 | -5В | Белый | -5 В постоянного тока (это необязательно для новых блоков питания ATX-2, оно предназначено для использования со старыми картами расширения класса AT и может не устанавливаться на новых блоках) |
| 21 | + 5В | Красный | +5 В постоянного тока |
| 22 | + 5В | Красный | +5 В постоянного тока |
| 23 | + 5В | Красный | +5 В постоянного тока |
| 24 | COM | Черный | Земля |
/ PSON активируется нажатием и отпусканием кнопки питания, когда блок питания находится в режиме ожидания.Активация / PSON подключает вход блока питания / PSON к земле, тем самым переключая блок питания на полное включение.
18 AWG рекомендуется для всех проводов, кроме контакта 11, который должен быть 22 AWG. Для конфигураций мощностью 300 Вт рекомендуется 16 AWG.
.Распиновка блока питания HP Compaq SFF small ATX @ pinoutguide.com
| Штырь | Имя | Цвет | Описание | |
|---|---|---|---|---|
| 1 | 3,3 В | оранжевый | +3,3 В постоянного тока | |
| 2 | 3,3 В | оранжевый | +3.3 В постоянного тока | |
| 3 | COM | Черный | Земля | |
| 4 | 5 В | Красный | +5 В постоянного тока | |
| 5 | COM | Черный | Земля | |
| 6 | 5 В | Красный | +5 В постоянного тока | |
| 7 | COM | Черный | Земля | |
| 8 | PWR_OK | Серый | Power Ok — это сигнал состояния, генерируемый источником питания для уведомления компьютера | |
| 9 | 5VSB | фиолетовый | +5 В постоянного тока в режиме ожидания (макс.10 мА) | |
| 10 | 12 В | желтый | +12 В постоянного тока | |
| 11 | 12 В | желтый | +12 В постоянного тока | |
| 12 | 3.3В | оранжевый | +3,3 В постоянного тока | |
| 13 | 3,3 В | оранжевый | +3,3 В постоянного тока | |
| 14 | -12В | синий | -12 В постоянного тока | |
| 15 | COM | Черный | G | |
| 16 | / PS_ON | зеленый | Источник питания включен (активный низкий уровень).Замкните этот контакт на GND, чтобы включить питание. | |
| 17 | COM | Черный | Земля | |
| 18 | COM | Черный | Земля | |
| 19 | COM | Черный | Земля | |
| 20 | -5В | Белый | -5 В постоянного тока | |
| 21 | + 5В | Красный | +5 В постоянного тока | |
| 22 | + 5В | Красный | +5 В постоянного тока | |
| 23 | + 5В | Красный | +5 В постоянного тока | |
| 24 | COM | Черный | Земля |
/ PSON активируется нажатием и отпусканием кнопки питания, когда блок питания находится в режиме ожидания.Активация / PSON подключает вход блока питания / PSON к земле, тем самым переключая блок питания на полное включение.
должны быть совместимы с HP Compaq Small Form Factor PC 375885-999 375963-999 AG139UA AG139UAR AG140UA AG140UAR AG141UA AG141UAR AG142UA AG142UAR AG143AW AG143AWR AG144AW AG144AWR AG145AA AG145AAR AG145UA AG146AW AG146AWR AG282PA AG283PA BB218PA BB227PA BB228PA BB229PA BB230PA BB231PA EA101UC EA102UC EA103UC EA104UC EA104UCR EA151UC EA667UC EA668UC EA724UC EA782UC EB300UA EB300UAR EB301UA EB301UAR EL855US EL856US EL857US EL860US EL863US EL870US EL871US EL884US EL894US EL894USR EL900US EL903US EL909US EL909USR EL910US EL925US EL930US EL931US EL939US EL951US EL966US EL970US EL973US EL997US EL998US EL999US EM011PC EM180UC EM231UC EM300UC EM301UC EM302UC EM303UC EM304UC EM498UC EM584UC EM585UC EM603UC EM731UC EM907UC EM976UC EM977UC EN071UC EN119UA EN121UT EN123UT EN223UT EN223UTR EN224UT EN224UTR EN269UT EN269UTR EN271UT EN271UTR EN273UT EN273UTR EN275UT EN275UTR EN277UT EN277UTR EN279UT EN279UTR EN296UA EN296UAR5 EN297 ENUA EN297 ENUA EN298 ENUA EN297 ENU29 ENU29 ENU29 ENUA 29 EN297 ENU29 ENU 29 ENUA EN297 ENU 29 ENUA 29 ENUA EN297 ENU29 ENU 29 ENUA EN297 ENU 29 ENUA 29 ENUA EN297 ENU 29 ENUA 29 ENUA EN297 ENUA 29 ENUA 9 ENUA 29 ENUA 29 ENUA EN297 ENU29 ENU 29 ENUA 29 ENUA 29 EN 297 ENU 29 ENUA UC EN510PA EN511PA EN512PA EN513PA EN514PA EN515PA EN516PA EN517PA EN537PA EN538PA EN539PA EN540PA EN541PA EN620UC EN634UC EN797UC EN826UC EN827UC EN828UC EN841UC EN855PS EN864PS EN881PS EN884PA EN887PA EN888PA EN890PA EN891PA EN892PA EN897PA EN898PA EN912PA EN925PA EN928PA EU349ES EU358ES EU391ES EU401ES EU410ES EU411ES EU423ES EU424ES EU424ESR EU435ES EU439ES EU445ES EU472UC EU480UC EU488UC EU599EC EU609EC EU611EC EU613EC EU735US EU736US EU741US EU750US EU753US RG851ES RG852ES RG856ES RG857ES RH036UC Rh331UC Rh332UC RH773PC RH782UC RH836UC RJ219PA RJ220PA RJ221PA RJ222PA RJ223PA RJ231PA RJ252PA RJ252PAR RJ260PA RJ267PA RJ268PA RJ291PA RJ337UC RJ340PC RJ420EC RJ434EP RJ445UC RJ448UC RJ846PS RJ846PSR RJ847PS RJ851PS RJ852PS RJ853PS RJ854PS RJ855PS RJ856PS RJ857PS RJ866PS RJ894UC RK070UC Блок питания
.Репозиторий контактов источника питания| Страница 8 из 9
«Сезонный | SilverStone »CORSAIR
Кабели типа 3 (серии AXi, RM и HXi. Также серии CS-M и CX-M, кроме 24-контактного)
Corsair AX1200
900416
Corsair Type 4
Мы обратили внимание на то, что блоки питания типа 4 в США и Великобритании имеют разные контакты на 24-контактном разъеме, это может быть связано с регулировкой контроля пульсаций при использовании 110 В. по сравнению со стандартами 220 В, но имейте в виду, что эта распиновка, скорее всего, не будет работать для моделей Великобритании.
Ознакомьтесь со всеми блоками питания Corsair.
