Основы распиновки витой пары для Ethernet-сетей
Распиновка LAN-кабеля является ключевым этапом при создании сетевой инфраструктуры. Правильное соединение проводников витой пары обеспечивает надежную передачу данных в сетях Ethernet. Рассмотрим основные аспекты этого процесса.
Что такое витая пара?
Витая пара представляет собой кабель, состоящий из нескольких пар скрученных между собой изолированных медных проводников. Скручивание помогает уменьшить электромагнитные помехи. Для сетей Ethernet чаще всего используется неэкранированная витая пара (UTP) категорий 5e, 6 или 6a.
Зачем нужна правильная распиновка?
Корректная распиновка гарантирует, что сигналы будут передаваться по нужным парам проводников без искажений и потерь. Это критически важно для работы сети на высоких скоростях. Неправильное соединение проводов может привести к ошибкам передачи данных или полной неработоспособности соединения.
Стандарты распиновки RJ45 для Ethernet
Существует два основных стандарта распиновки разъемов RJ45 для сетей Ethernet:
- T568A
- T568B
Оба стандарта определяют порядок подключения цветных проводников к контактам разъема RJ45. Отличие между ними состоит в расположении зеленой и оранжевой пар.

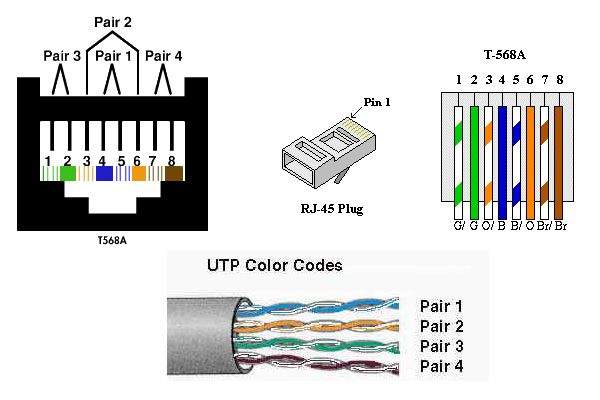

Схема T568A
Порядок проводников в схеме T568A:
- Бело-зеленый
- Зеленый
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
Схема T568B
Порядок проводников в схеме T568B:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Схема T568B является наиболее распространенной в большинстве сетей.
Типы кабелей: прямой и перекрестный
В зависимости от назначения, используются два типа кабелей с разной распиновкой:
Прямой (патч-корд)
Прямой кабель имеет одинаковую распиновку на обоих концах (T568A-T568A или T568B-T568B). Он используется для подключения устройств разных типов, например, компьютера к коммутатору.
Перекрестный (кросс-овер)
Перекрестный кабель имеет разную распиновку на концах (T568A на одном конце и T568B на другом). Он применяется для соединения однотипных устройств, например, двух компьютеров напрямую.
Процесс обжима витой пары
Обжим витой пары включает несколько этапов:
- Зачистка внешней изоляции кабеля
- Расплетение и выравнивание проводников
- Обрезка проводников до нужной длины
- Вставка проводников в разъем RJ45
- Обжим разъема специальным инструментом
Необходимые инструменты
- Кримпер (обжимной инструмент)
- Устройство для зачистки кабеля
- Кусачки
- Разъемы RJ45
Особенности обжима кабелей различных категорий
Кабели разных категорий имеют свои особенности при обжиме:
Cat5e
Категория 5e поддерживает скорость до 1 Гбит/с. При обжиме важно сохранить исходную скрутку пар максимально близко к разъему для минимизации перекрестных помех.
Cat6
Кабель категории 6 обеспечивает скорость до 10 Гбит/с на коротких дистанциях. Он имеет более жесткую конструкцию и требует аккуратности при зачистке, чтобы не повредить внутренний разделитель пар.
Cat6a
Cat6a поддерживает 10 Гбит/с на расстоянии до 100 метров. Кабель имеет усиленное экранирование, что усложняет процесс обжима и требует специальных экранированных разъемов.
Тестирование обжатого кабеля
После обжима необходимо проверить качество соединения. Для этого используются специальные тестеры, которые проверяют:- Правильность распиновки
- Целостность проводников
- Отсутствие короткого замыкания
- Длину кабеля
Некоторые продвинутые тестеры также измеряют характеристики передачи сигнала, такие как затухание и перекрестные помехи.
Распространенные ошибки при обжиме витой пары
При самостоятельном обжиме кабеля можно столкнуться с рядом проблем:
Нарушение порядка проводников
Ошибка в последовательности цветов приводит к неработоспособности кабеля. Важно внимательно следить за порядком проводников при вставке в разъем.
Недостаточная длина зачистки
Если зачистить слишком мало изоляции, проводники могут не дойти до контактов разъема. Оптимальная длина зачистки — около 13 мм.
Повреждение проводников
При зачистке и обжиме важно не повредить тонкие медные жилы. Поврежденный проводник может привести к обрыву или нестабильной работе соединения.
Неплотный обжим
Если не до конца вставить кабель в разъем или недостаточно сильно обжать, контакт будет ненадежным. Это может вызвать проблемы при эксплуатации.
Советы по созданию надежных сетевых соединений
Чтобы обеспечить стабильную работу сети, следуйте этим рекомендациям:
- Используйте качественные компоненты (кабель, разъемы, инструменты)
- Соблюдайте минимальный радиус изгиба кабеля
- Избегайте перетягивания кабеля при прокладке
- Используйте кабельные стяжки и органайзеры для аккуратной укладки
- Регулярно проверяйте состояние кабельной системы
Следование этим простым правилам поможет создать надежную и долговечную сетевую инфраструктуру.
networking — преобразование проводки домашнего телефона в сеть Ethernet
спросил
Изменено 9 месяцев назад
Просмотрено 144к раз
Могу ли я преобразовать телефонную проводку в стене, чтобы она работала только как сеть Ethernet, поскольку телефонная проводка не используется и не подключена к телефонной компании, поэтому в проводах нет напряжения
Я снимаю настенную панель и нахожу 6 проводов синего, синего/белого, зеленого, зеленого/белого, оранжевого, оранжевого/белого цвета, и я знаю, что Ethernet использует 8
Вот что я думаю. Возьмите кабель Ethernet, разрежьте его пополам и подключите провода от стены к первому компьютеру и то же самое к другому компьютеру
. Если это возможно, я просто прикрепляю провода одного цвета и игнорирую коричневый провод, или мне нужно переставить провода, и какая скорость будет
- сеть
- преобразование
- Ethernet
- проводка
- телефония
1
Другие ответы здесь исследуют возможность использования телефонных кабелей Cat3 только для Ethernet 10 Мбит / с (10BASE-T).
Существуют способы использования телефонных кабелей категории 3 на более высоких скоростях, как указано ниже. Они не используют Ethernet по кабелю, а используют протоколы, более адаптированные к среде телефонного кабеля, но все они обеспечивают Ethernet в разъемах разъемов, используемых для доступа к этим соединениям. Так что для практических целей не имеет значения, что это не Ethernet.
Г.хн по витой паре
G.hn — это стандарт для домашней сети по устаревшим кабелям (телефонные кабели, коаксиальные кабели и линии электропередач). Итак, именно для этой цели. Он обеспечивает скорость до 2 Гбит/с, а коммерческие устройства для телефонных линий обычно обеспечивают скорость 1 Гбит/с. Это скорость передачи сигналов уровня PHY, в то время как используемая скорость передачи данных на уровне IP будет составлять 400 Мбит/с (источник). Дальность передачи до 1000 м.
Одним из приятных свойств G.hn является то, что он не ограничивается двухточечными соединениями, как модемы VDSL.
Это делает его более приспособленным к телефонным кабелям, которые обычно разветвляются на несколько настенных розеток в разных комнатах. См. пример подключения для Solwise E100M.Недостатком G.hn по сравнению с VDSL/VDSL2 является то, что для него может использоваться только одна пара в многожильном кабеле (источник), поэтому для агрегации каналов требуется несколько кабелей.
Доступные продукты (неполный список):
- Solwise E100M, как упоминалось в другом ответе здесь. ок. 120 долларов США за штуку.
- ALLNET ALL-GHN101-2wire. ок. 115 долларов США за штуку.
- Sendtek PES-821 / PES-822. Цены не найдены.
Модемы VDSL P2P
Доступные продукты (неполный список):
- StarTech.com 110VDSLEXT. Пара модемов VDSL2 для двухточечных соединений со скоростью до 100 Мбит/с (на коротком расстоянии) и соответственно. 10 Мбит/с (максимум 1 км). Они особо отмечают, что один кабель Cat5 может содержать до четырех таких соединений, что позволяет увеличить скорость за счет агрегации каналов. ок. 280 долларов США за пару (см.).
- Комплект удлинителя Ethernet Blackbox. Вроде на базе VDSL, но не говорят. Обеспечивает скорость до 168 Мбит/с и может охватывать большие расстояния (4 Мбит/с на расстоянии 3 км). 640 долларов за пару из двух.
- Модем Panoptic Technology IntraLAN VDSL2 P2P. Заявлено, что он обеспечивает скорость 100 Мбит/с на расстоянии до 300 м и до 20 Мбит/с на расстоянии 1,7 км. Они также предлагают концентратор в качестве центрального блока, что позволяет удобно использовать эти устройства для распределения в более крупных комплексах. Цены/варианты покупки не найдены.
- StarTech.com 110VDSLEXT. Пара модемов VDSL2 для двухточечных соединений со скоростью до 100 Мбит/с (на коротком расстоянии) и соответственно. 10 Мбит/с (максимум 1 км). Они особо отмечают, что один кабель Cat5 может содержать до четырех таких соединений, что позволяет увеличить скорость за счет агрегации каналов.
HomePNA
HomePNA был стандартом, конкурирующим с G.hn, но их группа стандартов объединилась в 2013 году с форумом HomeGrid, стоящим за их стандартом G.hn (источник). Таким образом, HomePNA теперь считается устаревшей. Однако в эксплуатации находится 40 миллионов устройств HomePNA (источник), поэтому их все еще можно будет использовать.
См. список продуктов HomePNA.
Это делает его более приспособленным к телефонным кабелям, которые обычно разветвляются на несколько настенных розеток в разных комнатах. См. пример подключения для Solwise E100M.
ок. 280 долларов США за пару (см.).
См. список продуктов HomePNA.1
Хм… Я думал, что отправил ответ ранее, но, возможно, я этого не сделал. Во всяком случае, кабель CAT3 будет поддерживать Ethernet 10 Мбит/с (10BASE-T), но не FastEthernet (100BASE-TX), поэтому его можно будет использовать для Ethernet при наличии достаточного количества пар и правильном подключении разъемов. Неважно, какие провода вы используете, если вы используете одинаковые цвета с обеих сторон «прогона» и правильно подключаете разъемы.
2
Как человек, который сейчас этим занимается, могу сказать, что это работает. Как отметил Скотт, на самом деле вы используете только 2 пары для стандартного Ethernet. (другие пары используются для Power over Ethernet).
Вы, очевидно, получите лучшую производительность от Cat5, но ваш арендодатель может что-то сказать о разрыве текущей проводки. На небольшом расстоянии вы можете получить даже 100 МБ.
Я дам вам одно предупреждение. Со старой проводкой в моем доме телефонная компания провела те же жилы через несколько телефонных розеток и подключила их к середине жил. Убедитесь, что вы ставите домкраты на концы неразорванных прядей, и что где-то посередине нет других домкратов или соединений.
2
Нет. Телефонный провод категории 3, его качество слишком низкое для поддержки современного Ethernet (для которого требуется категория 5 или выше).
Адаптеры HPNA могут использовать телефонные линии для передачи кадров 802.3; но Wi-Fi будет намного дешевле.
7
Согласно Википедии, вы можете получить только 10 Мбит/с или какой-то специальный 100BASE-T4, если это кабель Cat3, который в основном использовался в США.
У меня дома установлена установка J-Y(ST)Y (Германия). Я использую его для Ethernet и получаю от него 100 Мбит/с (фактически измерено 93 Мбит/с).
Для моего интернет-соединения со скоростью 50 Мбит/с этого более чем достаточно. Хотя скорость будет зависеть от длины вашего кабеля.
Мое предложение: Просто попробуйте!
Обратите внимание, что большинство телефонных кабелей просверлены попарно. Важно всегда ловить правильные пары. Вот как я подключил свои кабели:
1-2 красный-синий 3-6 белый желтый 5-4 белый зеленый 7-8 белый коричневый
Обязательно соедините их одинаково с обеих сторон. Я использовал настенную розетку cat6e и патч-панель на противоположной стороне.
Кажется, даже достаточно подключить только первые 4 провода.
Solwise продает этот продукт: https://www.solwise.co.uk/net-ghn-tp-e1000m.html
Solwise E100M передает сетевые данные через существующий телефон линии со скоростью до 1000 Мбит/с и расстоянием до максимального 1000м. Он идеально подходит для использования в небольших офисах, на заводах, в шахтах, улучшения лифтов, гостиниц и школ, обеспечивающие высокий разрешение производительности проектным предприятиям и системным интеграторам.
Он может решить проблемы передачи данных на большие расстояния, сети
мониторинг и сбор данных и т. д.Это немного дороговато, но предполагает, что это возможно.
