Распиновка lan кабеля витая пара rj 45. Распиновка и обжим витой пары RJ45: полное руководство

Как правильно обжать витую пару RJ45. Какие инструменты нужны для обжима сетевого кабеля. Схемы распиновки витой пары для разных типов подключений. Пошаговая инструкция по обжиму витой пары.

Что такое витая пара и зачем ее обжимать

Витая пара — это тип кабеля, используемого для создания компьютерных сетей и подключения к интернету. Он состоит из нескольких пар скрученных медных проводов, заключенных в общую оболочку. Для подключения витой пары к сетевому оборудованию необходимо обжать ее специальными коннекторами RJ45.

Обжим витой пары позволяет:

• Подключить компьютер или другое устройство к роутеру или коммутатору
• Создать патч-корд нужной длины для соединения сетевых устройств
• Отремонтировать поврежденный сетевой кабель
• Проложить сетевую проводку в помещении

Правильная распиновка и обжим витой пары обеспечивают надежное соединение и корректную передачу данных по сети. Рассмотрим подробнее, как выполнить эту процедуру самостоятельно.

Необходимые инструменты для обжима витой пары

Для обжима витой пары понадобятся следующие инструменты:

• Обжимной инструмент (кримпер) для RJ45
• Коннекторы RJ45
• Стриппер для зачистки изоляции кабеля
• Кусачки для обрезки кабеля
• Тестер сетевого кабеля (опционально)

Обжимной инструмент — это специальные клещи с лезвиями для обжатия коннектора RJ45 на кабеле. Коннекторы представляют собой пластиковые вилки с металлическими контактами. Стриппер позволяет аккуратно снять внешнюю изоляцию кабеля. Тестер помогает проверить правильность обжима.

Схемы распиновки витой пары

Существует два основных стандарта распиновки витой пары:

• TIA/EIA-568A
• TIA/EIA-568B

Схема B является более распространенной и рекомендуется к использованию в большинстве случаев. Распиновка по схеме B выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

При создании прямого кабеля для подключения к роутеру оба конца обжимаются одинаково по схеме B. Для соединения двух компьютеров напрямую используется перекрестный (кроссовер) кабель, где один конец обжат по схеме A, а второй — по схеме B.

Пошаговая инструкция по обжиму витой пары

Процесс обжима витой пары включает следующие шаги:

1. Отрежьте кабель нужной длины с небольшим запасом.
2. Снимите 2-3 см внешней изоляции с конца кабеля с помощью стриппера.
3. Расправьте и выровняйте 8 проводников в нужном порядке согласно схеме.
4. Отрежьте лишнюю длину проводников, оставив около 1,5 см.
5. Вставьте выровненные проводники в коннектор RJ45 до упора.
6. Поместите коннектор с кабелем в обжимной инструмент и сожмите до щелчка.
7. Повторите процедуру для второго конца кабеля.
8. Проверьте обжим с помощью тестера.

Важно следить, чтобы все проводники были вставлены в коннектор до конца и в правильном порядке. От этого зависит качество соединения.

Типичные ошибки при обжиме витой пары

При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:

• Неправильный порядок проводников в коннекторе
• Недостаточно глубокая вставка проводников
• Повреждение проводников при зачистке
• Слишком короткая зачистка внешней изоляции
• Использование разных схем на концах прямого кабеля

Чтобы избежать этих ошибок, внимательно следуйте инструкции и проверяйте каждый этап. При возникновении сомнений лучше переделать коннектор.

Проверка качества обжима

После обжима рекомендуется проверить качество соединения одним из способов:

• С помощью специального кабельного тестера
• Подключением к компьютеру и проверкой сетевого соединения
• Прозвонкой мультиметром

Тестер позволяет быстро проверить правильность распиновки и целостность всех проводников. Это самый надежный способ убедиться в качестве обжима перед использованием кабеля.

Обжим витой пары без специального инструмента

При отсутствии обжимного инструмента можно попробовать обжать витую пару с помощью плоской отвертки:

1. Аккуратно вставьте проводники в коннектор RJ45.
2. Расположите коннектор на твердой поверхности контактами вверх.
3. Плоской отверткой с усилием вдавите каждый металлический контакт.
4. Прижмите фиксирующую пластиковую вставку в коннекторе.

Этот способ менее надежен и требует аккуратности. Он подходит только для временного использования кабеля.

Заключение

Обжим витой пары — несложная, но ответственная процедура. При соблюдении правильной последовательности действий и использовании качественных материалов вы сможете самостоятельно изготовить надежный сетевой кабель нужной длины. Это пригодится как для домашней сети, так и для небольшого офиса.

Распиновка кабеля интернет

Главная » Статьи » Распиновка кабеля интернет

Витая пара: обжим и правильная распиновка для различных типов соединения

Вопрос:

Хотел бы узнать, как обжать кабель для подключения компьютера к роутеру.

Олег, Кыштым

Ответ:

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды,с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Цветовое расположение жил в коннекторе, по стандарту TIA-568B

Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А , другой должен соответствовать стандарту B.

Схема обжима витой пары crossover (с перекрещиванием), выглядит следующим образом:

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.

Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

• Кабель необходимого стандарта.
• Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
• Специальные клещи.
• Устройство для снятия изоляции.
• Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
4. Очень удобно делать обрезку приспособлением для снятия изоляции.

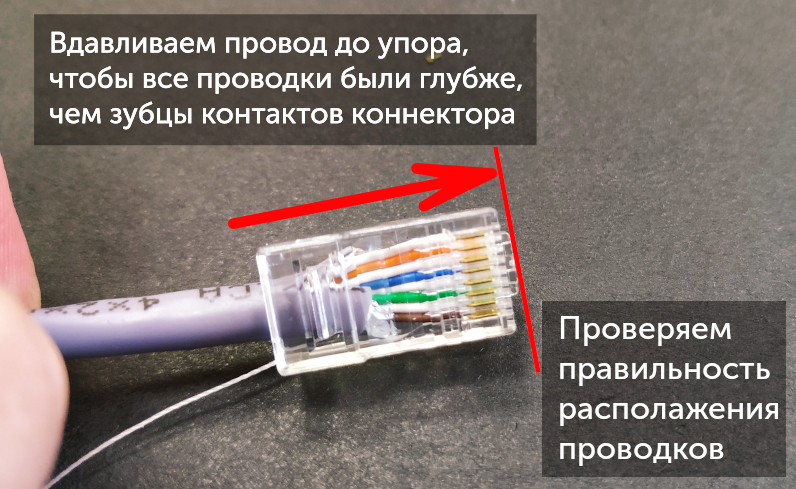

5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
2. Бокорезами обрежьте лишнее.
3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.

systech.ru

Цветовые схемы обжима (распиновки) кабеля витых пар в вилке RJ-45 в фотографиях, подробно

Исходя из спецификации EIA/TIA-568, для соединения компьютера с свичем или хабом, либо компьютера с компьютером предусмотрено несколько схем обжима витой пары в коннекторе RJ-45. Инфрмации в Интернете достаточно, но данные, которые предоставлены трудно воспринимаются новичками. Поэтому, в этой статье детально описана распиновка витой пары.

Все фото отображают один и тот же кабель с обжатой вилкой RJ-45.

Цветовая схема обжима RJ-45 витой пары с компьютером – хаб для Интернета

Вариант B самый распространенный при обжиме.

На фото представлена маркировка обжима витой пары по варианту А. Как видно, концы витых пар обжаты по одинаковой электро схеме, с разницей лишь в две пары, которые поменяны местами. На месте зеленой пары оранжевая и наоборот.

Работоспособность сети не уменьшиться, если вы выберите один из этих вариантов обжима. Вариант А и В взаимозаменяемые.

Цветовая схема обжима RJ-45 витой пары компьютер – компьютер

Если требуется соединить два или более компьютеров, то есть создать локальную сеть без хаба или свитча, существует определенная схема обжима по спецификации EIA/TIA. После обжатия просто вставьте вилки в сетевые порты.

Внимание! Концы кабеля, противоположные друг другу обжимаются по разным схемам.

Обжим пар осуществляется обжимными клещами. Все перечисленные схемы обжатия теряют свою актуальность. Это происходит из-за того, что современные модели свитчей, хабов и сетевых карт оснащены технологией Auto-MDIX. Она позволяет автоматически определить обжим витых пар без последующей настройки.

Цветовая схема обжима RJ-45 витой пары 4 провода для Интернета

Мало кто использует весь потенциал витой пары при подключении Интернета или создании локальной сети. Витые пары категории CAT5, имеющие скорость 100 Мбит/с, задействуют лишь две пары из четырех. Одна пара передает сигнал, вторая принимает.

Как видно, это подключение сделано по трансформаторной симметрической схеме. За счет этого подавляется наводка и помехи, обеспечивается высокая степень защиты от замыканий и ошибок монтажа. В случае повреждения пары используются две ранее не задействованные, которые можно обжать без потери скорости.

Ниже приведенные схемы ни чем не отличаются от ранее показанных, лишь с тем отличием, что на них обозначены только проводники. Пары, которые не подходят вплотную к вилке можно задействовать под передачу дополнительной информации.

Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — хаб

На варианте В сигнал поступает по оранжевой и зеленой парами.

На варианте А сигнал поступает по оранжевой и зеленой парами. При этом витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — компьютер

Сигнал поступает по оранжевой паре и зеленой.

Цветовая схема обжима RJ-45 витой пары компьютер – хаб при ремонте

Если вы обнаружили надрыв зеленой или оранжевой пары, кабель менять не нужно. Обожмите вилкой пары, как указано на рисунке ниже

На варианте В зеленая пара заменена синей, оранжевая коричневой.

На варианте А зеленая пара заменена коричневой, оранжевая синей.

Как можно увидеть, поврежденная пара заменяется любой из ранее не задействованных.

Цветовая схема обжима RJ-45 кабеля витых пар для подключения двух компьютеров к хабу по одному кабелю

Два компьютера можно подсоединить к одному кабелю по следующей схеме

Правые RJ-45 вставляются в активное оборудование, левые — в сетевые платы компьютеров.

Цветовая схема обжима RJ-45 витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Возникает момент, когда может понадобиться низковольтная проводка от комнаты до входной двери. К примеру, необходимо подключить стационарный телефон от плинта в подъезде, подать напряжение на роутер или свитч, подсоединить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.

Осторожно! Не передавайте по витым парам напряжение 220 В. Это опасно для жизни. Так же компьютер может выйти из строя.

Диметр жил проводов кабеля — 0,51 мм

Сечение – 0,81 мм2

Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

Ток увеличится вдвое, если соединить параллельно по 2 провода. То есть составит 6 А.

Если проделать такую операцию с 8 проводниками, то можно получить до 25 А.

Для этого следует обжать кабель в вилке по оному из вариантов. При этом коричневая и синяя пары остаются, не обжаты. Их можно использовать под свои нужды.

По материалам сайта: ydoma.info

www.proterem.ru

Обжим витой пары

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары — какие инструменты нужны

Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением (например, стабильность связи). Как это сделать? Все просто, для этого нам понадобиться.

1. Сетевой кабель или, как его еще называют, витая пара. Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта. Выглядит он так:

1. Специальный инструмент, — обжимка. Им нужно будет обжимать сетевой провод. Обычно, обжимка выглядит так:

1. Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B. Как это сделать? Читайте далее!

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, — A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом «Кросс» или, как еще называют «Кроссовер», как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каджом конце провода. Как сделать сетевой кабель для компьютера в теории мы рассказали, перейдем к практическим советам.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

• Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

• Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
• Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

• Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.

• Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России. Надеемся, что статья оказалась полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно. Читайте SMARTRONIX.RU!

smartronix.ru

Распиновка витой пары

Распиновка витой пары делается при помощи специальной обжимки. Её функция заключается во вдавливании металлических контактов «джека» в провода. Результатом этой операции является плотное соединение. Обжать Rg45 может каждый. На худей конец, обжимку парочки разъемов можно осуществить и при помощи отвертки, потребуется только некоторая сноровка.

Схема обжимки RJ-45 как прямого кабеля (RJ-45 — 8P8C (rg45, rg 45 ко45))

Ниже, вы можете видеть схему цветов при обжимке RJ-45:

• БО (белый с оранжевым).
• О (оранжевого цвета).
• БЗ (белый с зеленым).
• С (синего цвета).
• БС (синий с белым).
• З (зеленого цвета).
• БК (белый с красным).
• К (красного цвета).

Схема обжимки RJ-45 как прямого кабеля (от компьютера, телевизора, ресивера – к хабу, роутеру, стойке). Обжимка кабеля производиться идентично с обеих сторон, как вы можете увидить на изображении далее.

Одним концом витая пара подключается к коннектору сетевой карты вашего ПК другим — к гнезду хаба -роутера. Детальный порядок распиновки указан выше.

Подключаем одну сетевую карту к другой

Результат такой распиновки называют перекрёстным кросовым кабелем, который служит чтобы подсоединить одну сетевую карту к другой (не пользуясь хабом). Это высокоскоростное подключение 100 мегабит. Бело-оранжевую и бело-зелёную жилы следует поменять местами, те же операции следует произвести с оранжевой с зелёной.

• БЗ.
• З.
• БО.
• С.
• БС.
• О.
• БК.
• К

Одна сторона провода обжимается таким образом, как показано на первой фотографии, а вторая — так как на изображении ниже. В результате, имеем провод для соединения двух компьютеров напрямую.

Кабель для двух компьютеров

Данное подключение часто используют, когда сложно протягивать второй кабель. Распиновка по такой схеме используется при 100-мегабитном соединении, поскольку, когда используется 100-мегабитное соединение работают лишь половина пар, это О-БО и БЗ-З.

Ели невозможно проложить дополнительный кабель или чтобы жестко сэкономить иногда используют оставшиеся провода, что дает возможность использовать один кабель на два ПК.

Распиновка провода под гигабитную сеть

Если вы пользуетесь гигабитным соединением, задействуются все повода витой пары. Одна сторона кабеля обжимается по способу, показанному на первом изображении, а вторая сторона – в следующем порядке:

• БЗ.
• З.
• БО.
• К.
• БК.
• О.
• БС.
• С.

Когда распиновка витой пары будет окончена, лучше осуществить прозвон провода при помощи мультиметра, либо специального прибора.

Как обжать витую пару при помощи отвертки?

Что же делать, если обжимки нет под рукой? А подключение должно быть незамедлительно произведено. Вам поможет обычная плоская отвертка. Кроме этого, нам потребуются коннекторы с запасом, и витая пара (немного длиннее, чем должна быть). Первым делом, бережно, при помощи маленьких кусачек и/или бокорезов и/или простого острого ножа нужно отрезать провод.

При этом, следует смотреть чтобы он не особо сплющивался, также следует снять внешнюю изоляцию витой пары. Далее, нужно расплести и разгладить рядком внутренние жилки, так, как того требует схема. Если вы сняли изоляции больше, чем того требовалось, то подравняйте жилы под нужный уровень, после чего разместите их так, как показано не изображении.

Жилы должны быть вставлены таким образом, чтобы их было хорошо видно, и они были в самом конце джека. Теперь, при помощи маленькой и острой отвертки нужно произвести вдавливание металлических контактов джека, чтобы видеть что оплетка жил пробита. Тут главное не увлечься, так как деформирование контактных площадок не является желаемым результатом.

Теперь, берем широкую отвертку и сильно вдавливаем пластмассу, которая находиться поперек джека, чтобы поджать жилы. В случае временного использования кабеля, или не частого использования, вдавливанием пластмассы можно и не заниматься. Проводим тестирование.

Вот собственно и все, что вам следует знать о таком процессе как распиновка витой пары. Теперь, провести интернет к своему ПК вам не составит труда!

Распиновка витой пары видео

sdelaj-sam.com

---

Смотрите также

• Прокладка тв кабеля в квартире
• Какой кабель использовать для проводки в квартире
• Кабель аввг 2х6 технические характеристики
• Как проложить кабель под землей на даче
• Прокладка кабеля на тросе
• Сколько можно проложить кабелей в одной трубе
• Прокладка кабеля в кабель канале
• Антенна из кабеля для цифрового телевидения своими руками
• Пзк плиты для защиты кабеля
• Полевой кабель п 274
• Таблица мощности кабеля по сечению и автоматов

Ethernet-кабелей | Eaton Tripp Lite

Выбор подходящей категории Ethernet-кабеля для вашей сети

В 1973 году исследователь Xerox PARC Боб Меткалф изобрел высокоскоростную сетевую систему под названием Ethernet, позволяющую компьютерным рабочим станциям, серверам и принтерам обмениваться данными и ресурсами. Сегодня Ethernet соединяет сотни миллионов устройств в домах и на предприятиях. В этой статье мы объясним типы кабелей Ethernet, которые составляют основу многих проводных сетей.

Покупка кабеля Ethernet для вашей сети

Если вы покупаете кабель Ethernet впервые, сосредоточьтесь на этих четырех характеристиках, и вы примете правильное решение. При определенных обстоятельствах стоит учитывать и другие факторы, поэтому, если вы сомневаетесь, читайте дальше.

1. Скорость (скорость передачи данных): скорость кабеля относится к количеству данных, которые он может передавать в секунду. 100 Мбит/с означает, что кабель может передавать 100 миллионов бит данных в секунду. В коммерческой сети скорость обычно определяется подключаемым оборудованием (например, сетевой коммутатор с портами Gigabit Ethernet). Для дома выберите кабель, который может поддерживать скорость вашего интернет-соединения, а также возможность увеличения скорости в будущем. Обозначение категории кабеля (например, Cat5e, Cat6 и т.
   д.) — это простой способ определить скорость кабеля. См. Таблица 1: Сводка кабелей категории для получения дополнительной информации.
2. Экранирование: некоторые кабели Ethernet экранированы для защиты проводников кабеля от электромагнитных помех (ЭМП), создаваемых линиями электропередач, крупным оборудованием и флуоресцентным освещением. Экранирование также предотвращает взаимодействие параллельных проводников внутри оболочки кабеля друг с другом. Дополнительную информацию см. в статье Экранирование кабеля Ethernet .
3. Длина кабеля: Максимальная длина кабеля Ethernet составляет около 295 футов (90 метров). Кабели хорошего качества с экранированием и более толстыми проводниками могут протянуться дальше, но потребуются некоторые пробы и ошибки. Имейте в виду, что кабельные трассы редко бывают прямыми, поэтому запланируйте дополнительный кабель для некоторых изгибов и поворотов. Для получения дополнительной информации см. Длина кабеля Ethernet .
4. Место установки: Кабельные оболочки соответствуют требованиям пожарной безопасности. Если вы планируете прокладывать кабель через стены или между этажами, выберите кабель с рейтингом подъема (CMR) или кабель с рейтингом пленума (CMP). См. Рейтинги куртки для получения дополнительной информации.

Зачем покупать у Tripp Lite?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Tripp Lite вы получаете надежные инженерные решения, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Tripp Lite.

Категории кабелей Ethernet

«Кот» в категориях Cat5e, Cat6 и т. д. является сокращением от «Категория». Сетевые кабели делятся на категории в основном на основе полосы пропускания (измеряется в МГц), максимальной скорости передачи данных (измеряется в мегабитах в секунду) и экранирования.

Cat1

Какое-то время этот кабель с неэкранированной витой парой (UTP) был наиболее распространенным видом проводки для голосовых телефонных систем в домах и офисах. Он состоял из двух изолированных медных проводов, скрученных друг вокруг друга, и был разработан для аналоговой голосовой связи.

Cat2

Кабели категории 2 были способны передавать голос и данные и в основном использовались в 1980-х годах для сетей IBM Token Ring. Он поддерживал скорость передачи данных 4 Мбит/с.

Cat3

Кабели категории 3, представленные в начале 1990-х годов, имели четыре витые пары и были первыми, поддерживающими сети 10BaseT Ethernet, а также цифровую голосовую связь. Он по-прежнему используется в старых зданиях, но его скорость передачи данных 10 Мбит/с считается слишком низкой для современных сетей.

Пропускная способность и скорость передачи данных
Полоса пропускания или частота — это характеристика кабеля, измеряющая скорость, с которой сигнал будет повторяться каждую секунду. 1 МГц равен 1 миллиону циклов в секунду. Cat5 может обрабатывать до 100 миллионов сигналов в секунду (или 100 МГц). Категорией кабелей с самой высокой пропускной способностью в настоящее время является Cat8 с 2 миллиардами (2 ГГц) сигналов в секунду, что в 20 раз больше, чем у Cat5.

Скорость передачи данных и полоса пропускания являются связанными терминами, но это не одно и то же. Более высокие частоты содержат больше единиц и нулей, что позволяет передавать больше бит данных в секунду. Кабели Cat5 имеют прямое соотношение между пропускной способностью и скоростью передачи данных: кабель 100 МГц может передавать 100 Мбит/с. Кабели более высокой категории, такие как Cat8, кодируют данные, поэтому за то же время можно передать больше битов.

Частоту (и, следовательно, скорость передачи данных) можно увеличить, увеличив сечение проводников, добавив больше витков к проводникам или добавив экранирование к каждой паре проводников.

Cat4

Как и кабель Cat3, кабель категории 4 обычно используется в старых зданиях, где стоимость полной замены непомерно высока. Он имел скорость передачи данных 16 Мбит/с и в основном использовался для сетей IBM Token Ring.

Cat5

Представленный в 1995 году кабель категории 5 обеспечивает скорость передачи данных до 100 Мбит/с. Он используется для стандартных сетей 10BaseT и 100BaseT (Fast Ethernet) и может передавать данные, видео и телефонные сигналы на расстояние до 100 метров (328 футов). Cat5e не является официальным обозначением, но используется производителями для описания усовершенствованного кабеля Cat5, способного развивать скорость до 1 Гбит/с. Его более высокая скорость передачи данных достигается за счет увеличения количества витков, что делает его более устойчивым к перекрестным помехам. Cat5e рекомендуется для новых субгигабитных сетей.

Cat6

По сравнению с Cat5e кабель Cat6 обеспечивает большую пропускную способность и скорость передачи данных до 1 Гбит/с на расстоянии 100 м, как и Cat5e. Однако на более коротких расстояниях до 37 м (121 фут) Cat6 может достигать скорости 10 Гбит/с благодаря улучшенному экранированию и более высокой пропускной способности. Cat6 включает в себя физический разделитель, называемый «сплайном», между четырьмя парами для уменьшения перекрестных помех и экранирование фольгой для уменьшения электромагнитных помех. Кабели Cat6 обратно совместимы со стандартом Cat5/5e. Представлен в 2009 г., Cat6a — это «расширенный» кабель категории 6 с полосой пропускания до 500 МГц.

Cat7

Спецификация Cat7 является частным стандартом, разработанным консорциумом компаний и не одобренным IEEE или TIA/EIA. Несмотря на то, что рабочие характеристики кабелей Cat7 в значительной степени схожи с кабелями Cat6a, они оснащены запатентованными разъемами GG45 и прочным экранированием. Cat7a (Category 7 Augmented) — это дальнейшее усовершенствование Cat7, обеспечивающее скорость 40 Гбит/с на расстоянии 50 метров и 100 Гбит/с на расстоянии до 15 метров. Запатентованный характер стандартов Cat7 и Cat7a и отсутствие поддержки со стороны IEEE и EIA привели к относительно небольшому количеству установленных стандартов Cat7/Cat7a.

Cat8

Благодаря полосе пропускания до 2 ГГц (2000 МГц) на расстоянии более 30 метров и скорости передачи данных до 40 Гбит/с кабель Cat8 идеально подходит для обмена данными между коммутаторами в сети 25GBase T или 40GBase T. . Его проводники обернуты фольгой, что практически исключает перекрестные помехи и обеспечивает более высокую скорость передачи данных. В результате получается кабель большего сечения, который является довольно жестким, и его может быть трудно установить в ограниченном пространстве. Он по-прежнему использует разъемы RJ45 и обратно совместим с предыдущими стандартами.

Категория	Макс. Скорость передачи данных	Полоса пропускания	Макс. Расстояние	Использование
Категория 1	1 Мбит/с	0,4 МГц		Телефонные и модемные линии
Категория 2	4 Мбит/с	4 МГц		Местный разговор и телефон
Категория 3	10 Мбит/с	16 МГц	100 м (328 футов)	Ethernet 10BaseT
Категория 4	16 Мбит/с	20 МГц	100 м (328 футов)	Кольцо с жетонами
Категория 5	100 Мбит/с	100 МГц	100 м (328 футов)	Ethernet 100BaseT
Категория 5e	1 Гбит/с	100 МГц	100 м (328 футов)	100BaseT Ethernet, жилые дома
Категория 6	1 Гбит/с	250 МГц	100 м (328 футов) 10 Гбит/с на расстоянии 37 м (121 фут)	Gigabit Ethernet, коммерческие здания
Категория 6а	10 Гбит/с	500 МГц	100 м (328 футов)	Gigabit Ethernet в центрах обработки данных и коммерческих зданиях
Категория 7	10 Гбит/с	600 МГц	100 м (328 футов)	Базовая инфраструктура 10 Гбит/с
Категория 7а	10 Гбит/с	1000 МГц	100 м (328 футов) 40 Гбит/с на расстоянии 50 м (164 фута)	Базовая инфраструктура 10 Гбит/с
Категория 8	25 Гбит/с (Cat8. 1) 40 Гбит/с (Cat8.2)	2000 МГц	30 м (98 футов)	Базовая инфраструктура 25 Гбит/с/40 Гбит/с

Какой тип кабеля Ethernet следует приобрести для домашней сети?
Даже при наличии высокоскоростного маршрутизатора WiFi6 ваше подключение к Интернету обычно является узким местом в пропускной способности. В настоящее время самые быстрые интернет-планы, доступные у основных операторов, предлагают скорость загрузки 1 гигабит в секунду (1000 Мбит/с). Если у вас уже есть самый быстрый доступ в Интернет от вашего провайдера, используйте кабель Cat6a. Это даст вам некоторый запас для будущего увеличения скорости. Для скорости загрузки из Интернета до гигабита хорошим выбором будет Cat5e. Вы сэкономите немного денег по сравнению с Cat6a, а более тонкий кабель будет проще установить.

Длина кабеля Ethernet

Чем дальше сигнал проходит по кабелю, тем больше он будет ухудшаться (процесс, известный как затухание), пока не достигнет точки, в которой его больше нельзя будет обнаружить, или он будет слишком искажен для интерпретации. приемным устройством. Затухание также может быть вызвано шумом из-за электрических токов и радиочастот. Кабели с экранированием для минимизации шума будут надежно работать на больших расстояниях.

Максимальная длина Ethernet-кабеля Cat5e или Cat6 составляет около 295 футов (90 м) плюс до 16 футов (5 м) соединительного кабеля на каждом конце, всего 328 футов или 100 метров. Помимо этого, сигнал начинает ухудшаться, снижая скорость и надежность соединения. Кабель хорошего качества может поддерживать длину более 100 метров, но скорость передачи данных может быть снижена. Более высокие скорости передачи данных также могут быть достигнуты на более коротких расстояниях.

Экран кабеля Ethernet

Неэкранированная витая пара (UTP)

Экранированная витая пара (STP)

Foiled Twisted Pair (FTP)

Outer Foil Shield/Unshielded Twisted Pair (F/UTP)

Outer Braided Shield/Unshielded Twisted Pair (S/UTP)

Outer Braided Shield/ Фольгированная витая пара (S/FTP)

Коммутационные шнуры Ethernet и типы разъемов

Наконечники

Кабели Ethernet, состоящие из четырех витых пар, заканчиваются 8-контактным разъемом RJ45. В старых телефонных кабелях на основе двух витых пар обычно используются разъемы RJ11.

Термины 8p8c (восьмипозиционный, восьмиконтактный) и RJ45 часто используются взаимозаменяемо, но на самом деле 8p8c относится к категории разъемов, одним из которых является RJ45. Современный разъем Ethernet RJ45 является наиболее распространенным примером разъема 8p8c.

GG45 (GigaGate 45) или ARJ45 (расширенный RJ45) — это разъем, изначально разработанный французской кабельной компанией Nexans для использования с кабелем Cat7. Разъемы GG45 имеют в общей сложности 12 контактов, 8 из которых обеспечивают обратную совместимость с Cat6, а дополнительные 4 контакта обеспечивают поддержку частот до 600 МГц.

Кодированные разъемы M12 используются в кабелях Ethernet, предназначенных для промышленного применения. Эти кабели часто подвергаются вибрации, экстремальным температурам и влаге. Резьбовые соединители предназначены для обеспечения водонепроницаемого и надежного соединения.

Почему разъем кабеля Ethernet называется RJ45?
«RJ» означает зарегистрированный разъем и относится к стандартному физическому сетевому интерфейсу. «45» просто относится к номеру интерфейса в стандартной спецификации.

Типы разъемов

Литые разъемы неразъемно прикрепляются к кабелю с помощью производственного процесса, называемого литьем поверх. Разъем и кабель покрыты термопластичным или силиконовым материалом, образуя единый цельный элемент, называемый чехлом, что делает кабель более прочным и способным выдерживать большое количество циклов вставки.

Коннекторы без зазубрин имеют модифицированный кожух, защищающий замок коннектора от случайного отщелкивания. Кабели Snagless обычно используются в ситуациях, когда кабель часто подключается и отключается, например, при сетевом подключении ноутбука к стене.

Виды кабелей

Тонкие и сверхтонкие кабели Кабели
Slim и Ultra-Slim имеют диаметр, который обычно на 30–50 % меньше, чем у стандартного кабеля Cat6. Четырехпарный многожильный кабель, изготовленный из медной проволоки малого сечения, увеличивает поток воздуха в переполненных стойках с оборудованием, что помогает компонентам охлаждаться и обеспечивать их правильную работу. Узкая конструкция также делает кабель легче и упрощает его прокладку в стойках с высокой плотностью размещения, кабельных лотках и воздуховодах.

Плоские кабели
Плоские кабели , хотя и не самый распространенный выбор, обладают некоторыми уникальными характеристиками, которые делают их полезными в определенных приложениях. Плоские кабели обладают хорошей теплоотдачей и более равномерно распределяют физические нагрузки на кабель. Они также изгибаются только через широкие стороны, тогда как обычный круглый кабель изгибается во всех направлениях.

Плоский кабель — хороший выбор, если вам нужно носить соединительный кабель Ethernet в сумке для ноутбука. Он прочный, легкий и не будет легко запутываться. Его плоская форма делает его идеальным для прокладки кабеля под ковром и за плинтусом.

Кабели со сплошным сердечником Сетевые кабели
доступны в форматах многожильных проводов , и , сплошных проводов . Как следует из названия, в одножильном кабеле используется один сплошной медный провод для каждой жилы, поэтому в 4-парном кабеле будет в общей сложности 8 одножильных медных проводов. Одножильный кабель легко продавливается, что делает его идеальным для структурированной проводки.

В ситуациях, когда кабель постоянно сгибается или подключается и отсоединяется, выбирайте многожильный кабель. Для горизонтальных кабельных трасс, не подверженных повторяющимся движениям, или для питания через Ethernet (PoE) и наружных приложений используйте кабель с одножильным сердечником.

Бронированный кабель
Внешняя оболочка армированного кабеля изготовлена ​​из термопластичного полиуретана (ТПУ), известного своей прочностью, гибкостью (даже при низких температурах) и устойчивостью к порезам/истиранию. Бронированный кабель рекомендуется для наружного применения и в любом месте, где кабель потенциально может быть раздавлен или порезан.

Что такое перекрестный кабель?
В разъемах RJ45 используются два стандарта проводки, называемые T568A и T568B. Разница заключается в назначении контактов для зеленой и оранжевой пар. Выводы T568A используются чаще всего, но любой из них будет работать, если оба конца кабеля подключены одинаково. Правительство США требует использования стандарта T568A для сетей, устанавливаемых по федеральному контракту.

PIN-код	СИГНАЛ	Т568А	Т568Б
1	ТХ+	Белый/зеленый	Белый/оранжевый
2	ТХ-	Зеленый	Оранжевый
3	ПР+	Белый/оранжевый	Белый/зеленый
4	ТРД2+	Синий	Синий
5	ТРД2-	Белый/Синий	Белый/Синий
6	РХ-	Оранжевый	Зеленый
7	ТРС3+	Белый/Коричневый	Белый/Коричневый
8	ТРС3-	Браун	Браун

Подключение 8-позиционных модульных разъемов RJ45: схемы подключения T568A и T568B

Кабели с проводкой T568A на одном конце и T568B на другом называются перекрестными кабелями. Вы можете определить перекрестный кабель, сравнив порядок проводов на каждом конце. Если провода одинаковы на каждом конце (независимо от того, какая конфигурация контактов используется), это «прямой» кабель. Если они разные, то это перекрестный кабель.

В настоящее время большинство коммутаторов и маршрутизаторов Ethernet имеют функцию, называемую автоматическим MDIX, которая может определить, какой тип порта или кабеля ( перекрестный или прямой ) и поменяйте местами контакты передачи и приема соответственно, устраняя необходимость в перекрестной проводке.

Калибр

Одним из факторов, ограничивающих длину и скорость передачи данных кабеля Ethernet, является размер его проводников. Электрический ток встречает большее сопротивление при передаче по более тонкому проводу. Чем больше проводник, тем легче электронам проходить через него, что приводит к меньшему сопротивлению, меньшим потерям сигнала и большему расстоянию передачи.

Диаметр или калибр проводника кабеля относится к стандартным размерам American Wire Gauge (AWG). Например, одножильный проводник 24 AWG имеет диаметр 0,0201 дюйма. Проводник 28 AWG имеет диаметр 0,0126 дюйма, что почти вдвое меньше. Правильно, чем меньше калибр AWG, тем больше диаметр проводника.

Тип кабеля	Типовой калибр	Диаметр (дюймы)	Диаметр (мм)
Cat8	22 АВГ	0,0253	0,6438
Кат6/Кат6а	23 АВГ	0,0226	0,5733
Cat5e	24 АВГ	0,0201	0,5106
Тонкий Cat6	28 АВГ	0,0126	0,3211
Ультратонкий Cat6	32 АВГ	0,0080	0,2019

Сечение проводника влияет на характеристики кабеля, но обычно не является самым важным фактором. Экранирование и скорость скручивания больше влияют на мощность и качество сигнала.

Скорость скручивания

Вы когда-нибудь задумывались, почему в кабеле Ethernet используются витые пары проводников? Первые телефонные линии были подвержены помехам от электрических проводов, которые часто находились на одних и тех же опорах. Инженеры обнаружили, что, меняя положение телефонных проводов через каждые несколько полюсов (то есть левая линия становится правой, а правая — левой), они могут уменьшить искажения. Этот метод перестановки проволоки был первым применением скручивания, хотя и с очень слабой скоростью скручивания около шести витков на милю.

В 1881 году шотландец и соучредитель AT&T Александр Грэм Белл использовали ту же технику для создания первой витой пары. На рубеже 20-го века витая пара широко использовалась для передачи сигналов по голосовым телефонным линиям.

В настоящее время скрученные пары проводников являются распространенным способом минимизировать помехи и перекрестные помехи, а также улучшить характеристики кабеля. Скорость скручивания или «шаг» обычно измеряется как количество скручиваний на дюйм или сантиметр.

Скорость скручивания не указана в кабельных стандартах категории IEEE или TIA и остается на усмотрение производителя. Cat5e обычно имеет скорость крутки 4-5 витков на дюйм, тогда как кабели Cat6 имеют скорость крутки 5 или более витков на дюйм. Чтобы еще больше уменьшить перекрестные помехи, не все пары проводников в кабеле будут иметь одинаковую скорость скручивания.

Характеристики оболочки

Оболочки защищают жилы кабеля от физических повреждений, влаги и ультрафиолетового излучения. При прокладке кабеля в стенах, потолках и под полом важно использовать кабели, отвечающие требованиям местных норм (обычно основанных на Национальном электротехническом кодексе NFPA). Три основных номинала для обоих типов кабелей: общего назначения, стояка и для нагнетания.

Класс защиты	Бесшрайбунг	Анвендунген	Допустимая замена
КМ/КМГ	Средства связи общего назначения	Соединительные кабели. Кабельные трассы внутри помещения. Не для использования в стояках и пленумах.	CMR, CMP
Подступенок (CMR)	Коммуникации, Стояк Стояк представляет собой вертикальное пространство, обычно внутри стен и между этажами.	Установка в стене Может потребоваться из-за страховых или договорных условий	СМР
Пленум (CMP)	Коммуникации, пленум Пленум — это пространство над и под этажами, обычно занимаемое воздуховодами отопления и кондиционирования воздуха.	Воздуховоды и камеры над и под этажами. Может потребоваться из-за страховых или договорных условий.
Наружный (CMX)	Outdoor LDPE (полиэтилен низкой плотности)	Внешний монтаж. Закопаны или подверглись воздействию влаги или УФ-излучения. Длина кабеля до 50 футов.

Специальные приложения

Power over Ethernet (PoE)

PoE позволяет передавать питание и данные по одному кабелю с твердой жилой. Это делает его идеальным для сетевых IP-устройств, таких как камеры видеонаблюдения, считыватели контроля доступа, точки беспроводного доступа (WAP), датчики и освещение, которым требуется питание постоянного тока и подключение к сети передачи данных. PoE дает вам возможность устанавливать устройства там, где они вам нужны, не беспокоясь о доступе к сети переменного тока.

Дополнительная литература
Краткий обзор Power over Ethernet (PoE)

Приложения с ограниченной мощностью (LP)

Компания UL разработала сертификат ограниченной мощности для приложений Power over Ethernet (PoE). Обозначение LP, впервые введенное в 2015 году, указывает на то, что кабель был испытан при «разумных сценариях установки в наихудшем случае» и способен выдерживать указанный ток без превышения номинальной температуры кабеля. Обозначение LP особенно важно в приложениях PoE++, где мощность превышает 60 Вт.

N224-01K-BL-LP5

Кабель для наружной установки

Ethernet-кабель CMX для наружной установки водонепроницаем, устойчив к высыханию и растрескиванию при длительном воздействии солнечных лучей. Его также можно закопать в землю без трубопровода. Также обратите внимание на кабель и закрытые разъемы с классом защиты IP68.

Пленумные пространства и стояки

Пленум — это пространство над или под комнатой, обеспечивающее возврат воздуха в систему отопления, вентиляции и кондиционирования здания. Стояк представляет собой вертикальную шахту между этажами для электропроводки, водопроводных труб и кабелей для передачи голоса или данных. В случае пожара очень важно, чтобы прокладка кабелей в этих местах не способствовала распространению дыма и ядовитых паров.

При выборе кабеля для прокладки через воздуховоды или стояки ищите изделия с рейтингом оболочки CMP (пленум) или CMR (стояк). Эти кабели имеют более высокую степень огнестойкости и выделяют меньше токсичных паров по сравнению с кабелями общего назначения CM или CMG. В США в соответствии с Национальным электротехническим кодексом (NEC) NFPA требуется прокладка кабелей CMP или CMR для нагнетания или стояков, и их соответствие может быть договорным или юридическим требованием. Поскольку кабели CMP имеют более высокую огнестойкость, вы можете использовать CMP в стояках, но вы не можете использовать кабель CMR в вентиляционных камерах.

Антибактериальные кабели

Оболочка этих кабелей изготовлена ​​из антибактериального материала, который на 99,9% эффективен в ингибировании Escherichia coli (E. coli) и Staphylococcus aureus (стафилококк). Эта дополнительная защита делает эти кабели идеальным решением для приложений с частыми контактами и в средах, где бактериальная инфекция вызывает особую озабоченность, например, в медицинских учреждениях, школах, производственных процессах и ресторанах / кухнях.

Выбор кабелей Ethernet

В чем разница между Cat5 и Cat6? Кабели
Cat6 и Cat6a дороже, чем кабели Cat5e, поэтому важно знать, что вы получаете за свои деньги. Для кабелей длиной до 50 футов Cat6 обеспечивает скорость 10 Гбит/с против 1 Гбит/с для Cat5e. Для более длинных пробегов Cat5e и Cat6 должны обеспечивать одинаковую производительность.

Должен ли я перейти с Cat5e на Cat6?
Обновление до Cat6 имеет смысл, если оборудование на обоих концах поддерживает скорость 10 Гбит/с. Например, соединения базовой сети между коммутаторами, маршрутизаторами или мостами выиграют от более высокой пропускной способности.

Стоят ли кабели Cat8 дополнительных денег?
Cat8 предназначен для связи между коммутаторами в сетях 25G и 40G. В жилых и коммерческих проектах за пределами центра обработки данных лучше использовать кабель Cat6a . Это не только дешевле, но и проще и быстрее в установке.

Можно ли смешивать кабели Cat5 и Cat6 в сети?
Нет проблем с использованием кабелей Cat5e и Cat6 в одной сети, если вы не создаете узкое место. Используйте Cat6 в тех частях вашей сети, где важна быстрая передача данных, например, между коммутатором и маршрутизатором.

Все ли кабели Cat6 одинаковы?
Все кабели хорошего качества, протестированные и сертифицированные производителем для определенной полосы пропускания и скорости передачи данных, практически одинаковы. Экранированный кабель Cat6 и Cat6a обеспечат лучшую производительность, чем неэкранированный, особенно когда кабели должны быть проложены в непосредственной близости от линий электропередач или крупного электрического оборудования.

Дешевые кабели так же хорошо работают?
Одним словом, нет. Кабели категории изготовлены из цельной или многожильной меди, но некоторые компании продают дешевые версии, изготовленные из алюминия с медным покрытием (CCA), алюминиевого проводника, покрытого медью. Эти кабели дешевле в производстве, но в результате получается более слабый кабель, который также не работает.

Продукты, упомянутые в этой статье

CAT5E

CAT6

CAT6A

CAT8

BULK-KABEL

.

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. Приобретая Tripp Lite от Eaton, вы получаете надежные инженерные решения, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Tripp Lite от Eaton.

A Различие с разницей — T568A или T568B?

Загадка проводки Ethernet

Проводная сеть Ethernet является отраслевым стандартом. Институт инженеров по электротехнике и электронике тщательно определил спецификации и стандарты для всех аспектов сетей Ethernet.

Нужен кабель Ethernet или дополнительное оборудование для домашней сети? Просто купите любые кабели и разъемы Ethernet, и все готово, верно?

К сожалению, это не так просто. Как и в случае со стандартами, Ethernet поддался шутке в кругах гиков: «Стандарты — это здорово. Вот почему у нас их больше одного».

IEEE 802.3 является официальной спецификацией для Ethernet, но существует множество связанных стандартов и спецификаций.



Давайте физически (разъемы)

Кабель Ethernet на самом деле представляет собой набор из восьми медных проводов, скрученных вместе в единой внешней изолированной оболочке.

Каждый из восьми внутренних проводов изолирован. Изолирующая оболочка на каждом проводе имеет свой цвет, чтобы их было легко отличить друг от друга.

На концах кабеля Ethernet имеется модульный разъем, который позволяет легко устанавливать или снимать кабель без механического инструмента.

Обычно называется разъемом RJ45, он изготовлен из прозрачного или полупрозрачного пластика и не требует инструмента для установки; процесс, известный как завершение провода.

Для подключения кабеля Ethernet достаточно легкого нажатия, и он фиксируется в ответном гнезде с четкой звуковой и тактильной обратной связью.

Снять кабель так же легко, легкое нажатие на маленькую пластиковую защелку освобождает разъем для снятия.

Что касается фактической проводки, существует два различных способа размещения проводки внутри кабеля Ethernet: Эти два метода называются T568A и T568B.



В чем разница между T568A и T568B?

Если вы погуглите, вы получите более 1 миллиона результатов. Это распространенный вопрос, и существует много запутанной информации по этой теме.

А вот и загвоздка. Даже профессионалы, занимающиеся установкой сетей Ethernet, часто путаются между T568A и T568B.

Это стало своего рода сленговым приветствием, когда команды встречаются у клиента или на рабочем месте заказчика.

Вместо обычного обмена любезностями «Доброе утро» первыми словами между мной и монтажной бригадой был вопрос «568А или Б?»

Я собираюсь дать вам свое резюме и интерпретацию. Это не исчерпывающий список, но он должен помочь вам избавиться от путаницы и помочь вам понять, что выбрать, или разобраться в том, что может быть уже установлено в вашем доме или офисе.


«Хаос — это просто порядок, ожидающий расшифровки».

Для заделки кабеля Ethernet необходимо выстроить восемь отдельных внутренних проводов в ряд и вставить их в разъем в заранее определенном порядке.

Вот в чем загвоздка: с 8 проводами потенциально существует 40 320 различных способов расположения одних и тех же проводов, так что же выбрать?


Порядок не имеет значения?

Если хорошенько подумать, то это разумное решение. Если вы подключите оба конца одинаково, порядок может не иметь значения.

Пока сигналы в проводах с 1 по 8 подключены к тем же сигналам в проводах с 1 по 8 следующего устройства или кабеля, внутренний порядок проводов в разъеме может не иметь значения.

На самом деле это относится к кабелям Ethernet, которые вы покупаете в розничном магазине или в Интернете на веб-сайте электронной коммерции.

Эти «соединительные кабели» используются для подключения устройств на короткие расстояния и не предназначены для использования внутри стен вашего дома или офиса.

Пока оба конца кабеля подключены одинаково (а так всегда), вы можете просто купить их, даже не спрашивая «568A или B» и даже не заботясь о них.

Просто подключите мост Lutron Caseta к домашнему маршрутизатору или подключите Ethernet-порт настольного ПК к ближайшему Ethernet-коммутатору, и все готово.

Техническое замечание: на заре Ethernet приходилось беспокоиться о прямых или перекрестных кабелях Ethernet. Первые использовались для подключения устройств к коммутатору, а вторые — для прямого подключения устройств к устройствам.

К счастью, все оборудование Ethernet теперь имеет аппаратные самонастраивающиеся соединения, которые волшебным образом настраиваются в любом случае по мере необходимости.

(я до сих пор помню некоторые обсуждения с инженерами и разработчиками продуктов о том, должен ли конкретный порт в продукте, который мы разрабатываем, быть «MDI» или «MDI-X», но, к счастью, введение чипсетов «Auto MDI-X» поставило это аргумент для отдыха. )


Две ложки дегтя

К сожалению, это не так просто, как игнорировать порядок проводов внутри кабелей Ethernet в современной проводке Ethernet для общедомовых или системных установок.

Во-первых, передача электронных сигналов по крошечным тонким медным проводам на самом деле является поразительным достижением электромагнитной физики.

Реальные проблемы помех (другие сигналы или фоновое излучение) могут искажать сигналы наряду с другими эзотерическими проблемами, такими как наведенный шум, перекрестные помехи на ближнем и дальнем концах и другие эффекты, столь же непостижимые для большинства из нас. .

Кабель Ethernet на самом деле представляет собой тип многожильного кабеля с неэкранированной витой парой (UTP).

Что-то вроде перетягивания каната — кабель неэкранирован (плохо для защиты от помех), поэтому пары проводов свободно скручены вместе (хорошо), чтобы обеспечить некоторую защиту.

Если очень хочется вникнуть, то есть целая дискуссия сколько витков на фут, и какие пары проводов в восьмижильном кабеле надо скручивать между собой что полностью дополняет сегодняшнюю тему какого порядка использовать для отдельных проводов себя.

Во-вторых, та страшилка современных продуктов и систем, с которой мы все рано или поздно сталкиваемся – обратная совместимость или ее отсутствие со старой проводкой – в частности телефонными проводами.



Спойлер. Эти два противоречащих друг другу требования приводят к двум конкурирующим решениям.

T568A и T568B — это два разных стандартизированных способа заказа отдельных проводов внутри кабеля Ethernet.

T568A предназначен для обратной совместимости со старыми телефонными проводами; T568B предназначен для лучшей изоляции сигнала и защиты от помех для новых сетевых систем и продуктов.

Таким образом, выбор должен был быть простым – если вам нужна обратная совместимость, используйте T568A, если вы хотите максимального будущего расширения до более высоких скоростей и более нового оборудования, используйте T568B.


Стационарный? Это что?

Быстро вымирающие традиционные телефоны, используемые в жилых домах, используют два медных провода.

В 1973 году компания Bell Telephone представила модульный разъем RJ11, упрощающий установку и замену телефонной проводки. Вместо того, чтобы обматывать отдельный провод вокруг винтовой клеммы, широко распространенный теперь модульный разъем упростил установку телефонов дома и в офисе.

Гнездо RJ11 позволяет использовать телефонный провод с 4 отдельными проводами. Поскольку для телефонной линии требуется только два провода, это означает, что один провод и разъем RJ11 могут обслуживать до двух отдельных физических телефонных линий.

Порядок проводов был разумным – если у вас только одна телефонная линия, то используются только два внутренних штыря в гнезде, а телефонный шнур имеет только два медных провода внутри.

Если у вас есть две линии, то два внешних контакта также используются (всего 4) для отправки двух телефонных звонков по одному телефонному кабелю, который должен быть разделен на другом конце.


Гениально или глупо?

Поскольку для больших домов и офисов требовалось больше линий, модульный разъем RJ11 был переработан, чтобы стать более крупным RJ45, который мы хорошо знаем сегодня.

Все еще предназначенный для использования в телефоне, умные инженеры-механики разработали RJ45 как механическую надстройку RJ11.

Вы можете взять разъем RJ11 и подключить его к большему физическому разъему RJ45. Внутренние 2 провода или 4 провода подключаются к соответствующим контактам, идеально подходящим для однолинейных или двухлинейных телефонных систем.

На этой составной фотографии показано следующее: Слева направо: два одинаковых разъема Ethernet RJ45 рядом друг с другом; Классический двухжильный модульный телефонный шнур серебристо-атласного цвета с разъемом RJ11; Современный кабель Ethernet с 8 жилами и разъемом RJ45.

Если вы посмотрите очень внимательно, вы увидите, как телефонный шнур RJ11 помещается внутри RJ45, не касаясь крайних дополнительных контактов.

Что у тебя на стене?

За последние тридцать лет или около того в большинстве недавно построенных домов была предустановлена ​​«структурированная электропроводка».

Дома предварительно оснащены разъемами RJ45 и проводкой, которая может использоваться как для традиционных стационарных телефонов, так и для сетей передачи данных.

Установив разъемы RJ45 вместо RJ11 и используя кабели для передачи данных, домовладелец может сконфигурировать проводку для телефона, данных или их комбинации.

Чтобы сохранить это двойное использование для передачи данных или телефона, большинство строителей домов для массового рынка предпочитают использовать стандарт T568A.

Только построенные по индивидуальному заказу дома, в которых умная домашняя автоматизация планируется с самого начала, обычно используют T568B, чтобы максимизировать возможности для более высоких скоростей и лучшей изоляции сигнала.

TL;DR

Для большинства домашних сетей это не имеет значения. Либо T568A, либо T568B будут работать нормально и будут работать с высокоскоростными сетями Ethernet со скоростью 1 Гбит/с или даже 10 Гбит/с.

Самое главное, чтобы все было одинаковым для всей вашей инфраструктуры — коммутационных панелей, скрытых проводов, коммутаторов и концентраторов. При расширении или ремонте системы проводки Ethernet в вашем доме или офисе используйте ту же схему проводки, T568A или T568B, которая уже используется.

Инструменты для изготовления собственных кабелей Ethernet

Научиться делать собственные кабели Ethernet несложно. Все необходимые расходные материалы — провод, соединители и инструменты, облегчающие работу, широко доступны.

Если вы делаете только несколько кабелей, у вас может возникнуть соблазн купить самые дешевые необходимые инструменты.

Я видел, как некоторые люди используют бритвенные лезвия, чтобы обрезать и зачищать провода, и небольшую отвертку, чтобы вставить крошечные контакты в концы разъемов, но я категорически не одобряю такую ​​ложную бережливость.

Вот некоторые из моих любимых инструментов для изготовления собственных кабелей Ethernet

Инструмент для зачистки кабелей — действительно прост в использовании, и вы не сможете по ошибке перерезать провода

Для присоединения разъема RJ45, выравнивания отдельных проводов, обжима его , и, гарантируя идеальное соответствие, вы не ошибетесь, выбрав Platinum Tools и их «сквозной» метод.
